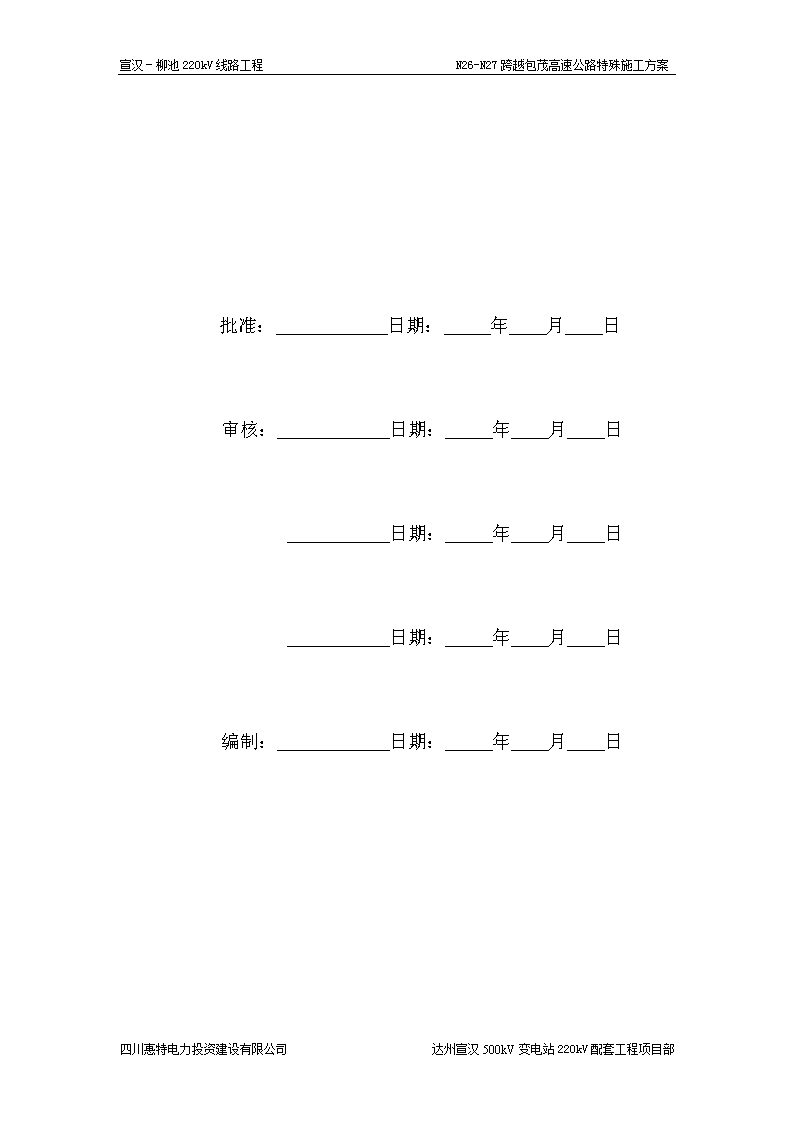

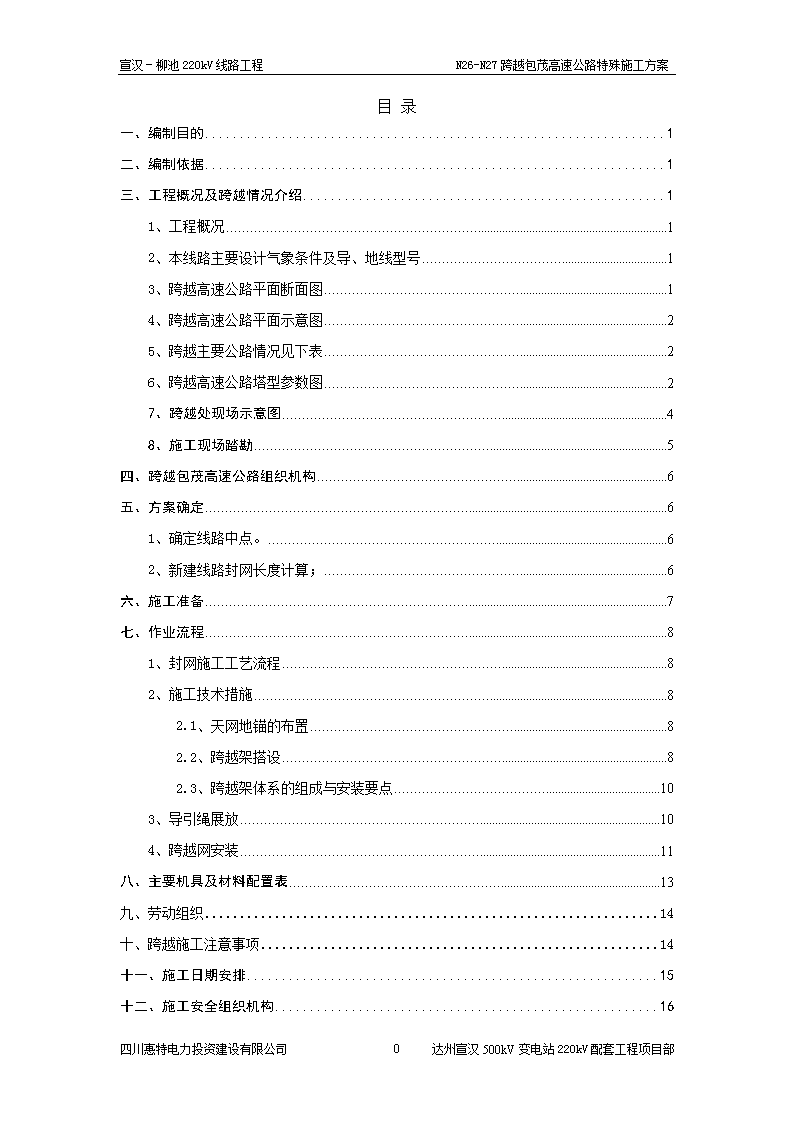

'宣汉－柳池220kV线路工程N26-N27跨越包茂高速公路特殊施工方案宣汉－柳池220kV线路工程N26-N27跨越包茂高速公路特殊施工方案四川惠特电力投资建设有限公司2016年10月四川惠特电力投资建设有限公司达州宣汉500kV变电站220kV配套工程项目部 宣汉－柳池220kV线路工程N26-N27跨越包茂高速公路特殊施工方案批准：日期：年月日审核：日期：年月日　　　　　　　　　　　　　日期：年月日　　　　　　　　　　　　　　日期：年月日编制：日期：年月日四川惠特电力投资建设有限公司达州宣汉500kV变电站220kV配套工程项目部 宣汉－柳池220kV线路工程N26-N27跨越包茂高速公路特殊施工方案目录一、编制目的1二、编制依据1三、工程概况及跨越情况介绍11、工程概况12、本线路主要设计气象条件及导、地线型号13、跨越高速公路平面断面图14、跨越高速公路平面示意图25、跨越主要公路情况见下表26、跨越高速公路塔型参数图27、跨越处现场示意图48、施工现场踏勘5四、跨越包茂高速公路组织机构6五、方案确定61、确定线路中点。62、新建线路封网长度计算；6六、施工准备7七、作业流程81、封网施工工艺流程82、施工技术措施82.1、天网地锚的布置82.2、跨越架搭设82.3、跨越架体系的组成与安装要点103、导引绳展放104、跨越网安装11八、主要机具及材料配置表13九、劳动组织14十、跨越施工注意事项14十一、施工日期安排15十二、施工安全组织机构161四川惠特电力投资建设有限公司达州宣汉500kV变电站220kV配套工程项目部 宣汉－柳池220kV线路工程N26-N27跨越包茂高速公路特殊施工方案十四、施工安全技术要求17十五、现场危险分析及预控措施19十六、安全事故事件应急预案211、组织机构212、应急机构各级职责213、应急机构人员组成224、应急准备通讯联系电话225、应急设备清单22十七、文明施工措施23十八、N25-N36放线段工作计划23附件一：跨越高速公路侧视图25附件二：跨越高速公路俯视图26附件三：跨越高速公路跨越架平面图271四川惠特电力投资建设有限公司达州宣汉500kV变电站220kV配套工程项目部 宣汉－柳池220kV线路工程N26-N27跨越包茂高速公路特殊施工方案一、编制目的为保证本工程按既定工期目标完工，及本工程跨越公路的安全及施工质量，防止导地线磨伤，压伤；为了统一施工工艺、统一施工方案和提高工程质量，并为施工技术和安全工作提供可靠保证，特编写跨越公路施工方案。二、编制依据1.《跨越电力线路架线施工规程》DL5106-1999；2.《道路交通标志和标线》修订说明GB5768-1999；3.本电力线路跨越复测报告及相关图纸；4.相关设计图纸及实际现场考察资料。5.《电力建设安全工作规程（第2部分：电力线路）》DL5009.2–20136.《110kV--750kV架空输电线路施工及验收规范》GB50233-2014三、工程概况及跨越情况介绍1、工程概况起于新建宣汉500kV变电站220kV室外配电装置13#、14#门型构架双回路双分裂220kV输电线路，新建线路全长2×14.393km送电线路的本体设计。导线型号：2×LGJ－630/45，地线型号：JLB40A－120－19、OPGW－24B1－120。2、本线路主要设计气象条件及导、地线型号：主要气象条件导、地线型号及安全系数使用区段OPGW地线复合光缆型号V=25m/sC=5mmJL/G1A-630/45、N=2.5N26-N27OPGW-120（24芯）3、跨越高速公路平面断面图23四川惠特电力投资建设有限公司达州宣汉500kV变电站220kV配套工程项目部 宣汉－柳池220kV线路工程N26-N27跨越包茂高速公路特殊施工方案4、跨越高速公路平面示意图Ｎ26－Ｎ27跨越包茂高速公路平面图线路前方向达州宣汉－柳池220KV线路工程包茂高速公路包茂高速公路80O里程G65K1304.6N26N27跨越架地锚坑万源5、跨越主要公路情况见下表宣汉－柳池220kV线路工程跨越包茂高速公路基本情况塔位档距被跨公路名称交叉跨越角（°）跨越点到塔位距离N26—N27799m双河镇—越领村八社80N26距346m，N27距453m6、跨越高速公路塔型参数图23四川惠特电力投资建设有限公司达州宣汉500kV变电站220kV配套工程项目部 宣汉－柳池220kV线路工程N26-N27跨越包茂高速公路特殊施工方案23四川惠特电力投资建设有限公司达州宣汉500kV变电站220kV配套工程项目部 宣汉－柳池220kV线路工程N26-N27跨越包茂高速公路特殊施工方案7、跨越处现场示意图：23四川惠特电力投资建设有限公司达州宣汉500kV变电站220kV配套工程项目部 宣汉－柳池220kV线路工程N26-N27跨越包茂高速公路特殊施工方案8、施工现场踏勘：N23四川惠特电力投资建设有限公司达州宣汉500kV变电站220kV配套工程项目部 宣汉－柳池220kV线路工程N26-N27跨越包茂高速公路特殊施工方案26-N27跨越包茂高速高速公路达州－万源里程G65K1304.6，跨越处高速公路N26侧地形较为平坦有利搭设跨越架，高速公路N27可供搭设跨越架的地形有限但是高速公路到山边只有3m且山的到高速公路垂直高度20m。鉴于跨越处地形采用天网与钢管跨越架组合跨越高速公路方案。四、跨越包茂高速公路组织机构：高速公路管理部门四川电力公司达州供电公司建管中心项目部四川惠特电力投资建设有限公司项目经理：陈柏宇项目总工：张治川项目技术：董泽磊安全员：李涛质检员：李杰材料员：陈贤君架线施工队队长：周友光队员：邓其友、肖体云、胡中海、周波、周勇四川鸿海工程建设咨询有限责任公司监理项部施工管理组织机构图管理人员职责姓名职务职责范围陈柏宇项目经理工程指挥，安排工作并负责与各部门的联系与协调。张治川项目工程师负责组织施工技术方案的编制等处理施工中出现的技术问题李涛项目安全员负责施工中的安全措施的落实、安全巡查鲜小康项目协调员负责施工期间地方协调及地方关系的处理李杰项目质量员负责施工质量陈贤君项目材料负责人负责施工期间材料、工器具准备及供应周友光施工队长具体现场分工与指挥工作，按照方案完成作业五、方案确定1、确定线路中点。　2、新建线路封网长度计算；1）N26-N27档封网长度计算L1>n/sinα+B/tanα+2LwbL1:新建线路单项导线封网长度；23四川惠特电力投资建设有限公司达州宣汉500kV变电站220kV配套工程项目部 宣汉－柳池220kV线路工程N26-N27跨越包茂高速公路特殊施工方案n：被跨越电力线路两边线的水平距离；B：绝缘网宽度取6m；α：新建线路与被跨越线路的交跨角；Lwb封顶网装置伸出被跨越电力线路的保护长度，不小于10m。L1=20/Sin82°+6/tan82°+2×10=40.6m经计算，本跨越封网长度40.6m3、跨越架长度经现场测量长度为25m，4排钢管架。六、施工准备1做好线路的调查工作，核对施工图纸，复核交叉跨越物标高情况，若核对结果超过规范规定和设计要求的，须及时通知设计人员以便处理。2做好交叉跨越物的跨越放线的准备工作。3做好机械设备、材料的交通运输工作，如牵引机、吊车布置等。4做好工器具选用、检修、试验等工作，不合格工器具禁止使用。5做好现场布置的工作，如牵引机、吊机的放置、临拉地锚的埋设、临拉、空中临锚锚设、牵引绳走向、滑车挂设、升线就位等。6做好跨路、低压线、果树、农作物等工作联系，并办妥手续。7做好机械材料的试测、检修、验收工作，并做好施工档案资料的原始记录。在开工前，应对运到工地的材料的规格型号、数量尺寸进行清点、复查，并进行外观、质量检查等工作。8做好线路架设所需通讯联系工作，确保架线过程通讯畅通。9做好劳动力的组织安排、实行工序管理和施工进度计划。劳动力计划投入；两个施工队进行施工，因线路交叉跨越复杂,施工作业全过程需加强安全监护工作，并采用双保险施工安全措施。10处理好施工点临时用地、施工道路、跨越架用地的青赔关系；平整架线张牵场地，预先埋设好各位置的拉线盘（包括张牵机械拉盘、耐张塔反背拉线及直线塔过轮临时拉线的拉盘）。11办理跨越高速公路相关手续，对参建施工班工作人员进行技术交底。绵纶绝缘绳、迪尼玛绳技术特性12、绵纶绝缘绳、迪尼玛绳技术特性23四川惠特电力投资建设有限公司达州宣汉500kV变电站220kV配套工程项目部 宣汉－柳池220kV线路工程N26-N27跨越包茂高速公路特殊施工方案规格绵纶绳迪尼玛绳φ8Φ10Φ16Φ18Φ10Φ12Φ16Φ18破断力（kN）10.617.641.256.892.5137211296单位重量(kg/m)0.0540.0750.2150.2800.0770.1130.1770.24713、钢管架所需要的钢管扣件提前运到施工现场。七、作业流程1、封网施工工艺流程2、施工技术措施：2.1天网地锚的布置：在高速公路N27侧离公路25m垂直高度28m山坡上布置4个长1.4m宽0.7m深不少于2m的天网主绳索地锚坑。在高速公路N26侧离公路50m相对高度－15m田坝里布置4个长1.4m宽0.7m深不少于2m的天网主绳索地锚坑。2.2、跨越架搭设场地平整及料场布置搭设位置定位放紧线施工架顶封网及固定跨越架的拆除跨越架搭设跨越架的施工程序：23四川惠特电力投资建设有限公司达州宣汉500kV变电站220kV配套工程项目部 宣汉－柳池220kV线路工程N26-N27跨越包茂高速公路特殊施工方案（1）场地平整及料场布置：根据施工方案及现场条件，对现场进行平整及清理，在适当位置布置料场。搭设跨越架前必须征得当地高速公路交警部门的同意，搭设跨越架时，并有交警人员专人监护。（2）测量定位：搭设跨越架前，应用经纬仪定出各相导线位置，以架体超出边导线各2.5m的距离确定跨越架的搭设长度，保证跨越架及封网对公路跨点处的均匀保护。（3）跨越架搭设：在测定的立杆位置上开始搭设跨越架，排间距为3m。跨越架外侧拉线对地夹角不大于45°，外侧拉线方向和位置应与封网承力绳保持一致。（4）跨越架承拖系统施工及封顶：跨越架搭设及封网前须在跨越点两侧沿公路各延伸200m设立警告标志，且选派有责任心的专人在标志处指挥车辆。用尼龙绳编织成封顶网。封网时，利用牵网绳边牵网边随时检查封网弧垂，跨越架看护人员应密切注意导引绳、牵引绳等对架面距离，严禁拖架牵引。（5）导地线展放及跨越架看护：导引绳升空后，开始进行导地线的展放，此时，跨越架处应设立看护人员进行昼夜监护并配备手持对讲机与牵张场及项目部保持联系，在牵引绳展放及导地线展放过程中，各单位人员应坚守岗位加强联系，按照放线牵张力进行放线，并严禁导引绳、导线、地线等拖架牵引，跨越架看护人员应随时注意观察并向牵张场报告情况，牵张机手根据报告情况调整牵张力。（6）导地线紧线及附件：导地线展放完成后，及时在牵张场进行牢固锚线，针对国道的运行要求，跨越架不能长期占用道路。导地线紧线开始时应把跨越档所在耐张段作为整个放线区段的第一个紧线段进行紧线，并及时进行附件施工。（7）质量检查及消缺：在施工人员进行导地线弛度观测、导地线压接、附件安装的过程中，质检人员应随时在场进行质量检查，使各项施工严格按照质量要求一次达标，避免返修工作发生，及时拆除跨越架。（8）跨越架拆除：必须等跨越物所在耐张段全部紧线、附件、质量检查等施工完成后，方可进行跨越架拆除施工，拆除时先作好路面警戒工作后拆除跨越架，跨越架拆除时应由高处逐根拆下，架材应有专人传递，不得抛扔；严禁上下同时拆除或将跨越架整体推倒。（9）清场：所有跨越施工使用的材料在施工完毕，应及时进行清场施工，并保证无任何物品遗留在施工现场，达到工完料净场地清的要求。23四川惠特电力投资建设有限公司达州宣汉500kV变电站220kV配套工程项目部 宣汉－柳池220kV线路工程N26-N27跨越包茂高速公路特殊施工方案2.3.跨越架体系的组成与安装要点（1）跨越架立杆间距1.2m，大横杆间距1.5m，垂直间距1.2m。架子搭完后，俯视应为矩形。（2）跨越架的立杆、大横杆应错开搭接，搭接长度不得小于1.5m。（3）跨越架的立杆、大横杆及小横杆的间距不大于下表中的规定：立杆、大横杆及小横杆的间距m越线架类别立杆大横杆管钢架1.21.5（4）跨越架的立杆应垂直；跨越架的横杆应与立杆成直角搭设。（5）跨越架两端及每隔6～7根立杆应设剪刀撑、支杆或拉线，支杆或拉线与地面的夹角不得大于60°。（6）跨越架搭设应与公路平行，外侧承力架在路基外1.0米处搭设；跨越架长度每侧均应超出跨点处线路边导线至少2.5米。（7）设置地锚位置及地锚方向，挖地锚坑并埋设拉线地锚。地锚规格、埋深及马道坡度必须符合要求（采用5吨地锚，有效埋深2.5米）。（8）跨越段全部架线工作完毕，并经质量检验合格后拆除封网；然后拆除跨越架，回收地锚等各种工器具。2.6跨越架搭设完毕后通知运行单位验收，网架控制高度符合安全距离后，运行单位批准后进行下步施工。3、导引绳展放引渡跨越网承载绳的导引绳应由项目部提前展放好，导引绳规格采用一根Φ1迪尼玛绳，展放方法可采用动力伞、航模及飞艇等方法。4、跨越网安装4.1导引绳引渡1）无人机展放Φ1迪尼玛绳2）一侧用Φ1迪尼玛绳人力牵引Φ3.5迪尼玛绳。3）用Φ3.5迪尼玛绳人力牵引Φ8迪尼玛绳。4）用Φ8迪尼玛绳以一牵三方式机械牵引1根Φ8迪尼玛绳及2根Φ18迪尼玛绳，另两侧同理。23四川惠特电力投资建设有限公司达州宣汉500kV变电站220kV配套工程项目部 宣汉－柳池220kV线路工程N26-N27跨越包茂高速公路特殊施工方案5）经过以上三步操作三次后，跨越档内拥有4根Φ8迪尼玛绳和6根Φ18迪尼玛绳，用于牵引承载绳及索桥。4.2安装承载绳1）采用专用小张机、小牵机，Φ8迪尼玛绳机械牵引Φ18迪尼玛绳。张力场采用专用小张、小牵两用机，迪尼玛绳出线在牵引前就应做好必要的锚固措施，以便承载绳展放完成后方便锚固。牵引的承载绳一定要通过计划锚固此承载绳的锚固点处，若没有直接通过，可加设转向滑车，目的是使得承载绳绳头牵引到达锚固点时能够很方便的进行锚固操作。2）承载绳的锚固牵引端的锚固操作：承载绳绳头牵引到达锚固点时停止牵引，直接将承载绳绳头用卸扣与准备好的链条葫芦连接，松出牵引迪尼玛绳，完成锚固。张力端的锚固操作：首先将特制锚固器制动装置锁定，用临时锚绳在锚固装置后端锚固好承载绳，然后松出张力机，将缠绕在专用小张机上的承载绳取下，最后再将承载绳尾绳在固定好的专用锚筒上收紧并缠绕10圈以上后打结，用卸扣锁住绳扣，完成锚固。3）承载绳弧垂调整牵引承载绳时为保证牵引迪尼玛绳的安全，张力控制比较小，所以待牵引端锚固好后承载绳的弧垂一般都没达到要求，这时利用张力场的专用小张小牵两用机回卷承载绳，当承载绳弧垂达到要求后停机进行锚固操作。若承载绳两端都锚固好后还需要微调整弧垂时，直接通过链条葫芦调节。4.3安装封网1）组装所需数量的吊篮，相邻吊篮间用4根迪尼玛绳连接，吊升到承载绳下方，铺于交替临时固定，逐个打开眼睛滑车挂至承载绳上，首尾临时锚固，如下图所示。23四川惠特电力投资建设有限公司达州宣汉500kV变电站220kV配套工程项目部 宣汉－柳池220kV线路工程N26-N27跨越包茂高速公路特殊施工方案封网安装示意图一2）慢慢松出临时锚固，待后侧受力后，拆除前侧临时锚固，牵引端慢慢牵引，使安装好的吊篮缓慢向牵引端移动，如下图所示。封网安装示意图二3）牵引至还剩余几组吊篮未移动时，将后侧吊篮分别用4根Φ8迪尼玛绳连接，在分别将4根绳头与Φ8迪尼玛绳连接在一起形成尾部制动绳，拆除后侧临时锚固，牵引端继续牵引，如下图所示。23四川惠特电力投资建设有限公司达州宣汉500kV变电站220kV配套工程项目部 宣汉－柳池220kV线路工程N26-N27跨越包茂高速公路特殊施工方案封网安装示意图三4）待吊篮组牵引到制定位置时，停止牵引，先送出一端Φ8迪尼玛绳，取下4根迪尼玛绳头，作为端部锚绳锚固在指定的锚固点，如下图所示。封网安装示意图四4.4跨越网拆除跨越档所在耐张段附件安装完毕后，即可拆除跨越架不停电系统，拆除跨越架前通知运行单位有关人员到位同意拆除作业后方可作业，拆除作业按安装的逆程序进行。拆除承托绳、循环绳均应带张力拆除，避免绳索落于被跨越电力线上，在拆除最后一个循环绳时，高空作业人员通过已经展放完毕的导线，采用走线的方式将该绳索拆除。 八、主要机具及材料配置表序号机具设备名称规格单位数量备注1迪尼玛绳Φ16×150m根4跨越网搭设、拆除工作组2迪尼玛绳Φ8×150m根5跨越网搭设、拆除工作组23四川惠特电力投资建设有限公司达州宣汉500kV变电站220kV配套工程项目部 宣汉－柳池220kV线路工程N26-N27跨越包茂高速公路特殊施工方案3迪尼玛绳Φ8×100m根20跨越网搭设、拆除工作组4迪尼玛连接绳Φ6×3m根276跨越网搭设、拆除工作组5索桥桥杆1m根120跨越网搭设、拆除工作组6索桥专用滑车高强度绝缘个60跨越网搭设、拆除工作组7铝合金胶轮滑车绝缘个24跨越网搭设、拆除工作组8兆欧表1000MΩ台1跨越网搭设、拆除工作组9链条葫芦1.5T只410地锚50kN个811钢丝套3m根4012机动绞磨50kN台213麻袋张1214垫木个1215钢管m200016扣件个40017元宝卡个4018朝天滑车600*600个4九、劳动组织序号工作内容人数其中备注技工普工1施工指挥1102技术负责1103安全监护1104测量1105运输9186跨越架搭设201647封网333112十、跨越施工注意事项23四川惠特电力投资建设有限公司达州宣汉500kV变电站220kV配套工程项目部 宣汉－柳池220kV线路工程N26-N27跨越包茂高速公路特殊施工方案1、索网承力索、固定绳地锚、钢管架位置确定：档距内的索道地锚位置根据被跨越高速公路宽度、跨越处封网绳与公路路的安全距离、索道的弧垂来确定。地锚分坑由项目总工现场负责核定。2、天网绳、网的使用，必须符合本跨越施工方案的要求3、天网绳、网应进行外观检查验收，不允许有破损，损股现象。4、主绳连接必须编制端环连接，不允许系扣方式连接。5、使用过程中网、绳与地面隔离。6、索网搭设所用的滑车、钢绳套、卸扣、链条葫芦等工具使用前均应进行认真检查，凡有损伤、变形、腐蚀等现象的不得使用。7、索道搭设必须由现场施工负责人指挥。8、在收紧承力索的同时，要注意观察铁塔横担受力情况，铁塔下横担补强拉线要紧固。9、索网越线架一旦开始设置，就必须在承力索两端锚固地锚处安排专人员进行昼夜看护，严禁任何人员触动或调整锚固装置。10、索网与跨越架搭设好后应经项目部验收合格后方可使用，并在跨越架下方设置醒目警告牌。12、跨越施工完成后，应尽快将索网拆除。13、跨越架搭设前进行技术交底，学习本施工方案，组织有关人员学习安全规程。按本施工方案的工器具及施工材料计划表，对跨越施工中使用的工器具，逐件进行规格、数量的检查与核对。14、提前向被跨越公路单位报送跨越方案，并取得批复。施工期间请被跨越公路单位派人到现场监督，成立现场协调小组，协调现场的施工。十一、施工日期安排1、封网时间：架线施工前2天完成封网；2、拆除时间：架线完工后2天完成拆除工作。23四川惠特电力投资建设有限公司达州宣汉500kV变电站220kV配套工程项目部 宣汉－柳池220kV线路工程N26-N27跨越包茂高速公路特殊施工方案十二、施工安全组织机构施工安全组织机构图副组长：张治川（项目总工）组长：张亮（惠特公司副总）副组长：陈柏宇（项目经理）专职安全员：李涛作业队运输队十三、现场组织机构职责职务姓名联系电话职责范围惠特公司张亮18508181616负责业主及监理协调联系现场负责人陈柏宇13908068110全面负责包括现场工作人员、机械、物资的协调、指挥现场协调负责人鲜小康15002898027负责施工现场各方协调联系技术负责人张治川18080681615负责施工现场技术指导安全负责人李涛13542659882对施工现场全方位和专项工序的安全监督专职监护人肖文15881052298监护现场搭架人员搭架及拆除作业的施工安全班组负责人周友光13350083958指挥现场的搭拆架、放紧线和附件安装作业23四川惠特电力投资建设有限公司达州宣汉500kV变电站220kV配套工程项目部 宣汉－柳池220kV线路工程N26-N27跨越包茂高速公路特殊施工方案十四、施工安全技术要求1、在施工前办理跨越包茂高速达州－万源段施工所需的相关手续。2、施工前，应与高速公路有关部门的施工配合人员开现场交底会，确定一位现场指挥人员，该指挥人应严格听从高速公路现场配合协调人员的指挥安排施工程序。3、施工前，由安全负责人组织工地负责人及全体施工人员（含民工）进行安全学习和安全交底，明确各自的工作任务和安全职责。4、封网前和架线施工前，必须向全体施工人员进行安全技术交底，并进行现场训练后方可正式施工。5、所有施工人员应提高自我保护意识，自觉遵守《规程》和现场安全措施。任何人发现有违章现象都有权和责任越权向上极报告，并制止其违章操作。6、施工前，应将所使用的工器具及安全用具进行检查，严禁不合格的工器具、安全用具进入施工现场。7、每天作业的工作票必须由分项负责人亲自填写，要求分工明确，责任清晰，安全保护措施得当、可靠，经由总指挥和安全负责人审批同意签字后方可执行。8、现场人员戴安全帽。塔上人员应防止掉东西，使用的工具、材料应用绳索传递，不得乱扔。塔下应防止行人逗留。9、进入现场的施工人员必须配戴安全帽，穿着劳保用品。严禁穿皮鞋搭架作业。10、跨越封网过程中，设专职安全员，在现场保证跨越架搭设安全；跨越架搭设严格按照施工方案进行。11、过渡导引绳时，应在其端头插接处缠绕黑胶布，防止挂（刮）绝缘网。12、遇有阴天、雾、雷雨、及5级以上风力的天气，禁止进行跨越作业。13、所有跨越架在放线时，应重点设专人监护，有紧急情况用对讲机向指挥人报告并及时处理，不放线时，应昼夜设专人看护。14、跨越架应设专人检查，特别是在大风和雨后检查架柱状况，封网高度。23四川惠特电力投资建设有限公司达州宣汉500kV变电站220kV配套工程项目部 宣汉－柳池220kV线路工程N26-N27跨越包茂高速公路特殊施工方案15、施工作业的全过程中，必须服从统一指挥，协同作业，坚决禁止野蛮施工。16、导线连接时需用压接管连接，压接管压后对边距必须满足《架线施工技术手册》要求，2台绞磨优点在于可松可收，制动均匀平稳，可以保证导地线在空中受力均衡和牵引过程中的稳定性，采用压接连接，不存在跑线问题。17、施工过程中，必须保证通讯畅通，以保证命令的正确传递，在通讯不畅通的情况下，任何人有权拒绝作业。18、应组织施工人员学习《电力建设安全工作规程》（架空电力线路部分）（DL5009.2—2013）中的有关内容，并在施工中认真执行。19、19、放、紧线工作，应制定安全技术组织措施计划，并经有关部门和领导（总工程师）批准。20、放线、紧线工作，均应有专人统一指挥，统一信号。21、所使用的工器具必须合格，使用前必须有专人检查，无问题方可使用。开门滑车应将门钩牢或绑线绑牢，防止绳索滑脱。22、紧放线应先检查导线有无障碍物挂住。紧线时应检查接线管或接线头以及过滑轮、横担、树枝、房屋等有无卡住现象，如有，应用绳索或木棒处理。工作人员不得跨在导线上或站在导线内角侧，防止跑线时被抽伤。23、紧线主牵制绳与杆塔夹角不小于600，滑车必须绑牢，不准直接挂在横担上。24、严禁采取突然剪断导地线的做法松线。25、紧线时塔上的挂线人员的安全带必须绑在杆塔牢固构件上。26、施工前认真填写安全工作命令票，进行站班会。进入施工现场必须正确佩戴安全帽，现场施工人员必须正确使用安全防护用品。27、跨越架搭设前须在跨越点两侧沿公路各延伸200m设立警告标志，且选派有责任心的专人在标志处指挥车辆。28、跨越架搭设完毕后，悬挂醒目提示标志，在跨越架两侧应设置反光标示警示，为了夜间的行车安全，必须在跨越架地面以上1m范围内设标识牌并涂抹反光贴，以警示夜间的来往车辆。23四川惠特电力投资建设有限公司达州宣汉500kV变电站220kV配套工程项目部 宣汉－柳池220kV线路工程N26-N27跨越包茂高速公路特殊施工方案29、应在放线施工前检查跨越架的所有配套工器具是否完好，且应昼夜派专人看守跨越架，以免发生危险。30、施工人员应遵守劳动纪律，听从统一指挥，做到令行禁止，服从施工负责人和安全监护人员的指挥。31、施工时注意保护公路各项设施。32、跨越封网完毕并经项目部专职安全员验收合格，方准进行放线施工33、在跨越架封网和放、紧线过程中，应在距跨越架200米外设专人监护及指挥车辆，并发出暂停或缓慢行驶信号。十五、现场危险分析及预控措施施工危险点及其控制措施序号作业内容危险点控制措施一作业前的准备工作1.作业现场情况核查的不全面、不准确1.1布置作业前，必须核对图纸，勘察现场。1.2对大型跨越作业施工项目，有关人员必须在施工前深入到现场，工人、施工器械的行走路线和工作位置，以及对施工构成障碍的物体等核查清楚，以便确定可行的施工方案和作业中的不安全因素，制订可靠的安全防范措施。1.3对设备缺陷的处理工作必须在工作前将缺陷发生的原因、处理方式以及处理工作时对现场条件的要求，工作中的安全注意事项等核查清楚。2.作业任务不清2.1对大型跨越作业应按有关规定编制特殊施工方案，并须组织全体作业人员结合现场实际认真学习。2.2对常规的一般维护性作业，班组长要在作业前将人员的任务分工，危险点及控制措施予以详尽的交待。3.作业组的工作负责人和工作班成员选派不当3.1选派的工作负责人应有较强的责任心和安全意识，并熟练地掌握所承担的检修项目和质量标准。3.2选派的工作班成员须能在工作负责人指导下安全、保质地完成所承担的工作任务。4.行车中发生交通事故，造成人员伤害4.1工作负责人负有交通安全责任，应协助司机嘹望和控制车速。4.2乘车人员严禁在车上打闹，严禁将头部伸出车外。4.3注意防止随车装运的工器具挤、砸伤乘车人员。4.4如乘货车时应有高栏，高栏应用绳索系好。行驶中禁止坐在后箱板上。二保证安全的组织措施和技术措施的实施1.不按规定填写、签发、送交办理工作两票1.1跨越架搭设工作，必须按规定执行工作票或口头、电话命令。1.2按有关规定正确填写和签发工作票。1.3按有关规定及时送交办理工作票。2.未办理工作许可手续，工作班人员即进入现场2.1工作负责人必须在办理许可手续后，方可带领工作班人员进入作业现场。23四川惠特电力投资建设有限公司达州宣汉500kV变电站220kV配套工程项目部 宣汉－柳池220kV线路工程N26-N27跨越包茂高速公路特殊施工方案3.工作负责人在开工前和次日复工前不认真检查作业现场的安全措施3.1工作负责人在会同工作许可人检查现场所做的安全措施正确完备后，方可在工作票上签名，然后带领工作班成员进入现场。3.2次日复工时，工作负责人须事前重新认真检查安全措施符合工作票的要求后，方可工作。4.工作负责人不向工作班成员交待工作现场4.1工作负责人应检查工作班成员着装是否整齐，是否符合要求。安全用具和劳保用品是否佩带齐全。4.2工作班人员列队并面向工作地点，由工作负责人宣读工作票，交待现场安全措施、带电部位和其他注意事项。三实施作业1.非工作需要的情况下，单人留在作业现场1．1除工作需要外，所有工作人员（包括工作负责人）不得单独留在作业现场。2.工作负责人（监护人）参与作业，违反工作监护制度2.1工作负责人（监护人）在全部停电或部分停电时，只有安全措施可靠，人员集中在一个工作地点，确无触电危险的情况下，方可参加工作。2.2专责监护人不得做其他工作。3.违反现场作业纪律（说笑、打闹、喝酒等）3.1工作负责人须及时提醒和制止影响作业人员精力的言行。3.2工作负责人须注意观察工作班成员的精神状态和身体状态。必要时对作业人员进行适当的调整。3.3严禁带酒意上岗和在工作中吸烟。4．擅自变更现场安全措施4．1不得随意变更现场安全措施。4．2特殊情况下（如开关同期调测等）需要变更安全措施时，必须征得工作许可人的同意，完成后及时恢复原安全措施。5.穿越临时遮拦5.1临时遗栏的装设需在保证作业人员不能误登带电设备的前提下，方便作业人员进出现场和实施作业。5.2严禁穿越和擅自移动临时遮栏。6.工作不协调6.l几人同时进行工作时，需互相呼应，协同动作。6.2几人同时进行工作，又呼应困难时，应设专人指挥，并明确指挥方式。使用通信工具时需事先检查和试验良好。7.高空坠落8.1施工人员必须正确带安全帽，作业人员持证上岗。高空作业设监护人。四工作终结1.办理工作终结手续后，又到设备上作业1.1全部工作完毕，办理工作终结手续前，工作负责人应对全部工作现场进行周密的检查，确保无遗留问题。1.2执行“三级验收制”。1.3办完工作终结手续后，严禁再登设备作业。十六、安全事故事件应急预案1、组织机构：根据在建各工程项目的需要，组长由各项目负责人担任。23四川惠特电力投资建设有限公司达州宣汉500kV变电站220kV配套工程项目部 宣汉－柳池220kV线路工程N26-N27跨越包茂高速公路特殊施工方案各应急专业小组善后事务处理事后恢复领导小组现场应急指挥中心人员医疗抢救联络、通讯、接待警戒保卫应急物质保证抢险队伍2、应急机构各级职责：⑴、领导小组的职责是制定应急准备计划，判定危险程度，决策应急方案，制定施工现场易发生事故事件的应急控制措施，配备相应的救援器材、设备，并组建现场应急指挥中心，指定现场应急总指挥。⑵、现场应急指挥中心的职责是调度、指挥现场所有各专业应急小组的工作，有权采取一切必要手段和措施，保护和减少人员伤害，降低财产损失。迅速对人身伤害事故等相关情况作出判断、评估，划定事故、事件危险区和受威胁区，提出封锁建议，紧急疏散在事故现场的所有人员，调集各专业应急小组对事故现场进行控制和抢救工作。⑶、人员医疗抢救组的职责是尽一切可能救助人员。对现场伤势较重人员进行临时处置；对已濒临死亡人员进行人工抢救措施后送相应医院救治。医疗抢救组有权禁止人员进入情况不明的现场，以防人员伤亡事故扩大，对有可能造成疾病的现场环境进行封闭和环境消毒。⑷、警戒保卫组的职责是，负责隔离事故现场、保护现场，禁止无关人员接近，协助人员抢救，维持施工现场秩序的稳定，防止事故以外再出现另类意外事件。⑸、物质保证组职责是尽一切可能满足救灾和事故处理所用的物质保障。⑹、抢险队伍职责是在项目部相关部门配合下接受现场应急指挥中心的调度，组织危险区和受威胁区人员的撤离和重要物资、设备，文件资料的转移，尽一切可能抢修设备和工艺现场，把经济损失降到最低，尽快恢复施工生产。⑺、联络、通讯、接待组的职责是保持和上级联络，保证应急通讯正常，接待外来人员，接待职工家属；同时和医疗抢救组共同做好事故善后工作。23四川惠特电力投资建设有限公司达州宣汉500kV变电站220kV配套工程项目部 宣汉－柳池220kV线路工程N26-N27跨越包茂高速公路特殊施工方案3、应急机构人员组成：3.1、领导小组组成：组长:张亮副组长:陈柏宇、张治川成员：周友光、李涛、张顺利、肖体云、胡中海3.2、现场应急指挥中心由事故事件发生现场所属部门、单位的负责人、队长、班组长、质安等人员组成。现场应急指挥中心负责人，由发生事故（事件）所在单位、部门安全第一负责人担任。3.3、人员医疗抢救组组长：张红成员由事故（事件）发生所在施工队班（组）长、兼职安全安全员担任。3.5、应急物质保证组组长：陈英翔。成员由各专业施工队人员组成。3.6、联络：张羽福。工程项目部信息管理员协助。3.7、抢险队伍组长：钟杰、副组长由事故发生的专业施工队队长担任。成员由专业施工队专职安全员、技术员（施工员）、义务消防队人员组成。4、应急准备通讯联系电话序号单位电话备注1组长：张亮185081816161副组长：陈柏宇139080681102副组长：张治川135082409853项目部安全专责：李涛135426598824医疗抢救组组长：张红139856081855应急物质保证组组长：陈英翔57165686联络：张羽福133085299187抢险队伍组长：钟杰131838883538火灾报警1199医疗急救12010交通事故11011宣汉县人民医院0818－52220345、应急设备清单序号设备名称数量使用期限备注1挖掘工具8把1年2切割机2台1年3电焊机2台1年4尼龙绳8副1年5应急灯8个3个月23四川惠特电力投资建设有限公司达州宣汉500kV变电站220kV配套工程项目部 宣汉－柳池220kV线路工程N26-N27跨越包茂高速公路特殊施工方案6灭火器8只3个月7工具车2辆1年8急救药箱5个3个月十七、文明施工措施提高施工队伍素质，树立企业形象，适应市场需求，保持文明施工，完善文明施工管理体系。1.遵守安全操作规程，导则，守则，施工方案，技术方案作业；2.工器具、材料、机械设备摆放整齐，有标牌；施工忙而不乱，有条不紊；做到工完、料尽、场清、整洁，及时恢复地貌。3.划定作业区，四角插旗；4.施工现场、仓库设立文明施工标示牌、安全标志牌，明确分工和注意事项，布局合理，物品摆放整齐。5.到现场携带安全帽，进作业区正确佩带安全帽，着装整齐；6.严防高空落物，严禁将工器具或施工材料放入行车道内；7.搞好与地方群众和各部门的关系，尊重当地风俗，遵守地方法规；十八、N25-N36放线段工作计划时间工作内容人员安排配合停电线路危险点2016-10-15220V搭跨越架高空15人、地面10人民用低压高处坠落、物体打击、触电2016-10-16包茂高速公路搭跨越架N26大号侧高空20人、地面20人高处坠落、物体打击2016-10-20包茂高速公路搭跨越封天网高空20人、地面15人高处坠落、物体打击2016-10-21N25-N36换绳高空20人、地面15人2016-10-22N25-N36换绳高空20人、地面15人10kV桥家山之线高处坠落、物体打击、触电2016-10-23N25-N36牵绳、分绳高空20人、地面22人高处坠落、物体打击2016-10-24N25-N36牵绳、分绳高空20人、地面22人高处坠落、物体打击23四川惠特电力投资建设有限公司达州宣汉500kV变电站220kV配套工程项目部 宣汉－柳池220kV线路工程N26-N27跨越包茂高速公路特殊施工方案2016-10-25N25-N36牵绳、分绳高空20人、地面22人高处坠落、物体打击2016-10-26牵地线N25-N36高空20人、地面22人高处坠落、物体打击2016-10-27牵NN25-N36右上导线高空20人、地面22人高处坠落、物体打击2016-10-28牵N25-N36左上导线高空20人、地面22人高处坠落、物体打击2016-10-29牵N25-N36左中导线高空20人、地面22人高处坠落、物体打击2016-10-30牵绳、分绳高空20人、地面22人高处坠落、物体打击2016-10-31牵N25-N36右中导线高空20人、地面22人高处坠落、物体打击2016-11-1牵N25-N36右下导线高空20人、地面22人高处坠落、物体打击2016-11-2牵N25-N36左下导线高空20人、地面22人高处坠落、物体打击2016-11-3牵N25-N36光缆高空20人、地面22人高处坠落、物体打击23四川惠特电力投资建设有限公司达州宣汉500kV变电站220kV配套工程项目部 达州宣汉500kV变电站220KV配套工程N26-N27、N31-N32跨越包茂高速公路特殊施工方案架高14m主绳地锚坑规格(m)1.4×0.7×2.5主绳地锚坑规格(m)1.4×0.7×2.5高10m45m附件一：跨越高速公路侧视图41四川惠特电力投资建设有限公司达州宣汉500kV变电站220kV配套工程项目部 达州宣汉500kV变电站220KV配套工程N26-N27、N31-N32跨越包茂高速公路特殊施工方案5m6m朝天滑车包茂高速达州－万源段5m主绳地锚坑宽0.7m长1.3m深2.5m,5吨地锚Φ16迪尼玛绳天网40m6m包茂高速达州－万源段5m主绳地锚坑宽0.7m长1.3m深2.5m,5吨地锚Φ16迪尼玛绳天网40m钢管支架附件二：跨越高速公路俯视图41四川惠特电力投资建设有限公司达州宣汉500kV变电站220kV配套工程项目部 达州宣汉500kV变电站220KV配套工程N26-N27、N31-N32跨越包茂高速公路特殊施工方案附件三：跨越高速公路跨越架平面图25m斜撑杆横杆竖杆1.m1.5m41四川惠特电力投资建设有限公司达州宣汉500kV变电站220kV配套工程项目部'
