110kV普洱老石寨水电站施工组织方案

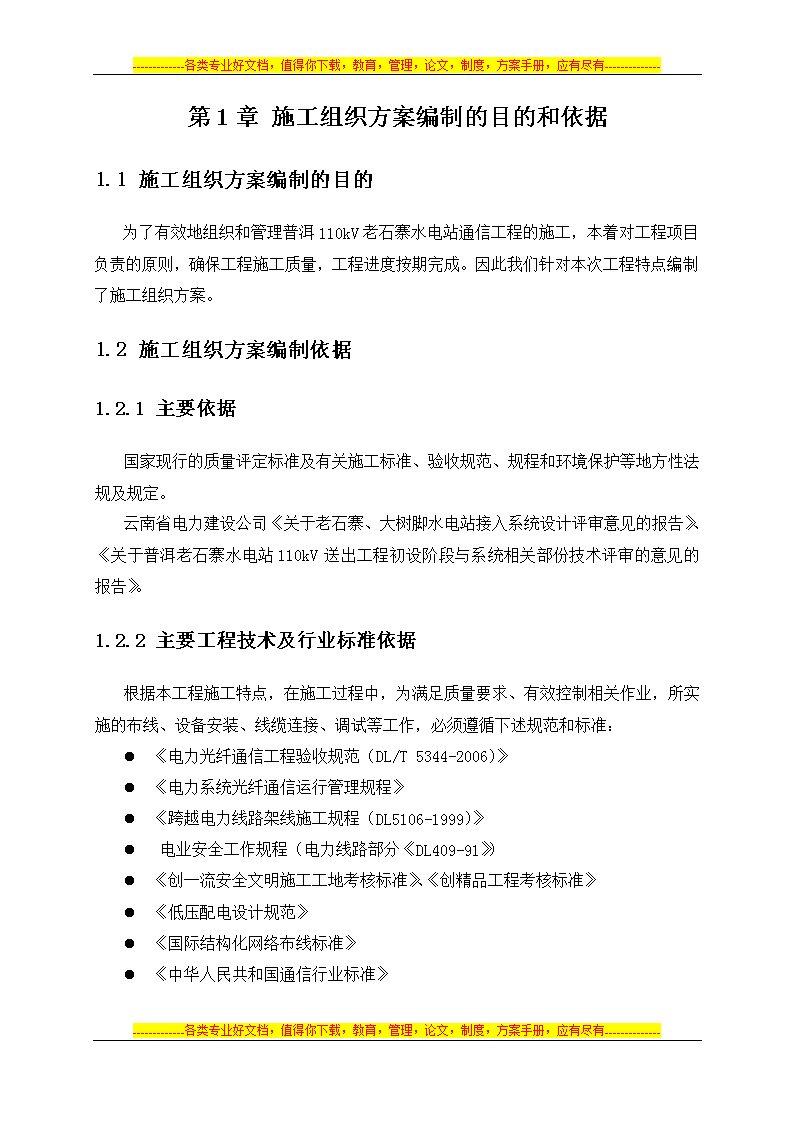

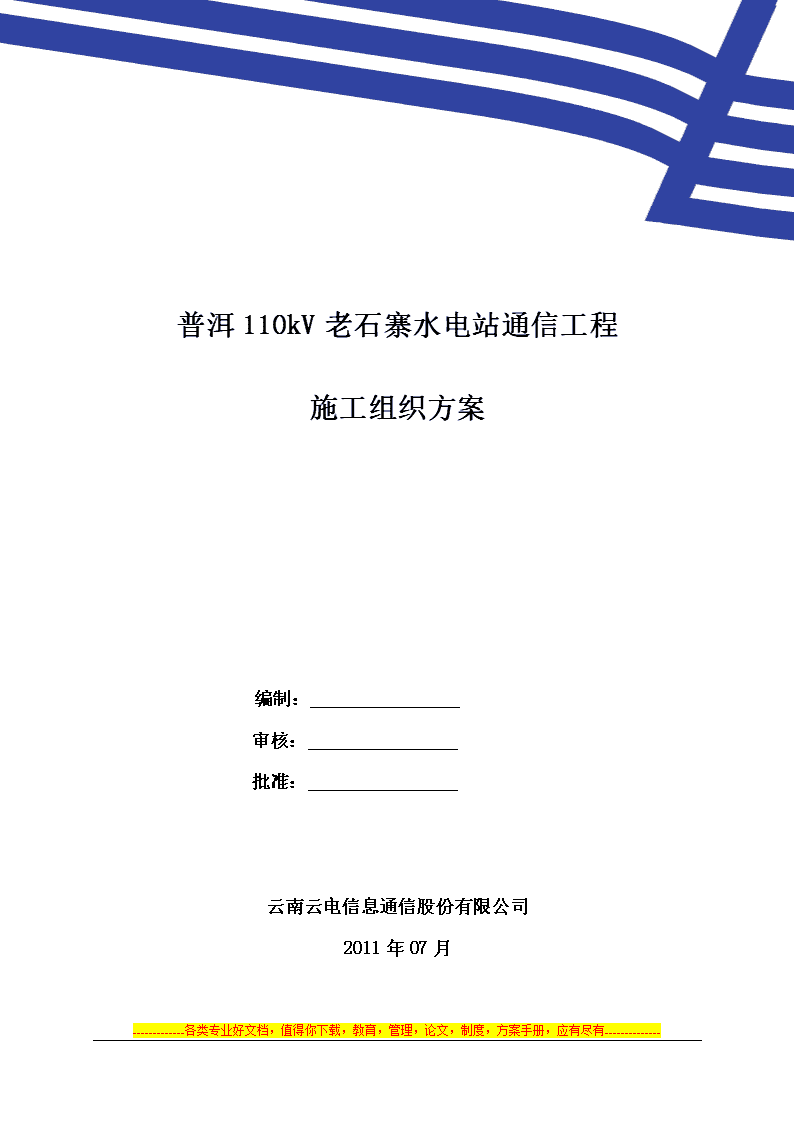

'-------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有--------------普洱110kV老石寨水电站通信工程施工组织方案编制：审核：批准：云南云电信息通信股份有限公司2011年07月-------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有-------------- -------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有--------------目录第1章施工组织方案编制的目的和依据31.1施工组织方案编制的目的31.2施工组织方案编制依据31.2.1主要依据31.2.2主要工程技术及行业标准依据3第2章工程概况及主要施工任务42.1工程概况42.2业务接入任务5第3章工程施工组织机构及职责63.1项目经理主要职责73.2技术负责人主要职责73.3专职安全员主要职责7第4章工程施工方案84.1主要施工的组织方案84.1.1建立项目组织84.1.2施工过程的主要组织方案84.2主要施工过程94.2.1施工前准备94.2.2施工步骤104.2.3调试开通阶段10第5章保证工程的技术措施、安全措施及文明施工措施105.1技术措施105.2安全措施125.3文明措施13-------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有-------------- -------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有--------------第1章施工组织方案编制的目的和依据1.1施工组织方案编制的目的为了有效地组织和管理普洱110kV老石寨水电站通信工程的施工，本着对工程项目负责的原则，确保工程施工质量，工程进度按期完成。因此我们针对本次工程特点编制了施工组织方案。1.2施工组织方案编制依据1.2.1主要依据国家现行的质量评定标准及有关施工标准、验收规范、规程和环境保护等地方性法规及规定。云南省电力建设公司《关于老石寨、大树脚水电站接入系统设计评审意见的报告》、《关于普洱老石寨水电站110kV送出工程初设阶段与系统相关部份技术评审的意见的报告》。1.2.2主要工程技术及行业标准依据根据本工程施工特点，在施工过程中，为满足质量要求、有效控制相关作业，所实施的布线、设备安装、线缆连接、调试等工作，必须遵循下述规范和标准：l《电力光纤通信工程验收规范（DL/T5344-2006）》l《电力系统光纤通信运行管理规程》l《跨越电力线路架线施工规程（DL5106-1999）》l电业安全工作规程（电力线路部分《DL409-91》）l《创一流安全文明施工工地考核标准》、《创精品工程考核标准》l《低压配电设计规范》l《国际结构化网络布线标准》l《中华人民共和国通信行业标准》-------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有-------------- -------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有--------------第2章工程概况及主要施工任务2.1工程概况因普洱老石寨水电站的投产需求，需要开通普洱110kV老石寨水电站至普洱地调的远动信息、电能量采集、造价人才网调度电话等业务。目前的网络结构是：哈依河四级水电站——哈依河五级水电站——220kV中屏变——昆明地调。为了使哈依河五级站顺利投运，需要昆明通信所开通哈依河五级站至昆明地调相关业务（远动信息、电能量采集、调度电话等）。我公司在哈依河五级电站侧配合昆明通信所开通相关业务。网络拓扑图：已经安装的设备如下：1、普洱110kV老石寨水电站：SDH设备（Metro1000含网管）一套，S1.1光接口卡一块，L1.1光接口卡一块；萨基姆PCM（FMX12）一套、爱默生通信电源（PS48120/1800）一套、综合配线架一套监理工程师论坛（已由我公司安装完成）。2、220kV中屏变：在其已有OSN3500光设备上安装的S1.1光接口卡一块。（已由昆明通信所完成）。-------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有-------------- -------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有--------------3、昆明地调：萨基姆PCM（FMX12）一套，综合配线架一套。（已由昆明通信所完成）。2.2业务接入任务1、Metro1000光传输设备业务接入本次光传输设备接入使用华为的Metro1000光传输设备，光口采用S1.1和L1.1。本电路除提供110kV线路的光纤差动保护通道外还承担哈依河四、五级水电站至昆明地调的调度电话、远动信息，光纤差动保护等信息的传输任务，光传输设备采用1+0备份方式。2、2M通道组织开通哈依河五级电站的2M业务，哈依河五级水电站的调度电话、远动、电能量采集等信息通过需向昆明地调传送。3、PCM（萨基姆）设备接入已在110kV哈依河五级、以及昆明地调各安装了一套萨基姆设备，用于哈依河五级水电站至昆明地调的电话、远动和MIS等信息的传输。4、光纤差动保护组织在110kV哈依河五级回路中，配合差动保护业务接入。5、业务组织调度电话接入110kV哈依河四级水电站（用户板）110kV哈依河五级水电站（用户板）中屏变(环路交换板）昆明地调环路(交换板）调度电话网络拓扑图上传业务-------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有-------------- -------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有--------------业务接口类型话路安排110kV哈依河五级-昆明地调（远动信号）V.24110kV哈依河五级PCM昆明地调PCM110kV哈依河五级-昆明地调（电能量采集信号）电话110kV哈依河五级PCM昆明地调PCM110kV哈依河五级-昆明地调（调度电话）电话110kV哈依河五级PCM昆明地调PCM110kV哈依河五级（光纤差动保护）专用纤芯110kV哈依河五级差动保护屏（注：实际业务开通需根据现场业务需求开通。）第3章工程施工组织机构及职责为了确保工程按期、优质、安全完成，云南云电信息通信股份有限公司成立了“110kV哈依河五级站项目组”，项目组负责该工程的具体实施，其组织结构如下：工作班成员：赵其洪、王乾旭项目经理：左桐宇专职安全员：王乾旭现场技术负责：赵其洪工作组长：左桐宇-------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有-------------- -------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有--------------3.1项目经理主要职责1、项目经理是施工项目全过程的组织者、指挥者和全权责任者也是现场安全第一负责人。2、负责组织编制施工组织设计，确定主要人员的职责和权限，监督现场工作有效运行。3、负责施工生产、劳动组织的调度和管理、施工手续、工作票、停电申请的办理(需要的话)，负责与工程相关单位的协调工作。4、负责施工质量监控、安全监察和文明施工的组织管理。5、掌握施工进度。6、负责落实建设单位、监理单位及通信分公司有关工程质量和施工进度等方面的指令在施工中的有效贯彻执行。7、负责选定熟悉现场设备、运行方式、有一定工作经验和有资质的员工担任专职安全员。3.2技术负责人主要职责1、认真阅读施工图纸和设计文件，了解设计意图，对施工图进行认真审查，负责对施工人员进行施工技术交底，对施工人员进行施工技术指导；整理、落实作业指导书并发放施工班组，编制设备调试大纲。2、负责施工图纸和厂家提供技术资料的发放；负责竣工资料的整理移交。3、受项目经理的委托，全权负责施工现场的管理3.3专职安全员主要职责1、审核工作票的安全措施，检查工作票所列安全措施是否符合现场安全规定。2、负责安全管理及现场的安全监察，组织各项安全活动，负责施工人员的安全教育和上岗培训，对工器具及机械设备组织检查验收；负责向项目经理提交安全检查报告。-------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有-------------- -------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有--------------第4章工程施工方案针对本工程的特点，为保证施工质量、施工进度、实现系统功能，公司及本工程的项目组在项目的施工组织和实施过程中，应建立适用于本工程特点的、适合本工程应用的一些施工方案，概括起来主要有：4.1主要施工的组织方案4.1.1建立项目组织根据本项目的施工工作量、施工难度和技术特点等情况，公司组建包括公司主要核心力量在内的项目经理部，并且在公司内部形成保证本工程顺利实施的工程管理、技术、质量管理、现场质检、采购、行政、财务等方面的综合性保证组织机构。4.1.2施工过程的主要组织方案（一）分工明确，有序进行在具体施工中，按照区域特点、系统组成和技术情况，机房工程的施工组织，进行统一分工后，各人员履行自己的职责完成相应工作。（二）严格控制基础工程的施工质量把系统的基础工程当作保证工程质量的重要施工内容，在布放线缆、固定机柜、电缆敷设等方面组织强大的技术和施工力量，进行清晰的施工突击。并对机房、配线间等的基础、机柜进行严格的设计、设置、安装。对电缆接头处理、电缆防护、设备的安全防护等方面下大工夫在施工时及时解决，不留工程尾巴，为下一步工作打下良好基础。（三）先基础、后设备基础工程包含电缆、光缆工程、机房机柜安排等工程，是系统设备安装的前提和基础，因此在施工前阶段，建设好这些基础工程，为以后设备安装提供保证。只有在基础工程按质施工完毕或接近完毕的后期，方能进行主要性能设备的安装和连接。（五）设备逐级加电、逐级调试-------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有-------------- -------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有--------------在对设备进行加电测试时，应该逐级加电，在保证电压合格并且稳定的前提下对设备上电测试。在调试工作中，从数据信息流程上，系统设备的安装是为系统调试服务的，所以，采取逐级连接、逐级调试的方式，根据系统要求对前、中、后等环节设备进行调试，实现系统要求。（六）突出重点、难点施工前，对工程施工的重点、难点进行分析，在施工过程中突出对影响质量的重点投入较强的技术力量进行研究和突击，比如根据本系统的特点，基础工程、中心机房及设备安装、线路敷设管道的安装、穿线及线路测试等是施工重点。同时，在施工过程中，对技术难点进行分析，预先组织技术力量。4.2主要施工过程4.2.1施工前准备（1）收集、审定和学习施工用标准、规范、施工图集。施工开始前要认真组织学习标准、规范和施工图册。必须清楚通信系统接入的整个流程，什么设备在什么位置起到什么作用等。（2)熟悉和审阅图纸、资料，二次深化设计报审。图纸会审前，专业技术人员应认真阅读熟悉图纸的内容和要求，把疑点和问题整理出来，待技术交底时，一并逐一解决。施工图缺项增补和需要调整修改之处，需进行二次深化设计和补充设计。设计完毕交设计院或甲方监理单位预审，得到确定后才能正式分发使用。图纸要进行会审。会审结果要形成纪要，作为施工图补充文件存档。编写有关技术文件、管理文件、质保文件、系统测试文件。（3)技术交底技术交底应在设计单位、施工单位、设备供应单位之间及施工单位内部专业技术人员与施工负责人之间进行。内容包括：设计要求、工程所用材料、施工器具、设备性能参数、施工条件、施工顺序、施工方法（工艺）、预埋预留、相关工程质量标准、成品保护、验收评定标准、施工中安全注意事项等。技术交底文件编写和交底记录要形成文件装入竣工技术档案中。（4)编制工程施工预算-------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有-------------- -------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有--------------4.2.2施工步骤1、熔接光缆检查（包括机房内和机房外的）2、机柜检查（根据实际情况摆放好位置后进行焊接固定）3、检查通信电源设备（主要是做好交流电引入设备的安装）4、检查蓄电池和直流配电盘（直流电的引入和设备直流电的接入）5、检查光设备、PCM等设备（注意安装位置的选取和板卡安装及线缆的处理）6、检查DDF、ODF、VDF(根据图纸或者实际情况安放在相应的位置好后固定)7、检查所有设备包括细小单元的安装是否符合要求8、将设备与设备之间、设备与配线架之间线缆连接好并检查连接情况跟图纸或者资料一致9、设备加电测试（注意加电的时候应该逐级加电，加电时看好指示灯无异常且电压稳定情况下再继续向下一级加电，否则立即断电检查故障）10、设备调试并备份数据11、全面检查工作内容完善与否12、清理现场（保证机房清洁无杂物遗留）4.2.3调试开通阶段弱电系统调试工作按各子系统、各分项工程分别进行和各系统的相互连接进行调试。由于弱电系统种类很多，性能指标和功能特点差异较大，调试的方法和程序也不尽相同。一般都是先单体设备或部件调试，而后局部或区域调试，最后整体系统调试。第5章保证工程的技术措施、安全措施及文明施工措施5.1技术措施为了确保工作质量，必须严格按图工作，工作施工进程中，必须严格执行相关工艺流程，遵循作业指导书和厂家提供的设备技术资料，采取切实可行的技术保障工程的高质量。-------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有-------------- -------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有--------------1、施工前踏勘施工现场。2、为确保工程质量，必须严格按照图纸施工。3、工程施工过程中，必须严格执行相关工艺流程，遵循作业指导书和厂家提供的设备技术资料，采取切实可行的技术保障工程的高质量。4、清楚工程需要开通的所有业务，各业务的连接方式，配下架的打线规则等。5、各系统之间的连接调试做到认真设置，确保系统连接正常。6、在安装、固定机架时，检查水平度、垂直度，垂直偏差不大于1%，前后偏差不大于3mm，调整后及时紧固螺栓。7、机架固定好以后要检查接地线是否连接完好，机框内的清洁工作要做到位。8、安装设备到机架上时，按照图纸选好位置上好固定螺帽后，最好两人平稳托起设备上架。9、安装metro1000板卡配置数量、型号符合设计要求；板卡安装到位；槽位正确，母板及插槽无异常，设备接地线、电源线、尾纤、2M电缆及其它线缆接线正确。先合电源侧空开，再合设备侧空开，加电时保证电压符合要求后从电源侧逐级加电。设备上电后，观察空开、子架、板卡无异常；各种声光告警信号正常。10、PCMFMX12板卡配置正确，接触良好，母板及插槽无异常情况，设备各种线缆接线正确无误，机柜及子架接地良好，板卡安装到位；槽位正确，母板及插槽无异常，逐级合上配电单元后电源无异常，设备上电正常，子架、板卡无异常情况，各种灯光信号显示正常。11、在数据机房内工作不得擅自扩大工作范围，工作时仔细小心，避免误碰其他设备及电缆。12、尾纤在插入光设备和用户设备前检查时候有塑料软管保护。若没有最好选其他的，否则可能造成光路不通。13、在安装PCM中接线时须确认安装位置与图纸符合才能正确接线。14、在安装接线过程中，应注意设备的操作步骤，按步骤进行设备操作，以防止损伤设备。15、认真执行《电气装置安装工程施工及验收规范》和《电业安全操作规程》-------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有-------------- -------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有--------------16、焊接工作必须由有证人员进行，进行焊接工作时，要确定周围有无可燃气体，确定周围环境的安全，在沟内焊接要确保隔离沟内电缆的措施可靠在焊接过程中认真执行其相关的技术要求及特殊要求；17、电源搭接时，至少两人工作，确认间隔位置，确定相关指标，所有开关在断开位置，交流搭接时，先地后相；直流接入时，极性要分清；18、做好现场施工记录，现场说明书、图纸、资料应整理妥善保管；19、工程结束后及时移交竣工资料存档；20、在工作区域周围正在运行的设备要挂上红布帘并注明“带电设备”,工作区域用安全带围栏并注明“在此工作”字样5.2安全措施为了确保参与施工的职工人身安全，设备安全，本工程施工进程中必须建立施工安全组织机构，认真贯彻执行“安全第一，预防为主”的安全生产方针，严格执行《电力建设安全施工管理规定》和《电力建设安全工作规程》，（架空电力线路部分）《安全生产工作规定》、《电力系统通信管理规程》等国家有关安全生产的规章制度，根据本工程的特点，采取切实可行的技术措施1、工程开工前按照相关规定和现场管理单位的要求办理工作票手续。施工人员进入施工现场前要先接受安全培训教育、熟悉工作内容、工艺流程、工序要求、技术要求。由项目负责人安排当日工作内容和具体注意事项，必须让每位施工人员清楚现场环境。2、开工前，工作负责人必须检查安全措施是否符合《安规》的要求和现场安全措施是否落实，在履行工作许可手续后，到现场向全体工作班成员交代现场安全措施，并指明带电部分工作中注意事项方可以进行工作。4、施工前，应对所有参加施工的人员进行安全、技术交底，未经交底，施工人员不得上岗；未经技术负责人同意，不得擅自变更施工方法，并采取有效措施加强对民工的安全教育。5、施工人员严禁酒后作业，疲劳时应注意休息，时刻用最佳状态应对工作。6、此次工作不需停电工作，站内所有通信、电源设备均为带电，在设备检测时，必须有专人在旁监护，保持和带电设备间的足够安全距离，严禁私自扩大施工范围，以防止检测过程中对运行设备的损坏，防止误碰误触导致运行设备发生故障。7、在接入光纤前，必须对接入位置进行确认，确认正确位置才能对光纤进行接入，接线时必须小心仔细，避免触碰设备上的其他线路，防止造成其他线路的损坏。-------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有-------------- -------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有--------------8、在检测时，必须佩戴防静电手镯，防止静电对设备造成损坏。8、布放电源线时，无论是明敷还是暗敷，必须是整条线料，中间严禁有接头。9、多用插座、电烙铁、手电钻、电锤等工具的电源接线应绝缘良好；严禁将交流电源线挂在通信设备上。10、使用电钻钻孔时，应检查电钻绝缘强度，必须符合要求。严禁使用“带病”的电钻。电源插座必须接触良好，不得使用破损、裂纹、松动的插座。11、特殊工种工人应经专业培训，要求持证上岗，严禁无证操作。12、充分发挥安“三件宝”安全帽、安全带及安全网的作用，凡进入施工现场的工作人员必须戴好安全帽，外脚手架及井架必须挂安全网，高空作业必须系安全带。不得穿拖鞋、易滑鞋进入施工现场。5.3文明措施1、工作场所严禁吸烟，完成当日工作后按照5S要求，清理现场，保持工作场地清洁。2、工作中穿工作服，戴安全帽，佩戴工作牌，严格遵守相关规定，按时进入现场，不进入禁区，工作过程中展现出团队合作精神。3、工作完毕后，拆除临时措施，检查核对所有标识牌，对于保护等外专业所用缆线红色标识。；4、使用防火泥、防火板封堵空洞，依清单查点工具，并将垃圾放置于场站规定处。5、工作现场尽量保持整洁，暂时不用的设备以及备品备件应整齐堆放。6、施工过程中也应尽量注意在不影响工程质量的前提下节约资源,节能减排。云南云电信息通信股份有限公司2011年5月-------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有--------------'
