水工建筑物(20页)

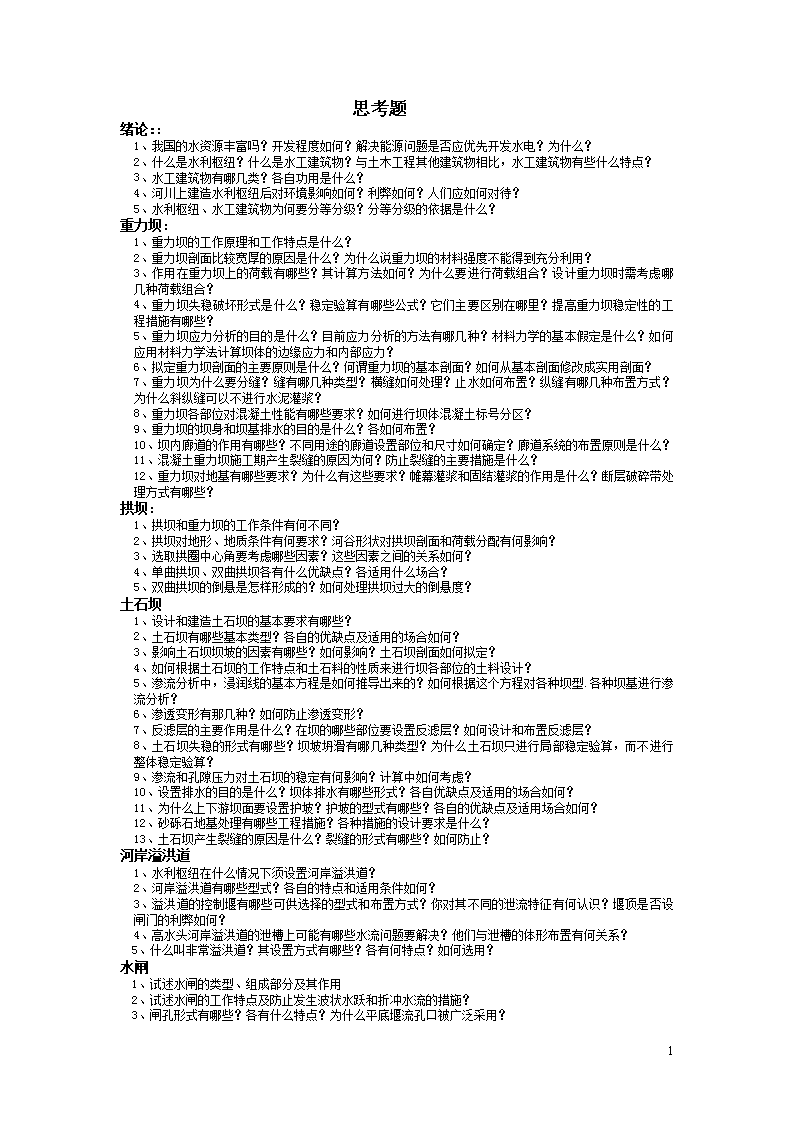

'思考题绪论：：1、我国的水资源丰富吗？开发程度如何？解决能源问题是否应优先开发水电？为什么？2、什么是水利枢纽？什么是水工建筑物？与土木工程其他建筑物相比，水工建筑物有些什么特点？3、水工建筑物有哪几类？各自功用是什么？4、河川上建造水利枢纽后对环境影响如何？利弊如何？人们应如何对待？5、水利枢纽、水工建筑物为何要分等分级？分等分级的依据是什么？重力坝：1、重力坝的工作原理和工作特点是什么？2、重力坝剖面比较宽厚的原因是什么？为什么说重力坝的材料强度不能得到充分利用？3、作用在重力坝上的荷载有哪些？其计算方法如何？为什么要进行荷载组合？设计重力坝时需考虑哪几种荷载组合？4、重力坝失稳破坏形式是什么？稳定验算有哪些公式？它们主要区别在哪里？提高重力坝稳定性的工程措施有哪些？5、重力坝应力分析的目的是什么？目前应力分析的方法有哪几种？材料力学的基本假定是什么？如何应用材料力学法计算坝体的边缘应力和内部应力？6、拟定重力坝剖面的主要原则是什么？何谓重力坝的基本剖面？如何从基本剖面修改成实用剖面？7、重力坝为什么要分缝？缝有哪几种类型？横缝如何处理？止水如何布置？纵缝有哪几种布置方式？为什么斜纵缝可以不进行水泥灌浆？8、重力坝各部位对混凝土性能有哪些要求？如何进行坝体混凝土标号分区？9、重力坝的坝身和坝基排水的目的是什么？各如何布置？10、坝内廊道的作用有哪些？不同用途的廊道设置部位和尺寸如何确定？廊道系统的布置原则是什么？11、混凝土重力坝施工期产生裂缝的原因为何？防止裂缝的主要措施是什么？12、重力坝对地基有哪些要求？为什么有这些要求？帷幕灌浆和固结灌浆的作用是什么？断层破碎带处理方式有哪些？拱坝：1、拱坝和重力坝的工作条件有何不同？2、拱坝对地形、地质条件有何要求？河谷形状对拱坝剖面和荷载分配有何影响？3、选取拱圈中心角要考虑哪些因素？这些因素之间的关系如何？4、单曲拱坝、双曲拱坝各有什么优缺点？各适用什么场合？5、双曲拱坝的倒悬是怎样形成的？如何处理拱坝过大的倒悬度？土石坝1、设计和建造土石坝的基本要求有哪些？2、土石坝有哪些基本类型？各自的优缺点及适用的场合如何？3、影响土石坝坝坡的因素有哪些？如何影响？土石坝剖面如何拟定？4、如何根据土石坝的工作特点和土石料的性质来进行坝各部位的土料设计？5、渗流分析中，浸润线的基本方程是如何推导出来的？如何根据这个方程对各种坝型.各种坝基进行渗流分析？6、渗透变形有那几种？如何防止渗透变形？7、反滤层的主要作用是什么？在坝的哪些部位要设置反滤层？如何设计和布置反滤层？8、土石坝失稳的形式有哪些？坝坡坍滑有哪几种类型？为什么土石坝只进行局部稳定验算，而不进行整体稳定验算？9、渗流和孔隙压力对土石坝的稳定有何影响？计算中如何考虑？10、设置排水的目的是什么？坝体排水有哪些形式？各自优缺点及适用的场合如何？11、为什么上下游坝面要设置护坡？护坡的型式有哪些？各自的优缺点及适用场合如何？12、砂砾石地基处理有哪些工程措施？各种措施的设计要求是什么？13、土石坝产生裂缝的原因是什么？裂缝的形式有哪些？如何防止？河岸溢洪道1、水利枢纽在什么情况下须设置河岸溢洪道？2、河岸溢洪道有哪些型式？各自的特点和适用条件如何？3、溢洪道的控制堰有哪些可供选择的型式和布置方式？你对其不同的泄流特征有何认识？堰顶是否设闸门的利弊如何？4、高水头河岸溢洪道的泄槽上可能有哪些水流问题要解决？他们与泄槽的体形布置有何关系？5、什么叫非常溢洪道？其设置方式有哪些？各有何特点？如何选用？水闸1、试述水闸的类型、组成部分及其作用2、试述水闸的工作特点及防止发生波状水跃和折冲水流的措施？3、闸孔形式有哪些？各有什么特点？为什么平底堰流孔口被广泛采用？21 4、如何决定闸底板高程？5、为什么闸下水流一般采用底流水跃的连接方式？消能防冲设计的控制条件如何确定？6、粘土和砂沙土地基上水闸防渗布置所要解决的主要矛盾和防渗布置方式有何不同？不同的防渗布置对水闸的抗滑稳定及地基渗透稳定有何影响？7、试述改进阻力系数法计算闸基渗流的基本原理？8、闸室稳定计算包括哪些内容？如何进行闸室稳定计算？提高闸室抗滑稳定性的措施有哪水工隧洞1、水工地下洞室有哪些功用？其工作条件有何特点？2、按流态分深式泄水隧洞有哪两种基本类型？工作闸门应如何布置？如何保证洞内流态的稳定和防止明满流交替现象发生？3、水工地下洞室的进口形式有哪些？他们各自的优缺点和适用场合？4、泄水隧洞进口段设置的通气孔、平压管有何功用？5、水工隧洞横段面形态有哪些？各适用场合？6、水工地下洞室衬砌的功用是什么？有哪些衬砌形式？衬砌是否要分缝？如何分缝？7、水工地下洞室衬砌的荷载与受力情况如何？荷载怎样组合第一套习题一、填空1.对水工建筑物进行设计计算时采用的荷载组合有两类，一类是_______________，属于_______________情况；另一类是_______________，属于_______________情况。2.重力坝抗滑稳定验算时，计算单元可取为_______________或_______________，水闸闸室抗滑稳定验算时，计算单元是_______________,拱坝坝肩岩体稳定验算时，计算对象是由_______________面、_______________面、_______________面及_______________面所包围的_______________。3.为了消除或抑制_______________对结构的不利影响，溢洪道的泄水槽在平面布置上应尽量做到：_______________、_______________、_______________。4.隧洞灌浆包括_______________和_______________，其目的分别是_______________和_______________。二、判断改正题，对者在[]内画√，错者在[]内画×，并在[]后改正。1.重力坝深式无压泄水孔中一般设置一道通气孔，用于检修时补气和排气。[]2.在地震作用下，重力坝上下游面的地震动水压力沿水深呈抛物线分布，其方向垂直于坝面。[]3.由于拱坝属于高次超静定整体结构，坝体应力计算时，必须考虑温度荷载和地基位移的影响。[]4.对粘性土坝坡或级配较好的砂性土坝坡，渗流溢出处可能会发生流土。[]5.对侧槽式溢洪道，为保证溢流堰自由出流和迅速泄洪，侧槽和泄水槽的底坡均应大于临界坡度。[]6.水闸地下轮廓线是指底板、板桩、铺盖、与地基的接触线，其长度称闸基防渗长度。[]三、简答题。1.根据溢流坝面曲线和基本△剖面确定溢流坝实用剖面时，有哪两种情况（可绘图解释）？2.对双曲拱而言，拱冠梁剖面设计包括哪些内容？3.在粘性土坝坡稳定分析中，用总应力法和有效应力法计算抗滑力分别如何进行？4.何谓正槽式河岸溢洪道？由哪几部分组成？需要怎样的地形条件？5.何谓有压隧洞？洞内闸门布置有何特点？为什么？6.平原地区水闸消能防冲设计的任务是什么？池深设计应满足什么要求？7.简述温升、温降对拱坝应力及坝肩稳定的影响？8.第二套习题一、填空1.水工建筑物应根据其级别规定各项设计标准及要求，如_______________、_______________、_______________等等，以达到即安全又经济的目的。2.重力坝按构造可分为_______________坝、_______________坝、_______________坝三种型式。3.溢流重力坝既是_______________建筑物，又是_______________建筑物，其剖面设计在满足_______________和_______________要求的同时，还要满足_______________要求。4.拱坝中拱圈采用较大的中心角对_______________有利，而对_______________不利。5.拱坝设计中常以_______________描述河谷形状，以_______________表示拱坝坝体的厚薄程度。21 1.土石坝常见的排水型式有_______________、_______________、_______________和_______________。2.正槽式溢洪道泄水槽轴线与溢流坝轴线_______________，侧槽式溢洪道泄水槽轴线与溢流坝轴线__。3.有压隧洞称砌承受的主要荷载是_______________，断面形式一般采用_______________断面，无压隧洞称砌上的主要荷载是_______________，断面形式一般采用_______________断面。4.水闸闸基地下轮廓的布置一般采用_______________与_______________相结合的原则。5.渠道与河流、山谷、道路及另一条渠道相交时，修建的交叉建筑物主要有____、___和___等。一、判断正误1.重力坝坝基设置了排水设施后，有效地降低了坝基面的浮托力，对坝体稳定有利。（）2.作用在拱坝上的荷载，大部分通过竖向“梁”的作用传到坝基，少部分荷载将由“拱”的作用传到两岸岩壁上。（）3.土石坝坝顶高程由水库静水位加波浪高度再加安全加高确定。（）4.溢洪道出口的消能方式有挑流鼻坎式消能、底流式水跃消能、面流式水跃消能和消力戽消能。（）5.作用在隧洞称砌上的铅直岩体压力值，随着隧洞设置深度的增加而加大。（）6.水工隧洞固结灌浆的目的是使称砌与岩石紧密结合，改善称砌的受力条件和防渗。（）7.水闸整体式平底板，整体性强，抗震性能好，适应地基不均匀沉陷，一般多建在中等紧密偏差的地基上。8.由于拱式渡槽的主拱圈在温度降低时，拱轴要缩短，因此在拱圈内将会产生附加的轴向压应力。（）9.弧形闸门的挡水面板是圆弧形的，面板上水压力的合力通过旋转中心，对闸门起闭不产生阻力矩，故与平面闸门相比，启门力小。（）10.水利工程枢纽布置是根据枢纽任务确定建筑物的组成，并有机地、妥当地安排各建筑物的位置、型式和布置。（）二、名词解释1.水工建筑物2、重力坝的基本剖面3、浸润线4、弹性抗力5、坝下埋管三、问答题1.重力坝和拱坝是否都要设置纵缝和横缝？其作用有何不同？2.说明土石坝中反滤层的作用，并在图中所示心墙土坝中画出哪些部位需要设置反滤层。3.水闸在粘性土和砂性土地基上地下轮廓的布置有何不同？为什么？4.隧洞称砌的作用是什么？常用的称砌型式有哪几种？5.画出渡槽中设拉杆的矩形槽槽身横向计算简图，并说明简图绘制的理由。第三套习题一、填空1.溢流重力坝的消能措施有以下几种：①_____②_____③______④________。2.土石坝滑裂面的形状大致可归纳为________、_______和_______________三种形状。3.有压隧洞称砌上的主要荷载是____。而无压隧洞称砌上的主要荷载是____、____和___。4.水闸的闸孔尺寸根据已定的____和___，按照选定的闸孔型式、堰型，用_____计算确定。5.正槽式河岸溢洪道适用于___和____，当枢纽附近有适宜的___和有利的___时采用。6.渡槽水力计算的任务是确定___、____及___、___是否满足渠系规划的要求。7.倒虹吸管水力计算的任务是选定____，确定____和__。二、判断题1.重力坝设帷幕灌浆的目的是改善基岩的强度和整体性，提高坝体表层岩石的不透水性。2.均质土坝的上游坝坡，经常浸于水中，因承受水压力的作用，所以可以比下游坝坡陡些。3.水闸挡水后，因上下游水位差的作用，引起闸下和两侧的有压渗流。（）4.侧槽式河岸溢洪道溢流堰大致顺河岸等高线布置，因此，采用较长溢流堰开挖量增加不多。而可降低堰上水头，减少库区淹没面积。（）5.隧洞的断面形状，无压隧洞常采用圆形，而有压隧洞常采用城门洞形。（）6.21 土石坝水库枢纽中，因两岸地质条件或其他原因，不宜开挖隧洞时，采用坝下埋设涵管满足泄、放水的要求。（）1.当渠道沿线地面坡降大于渠道设计纵坡时，在适当位置修建跌水或陡坡。可以避免渠道的深挖、高填的现象。（）2.陡坡一般由进、出口连接段和陡坡段三部分组成。（）3.水利枢纽布置、坝址条件和坝型选择三者相互联系并相互制约。因此，选择坝址、坝型要同时进行枢纽布置，进行技术经济比较，通过方案论证选优。（）4.一般的说，技术先进、可行、经济合理、施工期短、运行安全，管理维修方便的水利枢纽布置方案是最好的方案。（）一、名词解释1.重力坝的坝基面上的扬压力2、接触流土3、正槽式溢洪道4、截水环5、水利枢纽二、解释与填图、画图1.下式为水闸底板沿地基面的抗滑稳定计算公式之一，说明式中符号的意义。2.板桥桥面构造如图示，标出标线所指部分的名称。3.下图为三层反滤料：砂（）、砂砾（）、砾石（）构成的排水体，请把它们填入图中适当的层内。4.画出水闸底板所受的地基反力和渗透压力的大致分布图三、问答题：1.简述倒虹吸管断面尺寸的确定方法。2.简述渡槽总体布置的内容和基本要求。第四套习题一、填空1.21 为了将工程安全和工程造价合理地统一起来，首先应对水利枢纽分_______________，然后对枢纽中的建筑物分_______________。1.重力坝的基本剖面是_______________，这个剖面应满足_______________、_______________的要求，而且是_______________。2.土石坝一般由_______________、_______________、_______________、_______________四部分组成。3.拱坝的泄水方式可以归纳为_______________、_______________、_______________及_______________等主要类型。4.水闸整体式平底板的强度计算一般采用_______________和_______________两种内力计算方法。5.溢洪道中泄槽纵坡必须_______________，使水流始终处于_______________，保证泄槽中水位不影响溢流坝自由泄流。6.有压隧洞衬砌上的主要荷载是_______________，断面形式一般采用_______________，无压隧洞衬砌上的主要荷载是_______________，断面形式一般采用_______________。7.作用在重力坝上的荷载主要有_______________、_______________、_______________、_______________、_______________、_______________、_______________，作用在拱坝上的荷载除上述荷载之外_______________是一项很重要的荷载。二、判断正误1.在进行重力坝及水闸的抗滑稳定计算时，均取一米长单宽进行计算。（）2.重力坝横缝的作用是减少温度应力，适应地基不均匀变形和满足施工要求。（）3.在粘性土料中渗透变形常以管涌和流土的形式出现。（）4.对顺河向地震惯性力，一般满库时按地震波向下游传播考虑，坝体受到向下游作用的地震惯性力。（）5.拱坝中拱圈厚度，对于一定的河谷，其拱中心角越大，拱圈厚度越小。（）6.水工隧洞固结灌浆的目的是使衬砌与围岩紧密结合，以改善衬砌的受力条件，并起防渗作用。（）7.对于无压隧洞一般检修闸门及工作闸门均布置在隧洞进口。（）8.水闸整体式闸底板具有防冲、防渗作用，不承受闸室及上部结构重量，其厚度应满足抗浮要求。（）9.拱坝一般选在年平均气温或略低时封拱，封拱温度低，有利于坝体的稳定。（）10.在大中型水闸中，由于闸室工程量在整个工程量中所占比重较大，因而适当降低闸底板高程，总的工程造价可能是经济的。（）三、简答题1.写出重力坝抗滑稳定分析的抗剪断公式，并说明公式中各项的意义。2.什么是扬压力？画出图示重力坝坝基的扬压力分布图。3.说明土石坝依照坝坡不同的滑动面型式采用的几种稳定分析方法以及适用条件。4.土坝坝身排水的作用是什么？绘图说明常用的坝身排水型式有几种？5.简要说明拱坝应力计算拱冠梁法的基本原理。6.水闸一般采用何种消能方式？原因是什么？多采用哪些消能防冲设施？7.侧槽式溢洪道由哪几部分组成？适用于什么条件？8.水工隧洞衬砌的作用是什么？第五套习题一、填空1.水利工程与其他土建工程相比，除了_______________之外，还具有如下特点：_______________、_______________、_______________和_______________。2.溢流重力坝的孔口型式有_______________和_______________两种。溢流坝的溢流面曲由_______________、_______________和_______________三部分组成，其设计要求是_______________和_______________。3.对于一定的河谷，圆弧形水平拱圈拱坝的拱中心角取的大些，_______________有利，而且坝体厚度_______________，但对_______________不利。4.土石坝一般由_______________、_______________、_______________和_______________四部分组成。通常土石坝做成变坡，一般是沿高程每隔_______________变一次坡_______________相邻坡率差值为_______________。5.水闸一般由_______________、_______________和_______________三部分组成，具有_______________和_______________的双重作用。6.工作闸门布置于_______________的隧洞为有压洞，有压洞工作时，洞内水流_______________，有压洞的断面型式一般采用_______________，其衬砌上的主要荷载是_______________。二、判断题1.重力坝固结灌浆的目的是改善基岩的强度和整体性，降低基岩透水性。（）2.21 重力坝的纵缝对坝体应力的影响是，上游坝面为正坡时，坝踵有可能产生拉应力；当上游坝面为倒坡时，坝踵压应力增加对强度有利；当上游坝面铅直时没有影响。（）1.拱坝的拱端应尽量做成半径向的拱座，以使拱端推力接近垂直于拱座面，减小向下游滑动的剪力。（）2.在拱坝和重力坝设计中，均需考虑温度应力，这是由于它们都是超静定结构。（）3.土石坝渗流分析的目的是确定坝身浸润线位置、渗透流量和渗透坡降等。（）4.土石坝的水平裂缝大多发生于较薄的粘土心墙中，这主要是由于心墙对坝壳产生的拱效应面所致。（）5.对小型工程，由于两岸连接建筑物在整个水闸工程中所占的比例较大，所以水闸底板定的高些，两岸连接接建筑物可低些，总的工程造价可能是经济的。（）6.为使结构简单、施工方便、溢洪道泄水槽在平面上的布置应尽量做到：直线、等宽、对称。（）7.水流掺气是减免空蚀的有效措施，近年来在溢洪道中的应用不断增多。（）8.隧洞衬砌的作用是：防止围岩变形发展、承载、防渗、减小糙率和保护围岩免受水流、温度、干湿等的破坏作用。（）一、问答题1.提高重力坝抗滑稳定的措施有哪些？2.重力坝帷幕灌浆的目的如何？孔深如何确定？3.拱坝理想的地形条件是什么？4.土石坝砂砾石地基处理的任务是什么？有哪些工程措施？5.弹性地基梁法计算水闸整式平底板内力的原理是什么？6.正槽式溢洪道有哪几部分组成？布置特点如何？适于何种地形条件？7.水闸底流消能的工程措施有哪些？各部分作用如何？8.什么叫隧洞衬砌上的山岩压力和弹性抗力？二者有何异同点？第六套习题一、填空。1.作用在重力坝上的地震荷载有_______________、_______________和_______________，其中_______________的计算公式为,式中F与_______________有关。2.拱坝理想的地形条件是_______________、_______________、_______________、_______________，一般情况下，河谷_______________愈小，建成的拱坝愈薄。3.土石坝防渗体的作用是_______________和_______________。防渗体材料多采用_______________和_______________等。防渗体截面厚度取决于_______________。4.水闸底板高程确定需考虑的因素有_______________、_______________和_______________，一般情况下，拦河闸底板高程_______________，进水闸底板高程_______________。二、判断题1.重力坝坝基防渗帷幕的厚度应满足抗渗要求，即帷幕内渗透坡降不超过规定的容许坡降[J]，[J]值愈大，则帷幕厚度愈小。【】2.一般情况下，温降使拱坝坝体内弯矩和剪力增加，对坝体应力不利，但对坝肩稳定有力。【】3.拱坝应力计算时，必须计入地基位移影响，是由于拱坝地形地质条件复杂，地基位移不可忽略。【】4.在土石坝的土质防渗体与坝壳之间、渗流出口处或渗流进入排水体处均须设置反滤层，以滤土排水，防止发生管涌和流土。【】5.对较薄的粘土心墙，已经沉降稳定的坝壳对正在沉降中的心墙产生拱效应，有可能产生水平裂缝。【】6.水闸闸基进行换土垫层处理适用于软弱粘性土，垫层厚度取决于软弱土层的承载力和垫层土的传力扩散角。【】7.水闸下游翌墙的作用是引导出闸水流均匀扩散，其扩散角宜采用7º～12º，其顺水流向投影长度应大于或等于消力池长度，以避免发生折冲水流和波状水跃。【】8.溢洪道泄水槽在平面上应尽量采用直线、等宽、对称布置，以减小高速水流对结构的不利影响，且方便施工。【】9.正槽式溢洪道溢流堰轴线与泄水槽轴线垂直，水流平顺，超泄洪水能力大，但需河谷一岸有高程适宜的马鞍地形或溢流堰下游有阶状台地。【】10.有压与无压隧洞中的通气孔均用于泄流时补气，稳定流态，及检修时补气和排气。【】三、简答题1.画出重力坝常用的使用剖面形态，并说明分别适用于什么情况。2.说说溢流坝段的横缝布置有哪两种方式，各有什么优缺点。3.简述为什么说拱坝是一种很优越的坝型。4.简述什么是拱坝应力分析中的拱梁法和拱冠梁法，二者有何重要不同。5.土石坝坝坡稳定分析时，用总应力法和有效应力法计算土体抗剪强度有何不同？6.土石坝排水体有哪几种型式？分别适用于什么情况？21 1.平原地区水闸为什么一般采用底流消能，底流消能工设施有哪些？2.水闸整体式底板内力计算时，为何要计算不平衡剪力？不平衡剪力在闸墩和底板上按什么分配？（定性分析，不抄公式）第七套习题一、填空1.重力坝的基本剖面是在三种主要荷载：_______________、_______________、_______________作用下，满足_______________与_______________要求时求得的_______________剖面。实用剖面除满足上述要求外，还应满足_______________与_______________要求，并能承担_______________荷载。2.由于拱坝的双向传力特征，作用于拱坝上的水平径向荷载将一部分通过_______________传给_______________，另一部分通过_______________传给_______________。_______________是拱坝安全的必备条件。3.按防渗体材料与设置位置不同，碾压式土石坝可分为_______________、_______________和_______________，其中_______________多用于高坝。4.侧槽式溢洪道溢流堰轴线与其泄水槽轴线_______________，水流过堰后必须_______________进入泄水槽。二、判断正误1.重力坝的分缝内均应设键槽，槽面尽量与主应力方向平行或垂直，以减小缝面剪力。【】2.作用于重力坝与拱坝上的水平向地震惯性力，一般只考虑顺河流方向的，满库时指向下游，空库时指向上游。【】3.在宽阔河谷中，拱坝水平拱圈轴线采用三心圆弧较单心圆弧更有利于改善坝肩稳定及中央坝段的应力状态，但不利于拱端部位的应力情况。【】4.流土形式的渗透变形常发生于粘性土或级配良好的无粘性土坝坡中。【】5.水闸底板高程定得低些，有利于减小闸室工程量，但对下游消能防冲不利。【】6.有压隧洞的工作闸门一般布置于出口，这有利于下游消能和泄流时门后补气。【】7.溢洪道泄水槽的底坡一般大于临界坡度，这有利于保证溢流堰为自由出流，加快泄洪，但将会增加其开挖量。【】8.隧洞回填灌浆的目的，是为了改善衬砌与围岩间的传力条件，减少渗漏，并减小山岩压力。【】三、简答题1.归纳总结溢流重力坝有哪些设计内容。2.画出双曲拱坝拱冠梁剖面，并论述具有哪些优越特性。3.对图示不透水地基上的均质坝，应用达西定律写出其单宽流量q及浸润线方程的表达式。4.简述溢洪道泄水槽中掺气减蚀装置的组成及工作原理。5.简述水闸闸室稳定计算包括哪些内容，并写出相应公式。6.简述隧洞衬砌有哪些种型式？分别适用于什么情况？7.简述何谓“基本荷载组合”与“特殊荷载组合”？区分二者的意义是什么？第八套习题一、填空1.为了将工程安全和造价合理地统一起来，规范规定对水利枢纽按其_______________、_______________及_______________分为_______________等。2.溢流重力坝的溢流面由_______________、_______________和_______________组成。3.拱坝的泄流方式有_______________、_______________、_______________和_______________。4.重力坝是依靠_______________维持坝身稳定，而拱坝的稳定主要是依靠_______________。5.有压隧洞的断面形式一般采用_______________，工作闸门布置在_______________；无压隧洞的断面形式一般采用_______________，工作闸门布置在_______________。6.土石坝粘土心墙的顶部高程应高出_______________0.3～0.6m，且不低于_______________。7.正槽式溢洪道一般由_______________、_______________、_______________、_______________和_______________组成。8.水利枢纽按其作用可分为_______________和_______________枢纽。二、判断正误1.溢流重力坝的底流消能适用于水头低、流量大、下游水深低于跃后水深及地基较好的情况。（）2.进行溢流坝和非溢流坝段抗滑稳定计算时，均取1m宽坝体进行计算。（）3.重力坝横缝的作用是减少温度应力，适应地基不均匀沉陷和满足施工要求。（）4.扬压力对重力坝的稳定不利，但可以使坝基压应力减小，所以对应力有利。（）5.某时刻封拱温度高于坝体温度，此时坝体内应力处于不利状态。（）6.土石坝上游坝坡比下游坝坡为缓的原因之一是在饱和状态下土体抗剪强度降低。（）21 1.水工隧洞固结灌浆的目的是，称砌与围岩紧密结合，改善传力条件，并起防渗漏作用。（）2.平整称砌适用于围岩坚固完整，但抗渗性能较差的隧洞。（）3.分离式底板具有防冲、防渗作用，但不承担上部结构重量，其厚度应满足抗浮稳定要求。（）4.为了避免转弯及断面尺寸变化时，高速水流给工程带来不利影响，泄水槽在平面布置上应尽量做到：直线、等宽、对称。（）一、简答题1.说明重力坝为何要进行材料分区？画出表示非溢流重力坝剖面的不同材料分区。2.写出重力坝抗滑稳定计算的抗剪断公式，说明式中各项的物理意义。3.反滤层的作用是什么？说明反滤层设计中，公式～5，的含义。4.简要说明拱坝应力计算拱冠梁法的基本原理是什么？5.试绘图表示土石坝排水设备中任意三种排水体型式。6.什么叫水闸的地下轮廓线？其布置原则是什么？7.海漫的作用有哪些？并说明海漫是怎样调整流速分布的？8.隧洞开挖后为何要进行称砌？隧洞称砌有哪些型式？第九套习题一、填空1.侧槽式溢洪道一般由_______________、_______________、_______________、_______________和_______________五部分组成，大多设置于较陡的岸坡上，其溢流堰轴线与泄水槽轴线_______________。2.为减免高速水流对工程带来的不利影响，溢洪道泄水槽的平面布置应尽量做到：_______________、_______________、_______________。3.水工隧洞按其工作时的水流状态不同，分为_______________和_______________。工作闸门布置于进口的隧洞一般为_______________，其洞身断面型式一般采用_______________，洞身纵坡一般采用_______________，隧洞称砌上所受的荷载主要有_______________、_______________、_______________和_______________等。4.水工隧洞进口建筑物的型式主要有⑴_______________，⑵_______________，⑶_______________，及⑷_______________，几种，其中第⑴种型式适于_______________情况。5.水闸是一种具有_______________和_______________双重作用的低水头水工建筑物。开敞式水闸一般由⑴_______________、⑵_______________、⑶_______________三部分组成。其中⑴、⑵的作用分别是_______________、_______________。二、判断题1.为了减免动水压力和空蚀对工程的破坏作用，溢洪道泄水槽纵坡坡度变化不宜过多，当随地质地形条件变化必须变坡时宜用曲线连接。（）2.因为正槽式溢洪道的溢流堰轴线与泄水槽轴线垂直，所以水流过堰后面转弯90º进入泄水槽。（）3.水工隧洞的平整称砌一般厚度较小，强度较低，不足以承担荷载和阻止围岩变形，所以只适用于坚固，完整的围岩和水头较低的情况。（）4.隧洞固结灌浆的目的是使称砌与围岩结合紧密，改善传力条件和减少渗漏。（）5.喷锚称砌可以及时加固围岩，阻止围岩变形发展，又与围岩结合紧密，与围岩共同变形，有一定柔性，是一种经济有效的称砌型式。（）6.水闸抗滑稳定计算时，与重力坝一样，均取一米宽结构进行计算。（）7.平原河道上的拦河闸，若河床地质条件差，水闸底板高程宜定得高些。（）8.水闸排水体起点布置得愈靠上游，对闸室稳定愈有利，对渗透变形愈不利。（）9.桩基水闸中桩基的作用是提高水闸承载力和抗滑稳定性，减小闸室沉降。（）10.水闸采用弧形闸门可以减少闸门启门力，减少空蚀破坏，降低闸墩高度，缩小闸墩长度。（）三、问答题1.水工隧洞有哪些用途？选线应考虑哪些因素？2.水工隧洞中通气孔的作用是什么？3.隧洞称砌的作用是什么？4.什么叫隧洞衬砌上的山岩压力和弹性抗力？二者有何异同？5.什么叫水闸的地下轮廓线和闸基防渗长度？水闸地下轮廓线布置的原则是什么？6.提高水闸抗滑稳定性有哪些工程措施？7.用截面法和弹性地基梁法计算整体式水闸闸底板内力时，为何必须计入单宽板条上的不平衡剪力？8.谈谈土石坝防渗体与排水体的作用分别是什么？第十套习题一、填空题：1.21 在蓄水枢纽建设中，坝址坝型选择需考虑的主要因素是______________、______________、______________及______________。1.水利枢纽一般是根据其______________、______________及______________分为______________等。2.重力坝上作用的荷载主要有______________、______________、______________、______________、______________、______________和______________。对拱坝除了承受上述荷载外，______________是一项很重要的荷载。这是因为______________。3.土石坝坝坡稳定分析的方法有______________、______________、和______________，其分别适于______________、______________、和______________情况。4.正槽式溢洪道由______________、______________、______________、______________和______________五部分组成。其适宜的地形条件是______________或______________。5.水闸一般由______________、______________和______________三部分组成，具有______________和______________的双重作用。6.拱式渡槽的支撑结构由______________、______________和______________组成，其中______________是主要承重构件。一、判断题1.当拱坝封拱温度高于坝体温度时称温降，温降对坝体应力有利，对坝肩稳定不利。（）2.重力坝固结灌浆的目的是降低坝底扬压力，减少渗漏和坝基渗透变形。（）3.对于有压隧洞，一般工作闸门与检修闸门均布置于进口，洞身衬砌上承受的主要荷载是山岩压力。（）4.有坝引水枢纽的布置形式按取水口的多少分为一首制和多首制二大类。（）5.平原地区水闸一般采用底流消能，主要是因为平原水闸挡水水头低，泄流量和下游水位变幅大和河床抗冲能力差。（）二、绘图说明题1.绘图表示溢流重力坝剖面，并说明溢流面各段曲线名称。2.试绘一双曲拱坝拱冠梁平面图图形。3.试绘一土坝坝体剖面图，并按所学知识表示出上下游坝坡坡度值。4.试绘图说明水闸闸室由哪几部分组成。5.试绘图说明渠道上桥梁的桥面系统由哪几部分组成。三、名词解释1.扬压力：2.温升：3.地下轮廓线：4.回填灌浆：5.活载：四、问答题1.写出重力坝抗滑稳定分析的抗剪断强度公式，并说明公式中各项符号的物理意义。2.土石坝砂砾石地基处理有哪些方法？分别适用于什么情况？3.提高水闸闸室抗滑稳定性有哪些措施？4.隧洞衬砌的作用是什么？隧洞衬砌有哪些类型？5.倒虹吸管路布置有哪些型式？分别适用于什么情况？土石坝部分一、填空题1．土石坝按施工方法可分为            、            、和           等形式。2．土坝按防渗体的位置分为         、      、     、     。3．土石坝的剖面拟定是指             、              、和              的拟定。4．在土石坝的坝顶高程计算中，超高值Y=             （写出公式）。公式中各字母代表的含义是：            、               、              。5．碾压式土石坝上下游坝坡常沿高程每隔10～30m设置          ，宽度不小于1.5～2.0m，一般设在           。21 6．当有可靠防浪墙时，心墙顶部高程应                  ，否则，心墙顶部高程应不低于           。 7．由于填筑土石坝坝体的材料为          ，抗剪强度低，下游坝坡平缓，坝体体积和重量都较大，所以不会产生      。8．土石坝挡水后，在坝体内形成由上游向下游的渗流。坝体内渗流的水面线叫做      。其下的土料承受着      ，并使土的内磨擦角和粘结力减小，对坝坡稳定      。9．土石坝可能滑动面的形式有            、            和复合滑裂面。10.   土石坝裂缝处理常用的方法有             、             、            等。11.   土石坝管涌渗透变形中使个别小颗粒土在孔隙内开始移动的水力坡降          ；使更大的土粒开始移动，产生渗流通道和较大范围内破坏的水力坡降称         。12.   在土石坝的坝坡稳定计算中，可用替代法考虑渗透动水压力的影响，在计算下游水位以上、浸润线以下的土体的滑动力矩时用   重度，计算抗滑力矩时用     重度。13.   土石坝的上游面，为防止波浪淘刷、冰层和漂浮物的损害、顺坝水流的冲刷等对坝坡的危害，必须设置            。14.   土石坝砂砾石地基处理属于“上防”措施，铅直方向的有           、板桩、         和帷幕灌浆。15.   砂砾石地基一般强度较大，压缩变形也较小，因而对建筑在砂砾石地基上土石坝的地基处理主要是解决        。16.   土石坝与混凝土坝、溢洪道、船闸、涵管等混凝土建筑物的连接，必须防止接触面的         ，防止因         而产生的裂缝，以及因水流对上下游坝坡和坝脚的冲刷而造成的危害。17.   土坝的裂缝处理常用的方法有       、        、        等。18.   土石坝的渗漏处理时，要遵循“     ”的原则，即在坝的上游坝体和坝基     、阻截渗水，在坝的下游面设          排出渗水。二、单项选择题1．土石坝的粘土防渗墙顶部高程应（   ）。A、 高于设计洪水位B、 高于设计洪水位加一定超高，且不低于校核洪水位C、 高于校核洪水位D、 高于校核洪水位加一定安全超高2．关于土石坝坝坡，下列说法不正确的有（   ）。A、 上游坝坡比下游坝坡陡B、 上游坝坡比下游坝坡缓C、 粘性土料做成的坝坡，常做成变坡，从上到下逐渐放缓，相邻坡率差为0.25或0.5D、 斜墙坝与心墙壁坝相比,其下游坝坡宜偏陡些,而上游坝坡可适当放缓些3．反滤层的结构应是（   ）。A、层次排列应尽量与渗流的方向水平B、各层次的粒径按渗流方向逐层增加C、各层的粒径按渗流方向逐渐减小，以利保护被保护土壤D、不允许被保护土壤的细小颗粒（小于0.1mm的砂土）被带走21 4．砂砾地基处理主要是解决渗流问题，处理方法是“上防下排”,属于上防的措施有（   ）。A、 铅直方向的粘土截水槽、混凝土防渗墙、板桩B、 止水设备C、 排水棱体D、 坝体防渗墙5．粘性土不会发生（    ）。A、管涌           B、流土          C、管涌或流土         D、不确定6．下列关于反滤层的说法不正确的是（   ）。A、 反滤层是由2～3层不同粒径的无粘性土料组成，它的作用是滤土排水B、 反滤层各层材料的粒径沿渗流方向由大到小布置。C、 相邻两层间，较小层的颗粒不应穿过粒径较大层的孔隙D、 各层内的颗粒不能发生移动7．土石坝上、下游坝面如设变坡，则相邻坝面坡率差值一般应在（   ）范围内。A、0.35—0.45               B、0.15—0.25C、0.25—0.50               D、0.50—0.758．一般坝顶不允许溢流的坝型为（   ）。A、拱坝                      B、浆砌石坝C、土石坝                    D、混凝土重力坝9．不能够降低土坝坝体浸润线的排水设备有（   ）。A、堆石棱体排水              B、褥垫式排水C、贴坡式排水                D、管式排水10．粘性土的填筑标准是（   ）。A、最优含水率              B、孔隙率C、相对密度                D、设计干重度及相应的含水率11．土坝护坡的临时紧急抢护措施之一是(   )。A、填补翻修                  B、干砌石缝粘结C、砂袋压盖                  D、框格加固12．绕坝渗漏的具体表现是(   )。A、绕过坝的底部        B、通过坝体端部两岸山体C、从坝体穿过          D、渗水从坝体和建筑物接触面通过13．当滑裂面通过无粘性土，坝坡部分浸入水中时为（    ）形滑裂面。A、折线           B、直线           C、曲线           D、复合三、名词解释1．土石坝，2．流土 ， 3．管涌，4．流网，5.反滤层6．浸润线，7．褥垫排水，8．粘性土截水槽，9．接触渗漏四、判断题1．上游坝坡长期处于水下饱和状态，水库水位也可能快速下降，为了保持坝坡稳定，上游坝坡常比下游坝坡为缓。（   ）2．土石坝的坝坡特征为，上部坡缓，下部坡陡。                       （   ）3．心墙坝的上、下游坝坡均比斜墙坝的缓。                           （   ）21 4．有限深透水地基上的心墙坝,一般都做有截水槽以拦截透水地基渗流。心墙土料的渗透系数常比坝壳土料的小得多,故可近似地认为上游坝壳中无水头损失,心墙前的水位仍为水库的水位。           （   ）5．在渗流作用下，坝体或坝基中的细小颗粒被渗流带走逐步形成渗流通道的现象称为流土。（   ）6．粘性土的颗粒之间存在有凝聚力（或称粘结力），渗流难以把其中的颗粒带走，一般不易发生流土。（   ）7．反滤层一般是由2-3层不同粒径的非粘性土、砂和砂砾石组成的。层次排列应尽量与渗流的方向垂直，各层次的粒径则按渗流方向逐层减小。                                              （   ）8．土石坝失稳形式主要是坝坡滑动或坝坡与坝基一起滑动。             （   ）9．滑裂面通过无粘性土时，滑裂面的形状可能是曲线。                 （   ）10、用瑞典圆弧法计算土石坝坝坡稳定问题，没有考虑土条间的相互作用力，计算出的抗滑稳定安全系数偏小。（   ）11．简化毕肖普法计算土石坝坝坡稳定时，近似考虑了土条间相互作用力的影响。（  ）12．流土这种渗透变形主要发生在粘性土体的渗流出口处。              （   ）13．用替代法计算下游坝坡稳定时，可将下游水位以上、浸润线以下的土体在计算滑动力矩时用浮重度，而计算抗滑力矩时则用饱和重度。                                                   （   ）14．孔隙水压力在土体滑动时能产生摩擦力，增大粘性土体的抗剪强度。   （   ）15．心墙坝、斜墙坝作防渗设施的土料应具有足够的防渗性与坝壳材料的渗透系数之比最好不大于1／100。     （   ） 16．非粘性土料是填筑坝体或坝壳的主要材料之一，对它的填筑密度也应有严格的要求。压密程度一般用填土的干重度γd来表示。                                                                          （   ）17．斜墙与下游坝体之间，应根据需要设置过渡层。                            （   ）18．排水设施应具有充分的排水能力，不至被泥沙堵塞，以保证在任何情况下都能自由地排出全部渗水。（   ）五、简答题1．土石坝的特点是什么？试与重力坝、拱坝作比较？2．土石坝的主要类型有哪些？各有什么优缺点？3．土石坝的基本剖面为什么是梯形？4．确定土石坝坝顶高程和重力坝坝顶高程的不同点是什么？5．土石坝的上、下游坝坡通常采用值的范围如何？为什么上游坝坡比下游坝坡平缓？6．渗流分析的任务是什么？有哪些方法？常用的理论方法是什么？它的基本假定是什么？　7． 什么叫流网？它由哪些线构成？绘制流网的基本原则是什么？土石坝渗流域的边界各是什么线？8． 叙述手绘流网的方法步骤？9．土石坝渗流变形有哪几类？各自的特点是什么？10．防止渗流变形的措施有哪些？21 11．重力坝与土石坝的稳定概念有什么不同？影响土石坝稳定的因素有哪些？12．土石坝坝坡滑裂面的形状有哪几种？在什么情况下易产生何种滑裂面？13．圆弧法的基本假定是什么？如何用简化的毕肖普法计算坝坡稳定安全系数？14．怎样确定滑弧的最小稳定安全系数？15．土石料的填筑标准是什么？在土料设计中何种土料主要控制何种指标16．土石坝为什么要设防渗体？防渗体有哪些形式？17．土坝排水设备的作用是什么？常用的坝体排水有哪些形式？18．土石坝为什么要设置反滤层？设置反滤层应遵循什么原则？通常应在哪些部位设置反滤层？19．简述土坝砂卵石地基的处理方法20．为什么要进行地基处理？21.土石坝与坝基、岸坡及其它建筑物连接时应注意什么问题？22．土石坝的检查和养护内容是什么？23．土石坝裂缝分哪几种？其特征和处理方法是什么？24．分析土石坝运用中渗漏原因及处理措施。25．土石坝滑坡的主要特征是什么？如何预防滑坡，并说明处理滑坡的措施。六、计算题1.某均质土坝修建在不透水地基上，坝体下游设有棱体排水，坝体土料的渗透系数k=1×10-8m/s，坝体断面见下图，试计算坝体的渗流量。2.绘计算简图说明怎样确定最危险滑弧圆心的位置。3．某均质土坝建在不透水地基上，坝高Hd=37m,上游坝坡为1：3，下游坝坡为1：2.5，坝体土料渗透系数K=5×10-8m/s,其它尺寸如图所示，已知浸润线在下游坝坡上的逸出高度为1.5m，求单位坝长的渗流量及浸润线方程。21 拱坝部分一、填空题1.     拱坝是一空间壳体结构,其坝体结构可近似看作由一系列凸向上游的__________和一系列竖向__________所组成,坝体结构既有拱作用又有梁作用，因此具有双向传递荷载的特点。2.     拱坝所承受的水平荷载一部分由________的作用传至两岸岩体，另一部分通过_______的作用传到坝底基岩，拱坝在外荷载作用下的稳定性主要是依靠__________的反力作用，并不完全依靠坝体重量来维持稳定。这样就可以将拱坝设计得较薄。3.     拱结构是一种________，在外荷作用下内力主要为___________，有利于发挥筑坝材料（混凝土或浆砌块石）的抗压强度。4.     拱坝坝身不设___________，其周边通常是固接于基岩上，因而__________和________对坝体应力的影响较显著，设计时，必须考虑基岩变形，并将温度荷载作为一项主要荷载。5.     拱坝理想的地形应是左右两岸_______，岸坡______无突变，在平面上向下游______的峡谷段。6.     坝址处河谷形状特征常用河谷的_________及____________两个指标来表示。7.     拱坝的厚薄程度，常以坝底最大厚度T和最大坝高H的比值，即___________来区分。8.     拱坝理想的地质条件是；基岩_______单一、完整稳定、强度________、刚度大、透水性小和耐风化等。9.     拱坝按拱坝的曲率分_____________、___________。10.  拱坝按水平拱圈形式分可分为_________    __、________________、_____________。11.  静水压力是坝体上的最主要荷载，应由拱、梁系统共同承担，可通过___________、来确定拱系和梁系上的荷载分配。12.  混凝土拱坝在施工时常分段浇筑，最后进行___________，形成整体。13.  温降时拱圈将缩短并向下游变位，由此产生的弯矩、剪力及位移的方向都与库水压力作用下所产生的弯矩、剪力及位移的方向__________，但轴力方向__________。14.  当坝体温度高于封拱温度时，称温升，拱圈将伸长并向上游变位，由此产生的弯矩、剪力和位移的方向与库水压力所产生的方向__________，但轴力方向则__________。15.  拱坝坝身的泄水方式有：__________、__________、__________及__________等。16.  水流过坝后具有__________现象，水舌入水处单位面积能量大，造成集中冲刷，因此消能防冲设计要防止发生危害性的河床集中冲刷。17.  拱坝坝基的处理措施有坝基开挖、__________、__________、__________、坝基排水、断层破碎带和软弱夹层的处理等。18.  在防渗帷幕下游侧应设置__________，以减小坝底扬压力。二、单项选择题1.下列说法正确的是（  ）A、对于一定的河谷、一定的荷载，当应力条件相同时，拱中心角2φA愈大（即R愈小），拱圈厚度T愈小，就愈经济。B、很大的中心角容易满足坝肩稳定的要求。C、当拱厚T一定，拱中心角愈小，拱端应力条件愈好D、从经济和应力考虑，采用较小中心角比较有利。2．在V形和接近V形河谷中，多采用（    ）A、等半径拱坝。               B、等中心角拱坝。C、变半径、变中心角拱坝。     D、双曲拱坝。21 3．（   ）应力分析方法假定坝体由若干层独立工作的水平拱圈叠合而成，每层拱圈可作为弹性固端拱进行计算。A、有限元法。                 B、拱梁分载法。C、纯拱法。                   D、壳体理论计算方法。4．（  ）泄洪方式，其溢流面曲线由溢流坝顶和紧接其后的泄槽组成。A、自由跌流式。               B、鼻坎挑流式。C、滑雪道式。                 D、坝身泄水孔式。三、名词解释1.    拱冠梁，2.    双曲拱坝，3.    封拱温度，4.    温度荷载，5.    拱冠梁法，6.    空中冲击消能，7.    水垫消能，8.    滑雪道泄洪，9.     重力墩四、判断题1．拱坝的筑坝材料体积比同一高度的重力坝体积约可以节省1/3～2/3，因而，拱坝是一种比较经济的坝型。（  ）2．拱坝在外荷载作用下的稳定性完全依靠坝体重量来维持稳定。          （  ）3．拱坝坝身设永久伸缩缝以适应地基不均匀沉陷。                     （  ）4．左右对称的U形河谷最适宜发挥拱的作用。                          （  ）5．在拱坝形成整体前，各坝段的自重变位和应力已形成，全部自重应由悬臂梁承担。（  ）6．拱坝坝体一般较薄，坝体内部扬压力对应力影响不大，对薄拱坝通常可忽略不计。（  ）7．对于拱坝，在一般情况下，温升对坝体应力不利；温降将使拱端推力加大，对坝肩稳定不利。（  ）8．拱坝河谷一般比较狭窄，当泄流量集中在河床中部时，两侧易形成强力回流，淘刷岸坡，因此消能防冲设计要防止岸坡冲刷或淘刷。                          （  ）9．为了提高坝底与基岩接触面上的抗剪强度和抗压强度，减少接触面的渗漏，要进行固结灌浆。         （  ）10．拱坝防渗帷幕的要求比重力坝的要求更为严格。                （  ）五、简答题1.        拱坝对地形和地质条件的要求？2.        拱坝的特点有哪些？3.        拱坝按曲率和水平拱圈形式各分为哪些类型？　4.        拱圈中心角如何确定？　5.        为什么左右对称的V形河谷最适宜发挥拱的作用？　6.        作用于拱坝的荷载主要有哪些？　7.        拱坝为什么在稍低于年平均温度时进行封拱？　8.        简述温度变化对拱坝内力及坝肩稳定的影响。　9.        拱坝平面布置形式有哪些？　10.     对拱坝布置有何要求？拱坝布置的步骤是什么？　11.     拱坝坝肩稳定分析目前常用什么方法？其基本假定是什么？　12.     拱坝坝肩岩体滑动面形式有哪几种？　13.如拱坝局部或整体稳定性不能满足要求时，可采取哪些工程措施？　14.拱坝坝身泄流方式有哪几种？各自的优缺点是什么？15.拱坝泄流具有哪些特点？21 16.拱坝消能形式通常有哪几种？17.拱坝对筑坝材料有何要求？18.拱坝坝体为什么分缝？有几种类型？接缝如何进行处理？水闸部分一、填空题1.   水闸是一种低水头的水工建筑物，兼有          和          的作用，用以             、              ，以满足水利事业的各种要求。2.   水闸按所承担的任务分为         闸、         闸、          闸、       闸和         闸。3.   水闸由          段           段和          段组成。4.   水闸下游易出现的不利流态有           和                 。5.   消能设计的控制条件一般是上游水位高，闸门    开启和单宽流量    。6.   底流消能设施有        式、         式、        式三种形式。7.   水闸防渗设计的原则是在高水位侧采用      、       、     等防渗措施，在低水位侧设置       设施。8.   闸基渗流计算的方法有       法、           法和       法。9.   改进阻力系数法把复杂的地下轮廓简化成三种典型流段，        段及        段和          段。10.直线比例法有         法和         法。11.闸底板上、下游端一般设有齿墙，因为有利于            ，并          。12.闸墩的外形轮廓应满足过闸水流            、          小和          大的要求。13.工作桥的作用是                                   ，交通桥的作用是                                               。14.对于软弱粘性土和淤泥质土，应采用           地基处理方法。二、单项选择题1.（   ）闸孔形式结构简单、施工方便，但自由泄流时流量系数较小，易产生波状水跃。A、驼峰堰型              B、曲线堰型C、胸墙孔口型            D、宽顶堰型2.   验算水闸的过流能力时，计算的过流能力与设计流量的差值不得超过（   ）。A、±8%                 B、±5%   C、±10%                D、±3%3.   底流消能是在水闸下游产生（   ）水跃来进行消能的。21 A、临界                  B、淹没C、远驱                  D、稳定4.   混凝土铺盖与底板连接处设（   ）止水效果较好。A、沥青麻袋              B、紫铜片C、柏油油毛毡            D、塑料带5.   对于密实的地基或岩基，采用（   ）底板较合适。A、整体式                B、箱式          C、反拱式                D、分离式6.   在动水中关闭静水中开启的闸门是（   ）。A、工作闸门              B、检修闸门C、事故闸门              D、平面闸门7.   适用于弧形闸门侧止水的是（   ）。A、P型                   B、L型C、刀型                   D、♀型8.   水闸翼墙的高度为6~10m，用（   ）形式的挡土墙较合适。A、重力式                B、扶壁式C、悬臂式                D、空箱式三、名词解释1.     涵洞式水闸，2.     节制闸，3.     折冲水流，4.     地下轮廓线5.     弹性地基梁法，6.     倒置梁法，7.     不平衡剪力8.     圆弧式翼墙9.     波状水跃，10.  抛石防冲槽四、判断题1.   闸孔孔数少于8孔时，应采用奇数孔，利于对称开启闸门，改善下游水流条件。（   ）2.   勃莱法认为渗流在水平方向流动和垂直方向流动，消能效果是不一样的，后者是前者的三倍。（   ）3.   铺盖的厚度是根据铺盖土料的允许水力坡降值计算确定的。                    （   ）4.   铺盖具有较好的防渗效果，所以越长越好。                                  （   ）5.   水闸的侧向绕渗为有压渗流，不必考虑侧向防渗措施。                        （   ）6.   闸底板的长度只与地基情况有关，与水头无关。                              （   ）7.   水闸进行荷载计算时，计算单元为沿水闸轴线方向取单位长度一米，计算各种荷载值的大小 （   ）8.   边荷载对底板内力的影响，只与地基性质有关，与施工程序无关。            （   ）五、简答题1.   水闸有哪些工作特点？  2.  闸底板高程的确定对于大型水闸和小型水闸有何区别？为什么？3.  底流消能在闸下产生的淹没水跃的淹没度为多少？能变大或变小？4.  海漫的作用是什么？对海漫有哪些要求？ 21 5.  采取哪些工程措施可以防止闸下产生波状水跃及折冲水流？  6.  对于粘性土地基和砂性土地基地下轮廓的布置有何不同？  7.  闸墩的墩顶高程如何确定？8.  平面闸门与弧形闸门相比较各有何优缺点？9.  当采用混凝土铺盖时，应如何计算作用水闸上的上游水平水压力？并绘图表示。10.   当闸室的抗滑稳定安全系数不满足要求时，应采用哪些措施？11.  水闸联接建筑物的作用？翼墙的布置应注意哪些问题？重力坝部分一、填空题1.     重力坝是指                             。其坝轴线一般为直线，垂直于坝轴线方向设           ，将坝体分成若干个坝段，每一个坝段相当于固接于地基上的             。2.    坝高是指                       之间的高度。3.    重力坝按坝高可分为           、         、         三类。按泄水条件可分为            、            。按坝体结构形式可分为           、            、         和         。4.    重力坝承受的主要荷载是呈三角形分布的          ，控制坝体剖面尺寸的主要指标是         、          ，重力坝的基本剖面是      形。5.    挑流消能一般适于            。挑射角度一般为20°~25°。若挑射角度加大，           增大，且           加深。6.    非溢流坝的坝顶或防浪墙顶必须高出库水位，其高出库水位的高度为：△h=hl+hz+hc,其中hl表示                ，hz表示            ，hc表示                。7.               表示地震对建筑物的影响程度。        越大，表示对建筑物的破坏越大，抗震设计要求越高。8.    按承载能力极限状态设计时，应考虑           和         两种作用效应组合。9.    按正常使用极限状态设计时，应考虑          和           两种作用效应组合。10. 溢流坝既是         ，又是         。因此，坝体剖面设计时除满足稳定和强度要求外，还要满足         的要求，同时要考虑下游的消能问题。11. 溢流坝的溢流面由顶部的           、中间的          、底部的         组成。12. 不设闸门时，溢流坝的坝顶高程等于水库的                  水位。13. 单宽流量的大小是溢流坝设计中一个很重要的控制指标。如果单宽流量越大，对               不利，但对             有利。21 14. 溢流坝段的横缝有两种布置方式。其中，横缝布置在         时，相邻坝段产生的不均匀沉陷不影响闸门启闭，但闸墩厚度      。另一种形式，横缝布置在         ，闸墩比较薄，但受地基不均匀沉陷的影响大。15. 闸墩的断面形状应使             ，减小水头损失，墩头的形状常用       、        、         等。16. 重力坝的泄水孔按其作用分为              、              、                 、                 、灌溉孔和放水孔。按水流的流态可分为               、                 。17. 有压泄水孔的工作闸门布置在                                    处，检修闸门布置在                                           。无压泄水孔的工作闸门布置在                     处，检修闸门布置在                     。18. 重力坝的坝体防渗是采用                             。19. 工作闸门常在           中启闭，检修闸门在              中启闭，事故闸门常在           中快速关闭，在            中开启。20. 通气孔的上端进口不允许设在                           内，自由通气孔的上端进口应高于         。21. 为提高泄水孔的内水压力，常将其出口断面面积                。22. 重力坝坝体排水措施是：靠近上游坝面设置                  ，其上下端与坝顶和廊道直通。坝基排水措施是                 。23. 坝体分缝的目的是：                         ，满足施工的要求。常见的缝有：              、               和施工缝。24. 重力坝内的廊道的作用是             、             和观测、交通。廊道常分为：                  和                。25. 坝基开挖时，应将                 挖除，直至新鲜坚固的基岩面。顺水流方向应开挖成              的锯齿状，垂直于水流方向应开挖成                    。26. 防渗帷幕的位置布置在                       的坝轴线附近，自河床向两岸延伸一定距离，与两岸                         衔接。27. 排水孔幕布置在                        的下游，通常在防渗帷幕灌浆后施工。28. 按裂缝产生的原因，可分为            、                 、                    、应力缝和施工缝。29. 混凝土坝的渗漏处理的原则是                  。二、单项选择题1、溢流坝属于(      )。A、挡水建筑物和泄水建筑物        B、次要建筑物C、挡水建筑物                    D、泄水建筑物2、下列重力坝是按坝体的结构形式进行分类的有(      )。A、混凝土重力坝                  B、浆砌石重力坝C、实体重力坝                                    D、溢流重力坝3、下面关于坝体应力的几种说法正确的是      。A、正常运用期，坝基面的最大铅直正应力应小于坝基容许压应力。B、正常运用期，坝基面的最大铅直正应力应大于坝基容许压应力。C、坝体内绝对不允许出现拉应力D、以上说法都不对。4、重力坝的坝体廊道的主要作用是(      )。A、检查和排水                     B、灌浆和排水C、排水                           D、交通5、以下泄水孔必须为有压泄水孔的是(      )。A、冲沙孔        B、灌溉孔        C、导流孔       D、发电孔6、采用以下(      )措施主要用来降低重力坝坝基的扬压力。A、开挖与清理                     B、固结灌浆C、帷幕灌浆                       D、混凝土齿墙21 7、重力坝的基本剖面为(      )。A、梯形         B、三角形        C、矩形          D、正方形8、重力坝地基处理时，顺水流方向的开挖面不宜(      )。A、成台阶状       B、成锯齿状        C、向下游倾斜      D、向上游倾斜9、高度超过(      )的坝属于高坝。A、50m           B、60m         C、70m           D、100m10、检修闸门一般布置在(      )。A、进口处       B、出口处     C、孔身段      D、泄水孔的任一断面均可11、有压泄水孔的断面形状一般为(      )。A、矩形        B、圆形       C、城门洞形         D、马蹄形 三、名词解释1．扬压力，2．渗透压力 ，3．浮托力，4．荷载作用的基本组合5．荷载作用的偶然组合四、判断题1．检修闸门和事故闸门都只能在静水中关闭和开启。                           （   ） 2．官厅公式只适合于计算峡谷水库的波浪三要素。                             （   ）3．对于基本烈度为6度及其以下地区不考虑地震荷载。                          （   ）4．坝内水平截面上的剪应力τ呈三次抛物线分布。                              （   ）5．挑流消能适用于基岩较坚固、水头较高的情况。                             （   ）6．固结灌浆是深层高压水泥灌浆，其主要目的是为了降低坝体的渗透压力。         （   ）7．地震烈度大，对建筑物的破坏小，抗震设计要求低。                         （   ）8.设计洪水情况属于荷载的偶然组合。                                         （   ）9.按定型设计水头确定的溢流面顶部曲线，当通过校核洪水位时不能出现负压。     （   ）五、简答题1．简述重力坝的特点。2．重力坝如何进行分类？3．简述重力坝的设计过程。4．提高重力坝抗滑稳定的工程措施有哪些？5．用材料力学法计算重力坝应力的主要假定是什么？6．用微分体的平衡条件推导坝体下游边缘应力分量σxd、τd（分别计算有、无扬压力两种情况）。 7．简述重力坝坝体和坝基应力控制标准。8．溢流坝常用的消能方式有哪几种？消能机理、使用条件如何？ 9．有压泄水孔和无压泄水孔的闸门如何布置？10．通气孔、平压管的作用各是什么？11．重力坝为什么要进行分缝？常见的缝有哪些？12．坝内廊道有哪些？各有什么作用？13．重力坝对地基有哪些要求？14．重力坝地基处理的措施有哪些？15．固结灌浆、帷幕灌浆各有什么作用？16．简述重力坝坝基的防渗与排水措施。17．混凝土重力坝在运用过程中，表现出的问题有哪些？18．混凝土重力坝的裂缝按其成因可分为哪几种？常用的处理方法有哪些？19．渗漏的危害是什么？如何处理渗漏？六、计算题1．某混凝土重力坝的剖面如图所示。分别绘图并计算有排水孔、无排水孔的情况下坝底面的扬压力。（α=0.3） 21  2．已知某重力坝剖面如图所示，上游正常高水位为50m，相应下游水位为15m，坝顶高程为60m，上游坝坡为1：0.2，下游坝坡为1：0.7，坝顶宽度为5m，在距上游坝面7m处设有排水孔幕。混凝土的容重采用γc=24kN/m3，水的容重采用γw=10kN/m3，渗透压力强度折减系数α=0.3。（浪压力忽略不计）(1)计算荷载大小；(2)画出荷载分布图，标出荷载作用的位置。(3)已知接触面的抗剪断参数f′=0.9、C′=700kPa，抗滑稳定安全系数允许值[Ks]=3.0，试用抗剪强度公式求Ks并判别是否满足抗滑稳定要求。 3．已知混凝土的强度等级为C10，基岩的允许压应力为5000kPa，其它条件同上题，试验算坝基面的垂直正应力是否满足要求？4．某一混凝土重力坝的剖面如图所示，其坝基面向上游倾斜，倾角为θ，坝与坝基面的抗剪断参数为f′、C′，设作用于坝基面的扬压力为U。请按抗剪断强度公式推求抗滑稳定安全系数。 21'
