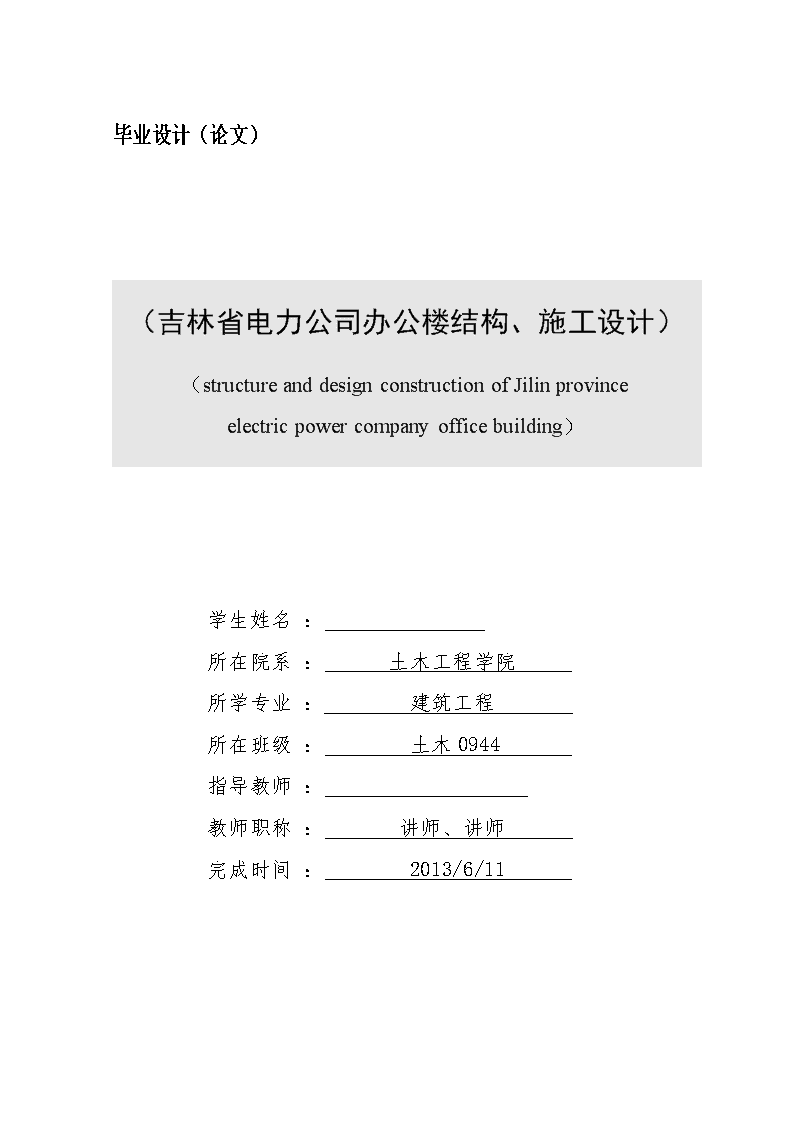

'毕业设计（论文）（吉林省电力公司办公楼结构、施工设计）（structureanddesignconstructionofJilinprovinceelectricpowercompanyofficebuilding）学生姓名所在院系所学专业所在班级指导教师教师职称完成时间：：土木工程学院：建筑工程：土木0944：：讲师、讲师：2013/6/11

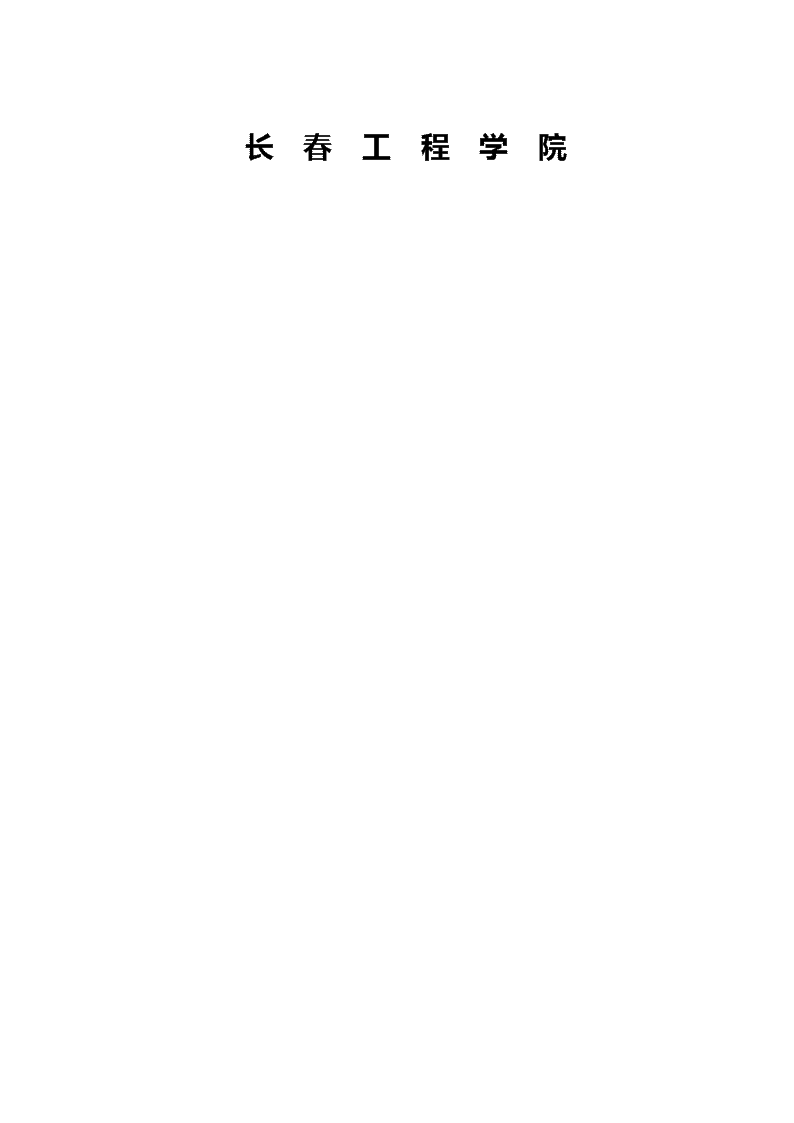

长春工程学院
摘要本次毕业设计是吉林省电力公司办公楼结构、施工设计，整个设计分二个部分，本工程为高层钢筋混凝土框架结构，共9层，建筑物总高度为32.4，总建筑面积9427.14，抗震设防烈度为7度，场地为Ⅱ类场地。本设计的内容包括结构设计和施工设计二部分：结构设计阶段进行了梁板结构布置、板计算、楼梯计算、框架梁柱计算、基础计算，并完成了相应的结构图绘制。施工组织设计阶段编制了建筑工程基础、装饰工程和主体部分工程量清单及分项工程量清单计价表,编写了施工组织设计,并绘制完成了施工进度计划图和施工总平面图。关键词：结构设计施工设计荷载清单计价
Abstract：TheprojectisstructureandconstructionarchitecturestructureandconstructiondesignoftheJilinprovinceelectricpowercompanyofficebuilding.Itis9stories.Theheightofthewholebuildingis32.4meters.Thetotalareais9427.14.Theearthquakeresistancefortificationis7degree,thesiteisⅡ.Thisdesigncontentsstructuredesignandconstructiondesign.Inthestructuredesign,itcontainsthearrangementofthebeamandslab,thecalculationofthestaircase,theframeworkofbeamsandcolumnsandthefoundation,andthen,thecorrespondingdrawingsoftheconstructionhavebeenfinished.Intheconstructionorganizationdesign,itcontainsthevolumelistandsub-projectpricingtablequantitiesaboutthefoundationprojectandthemainpartoftheproject,thepreparationoftheconstructionoforganizationaldesign,andmappingtheprogressofthecompletionoftheconstructionplansandconstructionoftheGenerallayout.KeywordsStructuredesignConstructiondesignLoadInventoryValuation
目录前言.............................................................................1结构设计部分1结构布置......................................................................21.1设计资料21.2结构选型21.3主要构件选型21.4主要构件选型22楼板的设计...................................................................32.1荷载收集42.2楼板内力及配筋43一榀横向框架内力分析.....................................................173.1截面尺寸173.2材料选用173.3刚度计算183.4荷载计算203.5恒荷载作用下内力分析253.6活荷载作用下内力分析313.7横向水平地震作用下框架内力分析及侧移验算353.8横向水平风荷载作用下框架内力分析及侧移验算434框架内力组合及内力调整.....................................................524.1荷载作用下框架内力组合524.2框架柱内力调整524.3截面尺寸验算575截面设计....................................................................595.1框架梁的截面配筋设计595.2框架柱截面设计636基础设计...................................................................666.1工程地质资料666.2边柱桩基和承台设计66
6.3中柱桩基和承台设计696.4地梁设计737楼梯结构设计...............................................................737.1楼梯板设计747.2休息平台板设计767.3平台梁设计767.4短柱设计78施工设计部分8.投标书文件.................................................................799.商务标.....................................................................9010.施工组织设计............................................................11010.1施工组织设计编制依据11010.2工程概况11110.3施工总体部署11410.4施工准备11610.5施工总体安排11710.6分布分项及装饰装修施工方案12010.7土方工程12210.8桩基础工程12510.9钢筋工程12810.10模板工程13510.11混凝土工程14110.12脚手架工程14510.13砌体工程15110.14木门安装15210.15屋面工程15210.16装饰工程15410.17工期保证措施15910.18质量保证措施15910.19安全教育16110.20消防保卫措施16210.21环境保护文明施工措施163结语.................................................................164致谢..................................................................165附录1................................................................166
附录2................................................................167附录3................................................................168附录4................................................................169参考文献.............................................................170前言土木工程专业包括建筑工程、岩土工程、桥梁工程等。对土建工程，毕业设计是在学完全部理论课程，并完成了工艺流程实习，专业实习之后对房屋建筑工程中常见的典型房屋进行一次理论和实践相结合的相对完整的工程设计。毕业设计也是土木工程专业培养计划中最后一个主要的教学环节，也是最重要的综合性实践教学环节。其主要目的有以下几方面：巩固、联系、充实、加深和扩大所学基础理论和专业知识。提高运用所学知识，解决实际问题的能力。提高创新能力以及正确地将独创精神与科学态度相结合的能力初步掌握专业设计工作的流程和方法。熟悉运用计算机等工具提高工作效率。养成严肃认真、刻苦钻研、事实求是的工作作风。
毕业设计要求学生在指导教师的指导下，独立系统地完成一项工程设计或计算，解决与之相关的所有问题，熟悉相关规范、手册、标准图集以及工程实践中常用的方法，具有实践性、综合性强的显著特点。因而对培养学生的综合素质、增强工程意识和提高创新能力具有其他教学环节无法代替的重要作用。它的意义主要体现在：毕业设计在培养大学生探求真理、强化社会意识、进行科学研究基本训练和提高综合实践能力与素质等方面，具有不可替代的作用。是教育与生产劳动和社会实践相结合的重要体现。是培养大学生的创新能力、实践能力和创业精神的重要实践环节。毕业设计的质量也是衡量教学水平和学生毕业与学位资格认证的重要依据。毕业设计可以提高学生多方面的能力，包括综合应用所学知识的能力、发现和解决问题的能力、计算机应用能力、口头表达能力和协调合作能力。毕业设计可以缩短学生在未来工作岗位的适应期，能够使他们尽早的进入角色并发挥作用。毕业设计可以加强师生间的交流，发现教学上的不足，尽量缩小教与学的不同差异。混凝土框架结构设计的计算工作量很大，在计算过程中以手算为主，辅以一些计算软件的校正。由于自己水平有限，难免有不妥和疏忽之处，敬请各位老师批评指正。编者：罗斌2013年6月11日结构设计部分1结构布置1.1设计资料1.1.1本工程位于长春市内，总建筑面积为9427.14，该工程的室内首层地面标高±0.000相当于绝对标高217.5m，室内外高差500mm。1.1.2本工程为钢筋混凝土框架结构，共九层，抗震设防烈度为7度。1.1.3本工程为二级建筑，耐火等级为二级。合理使用年限为50年。1.2结构选型对于九层办公楼，可选用钢筋混凝土框架结构、混合结构、底层框架或内框架砖房结构。由于该建筑开间和进深较大、要求布置灵活，同时，考虑该建筑处于7度地震区，结构将承受纵横向水平地震作用，因此选用横向承重框架体系。1.3主要构件选型梁﹑板﹑柱结构形式：现浇钢筋混凝土结构墙体采用：外墙190厚陶粒混凝土空混凝土心砌块，20厚砂浆找平后粘80厚保温苯板；内墙200厚陶粒空心砌块楼屋面板均为现浇砼结构，假设采用砼的强度等级分别为：柱：C35
梁：C30板：C30基础采用：桩承台基础；桩采用：预制混凝土方桩1.3.1梁﹑柱截面尺寸估算(1)框架梁取跨度较大者进行计算，纵向框架梁的最大跨度为L=7800mm：取h＝(1/8～1/12)L＝975mm～6500mm，取h＝900mm；b＝h＝450mm～300mm，取b＝300mm，满足b＞250mm，故纵向框架梁初选截面尺寸为：b×h＝300mm×900mm；横向框架梁的最大跨度为L=6600mm：取h＝(1/8～1/12)L＝825mm～550mm，取h＝750mm；b＝h＝375mm～250mm，取b＝300mm，满足b＞250mm，故横向框架梁初选截面尺寸为：b×h＝300mm×750mm，走道梁取300mm×400mm。(2)次梁次梁跨度为L=6600mm：取h＝(1/8～1/14)L＝47mm5～825mm，取h＝600mm；b＝h＝300mm～200mm，取b＝300mm，初选截面尺寸为：b×h＝300mm×600mm（3）框架柱高H＝3600mm：取h＝(1/6～1/12)H＝300mm～600mm，，本建筑抗震等级为二级，轴压比限值＝0.75。要求：柱子采用C35混凝土16.7N/mmN=(12~15)·F·n·1.2则b=h=569~636mm则初步选择b×h=700mm×700mm考虑柱变截面，选择变两次截面：
1层700mm×700mm2-5层600mm×600mm6-9层550mm×550mm2楼板的设计混凝土强度等级采用C30,fc＝14.3N/mm；钢筋采用HPB300级钢，f＝270N/mm，为满足刚度要求，连续双向板板厚h≥l/40且≥80mm,由于l＝3900mm，故h≥3900mm/40＝97.5mm且≥80mm,取h＝100mm，屋面板h=120mm。2.1荷载收集屋面的恒荷载标准值：50厚C20细石混凝土1.2kN/m²4厚SBS改性沥青防水卷材0.3kN/m²20厚1:3水泥砂浆找平层0.02m×20kN/m³=0.40kN/m²平均20厚炉渣珍珠岩找坡层10×0.2=0.280厚阻燃聚苯乙烯保温板0.08m×0.5KN/m³=0.04kN/m²2厚SBS卷材隔气层，刷冷底子油两道0.05kN/m²20厚1：3水泥砂浆找平层0.02m×20kN/m³=0.40kN/m²120厚钢筋混凝土屋面板0.12m×25kN/m³=3.0kN/m²20厚混合砂浆抹灰及刮大白0.02m×20kN/m³=0.4kN/m²屋面恒荷载标准值gk=6.0kN/m²上人屋面活荷载标准值qk=2.0kN/m²办公室楼面的恒荷载标准值30厚水磨石地面面层0.65kN/m²100厚现浇钢筋混凝土楼板0.1m×25kN/m³=2.5kN/m²20厚混合砂浆抹灰及刮大白0.02m×17kN/m³=0.4kN/m²
办公室楼面恒荷载标准值gk=3.55kN/m²活荷载：办公室qk=2.0kN/m²走廊qk=2.5kN/m²卫生间楼面恒荷载标准值30厚水磨石地面面层0.65kN/m²10厚防滑地砖干水泥擦缝0.35kN/m²20厚1:3干硬性水泥砂浆结合层0.4kN/m²20厚1:3水泥砂浆找平层0.4kN/m²100厚现浇钢筋混凝土楼板0.1×25kN/m³=2.5kN/m²20厚混合砂浆抹灰及刮大白0.02m×20kN/m³=0.4kN/m²卫生间楼面永久荷载标准值g=4.45kN/m²活荷载q=2.5kN/m²普通房间和走廊楼面：当可变荷载起控制作用下荷载设计值：恒荷载：g=1.2g=1.2×3.55kN/m²=4.26kN/m²活荷载：普通房间：q=1.4q=1.4×2.0kN/m²=2.8kN/m²走廊：q=1.4q=1.4×2.5kN/m²=3.5kN/m²荷载总设计值：g+q=4.26kN/m²+2.8kN/m²=7.06kN/m²g+q=4.26kN/m²+3.5kN/m²=7.76kN/m²卫生间楼面：当可变荷载起控制作用下的荷载设计值：恒荷载：g=1.2g=1.2×4.45kN/m²=5.34kN/m²活荷载：q=1.4q=1.4×2.5kN/m²=3.5kN/m²
荷载总设计值：g+q=5.34kN/m²+3.5kN/m²=8.84kN/m²2.2楼板内力及配筋计算楼板划分如图2-1所示2.2.1卫生间弯矩计算卫生间板按双向板弹性方法计算：在求各区格板跨中弯矩时，按恒荷载满布及活荷载棋盘式布置计算，取荷载：Error!Nobookmarknamegiven.Error!Nobookmarknamegiven.
图2-1楼板区格划分图
B9计算简图如图所示：跨中：按恒载和活载均满布各区格板计算当泊松比时，图2-2B9跨中计算简图当泊松比时，支座：图2-3B9支座计算简图由公式得方向跨中：选配8@120，实配面积方向跨中：选配8@200，实配面积方向支座：选配10@120，实配面积方向支座：选配8@120，实配面积2.2.2办公室和走廊按塑性理论方法计算弯矩
B1(双向板)：，取，图2-4B1计算简图采取分离式配筋，跨中及支座塑性铰线上的总弯矩为：代入下式，内力折减得得到：B2(双向板)：图2-5B2计算简图
取代入公式，内力折减0.8：得到：B3(双向板)：图2-6B3计算简图
代入下式，内力折减：得到：B4(双向板)：图2-7B4计算简图代入下式，内力折减0.9：得到：
B5(双向板)：取图2-8B5计算简图代入下式，内力折减0.8：得到：
B6(双向板)：图2-9B6计算简图代入下式，内力折减0.9：得到：B7(双向板)：图2-10B7计算简图
代入下式，内力折减0.9：得到：B8(双向板)：图2-11B8计算简图代入下式，内力不折减：
得到：B10(双向板)：图2-12B10计算简图代入下式，内力折减0.8：得到：
板的配筋计算：各双向板截面有效高度:,跨中及支座弯矩即已求得，即可按计算钢筋截面面积，计算结果如表2-1、2-2所示：(板筋选用HPB300，)表2-1楼板跨中配筋计算表截面/mm钢筋面积选配钢筋实配B1方向0.738030.5Ф6@140202方向2.248094.5Ф6@140202B2方向1.178049Ф6@140202方向2.6180110.3Ф6@140202B3方向1.038043.2Ф6@140202方向3.1680134.1Ф6@140202B4方向0.358014.6Ф6@140202方向1.548064.7Ф6@140202B5方向1.98080Ф6@140202方向3.780157.5Ф6@140202B6方向0.18807.5Ф6@140202方向0.978040.6Ф6@140202B7方向1.478061.7Ф6@140202方向0.147806.2Ф6@140202B8方向2.5180106Ф6@140202方向1.338055.8Ф6@140202B9方向9.0680398.2Ф8@120419方向2.38097.1Ф8@200251B10方向1.248078.3Ф6@140202方向0.187012.9Ф6@140202
表2-2楼板支座配筋计算表截面/mm钢筋面积选配钢筋实配1-11.468061.3Ф6@1402021-31.468061,3Ф6@1402021-104.4880191.5Ф6@1202362-42.348098.8Ф6@1402022-105.2280224Ф6@1202363-12.068086.8Ф6@1402024-10.78029.3Ф6@1402024-103.0880130.5Ф6@1402025-13.880161.7Ф6@1402025-63.880161.7Ф6@1402025-107.4080315Ф8@1802796-10.368015Ф6@1402026-101.948081.7Ф6@1402027-36.3280273.2Ф8@1603147-90.2948012.4Ф6@1402027-102.9480123.5Ф6@1402028-15.0280215.2Ф6@1402028-95.0280215.2Ф6@1402028-102.6680112.5Ф6@1202369-78.9780394.3Ф8@1204199-912.7480573Ф10@12065410-102.5480107.3Ф6@140202注：1．板砼采用C30；2．相差不远的钢筋进行了归并。最小配筋率，最小配筋面积选最小配筋Ф6@140满足要求。
3一榀横向框架的内力分析3.1截面尺寸本建筑框架柱网平面布置较规则，本部分设计仅选择中间位置的一榀横向框架KJ—4进行设计计算,该榀框架的计算单元如图3-1的阴影范围.3.2材料选用混凝土：一至九层梁、二至九层柱采用C30混凝土,,5柱采用C35混凝土,,。钢筋:梁纵筋采用HRB335,柱纵筋采用HRB400，箍筋均采用HPB300.图3-1横向框架计算单元
框架柱截面尺寸：底层柱：700mm×700mm;2～5层柱：600mm×600mm;6～9层柱：550mm×550mm.框架梁截面尺寸：A轴～B轴间主梁：b×h=300mm×750mm;B轴～C轴间主梁:b×h=300mm×400mm;次梁：b×h=250mm×500mm.确定柱高：底层柱高取承台顶面到一层梁顶面，其余层柱高取H=3.6m3.3刚度计算表3-1横梁线刚度计算表类别层次mmmmLmm边横梁13007501.82366008.711.3071.7422-93007501.82366008.2861.2431.657走道梁13004001.627001.8672.83.7332-93004001.627001.7782.6673.556表3-2柱的线刚度计算表层次mmmmmm147007007002.013,412-536006006001.0896-936005505507.6266.355
表3-3中框架柱侧移刚度D值()层次边柱10根中柱12根11.2990.545397021.5770.5814232490490821.8880.486405002.2930.534445009390003-51.8410.479399172.2360.528440009271706-92.6070.566333053.1670.61336070765890表3-4边框架柱侧移钢度D值()层次A-1,A-9,E-1,E-9B-1,B-9,C-1,C-910.9750.496361321.1830.5293850829856021.4170.415345831.720.462385002923323-51.3810.408340001.6770.456380002880006-91.9560.494290682.3760.52330775239372表3.5楼、电梯间框架柱侧移钢度D值()层次E-3,E-2,E-6,E-7C-2,C-710.650.434316160.9280.4883555019756420.9440.321267501.3490.403335831741663-50.9210.315262501.3160.397330831711666-91.3040.395232431.8630.48228362149696
表3-6横向框架层间侧移钢度()层次123-56-914010321405498138633611549583.4荷载计算3.4.1恒荷载计算图3-2各层梁上作用的恒载图中、代表横梁自重，为均布荷载形式。对于第9层：=5.9KN/m=3.15KN/m图中、分别为房间和走道板传给横梁的荷载:、为边纵梁和中纵梁直接传给柱的荷载：
集中力矩：图中、代表横梁自重，为均布荷载形式。对于第6-8层：=5.9+2.01(3.6-0.75)=11.63KN/m=3.15KN/m图中、分别为房间和走道板传给横梁的荷载:、为边纵梁和中纵梁直接传给柱的荷载：集中力矩：图中、代表横梁自重，为均布荷载形式。对于第2-5层：=5.9+2.01(3.6-0.75)=11.63KN/m=3.15KN/m图中、分别为房间和走道板传给横梁的荷载:、为边纵梁和中纵梁直接传给柱的荷载：
集中力矩：图中、代表横梁自重，为均布荷载形式。对于第2-5层：=5.9+2.01(3.6-0.75)=11.63KN/m=3.15KN/m图中、分别为房间和走道板传给横梁的荷载:、为边纵梁和中纵梁直接传给柱的荷载：集中力矩：3.4.2活载计算
图3-3各层梁上作用的活载对于第9层：对于第6-8层：
对于第2-5层：对于第1层：3.4.3荷载汇总表3-7横向框架恒载汇总表层次95.93.1523.414.4231.75223.1628.9727.96-811.633.1513.18.04154.3195.219.3124.42-511.633.1513.18.04153.719523.129.2111.633.1513.18.0415621031.242
表3-8横向框架恒载汇总表层次97.85.430.4246.623.85.386-87.85.430.4246.623.85.382-57.85.430.4246.624.567.017.85.430.4246.626.049.333.4.4柱自重（混凝土容重考虑柱外抹灰，取25kN/m2）：底层柱自重：0.7m×0.7m×25kN/m3×4.7m=57.58kN2～5层柱重：0.6m×0.6m×25kN/m3×3.6m=32.4kN6～9层柱自重：0.55m×0.55m×25kN/m3×3.6m=27.23kN3.5恒荷载作用下的内力分析梁端、柱端弯距采用弯距二次分配法计算。由于结构和荷载均对称，故计算时只取半框架。3.5.1梁固端弯距则顶层：AB跨；q=5.9kN/m+23.4kN/m=29.3kN/mBC跨q=3.15kN/m+14.4kN/m=17.55kN/m同理，其余层：AB跨；q=11.63kN/m+13.1kN/m=24.73kN/m
BC跨q=3.15kN/m+8.04kN/m=11.19kN/m3.5.2弯距分配系数表3-9弯矩分配系数表位置层次杆件线刚度杆件转动刚度弯矩分配系数梁左上柱下柱右梁梁左上柱下柱右梁梁左上柱下柱右梁边柱96.358.2825.4233.140.4340.56686.356.358.2825.4225.4233.140.3030.3030.39676.356.358.2825.4225.4233.140.3030.3030.39666.356.358.2825.4225.4233.140.3030.3030.39656.3598.2825.423633.140.2690.3810.354998.28363633.140.3420.3420.3163998.28363633.140.3420.3420.3162998.28363633.140.3420.3420.3161913.418.713653.6434.840.2890.4310.28中柱98.286.351.7831.1425.427.1120.350.2850.2850.0888.286.356.351.7831.1425.4225.427.1120.350.2850.2850.0878.286.356.351.7831.1425.4225.427.1120.350.2850.2850.0868.286.356.351.7831.1425.4225.427.1120.350.2850.2850.0858.286.3591.7831.1425.42367.1120.3120.2550.3610.07248.28991.7831.1436367.1120.2820.3260.3260.06638.28991.7831.1436367.1120.2820.3260.3260.06628.28991.7831.1436367.1120.2820.3260.3260.06618.7113.411.8734.843653.647.4680.2640.2730.4060.057
3.5.3恒荷载作用下的内力计算弯矩计算过程如图3-4所示，所得弯矩图如图3-5，上柱下柱右梁左梁上柱下柱右梁 0.4340.566 0.505 0.3870.108 28.97 -148.55 148.55 -10.66 -5.330.0051.9067.68 -69.630.00-53.36-14.89 14.890.0016.07-34.82 33.840.00-16.90 0.008.1410.61 -8.560.00-6.56-1.83 1.830.0076.10-105.07 104.200.00-76.82-27.38 11.39 0.3030.3030.396 0.3500.2850.2850.080 19.31 -125.38 125.38 -6.80 -3.4032.1432.1442.00 -41.50-33.80-33.80-9.49 9.4925.9516.07-20.75 21.00-26.68-16.90 -6.44-6.44-8.42 7.906.436.431.81 -1.8151.6441.76-112.55 112.78-54.04-44.26-14.48 4.28 0.3030.3030.396 0.3500.2850.2850.080 19.31 -125.38 125.38 -6.80 -3.4032.1432.1442.00 -41.50-33.80-33.80-9.49 9.4916.0716.07-20.75 21.00-16.90-16.90 -3.45-3.45-4.51 4.483.653.651.02 -1.0244.7644.76-108.64 109.36-47.05-47.05-15.26 5.06 0.3030.3030.396 0.3500.2850.2850.080 19.31 -125.38 125.38 -6.80 -3.4032.1432.1442.00 -41.50-33.80-33.80-9.49 9.4916.0711.50-20.75 21.00-16.90-15.12 -2.07-2.07-2.70 3.863.143.140.88 -0.8846.1441.57-106.83 108.73-47.55-45.78-15.41 5.21 0.2690.3810.350 0.3120.2550.3610.072 23.10 -125.38 125.38 -6.80 -3.4023.0038.9735.80 -37.00-30.24-42.81-8.54 8.5416.0717.49-18.50 17.90-16.90-19.33 -4.05-5.74-5.27 5.724.676.621.32 -1.32
上柱下柱右梁左梁上柱下柱右梁 35.0250.72-113.35 112.00-42.46-55.52-14.02 3.82 0.3420.3420.316 0.2820.3260.3260.066 23.10 -125.38 125.38 -6.80 -3.4034.9834.9832.32 -33.44-38.66-38.66-7.83 7.8319.4817.49-16.72 16.16-21.40-19.33 -6.93-6.93-6.40 6.938.018.011.62 -1.6247.5445.54-116.18 115.03-52.05-49.98-13.00 2.80 0.3420.3420.316 0.2820.3260.3260.066 23.10 -125.38 125.38 -6.80 -3.4034.9834.9832.32 -33.44-38.66-38.66-7.83 7.8317.4917.49-16.72 16.16-19.33-19.33 -6.24-6.24-5.77 6.347.337.331.48 -1.4846.2246.22-115.55 114.44-50.65-50.65-13.14 2.94 0.3420.3420.316 0.2820.3260.3260.066 23.10 -125.38 125.38 -6.80 -3.4034.9834.9832.32 -33.44-38.66-38.66-7.83 7.8317.4913.61-16.72 16.16-19.33-16.19 -4.92-4.92-4.54 5.466.316.311.28 -1.2847.5543.67-114.32 113.56-51.68-48.53-13.35 3.15 0.2890.4310.280 0.2640.2730.4060.057 31.20 -125.38 125.38 -6.80 -3.4027.2240.5926.37 -31.31-32.37-48.14-6.76 6.7617.49 -15.65 13.19-19.33 -0.53-0.79-0.51 1.621.682.490.35 -0.3544.1839.80-115.18 108.88-50.02-45.65-13.21 3.01 19.90 -22.82 图3-4恒荷载作用下框架弯矩的二次分配
图3-5恒荷载作用下框架的弯矩（柱剪力）图
表3-10恒荷载作用下梁端剪力及柱轴力层次荷载引起剪力弯矩引起剪力总剪力柱轴力AB跨BC跨AB跨BC跨AB跨BC跨A柱B柱996.6923.69-0.130.096.5696.8223.69328.31358.19343.67373.55881.6115.110.030.081.6481.5715.11594.13624.01665.43695.31781.6115.110.110.081.7281.5015.11860.03889.91987.121017.00681.6115.110.290.081.9081.3215.111126.111155.991308.631338.51581.6115.11-0.200.081.4081.8115.111391.091426.731630.431666.07481.6115.11-0.170.081.4381.7815.111661.871697.511957.961993.60381.6115.11-0.170.081.4481.7815.111932.651968.292285.482321.12281.6115.11-0.120.081.4981.7215.112203.482239.122612.952648.59181.6115.11-0.950.080.6582.5615.112475.782531.022956.263011.51弯距调幅：竖向荷载梁端调幅系数取0.8，跨中弯距取调幅后的梁端弯距和跨内实际荷载求得。如下表：表3-11弯矩调幅后弯矩表A支座AB跨中B左支座B右支座BC跨中-84.06-55.3683.36-21.907.07-90.04-32.1990.22-11.584.78-86.91-28.5287.49-12.214.00-85.46-27.3086.98-12.333.85-90.68-32.2089.60-11.225.24-92.94-35.1392.02-10.406.26-92.44-34.5291.55-10.516.12-91.46-33.4690.85-10.685.91-92.14-31.5587.10-10.576.05
3.6活载作用下的内力分析因各层楼面活荷载标准值均小于3.5kN/m2,可采用满布荷载法近似考虑活荷载不利布置的影响，由此产生的误差应通过调整来弥补。内力分析法与恒荷载相同，采用力矩二次分配法。3.6.1梁固端弯距：BC跨3.6.2弯距分配系数同恒荷载。3.6.3活荷载作用下的内力计算弯距计算过程如图3-6所示，所得弯矩图如图3-7所示。表3-12活荷载作用下梁端剪力及柱轴力层次荷载引起剪力弯矩引起剪力总剪力柱轴力AB跨BC跨AB跨BC跨AB跨BC跨A柱B柱943.567.290.38043.9443.187.29104.24126.97843.567.290.19043.7543.377.29208.29254.13743.567.290.23043.7943.337.29312.39381.24643.567.29-0.16043.4043.727.29416.09508.75543.567.290.14043.7043.427.29525.85641.72443.567.290.12043.6843.447.29635.59774.71343.567.291.65045.2141.917.29746.86906.17243.567.290.14043.7043.427.29856.621039.14143.567.29-0.05043.5143.617.29985.801191.90
上柱下柱右梁左梁上柱下柱右梁 0.4340.566 0.505 0.3870.108 3.80 -39.55 39.55 -3.28 -1.640.0015.5220.23 -18.320.00-14.04-3.92 3.920.005.42-9.16 10.120.00-5.17 0.001.622.12 -2.500.00-1.92-0.53 0.530.0022.56-26.36 28.850.00-21.12-7.73 2.81 0.3030.3030.396 0.3500.2850.2850.080 3.80 -39.55 39.55 -3.28 -1.6410.8310.8314.16 -12.69-10.34-10.34-2.90 2.907.765.42-6.35 7.08-7.02-5.17 -2.07-2.07-2.70 1.791.461.460.41 -0.4116.5214.18-34.44 35.72-15.90-14.05-5.77 0.85 0.3030.3030.396 0.3500.2850.2850.080 3.80 -39.55 39.55 -3.28 -1.6410.8310.8314.16 -12.69-10.34-10.34-2.90 2.905.425.42-6.35 7.08-5.17-5.17 -1.36-1.36-1.78 1.140.930.930.26 -0.2614.8914.89-33.52 35.07-14.58-14.58-5.92 1.00 0.3030.3030.396 0.3500.2850.2850.080 3.80 -39.55 39.55 -3.28 -1.6410.8310.8314.16 -12.69-10.34-10.34-2.90 2.905.4211.50-6.35 7.08-5.17-4.62 -3.20-3.20-4.19 0.950.770.770.22 -0.2213.0519.13-35.93 34.88-14.73-14.19-5.96 1.04 0.2690.3810.350 0.3120.2550.3610.072 4.56 -39.55 39.55 -3.28 -1.6423.0013.3312.25 -11.32-9.25-13.09-2.61 2.615.425.98-5.66 6.12-5.17-5.91 -1.54-2.19-2.01 1.551.261.790.36 -0.3626.8717.13-34.97 35.90-13.15-17.22-5.53 0.61
上柱下柱右梁左梁上柱下柱右梁 0.3420.3420.316 0.2820.3260.3260.066 4.56 -39.55 39.55 -3.28 -1.6411.9711.9711.06 -10.23-11.82-11.82-2.39 2.396.675.98-5.11 5.53-6.55-5.91 -2.58-2.58-2.38 1.952.262.260.46 -0.4616.0615.37-35.99 36.80-16.11-15.48-5.22 0.30 0.3420.3420.316 0.2820.3260.3260.066 4.56 -39.55 39.55 -3.28 -1.6411.9711.9711.06 -10.23-11.82-11.82-2.39 2.395.985.98-5.11 5.53-5.91-5.91 -2.34-2.34-2.17 1.782.052.050.42 -0.4215.6115.61-35.77 36.63-15.68-15.68-5.26 0.34 0.3420.3420.316 0.2820.3260.3260.066 4.56 -39.55 39.55 -3.28 -1.6411.9711.9711.06 -10.23-11.82-11.82-2.39 2.395.984.84-5.11 5.53-5.91-4.95 -1.95-1.95-1.80 1.501.741.740.35 -0.3516.0014.86-35.41 36.35-16.00-15.04-5.32 0.40 0.2890.4310.280 0.2640.2730.4060.057 6.04 -39.55 39.55 -3.28 -1.649.6814.449.38 -9.58-9.90-14.73-2.07 2.075.98 -4.79 4.69-5.91 -0.35-0.52-0.33 0.320.330.500.07 -0.0715.3213.93-35.29 34.99-15.48-14.23-5.28 0.36 6.96 -7.12 图3-6活荷载作用下框架弯矩的二次分配
图3-7活荷载作用下框架的弯矩（柱剪力）图
弯距调幅：将跨中弯矩乘以1.2的放大系数，竖向荷载梁端调幅系数取0.8，跨中弯距由调幅后的梁端弯距和跨内实际荷载求得。荷载求得。如下表：表3-13弯矩调幅后弯矩表A支座AB跨中B左支座B右支座BC跨中-21.0918.0923.08-6.18-3.12-27.559.0028.58-4.62-0.89-26.829.9728.06-4.74-1.04-28.748.3727.90-4.77-1.35-27.988.5428.72-4.42-0.64-28.797.3729.44-4.18-0.28-20.6214.6129.30-4.210.68-28.338.0029.08-4.26-0.39-28.238.7727.99-4.22-0.463.7横向水平地震荷载作用下框架内力分析和侧移验算3.7.1各楼层重力荷载代表值汇总如下：各层梁、柱荷载统计见表3-14。（1）顶层重力荷载代表值：屋面板均布恒荷载：梁自重：本层柱自重：下半层柱自重：女儿墙自重：本层内、外墙自重：下半层内、外墙自重：（2）第七～八层重力荷载代表值：楼面板均布恒荷载：梁自重：本层柱自重：
表3-14梁柱重力荷载标准值层次构件bmhmgmn1边横梁0.30.75251.055.95.918626.63009.1中横梁0.30.4251.053.152.0956.7次梁10.30.6251.054.7256.714443.2次梁20.30.6251.054.7257.5270.9纵梁0.30.9251.057.0884.1361811.7柱0.70.7251.1013.4757.1361988.92-5边横梁0.30.75251.055.96.0518642.53046.7中横梁0.30.4251.053.152.1959.5次梁10.30.6251.054.7256.614436.6次梁20.30.6251.054.7257.5270.9纵梁0.30.9251.057.0887.2361837.2柱0.60.6251.109.93.63612836-9边横梁0.30.75251.055.96.12518650.53081.2中横梁0.30.4251.053.152.25963.8次梁10.30.6251.054.7256.5514433.3次梁20.30.6251.054.7257.5270.9纵梁0.30.9251.057.0887.3361862.2柱0.550.55251.108.33.6361075.7下半层柱自重：本层内、外墙自重：下半层内、外墙自重：（3）第六层重力荷载代表值
楼面板均布恒荷载：梁自重：本层柱自重：下半层柱自重：本层内、外墙自重：下半层内、外墙自重：（4）第二～五层重力荷载代表值楼面板均布恒荷载：梁自重：本层柱自重：下半层柱自重：本层内、外墙自重：下半层内、外墙自重：（5）底层重力荷载代表值楼面板均布恒荷载：梁自重：本层柱自重：下半层柱自重：本层内、外墙自重：下半层内、外墙自重：各质点重力荷载代表值简图如3-8所示：
图3-8各质点重力荷载代表值简3.7.2根据能量法计算框架自振周期。楼间侧移计算见表3-6所示：
将局部突出部分的折算到主体结构的顶层，即表3-15结构顶点的假想侧移计算层次913649.813649.8115495811.8437.1812672.726322.5115495822.8425.3712672.738995.2115495833.8402.5612765.451760.6115495844.8368.7512823.564584.1138633646.6323.9412823.577407.6138633655.8277.3312823.590231.1138633665.1221.5212823.5103054.6140549873.7156.4113345.5116400.1140103283.183.1则3.7.3多遇水平地震作用标准值及楼层地震剪力本建筑物高度不超过40m，且质量和刚度沿高度分布比较均匀，变形以剪切变形为主，故采用底部剪力法计算多遇水平地震作用标准值本建筑设防烈度为7度，，类场地，设计分组为第一组，Tg=0.35s，则
因为T1=0.79>1.4Tg=1.40.35s=0.49s,故要考虑顶部附加水平作用，顶部附加地震作用系数，按规范查得：各质点水平地震作用计算公式为各质点水平地震作用标准值及楼层地震剪力计算如表6.7.4所示表3-16各质点横向水平地震作用及楼层地震剪力计算表层次351243.343515.50.0265.165.1933.512323412820.50.186605.7670.8829.912672.7378913.70.171556.91227.7726.312672.73332920.15488.41716.1622.712765.4287670.30.129420.12136.2519.112823.5244928.90.11358.22494.4415.512823.5198764.30.089289.82784.2311.912823.5152599.70.069224.73008.928.312823.51064350.048156.33165.214.713345.562723.90.0891.23256.43.7.4水平地震作用下的位移验算水平地震作用下的位移验算，各层的层间弹性位移角列于表3-17（为各层间位移）表3-17横向水平地震作用下的位移验算
层次9670.811549580.5815.5836001/620781227.711549581.061536001/339671716.111549581.4913.9436001/241662136.211549581.8512.4536001/194652494.413863361.810.636001/200042784.213863362.08.836001/180033008.913863362.176.836001/165923165.214054982.284.6336001/157913256.414010322.352.3547001/2000由上表可见，最大层间弹性位移发生在第2层，其值1/1579<1/550,满足要求。3.7.5水平地震作用下的框架内力计算（取一榀框架进行计算）KJ-4：本设计采用D值法计算,框架第i层间剪力，i层j柱分配到的剪力以及该柱上下端的弯矩和分别按下列各式计算：柱下端弯矩和柱上端弯矩柱反弯点高度：，查表求各层反弯点梁端弯矩；；进而梁端剪力；其余各层柱端弯矩及剪力计算见表3-18：梁端弯矩，剪力及柱轴力计算如表3-19：
表3-18柱端弯矩及剪力计算柱层次/kND/kN/mD/kN/m/m/kN/m/kN.m/kN.m边柱9670.81154958333052.60719.450.4531.538.581227.71154958333052.60735.60.4557.770.571716.11154958333052.60749.770.4880.698.562136.21154958333052.60761.950.5111.5111.552494.41386336399171.84172.340.49127.6132.842784.21386336399171.84180.740.49142.4148.233008.91386336399171.84187.260.5157.1157.123165.21405498405001.88892.470.5166.4166.413256.41401032397021.229920.63272.4160中柱9670.81154958360703.16720.930.4533.941.481227.71154958360703.16738.30.4663.474.571716.11154958360703.16753.540.596.496.462136.21154958360703.16766.650.512012052494.41386336440002.26379.070.5142.3142.342784.21386336440002.26388.260.515915933008.91386336440002.26395.380.5171.7171.723165.21405498445002.283101.60.5182.9182.913256.41401032423241.57797.90.55253207注：表中M量纲为，V量纲为。表3-19梁端弯矩，剪力及柱轴力计算
层次AB跨梁BC跨梁柱轴力边柱N中柱N935.5326.516.010.3417.5017.502.712.96-10.34-2.62863.7254.116.019.6436.0736.072.726.72-29.98-9.70784.8574.016.026.4849.3449.342.736.55-56.46-19.776108.2487.246.032.5858.1658.162.743.08-89.04-30.275123.47106.786.038.3871.1871.182.752.73-127.42-44.624133.3117.406.041.7878.2778.272.757.98-169.20-60.823142.37128.266.045.1185.5185.512.763.34-214.31-79.052146.99135.506.047.0890.3390.332.766.91-261.39-98.881139.08123.766.043.8182.5182.512.761.12-305.20-116.19地震作用下框架层间剪力图、框架弯矩图、梁端剪力及柱轴力如图3-9、3-10所示。3.8横向水平风荷载作用下框架内力分析和侧移验算3.8.1风荷载标准值计算基本风压w0=0.65kN/m2，风载体型系数1.3，风压高度变化系数按C类粗糙度查表,《荷载规范》规定，对于高度大于30m，且高宽比大于1.5的高柔房屋，应采用风振系数取以考虑风压脉动的影响，本建筑高度为32.5m>30m..由=0.23g=2.5取KJ-4轴线横向框架，起负载宽度为7.8m，带入以上公式可得下表沿房屋高度分布的风荷载标准值见表3-20。
图3-9左地震作用下框架弯矩图
图3-10左地震作用下框架梁端剪力、柱轴力图
表3-20沿房屋高度分布风荷载标准值层次933.510.921.5852.1831.364829.90.8930.8791.5291.8811.174726.30.7850.8281.4681.5720.982622.70.6780.7781.3671.1580.724519.10.590.7241.320.940.587415.50.4630.661.2770.7420.456311.90.3550.651.1880.4960.3128.30.2480.651.0980.2580.16214.70.140.651.0410.1080.067图3-11为等效节点集中风荷载图（单位：kN）(以左风为例)：图3-11等效节点集中风荷载
3.8.2风荷载作用下的侧移验算水平风荷载作用下框架的层间侧移可按式计算各层的层间侧移值求得以后，顶点侧移为各层的层间侧移之和。表3-21风荷载作用下框架侧移计算层次各层风荷载Fi/kN层间剪力Vi/kN侧移刚度/（kN/m）层间侧移/mm楼层侧移/mm10.6350.341640520.3070.3071/1530921.5149.741700000.2930.61/1228732.948.231678340.2870.8871/1254444.3145.331678340.271.1571/1333355.541.021678340.2451.4021/1469466.7836.021387500.261.6621/1384679.1929.241387500.2111.8731/1706281120.051387500.1452.0181/2482899.059.051387500.0652.0831/55385层间侧移最大值为1/12287，小于1/550。满足规范要求的侧移限值。3.8.3风荷载作用下框架内力分析计算各层柱端弯距,本部分采用D值法计算,其计算过程同抗震。计算公式为：柱剪力柱下端弯矩；柱上端弯矩柱反弯点高度：，查表求各层反弯点y值通过查表查得；各层计算过程见表3-22：
表3-22D值法计算柱端弯矩柱层次/kND/kN/mD/kN/m/m/kN/m/kN.m/kN.m边柱99.05138750333052.6072.170.453.524.3820.05138750333052.6074.810.457.89.52729.24138750333052.6077.020.4812.1313.14636.02138750333052.6078.650.515.5715.57541.02167834399171.84111.80.4920.8121.67445.33167834399171.84113.040.4923.1124348.23167834399171.84113.880.525.0225.02249.74170000405001.88811.850.521.421.4150.37164052397021.22912.20.6336.1236.12中柱99.05138750360703.1672.350.453.814.65820.05138750360703.1675.210.468.6310.13729.24138750360703.1677.60.513.6813.68636.02138750360703.1679.360.516.8516.85541.02167834440002.26310.750.519.3519.35445.33167834440002.26311.880.521.3821.38348.23167834440002.26312.640.522.7522.75249.74170000445002.28313.020.523.4423.44150.37164052423241.577130.5533.6127.5梁端弯距按下式计算，由梁端弯距进一步求得梁端的剪力：；；
梁端剪力：；柱轴力为计算截面以上各层梁端剪力的代数和，以受压为正，具体计算数值见表3-23所示：表3-23梁端弯距、剪力及柱轴力计算层次AB跨梁BC跨梁柱轴力/m/mA轴柱B轴柱99.316.836.02.454.514.512.73.342.450.89822.5618.376.06.2012.2412.242.79.078.653.76736.6731.396.010.3120.7120.712.715.3418.968.79652.6341.726.014.3027.5327.532.720.3933.2614.88564.3256.196.018.2637.0837.082.727.4751.5224.09473.4466.666.021.2343.9943.992.732.5972.7535.45383.5777.696.024.4351.2751.272.737.9897.1849.00292.3288.106.027.3458.1458.142.743.07124.5264.73194.1086.226.027.3256.9156.912.742.16151.8479.57柱轴力前的正负号表示风荷载可左右两方向作用于框架，当风荷载反向作用于框架时，轴力将变号.框架在左风荷载作用下的弯矩图如图3-12所示，梁剪力及柱轴力图如图3-13所示。
图3-12左风作用下框架弯矩图（kN·m）
图3-13左风作用下框架梁端剪力及柱轴力图（kN）
4框架内力组合及内力调整4.1荷载作用下的框架内力组合考虑六种最不利内力组合，即1.2恒荷载+1.4活荷载，1.35恒荷载+0.7×1.4活荷载，1.2恒荷载+1.4风荷载，1.2恒荷载+1.4活荷载+0.6×1.4风荷载，1.2恒荷载+1.4风荷载+0.7×1.4活荷载，1.2恒荷载+1.2×0.5活荷载+1.3地震荷载，各层梁柱内力组合见附录附表1和附表2.4.2框架梁柱的内力调整在框架截面设计之前应按下列公式进行内力调整，调整过程如下：按“强柱弱梁“进行调整：，其中梁按“强剪弱弯”进行调整：，其中柱按“强剪弱弯”进行调整：，其中因为结构为二级框架，故对底层框架柱截面组合弯矩设计值还应再乘1.5（不与强柱弱梁同时考虑）4.2.1强柱弱梁调整一、二、三级的梁柱节点处，除顶层和柱轴压比小于0.15者外，柱端考虑作用组合的弯矩设计值，应按下式进行调整：其中（1）底层柱下端直接乘以1.5倍边柱：=287.15×1.5=430.73kN﹒m中柱：=270.95×1.5=406.43kN﹒m底层边柱上端、二层柱下端：1.5×413.87kN﹒m=620.81kN﹒mM上C＝kN﹒mM下C＝kN﹒m底层中柱上端、二层中柱下端：max{403.9+55,221.9+78.7}=458.9kN﹒m
1.5×458.9=688.35KN﹒mM上C＝kN﹒mM下C＝kN﹒m（2）二层边柱上端、三层柱下端：1.5×410.48kN﹒m=615.72kN﹒mM上C＝kN﹒mM下C＝kN﹒m二层中柱上端、三层柱下端：max{379.4+49.7，189.7+72.8}=428.8kN﹒m1.5×428.8kN﹒m=643.2kN﹒mM上C＝kN﹒mM下C＝kN﹒m（3）六层边柱下端、五层柱上端：1.5×332.4kN﹒m=498.6kN﹒mM上C＝kN﹒mM下C＝kN﹒m六层中柱下端、五层柱上端：max{304.1+33.2，116.9+57.3}=307.3kN﹒m1.5×307.3kN﹒m=460.95kN﹒mM上C＝kN﹒mM下C＝kN﹒m六层边柱上端、七层柱下端：1.5×277.14kN﹒m=415.71kN﹒mM上C＝kN﹒m
M下C＝kN﹒m六层中柱上端、七层柱下端：max{264.5+24.1，82.8+50.6}=288.6kN﹒m1.5×288.6kN﹒m=432.9kN﹒mM上C＝kN﹒mM下C＝kN﹒m（4）顶层柱不需要调整。4.2.2柱的强剪弱弯调整计算式二级框架边柱高：底层：其它层：中柱高：底层：其它层：柱的剪力调整值见表6-1：表4-1柱的剪力调整值层次边柱A、D中柱B、C9126.5288.052.8597.87125.6690.313.287.74669.71367.692.85199.52293.9151.953.2181.132204411.72.85280.85409.65233.553.2261.31403.822173.95204.32231.51456.844.3208.114.2.3梁的强剪弱弯调整：二级框架为重力荷载代表值作用下的梁端剪力。（1）底层AB跨梁：左震时kN﹒mkN﹒m右震时kN﹒mkN﹒m
取右震时的和，＝6.6－0.7＝5.9m（2）底层BC跨梁：左震时kN﹒mkN﹒m右震时kN﹒mkN﹒m取左震时的kN﹒mkN﹒m＝2.7－0.35×2＝2.0m（3）二层AB跨梁：左震时 kN﹒mkN﹒m右震时kN﹒mkN﹒m取右震时的和，＝6.6－0.3×2＝6.0m（4）二层BC跨梁： kN﹒mkN﹒m；＝2.7－0.3×2＝2.1m（5）顶层AB跨梁：左震时kN﹒mkN﹒m右震时kN﹒mkN﹒m
取右震时的和，＝6.6－0.55＝6.05m（6）顶层BC跨梁：kN﹒mkN﹒m；＝2.7－0.55＝2.15m梁的剪力调整值见表4-2：表4-2梁的剪力调整值层次AB跨BC跨9123.252.26.05109.56144.3529.615.42.1527.5452.662410.5189.7694.48214.5249.772.82.118.7588.751413.9221.95.994.48223.7955.978.72.018.7599.31强柱弱梁调整前后柱端弯矩如表4-3所示表4-3强柱弱梁调整前后柱端弯矩强柱弱梁边柱中柱调整前调整后调整前调整后调整前调整后调整前调整后底层90.1209.8281.7422.55146.6272.3289.9434.85二层121.1191.9142.6158.9182.5259.9185.2206.2五层125.4196.4106.7177.8161.5249.1154.3230.9顶层98.298.258.258.2107.8107.875.775.7
强剪弱弯调整前后梁端剪力如表4-4所示强剪弱弯调整前后柱端剪力如表4-5所示表4-4强剪弱弯调整前后梁端剪力强剪弱弯底层二层顶层AB跨BC跨AB跨BC跨AB跨BC跨调整前187.866.7183.962.2116.523.3调整后223.7999.31214.5287.75144.3552.66表4-5强剪弱弯调整前后柱端剪力强剪弱弯边柱中柱前后前后前后前后1210.05403.82287.15430.73126.34231.51270.95406.432103.18204112.87217222.32409.95249.31456.84631.1969.7165.1130.91144.52293.979.73151.959126.52126.5288.0588.05125.66125.6690.3190.314.3截面尺寸验算4.3.1梁AB跨梁：l=6600mm,h=750mm,l/h=6600/750=8.82.5有地震作用下：经验算任意层AB跨框架梁受剪截面均满足要求。BC跨梁：l=2700mm,h=400mm,l/h=2700/400=6.752.5有地震作用下：经验算任意层BC跨框架梁的受剪面均满足要求。
4.3.2柱：（1）顶层柱：A柱：剪跨比（满足要求）有地震作用下：经验算A框架柱的受剪面均符合要求。B柱:剪跨比（满足要求）有地震作用下：经验算B框架柱的受剪面均符合要求。(2)二层柱A、B柱：（满足要求）有地震作用下：经验算A、B框架柱的受剪面均符合要求。(3)底层柱A、B柱：（满足要求）有地震作用下：经验算A、B框架柱的受剪面均符合要求。4.3.3柱轴压比验算：公式为底层边柱＜
底层中柱＜二层边柱＜二层中柱＜顶层边柱＜顶层中柱＜满足要求。5截面设计5.1框架梁的截面配筋设计以顶层框架梁为例，说明计算方法和过程：5.1.1梁的正截面承载力计算：从框架梁内力组合表中选出AB跨跨中截面及支座截面的最不利内力,并将支座中心处的弯矩算为支座边缘控制截面的弯矩进行配筋计算.＝413.87kN·m相应的剪力V＝223.79kN＝403.86kN·m相应的剪力V＝150.3kN支座边缘处:＝413.87kN·m－223.79kN×0.275＝352.3kN·mkN·m＝403.86kN·m－150kN×0.275＝362.6kN·m跨内截面梁下部受拉,可按T形截面进行配筋计算,支座边缘截面梁上部受拉,应按矩形截面计算。翼缘计算宽度:按跨度考虑:＝L/3＝6600mm/3＝2200mm；按梁间距考虑：；按翼缘厚度考虑:；；
因＝100mm/565mm＝0.177＞0.1此种情况不起控制作用,故取＝2200mm梁内纵向钢筋选用HRB335级钢(300N/mm),＝0.550。下部跨间截面按单筋T型截面计算，因为＝1.0×16.7N/mm2×2000mm×100mm×(715mm－100mm/2)＝221.1×N·mm＝221.1kN·m＞51.32kN·m属于第一类T型截面.＝0.0027＜＝0.550＝239.58mm0.55＝0.55×＝0.29%＞0.2%，＝0.2%bh=0.002×300mm×600mm＝360mm实配：416（＝804mm）满足要求。将下部跨间截面的钢筋全部伸入支座,则支座截面可按已知受压钢筋的双筋截面计算受拉钢筋,因梁端的弯矩较小，采用单筋矩形截面计算。A支座截面：＝0.1169＜＝0.550＝1489.13mm实配4Ф25（＝1964mm＞），满足要求。满足要求。B支座截面：＜＝0.550
＝0.1414＝1828.6mm实配4Ф25（＝1964mm＞），满足要求。二层和底层框架梁的配筋计算过程同顶层，配筋计算结果如表4-1所示：表5-1框架梁纵向钢筋表层次截面kN.m()/mm/mm/mm2实配面积(mm2)配筋率(%)9支座80.913007150.0376384.43416（804）0.361143007150.0534546.05416（804）0.36跨间92.4622007150.0058432.3416（804）0.36支座21.143003650.0377196.77416（804）0.67跨间12.859003650.0075117.79416（804）0.672支座298.763007150.14701503.34425（1964）0.87339.553007150.16911729.21425（1964）0.87跨间55.6922007150.0035260.08416（804）0.36支座48.633003650.0891464.81425（1964）1.64跨间8.369003650.004976.53416（804）0.671支座299.53007150.12471489.13425（1964）0.87362.23007150.15311828.6425（1964）0.87跨间51.3222007150.0027239.58416（804）0.36支座51.383003650.0802488.82425（1964）1.64跨间7.729003650.003970.64416（804）0.67
5.1.2斜截面受剪力承载力计算AB跨:＜0故按构造要求配箍，粱端加密区取双肢8@100,HPB300级钢筋()0.7=0.7×1.43×300×565+270××715=342.3kN＞173.7kN0.34%＞故按构造配置箍筋合理。加密区长度:=1.5×750=1125mm取1200mm非加密区采用Ф8@200.BC跨：＜0故按构造要求配筋取Ф8@100。其他层粱的斜截面受剪承载力配筋计算结果如表5-2所示:表5-2框架梁斜截面配筋计算表层次截面剪力/kN/mm实配钢筋加密区配筋率ρ（%）非加密区997.87715<0Ф8@1000.34Ф8@20087.74365<0Ф8@1000.34Ф8@2002280.85715<0Ф8@1000.52Ф8@200261.3365<0Ф8@1000.52Ф8@2001204.32715<0Ф8@1000.52Ф8@200208.11365<0Ф8@1000.52Ф8@200
5.2框架柱的截面设计5.2.1框架柱正截面承载力验算以顶层A柱为例，根据边柱内力组合表，按理应将支座中心的弯矩换算至支座边缘，考虑柱端弯矩小，以支座中心弯矩计算以偏于安全且偏差不大，故不再折算边弯矩，柱同一截面分别承受正反弯矩，故采用对称配筋。顶层A柱：效应的验算故应考虑效应对于顶层A柱：取。取=1
mm属于大偏心按构造选配钢筋420实配面积1256单侧满足要求5.2.2柱斜截面受剪承载力计算以第一层A柱为例进行计算：故该层柱应按构造配置箍筋取加密区Ф体积配箍率为0.06%所以配筋率满足要求其余配筋见表5-3，5-4。
表5-3框架柱配筋计算表层次柱名M/kN.mN/kN/m/m实配/%顶层边126.52497.040.271.060.5280.518＜0420（1256）1.24中125.66547.810.2291.040.4960.518＜0420（1256）1.24二层边210.052921.820.0721.150.3680.518＜0420（1256）1.04中231.473159.340.0731.080.3640.518＜0420（1256）1.04底层边287.153348.050.0861.190.440.518＜0420（1256）0.77中270.953611.980.0751.140.4240.518＜0420（1256）0.77注：表中所有截面的配筋率均满足要求.表5-4框架柱斜截面计算表层次柱名V/kN实配顶层边柱55.78＜0四肢10@200中柱57.75＜0四肢10@200二层边柱115.89＜0四肢10@200中柱127.52＜0四肢10@200底层边柱103..12＜0四肢10@200中柱110.61＜0四肢10@200注：柱箍筋加密区四肢10@100。
6基础设计6.1工程地质资料：本设计采用预制方桩，地质报告由钻探资料探明场区地层由上而下分别为：（1）杂填土：含有大量砖石碎块和人工垃圾，厚约1.3米；（2）粘土：棕黄色，稍湿，呈可塑状态，厚约3.8米；（3）淤泥质土：黑灰色，含有大量腐植质，呈流塑状态，厚约5.0米；（4）粉质粘土：呈可塑状态，厚约4.1米。（5）粘土：呈硬塑状态，未穿透。6.2边柱桩基和承台设计桩拟采用截面为450mm450mm方桩，混凝土等级采用C35，则桩长取：打桩桩长：计算桩长：取14m6.2.1计算单桩竖向承载力特征值由地质勘察报告：粉质粘土qs1k=58KPa，淤泥质土qs2k=25KPa，粉质粘土qs3k=76KPa，粘土qs3k=96Kpa，KPa，按桩侧桩端阻力确定：按桩侧桩段阻力确定：＝kN则单桩竖向承载力特征值为：kN6.2.2承台计算（1）初步确定桩数：=max｛恒+活+0.6风恒+0.7活+风恒+0.5活+地｝
故取=3590.85kN估算：根取4根（2）初选承台尺寸布桩桩距边桩中心到承台边缘取0.45m，则承台长度为,，宽为2.3m.。详图见图6-1所示图6-1KZ2承台详图承台高取1.2m，有混凝土垫层，钢筋保护层取50mm,有效高度h0=1200-50=1150mm6.2.3桩基竖向承载力验算：承台自重：kNkN中心受压：偏心受压：满足条件。
6.2.4承台受冲切承载力验算：冲垮比a0x=a0y=700-700/2-450/2=125mm取a0x=237.5mma0y=237.5mm冲切系数＝=1.87＝1.87承台受冲切承载力截面高度影响系数取h=1200mm时，柱对承台冲切：kN满足要求。角桩对承台冲切：则角桩冲切系数：角桩的最大净反力设计值为=1126.6kN
=满足要求。6.2.5承台受剪切承载力验算：对于Ⅰ-Ⅰ截面（柱边）剪切系数；满足要求。因为布桩对称，所以Ⅱ-Ⅱ截面同Ⅰ-Ⅰ截面，验算从略。6.2.6局压：因承台混凝土等级不低于柱，桩混凝土等级，故不需验算。6.2.7承台受弯承载验算：计算截面取在柱边，即Ⅰ-Ⅰ截面弯矩:选用14@100,Ⅱ-Ⅱ截面配筋同Ⅰ-Ⅰ截面6.3中柱桩基和承台设计：6.3.1承台计算：桩拟采用截面为450mm450mm方桩，混凝土等级采用C35，则桩长取：打桩桩长：计算桩长：6.3.2计算单桩竖向承载力特征值
由地质勘察报告：粉质粘土qs1k=58KPa，淤泥质土qs2k=25KPa，粉质粘土qs3k=76KPa，粘土qs3k=96Kpa，KPa，按桩侧桩端阻力确定：按桩侧桩段阻力确定：＝kN则单桩竖向承载力特征值为：kN（1）初步确定桩数：=max｛恒+活+0.6风恒+0.7活+风恒+0.5活+地｝故取=4211.62kN估算：根取4根（2）初选承台尺寸：桩距边桩中心到承台边缘取0.45m，则承台长度为,，宽为2.3m.。见图6-2所示6.3.3桩基竖向承载力验算：承台自重：满足要求。
图6-2KZ3承台详图6.3.4承台受冲切承载力验算：冲垮比a0x=a0y=700-700/2-450/2=125mm取a0x=237.5mma0y=237.5mm冲切系数(1)柱对承台冲切：kN满足要求。(2)角桩对承台冲切：则角桩冲切系数：
角桩的最大净反力设计值为=满足要求。6.3.5承台受剪切承载力验算：对于Ⅰ-Ⅰ截面剪切系数kN满足要求。因为布桩对称，所以Ⅱ-Ⅱ截面与Ⅰ-Ⅰ截面相同，验算从略。6.3.6局压：因承台混凝土等级不低于柱，桩混凝土等级，故不需验算。6.3.7承台受弯承载验算：计算截面取在柱边，Ⅰ-Ⅰ截面弯矩:选用14@100,Ⅱ-Ⅱ截面与Ⅰ-Ⅰ截面相同。
6.4地梁设计6.4.1确定地梁尺寸h=(1/10~1/15)L=600~400mm，取h=600mm；b=(1/2~1/3)h=300~200mm,地梁宽不小于墙厚，故取b=300mm6.4.2地梁荷载计算（取一延米为计算单元，按简支梁计算），＝＝选用414（As=616mm2）满足最小配筋率要求。支座支座与跨中相近，选用314（As=462mm2）。6.4.3受剪承载力计算：0.25＝0.25×1.0×16.7×300×565＝707.66kN＞V=29.28kN截面满足要求。0.7＝0.7×1.57×300×565＝186.28kN＞V=29.28kN故仅需按构造要求配置箍筋，选用双肢箍8@200满足要求。7楼梯结构设计楼梯为板式楼梯，层高为3600mm，进深6600mm,踏步高分别为150mm，宽300mm。钢筋采用HPB300,踏步面层为20mm厚混合砂浆抹灰，金属栏杆重0.1kN/m,楼梯活荷载标准值，混凝土采用C30，，。简图见图7-1所示：7.1梯段板设计
7.1.1根据楼梯开间确定梯段宽度B楼梯平台宽DB，取D=2100mm,休息平台楼梯踏步尺寸计算水平投影板厚，取h=120mm。7.1.2荷载计算(取1m宽板带计算)梯段板自重：踏步板抹灰重：板带抹灰重:金属栏杆重：恒荷载标准值gk=6.28恒荷载设计值g=1.2×6.28=7.536活荷载设计值q=1.4×2.5=3.5恒荷载和活荷载合计7.1.3内力计算水平投影计算跨度为：跨中最大弯矩：M＝(g＋q)l＝×11.036kN/m×(3.5m)＝13.52kN·m7.1.4配筋计算h＝h－a＝120mm－25mm＝95mm
图7-1楼梯结构的平面剖面尺寸选用Ф12@150（A＝754mm）支座处按构造配筋，取Ф8@150，长度为1/4ln,斜板内分布筋取每踏板中间一根。
7.2休息平台板的设计7.2.1板厚h≥L1/35=2100/35=64mm取80mm,混凝土使用C30，钢筋HPB3007.2.2荷载收集（取1m宽板作为单元）平台板自重0.08m25kN/m31.0m=2.0kN/m板面抹灰0.02m20kN/m31.0m=0.4kN/m板底抹灰0.02m17kN/m31.0m=0.34kN/m恒荷载标准值gk=2.74kN/m恒荷载设计值g=2.74kN/m2×1.2=3.29kN/m活荷载设计值q=1.4×2.5kN/m=3.5kN/m恒荷载和活荷载合计:7.2.3内力计算计算跨度为：跨中最大弯矩：M＝(g＋q)l＝×6.79kN/m×(2.04m)＝3.26kN·m7.2.4截面设计h＝h－a＝80mm－25mm＝55mm选用Ф8@200（A＝251mm），支座处按构造配筋，取Ф8@1507.3平台梁的设计7.3.1截面尺寸：计算跨度l0=lc=3.6m估算截面尺寸：
取b×h=200mm×350mm7.3.2荷载收集：梯段板传来11.036kN/m2×3.3/2m=18.21kN/m平台板传来6.79kN/m2(2.05/2+0.2)m=8.32kN/m平台梁自重1.20.2m×(0.35m-0.08m)×25kN/m3=1.62kN/m平台梁侧抹灰1.22m(0.35-0.08)m0.02m17kN/m3=0.22kN/m小计：g+q=28.37kN/m7.3.3内力计算：跨中最大弯矩：M＝(g＋q)l＝×28.37kN/m×(3.6m)＝46.1kN·m支座最大剪力:V＝＝×28.37kN/m×3.45m＝48.9kN（1）受弯承载力计算：按倒L型截面计算，受压翼缘计算宽度取下列数值中较小值＝l＝×3600mm＝600mm＝b＋S/3＝200mm＋1900mm/2＝1150mm故取b＝600mm,h＝h－a＝350mm－35mm＝315mm＝1.0×14.3N/mm×600mm×80mm×(315mm－)＝257.4kN·m＞M＝46.1kN·m属于一类T型截面：＝＝0.0541选用选用3Ф16（A＝603mm）（2）受剪承载力计算
＝0.25×1.0×14.3N/mm×200mm×315mm＝296.7kN＞V=48.9kN截面尺寸满足要求.0.7fbh＝0.7×1.43N/mm×200mm×315mm＝63.07kN>V=48.9kN故仅需要按构造配箍筋，选用双肢Ф8@2007.4短柱设计.7.4.1短柱配筋计算：按轴心受压计算短柱的截面尺寸为200mm×300mm，混凝土为C30，钢筋为HPB300仅需要按构造配置箍筋，选用双肢箍3Ф14.
施工设计部分第8部分招标文件
_________________________________工程工程量清单工程造价招标人：________________________咨询人：_________________________(单位盖章)(单位资质专用章)法定代表人法定代表人或其授权人：____________________________或其授权人：__________________________(签字或盖章)(签字或盖章)编制人：____________________________复核人：__________________________(造价人员签字盖专用章)(造价工程师签字盖专用章)编制时间：年月日复核时间：年月日
投标总价招标人：__________________________________________________________________工程名称：_________________________________________________________________投标总价（小写）：__________________________________________________________（大写）：_________________________________________________________投标人：__________________________________________________________________（单位盖章）法定代表人或其授权人:_______________________________________________________________（签字或盖章）编制人：__________________________________________________________________（造价人员签字盖专用章）编制时间：年月日总说明
工程名称：吉林省电力公司办公楼第1页共1页一本工程为吉林省电力公司办公楼，该工程为现浇框架结构主体9层，建筑面积9427.14㎡，长度为63.1m宽度为16.1m,建筑高度为32.4m，基础为预制方桩基础。本工程于2013年4月1日开工，2013年10月22号竣工。二招标范围:吉林省电力公司办公楼土建部分和装饰装修部分三编制依据：吉林省电力公司办公楼建筑和结构图《建设工程量清单计价规范》（GB50500-2009）《吉林省建筑工程计价定额》（JLJD-JZ-2009）《吉林省装饰装修工程消耗量定额》（JLXD-ZS-2009）《吉林省装饰装修工程消耗量定额基价表》（JLXDL-ZS-2009）工程质量：合格工程预留金额为50万图纸会审记录
工程名称：吉林省电力公司办公楼工程名称吉林省电力公司办公楼会审时间2013年3月25日建设单位吉林省电力公司参加人李中元设计单位长春工程学院土木学院参加人罗斌监理单位东皇监理股份有限公司参加人王倩施工单位长春建设股份有限公司参加人刘洋设计交底及会审内容：单位工程招标控制价／投标报价汇总表
工程名称：标段：第页共页序号汇总内容金额(元)其中：暂估价(元)1分部分项工程1.11.21.31.41.52措施项目2.1安全文明施工费3其他项目3.1暂列金额3.2专业工程暂估价3.3计日工3.4总承包服务费4规费5税金招标控制价合计＝1+2+3+4+5注：本表适用于单位工程招标控制价或投标报价的汇总，如无单位工程划分，单项工程也使用本表汇总。
分部分项工程量清单与计价表工程名称标段：第页共页序号项目编码项目名称项目特征描述计量单位工程量金额（元）综合单价合价其中：暂估价本页小计合计措施项目清单与计价表(一)
工程名称：标段：第页共页序号项目名称计算基础费率(%)金额(元)1安全文明施工费2夜间施工费3二次搬运费4冬雨季施工5大型机械设备进出场及安拆费6施工排水7施工降水8地上、地下设施、建筑物的临时保护设施9已完工程及设备保护10各专业工程的措施项目1112合计注：1.本表适用于以“项”计价的措施项目。2.根据建设部、财政部发布的《建筑安装工程费用组成》(建标[2003]206号)的规定，“计算基础”可为“直接费”、“人工费”或“人工费+机械费”。
措施项目清单与计价表(二)工程名称：标段：第页共页序号项目编码项目名称项目特征描述计量单位工程量金额(元)综合单价合价本页小计合计注：本表适用于以综合单价形式计价的措施项目。
其他项目清单与计价汇总表工程名称：标段：第页共页序号项目名称计量单位金额(元)备注1暂列金额2暂估价2.1材料暂估价2.2专业工程暂估价3计日工4总承包服务费5合计－注：材料暂估单价进入清单项目综合单价，此处不汇总。
规费、税金项目清单与计价表工程名称：标段：第页共页序号项目名称计算基础费率(%)金额(元)1规费1.1工程排污费1.2社会保障费(1)养老保险费(2)失业保险费(3)医疗保险费1.3住房公积金1.4危险作业意外伤害保险1.5工程定额测定费2税金分部分项工程费+措施项目费+其他项目费+规费合计注：根据建设部、财政部发布的《建筑安装工程费用组成》(建标[2003]206号)的规定，“计算基础”可为“直接费”、“人工费”或“人工费+机械费”。
第9部分商务标
______吉林省电力公司办公楼___工程工程量清单工程造价招标人：_吉林省电力公司咨询人：________吕磊_____(单位盖章)(单位资质专用章)法定代表人法定代表人或其授权人：__________张超__________或其授权人：_________姚帅_________(签字或盖章)(签字或盖章)编制人：______罗斌__________复核人：______许天_________(造价人员签字盖专用章)(造价工程师签字盖专用章)编制时间：2013年5月29日复核时间：2013年6月5日
投标总价招标人：吉林省电力公司________________________工程名称：____________吉林省电力公司办公楼____________________投标总价（小写）：8723906.18元（大写）：捌佰柒拾贰万叁千玖佰零陆元壹角捌分投标人：_____________长春建设股份有限公司______________________（单位盖章）法定代表人或其授权人:_____________________________张超_____________________________（签字或盖章）编制人：____________________________罗斌__________________________（造价人员签字盖专用章）编制时间：2013年5月29日分部分项工程量清单与计价表工程名称：吉林省电力公司办公楼标段：第1页共11页
序号项目编码项目名称项目特征描述计量单位工程量金额（元）综合单价合价其中：暂估价1010101001001平整场地二类土；弃土运距10kM㎡1047.460.82855.782010101003001挖基础土方挖土深度1.9m；运距10kMm³2348.53.157397.783010103001001土方回填夯填；就近取土m³2398.18.3520023.974010201001001预制钢筋混泥土桩单桩长14.6m；根数144根；桩截面450×450；C35米/根144331.17140992.745010201001003地基强夯夯击2遍㎡602.80.81488.276010304001001砌块墙外墙；190陶粒混凝土空心砌块；原浆勾缝；砂浆强度M5.0m³396276.951096717010304001002砌块墙内墙；200陶粒混凝土空心砌块；原浆勾缝；砂浆强度M5.0m³1264.11276.95417280.578010306001001实心砖墙女儿墙；60粘土实心砖；m³14.35317.574557.079010401005001桩承台基础100厚C10素混凝土垫层；C35现浇混凝土m³228.53488.7111682.6110010401006001垫层1.垫层种类C10混凝土，厚度100mm2.混凝土拌合料要求流态3.砂浆强度等级M5m322.5294.626628.95本页小计819578.17合计5265201.1分部分项工程量清单与计价表工程名称：吉林省电力公司办公楼标段：第2页共11页
序号项目编码项目名称项目特征描述计量单位工程量金额（元）综合单价合价其中：暂估价11010402001001矩形柱柱高4.7m；截面700×700；C30；第一层m³82.91499.241388.6712010402001002矩形柱柱高3.6m；截面600×600；C30；第二至五层m³186.4499.293050.8813010402001003矩形柱柱高3.6m；截面550×550；C30；第至六至九层m³156.84499.278294.5314010403001001基础梁梁底标高-0.75m；截面300×650；C30m³95468.8145474.2815010404001001直形墙电梯井壁；现浇钢筋混凝土；200厚m³6.87493.133387.7916010404001002直形墙女儿墙；现浇钢筋混泥土；80厚C30m³19.13493.139433.5817010405001001有梁板一层；100厚；板底标高3.5m；C30m³213.77478.43102273.9818010405001002有梁板二层；100厚；板底标高7.1m；C30m³215.45478.43103077.7519010405001003有梁板三层；100厚；板底标高10.7m；C30m³215.45478.43103077.7520010405001004有梁板四层；100厚；板底标高14.3mC30m³215.45478.43103077.7521010405001005有梁板五层；100厚；板底标高17.9mC30m³215.45478.43103077.75本页小计785614.24合计5265201.1分部分项工程量清单与计价表
工程名称：吉林省电力公司办公楼标段：第3页共11页序号项目编码项目名称项目特征描述计量单位工程量金额（元）综合单价合价其中：暂估价22010405001006有梁板六层；100厚；板底标高21.5mC30m³216.25478.43103460.523010405001007有梁板七层；100厚；板底标高25.1mC30m³216.25478.43103460.524010405001008有梁板八层；100厚；板底标高28.7mC30m³216.25478.43103460.525010405001009有梁板九层；100厚；板底标高32.3mC30m³216.25478.43103460.526010405008001雨篷混凝土强度C30m³5.92588.943486.5427010305008001石台阶花岗石台阶；170mm×300mmm³30.94500.5415486.6228010406001001直形楼梯混凝土强度C30㎡484.38159.74]77375.3529010407002001散水80厚C30混凝土；沥青密封膏嵌缝㎡104.64477.283995.3830010403002001矩形梁梁底标高-0.15m；截面：150mm150mm；C30m³0.14448169.331010407003001地沟800mm×1200mm100厚C10素混凝土垫层；C30现浇混凝土m192.2480.6248494.5632010410003001过梁1.梁安装高度2.400m2.梁截面190mm×200mm3.混凝土强度等级C30m³0.67500.33335.22本页小计563084.97合计5265201.1
分部分项工程量清单与计价表工程名称：吉林省电力公司办公楼标段：第4页共11页序号项目编码项目名称项目特征描述计量单位工程量金额（元）综合单价合价其中：暂估价33010410003002过梁1.梁安装高度2.100m2.梁截面200mm×200mm3.混凝土强度等级C30m³2.42500.331210.834010410003003过梁1.梁安装高度1.800m2.梁截面200mm×200mm3.混凝土强度等级C30m³0.137500.3368.5535010410003004过梁1.梁安装高度2.400m2.梁截面200mm×200mm3.混凝土强度等级C30m³0.303500.33151.636010410003005过梁1.梁安装高度2.900m2.梁截面200mm×200mm3.混凝土强度等级C30m³3.18500.331591.0537010410003006过梁1.梁安装高度6.500m2.梁截面200mm×200mm3.混凝土强度等级C30m³4.1500.332051.3538010410003007过梁1.梁安装高度5.700m2.梁截面200mm×200mm3.混凝土强度等级C30m³2.49500.331245.82本页小计6319.17合计5265201.1分部分项工程量清单与计价表
工程名称：吉林省电力公司办公楼标段：第5页共11页序号项目编码项目名称项目特征描述计量单位工程量金额（元）综合单价合价其中：暂估价39010410003008过梁1.梁安装高度5.400m2.梁截面200mm×200mm3.混凝土强度等级C30m³0.137500.3368.5540010410003009过梁1.梁安装高度10.100m2.梁截面200mm×200mm3.混凝土强度等级C30m³4.1500.332051.3541010410003010过梁1.梁安装高度9.300m2.梁截面200mm×200mm3.混凝土强度等级C30m³2.49500.331245.8242010410003011过梁1.梁安装高度9.000m2.梁截面200mm×200mm3.混凝土强度等级C30m³0.137500.3368.5543010410003012过梁1.梁安装高度13.700m2.梁截面200mm×200mm3.混凝土强度等级C30m³4.1500.332051.3544010410003013过梁1.梁安装高度12.900m2.梁截面200mm×200mm3.混凝土强度等级C30m³2.49500.331245.82本页小计6731.34合计5265201.1
分部分项工程量清单与计价表工程名称：吉林省电力公司办公楼标段：第6页共11页序号项目编码项目名称项目特征描述计量单位工程量金额（元）综合单价合价其中：暂估价45010410003014过梁1.梁安装高度12.600m2.梁截面200mm×200mm3.混凝土强度等级C30m³0.137500.3368.5546010410003015过梁1.梁安装高度17.300m2.梁截面200mm×200mm3.混凝土强度等级C30m³4.1500.332051.3547010410003016过梁1.梁安装高度16.500m2.梁截面200mm×200mm3.混凝土强度等级C30m³2.49500.331245.8248010410003017过梁1.梁安装高度16.200m2.梁截面200mm×200mm3.混凝土强度等级C30m³0.137500.3368.5549010410003018过梁1.梁安装高度20.900m2.梁截面200mm×200mm3.混凝土强度等级C30m³4.1500.332051.3550010410003019过梁1.梁安装高度20.100m2.梁截面200mm×200mm3.混凝土强度等级C30m³2.49500.331245.82本页小计6731.34合计5265201.1分部分项工程量清单与计价表
工程名称：吉林省电力公司办公楼标段：第7页共11页序号项目编码项目名称项目特征描述计量单位工程量金额（元）综合单价合价其中：暂估价51010410003020过梁1.梁安装高度19.800m2.梁截面200mm×390mm3.混凝土强度等级C30m³0.137500.3368.5552010410003021过梁1.梁安装高度24.500m2.梁截面200mm×200mm3.混凝土强度等级C30m³4.1500.332051.3553010410003022过梁1.梁安装高度23.700m2.梁截面200mm×200mm3.混凝土强度等级C30m³2.49500.331245.8254010410003023过梁1.梁安装高度23.400m2.梁截面200mm×390mm3.混凝土强度等级C30m³0.137500.3368.5555010410003024过梁1.梁安装高度28.100m2.梁截面200mm×200mm3.混凝土强度等级C30m³4.1500.332051.3556010410003024过梁1.梁安装高度27.300m2.梁截面200mm×200mm3.混凝土强度等级C30m³2.49500.331245.82本页小计6731.34合计5265201.1分部分项工程量清单与计价表工程名称：吉林省电力公司办公楼标段：第8页共11页
57010410003024过梁1.梁安装高度27.000m2.梁截面200mm×200mm3.混凝土强度等级C30m³0.137500.3368.5558010410003024过梁1.梁安装高度31.700m2.梁截面200mm×200mm3.混凝土强度等级C30m³4.1500.332051.3559010410003024过梁1.梁安装高度30.900m2.梁截面200mm×200mm3.混凝土强度等级C30m³2.49500.331245.8260010410003024过梁1.梁安装高度30.600m2.梁截面200mm×200mm3.混凝土强度等级C30m³0.137500.3368.5561010416001001现浇混凝土钢筋钢筋种类一级，直径6t33.454789.53160209.7862010416001002现浇混凝土钢筋钢筋种类一级，直径8t464789.53220318.3863010416001003现浇混凝土钢筋钢筋种类一级，直径10t41.894789.53200633.4164010416001004现浇混凝土钢筋钢筋种类一级，直径14t0.344634.141575.6165010416001005现浇混凝土钢筋钢筋种类一级，直径16t0.654634.143012.1966010416001006现浇混凝土钢筋钢筋种类二级，直径14t12.124538.5555007.2367010416001007现浇混凝土钢筋钢筋种类二级，直径16t33.484538.55159304.6368010416001008现浇混凝土钢筋钢筋种类二级，直径25t52.834538.55239771.75本页小计1043267.2合计5265201.1分部分项工程量清单与计价表工程名称：吉林省电力公司办公楼标段：第9页共11页
序号项目编码项目名称项目特征描述计量单位工程量金额（元）综合单价合价其中：暂估价69010416001009现浇混凝土钢筋钢筋种类三级，直径25t10.844907.6453198.8670010416001009现浇混凝土钢筋钢筋种类三级，直径22t18.544980.9892347.3771010416001009现浇混凝土钢筋钢筋种类三级，直径20t14.595054.0673738.7472010416001009现浇混凝土钢筋钢筋种类三级，直径14t2.164538.559803.2773010702001001屋面卷材防水1.卷材品种、规格4厚SBS防水卷材一道2.嵌缝材料种类防水油膏4.防护材料种类50厚C20细石混凝土保护层㎡1047.4848.9851304.5974010702004001屋面排水管1.排水管品种PVC落水管、规格直径100m259.24.831251.9475010703001001卷材防水1.卷材品种、规格4厚SBS防水卷材一道2.嵌缝材料种类防水油膏㎡926.6432.7530347.4676010803001001保温隔热屋面1.保温隔热部位屋顶2.保温隔热方式外保温3.保温隔热材料品种、规格100厚聚苯乙烯泡沫塑料板保温层4.防护材料种类50厚C20细石混凝土保护层㎡1047.46396.1141492.51本页小计353484.74合计5265201.1分部分项工程量清单与计价表工程名称：吉林省电力公司办公楼标段：第10页共11页
序号项目编码项目名称项目特征描述计量单位工程量金额（元）综合单价合价其中：暂估价77010803003001保温隔热墙1.保温隔热部位外墙2.保温隔热方式外保温3.保温隔热面层品种、规格、性能弹性防水涂料4.保温隔热材料品种、规格80厚苯乙烯泡沫塑料板保温层㎡2084.221490.96248599.778020101002001现浇水磨石楼地面C15素混凝土垫层20厚水泥砂浆找平层30厚水磨石面层㎡8379.748.08402895.9879020105004001现浇水磨石踢脚线踢脚线高度150；15厚1:3水泥砂浆打底扫毛；10厚1:2水泥砂浆压实抹光m²78.7216.1811463.2180020109004001水泥砂浆1.楼面2.厚20mm3.1:3水泥砂浆㎡9427.212.46117462.9181020109004002水泥砂浆1.外墙2.厚20mm3.1:3水泥砂浆㎡5164.5613.957045.618182020107001001金属扶手带栏杆m136.8557.347846.9883020201001001墙面一般抹灰1.墙体类型外墙2.墙体厚度190mm3.20厚混合砂浆抹灰㎡2084.2211.6724322.85本页小计819626.54合计5265201.1分部分项工程量清单与计价表工程名称：吉林省电力公司办公楼标段：第11页共11页项目编码项目名称项目特征描述工程量金额（元）
序号计量单位综合单价合价其中：暂估价84020201001002墙面一般抹灰1.墙体类型内墙2.墙体厚度200mm3.20厚混合砂浆抹灰㎡15066.9811.67175831.985020202001001柱面一般抹灰1.柱体类型钢筋混凝土柱2.20厚混合砂浆抹灰㎡2858.414.1040303.4486020507001001刷喷涂料1.外墙2.JH801涂料2遍㎡2084.2210.6122113.5787020301001001天棚抹灰基层类型混凝土，20厚混合砂浆抹灰㎡13282.112.74169213.9588020401006001木质防火门木质防火门，尺寸1000mm×2100mm樘197271112154.3289020401006001木质防火门木质防火门，尺寸1500mm×2100mm樘3627130742.7490020401006001木质防火门木质防火门，尺寸900mm×2100mm樘7227136891.2991020401006001木质防火门木质防火门，尺寸900mm×1800mm樘182717905.2892020401006001木质防火门木质防火门，尺寸1800mm×2100mm樘1027110247.5893020406007001塑钢窗塑钢平开窗，尺寸2400mm×2000mm樘282178240940.894020406007002塑钢窗塑钢平开窗，尺寸1500mm×1800mm樘161787689.2本页小计854032.07合计5265201.1措施项目清单与计价表（一）工程名称：吉林省电力公司办公楼标段：第1页共1页
序号项目名称计算基础费率（%）金额（元）1安全文明施工费163610.422夜间施工费3二次搬运费22470530.51114604冬雨季施工5大型机械设备进出场及安拆费6施工排水7施工降水22331.88地上、地下设施、建筑物的临时保护设施9已完工程及设备保护按实际情况计算10各专业工程的措施项目1112合计197402.22措施项目清单与计价表(二)工程名称：吉林省电力公司办公楼标段：第1页共2页序号项目编码项目名称项目特征描述计量工程量金额(元)
单位综合单价合价1A9-0016承台模板胶合板模板，50×70木楞m³228.5383.5119084.542A9-0017垫层模板胶合板模板，50×70木楞m³22.525.87582.083A9-0020柱模板胶合板模板，50×80木楞m³426.15256.66109375.664A9-0025基础梁模板胶合板模板，50×70木楞m³95289.4127493.955A9-0029过梁模板胶合板模板，50×70木楞m³60.53508.4130863.546A9-0032直形墙模板胶合板模板，50×70木楞m³26132.5034457A9-0045有梁板模板胶合板模板，50×70木楞m³1940.57374.67727047.148A9-0056雨篷模板胶合板模板，50×70木楞m³5.92843.364992.699A9-0058直形楼梯模板胶合板模板，50×70木楞㎡484.38104.5350617.7110A9-0065散水模板胶合板模板，50×70木楞m³8.37164.661378.411A9-0067地沟模板胶合板模板，50×70木楞m³100.9321.0232390.9212A9-0026矩形梁胶合板模板，50×70木楞m³0.144395.765713A10-0008综合脚手架综合脚手架,40m以内㎡9427.1435.1733152.51514A10-0058电梯脚手架50m以内座23571.417142.8215A11-0007垂直运输费㎡9427.1432.85309681.5516A12-0002建筑物超高费㎡3142.3821.7468252.49本页小计1393167.08合计1567699.87注：本表适用于以综合单价形式计价的措施项目。措施项目清单与计价表(二)工程名称：吉林省电力公司办公楼标段：第2页共2页
序号项目编码项目名称项目特征描述计量单位工程量金额(元)综合单价合价17A13-0001塔式起重机座15744.275744.2718A13-0003塔式起重机安拆费台次18039.128039.1219A13-0014施工电梯安拆费台次18270.868270.8620A13-0018混泥土搅拌站安拆费台次113014.4113014.4121A13-0010柴油打桩机安拆费台次47533.3530133.4022A13-0024履带式挖掘机运输费台次35259.9515779.8523A13-0026履带式推土机运输费台次24688.489376.9624A13-0031柴油打桩机运输费台次413319.5453278.1625A13-0037塔式起重机运输费台次111375.0111375.0126A13-0042施工电梯运输费台次19724.449724.4427A13-0045混泥土搅拌站运输费台次19796.319796.31本页小计174532.79合计1567699.87注：本表适用于以综合单价形式计价的措施项目。其他项目清单计价表工程名称：吉林省电力公司办公楼
序号项目名称金额（元）1招标人部分预留金：50万小计500000.002投标人部分小计合计500000.00规费、税金项目清单与计价表工程名称：吉林省电力公司办公楼标段：第1页共1页
序号项目名称计算基础费率(%)金额(元)1规费922415.31.1工程排污费22470530.5211684.681.2社会保障费910730.6(1)养老保险费224705326.68599513.74(2)失业保险费22470532.4454828.1(3)医疗保险费22470537.32164484.31.3住房公积金22470533.05685351.4工伤保险22470531.04233691.5工程定额管理费7952718.480.1795271.852税金分部分项工程费+措施项目费+其他项目费+规费（7952718.48元）3.41271187.73总造价分部分项工程费+措施项目费+其他项目费+规费+税金8223906.18注：根据建设部、财政部发布的《建筑安装工程费用组成》(建标[2003]206号)的规定，“计算基础”可为“直接费”、“人工费”或“人工费+机械费”。单位工程招标控制价／投标报价汇总表
工程名称吉林省电力公司办公楼第1页共1页序号汇总内容金额(元)其中：暂估价(元)1分部分项工程5265201.12措施项目1765102.093其他项目500000.004规费922415.35税金271187.7招标控制价合计＝1+2+3+4+58723906.18注：本表适用于单位工程招标控制价或投标报价的汇总，如无单位工程划分，单项工程也使用本表汇总。
10、施工组织设计10.1施工组织设计编制依据10.1.1施工图图纸名称图纸编号出图日期结构施工图结施1~92013-5-110.1.2主要规程、规范类别名称编号国家混凝土结构工程施工及验收规范GB50204-2002地面与楼地面工程施工及验收规范GB50209-2002屋面工程施工及验收规范GB50204-2002建筑装饰工程施工及验收规范GB50210-2001地基与基础工程施工及验收规范GBJ50202-2002砌体工程施工质量验收规范GBJ50203-2002建筑工程施工质量验收统一标准GBJ50300-2001地方混凝土外加剂应用技术规程DBJ01-61-2002建筑安装工程资料管理规程DBJ01-51-2000工程监理建设规程DBJ01-41-2002101.3主要图集类别名称编号国家混凝土结构施工图平面整体表示方法制图规则和构造详图11G101地方钢质防火门华北91SJ2常用木门、钢木门通用图集吉95-J61铝合金门窗安装图集92SJ71210.1.4主要标准类别名称编号国家《普通混凝土用砂质量标准及验收方法》JGJ52-92地方《建筑安装分项工程施工工艺规程》DBJ01-26-96
10.1.5主要法规类别名称编号国家《中华人民共和国建筑法》中华人民共和国主席令1997年第91号《中华人民共和国大气污染防治法实施细则》1991年国家环保局令第5号《中华人民共和国水污染防治法实施细则》2000年中华人民共和国国务院令284号《建筑项目环境保护管理条例》1998年国务院令253号《中华人民共和国消防法》1998年4月29日中华人民共和国主席令第四号地方相关企业标准另外同时参考工程招标文件及招标答疑说明，施工图、图纸会审记录，施工现场条件和勘察资料；资源配备情况，同类建筑施工积累的丰富施工经验。10.2工程概况10.2.1总体概况序号项目内容1工程名称吉林省电力公司办公楼结构、施工设计2工程地点长春市区内3建设单位吉林省电力公司4设计单位长春工程学院土木学院5施工单位长春建设股份有限公司6结构形式主体采用框架结构，共9层7工程规模每层最大面积1047.46总建筑面积9427.148招标范围主体结构、装修、电气、暖通、给排水、室内外工程9工期要求本工程于2013年4月1日开工，至2013年10月22日竣工，总工期202天10工程质量要求11文明施工目标“省级安全文明工地”
10.2.2建筑设计概况序号项目内容1建筑功能办公楼2建筑面积每层最大面积1047.46建筑面积9427.143建筑标高±0.00标高217.5室内外高差0.500层高一～九层均为3.6最深基底标高-2.30最高檐口高度32.44建筑轴线横轴编号A～E纵轴编号1～95建筑防火耐火等级二级6外装外墙面外墙涂料门窗塑钢门窗、镀膜中空玻璃铝合金门7建筑保温外墙外保温80厚聚乙烯苯板屋面100厚聚乙烯苯板8主要装修做法外墙填充陶粒混凝土空心砌块190，20水泥砂浆找平，80厚聚乙烯苯板保温，内侧20抹灰，外侧刷涂料内墙填充陶粒混凝土空心砌块200，墙内外侧20抹灰屋顶20抹灰地面30水磨石地面踢脚混合砂浆踢脚10.2.3结构设计概况序号项目内容1基础型式采用预制方桩基础2结构型式钢筋混泥土框架结构3抗震等级二级4混凝土强度等级混凝土垫层C10混凝土桩承台C35现浇混凝土基础梁C30现浇混凝土
一～九层柱1层C35，2-9层C30现浇商品混凝土一～九层梁C30现浇商品混凝土一～九层板C30现浇商品混凝土5混凝土保护层（）板20梁35柱356钢筋类别梁采用HRB335，柱采用HRB400,板及箍筋采用HPB3007结构尺寸（）一层柱700×700二～五层柱600×600六～九层柱550×550一～九层主梁300×750，300×400，300×900一～九层次梁300×60010.2.4施工场地概况本工程现场位于长春市区，地下水位为-2.0处，无需降水。现场已平整完毕，较为开阔，交通较为方便，现场离居民区较远，施工所用电源和水源均由甲方提供。8.2.5本工程施工重点及难点（1）设计工程为预支桩，桩数为144根，工程量大，桩打入持力层的深度以及桩位的正确性为打桩的重点和关键；（2）本工程单层面积比较大，工期较紧，人力物力投入较为集中，对人力物力合理的调配为本工程的关键；（3）主体跨度大，梁柱截面大，保证混凝土浇筑质量和施工安全是重点；（4）本工程后期面临冬季施工，东北地区气温低，须做好冬季施工的防冻保暖工作；（5）本工程为高层结构，应搭设外双排扣件式钢管脚手架作为施工操作平台，脚手架体系的构造设计，安全检查措施，正常施工是重点；（6）梁柱节点处钢筋数量多，绑扎和浇筑都有难度，须做必要措施控制；（7）屋面泛水处的防水处理是重点,做好防渗漏；
10.3施工总体部署10.3.1施工总体构思（1）据工程的施工进度情况，在工作面上进行流水作业，本工程要跨越夏季和冬季期，需做好各种材料、设备和成品的保养及保护工作，并加强冬季和夏季的施工措施。（2）坚持合理的施工和程序,先地下后地上,先框架后装修,做好三个交叉,既主体框架与砌筑交叉，砌筑与装修交叉,装修与电暖交叉,避开施工作业面高峰,保持均衡生产，以确保“优质、快速、高效、高回报”地建成该工程。10.3.2项目管理目标(1)质量目标：质量等级：吉林省建设工程“长白山”杯（省优质工程）(2)工期目标：按照招标文件要求，2013年4月1日开工，2013年10月22日竣工，保证总工期202天整体工程竣工。(3)文明安全施工目标：无重大伤亡事故，创吉林省建筑工程安全文明工地。(4)现场环境管理目标：坚持绿色施工，使用绿色建材，严格控制排污，建绿色花园式工地。10.3.3组织机构及主要职责为确保上述目标的顺利实现，配备强有力的管理班子。施工管理人员选用素质高、技术业务能力强、有丰富的施工和管理协调经验的人员组成。项目经理由主持过类似工程施工，具有现代施工管理水平的国家一级项目经理担任；同时选派施工经验丰富的人员担任项目工程师；现场各职能部门负责组织指挥现场施工和各项工作的管理实施。制定严格的岗位责任制，落实到人，各负其责。见10-1表表10-1组织机构及主要职责部门职责项目经理
认真严肃地履行合同条款，对施工质量、进度、安全、经济效益负主要责任，在施工管理的各方面对工程指挥部负责。贯彻实施质量方针和目标，认真执行施工组织设计、施工方案，认真落实工程指挥部的施工部署，协调项目经理部各职能部门和人员关系，确保施工过程始终处于受控状态。及时协调、合理调配人力、物力、资金，使施工正常进行。项目工程师在施工技术、工程质量等方面负主要责任，实施总公司的质量方针和目标，认真贯彻国家有关的规范规程。组织审查图纸和制定各种方案，并检查项目部的落实情况。检查项目部各项技术交底是否具有针对性、先进性和可操作性。及时解决施工中出现的技术质量问题。组织实施施工组织设计和施工方案，组织落实施工管理的各项措施。及时和甲方、监理、设计保持联系，做好信息反馈。生产副经理协助项目经理搞好全面协调管理工作，向项目经理负责。抓好现场各方案落实。与技术人员一起研究制定各方案，确保工程质量和进度按计划完成。制定各种管理制度和管理人员岗位责任制。督促材料及时进场，做好各种检验、实验和成品保护。经营部负责合同管理、工程预算、决算管理、资金管理、成本核算等工作。物资采购部负责市场调查、材料采购供应、施工机具和设备的租赁等工作，对材料质量负直接责任，并负责现场机械、器具管理、物资的配送、调配。施工生产部负责生产调度、进度计划的落实、材料计划的编制，对工程进度和施工质量负责，劳务队伍的选择、劳动力的调配，分包项目组织协调及其劳务队伍的管理。安全保卫部现场消防、保卫、安全与文明施工管理、环境保护管理。项目管理机构结构体系图如下：图10-1项目管理机构结构体系图
10.4施工准备（三通一平）施工准备工作，是建筑施工管理的一个重要组成部分，是组织施工的前提，是顺利完成建筑工程任务的关健。按施工对象的规模和阶段，分为全场性和单位工程的施工准备。全场性施工准备为全局性的部署，包括技术、组织、物资、劳力和现场准备,是各项准备工作的基础。单位工程施工准备是全场性施工准备的继续和具体化，要求做得细致，预见到施工中可能出现的各种问题，能确保单位工程均衡、连续和科学合理地施工。10.4.1施工现场用水从甲方提供水源引管至现场，管材采用焊接钢管，埋地敷设,埋深为-0.8m，现场临时消火栓立管随楼层加高而加高。（1）本工程施工用水由甲方提供管道作为水源，根据现场实际情况进行管道布置。（2）工地供水组织：①工地供水包括：生产用水、生活用水、消防用水。②工地供水规划：供水布置应满足施工和消防的需求，按照工程进度及各阶段工作内容，制定用水计划和节水措施，使用节水型洁具。10.4.2施工现场用电根据工程进度总计划及施工现场所设电气设备数量类型，确定在施工现场设配电室，电源由甲方提供。通及线路安全，所以本工程临时用电线路均采用电缆直埋敷设引至各个开关箱，直至用电设备。因施工现场条件限制，车辆进出较多，线路进行架空敷设势必影响道路畅分别引至现场塔吊、混凝土泵、加工区、消防泵房及主楼的分配电箱，然后再由分配电箱。①严格落实现场临时用电管理制度及电工值班、巡查制度，落实临电管理人员岗位责任制。②做好临电施工组织设计及安全技术交底，并进行记录。③本工程的用电设备机械较多，特殊专业分包单位多，用电设备的管理上要求先审请提计划，由临时电工统一接线管理。④所有电动机具、机械、电气设备必须由专职电工或持证的操作手进行操作和维修，非电工或操作手不得随意动用机电设备。⑤工地使用的所有电器必须保证质量合格，有合格证。⑥临时照明系统均采用重复接地装置，低压灯泡（36V、60W），确保安全。⑦现场作业区及生活区的临时用电，均由指定的专职电工负责管理。
⑧电工应掌握安全用电基本知识和所用设备的性能，电工使用的各种测量仪表和一类绝缘标准的电动工具，要按规定进行检测，满足计量要求。⑨现场使用经国家劳动部、建设部认证的标准的配电箱和开关箱，使用期间安排专人负责定期保养，清扫和擦试。施工现场线路采用电缆埋地敷设，所有电缆检查无破损和龟裂符合标准的电缆。⑩现场临时用电安装完毕，经工地检查合格报文明安全部复验通过后方可投入使用，复验结果要有记录。10.4.5施工现场:场地平整,由甲方提供场地10.4.6临时设施尽量在施工现场内设置临时设施，采用活动板房，为办公、会议和管理人员宿舍，劳务人员宿舍。现场生产设施：现场试验室和库房设置，现场试验室的设置应符合有关温度、湿度规定要求。主要材料存放于施工现场，根据材料需用量计划组织进场，按平面图指定位置及规定方式储存或堆放。材料堆放应符合有关规定要求，临时材料尽量分散堆放。预设施工材料堆放场应提前做好硬化及防排水措施，并做好标识。室内仓库应根据需要设置保温、通风、防盗措施，并分类建立台帐，加强领料签发手续，防止材料丢失和损坏。10.5施工总体安排10.5.1主要机械配置:本工程单层面积较大，结构施工阶段，钢筋、模板及部分柱头的混凝土的垂直运输通过塔吊来实现，因此对塔吊的性能要求较高，在楼一侧设二台QT40型，臂长40m的塔吊，满足作业面的使用要求，也能覆盖钢筋作业区及模板加工区，减少二次搬运量。土方采用机械和人工开挖、机械外运，根据现场情况、工程量及进度安排，增加劳动力投入本工程所有混凝土均采用商品混凝土，用混凝土泵送车输送。根据场地情况，钢筋的加工配料均在施工现场钢筋加工场进行，设钢筋调直机二台，弯曲机二台，切断机一台。施工生产部为现场施工机械的主管管理机构。成立由专业工程师负责的机械维修班，配备合格的机械维修人员及专门维修工具，保证一般中小型机械设备场内维修；大型机械提前与厂家签订维修保障合同，保证施工期间的及时维护。对于易发生故障的机械，要准备好备用品，并作好备用件的准备工作。见10-2表
表10-2主要设备一览表序号机械名称规格及型号单位数量备注1塔吊QTZ40台1固定式2混凝土输送车HBT80-16-110S台23电焊机BX1－500A台64搅拌机JS500台15钢筋切断机CQ－40台26钢筋弯曲机GW40-A台27钢筋调直切断机LG74/14台18插入式振捣棒ZX-50条10高频低音9插入式振捣棒ZX-30条5高频低音10切割机JG－400台411空气压缩机W－1017台1清理模板12水泵XDD-80DL台2消防用（一台备用）13蛙式打夯机HW40台414木工电锯MJ105台115木工电刨MB573台116压刨MB104A台110.5.2人力组织准备根据本工程的特点，选用参加过同类工程施工，根据定额工程量和以往的施工经验，合理布置劳动力，控制内部的工人技术等级比例，确定合理的劳动组织，并经过优化组合，加强人员管理，以满足施工高峰期对人员的需要，使人力资源得到充分、合理的运用。确保施工质量。落实施工计划和技术责任制，对施工人员按管理系统逐级进行交底，交底内容包括：工程施工进度计划和月、周作业计划；各项安全技术措施，降低成本措施和质量保证措施；质量标准和验收规范要求、设计变更、技术核定事项、关键及复杂部位，必要时进行现场示范。
针对本工程特点，对操作人员进行专业技能培训，并对作业难度大的地方进行现场实物交底，提高工作人员的操作技术水平。对于特殊工种人员、机械设备操作人员要求必须经专业培训并考核合格持证上岗。保证工程“优质、安全、低耗、快速”地进行。10.5.3材料准备与采购认真核实施工图纸、设计说明及设计变更洽商文件，及时准确地编制施工预算，列出明细表。根据施工进度计划的要求进行施工预算材料分析，编制建筑材料需用量计划，为制定材料采购计划、施工备料、确定仓库和堆场面积，以及组织运输提供依据。由于本工程所使用的材料种类多，组织协调好各部门工作，从材料计划、货源选择、材料送批、订货、运输、验收检验做到三级审核，保证材料、设备规格、型号、性能的技术指标明确、数量准确。材料准备工作程序：根据材料计划，请甲方、设计、监理单位共同考察供货厂家，实行采购招标，做到货比三家，确保所选拔的生产厂家信誉好，能保证资源充足、供货及时、质量好、价格合理。针对本工程中的部分材料，由加工计划部门直接面向厂家，严把质量关。保证到现场后能按顺序安装，避免返工而影响工期。对加工工艺复杂、加工周期长的材料，在要求的时间内，提前将样品及有关资料报监理工程师审批；同时，专门编制工艺设备需用量计划，为组织运输和确定堆放面积提供依据,积极采用建设部推荐采用的新型材料。进场及储存在中转厂区内的材料必须妥善保存，按种类及存储要求分类、分库存放，做好标识并建立台帐，完善进出库手续，严格按总公司ISO9002质量保证体系程序执行。10.5.4测量器具的选择⑴经纬仪的选择：选择J2，误差。本工程总高度为32.40m，测量中的最大高度不超过55m，按55m计算。测量中仪器准确度所允许产生的最大误差为550.0048弧长/米。0.264秒=0.53mm，查《混凝土结构工程施工及验收规范》（GB10204—2002），垂直度全高允许误差允＜30mm，取30mm所以满足要求。表10-3主要测量设备名称规格单位数量水准仪DS3台1经纬仪J2台1钢卷尺50m、5m把4
⑵水准仪的选择：选择DS3水准仪，查《混凝土结构工程施工验收规范》（GB50204—2002），现浇混凝土结构层高标高允许偏差为±10mm，全高允许偏差为30mm，该工程全长64.70m，宽16.40m，DS3水准仪每1000m测量允许最大偏差为3mm，故满足要求。10.2.2.5总体施工方法（钢筋，模板，混凝土）本工程的混凝土工程为关键过程⑴施工段划分施工中遵循先地下，后地上，先主体，后装修的原则组织施工。基础工程及框架工程划分为A、B、C区两个施工段平行流水，主体砌筑采用倒序法安排施工工序。装修阶段以楼层划分施工段，各工种穿插作业。⑵施工工艺流程a基础施工工艺流程：大面开挖至承台底→测量定位、放桩位→坑内打桩→破桩头→承台垫层→承台支模→承台混凝土；b主体施工工艺流程：楼层放线→柱绑筋→柱支模→支梁底模→绑柱核心区箍筋、梁钢筋→支梁侧模、板底模→绑板钢筋、配电管→浇注梁、板、柱混凝土；c装修施工工艺流程室内抹灰→楼地面→门窗工程→室外装修→室内设施10.6分部分项及装饰装修施工方案：10.6.1施工放线（1）图纸学习与校核全面了解设计意图，认真熟悉图纸。首先审核总平面图，校对点位坐标、距离是否对应，定位依据、定位条件是否明确合理，建筑物的几何位置关系是否符合要求和满足规划用地的要求；其次审核建筑、结构、设备施工图，主要校核：平、立、剖面图是否对应一致，轴线间距、高程、结构尺寸和装修细部尺寸是否相符。（2）定位依据及永久桩位的保护定位条件依据总平面图和，用两台经纬仪投测轴线。误差：角度在±20″、边长在1/10000、为允许误差范围内。定位完成做好资料成果与现场桩位交接，并砌砖垛保护桩位。永久桩位作法为：利用（100×50×1000）mm的木桩打入地下约0.6m，四周用红砖砌成（500×500×500）mm的方孔，内注混凝土，并用铁钉定出控制点坐标位置，红油漆画“▼”
表示。永久高程控制桩采用砌砖井，上加混凝土盖板进行保护，防止磕碰及坠物。永久坐标控制桩和高程控桩四周用钢管围挡，加以保护，如上图。（3）施工测量定位放线及轴线建立测量控制网分为平面控制网与高程控制网两部分。平面控制网的方法是在场地区域内建立场地控制网。误差限值：量距误差：±2/10000，对角线误差：±×2/10000。角度误差：±2×10〞，超过以上限值，应重新定位。由建筑定位图和基础平面图决定，建筑定位依据测量控制点坐标。根据轴线关系定出控制轴，水平控制轴D轴；竖直控制轴1轴。建筑物的放线是指根据已定位的外墙主轴线交点桩及建筑物平面图，详细测设出建筑物各轴线的交点位置，并设置交点中心桩；然后根据各交点中心桩沿轴线用白灰撒出基槽开挖边界线，以便进行开挖施工；由于基槽开挖后，各交点桩将被挖掉，为了便于在施工中恢复各轴线位置，还须把各轴线延长到基槽外安全地点，设置控制桩或龙门板，并做好标志.（4）基础施工测量A.高程传递：针对本工程实际特点，采用三、四等水准测量进行高程的传递与控制，在地面上架水准仪，在地面上的水准仪后视±0.000，前视在基坑内的水准尺，计算出±0.000与-2.000m的水准尺读数差，再通过基底仪器将该读数-2.000m引测到侧坡上。B.轴线投测：基础施工时，采用通视法用经纬仪直接将主控轴线引到基坑，并依据主控轴线测设细部轴线。将控制轴投到独立柱基施工层上，将电子经纬仪架在底板上观测其他轴线控制桩，当误差在±5mm内，投测出独立柱基基底的轴线，再用测距仪将不能通视轴线测设。通过轴线将所有施工线放出。基坑投测轴线操作方法如下图7-2：图8-2用控制网引桩向坑内投轴线
（5）地面以上施工测量A.校核轴线：检核控制轴线及首层的轴线，用全站仪以控制点为起始点校测，角度误差±10″；边长相对误差在±5mm范围内。B.标高控制：“控制总高，从首层传递”的方法，即在首层从现场±0.000处引测到外圈柱子50cm处，闭合误差±2mm。采用50m钢尺从外圈柱子的首层传递，每次引测均从首层+50线往上引测，以避免各层传递产生的累计误差。高程引测点每段四个角各设一个高程引测点，引测后用DZS3水准仪抄测这四处点，当误差在±3mm之内取四个标高的平均值作为该楼层标高基准值，用该值在柱子上抄测这层建筑50cm线。顶板混凝土浇注后，由各控制点向上拉尺引测出作业层结构50线。并用水准仪抄测到各柱主筋上，作为柱钢筋绑扎和顶板混凝土浇筑的标高线。柱模板支完后，向上拉尺找到结构50线的标高，并用水准仪进行水平抄测，用以控制柱混凝土高度。C.轴线测设：采用外控法。将经纬仪架在轴线两端的控制桩上，后视控制点，前视柱子中心控制线，将中心控制线投测到施测层，连接两点即为控制轴。用钢尺实量其他轴线距离，用经纬仪实测主控轴线交角，在楼板上弹出各细部轴线及门窗位置等的墨线。图8-3吊线坠法进行轴线的投测10.7土方工程10.7.1土方开挖本工程基底设计标高最深为-2.3米，基坑采用人工开挖，开挖时按底边尺寸每边增加30cm，放坡开挖，开挖过程中应随时检查边线、边坡及标高，需用时回填土方则弃至坑边5m
外，余土运至指定场所；基坑（槽）挖好后应地坑底进行找平、休整，请设计、勘察、监理、业主等共同验槽后迅速浇捣垫层或首阶基础；图10-4基深度控制示意表10-4土方开挖工程质量检验标准（mm）项序项目允许偏差或允许值检验方法桩基基坑基槽挖方场地平整管沟地面基层人工机械主控项目1标高－50±30±50-50－50水准仪2长度、宽度（由设计中心线向两边量）±200－50±300－100±500－150100－经纬仪，用钢尺量3边坡设计要求观察或用坡度尺检查一般项目1表面平整度2020502020用2m靠尺和楔形塞尺检查2基底土性设计要求观察或土样分析
10.7.2土方回填：±0.000板施工完毕后应及时回填。回填时，应采用素土分层夯实，其压实系数λC≥0.67。（1）作业条件：桩基础检查验收，混凝土强度应达到规定的要求，办好隐检手续后，方可进行回填土。施工前应根据工程特点、填方土料种类、密实度要求、施工条件等，合理地确定填方土料含水率控制范围、虚铺厚度和压实遍数等参数,或者可通过压实试验来确定。房心和管沟的回填，应在完成上下水、管沟墙间加固后再进行，并将沟漕、地坪上的积水和杂物等清理干净。（2）工艺流程基层清理→检验土质→分层铺土、耙平→夯打密实→检验密实度→修整找平→验收。（3）施工方法：填土前应将基坑底或地坪上的垃圾等杂物清理干净。基础回填前，必须清理到基础底面标高，将回落的松散垃圾、砂浆、石子等杂物清除干净。检验回填土内有无杂物，粒径是否符合规定，含水量是否在控制的范围内。如含水量偏高，可采用翻松、晾晒和均匀掺入干土等措施；如遇回填土的含水量偏低，可采用预先洒水润湿等措施。回填土应分层铺摊，每层铺土厚度应根据土质、密实度要求和机具性能确定。一般蛙式打夯机每层铺土厚度为200－250mm；人工打夯不大于200mm。每层铺摊后，随之耙平。回填土每层至少夯打三遍。打夯应一夯压半夯，夯夯相接，行行相连，纵横交叉。基坑回填应在相对两侧或四周同时进行，每层填土夯实后，应按规范规定进行环刀取样，测出干土的质量密度，达到要求后，再进行上一层的铺土。填土全部完成后，应进行表面拉线找平，对超过设计标高的地方，及时依线铲平，低于设计标高的地方补土夯实。（4）质量标准见表10-5。10.7.3基础垫层本工程垫层为100mm厚C10的素混凝土，采用木模板。待基础轴线尺寸，基底标高经验收合格办完隐检手续后，测放人员及时标定100mm厚素砼垫层上皮的标高控制线。垫层砼浇筑前先检查垫层的尺寸及形状是否正确、模板支撑是否牢固。浇筑垫层砼时，派专人随时抽查商品砼的质量情况。砼表面用刮杠刮平，随后用木抹子搓平压光，施工过程中要及时取样，留好试块。
表10-5填土工程质量检验标准（mm）项序项目允许偏差或允许值检验方法桩基基坑基槽挖方场地平整管沟地面基层人工机械主控项目1标高－50±30±50-50－50水准仪2分层压实系数设计要求按规定方法一般项目1回填土料设计要求取样检查或直观鉴别2分层厚度及含水量设计要求水准仪及抽样检查3表面平整度2020302020用靠尺或水准仪10.8桩基础工程10.8.1打桩施工准备：A、清除障碍物，平整场地。桩机进场及移动范围内的场地应平整压实，以使地面有一定的承载力，并保证桩机的垂直度。施工场地及周围应保持排水沟畅通。B、材料、机具的准备及接通水源、电源。C、进行打桩试验，以便检验设备和工艺是否符合要求，达到承载力所需要的实际桩长由现场试桩确定。按照规范规定，试桩不得少于2根，现场试3根。D、确定打桩顺序：选择一台桩机沿着建筑物长边方向，从一边到另一边依次打桩。E、抄平放线及定桩位在打桩现场或附近设水准点（其位置不受打桩影响），数量不少于两个，用以抄平场地和检查桩的入土深度。根据建筑物的轴线控制桩，定出桩基轴线位置（偏差不得大于20毫米）及每个桩的桩位，将桩的准确位置测设到地面本工程采用钢筋砼预制桩基，，桩身为450×450mm，桩长13米。沉桩方式采用柴油机打桩。10.8.2施工流程：测量放线定桩位→桩机就位→吊桩→试桩→打桩→验收→转移桩位吊桩采用亮点吊如下图：
图10-5一点吊桩示意图打桩顺序由中间向两个方向击打如下图10-6：图10-6打桩顺序具体打桩方法如下：10.8.2.1测量放线根据图纸要求，精确放好每根桩的桩位线。10.8.2.2压桩机就位经选定的压桩机进场行至桩位处，按定额的总重量配置压重，调整机架垂直度，并使桩机夹持钳口中心与地面上的“样桩”基本对准，调平压桩机，再次校核无误，将长步履落地受力。10.8.2.3吊装喂桩静压预制桩每节长度12m，因此可直接用压桩机的工作吊机自行吊装喂桩，也可另配专门吊机进行吊装喂桩。当桩被运到压桩机附近后，采用单点吊法起吊，用双千斤加小扁担的起吊方法使桩身竖直插入夹桩的钳口中。10.8.2.4对中、调直当预制桩被插入夹桩钳口中后，将桩徐徐下降直到桩尖离地面cm左右处，然后夹紧桩身，微调压桩机使桩尖对准桩位，并将桩压入土中0.5--1.0m，暂停下压。10.8.2.5压桩在检查有关动力设备电源等，防止压桩中途间断施工，确定无误后，即可正式压桩。压桩是通过主机的压桩油缸冲程之力将桩压入土中，压桩油缸的最大行程视不同的压桩机而有所不同，一般为1.5--2.0m，所以每一次压桩的深度为1.5--2.0m，然后松夹→上升→再夹→再压，如此反复，直至将一节桩压入土中。压桩过程中，经常观察压力表，控制压桩阻力，调节桩机静力同步平衡，忽视偏心，检查压梁导轮和导笼的接触是否正常，防止卡住，并详细做好静力压桩工艺施工记录。10.8.2.6、送桩
静压桩的送桩可利用现场的预制桩段作送桩器来进行。施压预制桩最后一节的桩顶面达地面以上1.5m左右时，应再吊一节桩放在被压桩的桩顶面，一直将被压桩的顶面压入土中直至符合终压控制条件为止，然后将最上面一节桩拔出来。10.8.2.7终止压桩但当预制桩被压入土层中一定深度或桩尖进入持力层一定深度达设计要求后，即可终止压桩。在压桩施工过程中，应注意以下几点。（1）、全部液压系统安装完毕后，应对整机个动作进行试运转。特别是吊装用的起重机，应进行满载试吊。（2）、桩机经过一段时间施工后，应重新紧固各紧固件。（3）、当于地下障碍物，使桩在压入过程中倾斜时，不能用压机行走的方式强行纠正，而应将桩拔起，待地下障碍物清除后，重新插桩。（4）、当桩在压入过程中，夹持机构与桩侧打滑时，不能任意提高液压油压力，强行操作，而应找出打滑原因，采取有效措施后方能进行施工。（5）、由于桩的贯入阻力太大，使桩不能压至标高时，不能任意增加配重，否则将引起液压元件和构件的损坏。（6）、桩顶不能最后压到设计标高时，必须将桩凿去，严禁用桩机行走的方式，将桩强行推断。（7）、在压桩过程中，如遇周围土体隆起，影响桩机行走时，应将桩机前进方向隆起的土铲去，不应强行通过，以免损坏桩机的构件。（8）、桩机在升顶过程中，应尽可能避免任一船形轨道压在已经入土的单一桩顶，否则将使船形轨道变形。10.8.3压桩工程质量安全技术措施为了工程保持保量按期完工，我方严格抓好工程中的各个环节，严格按照规范及监理工作程序施工，保证工程达到优良等级标准。a.认真组织好图纸会审，严格按图纸施工，组织好现场施工技术人员的技术交底，并随时通报在施工中存在的质量问题。b.精心组织安排好现场施工人员的岗位,明确其责任，强调校对桩位，允许偏差值少于5cm,接桩时上下节桩的中心线误差不得大于10mm,校正垂直度,允许偏差少于1%桩长。c.打同一根桩，各节必须连续施工，中间间歇时间不能过长，否则会造成打桩阻力增大。发现地质条件和打桩情况有差异时，应立即通知设计人员及监理以便能采取相应措施。d.所有管桩须有产品准用证和出厂合格证书，管桩进场后须认真检查，不准使用质量不合格的管桩，不合格的管桩挑出后，要有明确标记，并及时运出场外。e.经常进行桩机的维修、保养，定期检测合格，保证主要技术参数，满足设计要求f.严格按业主和设计单位提出的要求及有关的规范规程施工，随时接受当地质检部门的监督检查。g.认真做好沉桩记录，每米进尺的锤击数，最后一米锤击数，最后三阵贯入度及桩尖标高，桩身垂直度以及桩位。10.8.4、质量控制与检验表10-6预制桩桩位的允许偏差项项目允许偏差（mm）
1盖有基础梁的桩：（1）垂直基础梁的中心线（2）沿基础梁中心线100+0.01H150+0.01H2桩数为1--3根桩基中的桩1003桩数为4--16根桩基中的桩1/2桩径或边长4桩数大于16根桩基中的桩（1）最外边的桩（2）中间桩1/3桩径或边长1/2桩径或边长注：H--施工现场地面标高与桩顶设计标高的距离10.9钢筋工程10.9.1钢筋进场检查（1）主要项目1）钢筋进场时，应按现行国家标准《钢筋混凝土用热轧带肋钢筋》（GB1499-1998）等的规定抽取试件作为力学性能检验，其质量必须符合有关标准的规定。检查数量：按进场的批次和产品的抽样检验方案确定。检验方法：检查产品合格证、出厂检验报告和进场复验报告。2）对有抗震设防要求的框架结构，其纵向受力钢筋的强度应满足设计要求；当设计无具体要求时，对一、二级抗震等级，检验所得的强度实测值应符合下列规定：a.钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25；b.钢筋的屈服强度实测值与强度标准值的比值不应大于1.3。检查数量与方法同1）。3）当发现钢筋脆断、焊接性能不良或力学性能显著不正常等现象时，应对该批钢筋进行化学成分检验或其他专项检验。(2)一般项目钢筋应平直、无损伤，表面不得有裂纹、油污、颗粒状或片状老锈。检查数量：进场时和使用前全数检查。检查方法：观察。10.9.2钢筋检验钢筋进场时，应按批进行检查和验收。每批由同一牌号、同一炉罐号、同一规格的钢筋组成，重量不大于60t。(1)外观检查
从每批钢筋中抽取5%进行外观检查。钢筋表面不得有裂纹、结疤和折叠。钢筋表面允许有凸块，但不得超过横肋的高度，钢筋表面上其他缺陷的深度和高度不得大于所在部位尺寸的允许偏差。钢筋可按实际重量或公称重量交货。当钢筋按实际重量交货时，应随机抽取10根（6m长）钢筋称重，如重量偏差大于允许偏差，则应与生产厂交涉，以免损害用户利益。(2)力学性能试验从每批钢筋中任选两根钢筋，每根取两个试件分别进行拉伸试验（包括屈服点、抗拉强度和伸长率）和冷弯试验。拉伸、冷弯、反弯试验试件不允许进行车削加工。计算钢筋强度时，采用公称横截面面积。反弯试验时，经正向弯曲后的试件应在100℃温度下保温不少于30min，经自然冷却后再进行反向弯曲。当供方能保证钢筋的反弯性能时，正弯后的试件也可在室温下直接进行反向弯曲。如有一项试验结果不符合表10-3要求，则从同一批中另取双倍数量的试件重作各项试验。如仍有一个试件不合格，则该批钢筋为不合格品。对热轧钢筋的质量有疑问或类别不明时，在使用前应作拉伸和冷弯试验。根据试验结果确定钢筋的类别后，才允许使用。抽样数量应根据实际情况确定。这种钢筋不宜用于主要承重结构的重要部位。余热处理钢筋的检验同热轧钢筋。10.9.3钢筋存放(1)钢筋原材运到加工现场后，必须严格按分批同等级、牌号、直径、长度分别挂牌堆放，不得混淆。(2)存放钢筋场地要进行平整夯实，浇筑混凝土地面，并设排水措施。堆放时，钢筋下面要有垫木，距离地面不宜少于20cm，防止钢筋锈蚀和污染。(3)加工好的半成品钢筋要分部位、分层、分段和构件名称分类堆放，并挂牌标示。10.9.4钢筋加工（1）根据现场条件，钢筋加工场设在现场南侧。现场设置钢筋切断机、钢筋弯曲机、钢筋调直切断机等钢筋加工机械。本工程钢筋均在现场加工，完全能保证工程的钢筋供应。（2）钢筋配筋工作由负责土建施工的分包专职配筋人员严格按照《钢筋混凝土结构施工及验收规范》（GB50204—2002）和设计要求执行。
（3）为确保钢筋加工的准确性，对钢筋加工主要采取以下具体措施：①做好节点放样：根据结构施工图，利用计算机辅助设计做好钢筋节点放样，主要包括梁、柱、墙、板钢筋的锚固构造；梁柱节点、梁梁节点、梁与板之间钢筋的穿插顺序；板柱节点部位配筋构造；墙体节点。节点施工时分部位对节点进行编号，通过节点放样进一步熟悉图纸，使一些特殊的构造部位变得清楚明了，重点突出，在钢筋配料及使用时简单易行。②根据配筋图及节点大样图，先绘制各种形状的单根钢筋简图并编号，然后分别计算钢筋下料长度和根数，填写配料单。配料单中标明钢筋部位。③所有钢筋在大批量加工之前先进行试加工，检查钢筋形状、尺寸是否与配料单一致。并在加工过程中经常核对。④钢筋断料注意长短搭配，尽量减少钢筋截留损失。10.9.5框架柱钢筋（1）施工顺序：弹轴线、框架柱边线、抄0.50米线→检验线→清理、检查调整插筋位置→框架柱主筋电渣压力焊→自检→专检→报监理隐检验收→绑扎框架柱箍筋→自检箍筋绑扎和整体垂直度→绑扎拉勾筋和定位箍筋→安装围护墙拉筋予埋立筋→安装塑料垫块→自检报验→专检→报监理隐检→与模板组办理交接检（2）柱钢筋绑扎前应完成以下工作：a．弹线b.检查钢筋偏位情况，如有偏移按1：6进行校正c.检查接头错开甩开情况是否符合规范要求d.检查接头质量e.对钢筋污染进行清理f.对柱顶面混凝土表面进行处理，清除软弱混凝土层，露出坚实石子为准。（3）框架柱钢筋焊接前，按楼面上位置线修整钢筋位置，如钢筋发生位移，应按1：6角度打灯叉弯至正确位置。清除钢筋表面的水泥浆、油污。在框架柱主筋上抄50线，用于控制柱筋焊接高度。（4）上下层框架柱变径时，应将下层插筋在框架梁高度内打灯叉弯至上层设计位置，角度最小不得小于1：6，如角度不能满足要求时，按节点在下层框架柱中重新插筋，插筋长度应满足锚固及焊接位置要求。
（5）框架柱主筋甩槎位置，二层插筋位置应适当提高100mm左右，以避免因钢筋接头返工切除造成误差的积累，保证顶层主筋拐尺的保护层厚度。焊接合格后，进行钢筋绑扎。（6）确定箍筋加密区高度，在框架柱主筋上按根据1.0线和设计间距在框架柱四角画箍筋分档线，保证箍筋位置水平。（7）将箍筋全部穿在钢筋上，由下向上绑扎，最下面一个箍筋距顶板上平50mm，箍筋开口位置应交错放置，角部主筋应与箍筋贴时。绑扎完成后应修整箍筋弯勾角度和位置。箍筋绑扎检查合格后，安装拉勾，拉勾应勾住箍筋。（8）提前确定顶层框架柱主筋拐尺锚固方向，再进行钢筋焊接。在框架柱模板上口50mm处，安装主筋定位箍筋。定位箍筋内径尺寸小一个箍筋直径。（9）采用缠抠绑扎，绑扣交错布置。绑扎框架柱钢筋的绑丝全部弯向框架柱内，绑扣超过3扣的应打弯。（10）保证钢筋保护层及位置的技术措施：1)柱钢筋在基础部位的定位非常重要，只有保证柱钢筋的位置准确才能保证上面钢筋位置的准确，所以，除了放出柱子的外廓线外，必须同时放出离柱200mm控制线。在每层结构施工完毕后，也必须放出柱子外廓线和200mm控制线，随时检查柱子钢筋位置的准确性。为保证柱插筋不偏位，先用箍筋将插筋定位，然后将插筋与承台面筋点焊固定，以第三道箍筋位置作为定位箍筋，并增加Φ22钢筋斜支撑固定，预防砼浇筑时产生柱插筋位置偏移现象。具体方法如下图图10-7基础层柱钢筋轴线定位方法2)保证柱子箍筋的几何尺寸正确，箍筋尺寸偏大，在砼浇筑时就会因振动棒的震动力等使梁纵向钢筋移动造成钢筋保护层偏小；箍筋尺寸偏小，则在
柱子钢筋骨架绑扎时直接使骨架尺寸偏小，造成钢筋保护层过大。所以，一定保证柱子箍筋尺寸的正确性。柱子主筋与箍筋绑扎时，转角处采用套扣法绑扎，中间采用八字扣绑扎，并且绑扣的多余绑丝必须朝向构件内部。3)柱主筋保护层35mm，用直径20mm钢筋作为井字支撑，以确保柱保护层厚度。图10-8柱钢筋定位井字支撑(竖向@800)(11)竖向电渣压力焊焊接工艺。1）电渣压力焊焊接工艺如下：焊前准备（试焊、检验合格、调整焊接参数）→钢筋扶正对位→夹钳紧夹钢筋→安放焊条芯或铅丝圈→填石棉垫→焊剂入盒→通电引弧电渣过程→断电顶压→拆夹钳→拆焊剂盒→去渣壳不同直径钢筋焊接时，应按较小直径钢筋选择参数。焊接通电时间可延长。2）电渣压力焊接头:电渣压力焊接头应逐个进行外观检查，进行力学性能试验时，应从每批接头中随机抽取３个试件做拉伸试验，本工程以每一楼层（标准层）或施工段中300个同级别钢筋接头作为一批，不足300个接头仍按一批执行。3）电渣压力焊接头外观检查结果应满足如下要求：①四周焊包出钢筋表面的高度应大于或等于4mm。②钢筋与电焊接触处，应无烧伤缺陷。③接头处的弯折角不得大于4°,接头处的轴线偏移不得大于钢筋直径的0.1倍，且不得大于2mm。④电渣压力焊接头拉伸试验结果为3个试件的抗拉强度均不能小于该级别钢筋规定的抗拉强度。当试验结果有1个试件的抗拉强底低于规定值时，应再取6个试件进行复验。复验后仍有1个试件的抗拉强度小于规定值则该批接头不合格。⑤
从每批接头中随机切取3个试件做拉伸试验，试验结果后，如有1个试件的抗拉强度小于规定值，或有1个试件断于焊缝，或有2个试件发生脆性断裂时，应再取6个试件进行复验。复验结果当有1个试件抗拉强度小于规定值，或有1个试件断于焊缝或有3个试件呈脆性断裂时，该批接头则为不合格品。10-9电渣压力焊接接头样图10.9.6框架梁钢筋（1）施工顺序：框架柱施工缝处理→人工配合气泵清理杂物→检查框架梁底、侧模位置、标高→在模板侧帮画箍筋间距→放置框架梁箍筋→穿主梁下铁→穿、绑次梁下铁→穿、绑主梁上铁和弯起钢筋→绑扎主梁下铁→（绑扎上层框架柱插筋）→穿、绑次梁上铁→支放垫块→自检、专检→报监理隐检→交接检。（2）框架梁通长钢筋采用套筒冷挤压连接，为提高工效，可在加工区先挤压好一端。接头位置和接头数量应符合施工规范和设计要求。（3）框架梁钢筋采用模内绑扎，木工先支好梁底和一侧梁邦，木工绑扎框架梁钢筋，待框架梁钢筋绑扎合格后，合另一侧模板，支顶板。先按设计箍筋间距在侧模上画箍筋分档线，穿主梁下铁，与箍筋临时固定，穿主梁上铁，绑扎梁上铁。以保证钢筋位置。框架梁柱节点核心区钢筋施工方法如下图10-10：
图10-10框架梁柱节点核心区钢筋施工方法（4）钢筋全部绑扎完成后，垫下铁水泥砂浆垫块，垫块间距800mm左右。侧面塑料成品垫块。（5）顶板、楼梯钢筋施工顺序：检查顶板质量→放顶板轴线→弹顶板钢筋分档线→摆放顶板下铁和分布筋→绑扎顶板下铁→电工配管→木工安放埋件、水暖工安预留洞模板→安放马镫、绑扎上铁→安放砂浆垫块→自检、互检→专检→报监理检查验收→交接检。楼板钢筋绑扎前，应将轴线弹在顶板模板上。按轴线弹钢筋、内隔墙位置线和钢筋分档线。顶板均为双向板，按设计规格和间距摆放钢筋下层网片，短向钢筋在下。要求逐点绑扎，绑扣交错布置，绑扣向上窝。支座负弯矩钢筋垂直于梁的钢筋在上，梁两侧钢筋长度一致，上铁绑扣全部交错绑扎，绑扣向下窝。楼板上层钢筋应加铁马凳，材料采用二级钢筋，直径比板筋提高一个等级，马凳支腿长100mm，高度为：板厚-上下层钢筋直径-上筋保护层厚度-下筋保护层厚度，间距750～800mm，（见下图）梅花型布置。
高度H=板厚-上下层钢筋直径-上筋保护层厚度-下筋保护层厚度,长度L=上层板钢筋间距+100mm马凳间距不超过1.2米。楼板上铁绑扎完成后，避免上人踩踏。板中负筋铁马凳具体支设方法如下图10-12：10-11及主次梁钢筋穿越板中负筋铁马凳具体支设方法钢筋全部绑扎完成后，垫下铁水泥砂浆垫块，垫块间距800mm左右垫块尺寸为40*40,材料为1：1.5水泥砂浆制作，并按规定养护达到强度后方可使用。浇注混凝土前，安装框架柱插筋的定位箍筋。10.10模板工程10.10.1柱、梁、板采用木模，木模现场制作，采用木方及φ48的钢管作支撑。所支模板及其支架必须满足强度、刚度和稳定性要求，支模必须做到接口平直，拼缝严密，在安装前模板表面应刷隔离剂。由于承台底和拉梁底标高不同，其高差处因放坡、留工作面等原因，使拉梁底有部分空缺，采用镶砌砖模之方法解决。基础模板拆除时，混凝土达到的强度必须符合施工规范的规定，不得提早拆模，以免造成混凝土缺棱掉角。10.10.2将模板按部位进行编号。加工时，先加工大规格模板，再加工小规格，以节约材料。部分模板在使用后，可改装为小规格模板，因此在模板加工中不得随意在板面打孔。模板加工完，由专业工长和质检员检查加工质量情况，检查合格后，盖章标识。模板接缝用水泥腻子刮平，妥善保存。（1）脱模剂
a.全部采用水性脱模剂，防止污染钢筋，避免影响装修工程质量。脱模剂应提前按说明书要求配比稀释（浸泡）。b.脱模剂涂刷前，应将模板上的混凝土、油污用扁铲清除干净，再用墩布擦干净，经检查合格后，才能涂刷脱模剂。c.用辊子在模板上滚涂脱模剂，要求涂刷均匀，没有漏刷，没有流坠，经检查合格，粘贴合格证后，方可使用。10.10.3承台、基础梁模板模板支设方法如下图10-12示意：图10-12承台基础梁模板支设10.10.4框架柱模板（1）施工顺序：楼面放线、抄平→自检→专检→报监理验线→施工缝处理焊接模板顶棍→自检→专检→抹找平层（粘模板底密封条）→搭设四门斗架子→模板就位→粘模板边角密封条→模板组装→模板加固、找垂直校正→清理→自检、互检→专检→报监理查验→堵清扫口→交接检。（2）楼面框架柱放线，应放出轴线、框架柱中线、框架柱边线。线头甩出长度不小于150mm。（3）按框架柱边线用云石机切3～5mm槽，将框架柱内楼面混凝土表面剁毛，气泵吹干净。（4）框架柱根部检查楼面平整度，平整度误差超过5mm，应抹水泥砂浆找平层。抹找平层时，应用尺板按框架柱边线切直。平整度误差小于5mm可直接在楼面上按框架柱边线粘贴10mm厚的海绵条。（5）采用15mm厚双面高强覆膜多层板，该板表面光洁、硬度好，周转次数较多，用
50×100的木方做竖向背楞，再用1200mm碗扣架小横杆做水平背楞形成“箍”的形式把柱四周锁住，再利用底板预留地锚和斜撑钢管形成支撑体系，浇筑基础底板时要把地锚预埋好。图10-13基础柱模板的支设图10-14柱模板的支设截面图图10-15楼层柱模板的支设
图10-16柱模板矫正图10.10.5框架梁和楼板模板（1）施工顺序：框架柱施工缝处理→弹轴线和梁底位置线→搭设框架梁和顶板排架→摆放梁底模→自检标高、轴线位置和起拱→支一侧梁侧模、跳仓支顶板→框架梁钢筋绑扎→支框架梁另一侧模板→支梁柱节点模板→调整、加固梁模板→安装对拉螺栓→支另一侧顶板→顶板板缝处理→自检、互检→专检→报监理检查验收→交接检。（2）框架梁模板支撑系统采用50×100mm木方，见下图图10-17模板支撑示意图图10-18穿梁螺栓施工方法示意图（3）底层框架支模
一层模板支撑支于回填土上，回填土应分层夯实，其上铺设枕木作为模板支撑的支点。或做好地面垫层为支点。梁跨中起拱1‰；跨度超过8m（不含8m）底模拆除时的混凝土强度应达到设计强度的100%.本工程跨度7.8m，应达到设计强度的75%.留置同条件混凝土试块（件）强度判定拆模所需要的龄期（时间）。图10-19底层框架支模方法10.10.6现浇楼梯模板楼梯模板采用木制模板组合；支撑采用钢管和木方组合，现场拼装。施工时，楼梯墙体和休息平台、楼梯踏步同时施工。具体如图所示：图10-20楼梯支模示意图10.10.7模板的拆除现浇结构的模板及其支架拆除时的混凝土强度，应符合设计要求，当设计无具体要求时，应符合下列规定：（1）侧模在混凝土强度能保证其表面及棱角不因拆除模板而受到损坏后，方可拆模。
（2）底模在混凝土强度符合下规定时，方可拆除。表10-7底模拆除时混凝土强度要求结构类型结构跨度（m）达到设计的混凝土立方体抗压强度标准值的百分率（%）板≤2≥50＞2≤8≥75＞8≥100梁、拱、壳≤8≥75＞8≥100悬挂构件——≥100（3）己拆除模板及其支架的结构，在混凝土强度符合设计混凝土强度等级的要求后，方可承受全部使用荷载：当施工荷载所产生的效应比使用荷载的效应更为不利时，必须经过核算，并加设临时支撑。拆模时不要用力过猛过急，拆下来的木料要及时运走，整理。（4）拆模程序一般应是后支的先拆，先支的后拆，先拆除非承重部分，后拆除承重部分。拆除跨度较大的梁下支柱时，应先从跨中开始，分别拆向两端。多层楼板模板支撑的拆除，应按下列要求进行：上层楼板正在浇灌混凝土时，下一层楼板的模板支撑不得拆除，再下一层楼板模板的支柱，仅可拆除一部分，跨度4m及4m以上的梁下均应保留支柱，其间距不得大于3m。（5）模板要加强保护，拆除后逐块传递下来，不得抛掷，拆下后，即清理干净，板面刷油，按规格分类堆放整齐，以利再用。10.10.8模板工程的质量要求：（1）模板及其支承结构的材料、质量，应符合规范规定和设计要求。（2）模板及支撑应有足够的强度、刚度和稳定性，并不致发生不允许的下沉与变形，模板的内侧面要平整，接缝严密，不得漏浆。（3）模板安装后应仔细检查各部构件是否牢固，在浇灌混凝土过程中要经常检查，如发现变形、松动等现象，要及时修整加固。（4）现浇整体式结构模板安装的允许偏差，参见下表。
表10-8现浇结构模板安装的允许偏差项目允许偏差（mm）轴线位置5底模上表面标高±5截面内部尺寸基础±10桩、墙、梁+4，-5层高垂直度全高≤5m6全高＞5m8相邻两板表面高低差2表面平整度（2m长度上）510.11混凝土工程10.11.1一般要求(1)高强混凝土搅拌完毕后，为减少坍落度损失，应尽快输送至浇筑地点，保持泵送连续进行。(2)浇筑混凝土采用泵送，墙体分层浇筑，分层振捣，每个施工流水段一次连续浇捣完毕。(3)振捣器应采用插入式高频振捣器，每次浇筑厚度500mm，振捣器插入下层混凝土50mm，以防止分层，振捣应密实均匀。(4)在板与柱相交处设置水平施工缝。均匀下灰，分层浇捣，每层厚度不超过50cm，采用插入式振捣器振捣。(5)浇筑时特别注意柱插筋的位置，防止下灰及振捣造成倾斜及移位。(6)混凝土终凝前对柱子插筋位置进行复核，发现位移倾斜及时纠正。(7)浇筑后表面硬化后立即覆盖塑料布养护保水，使混凝土始终保持湿润，养护时间不少于7－14天。(8)混凝土到工地后，进行取样测定坍落度，坍落度达不到入泵要求时，此罐车混凝土按退回处理，严禁现场加水后再泵送利用。混凝土罐车到现场后2小时内泵送完毕，混凝土在泵送浇筑的同时，用振捣棒加强各部位的振捣，确保混凝土振捣密实。(9)若浇筑混凝土必须间歇时，尽量缩短其间歇时间，并在前层混凝土初凝之前，将该层混凝土浇筑完毕。
10.11.2承台混凝土浇筑基础承台斜向分层浇筑方法如下图10-21：图10-21基础承台斜向分层浇筑方法（1）基础混凝土全部采用商品混凝土，输送泵浇注。（2）混凝土浇注使用两台固定式混凝土输送泵进行，浇注时间控制在48小时内。（3）混凝土浇注采取斜向分层浇注的方法，利用混凝土塌落度14～16厘米的自然条件，形成大斜坡。一个坡度薄层一个坡度薄层的浇注，循环推进，一步压一步，一层压一层，使每步混凝土在初凝前都能浇注上步混凝土，直至完成整个基础混凝土施工。（4）混凝土浇注分布分层前行，振捣棒手紧随其后，前后左右每隔30cm一棒，振捣方法：快插慢拔，振捣均匀，本层混凝土振捣时振捣棒要插入下层5cm深，使两层混凝土结合成一体，绝对不允许漏振、过振现象。10.11.3梁柱核心区混凝土浇筑梁柱核心区配筋密集，应按小于钢筋最小净距1/3选择混凝土石子粒径,即采用细石混凝土，在开工前在供货合同中对商品混凝土厂家提
出试配要求；梁、柱交接处图10-22梁柱核心区混凝土浇筑方法混凝土强度等级不同，采取如下方法浇注柱混凝土，以保证柱和梁高重叠处柱的有效断面混凝土为柱的设计强度等级如图10-19。10.11.4楼梯混凝土浇筑楼梯混凝土自上而下浇注如图10-23图10-23楼梯混凝土浇筑方法10.11.5技术措施(1)基础混凝土全部采用商品混凝土，可保证混凝土搅拌质量稳定。根据混凝土浇注情况能保证按时按量供应。(2)搅拌站提前对混凝土运输车及输送泵进行检修保养，使其在近2天的基础混凝土施工中发挥其作用，保证混凝土浇注顺利完成。(3)整个基础混凝土所用水泥选用同一地方，同一品种，使用同一个配合比。(4)为降低注入温度，采取分层斜面浇注方法。(5)混凝土运输车到现场后快速正转1分钟，再倒转卸灰。(6)在混凝土浇注前，提前与气象部门联系，预测混凝土浇注时一周内天气变化情况，避开大雨时间。(7)混凝土浇注要错开停电日，为预防出现意外情况，现场备发电机2台。(8)较厚处混凝土应采取必要的保温养护，以防止混凝土表面温度散失过快，而造成混凝土内外温差过大产生裂缝，保温办法采用在混凝土表面铺一层塑料布，上面铺盖草袋子，铺设情况是测温情况而定。(9)混凝土施工采用二振、一墩、三搓硬交活。两振即振捣棒振过之后，混凝土初凝前再用平板振捣器振一遍。一墩是用大木杠墩，平板振捣器振过之后，用大木杠墩一遍，把浆抖出来。三搓是用木抹子三次搓麻交活，在加上保温养护措施，以达到最大限度地减少混凝土裂缝，满足强度和抗渗要求。
10.11.6混凝土保温养护措施（1）当底板上层混凝土浇注12小时后，开始铺二层塑料布，再根据测温情况决定苫盖草袋子时间，苫盖是为了防止水质散发，对混凝土进行湿润养护，减小混凝土内外温差。（2）当测温时发现混凝土内外温差超过25度时，采取表面苫盖来减小温差，如苫盖一层温差没超过25度为止。（3）当温差降低时，采取均匀逐渐降温，防止降温过快产生裂缝，降温速度控制在每天不超过1.5度为止。10.11.7混凝土的振捣根据混凝土泵送时自然形成一个坡度的实际情况，在浇筑带的前后布置两道振动器。第一道布置在混凝土的卸料点，主要解决上部混凝土的捣实。由于钢筋间距较密，第二道布在混凝土坡脚处，确保下部混凝土的密实。随着混凝土浇筑工作的向前推进，振动器也相应跟上，以确保整个高度混凝土的质量。10.11.8柱混凝土的浇筑(1)柱子采用汽车泵浇筑，每6根柱子为一组，循环下料。从柱顶下料时，自由倾落高度不得超过2m，如超过2m，加设串筒，均匀下灰。柱子混凝土浇筑一次完成浇筑高度超过梁底2cm，梁施工时剔除。混凝土强度达1.2Mpa后进行施工缝处理，剔除浮浆层至露出石子并用水冲洗干净。(2)混凝土浇筑前，应先浇筑5～10cm厚与混凝土相同配合比扣除石子的水泥砂浆，以便与下层混凝土结合密实。混凝土分层浇筑，分层厚度控制在500mm以内。(3)混凝土的浇筑：泵送混凝土浇注速度快，柱子模板要进行二次校正，即在混凝土浇注后再进行一次校正。(4)浇筑分层厚度：浇筑层厚度≤振动棒作用部分的长度的1.25倍。本工程柱采用50振动棒（作用部分长度为38.5cm）混凝土分层厚度为450mm。现场制作混凝土浇筑厚度控制杆，随时探测，调整混凝土浇筑厚度。混凝土下灰时用手电筒照明读取厚度控制杆上的数据，从而控制浇筑厚度。(5)混凝土振捣：振捣时间通过观察（混凝土表面泛出浆，不再显著下沉、不再出现气泡）来确定，混凝土振捣必须密实。10.11.9梁、板混凝土的浇筑
(1)在专用钢筋马凳上铺脚手板作为浇筑马道，以防钢筋被踩变形。(2)梁板同时浇筑，浇筑的方法由一端开始下灰，振捣手密切配合，用“赶浆法”保持混凝土沿梁底向前推进，根据梁高分层浇筑，当达到板底部位后与板一起浇筑。(3)振捣采用振捣棒和平板振捣器相配合，振捣器快插慢拨，插点均匀。1-1-5-4板面采用平板振捣器，随振捣随用激光整平机整平，局部拐角处人工配合整平，抹好处禁止上人踩踏。(4)梁柱节点钢筋较密，用Φ30的小振动棒振捣，并准备一些小钢钎人工辅助振捣。10.11.10质量控制措施(1)浇注控制:1）混凝土采用5～2.0石子，在泵车进料口上加铁篦子，防止过大粒径石子进入泵管。控制混凝土塌落度在180mm左右。2）浇注前，浇水洇湿模板和钢筋，控制混凝土一次下灰数量不要过多，防止混凝土粘连，造成下灰困难，必要时加楔下灰。钢筋密集部位使用φ30高频振捣器振捣，还可加鱼尾棒。3）浇注混凝土时，设专人看筋、看模。钢筋较密部位设专人在模板下面检查混凝土下灰和振捣情况。发现、异常，应立即拆除一侧模板，支簸萁斗浇注混凝土。4）混凝土工长负责在工作面监督指导混凝土浇注，不得离岗。(2)商品混凝土控制1）选择正规的搅拌站，审查资质和供应能力，以及质量管理情况。2）混凝土罐车到现场后，由工地材料员负责收集混凝土小票，审查原材料投料时间，出场时间和到场时间，组织技术负责人、质检员和试验员对混凝土质量情况进行检查。3）由试验员每工作班检查混凝土塌落度不少于四次，对混凝土出场时间有怀疑或发现和易性异常时，随时检查塌落度。4）浇注混凝土前与搅拌站协调混凝土供应速度，出现异常及时传递消息。保证施工现场道路畅通，避免出现车辆堵塞。以现场制作试块试验结果衡量混凝土强度。10.12脚手架工程10.12.1材料选择及质量要求本工程外脚手架采用扣件式钢管脚手架、木制脚手板和密目安全网，在选材方面需遵循以下原则：
(1)钢管：采用外径Φ48mm，壁厚3.5mm的焊接钢管。1）钢管端部切口平整，严禁使用有严重锈蚀、弯曲、压扁或裂纹的钢管。2）用于立杆、大横杆、剪刀撑和斜杆的钢管长度应为4～6m，其重量不超过25kg。3）钢管材质宜使用力学性能适中的Q235钢，其材质应符合《碳素结构钢》（GB700－88）的相应规定。(2)扣件：本工程脚手架扣件共采用三种：直角扣件、旋转扣件和对接扣件。1）应使用与钢管管径相匹配的扣件，以保证二者的贴合面紧密严实，扣紧时接触良好，保证扣件与钢管间的摩擦力。未经检验或加工不合格的扣件。3）扣件的活动部份应能灵活转动，旋转扣件的两旋转面间隙小于1mm。4）扣件质量应符合建设部的行业标准JGJ-85的标准要求。(3)脚手板：采用木脚手板。松木板，其板厚度不小于50mm，板宽宜200～250mm，板长为4m。禁止使用有腐朽、裂缝、斜纹及大横透节等缺陷的板材。其它辅助材料；用于绑扎、连接、围护和固定等作用的其它材料，如镀锌铁丝、密目安全网、立杆下部的垫板等都必须符合相应的国家标准或行业标准的规定，以确保施工的正常使用和安全可靠性。(4)搭设前对进场的脚手架杆件或配件（新、旧材料）进行严格检查，符合要求的才能使用。(5)所有材料必须满足搭设的要求，做到材料准备充足。(6)施工前，项目经理部、公司安全处应组织对进场材料的质量和数量验收合格后方可用于施工。10.12.2施工准备(1)回填土程工施工完毕且验收合格，以保证立杆有稳固可靠的地基。(2)按设计的立杆横距和纵距进行放线定位。(3)铺设垫板并安放立杆底座，应保证位置准确、垫板铺放平稳、不得悬空。10.12.3脚手架的搭设
图10-24脚手架搭设示意图(1)为体现施工现场安全文明施工管理水平，双排外架密目安全网挂设在脚手架内侧，因此立杆间距、横杆水平、小横杆外露长度，剪刀撑的顺直、剪刀撑的间距等必须统一，以达到外架的文明施工标准。(2)为保证剪刀撑的顺直，同时充分考虑剪刀撑的安全作用，剪刀撑采用对接扣件连接（保证钢管和对接扣件的质量和必要日常检查）。(3)垫木平行于墙面放置，采用4000mm长板材。(4)本外架采用单立杆，立杆横距1000mm，纵距1500mm。为便于后期装饰工程施工，内立杆与外墙距离可控制在350mm范围内。(5)大横杆步距1800mm。
1）支设时，上下横杆的接长位置应错开布置在不同的立杆纵距中，与相近立杆的距离不大于纵距的三分之一。2）同一排大横杆的水平偏差不大于该片脚手架总长度的1／250，且不大于50mm。3）相邻步架的大横杆应错开布置在立杆的里侧和外侧，以减少立杆偏心受压情况。4）对接扣件的开口方向应当向上或向内设置。(6)小横杆贴近立杆布置，搭于大横杆之上并用直角扣件扣紧。在相邻立杆之间根据需要加设1根小横杆。在任何情况下，均不得拆除作为基本构架结构杆件的小横杆。(7)剪刀撑每隔7根立杆设置一道。1）剪刀撑的底部要插到垫板处，每根剪刀撑联系7根立杆，斜杆与地面夹角为60°。2）剪刀撑的斜杆除两端用旋转扣件与脚手架的立杆或大横杆扣紧外，在其中间应增加2～4个扣结点。3）剪刀撑采取对接方式，并错开接头。(8)连墙件：可按三步三跨设置，且连墙件应设置在楼板附近等具有较好抗水平力作用的结构部位，由于本工程双排架子高度大于20米，因此连墙点竖向间距小于等于4米。(9)水平斜拉杆设置在有连墙杆的步架平面内，以加强脚手架的横向刚度。(10)脚手架的操作面必须铺满、铺严、铺平脚手板，其外侧应设两道护身栏杆和一道挡脚板，里侧除了设置挡脚板外，增加一道水平护栏，还须立挂密目安全网，下口采用密目安全网封严。图10-25外双排扣件式钢管脚手脚搭设方法
10.12.4质量保证(1)脚手架必须经过安全员验收合格后方可使用。作业人员必须认真戴好安全帽、系好安全带。(2)操作架上严禁集中堆放不必要的施工材料。(3)在架子的使用过程中，要做好日常的维护、保养工作。派专门人员定期检查钢管、扣件、脚手板及安全网的使用情况，遇有问题及时解决。(4)架子需拆除时，应由架子工负责拆除，非专业人员不得随意拆卸。(5)其他未述要求按照有关架子安全技术要求和规范进行施工。(6)外观质量：1）安全总体颜色应当一致，每一立面安全网的颜色不得出现过大色差，安全网挂设必须紧凑，表面绷紧。2）脚手架钢管颜色必须统一、一致，剪刀撑上刷红白相间漆。10.12.5脚手架的验收(1)脚手架的验收和日常检查按照以下规定进行，检查合格后，方允许使用或继续使用：1）搭设完毕后；2）连续使用达六个月；3）施工中中途停止使用超过15天，在重新使用之前；4）在受到暴风或大雨、地震等强力因素作用之后；5）在使用过程中发现显著变形、沉降、拆除杆件和拉结及安全隐患存在的情况时。(2)脚手架地基必须坚实，无积水，垫板符合标准要求。(3)脚手架立杆垂直度应£1/300，且应同时控制其最大垂直偏差值：因脚手架高度大于20m，因此其偏差值不大于75mm。(4)纵向大横杆的水平偏差应£1/250，且全架长的水平偏差值不大于50mm。(5)脚手架的节点连接须安全可靠，其中扣件的拧紧程度应控制在扭力矩在40～60N·m之间。
(6)脚手架搭设完毕后，需经项目工程管理部、总公司安全处和分公司安全员共同验收合格后方可使用。10.12.6脚手架的使用要求(1)作业层每1m2架面上实用的施工荷载（人、材、机）不得超过2KN/m2。(2)架面上设置的材料应码放整齐稳固，不影响施工操作和人员通行，严禁在架面上奔跑或退行及打闹。(3)作业人员在架上的最大作业高度以可进行正常操作为度。禁止在架板上加垫器物或单块脚手板以增加高度。(4)在作业中禁止随意拆除脚手架的基本构件杆件、整体性杆件，连接坚固的连墙件。确因操作要求需要临时拆除时，必须经安全员同意，采取相应弥补措施，并在作业完毕后及时予以恢复。(5)工人在架上作业中，注意自我安全保护和他人的安全，避免发生碰撞、闪失和落物。严禁在架上戏闹和坐在栏杆上等不安全处休息。(6)人员上下脚手架必须走设安全防护的出入通（楼）道，严禁攀岩脚手架上下。(7)在每步架作业完成之后，必须将架上剩余材料、物品移至室内。每日收工前清理架面，将架面上材料、物品堆放整齐，垃圾清运出去，在作业期间，及时清理落入安全网内的材料、物品和倾倒垃圾。(8)每班作业时，先检查有无影响安全作业的问题存在，在排除和解决后方可上架作业，在作业中发现有不安全情况和迹象时，立即停止作业，进行检查解决后才能恢复正常作业，发现异常危险情况立即撤离架上所有作业人员。10.12.7脚手架的拆除脚手架搭拆人员必须是经过考核的专业架子工，并持证上岗。连墙件应在位于其上的全部可拆杆件都拆除之后才能拆除。拆除作业应按确定的程序进行拆除。程序是：安全网®挡脚板（或侧挡板）®脚手板®栏杆扶手®剪刀撑®斜撑杆、拉筋®大横杆®小横杆®立杆。在拆除过程中，凡松开连接的杆、配件应及时拆除运走，避免误扶、误靠已松脱的杆件。拆除的杆、配件严禁向下抛掷，应吊至地面，同时做好配合协调工作，禁止单人进行拆除较重杆件等危险性作业。
10.12.8安全措施及注意事项(1)架子的搭设与拆除必须由架子工来完成。架子工应经过三级安全教育，且须持证上岗。(2)施工时必须戴好安全帽，系好安全带，穿胶鞋。(3)脚手架在搭拆时，地面上应划出危险区，并派专人看护。拆除时严禁操作人员抛扔钢管或扣件。(4)五级风以上（含五级）时停止搭拆脚手架施。(5)脚手架必须按楼房与结构拉结牢固，拉结点垂直距离不得超过4m，水平距离不得大于6m。(6)拉结所用的材料采用钢管，在拉结点处设可靠支顶，不得采用柔性材料进行拉接。(7)本脚手架工程施工必须满足安全文明样板工地的要求。10.3砌体工程10.13.1陶粒混凝土空心砌块施工工艺流程结构验收→基层处理→配备砂浆→楼地面弹线→拉线→砌砌块→勾缝10.13.2施工要点施工前，先将基础面或楼地面按标高找平，然后按设计图纸放出墙轴线，并立好皮数杆。砌筑前，清理砌块表面的污物和芯柱所用砌块孔洞的底部毛边，检查砌块外观质量和出厂日期，不得使用断裂砌体砌筑，不准使用龄期不足28d的砌块进行砌筑。砌块不需要浇水润湿，在气候特别干燥、炎热的情况下，可以在砌筑前稍喷水湿润。砌筑从外墙转角处或定位砌块处开始。砌块底面朝上砌筑，即砌块孔洞上小下大的“反砌”。砌块应逐块铺砌，灰缝应做到横平竖直，全部灰缝均应填铺砂浆，然后将砌块上墙挤压至要求的尺寸。水平灰缝的砂浆饱满度不得低于90%，垂直灰缝的砂浆饱满度不得低于60%。砌体所采用的砂浆，除强度满足要求外，还应具有较好的和易性和保水性。10.13.3施工内容砌体砌筑时，内外墙同时砌筑，纵横墙交错搭砌。砌筑一定面积后，应随即进行砌体勾缝。框架围护填充隔墙砌至梁底时，最上300mm以内用红砖斜砌。砌体内不设脚手眼，如必须设置时，可用砌块侧砌，利用砌块孔洞作为脚手眼，砌体砌筑完成后，用C15混凝土将脚手眼填塞密实。墙体转角和交接处应同时砌筑，对不能砌筑又留置的临时间断处，应砌成斜搓，斜搓长度不应小于高度的2/3，如留斜搓有问题，可留成马牙搓，但必须设拉结筋，门窗洞口两侧3/4砖和转角1/4砖的范围内，不准留设脚手架。
图10-26墙柱拉结钢筋做法10.13.4允许偏差项目，见10-9表表10-允许偏值顶次顶 目允许偏差 (mm)检查方法1轴线位置偏移10用经纬仪或拉线和尺量检查2垂直度≤10m：10>10m：203水泥、灰缝厚度 (10皮砖累计数±8与皮数杆比较尺量检查4门窗洞口宽度±55预留构造柱 (宽度、深度)±10尺量检查10.14木门安装⑴施工工艺流程弹水平控制线→门框固定→检查校正、钉牢→门框周边缝嵌填→安装门扇及小五金⑵施工要求：a.门框位置必须符合设计规定，钉要牢固、平直，与墙间空隙应用沥青麻刀灰填塞密实，不得污染表面。b.安装门扇应裁口顺直，刨面平整光洁，并开启灵活，稳定且无自关现象，缝隙均匀一致，棱角应整齐，无刨痕、毛刺。c.小五金应位置适合、槽深一致、边缘整齐、尺寸准确、装配齐全、木螺丝拧紧卧平、插销关启灵活。10.15屋面工程10.15.1屋面做法4mm厚SBS卷材防水层（上铺小石子），20mm厚1：2水泥砂浆找平层，120mm厚膨胀珍珠岩保温，4mm厚SBS卷材防水，20mm厚1:2水泥砂浆找平层。10.15.2施工准备1)SBS防水卷材、粘结密封材料，必须有出厂合格证与试验单。2)水泥砂浆找平层已经做完，经检查复合设计要求。工艺流程：基层清理→涂刷基层处理剂→附加层施工→基层、卷材表面涂胶→晾胶→卷材铺贴→卷材收头粘结→卷材接头密封→蓄水试验→做保护层10.15.3施工方法1)清理基层杂物，打扫干净。
2)配制聚胺脂底胶，甲、乙两种材料1:3配合搅拌均，做冷底子油涂刷一道，做到涂刷均匀，不漏刷。3)附加层施工：阴阳角、管跟、水落管口等部位用自粘性密封胶或聚氨脂涂膜铺贴。4)卷材涂胶：将卷材放在干净的基层上刷CX-404胶，涂刷均匀，静置干燥10～20min。当指触不粘手后，用卷材筒胶朝外卷起。5)基层表面涂胶：已涂的底胶干燥后，在其表面刷CX-404胶，静置晾干后即铺贴卷材。6)卷材铺贴：卷材平行屋脊，从屋檐向上铺，采用满粘法，搭接宽度80mm，端头接槎要错开250mm。卷材铺贴平整，不得出现皱折与空鼓。7)排汽：每铺完一卷，用长把滚刷从一端横向用力滚压一次，排出卷材粘结的空气。8)压实：排除空气后，用外包橡皮的300mm长50kg铁辊滚压一次。9)卷材末端收头及封边嵌固用聚胺脂嵌缝膏封闭。密封材料固化后，刷聚胺脂涂料一道，再抹水泥砂浆压缝。卷材铺贴完后，经隐蔽检查，验收合格做蓄水试验48h，检查修补，直到不漏水为止。10.15.4屋面工程保证质量措施1)SBS必须经试验合格后，方可使用。2)施工前将屋面杂物清理干净浇水湿润.找平层应充分养护，不得有起砂，超皮现象.3)铺设隔汽层和防水层前，基层必须干净、干燥。4)基层与突出屋面连接处，以及基层的转角处成50mm的圆弧，雨水口周围作成略低的凹坑。5)上下层卷材不得相互垂直铺贴，屋面防水层施工时处理好节点、附加层和屋面派水比较集中的部位，然后由屋面最低处往上施工。6)铺贴卷材采用搭接法，上下层及相邻两幅卷材的搭接相互错开，搭接长度不少于80mm。7)在屋面与墙面连接处，隔汽层沿墙面处向上连续铺出保温层表面不得小于150mm。8)防水附加层空铺宽度200mm。9)泛水高度不得小于250mm。10)水落口周围直径500mm.范围内坡度不得小于5%。11)立面卷材收头的端部载齐压入预留凹槽内，用压条钉压固最大钉距不应大于90mm,然后用密封材料将凹槽嵌填封严。12)热熔法铺贴卷材时，火焰加热器的喷嘴距卷材面的距离应居中，幅宽内加热均匀，以卷材表面熔融至光亮黑色为度，不得过分加大或烧穿卷材热熔后立即滚卷材，滚铺时排除卷材下面的空气，使平展，不得皱折。10.15.5屋面工程成品保护措施。1)施工过程中遗留的钉子、木方等杂物应及时清除，防止损害屋面防水。2)雨水口采取临时措施保护好，防止阻塞和进入杂物。3)穿过屋面已稳固好的管道应加以保护，施工过程中不得碰坏变位。10.15.6施工注意事项10.15.6.1施工前，各种管道、设备基础要提前做好，高出屋面至少300mm;10.15.6.2铺贴卷材防水层的基层，泛水坡度应符合设计要求，表面无起砂、空裂，且平整洁净，无积水现象，阴阳角处应呈圆弧或钝角。10.15.6.3聚氨酯底胶涂刷均匀，不得有漏刷和麻点等缺陷。卷材防水层铺贴、搭接、收头应符合设计要求和屋面工程技术规范的规定。且粘结牢固，无空鼓、滑移、翘边、起泡、皱折、损伤等缺陷。10.15.6.4卷材防水层的保护层应结合紧密、牢固，厚度均匀一致。10.15.6.5对女儿墙交界处、雨水口、出屋面管道、设备基础等转角部位要预先涂刷两遍APP防水，加强防水效果。
10.15.6.6保护层分隔缝一定要按设计及施工规范设置，并上密封胶。10.16装饰工程10.16.1内外墙抹灰工程(1)本工程为框架结构，填充墙需要大面积抹灰。为保证抹灰工程质量，尤其是不同墙体材料交接部位工程质量，采取如下措施：①抹灰砂浆中掺加增稠粉，掺增稠粉的水泥砂浆配比能达1:6至1:7。不仅能节约水泥用量，而且抹出的墙面平整不易开裂。②抹灰前对砌块墙满挂六角形钢丝网，挂网用3寸钉子，网要拉平钉牢。在陶粒混凝土块接边的混凝土墙上，剔出宽100mm，厚15mm的混凝土量，在陶粒混凝土块上绷钢丝网，用射钉将钢丝网固定在混凝土墙上，然后准备抹灰。砌块墙抹灰：为防止陶粒空心砌块墙抹灰空鼓开裂，拟采用中国建筑设计研究院研制的E型砂浆。施工方法为：在墙面抹灰的前1d，用高压水枪将砌体表面的浮灰冲洗干净。施工时按照水泥:砂:E型砂浆=1:4:0.5的配合比在砂浆搅拌机中经3min充分搅拌后，在基层上抹8~10mm厚做粘结层，2d后待砂浆达到一定强度再贴饼冲筋找出规矩，然后用1:6水泥砂浆找平，七成干时进行面层抹灰，配合比为水泥：灰膏：砂=1:0.5:3，厚10mm，并压实、压光。③由E型砂浆配制的专用砂浆具有良好的工作性能，砂浆的初始粘结性好，落地灰少，且砂浆在允许静置时间内不会离析现象。④为防止砌块墙与混凝土墙结构交接处抹灰开裂，采用基层砌块墙与混凝土墙交接处钉20cm宽钢板网抹灰。(2)顶棚只做修补抹灰，不再做大面积抹灰，顶棚抹灰时要求先返标高至顶棚底，然后找角，再按四角的标高沿长向进行找平。(3)门口抹灰每侧各抹1cm，埋件以50线控制，上侧埋件从50线上返1200mm,下侧往下返30mm，中间一个取均分，埋件不外露，用40×40×5角钢，抹5-8mm灰口，油工刮完防水腻子后，统一对埋件位置进行盖章标识。(4)抹灰操作中灰饼做法，见10-28图图10-28内墙抹灰找规矩做法10.16.2外墙保温工程
外墙砌体完工后，在外墙砌体表面抹水泥砂浆基层。该基层即为苯板粘贴的基层，且对苯板粘贴和后期面层抹灰起定型作用。所以，抹之前，应严格找规矩。使其大面垂直平整、墙阴阳角顺直（找规矩方法见图8-29）。从女儿墙向下粘贴聚苯保温板（称苯板）。苯板与基层的粘贴采用点粘法。粘贴时，板间接缝严格挤密。采用石英砂和胶粉配制的砂浆粘贴。外墙大面每块苯板与基层粘接9点，粘接面积不少于40%。外墙角、外窗傍处对接的苯板与基层的粘接点不少于12点，即粘接面积不少于60%.总之，外墙苯板的粘贴要形成空间上的连续密封的整体，以达到保温节能的效果。图10-29外墙找规矩方法10.16.3外墙面干挂花岗岩石材10.16.3.1施工准备1）按设计要求的品种、颜色、花纹和尺寸规格选用石材，并严格控制、检查其抗折、抗拉及抗压强度，吸水率、耐冻融循环等性能。块材的表面应光洁、方正、平等、质地坚固，不得有缺楞、掉角、暗痕和裂纹的缺陷。2）膨胀螺栓、连结铁件、连接不锈钢针等配套的铁垫板、垫圈、螺帽及与骨架固定的各种设计和安装所需要的连接件的质量，必须符合国家现行有关标准的规定。3）施工人员进行技术交底时，应强调技术措施、质量要求和成品保护，大面积施工前应先做样板，经有关部门验收合格后，方可组织班组施工。4）与石材饰面施工相关的隐蔽工程已验收。10.16.3.2施工工艺1）工艺流程石材验收石材表面处理及开槽搭设脚手架测量放线安装钢构件底层石材安装上层石材安装密封填缝清理验收10.16.3.2操作工艺石材表面处理：用石材护理剂进行石材六面体防护处理，将石材平放在木方上，用羊毛刷蘸上防护剂，均匀涂刷于石材表面，涂刷必须到位，第一遍涂刷完间隔24h厚用同样的方法涂刷第二遍石材防护剂，间隔48h后方可使用。石材打孔：根据设计尺寸和图纸要求，将专用模具固定在台钻上，进行石材打孔，为保证位置准确垂直，要钉上定型石材托架，使石板放在托架上，要打孔的小面与钻头垂直，使孔成型厚准确无误，孔深25mm左右，孔径为8-10mm。10.16.3.3水磨石楼地面
（1）施工准备1）材料1、水泥：原色水磨石面层宜用425号及以上硅酸盐水泥、普通硅酸盐水泥。彩色水磨石，应采用白色或彩色水泥。同一单项工程地面，应使用同一个出厂批号的水泥。2、砂子：中砂，通过0.63mm孔径的筛，含泥量不得大于3%.3、石子（石米）：应采用洁净无杂物的大理石粒，其粒径除特殊要求外，一般用4~12mm，或将大、中、小石料按一定比例混合使用。同一单位工程宜采用同批产地石子。颜色规格不同的石子应分类堆放。4、玻璃条：由设计确定或用普通3mm厚平板玻璃裁制成宽10mm左右（视石子粒径定）的玻璃条，长度由分块尺寸决定。5、铜条：用≥3mm厚铜板，宽10mm左右（视石子粒径定），长度由分块尺寸决定，铜条须经调直才能使用。铜条下部1/3处每米钻四个孔径2mm，穿铁丝备用。6、颜料：采用耐光、耐碱的矿物颜料，其掺入量不大于水泥重量的12%.不得使用酸性颜料如采用彩色水泥，可直接与石子拌合使用。7、其他：草酸、地板腊、φ0.5~1.0mm直径铅丝。2）作业条件除参照水泥砂浆面层之作业条件外尚须补充如下：⑴石子料径及颜色须由设计人定板后才进货。⑵彩色水磨石如用白色水泥掺色粉拌制时，应事先按不同的配合比做样板，交设计人定板。一般彩色水磨石色粉掺量为水泥量的3%~6%，深色则不超过12%.⑶水泥砂浆找平层施工完毕至少24小时，最好养护2~3天才做下道工序。⑷石子（石米）应分别过筛，并尽可能用水洗净晾干使用。（2）工艺流程处理、润湿基层→打灰饼、做冲筋→抹找平层→养护→嵌镶分格条→铺水泥石子浆→养护试磨→磨第一遍并补浆→磨第二遍并补浆→磨第三遍并养护→过草酸上蜡抛光。（3）操作工艺1）做找平层1、打灰饼、做冲筋。2、刷素水泥浆结合层。3、铺抹水泥砂浆找平层：找平层用1：3干硬性水泥砂浆，先将砂浆摊平，再用压尺按冲筋刮平，随即用木抹子磨平压实，要求表面平整密实、保持粗糙，找平层抹好后，第二天应浇水养护至少一天。2）分格条镶嵌1、找平层养护一天后，先在找平层上按设计要求弹出纵横两向或图案墨线，然后按墨线截裁分格条。2、用纯水泥浆在分格条下部抹成八字角通长座嵌牢固（与找平层约成30度角），铜条穿的铁丝要埋好。纯水泥浆的涂抹高度比分格条低3~5mm（见下图）分格条应镶嵌牢固，接头严密，顶面在同一平面上，并通线检查其平整度及顺直。3、分格条镶嵌好以后，隔12小时开始浇水养护，最少应养护两天。3）抹石子浆面层1、水泥石子浆必须严格按照配合比计量。彩色水磨石应先按配合比将白水泥和颜料反复干拌均匀，拌完后密筛多次，使颜料均匀混合在白水泥中，并调足供补浆之用的备用量，最后按配合比与石米搅拌均匀，并加水搅拌。2、铺水泥石子浆前一天，洒水湿润基层。将分格条内的积水和浮砂清除干净，并涂素刷水泥浆一遍，水泥品种与石子浆的水泥品种一致，随即将水泥石子浆先铺在分格条旁边，将分格条边约10cm内的水泥石子浆（石子浆配合比一般为1：1.25或1：1.50）轻轻抹平压实，以保护分格条，然后再整格铺抹，用木磨板子或铁抹子抹平压实，但不应用压尺平刮。面层应比分格条高5mm左右，如局部石子浆过厚，应用铁抹子挖去，再将周围的石子浆刮平压实，对局部水泥浆较厚处，应适当补撒一些石子，并压平压实，要达到表面平整，石子分布均匀。
3、石子浆面至少要经两次用毛横扫粘拉开面浆，检查石粒均匀（若过于稀疏应及时补上石子）后，再用铁抹子抹平压实，至泛浆为止。要求将波纹压平，分格条顶面上的石子应清除掉。4、在同一平面上如有几种颜色图案时，应先做深色，后做浅色。待前一种色浆凝固后，再抹后一种色浆。两种颜色的色浆不应同时铺抹，避免串色。但间隔时间不宜过长，一般可隔日铺抹。5、养护：石子浆铺抹完成后，次日起应进行浇水养护。并应设警戒线严防人行践踏。4）磨光1、大面积施工宜用机械磨石机研磨，小面积、边角处可使用小型手提式磨机研磨，对局部无法使用机械研磨时，可用手工研磨。开磨前应试磨，若试磨后石粒不松动，即可开磨。一般开磨时间同气温、水泥标号品种有关，可参考下表表10-10水磨石面层开磨参考时间表 平均温度（℃）开磨时间（天）备注机磨人工磨20~303~42~310~204~53~45~105~64~52、磨光作业应采用“二浆三磨”方法进行，即整个磨光过程分为磨光三遍，补浆二次。A、用60~80号粗石磨第一遍，随磨随用清水冲洗，并将磨出的浆液及时扫除。对整个水磨面，要磨匀、磨平、磨透，使石粒面及全部分格条顶面外露。B、磨完后要及时将泥浆水冲洗干净，稍干后，涂刷一层同颜色水泥浆（即补浆），用以填补砂眼和凹痕，对个别脱石部位要填补好，不同颜色上浆时，要按先深后浅的顺序进行。C、补浆后需养护3~4天，再用100~150号磨石进行第二遍研磨，方法同第一遍。要求磨至表面平滑、无模糊不清之感为止。D、经磨完清洗干净后，再涂刷一层同色水泥浆。继续养护3~4天后，用180~240号细磨石进行第三遍研磨，要求磨至石子粒粒显露，表面平整光滑，无砂眼细孔为止，再用清水将其冲洗干净并养护。3、过草酸出光。对研磨完成的水磨石面层，经检查达到平整度、光滑度要求后，即可进行擦草酸打磨出光。操作时可涂刷10%~15%的草酸溶液，或直接在水磨石面层上浇适量水及撒草酸粉，随后用280~320号细油石细磨，磨至出白浆、表面光滑为止。然后用布擦去白浆，并用清水冲洗干净并晾干。4、上蜡抛光。按蜡：煤油=1：4的比例将其热熔化，并掺入松香水适量后调成稀糊状，用布将蜡薄薄地均匀涂刷在水磨石面上。待蜡干后，用包有麻布的木块代替油石装在磨石机的磨盘上进行磨光，直到水磨石表面光滑洁亮为止。（4）质量标准1）保证项目1、面层的材料、强度（配合比）密实度必须符合设计要求和施工规范规定。2、面层与基层结合必须牢固，无空鼓。（空鼓面积不大于400c㎡无裂纹，且在一个检查范围内不多于二处者，可不计）基本项目A、水磨石面层表面质量应符合下列规定：合格：表面基本光滑，无明显裂纹和起砂，石粒密实，分格条牢固。优良：表面光滑，无裂纹、砂眼和磨纹，石粒密实，显露均匀；颜色图案一致，不混色；分格条牢固、顺直和清晰。检验方法：观察检查。B、地漏和泛水应符合以下规定：合格：坡度满足排水要求，不倒泛水，无渗漏优良：坡度符合设计要求，不倒泛水，无渗漏、无积水、与地漏（管道）结合处严密平顺。检验方法：观察或泼水检查。3、踢脚线质量应符合以下规定：
合格：高度一致；与墙柱面结合牢固，局部空鼓长度不大于400mm，且在一个检查范围内不多于二处。优良：高度一致，出墙厚度均匀；与墙柱面结合牢固；局部空鼓长度不大于200mm，且在一个检查范围内不多于二处。检验方法：用小锤轻击，尺量和观察检查。4、踏步、台阶应符合以下规定：合格：宽度基本一致，相邻两步宽度和高差不超过20mm，齿角基本整齐，防滑条顺直。优良：宽度一致，相邻两步宽度和高差不超过10mm，齿角整齐，防滑条顺直。检验方法：观察和尺量检查。5、镶边应符合以下规定：合格：面层邻接处镶边用料及尺寸符合设计要求和施工规范规定。优良：在合格的基础上，边角整齐光滑，不同颜色的邻接处不混色。检验方法：观察和尺量检查。6、允许偏差水磨石面层的允许偏差和检验方法应符合下表的规定。表10-11水磨石面层的允许偏差和检验方法项目允许偏差（mm）检验方法普通水磨石高级水磨石表面平整度32用2m靠尺和楔形塞尺检验踢脚线上口平直33拉5m长线，不足5m拉通线尺量检查格缝平直度32拉5m长线，不足5m拉通线尺量检查（5）施工注意事项1）避免工程质量通病1、石粒显露不均匀：A、石子规格不好、拌制不均匀及配合比不够准确。B、铺抹不平整，没有用毛刷开面、未认真检查石粒均匀度，开面后对欠石粒部位未补石搓平。C、磨面深度不均匀。2、分格块内四角空鼓：A、基层清扫不干净，不够湿润。B、基层扫浆不均匀。3、分格条掀起，显露不清晰或表面不够平整。A、分格条没有镶嵌牢固和平整。B、石子浆铺抹后分格条的显露高度不一致。C、磨面没有严格掌握平顺均匀。4、主要安全技术措施A、磨石机在操作前应试机检查，确认电线插头牢固，无漏电才能使用；开磨时磨石机电线、配电箱应架空绑牢，以防受潮漏电；配电箱内应设漏电掉闸开关，磨面机应设可靠安全接地线。B、磨石机操作人员应穿高统绝缘胶靴及绝缘胶手套，并经常进行有关机电设备安全操作教育。5、产品保护A、磨石机应有罩板，以免浆水四溅，沾污墙面。B、磨石浆应有组织排放到指定地点，不得流入地漏、下水排污口内；以免造成堵塞。C、完成后的面层，严禁在上面推车、践踏、搅拌浆料和抛掷物件。堆放料具、杂物时要采取隔离防护措施，以免损伤面层。10.17工期保证措施10.17.1明确工期目标、建立总承包管理工期控制模式根据工程的实际特点和总体施工部署，同时要求各个专业分承包方的进度计划要符合我公司的工期计划，使用梦龙软件进行关键线路调整和前锋线控制，以保证总工期目标的实现。
10.17.2严格质量检查制度，杜绝返工10.17.3科学管理，安排合理的施工顺序，并制订合理的进度计划10.17.4根据结构施工位置划分不同的施工流水段，采用计算机编制合理的形象进度计划，让进度计划更科学、合理，更直观，更容易让广大参施人员掌握并实施。提高工作效率，加快施工进度，抓住主要工序，合理安排劳动力，实现立体交叉施工。10.17.5加大机械化施工程度，提高各工种劳动力的工作效率，尽量使用各种施工机械作业提高工作效率10.17.6采用新技术、新工艺施工10.17.7交叉作业，衔接紧凑10.17.8根据本工程专业设备安装的具体情况，先保证专业设备的安装，形成上下多道工序的作业面，及时插入内部的结构、装修安装施工，缩短工期。10.17.9专业设备安装与其他各分部工程配合穿插作业，同步进行，不占用整体工期。10.17.10各专业之间的矛盾提前解决，确保一次成优，杜绝返工。10.17.11积极配合、协调各方面，并建立例会制度10.17.12建立每周的例会制度，定期与甲方、监理、设计等单位召开联席会议，及时解决施工生产中出现的问题，做到长计划，短安排。10.17.13根据现场工作量和施工进度，及时调配施工人员进场和使用。10.17.14建立强有力的项目经理部由我公司优秀项目经理担任该工程项目经理，选派业务素质高、技术能力强、实践经验丰富的人员组成项目班子，合理安排施工工序和劳动组织。10.18质量保证措施制订科学先进的施工方案，保证施工的顺利进行；利用完善的质量保证体系，确保质量目标的实现。贯彻“百年大计，质量第一”和预防为主的方针，执行终身负责制的原则，坚持“三检制”的方法，确保工程质量符合《中华人民共和国国家建筑工程施工质量验收统一标准》（GB50302—2004）中的标准和其他有关要求。10.18.1本工程实施施工项目目标控制:10.18.1.1本项目目标控制的主要内容有进度控制、质量控制、成本控制、安全控制等。10.18.1.2本工程项目目标控制的任务与方法。见10-1210.18.2健全质量保证体系，完善质量管理模式，落实岗位质量责任制和质量否决制工程质量管理基本的原则是“始于过程，终于过程，重在过程”，所以要把工程质量的过程控制管理放在首位，制定了详细的岗位责任制度，并与考核和奖罚制度挂钩。要求每一道工序、每一个部位都必须是上道工序为下道工序提供精品，并服务于下道工序，把质量责任（横向到边、纵向到底）分解到各个岗位、各个环节、各个工种，做到凡事有章可循，凡事有据可查，凡事有人负责，凡事有人监督。通过全员、全方位、全过程的质量动态管理来保证实实在在的高质量。质量管理工作中，实施质量否决制，以是否达到既定质量目标为考核管理人员的最终依据。10.18.3施工组织设计、技术方案、技术交底和施工技术资料。10.18.4质量检查：在过程施工中严格执行自检、专检、交接检制度。分项工程完成后，由生产经理组织验收，加强对测量、验线、基础、主体结构、楼地面工程、隐蔽工程、外墙砌筑、装饰和装修的验收工作。特殊过程严格按作业指导书组织施工，操作人员需经培训并取得资格。材料物资管理
进场材料、物资须在合格的分供方厂家或有信誉的商店采购，所采购的材料或设备必须有出厂合格证、材质证明和使用说明书。加强对混凝土的控制，水泥、砂、石子到场必须有相应资料，如准用证、合格证、复试单等，不符合要求的要坚决退货。用于基础结构施工的骨料要符合关于预防碱集料反应的有关规定，保证不合格的材料不能使用表10-12目标控制的任务与方法控制目标控制任务控制方法进度控制1.施工顺序合理，衔接关系适当，均衡有节奏施工。2.实现合同工期。目标控制质量控制1.分部分项工程达到质量检验评定标准的要求。2实现施工组织设计中保证施工质量的技术组织措施和质量等级，保证合同质量目标等级的实现。检查对比法数理统计法方针目标管理成本控制1.实现施工组织设计的降低成本措施。2.降低每个分项工程的直接成本。3.实现公司盈利目标。4.实现公司利润目标和合同造价。价值工程法估算法安全控制1.实现施工组织设计的安全规划和措施。2.控制操作人、操作手段和操作对象，使人的行为安全。3.保持现场机械设备的安全。4.控制环境，消除环境危险源。安全检查法因果分析图法10.19安全教育10.19.1有针对性地抓好安全教育，不断增强施工人员自我安全保护意识，逐步提高遵守劳动纪律,安全操作规程及规章制度的自觉性、积极性，牢固树立“安全第一，预防为主”的思想，安全完成所分管的施工任务。高处作业时，进行防坠落事故教育，要进行防伤亡事故，防食物中毒和防传染病教育，每季度要进行防火灾事故教育。通过教育，使大家明确责任，坚守岗位，自觉抓好安全工作。10.19.2施工现场要设立安全宣传栏和安全规定，建筑楼层前要悬挂醒目的安全标语和口号，楼层洞口、临边和出入通道设安全标志和警示牌，安全员要佩戴袖标。10.19.3本工程实行封闭式管理，严格执行人员外出的请销假制度。10.19.4在现场醒目的位置设置安全活动、消防等宣传标牌，讲解消防设施、器材的使用方法。消防设施、器材放置位置要有明显标志，夜间设红色警示灯，道路要通畅。10.19.5布置任务时要进行详细的安全技术交底，并做好记录。施工中严格执行安全操作规程，对安全设施经常进行检查。10.19.6专业设备的预留洞较大较多，搞好“三防、四口、五临边”的防护工作。坚持开好班前安全会，并做好书面记录。10.19.7塔吊、脚手架等要设置避雷装置，定期进行检查、观测，雨后要及时加强检查，发现异常情况及时处理，保证施工安全。10.19.8临时用电一律采用“三相五线制”配线，每个临时配电箱必须全部安装灵敏的漏电保护器。
10.19.9分析安全难点，确定安全管理难点。在每个大的施工阶段开始之前，分析该阶段的施工条件、施工特点、施工方法，预测施工安全难点和事故隐患，确定管理点和预控措施，在结构施工阶段，安全难点集中在：（1）基坑周边的防护，预留孔洞口竖井处防坠落；（2）脚手架工程安全措施等；（3）各种电动工具施工用电的安全等；（4）现场消防等工作；（5）塔吊安全使用。10.19.10现场保卫提供足够的保安人员及相应的设施和措施，阻止与本工程无关的任何未经授权的人员进入现场，采取一切合理的预防措施，防止工人发生任何违法、暴乱或妨害治安的行为，并保护工程周围居民和公众及其财产的不受危害。整个履约期内严格遵守有关工人劳动保护、身心健康、预防传染病和施工现场安全生产的法律、法规、规章和规定等等。现场提供24小时的保安保卫服务，配备足够的保安人员和保安设备，防止未经批准的任何人进入现场，防止现场材料、设备或其他任何物品的被盗窃，禁止任何现场内的打架和斗殴事件。保安人员是保安公司训练有素的专业人员，保安保卫制度除规范现场出入大门控制外，还作不规律的现场周边和全现场的保安巡逻。实施严格的现场出入制度并报监理工程师审批；车辆的出入须有出入审批证件，由指定的专人负责管理，人员进出现场设有出入证，出入证须以经过指挥部批准的格式印制，出入证应加盖印章和塑封，防止伪造；临时围挡和出入大门考虑必要的照明，照明系统要满足现场安全保卫和美观的要求。现场机械管理措施严格落实现场机械管理制度，落实机械管理人员岗位责任制。施工机械必须按各阶段的施工现场平面布置图确定的位置进行安装，安装完毕要组织检测验收，并经过试运转，检查各部件是否达到说明中的要求，合格后才能投入使用。土方开挖期间，土方开挖机械以及运土车辆，这些机械设备在现场内进行统一的指挥。在施工前，先进行统一安排，分作业区，保证各作业区不互相影响，制定交接检制度。现场内的运土车辆，要按统一安排的路线行走，由现场内的交通指挥员统一指挥。在场外的狭窄交通路段设交通疏导员，对进出场的车辆进行指挥。塔吊的基础设计要严格审批手续，塔基施工完成后要经验收合格后，方可安塔。现场作业的汽车多，对塔吊及吊装机械的操作手，作业前相相互协调，统一操作区域及吊装范围的划分，防止发生相临塔吊相互干扰的现象发生。装修期间，使用的设备机械种类多，分布的作业面也较广，特殊专业分包队伍多，机械的使用由总包单位负责，对用电、安全管理作统一协调。所有机械必须由专职操作手操作和维修，操作手必须持证上岗，按操作规程操作，严禁非操作人员随意动用机械。机械管理人员必须对操作手做安全技术交底，并做好记录，各特殊专业分包单位必须服从总包单位的管理，特殊专业分包单位的机械进场，总包管理人员进行总体把关，防止不合格的机械进场。所有机械做好使用及维修保养记录，必须每天检查，确保机械设备的安全使用，操作人员应做好交接班记录。
塔吊、卷扬机安全设施必须齐全良好。每星期进行一次垂直度和水平度的检测，每月检查一次限位，保险装置及道轨压板的牢固情况。操作时有专人指挥，遇大风天必须停止操作。塔吊、卷扬机必须设防雷装置，地基要稳固，排水畅通，经常检查，如有异常及时处理。各种机械必须有可靠的接地装置，使用完毕后必须切断电源。电焊机、切割机、电锯等机电设备要开关灵敏，接地可靠，电源线必须绝缘良好无漏电。操作手每天班前、班中、班后三检，发现问题立即停机整修。10.20消防保卫措施10.20.1消防设计按《建筑设计防火规范》（GBJ16-87）及《高层民用建筑设计防火规范》（GB50045-95），按二类建筑物和耐火等级二级考虑。10.20.2根据相关法律法规和政府消防管理机构的要求，为施工中的永久工程和所有临时工程提供必要的临时消防和紧急疏散设施，包括提供临时消火栓、灭火器、水龙带、灭火桶、灭火斧、消防水管、阀门、检查井、临时消防水箱、泵房。10.20.3制定并实施严格的消防管理制度，在现场储有使用易燃或可燃材料库，明火施工实行严格的“用火证”管理，配备足够的消防设备和设施，10.20.4根据施工现场情况，在基坑四周设消火栓及环行水管，设置一定数量的灭火器。10.20.5消防泵的线路单独设置。10.20.6严格遵守有关消防安全方面的法令、法规、配备专职消防保卫人员，制定有关消防保卫管理制度，完善消防设施，消除事故隐患。10.20.7使用电气设备和化学危险品，必须符合有关技术规范和操作规程，严禁违章作业。10.20.8施工人员进场要进行防火教育，施工现场值勤人员昼夜值班，搞好“四防”工作。10.20.9施工现场严禁吸烟。必要时，应设有防火措施的吸烟室。10.20.10施工现场的有害材料不准在现场随意焚烧，要集中起来及时处理。10.21环境保护文明施工措施环保方针：严格规范，文明施工，美化现场，保护环境。10.21.1现场文明施工的具体管理措施（1）施工场地周边应设置总公司制式围挡，中间用大美术字体标明工程名称和施工单位或有关工程施工质量、安全、文明施工的标语及监督电话，但必须字体、颜色统一，整洁美观。（2）工地大门设置，其高度要与围挡相适应，宽度不得少于5m，材料统一采用镀锌2寸水管做架，双面铁板做门并油上红丹漆，焊接要平整、坚固、耐用。工地大门旁必须挂设施工标牌。（3）工地大门内外通道、临时设施室内地面、材料堆放场、加工场、仓库地面等要挠捣混凝土硬底，四周设置有良好排水渠道，上述以外的地面可铺石粉、炉渣或砾石。（4）工地一切建筑材料和设施，不得堆放在围挡外，如确需占用堆放的，必须按有关规定办理手续，但须设置临时围栏。首层建好后要移入围挡内，离开围挡分类堆放整齐，散料要砌池围筑、杆料要立杆设栏、块料要起堆叠放，保证施工现场道路畅通，场容整洁。（5）工地内设置的施工临时设施(办公室、宿舍、厨房、厕所、临时水电设施、仓库)统一采用砖砌墙体，镀锌铁瓦盖顶活动房。建立文明、卫生防水责任制，落实负责人员管理。厨房必须设置在离建筑物排栅，厨房内墙要铺贴高2m的白瓷片，其余抹平扫白，厨房内灶台、工作台等设施和售饭窗口内外窗台也应铺贴白瓷片，要求厨房通风、卫生，经常保持清洁。（6）建设工程竣工后，一个月内拆除工地围栏，安全防护设施和其他临时设施，并将工地及四周环境清理整洁。10.21.2降低噪声专项措施:
对于基础施工阶段，我们在施工机械方面不仅考虑技术上的要求，而且选择噪声小的国内上最先进的打桩用施工机械，减少噪声源，搬运物体及安拆机械设备等时要轻拿轻放。塔吊指挥配套使用对讲机，不用哨子。高噪声设备实行封闭式隔音处理。车辆进入现场时速不得超过15km/h，不得鸣笛。材料运输及运输遗撒的控制清运垃圾的车辆，用苫布对所载的垃圾覆盖，避免途中遗撒和运输过程中扬尘。对于运送大型钢结构构件要及时交通管理部门取得联系，以防影响交通。车辆装载要均匀，不超载。实现车辆冲洗方式自动化，保证车辆清洁后方可放行。结语
我的设计题目是吉林省电力公司办公楼，结构为九层钢筋混凝土框架结构。整个设计工作分二个部分：结构设计，施工设计。其中结构部分设计主要包括屋面板，框架梁，柱设计，基础设计，楼梯设计；施工设计包括分部分项工程量清单、计价和施工组织设计。可以说这是一次非常完备的理论同实际的结合。经过三个多月的努力，我终于在规定的时间里顺利的完成了毕业设计。毕业设计是我们在校期间最后一个重要的课程。通过毕业设计我受到了本专业系统、综合的训练和实战演练，提高了自己综合运用所学知识能力和实践技能的能力，同时也培养了我的创新能力。因此，通过此次毕业设计，我掌握了结构设计的内容、步骤、和方法以及标书的计算过程和编制。锻炼了自己对基本技能的运用，加强了自己解决疑难问题的能力，提高了对计算机应用的技能，掌握了几种专业设计软件的应用技能，特别是对PKPM的运用和对CAD的熟练操作；还培养了自己正确、熟练运用规范、手册、标准图集及参考书的能力。我的选题方向涉及到的内容比较多。但是遇见问题最多的还是结构部分的框架计算，这部分涉及到的知识点和公式很多，要考虑的因素也很多，是专业知识的一个很全面的贯通，做好这部分得查阅很多相关的资料。标书的编制相对来说是一门新的知识点，开始做的时候也是不知道怎么下手。但是在老师的指导下，我们都很快有了思路。在设计过程中，由于经验不足以及时间仓促，许多地方知识深度不够，没有相关设计经验，造成的缺点和错误有很多，敬请老师给予批评指正。谢谢！编者：罗斌2013年6月10日致谢
非常感谢我们学院的所有老师，特别感谢带我们设计的刘娜老师、王坦老师，以及帮助我的同学们。是各位老师的不辞辛劳的教导，授与我各方面的知识，特别是专业知识，我才能顺利完成这次毕业设计。在设计阶段，我们遇到不能解决的问题时，是老师给我们指明了方向，留给我们独立的思考空间，使我们意识到只有真正遇到问题并认真负责处理好问题，我们才能真正学到知识。所以遇到难题时，通过各个渠道解决问题，才是我们设计的锻炼目的。老师总说，“在这次设计中遇到困难是很好的，可以让你们意识到不足的地方，克服困难并且更好的掌握了这部分知识。”是老师的严谨激励着我，反复的修改、查资料、重算，结果终于对了。这时候就深深感触到：老师真好。这次设计让我深深感动着的是老师们一心为着我们着想，叫我们多学有用的知识，有的同学不愿意学的，老师甚至通过某种反方式强迫我们学习，只为我们在今后的工作和学习中有能力更好的处理和解决事情和问题，让我们知道设计的目的在于学习和运用知识，而不是单纯的完成所谓的任务，。这也让我们从中领悟到不少人生哲理和做人原则。还要感谢的就是我的同学们，特别是我们设计小组的同学，他们一直积极的帮助我。我有任何问题时，他们都能热情的提供帮助，积极的帮我解决问题，在大家的帮助下，我更加努力，最终使毕业设计顺利完成。最后还要感谢的是学校，感谢学校在大学本科的最后一学年安排毕业设计，让我们把四年来学到的知识得到巩固和应用，掌握了更多的专业知识，熟练了相关的工程软件，使我们能有机会在进入日益激烈的工作岗位之前得到全面的训练，让我们可以充满信心的走上工作岗位。再次感谢大家!编者：罗斌2013年6月10日参考文献
[1]GB/T50001-2001房屋建筑制图统一标准.北京:中国建筑工业出版社，2001.[2]GB/T50103-2001总图制图标准.北京:中国建筑工业出版社，2001.[3]GB/T50105-2001建筑结构制图标准.北京:中国建筑工业出版社，2001.[4]GB50096-1999住宅设计规范.北京:中国建筑工业出版社，1999.[5]GB50352-2005民用建筑设计通则.北京:中国建筑工业出版社，2005.[6]GB/T50033-2001建筑采光设计规范.北京:中国建筑工业出版社，2001.[7]GB50016-2006建筑设计防火规范.北京:中国建筑工业出版社，2006.[8]GB50045-95高层民用建筑设计防火规范.北京:中国建筑工业出版社，1995.[9]GB50068-2001建筑结构可靠度设计统一标准.北京:中国建筑工业出版社，2001.[10]GB50009-2001建筑结构荷载规范.北京:中国建筑工业出版社，2001.[11]GB50007-2002建筑地基基础设计规范.北京:中国建筑工业出版社，2002.[12]GB50003-2001砌体结构设计规范.北京:中国建筑工业出版社，2001.[13]GB50010-2002钢筋混凝土结构设计规范.北京:中国建筑工业出版社，2002.[14]GB50011-2001建筑抗震设计规范.北京:中国建筑工业出版社，2001.[15]JGJ3-2002高层建筑混凝土结构技术规程.北京:中国建筑工业出版社，2002.[16]GB50300-2001建筑工程施工质量验收统一标准.北京:中国建筑工业出版社，2001.[17]GB50204-2002混凝土结构工程施工质量验收规范.北京:中国建筑工业出版社，2002.[18]GB/T50315-2000砌体工程现场检验技术标准.北京:中国建筑工业出版社，2000.[19]赵西安.现代高层建筑结构设计（上、下册）.北京:科学技术出版社，2000.[20]林宗凡.建筑结构原理及设计（第2版）.北京:高等教育出版社，2008.[21]郭继武.建筑抗震设计.北京:中国建筑工业出版社，2002.[22]梁兴文，史庆轩.土木工程专业毕业设计指导.北京:科学技术出版社，2005.
'
您可能关注的文档
- 江宁体育馆工程施工设计
- [2017年整理]航磁异常查证施工设计方案
- 机房装修铺设防静电地板施工设计方案
- 住某宅办公楼 结构、施工设计--毕业设计.doc
- 幸福城小区钢筋混凝土施工设计--杨志群
- 岳安大道南段工程k8+600大桥施工设计--毕业设计.doc
- 毕业论文 岳安大道南段工程k8+6大桥施工设计.doc
- 农资综合补贴中低产田桥涵施工设计
- 养殖场房施工设计方案
- 温温泉镇老蟒河桥施工设计
- 煤层瓦斯参数测定钻孔施工设计及安全技术措施
- 农资综合补贴中低产田桥涵施工设计
- 某酒店空调通风系统工程施工设计
- 24-63-2井压力恢复施工设计样本
- 盖梁抱箍法施工设计计算
- 乌岩尖隧道二次衬砌施工设计
- 发电机组机房(隔音)施工设计方案
- 地铁南门路站主体结构施工设计方案毕业设计
微信/支付宝扫码支付下载
