施工设计说明最新

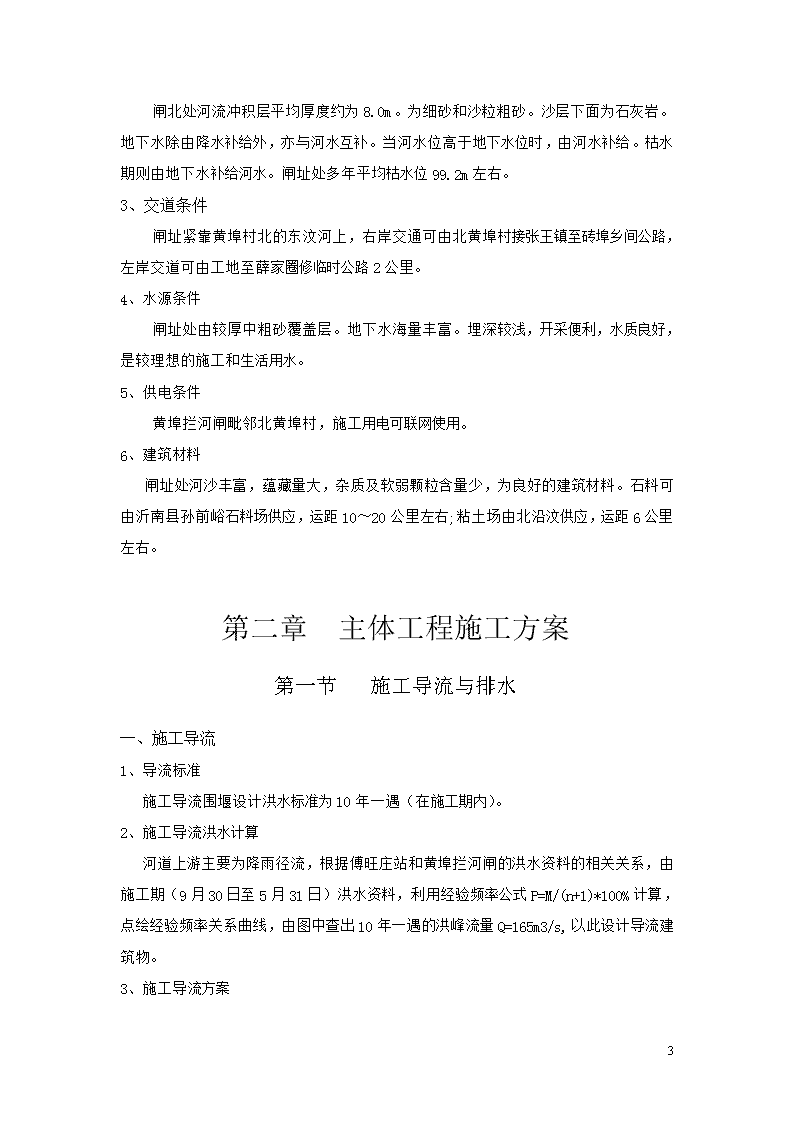

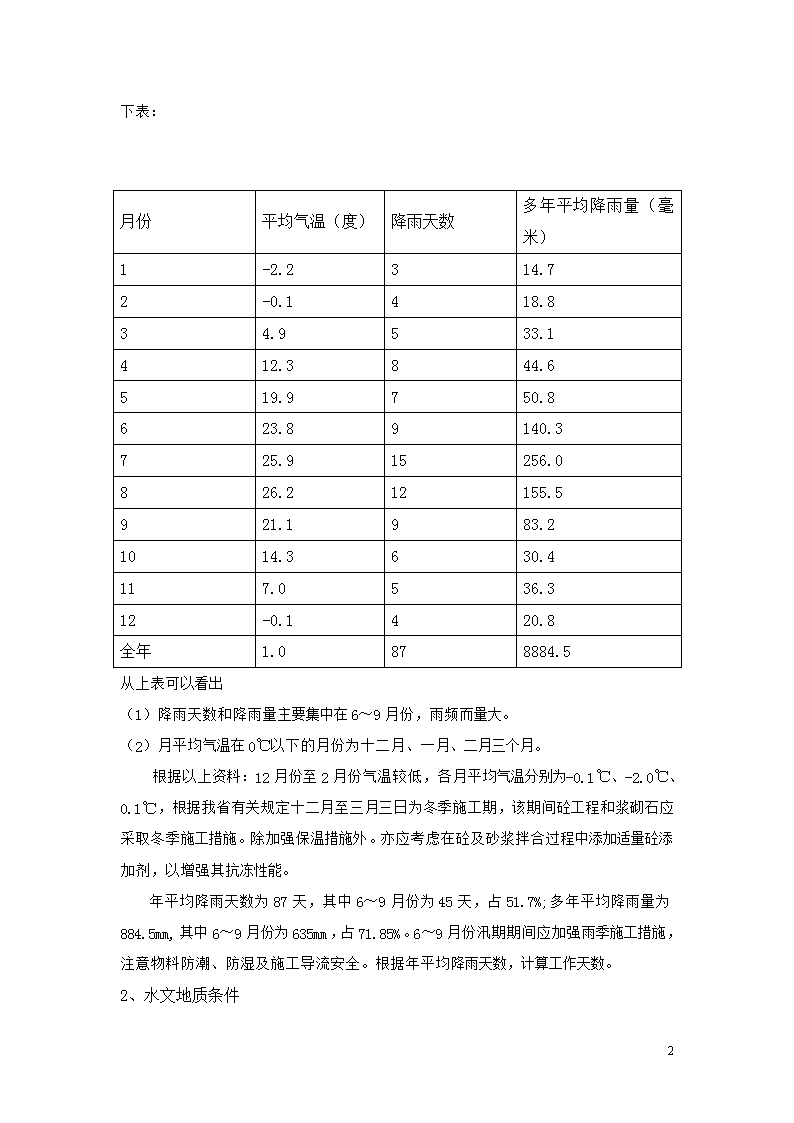

'第一章基本资料第一节编制依据水利水电出版社1990年2月《水利水电工程施工组织设计手册》。国防工业出版社1989年11月《水利水电工程施工技术规范汇编》。第二节工程概况（一）流域概况：流域的多年平均降雨量884.5mm,6—9月份降雨量635mm.降雨年内变化大，所以径流量随季节的变化也很大。（二）工程规划正常挡水位：82.8米（三）工程设计方案1、总体布置本节制闸工程分5孔10x7.5，总长58.96米，闸底高程75.80米，设交通桥和工作桥。液压式启闭机。2、单项建筑物布置（1）闸室段分离式平底板，底板高程75.80米，闸室长18米，其它尺寸见图纸。（2）上游连接段铺盖采用钢筋混凝土铺盖，厚0.4米，下游设100#混凝土垫层，厚0.1米，铺盖后设齿墙，右岸采用钢筋混凝土翼墙。（3）下游连接段消力池、海曼，防冲槽、导流墙及护岸组成。第三节施工条件　1、水文气象条件30 根据临沂的气象局统计资料，黄埠拦河闸闸址多年平均气温、降雨天数、降雨量如下表：　月份平均气温（度）降雨天数多年平均降雨量（毫米）1-2.2314.72-0.1418.834.9533.1412.3844.6519.9750.8623.89140.3725.915256.0826.212155.5921.1983.21014.3630.4117.0536.312-0.1420.8全年1.0878884.5从上表可以看出（1）降雨天数和降雨量主要集中在6～9月份，雨频而量大。（2）月平均气温在0℃以下的月份为十二月、一月、二月三个月。根据以上资料：12月份至2月份气温较低，各月平均气温分别为-0.1℃、-2.0℃、0.1℃，根据我省有关规定十二月至三月三日为冬季施工期，该期间砼工程和浆砌石应采取冬季施工措施。除加强保温措施外。亦应考虑在砼及砂浆拌合过程中添加适量砼添加剂，以增强其抗冻性能。年平均降雨天数为87天，其中6～9月份为45天，占51.7%;多年平均降雨量为884.5mm,其中6～9月份为635mm，占71.85%。6～9月份汛期期间应加强雨季施工措施，注意物料防潮、防湿及施工导流安全。根据年平均降雨天数，计算工作天数。2、水文地质条件30 闸北处河流冲积层平均厚度约为8.0m。为细砂和沙粒粗砂。沙层下面为石灰岩。地下水除由降水补给外，亦与河水互补。当河水位高于地下水位时，由河水补给。枯水期则由地下水补给河水。闸址处多年平均枯水位99.2m左右。3、交道条件　闸址紧靠黄埠村北的东汶河上，右岸交通可由北黄埠村接张王镇至砖埠乡间公路，左岸交道可由工地至薛家圈修临时公路2公里。4、水源条件　闸址处由较厚中粗砂覆盖层。地下水海量丰富。埋深较浅，开采便利，水质良好，是较理想的施工和生活用水。5、供电条件　黄埠拦河闸毗邻北黄埠村，施工用电可联网使用。6、建筑材料　闸址处河沙丰富，蕴藏量大，杂质及软弱颗粒含量少，为良好的建筑材料。石料可由沂南县孙前峪石料场供应，运距10～20公里左右;粘土场由北沿汶供应，运距6公里左右。第二章主体工程施工方案第一节施工导流与排水一、施工导流1、导流标准施工导流围堰设计洪水标准为10年一遇（在施工期内）。2、施工导流洪水计算河道上游主要为降雨径流，根据傅旺庄站和黄埠拦河闸的洪水资料的相关关系，由施工期（9月30日至5月31日）洪水资料，利用经验频率公式P=M/(n+1)*100%计算，点绘经验频率关系曲线，由图中查出10年一遇的洪峰流量Q=165m3/s,以此设计导流建筑物。3、施工导流方案30 施工导流方案对工程工期、造价都有较大影响，在此特拟定下面两个方案进行比较。施工导流方案一为分段导流方案．方案二为全段导流方案。其主要技术及经济指标和方案优缺点详见下表。通过比较，方案一即分段导流方案具有较佳的经济技术指标．为选定方案。方案一：方案二：主要技术、经济指标主要技术、经济指标(1)导流流量Q=165m3／s(1)导流流量Q=165m3／s(2)围堰顶高程G=101.5m(2)围堰顶高程G=101.5m(3)围堰长度L=680m(3)围堰长度L=450m(4)工程量1.46万立方(4)工程量5.40万立方(5)投资12.94万元(5)投资14.00万元(6)导流沟长度L=180m优点:不需挖导流沟，工程量小，施工简单缺点：须建导流堤，增加了围堰长度和工程量优点：上下游围堰一次筑成，不需建导流堤，围堰工程量小。缺点：需开挖导流沟，加大了工程量，延长了工期4、围堰及导流堤设计考虑到围堰及导流堤兼作场内临时道路，堰(堤)顶宽度为7.0m，导流围堰上游洪水位100.0m，其围堰顶高程按101.5m设计，迎水坡1：2.0，背水坡1：1.5，迎水坡草袋装砂护坡。根据“碾压式土坝设计规范”SDJ218—84．坝顶超高按下式计算：Y=R+e+aY=0.77+0.0001+0.5=1.27m围堰及导流堤顶高程为：100.0+1.27=101.27m二、施工排水（1）排水量计算　　本拦河闸工程分两期施工。第一期施工段长100m，第二期施工段长150m。采用明沟及集水坑相结合的明排方式，其排水量计算如下：渗流量计算简图：30 　　渗流量计算按《水工设计手册》第三册，第215页介绍的有限深透水地基的均质土坝流量计算公式：　　q=q0+R0(H1-H2)/(L+m1H1+0.88T)计算成果：第一期：q=8.5m3/d.m第二期：q=20.68m3/d.m第一期围堰长度为400ｍ，渗流量Q1=3400m3/d第二期围堰长度为500m，渗流量Q2=10340m3/d按上述渗流量选择抽水设备。（2）抽水设备选择：　　第一期工程：排水量3400立米/天，计算需要3台4HB-25型水泵，考虑场地布置需要，选用3台4HB-25型水泵，排水时间50天。　　第二期工程：排水量10340立米/天，需4台4HB-25型和4台6HB-25型水泵。抽水时间60天。（3）排水明沟及集水坑布置：　　排水明沟及集水坑基本沿围堰内侧布设，排水明沟底低于基槽底面0.5m，集水坑低于排水垄沟0.8m，集水坑数量根据水泵数量确定。30 第二节土石方工程施工1、基坑开挖土方开挖用人工开挖、单胶车运输，或采用挖掘机挖装，自卸汽车运输；石方开挖人工打眼，浅层爆破，石渣为单胶车运输。2、回填及夯实粘土铺盖采用人工单胶车运土，人工分层夯实，蛙式打夯机辅助，严格控制含水量，达到设计要求。基础及挡土墙填土采用人工单脚车运土沙，人工夯实，蛙式打夯机辅助。导流围堰采用人工单脚车运土，履带拖拉机压实。第三章砌石工程施工砌石工程采用机械拌合砂浆，人工安砌。本工程主体为砌石结构，工程量大，应分区分段组织好施工，以加快施工速度。砂浆砌体的砌筑一律按设计规定的砂浆标号砌筑，浆砌石施工中一律采用坐浆法砌筑，石块宜分层卧砌，上、下错缝，内、外搭接，必要时应设置拉结石，不得采用外面侧立石块，中间填心的方法，不得有空缝，砂浆应饱满，在铺砌灰浆前，石料应洒水湿润，使其表面充分吸收，但不得残留积水。灰缝厚度一般在2～3.5㎝，如较大空隙采用碎石填塞，被砌筑石块大面向下，砌体的第一层及其转角，孔口等处，墙应选用较大的平整毛石；砌体每层厚度视石块厚度而定，一般约为30cm，但在施工中，由于石块大小并不完全一致，故每三层大致找平一次。如果当砌筑找平时，应留阶梯形斜差，其高度不超过1.2m。砌体尺寸和位置的允许偏差，不得超过GB50203-98表6.1.6中的规定。1、砌石体砌筑完后，先对表面进行修整后，再用规定的砂浆标号勾缝。匀缝按两个步骤进行：第一步是对原来石块之间的缝进行掏洗，掏缝完后必须经有关技术人员认可，方可进行第二步勾缝。2、砌石体勾缝不但能美化外观，更重要的是在一定程度上能增强砌石体表层石块缝之间的表面连接力，提高砌石体抗风化抗冲刷的能力。30 通过工地试验室做试验，取合格的料及配合比，对新砌体的抹面，首先修整表面，洒水浸湿，然后开始抹面，在抹面施工中，严格控制每平方米范围内表面平整度误差小于0.5cm。在抹面时按技术规范规定施工。水泥砂浆砌体养护一般为14天，砼砌体养护为21天，在12—18h之间要及时养护、经常保持湿润。第四节砼工程施工砼工程施工采用机械拌合，电动振捣器振捣，砼养护方法，以人工洒水为主，辅以湿草覆盖，要求选用的混凝土生产、运输、浇筑、养护等各种施工环节衔接合理；工艺先进，设备配套合理；初、中、后期混凝土浇筑强度协调平衡。工程中采用的预制构件，如果施工现场布置方便，地形地质条件有利，预制构件的数量较少、结构简单，尽量采用现场制作加工以减少运输费用，要选择好场地，构件运输、吊装方法。施工现场不具备制作条件时，可以从混凝土加工厂预制加工，但要考虑运输环节。大型预制构件如机架桥、交通桥构件可采用扒杆或机械吊装。对特别复杂的工程对象及一般施工中不常遇见的施工方法，还需要绘制施工方法示意图。在冬季施工时，必须考虑冬季施工特点，正确的确定冬季施工的工程项目，既要保持施工的连续性及全年性，保证工程如期交付使用，又要考虑到施工所增加的补充费用最少，而且不造成施工的复杂性。在冬季进行施工的工程项目，应当在细致的分析计算以及技术经济指标比较的基础上予以确定。并且应当考虑冬季施工的准备工作，例如混凝土和灰浆站的保暖，现场型工厂、办公室、仓库等的保暖，修建人工采暖室，修建现场型蒸汽站等。施工机械的选择，一般要遵循下列规则：(1)应根据工程特点选择适宜的主要施工机械。例如，大体积混凝土施工时，其起重机是主要机械，应使所选起重机在起重量、覆盖范围、起吊高度等方面满足施工要求。（2）发挥主要施工机械的作用。各种辅助机械或运输工具应与主要施工机械的生产能力相配套，以充分发挥主要机械的效率。例如，在土石方填筑施工中，挖土机是主要机械，采用自卸汽车运土时，应使汽车数和挖土机相配套，将汽车载重量选为挖土机斗容量的整数倍，并保证挖土机连续工作。(3）尽可能减少机械种类和型号。对同一施工项目，应力求施工机械的种类和型号尽可能少一些，以便于施工及其配件的维修和管理。30 第五节模板工程施工模板采用组合模板,局部异形断面采用木模板。模板的设计、制作和安装应使混凝土得于正常的浇筑和捣实，使其形成准确的形状、尺寸和位置。模板有足够的强度，能承受混凝土的浇筑和捣固的侧压力与振动力，并牢靠的维持原样，不位移，不变形。模板表面光洁平整，接缝严密，不漏浆，以保证混凝土表面的质量。模板制成每节可以单独拆除，而不损伤混凝土的形状。模板施工遵照原水利水电部（SDJ207—82）规范的规定执行。钢模面板厚为3、5㎜。所有连接件、支撑件的设计须使模板能整装，并使其拆除时不致损坏混凝土。模板连接缝尽可能光滑紧密，不允许带凹坑、皱折或其他表面缺陷。面板及活动部分应涂防锈保护涂料，其他部分应涂防锈漆。清理及涂刷模板在使用之后和浇筑混凝土之前应清洗干净。为防锈或为加速拆模而涂在模板面上的涂料，采用矿物油或不会使混凝土留有污点的油剂，在立模前涂刷好。涂刷作业不得固污染而影响混凝土的质量。一旦检查发现已浇混凝土上染有污迹，采取有效措施予以处理。模板安装，必须按混凝土结构的施工详图在立模前测量放样，立模后必须进行校模直至符合设计及规范要求为止。重要结构设专门控制网点，其精度不低于施工控制网精度。模板安装过程中，必须经常保持足够的临时固定设施，以防倾覆。模板的钢筋拉条不应弯曲，直径要大于8㎜，拉条与锚环的连接必须牢固。预埋在下层混凝土中的锚固件（螺栓、钢筋环等），在承受荷载时，必须有足够的锚固强度。模板之间的接缝必须平整严密。建筑物分层施工时，应逐层校正下层偏差，模板下端不应有“错台”。在模板及支架上，严禁堆放超过其设计荷载的材料及设备。除工程师另作特殊规定外，模板安装的允许偏差不得超过规范规定值。拆除模板的期限，除已征得工程师的同意外，一般应遵守下列规定：1、不承载重量的侧面模板，应在混凝土强度达到2.5Mpa以上，并能保证其表面及棱角不因拆模而损坏时，才能拆除。2、钢筋混凝土结构的承重模板，应在混凝土达到规范规定的强度后才能拆除。3、拆模板作业必须用专门工具，按适当的施工程序十分小心地进行，以减少混凝土及模板的损伤。30 第三章施工进度计划的编制第一节编制原则1、招标文件对总工期的要求；2、技术规范及图纸；3、节点控制形象目标要求；4、结合我公司投入工程的人力、设备资源以及以往的工程施工实践经验；5、施工组织经验。围绕本工程的关键线路和重点项目统筹安排，在确保各节点工期，按要求实现的同时，其它施工项目协调有序进行。施工进度安排，力求均衡生产、合理配置设备、人力资源，在确保工程质量和进度的前提下，降低施工成本。第二节工程项目划分、工程量复合围堰浇筑V1=1/2(5+4.5*2+4.5*1.15）*4.5*90=12.1*4.5*90=4900.5V2=1/2(5+4.5*2+4.5*1.15）*4.5*50=2722.5基坑排水V1=1/2(65=49)*1.8*235.5=24162.3V2=1/2(49=33)*2*229.5=18819V3=1/2*33*226=11187基坑开挖上游：防冲槽V1=10*60*10=6000海漫V2=41*60*8.5=20910V3=31.1*60*7.5=13995V4=35*60*7.5=15750V5=15.1*60*8=724830 V6=20*60*8.6=10320V7=54*60*7.75=23490V=V1+V2+V3+V4+V5+V6+V7=97713砼用量下游铺盖V=19.4*0.4*56.76=442消力池V1=14*0.8*56.96=635.7V2=0.8*1*56.96=45.6V3=1/2(0.8+1.8)0.8*56.96=59.2V4=1/2(1.2+0.6)0.8*56.96=41V5=4.2*0.8*56.96=191.4V=V1+V2+V3+V4+V5=972闸室底板V=1.5*29.48*18*2=1591.9交通桥V=690闸墩V1=1.65*9.28*18=275.6V2=1*9.28*18=167.04V3=1.8*9.28*18=300.6V=2*(V1+V2+V3)=1449.74上游消力池V1=20*0.8*56.96=911.36V2=1.5*1.5*60=135V3=1/2(1.8+1)0.8/*2=2.24V=V1+V2+V3=1048.6海漫V1=11*0.4*56.96=250.630 V2=1/2(0.4+1)0.65*2=0.91V3=30*0.4*56.96=683.52弧形翼墙S=7.46*0.5+0.5*0.5+0.7*5.74=8.0V1=8*35.4=283.2扶壁式挡土墙V2=[(0.5+4.05*6.96)/2-(0.5*0.5)/2]*0.5*7=55V3=V1+V2=283.2+55=338.2重力式挡土墙V4=[(0.5+2.18)4.2/2+0.7*2.986]*84.1π/180*11.927*2=135.3*2=270.6V=V3+V4=608.8土工布S=1/2(35+56.96)*54=2482.9下游挡土墙V=4.49*18+(4.49+8.99)*18*0.55*2+2(80.82+133.425)=428.54第三节劳动量的确定项目序号施工方法工程量劳动量单位数量单位数量1围堰填筑挖掘机挖掘100m³76.32工日0.645.7492.392基坑排水4HB-25型水泵抽水100m³540工日720台53基坑开挖挖掘机挖掘100m³977.1工日0.6568.2630 台班100m³205.194上游消力池砼c20人工振捣100m³10.48工日1041089.9台班100m³48.215上游海曼砼c202.2kw插入式振捣器人工振捣100m³6.54工日85.9561.79台班100m³30.086闸墩砼c20人工振捣100m³14.5工日1402030台班100m³85.557闸室底板砼c20人工振捣100m³15.9工日94.51502.5台班100m³73.148交通桥砼c20人工振捣100m³6.9工日129890.8台班100m³61.419下游消力池砼c20人工振捣100m³9.7工日1401358台班100m³44.6210下游铺盖砼c20人工振捣100m³4.4工日85.91358台班100m³20.2811上游扶壁式翼墙砼c20人工振捣100m33.38工日168.6569.9台班100m³30.0812上游重力式翼墙砼c20人工振捣100m³2.7工日151.6409.3台班9.824.0313上游海曼浆砌石M10人工铺筑100m³7.12工日1901352.814碎石垫层人工抛石100m³0.10工日76.37.6315护坡砼c20人工振捣100m³7.49工日144.21080.06台班100m³66.6616土工布人工铺设100m³2482.9工日24936.817下游挡土墙砼c20人工振捣100m³4.28工日151.6648.85台班100m³38.0930 18防冲槽砼c20人工抛石100m³5.74工日33.61929台班100m³71.7519下游反滤层人工铺设、搭接100m³2.96工日1.33.84820上游反滤层人工铺筑100m³0.29工日1.30.37721上有连接段护坡砼c20人工振捣100m³2.58工日144.2372.04台班100m³2322上游消力池挡土墙砼c20人工振捣100m³4.30工日155666.5台班100m³38.27第四节施工进度计划调整本工程施工总工期为6个月，拟定开工时间为2010年10月1日，工程竣工日期为2011年3月30日。详见《施工进度计划横道图》第五节工期保证措施为确保本工程按期完工，我们将在施工期间采取如下措施：（1）从组织体制上有效保证工程施工的顺利进行，具体措施为：建立精干、高效的项目领导班子，实行项目经理负责制，并抽调经验丰富、年富力强的技术管理骨干组成项目管理人员，做到分工明确、责任到人、管理到位。对作业层的生产领班人员，进行内部选择，抽选技术较好、工作积极、素质较高的熟练技术人员充当，要求在施工过程中加强技术交底和管理，确保工程顺利进行。（2）本工程严格按照ISO9001的要求和工作程序开展各项工作，对各项工序的工作质量严格把关，杜绝因施工质量问题而造成的返工和窝工。（3）采用先进的施工技术和施工机械，安排维修水平高、责任心强的现场维修人员，全方位保障工程顺利进行。同时，根据总控计划，灵活考虑增加机组措施。30 （4）项目经理部将根据工程总进度计划，对物资、物料采购作出有效实施计划，保证施工所需物资、物料及时供应。（5）根据施工现场的具体情况，每周制定施工作业计划，并于每周一召开一次生产调度会，明确各班组的任务目标，组织均衡施工，落实施工进度。（6）优化施工程序，加强现场调度，发挥机械效率，充分利用人、材、物等资源，尽量缩短关键线路上的项目工期。（7）加强计划管理，做好施工准备，严格按计划组织物资供应，确保各种物资的运输工作，提前储备，做好各种物资的合理调配，以满足连续施工要求。（8）做好施工排水与道路养护工作，尽量减少雨雪季节对施工的影响。（9）项目经理部成立以施工安全生产部主任为首的工程施工总协调员，主要配合业主解决施工期间民事纠纷问题，以及各施工队间协调问题，保证工程按照计划进度顺利进行。第四章临时工程和施工总布置第一节施工交通（1）场外交通：闸址紧靠北黄埠村的东汶河上，右岸交通可由北黄埠村接张庄镇至砖埠乡间公路，左岸交通可由工地至薛家圈修临时公路２公里，再由薛家圈接沂南县城至张庄镇乡间公路。（2）场内交通：场内交通利用上下游围堰作为场内临时公路，路面宽７.０m。修筑工地至生活区、料场、加工场、预制场及施工现场临时道路3公里。路宽4.5m，采用天然沙砾路面。第二节施工用电和照明（１）供电电源及输电线路：本工程位于北黄埠村，施工用电可依靠电网供应。从北黄埠村架设０.５公里１０千伏输电线路至工地。场内架设低压线路１.２公里，场内照明线路１.８公里。（２）用电负荷估算：施工高峰用电为清基抽水和闸室砌筑阶段。负荷估算见下表：序号12345678合计30 用电名称排水泵供水泵砼机械沙浆拌和机械钢筋加工机械木工机械其他照明607.5151540101010197.5备注：（1）设备用电总和157.5KW（2）照明占设备用电负荷的25%变压器容量计算：w=k×p÷0.75经计算w=276.5kvA。选用315kvA千伏变压器1台。第三节施工供排水1、施工供水（1）供水量确定：施工用水包括生产用水、生活用水和消防用水三部分。根据有关规定，浇筑砼全部用水每方按1.5立方米计，加上其他机械及生活用水。估算施工每小时用水量为30立方米。（2）供水设施布置：第一期工程在闸址右岸设10吨水塔一座，水箱采用钢板焊制，在河槽围堰上游打井一眼抽水至水塔。第二期工程在闸址左岸设10吨水塔一座。选用4BA型水泵一台，上水管采用4’钢管，引水干管采用50mm钢管由水塔引至围堰顶及各用水点，支管采用32mm胶管。第四节施工场地布置及临时建筑施工指挥部由20人组成，指挥部设在管理所院内。施工高峰人数民工1200人，技工200人，共建临时用房1810m2，并建400m2浆砌石水泥垛台。项目单位数量项目单位数量办公室㎡100其他用房㎡60宿舍㎡800以上小计㎡131030 食堂文娱等用房㎡150仓库㎡500生产用房㎡200合计㎡5006、砼拌合系统　砼及砂浆拌合站设在拦河闸左右岸台地上，以减少场内运输距离。（1）小时生产能力计算：　　计算公式：　　　　　　π=Q/(M*N)*K　　计算得：Л=8.7立米/小时（2）拌和机台数计算：　　n=π/B=8.7/6=1.45，设2台400升自落式砼拌和机，另设400升砂浆拌和机，供砌石之用。第五节施工总平面图布置一、施工总布置原则1、施工场地的临时设施，施工辅助企业及施工道路均按招标文件要求和业主的条件进行规划布置。2、临时建设设施的施工企业的规模和容量按施工总进度和强度的需要进行规划设计。3、各施工场地的营地均按有关规范要求配置相适应的环保及消防设施。4、临时设施及辅助生产企业的布置要求结构合理、紧凑、使用方便。生产、生活设施生活设施拟设置职工住房，食堂及配套卫生设施，生产性设施拟设置项目经理办公室、生产调度室、工地实验室、项目经理部所属各部办公室、加工修理车间、炸药库、油料库，在施工场内搭建或租用乡镇设施，以就近方便为原则。施工临时道路在施工区至各施工点之间修建临时道路,以便施工机械和材料的运输，在施工期间对临时道路进行管理、维修及养护，以确保施工期间道路畅通。第五章临时工程和施工总布置30 项目管理组织机构框图：1、项目部组织机构框图项目经理项目副经理项目总工施工技术科质检科安全统计科物资设备科财务合同科办公室房建施工队土方施工队砌石施工队机电设备安装队钢筋砼施工队水泥搅拌桩施工队（1）、项目经理部：是在项目经理领导下的决策层，负责施工项目从开工到竣工的全过程，施工生产经营的管理，同时负有管理与服务以重职能。制定施工项目管理制度和工作制度，作好对外关系的协调工作。设项目经理1人，常务副经理1人,总工程师1人组成项目经理部，下设四部为项目经理管理职能部门，负责本工程的施工管理。（2）、技术施工部：技术组，主要负责工程的技术管理，施工组织设计、计划统计等工作；施工组，主要负责工程的组织生产、协调、工序安排、机构调度。共设置10人，其中部长1人，技术员9人。（3）、质保监控管理部：主要负责工程质量、试验、安全生产等工作，设置12人，其中部长1人，质检员6人，试验员6人，安检员6人。30 （4）、综合经营核算部：主要负责预算管理、资金收支、成本收支、成本核算、劳动配制、生产进度计划及统计等工作。设置5人，其中部长1人，工作人员4人。（5）、机电物资部：主要负责材料的询价、采购、计划供应以及各种机构设备的租赁配套使用和维修等工作，设置5人，其中部长1人，工作人员4人。2、管理目标该工程的施工，不仅工期紧，对工程质量和安全文明施工的要求也高。为保质量、保安全、保工期、争效益，我公司若中标，将发挥在该类工程施工方面的技术领先、经验丰富、拥有先进设备的优势，认真严格履行合同。通过我们精心组织，科学管理，规范施工，确保各方面达到下列总体目标：（1）建立符合GB／T19001－2000—ISO9001：2000标准要求的质量体系，并有效地实施，确保产品符合规程、规范、合同及环境的要求；（2）质量为本，规范施工，尊重监理；（3）履行合同，严格管理，信誉至上；（4）分项工程合格率100％，优良品率85％以上，整个工程达到优良标准。3、安全目标（1）杜绝人身死亡事故；（2）杜绝重大机械、设备损坏事故；（3）杜绝重大火灾事故；（4）文明施工、环境保护。4、项目经理部为加强该工程施工组织管理，保证按期优质完成任务，我公司按照招标文件的规定和工程实际情况，组织精干人员成立项目经理部，具体负责该工程的实施。项目部设经理1人、副经理1人、项目总工1人。下设工程技术科、质检科、物资设备科、财务合同科、安全统计科、办公室、土方施工队、砌石施工队、钢筋砼施工队、安装队等部门，项目经理有人、材、物的独立使用权，对人有调配、晋升、辞退及除名等处理权。5、施工机械根据本标段工程数量和工程特点，结合招标文件的要求，按照我们的部署，在“先进合理，配套齐全”30 的前提下安排施工机具和技术装备，力求少污染、高效益，在满足最不利工期要求的前提下，并留有一定的富余量。具体原则为：一是施工机具相互配套；二是投入的数量根据工期而定，在满足生产能力需要的前提下，并有一定的富余；三是保证机械设备的完好率与出勤率。根据工程需要，为确保工程顺利进行，本工程拟投入以下主要机械：砼搅拌站（1.0m3）1座机动翻斗车6辆砼输送泵1套100KW发电机组1组交流电焊机4台钢筋切断机2台钢筋弯曲机2台砼振捣器20套汽车起重机25吨1台装载机2辆平板运输车1辆第六章施工质量、安全、文明施工第一节质量管理体系及质量保证措施1、工程质量方针与目标（1）建立符合GB／T19001－2000—ISO9001：2000标准要求的质量体系，并有效地实施，确保产品符合规程、规范、合同及环境的要求；（2）质量为本，规范施工，尊重监理；（3）履行合同，严格管理，信誉至上；（4）分项工程合格率100％，优良品率85％以上，整个工程达到优良标准。工程具体实施中，我公司将运用先进的施工技术、科学的管理方法、严谨的工作作风，精心组织施工，以优质产品满足业主的愿望和要求。施工中广泛开展质量职能分析和健全企业质量保证体系，大力推行“一案三工序管理措施”30 ，即：质量设计方案、监督上工序、保证本工序、服务下工序，强化质量检测与质量验收专业系统，全面推行标准化管理，健全质量管理基础工作，使企业对质量综合保证能力显著提高。本工程的施工、验收评定将严格执行国家和主管部门颁发的所有现行技术规范和合同所规定的技术规范执行，保证工程一次验收合格率100％，工程质量为优良工程。2、组织措施公司根据本工程项目管理的需要，建立了项目管理体系，以合同为制约，严格按照ISO9001质量体系要求进行管理，强化施工过程中的质量管理职能。项目经理部全体管理人员及施工队将强化质量意识，推行目标管理负责制，对施工全过程工程质量进行全面的管理与控制，使质量保证体系延伸到各施工部位和各项工作中，通过明确的分工，密切协调与配合，使工程质量得到有效的控制。本工程将建立项目经理直接领导，项目总工重点控制，施工技术科长和质检科长检查的三级管理系统，形成一套从项目经理到各施工队的质量管理网络，对工程进行全面动态的管理，确保工程质量目标的实现。（1）项目经理首先将本工程的人员、材料、设备、工艺方法和施工环境等五个方面的因素有效的控制进行，确保工程投入的质量，也就是前提条件要确保质量，以此来保证每道工序质量的稳定。（2）设专职施工员，布置落实有关的施工工序与技术质量要求。（3）设专职质检员，质检员是工序管理的直接检查与控制者，办理工序质量的具体业务，不得设兼职人员，更不得与施工员混岗，人数的配备与生产规模相适应。（4）加强质量检验和隐蔽工程签证制度，对每道工序实行操作者、班组长和质检员三者百分之百的检查，技术负责人抽查的制度。（5）项目总工应及时掌握质量动态，一旦发现问题随即研究处理，隐蔽工程验收必须严格遵循上道工序不合格不能进入下道工序的原则。（6）关键部位或薄弱环节设置工序质量控制点，质量控制点的检查必须经专职质检员检验合格。3、会议制度（１）技术交底新项目开工前由施工技术科组织，按施工组织设计（施工措施）对作业人员进行技术交底，质量管理部有关人员及全体作业人员参加。大型项目和关键项目，总工程师和质检科长参加。（２）月度质量总结会30 质检科负责编写月度质量总结报告，并组织召开会议。所有主要领导及有关部门人员参加。（３）质量专题会由总工程师或质检科视工程施工具体情况安排。4、作业人员培训制度（１）进场培训对所有进入本项目工地的职工进行进场培训。总工程师、质检科负责讲授工程总体概况和质量总体要求，项目的质量目标，质量体系和质量制度，全面加强作业人员的质量意识。（２）作业前培训新项目开工前，由总工程师，施工技术科负责，并请业主、监理、设计有关部门和人员参加，项目质量管理部门参加，对新项目进行全面技术交底。讲解图纸、项目特点，作业程度及质量要求，使作业人员熟知作业内容及质量要求。（３）特殊作业人员培训特殊作业人员持证上岗，上岗前在现场进行培训考核，经监理和厂家指导人员认可后方能上岗作业。5、三检制度（１）专业施工队负责具体项目施工的班组人员，完工后对其工作进行“初检”；（２）专业施工队质量员（技术员）负责完工项目的“复检”，并向质量管理部提交施工记录；（３）质检科专职工程师负责其分管项目完工的“终检”，并向监理单位提交质量检查记录，申请监理验收。6、奖罚制度项目坚持实施施工质量与经济分配挂钩的制度。对重点质量项目实施质量特别奖。技术措施1、技术准备施工前应具备必要的施工条件，做好施工准备工作逐项检查落实，如不满足施工条件，应积极创造条件，待其完善后再施工。坚持图纸会审和技术交底制度，最大限度地把可能出现的问题解决在施工之前。精心编制施工组织设计、施工方案，并认真进行技术交底。30 严格审批制度，任何一项技术措施的出台都必须履行审批制度，符合审批程序。严格按照国家档案局和国家计委《基本建设项目档案资料管理暂行规定》（国档发[1988]4号）以及《襄樊市城市建设档案管理办法》等有关规定执行，并满足业主对档案管理资料的要求。坚持样板引路制度，先做样板或先作试验，经验收合格后再进行大面积施工。施工前工长必须进行技术、质量、安全的详细书面交底，交底双方签字。关键过程、特殊过程的技术交底资料应经技术部负责人或项目总工程师人审核。2、技术操作严格按图纸施工，按合理程序施工。认真执行现行规范、规程、标准。具体落实施工组织设计、施工方案、技术措施和技术交底的要求和规定。禁止违章指挥和违章操作。3、工程材料使用对工程中使用的各种材料的质量进行严格控制，如未经检验和试验的材料，未经批准紧急放行的材料，经检验和试验不合格的材料，无标识或标识不清楚的材料，过期失效、变质受潮、破损和对质量有怀疑的材料等不得使用。当材料需要代用时，应先办理代用手续，经设计单位或监理单位同意认可后才能使用。4、计量、试验对施工过程中计量进行控制，与质量有关的检验、测量和试验设备必须是经计量检定合格的产品，并能满足所需要的精度。使用期间要经常进行校准，做好标识。测量放线要精心操作，严格控制轴线位置、标高。⑴钢筋工程所使用的钢筋进场时检查其出厂合格证，核对批量、规格是否对应，钢材进场时目测检查钢筋是否有裂纹、锈蚀等缺陷，目测合格后，按照60t/批进行取样试验，做拉伸、冷弯试验，一次供应不到一批量的按一批量取样试验，及时填写见证取样单。钢筋在现场应分规格堆放整齐并挂牌注明。钢筋制作前，先进行翻样，计算好下料尺寸，按翻样图制作钢筋，接头均要在现场按接头批量做机械性能试验，取样时，采取随机抽样，必要时汇同业主、监理工程师一起取样，检验报告呈送业主和监理工程师一份，以便随时掌握质量情况，现场绑扎钢筋时，弹出钢筋位置线，接头位置符合规范和设计要求。⑵混凝土30 浇捣混凝土前汇同业主、监理工程师、设计院对钢筋、模板进行验收，检查预埋件、预留洞是否按设计要求埋设，在浇混凝土前由各验收方会签准浇证。试验员会同业主、监理工程师检查水泥、砂、石等原材料储备及质量情况，对商品混凝土所采用的水泥、砂、石等原材料要求使用指定的厂家和品牌，混凝土级配需作28天的检验报告。混凝土浇捣前编制详细的施工方案，计算好混凝土方量、浇捣方向、浇捣时间，项目部安排好特殊阶段值班表，劳动力换班等工作。浇捣过程中，现场配备塌落度筒和试验室，要求商品混凝土塌落度在14~16cm之间，按照每100m3/批和一个工作台班做两组试块，一组做同条件养护，一组做标准养护。混凝土浇捣过程中，前台有人指挥作业，浇捣完终凝后及时洒水养护，养护时间不少于14天，混凝土28天强度报告出具后，用统计方法对混凝土强度作出统计评定。⑶回填土回填土分层回填，分层压（夯）实，每层虚铺厚度控制在25cm内，土质符合设计要求，回填范围符合设计要求，施工时配备含水量测定工具及取样环刀，按每层每100m3取样一组土壤样品，测定含水量和干容重，当不合要求时，即需重新拌土加强辗压。⑷墙、地砖墙、地砖的抗压、抗折强度及规格尺寸要符合设计要求，颜色一致，表面平整，无凹和翘曲。墙、地砖在使用前一天用水浸泡，对残次品或不合格的地方先进行挑剔。现浇板基层面上的砂浆污物等必须用水冲洗干净，如基层有油污就用10%的火碱水刷洗，干净后，用清水冲扫其上的碱液。在清理好的基础上，浇水湿润并洒素水泥面套浆，做标交基准点。用1：3泥砂浆找平养护24小时后找规矩、弹线、铺砖。墙、地砖要求板块面层表面清洁，色泽一致，接缝均匀，周边顺直，板块无裂纹，掉角和缺楞现象。有排除液体要求的地面，坡度符合设计要求，不倒泛水，无积水。与地漏（管道）结合处严密牢固，并用密封胶一周封去用1：2水泥砂浆做成2-3cm高的馒头状，以防渗漏现象，粘贴必须绝对避免空鼓及套割、接缝、毛糙等现象，做到接缝平整结合牢固。有排除液体要求的地面，坡度符合设计要求，不倒泛水，无积水。与地漏（管道）结合处严密牢固，并用密封胶一周封去用1：2水泥砂浆做成2-3cm高的馒头状，以防渗漏现象，粘贴必须绝对避免空鼓及套割、接缝、毛糙等现象，做到接缝平整结合牢固。以防渗漏现象，粘贴必须绝对避免空鼓及套割、接缝、毛糙等现象，做到接缝平整结合牢固。30 第二节施工安全管理及保证措施安全管理保证体系安全生产保证体系框图（1）由项目经理、副经理及各部门负责人组成安全生产领导小组，突出“安全生产，预防为主”的指导思想。项目部第一责任人参加由工程各方第一责任人组建的安全管理委员会，定期参加由业主组织的安全会议，并及时的传达会议精神，落实安全措施。30 （2）在项目部内部配备有丰富实践经验和相当管理水平的专职安技干部，各工种队、各生产班组配备专、兼职安全员。建立纵向到底、横向到边的安全生产责任制。签订四级安全生产责任书。对新上岗的人员和换岗人员严格执行三级安全教育和必要的体格检查，合格者上岗。特种作业人员严格实行培训、考核合格、持证上岗制度。结合工程施工进度，对全体人员开展经常性的有针对性的安全教育，使每个员工牢固树立“安全生产，人人有责”的思想。定期不定期地组织各形式各层次的安全生产检查，及时整改消除隐患。采取一切可预防的措施，坚决杜绝事故，特别是重大事故的发生。（3）成立安全管理领导小组（见附录六：安全生产管理人员名单及安全生产保证体系框图）。安全工作是搞好生产的重要因素，关系到国家、企业和职工的根本利益。因此，在施工过程中，必须认真贯彻“安全第一，预防为主”的方针，广泛应用安全系统工程和事故分析方法，严格控制和防止各类伤亡事故。具体措施如下：本工程施工安全目标：施工中杜绝人身伤亡事故和重大机械、设备损坏事故及其它安全事故，实现“五无”，即：无死亡，无重伤，无火灾，无重大设备事故，无重大交通责任事故。安全生产保证措施（1）宣传工作到位：施工现场设立规范的安全管理“五牌一图”，张贴、悬挂安全标语、标牌、横幅，随着工程进展，悬挂相应的安全信号标志，定期编写安全生产简报和板报，努力营造浓厚的安全生产氛围。（2）保证挡水围堰安全：施工期间，在施工围堰的两侧设置控制桩，并派专人对施工围堰进行定期观测，发现异常情况及时采取有效的措施。（3）消防措施：成立义务消防队，保证灭火水源，设置足够的灭火器材并随时保持可靠的工作状态。对油库制定专门制度，落实安全操作规程，明确专人负责，经常进行安全检查。本工程需要大量柴油，油库需设置在远离施工队生活区、当地居民生活区的地方，设专人进行管理。油库配置黄砂箱、灭火器、铁锹等消防用具。（4）用电安全措施：因本标段施工需要进行井点排水，潜水泵作业需用电。供电线路推行三相五线制。规范架设杆、线，使用绝缘子，杜绝拖地线，架空足高度要求。全面使用铁制闸刀箱，设置漏电保护。所有机械设备可靠地保护接地，接零。采取必要的防雷电措施，按规定要求保证足够的照明。电工严格执行安全用电自检、漏电保护器的试跳、接地电阻测试等制度，确保安全用电。此外还要对变压器等重要设备进行特殊防护。（5）人员防护：对施工、管理人员及时发放个人劳动防护用品，特种作业人员发放特殊安全防护用品。落实防寒取暖的各项措施。30 （6）安全生产手册：开工后，向监理工程师、业主呈报安全生产措施计划。3天内制定安全防护手册，清样呈报。（7）安全渡汛：汛期成立防汛领导小组和抢险队伍，配备足够的防汛物资。严格遵照业主、监理和当地人民政府的防汛指令进行工作。第三节文明施工及环境保护一、文明施工管理目标1、文明工程目标：创文明施工规范工地。2、组织建立创文明施工规范工地领导小组，项目经理为组长，办公室主任、各作业队的队长为组员。3、文明施工管理制度和措施二、文明施工管理措施1、管理制度（1）由项目经理负责，党、政、工、团、各部门负责人参加的创建文明工地领导小组。制订高标准的、切实可行的创建计划。分阶段落实措施，贯穿施工的全过程部署。做到有组织，有计划，有布置，有措施，有评比，有奖罚，调动一切积极因素为最终实现创建目标而努力。（2）制订、完善各项规章制度。建立门卫制度、卫生保健制度、食堂管理制度、生活用电制度、治安保卫制度、消防制度、环境保护制度、施工不扰民制度等。并随施工进展和创建文明工地的实际需要不断完善。（3）施工现场统一制作各种标识，宣传标语画幅，施工“六牌一图”即单位名称牌、工程概况牌、门卫制度牌、安全措施牌、安全记录牌、安全宣传牌、现场平面图等。(4)施工现场建立以项目总包经理为组长的施工现场文明施工管理领导班子，领导成员明确分工，各尽其职，并配置专职管理人员，监督检查现场文明管理。(5)编制现场文明施工管理制度，简明扼要，把检查责任到人，把场容管理制度化。30 (6)全体员工树立遵章守纪思想，采用挂牌上岗制度，安全帽、工作服统一规范。安全值班人员佩戴不同颜色标记，工地负责人戴黄底红字臂章，班组安全员戴红底黄字袖章。施工管理人员和各类操作人员佩戴不同颜色安全帽以示区别：①施工管理人员戴黄色安全帽②生产班组人员戴白色安全帽③机械操作人员戴兰色安全帽④机械吊车指挥戴红色安全帽⑤经理以上管理人员及外来检查人员戴红色安全帽(6)搞好周围环境卫生，协调周围老百姓关系。加强职工教育工作，要求工人严守纪律，严禁各类违法行为或对周围老百姓造成不良影响。项目经理项目副经理项目总工物质设备部生产调度部施工技术部质量安全部1、落实措施，减少噪音2、材料堆码规矩，机械停放整齐3、文明行车，道路洒水减少灰尘4、计划用料，工完料尽1、加强职工教育，做好治安管理2、加强卫生检查，预防疾病传播3、加强文明施工、环境保护宣传1、加强原材料检测，把好进货关2、加强现场检测3、加强试验废弃材料管理，避免环境污染1、制定有关措施，场地布置合理，设施有序2、取土弃渣、污物排放保护环境及水源3、安全警示标志醒目，安全施工各施工队负责人、安全员各作业班组安全员30 三、环境保护措施1、为减少由于施工对周围环境产生的破坏，同时给施工创造一个良好的工作环境，项目部将严格遵照国家和有关部门对环境保护的规定，在施工中采取一切有效的环境保护措施。2、针对施工工艺，积极采取消声、防震措施，使噪音和振动达到环保标准。3、在生产、生活区等产生的所有生活垃圾、施工弃渣，袋装后集运至当地环保部门指定的地点堆放，严禁倒入河流、水塘等水域内，造成环境污染。4、对于工程开挖的弃渣料运至专门指定的弃渣堆放场。避免由于工程施工而造成开挖料或其它冲蚀物质在任何河流或支流中淤积。采取有效措施对施工开挖的边坡及时进行支护和做好排水措施，避免由于施工造成的水土流失。5、施工现场与生活区的污水需经二次沉淀后，排放到专门设置的临时污水处理设施沉淀池，防止污水直接排入河流、水流，有害居民生活，有害庄稼。6、垃圾清运。为保护施工区和生活区的环境卫生，达到环境保护的要求，项目部将负责垃圾清运工作。并合理安排人力、物力等开展工作。搜集和处理施工营地内住房、办公室、驻地及其他房屋的一切垃圾，以及工程所有人员进行工作区域的垃圾。并将其运至指定的地点进行掩埋或焚烧处理。7、施工机械车辆在村庄和人口密集的乡镇行驶要慢行，不准鸣高音喇叭，施工土路要经常洒水，保持路面湿润，避免和减少粉尘污染。8、控制扬尘。为使施工作业产生的灰尘公害减至最低程度，对于监理方认为有必要采取抑制扬尘措施的时候，项目部将采取一切合理措施加以配合。（1）施工现场，项目部将根据监理的指示，对于运料车用帆布、盖套及类似物品遮盖。（2）易于引起尘害的细料堆，采用遮盖方法或适当洒水等方法抑制扬尘。（3）车辆出场前清洗，并派专人进行检查、清扫，保证道路整洁。30 设计收获与体会截止现在，为期两周的施工实习正式结束。两周的时间，相对于我们的设计课题来说算是很宽裕的，所以大家也都充分的利用这两周的时间来仔细的完成自己的课题。大家对课题一遍一遍的探讨、争论，对每一项工作都能大家都很团结的分工合作，大家还会把每个人算完的各种数据在汇总到一起，在进行验算一次。看结果是不是能符合课题的要求，当让这时间也就免不了要去别组取取经、问问道了，呵呵。对比一下别组数据与自己组数据的同异，然后对于相异的部分在一同讨论，力求能达到最完满的设计方案。还有这次实习最大的体会就是：施工设计不是单纯的理论结合就可以的，因为我们要考虑更多的人文条件，像人工、机械、场地乃至于天气都是需要考虑到设计内的，这无疑就增加了设计的困难度，但相对的也就更有了挑战度。这对于完成设计的我们来说还是很有成就感的。全面完成毕业设计任务,能灵活、正确综合运用本专业的基础理论知识,很好地结合生产实际,分析和解决设计中的问题。熟练掌握工期计算方法,计算步骤清楚,简练正确，这些都是这两周的时间倒给我们的宝贵收获啊。30 参考文献《山东省水利水电工程建筑工程预算定格》（上、下册）2000年版《水利水电施工组织规范》（SL303-2004)30'
