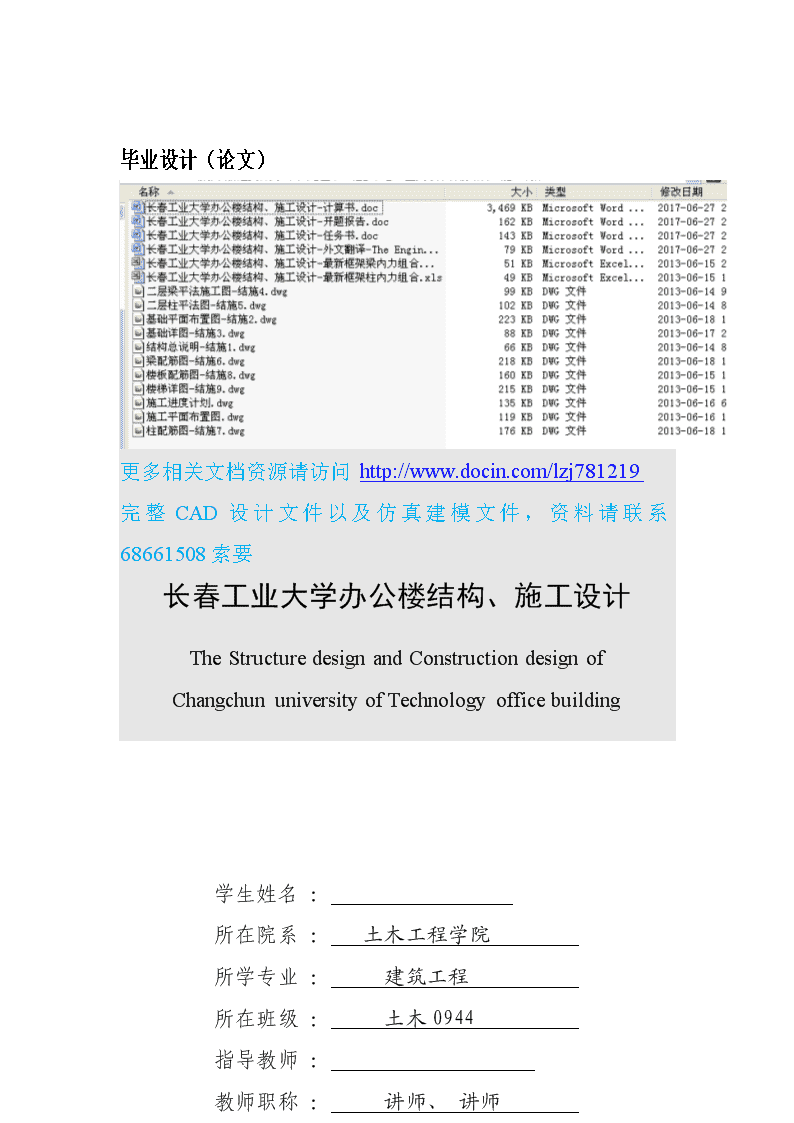

'毕业设计(论文)更多相关文档资源请访问http://www.docin.com/lzj781219完整CAD设计文件以及仿真建模文件,资料请联系68661508索要长春工业大学办公楼结构、施工设计TheStructuredesignandConstructiondesignofChangchununiversityofTechnologyofficebuilding学生姓名所在院系所学专业所在班级指导教师教师职称完成时间::土木工程学院:建筑工程:土木0944::讲师、讲师:2013.6.21

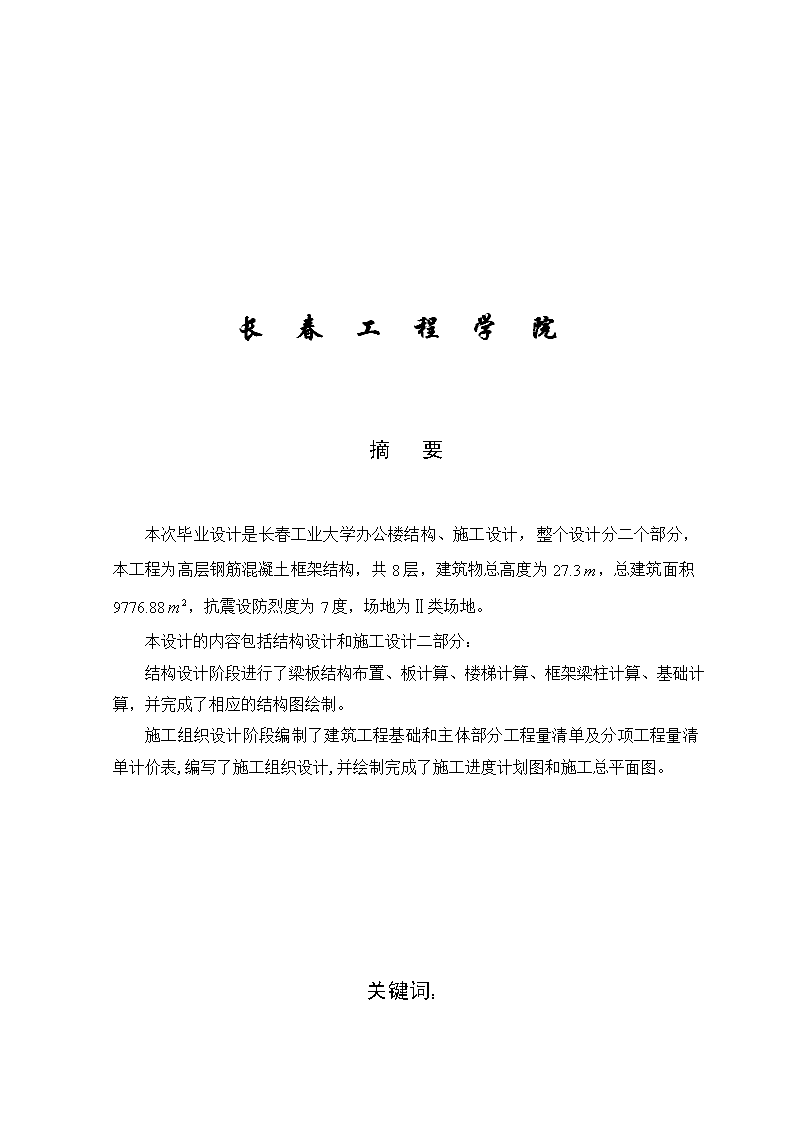

长春工程学院摘要本次毕业设计是长春工业大学办公楼结构、施工设计,整个设计分二个部分,本工程为高层钢筋混凝土框架结构,共8层,建筑物总高度为27.3,总建筑面积9776.88,抗震设防烈度为7度,场地为Ⅱ类场地。本设计的内容包括结构设计和施工设计二部分:结构设计阶段进行了梁板结构布置、板计算、楼梯计算、框架梁柱计算、基础计算,并完成了相应的结构图绘制。施工组织设计阶段编制了建筑工程基础和主体部分工程量清单及分项工程量清单计价表,编写了施工组织设计,并绘制完成了施工进度计划图和施工总平面图。关键词:

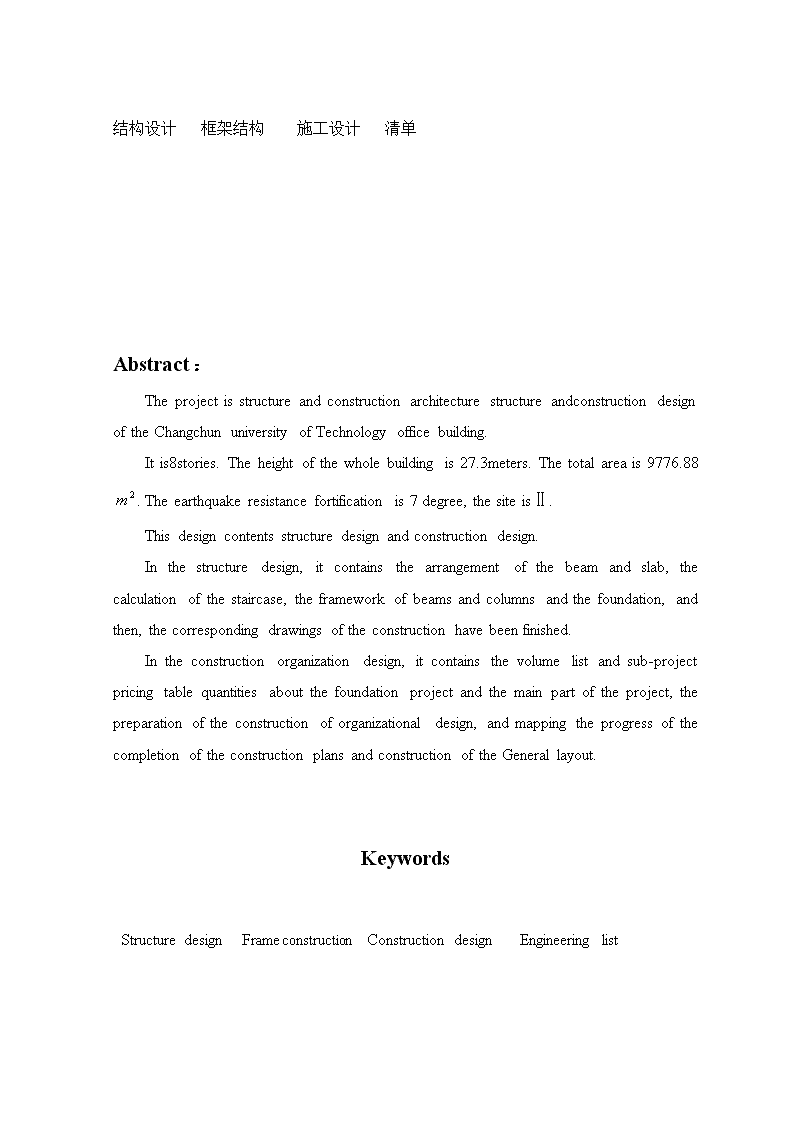

结构设计框架结构施工设计清单Abstract:TheprojectisstructureandconstructionarchitecturestructureandconstructiondesignoftheChangchununiversityofTechnologyofficebuilding.Itis8stories.Theheightofthewholebuildingis27.3meters.Thetotalareais9776.88.Theearthquakeresistancefortificationis7degree,thesiteisⅡ.Thisdesigncontentsstructuredesignandconstructiondesign.Inthestructuredesign,itcontainsthearrangementofthebeamandslab,thecalculationofthestaircase,theframeworkofbeamsandcolumnsandthefoundation,andthen,thecorrespondingdrawingsoftheconstructionhavebeenfinished.Intheconstructionorganizationdesign,itcontainsthevolumelistandsub-projectpricingtablequantitiesaboutthefoundationprojectandthemainpartoftheproject,thepreparationoftheconstructionoforganizationaldesign,andmappingtheprogressofthecompletionoftheconstructionplansandconstructionoftheGenerallayout.KeywordsStructuredesignFrameconstructionConstructiondesignEngineeringlist
目录前言............................................................................................................................................................1结构设计部分1工程概况............................................................................................................................................21.1工程名称21.2设计资料22结构布置及计算简图.....................................................................................................................32.1结构布置32.2梁柱截面尺寸确定33楼盖屋盖的设计.........................................................................................................................43.1荷载计算43.2楼面配筋计算73.3配筋结果114框架设计.........................................................................................................................................144.1梁柱截面的初步确定144.2重力荷载计算144.3框架侧移刚度计算184.4横向水平地震作用204.5横向风荷载计算274.6竖向恒荷作用下内力计算344.7框架内力组合454.8框架内力调整464.9框架柱截面设计494.10框架梁截面设计555楼梯设计........................................................................................................................................585.1楼梯板计算585.2平台板计算585.3平台梁计算615.4短柱设计61
6基础设计........................................................................................................................................626.1基础基本设计626.2桩数及桩布置626.3承台设计64施工设计部分7投标书文件.................................................................................................................................669.1总说明689.2分部分项工程量清单计价表708施工组织设计...............................................................................................................................898.1编制说明及依据898.2施工目标898.3工程概况908.4施工准备918.5总体施工部署938.6分部分项工程施工方案948.7工程总体质量保证措施1228.8安全文明施工1248.9成品保护措施125结语........................................................................................................................................................126致谢........................................................................................................................................................127附录........................................................................................................................................................128参考文献...............................................................................................................................................129
前言本毕业设计是在学完全部基础理论和专业理论课程,并完成了工艺操作实习,专业实习,以及混合结构房屋设计,单层工业厂房设计,施工组织设计,施工预算等课程设计,既已具备了一定的专业理论知识以及实践技能的基础上进行的长春工业大学办公楼结构、施工设计,是通过综合运用已学的专业知识,对房屋建筑工程中常见的钢筋混凝土框架结构的房屋进行一次理论联系实际的比较完整的工程设计,以进一步熟悉和掌握房屋建筑工程是设计和计算机应用等技能,从而达到提高综合运用知识的能力,提高分析和解决实际工程问题能力的目的。整个设计包括二个部分:结构设计和施工设计,结构设计主要包括框架梁、柱设计,屋面板,楼面板设计,基础和楼梯设计;施工设计包括一份投标书,工程量清单计价表,施工组织设计,施工进度计划表。因此这是一次非常完备的理论与实际相结合的全面训练。但是,在设计过程中,由于经验的不足和时间的仓促,缺点错误在所难免,敬请各位老师和同学批评和指正。编者:王建2013年6月21日
结构设计部分1工程概况1.1工程名称长春工业大学办公楼1.2设计资料1.2.1结构类型框架结构1.2.2建筑地点吉林省长春市1.2.3建筑规模建筑层数为8层,建筑总面积为9776.88㎡,建筑总高度为27.3m。1.2.4气象条件基本风压:0.65KN/m2,基本雪压:0.35KN/m2。1.2.5工程地质条件建筑场地位于市区内,场地地势平坦,由钻探资料探明场区地层由上而下分别为:(1)杂填土:含有大量砖石碎块和人工垃圾,厚约1.3米;(2)粘土:棕黄色,稍湿,呈可塑状态,厚约3.8米;(3)淤泥质土:黑灰色,含有大量腐植质,呈流塑状态,厚约5.0米;(4)粉质粘土:呈可塑状态,厚约4.1米。(5)粘土:呈硬塑状态,未穿透。表1-1土的物理力学性质指标层次土层名称土层厚度(m)土的天然密度(t/m3)土的天然含水量(%)孔隙比e塑性指数IP液性指数IL土的内摩角φ(度)土的粘聚力C(kPa)压缩模量ES(MPa)承载力特征值fak(KPa)1杂填土1.31.682粉质粘土3.81.87240.72140.625129.01603淤泥质土5.01.75401.5191.2105.03.0954粉质粘土4.11.90280.72190.52726.512.52655粘土未穿透1.96260.7200.2284514.6290
1.2.6地下水情况本场区地下水属潜水,水位高程为-2.4米,略受季节的影响,但变化不大。根据该场区原有测试资料,地下水无腐蚀性。1.2.7抗震条件场地类别Ⅱ类,抗震设防烈度为7度,设计基本地震加速度0.10g,设计地震分组第一组。1.2.8地形条件基地地势平坦,邻近城市干道,城市上、下水及电煤气管网在附近通过。2结构布置及计算简图长春工业大学办公楼,总建筑面积9776.88m2,建筑总长度54.9m,宽度26.1m,建筑高度27.3m,共8层:1层3.6m,2~18层3.3m,无地下室。本工程是多层框架结构体系,耐火等级为二级,建筑抗震烈度7度,框架抗震等级为二级。2.1结构布置(1)结构形式:全现浇钢筋混凝土框架结构;(2)承重方案:框架梁柱承重;(3)材料选用:混凝土强度等级为框架柱C35,;框架梁C30,楼板C30,f=14.3N/mm。钢筋为框架梁和框架柱的受力纵向钢筋均采用HRB400,;其余钢筋一律采用HPB300,。2.2梁柱截面尺寸初步确定2.2.1梁的截面尺寸横梁:AD跨,EG跨h=(1/8—1/12)L=(1/8—1/12)×7800mm=650mm—970mm取h=650mmb=(1/2—1/3)h=(1/2—1/3)×650mm=217mm—325mm取b=300mmDE跨,GH跨,HJ跨b×h=300mm×550mm纵梁:300mm×650mm次梁:300mm×550mm2.2.2柱的截面尺寸估算
柱的混凝土采用C35,。柱子截面尺寸按公式:(其中)根据规范,设防烈度为7度,抗震等级为二级,其轴压比限值;各层重力荷载代表值取:,均按中柱考虑初选柱截面,中柱地震作用轴压力增大系数,则:取。2~8层按b×h=600mm×600mm取。综合上述,框架柱截面如下表2-1:表2-1柱子截面尺寸柱子位置截面尺寸b×h(mm×mm)第1层650×6502~8层600×6003楼盖、屋盖的设计板厚均为100mm,楼板中的混凝土均为C30,钢筋均为HPB300。3.1荷载计算3.1.1荷载收集恒荷载标准值(1)普通房间楼面永久荷载标准值30mm厚水磨石地面0.65kN/㎡100厚钢筋混凝土楼板0.1m×25KN/=2.5kN/㎡20mm厚混合砂浆抹灰0.02m×17KN/=0.34kN/㎡恒荷载标准值:3.5kN/㎡(2)卫生间楼面永久荷载标准值
10mm厚防滑地面砖干水泥擦缝0.35kN/㎡20mm厚1:3干硬性水泥砂浆结合层0.02m×20KN/=0.4kN/㎡100厚钢筋混凝土楼板0.1m×25KN/=2.5kN/㎡20厚混合砂浆抹灰0.02m×17KN/=0.34kN/㎡恒荷载标准值:3.59kN/㎡(3)屋面永久荷载标准值:35厚500×500预制钢筋混凝土大阶砖0.035m×25KN/=0.875kN/㎡20mm厚粗砂隔离层0.02m×17KN/=0.34kN/㎡4mm厚APP改性沥青防水卷材防水层0.3kN/㎡20mm厚1:3水泥砂浆找平层0.02m×20KN/=0.4k/㎡1:10厚水泥膨胀珍珠岩找坡层0.4kN/㎡80mm厚聚乙烯苯板保温层0.08m×0.5KN/=0.040kN/㎡1道4mm厚APP改性沥青防水卷材防水层0.30kN/㎡20mm厚1:3水泥砂浆找平层0.02m×20KN/=0.4kN/㎡100mm厚现浇钢筋混凝土屋面板0.1m×25KN/=2.5kN/㎡20mm厚混合砂浆刮大白两遍0.02m×17KN/=0.3kN/㎡恒荷载标准值:=5.90kN/㎡荷载设计值计算:屋面恒荷设计值:1.2×5.90KN/㎡=7.08kN/㎡屋面活荷设计值:1.4×2.0KN/㎡=2.8kN/㎡楼面恒荷设计值:1.2×3.5KN/㎡=4.2kN/㎡楼面活荷设计值:1.4×2.0KN/㎡=2.8kN/㎡活荷载标准值卫生间:2.5kN/㎡办公室:2.0kN/㎡走廊:2.5kN/㎡屋面:2.0kN/㎡
3.1.2楼面采用塑性方法计算,卫生间楼面采用弹性方法计算.区格分布见标准层楼板区格分布如图3-1:图3-1板平面布置图
3.2楼板配筋计算楼板混凝土等级采用C30,f=14.3N/mm;钢筋采用HPB300级钢,f=270N/mm,取h=100mm。弯矩计算采用塑性方法计算——平行于方向板中心单位板宽内的弯矩;——平行于方向板中心单位板宽内的弯矩;——固定中点沿方向单位板宽内的弯矩;——固定中点沿方向单位板宽内的弯矩。3.2.1以B1、B2(双向板)的塑性计算为例,其它相似区格的计算方法。B1支承方式:二边固定,二边简支,计算简图见图3-2。计算跨度:l=3.6ml=7.5mn=l/l=7.5m/3.6m=2,取=0.25,=2,采用分离式配筋,故得跨中及塑性绞在线的总弯矩为:B1为角区格,内力折减系数为1图3-2B1计算简图由公式得:解得:=4.9kN·m/m
故得:==0.25=1.2kN·m/m=2×4.9kN·m/m=9.8kN·m/m;0=2.4kN·m/m;=0B2支承方式:三边固定,一边简支,计算简图见图3-3。计算跨度:l=7.8-0.3=7.5m;l=3.9-0.3=3.6mn=l/l=2,取=0.25,=2,采用分离式配筋,故得跨中及塑性绞在线的总弯矩为:B2为边区格内力折减0.85由公式得:图3-3B2计算简图解得:=3.6kN·m/m故得:==0.25=0.25×3.6kN·m/m=0.9kN·m/m=7.2kN·m/m;1.8kN·m/m
3.2.2B3、B5板(单向板)内力计算B3板是卫生间采用弹性方法计算l=2.7-0.3=2.4m支座:跨中:B5板是走廊采用弹性方法计算l=2.7-0.3=2.4m支座:跨中:
3.2.3B12(双向板)内力计算B12是卫生间按弹性法计算的跨内正弯矩时,恒荷载满布及或荷载棋盘式布置,取荷载:表3-1B12板跨内弯矩计算区格B121.55m/3m=0.52计算简图跨内=0(0.0379×6.06+0.0935×1.75)×1.55×1.55=0.95kN.m/m(0.0108×5.48+0.0248×1.4)×1.55×1.55=0.15kN.m/m=0.20.95kN.m/m+0.2×0.15kN.m/m=0.98kN.m/m0.15kN.m/m+0.2×0.95kN.m/m=0.34kN.m/m
表3-2B12板支座弯矩计算区格B120.52计算简图支座0.081×7.81×1.55×1.55=1.52kN.m/m0.0781×6.88×1.55×1.55=1.07kN.m/m3.3配筋计算结果各区格板的跨中及支座弯矩既已求得,取截面有效高度h01=80mm,h02=70mm,即可近似按As=m/(0.9fyh0),fy=270N/mm计算钢筋的截面积,计算结果如下表3-3所示:
表3-3各区格板跨中配筋表截面m(kN.m)As(mm2)选配钢筋实配(mm2)跨中B1L01方向4.915.048@200251L02方向1.217.188@200251B2L01方向3.610.658@200251L02方向0.98.778@200251B4L01方向2.08.778@200296L02方向8.610.038@200251B6L01方向1.8138.478@200296L02方向4,.5543.688@200251B7L01方向2.6571.438@200251L02方向2.9553.268@200251B8L01方向2.6566.428@200251L02方向3.251.568@200251B9L01方向2.8129.78@200251L02方向6.130.798@200251B10L01方向1.3534.018@200251L02方向1.659.318@200251B11L01方向1.3515.048@200251L02方向1.3517.188@200251B12L01方向1.3510.658@200251L02方向1.58.778@200251B13L01方向1.358.778@200251L02方向1.3510.038@200251B14L01方向2.95138.478@200251L02方向4,.5543.688@200251B15L01方向2.6571.438@200251L02方向2.9553.268@200251
表3-4各区格板支座配筋截面/mm钢筋面积选配钢筋实配1-21.258052.48@2002511-53.2280136.68@2002512-33.2280136.68@2002512-53.2280136.68@2002512-81.258052.48@2002512-101.258052.48@2002512-111.258052.48@2002512-120.338013.88@2002513-72.9880126.38@2002514-92.9880126.38@2002515-71.388057.98@2002516-102.38097.18@2002516-121.258052.48@2002516-134.2980183.18@2002516-144.2980183.18@2002519-162.5780108.68@20025110-112.5780108.68@20025110-120.338013.88@20025111-125.2980227.28@20025113-143.0880130.68@200251经过公式计算各板的配筋率均满足要求ρ=As/bho=0.3%ρmin=×0.45%=0.21%经过公式计算各板的配筋率均满足要求
4框架设计4.1梁柱截面的初步确定取顶层柱的形心线作为框架柱的轴线,梁轴线取至板底,2-8层柱高即为层高取3.3m,底层柱高度从基础顶面取至一层板底,为4.7m。框架结构计算简图如4-1所示:图4-1框架结构计算简图4.2重力荷载计算4.2.1楼面,屋面荷载计算屋面框架屋面均布恒荷载:35厚500×500预制钢筋混凝土大阶砖0.035×25=0.875kN/㎡20厚粗沙隔离层0.02×17=0.34kN/㎡4厚APP防水卷材0.3kN/㎡20厚1:3水泥砂浆找平层0.02×20=0.4kN/㎡80厚阻燃乙烯保温0.08×0.5=0.04kN/㎡1:10水泥砂浆珍珠岩找坡层0.4kN/㎡
2厚APP改性沥青防水卷材隔气层0.3kN/㎡20厚1﹕3水泥砂浆找平层0.02×20=0.40kN/㎡100厚钢筋混凝土屋面板0.1×25=2.5kN/㎡20厚混合砂浆顶棚抹灰0.02×17=0.34kN/㎡屋面均布恒荷载标准值5.90kN/㎡楼面均布恒荷载:1-7层楼面30厚水磨石地面0.65kN/㎡100厚钢筋混凝土屋面板0.1×25=2.5kN/㎡20厚混合砂浆顶棚抹灰0.02×17=0.34kN/㎡楼面均布恒荷载标准值3.50kN/㎡屋面及楼面可变荷载标准值上人屋面活荷载标准值:2.0kN/㎡楼面活荷载标准值:2.0kN/㎡屋面雪荷载标准值0.45kN/㎡板重力荷载标准值见表4-1表4-1楼板重力荷载标准值(kN)层次总重1~74081.1286879.414.2.2墙体荷载计算外墙为390厚炉渣空心砌块,外墙面贴瓷砖0.5kN/㎡,40厚苯板保温层,5厚粘结剂粘结层15厚水泥砂浆找平层,内墙面20厚混合砂浆抹灰自重标准值:0.5+10×0.39+0.02×17+0.25+0.015×20=5.29kN/㎡
内墙为190厚炉渣空心砌块,两侧均为20厚混合砂浆抹灰自重标准值:0.19×10+0.02×17×2=3.18kN/㎡女儿墙为80厚钢筋混凝土,外贴瓷砖,40厚双面苯板保温,20厚混合砂浆双面抹灰,自重标准值:0.5+0.02×2×17+0.07+2=3.25kN/㎡4.2.3门窗荷载计算木门单位面积重力荷载为0.2kN/㎡,塑钢窗单位面积重力荷载取0.4kN/㎡墙体重力荷载标准值见表4-2表4-2墙体重力荷载标准值(kN)层次内外墙总重16594.812~85749.169661.734.2.4梁柱荷载计算梁柱可根据截面尺寸、材料容重及粉刷等计算出单位长度上的重力荷载具体计算过程从略,计算结果见表4-3。
表4-3梁柱重力荷载标准值层次构件b/mh/mγ/kN/m3βg/kN/mlinGi/kN∑Gi/kN1边横梁0.30.65251.055.1197.1520732.0175265.51中横梁10.30.55251.054.3312.051088.785中横梁20.30.55251.054.3313.2512168.909纵梁10.30.65251.055.1197.1520732.017纵梁20.30.65251.055.1192.0512125.927纵梁30.30.65251.055.1193.25466.547纵梁40.30.65251.055.1195.954121.832次梁0.30.55251.054.3317.512389.790柱0.650.65251.111.6194.7522839.6842-8边横梁0.30.65251.055.1197.220737.1364144.78中横梁10.30.55251.054.3312.11090.951中横梁20.30.55251.054.3313.312171.5纵梁10.30.65251.055.1197.220737.136纵梁20.30.65251.055.1192.112128.998纵梁30.30.65251.055.1193.3467.571纵梁40.30.65251.055.1196.04122.856次梁0.30.55251.054.3317.512389.790柱0.60.65251.111.6193.3521698.84注:1)表中为考虑梁、柱的粉刷层重力荷载而对其重力荷载的增大系数;表示单位长度构件的重力荷载;为构件数量。2)梁长度取净长;柱长度取层高。4.2.5重力荷载代表值集中于各楼层标高处的重力荷载代表值Gi见表4-4表4-4重力荷载代表值(kN)14958.1213974.9413974.9413974.9413974.9413974.9413974.9413972.11
图4-2重力荷载代表值4.3框架侧移刚度计算4.3.1框架梁线刚度,因取中框架计算,故,边跨时取其中为按的矩形截面梁计算所得的梁截面惯性矩计算结果见表所示,柱线刚度,计算结果见表。,表4-5梁线刚度计算表类别层次Ecb×hI0EcI0/l1.5EcI0/l2EcI0/l边横梁1~83.0×104300×6506.8×10978002.615×10103.923×10105.230×1010走道梁1~83.0×104300×6504.1×10927004.556×10106.833×10109.111×1010GH/HJ1~83.0×104300×6504.1×10939003.153×10104.725×10106.300×1010表4-6柱线刚度表层次hcb×hEcic14700650×6503.15×1049.92×10102~83300600×6003.15×10410.31×1010
4.3.2柱侧向刚度计算选取一榀框架作为柱侧向刚度计算计算公式:,表4-7中框架柱侧移刚度D值(N/mm)层次边柱中柱acDi1acDi12~80.5070.2227221.3910.4192477010.540.41220941.4450.564690630表4-8边框架柱侧移刚度D值(N/mm)层次柱号acDi12~8A1A160.3800.1618117J1J5J12J160.4580.1921585D1D16E1E161.040.3438627H12H50.920.3135218G5G120.960.32363511A1A160.3950.3719939J1J5J12J160.480.3921017D1D16E1E161.080.526944H12H50.950.4926405G5G121.000.526944
表4-9楼电梯间框架柱侧移刚度D值(N/mm)层次柱号acDi12~8G1G160.690.2629538A7A80.260.1213633H1H160.760.2831810D7D81.10.3539763G4G130.810.2932946H4H130.920.32363551G1G160.710.4524250A7A80.260.3418322H1H160.790.4624789D7D81.20.5328561G4G130.840.4725328H4H130.950.4926405表4-10横向框架柱侧移刚度D值(N/mm)层次12345678∑Di13243601713200171320017132001713200171320017132001713200由表可见,,故该框架为规则框架。4.4横向水平地震作用4.4.1自振周期计算结构顶点假想侧移由式,计算过程见表,其中第8层的为G8与Ge之和。
表4-11结构顶点的假想侧移计算层次813972.1113972.1117132008.2313.6713974.9427947.05171320016.3305.4613974.9441921.99171320024.5289.1513974.9455896.93171320032.6264.6413974.9469871.87171320040.8232.0313974.9483846.81171320048.9191.2213974.9497821.75171320057.1142.3114958.12112779.87132436085.285.2按式计算基本周期,其中的量纲为,取,则4.4.2水平地震作用此结构总高度为27.8米且质量和刚度沿高度分布比较均匀,近似按底部剪力法计算。该建筑地震设防烈度为7度(0.15g),=0.08;场地类别为二类,设计地震分组为第二组=0.35s;当阻尼=0.05时,=1.0,因=0.35s<<5,所以=0.9计算结构等效总重力荷载计算底部剪力因,所以应考虑顶部附加水平地震作用。顶部附加地震作用系数,即
表4-12横向水平地震作用计算表层次827.813257.5368558.501820806.121307.51349.4724.513974.94342386.03716.62066.0621.213974.94296268.73621.32687.3517.913974.94250151.43522.23209.5414.613974.94204034.12426.93636.4311.313974.94157916.82331.63968.028.013974.94111799.52232.54200.514.714958.1270303.16148.74349.2横向水平地震作用及楼层地震作用剪力(a)横向水平地震作用(b)楼层地震作用剪力图4-3横向水平地震作用及楼层地震作用剪力
4.4.3水平地震作用下的位移验算表4-13横向水平地震作用下的位移验算层次81349.417132000.7933001/417772066.017132001.2133001/272762687.317132001.5733001/210253209.517132001.8733001/176543636.417132002.1233001/155733968.017132002.2333001/142224200.517132002.4533001/134714349.213243603.2847001/1433由上表可知,最大层间弹性位移角发生在第2层,其值为1/1347满足要求。4.4.4水平地震作用下框架内力计算以第一榀框架内力计算为例(D值法)具体计算过程见下表表4-14各层边柱端弯矩及剪力计算层次边柱83.31349.417132002272217.900.5070.2514.7744.3173.32066.017132002272226.860.5070.3531.0274.9263.32687.317132002272234.930.5070.4046.1169.1653.33209.517132002272241.720.5070.4055.0782.6143.33636.417132002272247.270.5070.4570.1985.7933.33968.017132002272251.580.5070.4576.5993.6223.34200.517132002272254.610.5070.4581.0999.1214.74349.213243602209472.560.5400.72238.72102.31
表4-15各层中柱端弯矩及剪力计算层次中柱83.31349.417132004657936.681.3910.3643.5777.4773.32066.017132004657956.171.3910.4175.99109.3663.32687.317132004657973.061.3910.45108.09132.6053.33209.517132004657987.261.3910.46132.46155.4943.33636.417132004657998.861.3910.46150.07176.1733.33968.0171320046579107.881.3910.50178.00178.0023.34200.5171320046579114.201.3910.50188.43188.4314.74349.213243603039399.801.4450.61286.12182.93表4-16梁端弯矩剪力及轴力层次边梁走道梁柱轴力边柱N中柱N844.3128.257.89.3049.2249.222.736.46-9.3-27.16789.6956.587.818.7596.3596.352.771.37-28.05-79.786100.1877.187.822.74131.41131.412.797.34-50.79-154.385125.7297.527.828.62166.06166.062.7123.00-79.41-248.764140.86114.197.832.69194.44194.442.7144.03-112.10-360.103163.81121.387.836.56206.69206.692.7153.10-148.66-476.642175.71135.587.839.91230.85230.852.7171.00-188.57-607.731183.40137.417.841.13233.95233.952.7173.29-229.70-739.88注:表中M的单位为,V的单位为KN
图4-4左震作用下的框架弯矩图
图4-5左震作用下的框架剪力和柱轴力图
4.5横向风荷载计算4.5.1风荷载标准值风荷载标准值按式。基本风压,由《荷载规范》查得。C类地区,对于高度大于30m且高宽比大于1.5的高高柔房屋,应采用风振系数以考虑风压脉动的影响,本房屋高度H=27.8m<30m所以取横向框架,其负载宽度为7.8m,底层负载高度为4.7m.其它层为3.3m,房屋所受风荷载标准值表4-17沿房屋高度分布风荷载标准值层次827.81.0000.881.013.94724.50.8810.871.018.94621.20.7630.751.016.33517.90.6440.711.015.48414.60.5250.651.014.16311.30.4060.651.014.1628.00.2880.651.014.1614.70.1690.651.020.16
图4-6等效节点集中风荷载
4.5.2风荷载作用下的水平位移验算根据水平荷载,由式计算层间剪力,然后依据求出层间侧移,再按式,计算出各层的相对侧移和绝对侧移,过程见表4-17,表中还计算各层的层间弹性位移角表4-18风荷载作用下框架层间剪力及侧移计算层次846.846.81136660.101/33000742.589.31136660.241/13750638.71281136660.361/9167533.6161.61136660.471/7021429.3190.91641000.571/5789325.8216.71641000.671/4925224240.71610040.771/4286132.2272.91656941.211/3884由表可见,内荷载作用下框架的最大层间位移为远小于是,满足要求。4.5.3风荷载作用下框架结构内力计算以KL-3内力计算为准,框架柱端剪力及弯矩分别按式和,,层间剪力取自上表各柱的反弯点,离高度比其中,,,;的确定由<抗震结构设计>的相关知识确定。
表4-19各层边柱端弯矩及剪力计算层次边柱柱底M柱顶M83.313.94138602227222.280.5070.251.885.6473.332.88138602227225.390.5070.356.2311.5663.349.21138602227228.070.5070.4010.6515.9853.364.691386022272210.670.5070.4014.0021.0143.378.851386022272212.930.5070.4519.2023.4733.393.011386022272215.270.5070.4522.6827.7223.3107.171386022272217.850.5070.4526.1131.9114.7127.331049742209426.80.540.7290.6935.27表4-20各层中柱端弯矩及剪力计算层次中柱柱顶M柱底M83.313.94138602465794.681.3910.365.569.8873.332.881386024657911.051.3910.4114.9521.5163.349.211386024657916.531.3910.4524.5530.0053.364.691386024657921.731.3910.4632.9938.7243.378.851386024657926.491.3910.4640.2147.2133.393.011386024657931.251.3910.551.5651.5623.3107.171386024657936.011.3910.559.4259.4214.7127.331049743039342.781.4450.61122.65118.63
梁端弯矩,剪力及柱轴力分别按式:,,其中,分别为节点在左右梁的线刚度。,分别表示节点左右梁的弯矩,为柱在层的轴力,以受压为正。其中梁的线性刚度见表,具体计算过程见表4-21表4-21横向水平线荷载作用梁端内力及柱轴力计算层次边梁走道梁柱轴力边柱N中柱N5.5.463.577.81.186.316.312.74.67-1.183.49713.449.877.82.9817.217.22.712.744.1613.25622.2116.397.84.9528.5628.562.721.159.1129.45531.6623.077.87.0240.2040.202.729.7816.1352.21437.4729.257.88.5550.9550.952.737.7424.6881.40346.9233.477.810.3158.3058.302.743.1934.99114.28254.5940.477.812.1970.5170.512.752.2347.18154.28161.3864.937.816.19113.12113.122.783.7963.37221.92注:1)柱轴力中力的负号表示拉力。2)表中M单位为,V单位为KN。
图4-7风荷载作用下框架弯矩图
图4-8风荷载作用下框架剪力及轴力
4.6竖向恒载作用下框架结构的内力计算4.6.1计算单元取9轴线横向框架进行计算,计算单元宽度为3.9m,如下图所示。由于房间内布置次梁,故直接传给该框架的楼面荷载如图中的水平阴影线所示,计算单元范围内的其余楼面荷载则通过次梁和纵向框架梁以集中力的形式传给横向框架,作用于各节点上。由于纵向框架梁的中心线与柱的中心线不重合,因此在框架节点上还作用有集中力矩。图4-9横向框架计算单元4.6.2荷载计算1、恒载计算在图如下图中,q1q’1代表横梁自重,为均布荷载形式。图4-10恒荷载分布形式
对于第8层为房间传给横梁的梯形荷载,因为走道板为单向板,所以没有传给横梁荷载。P1P2好分别为由边纵梁、中纵梁直接传给柱的恒荷,它包括梁自重、楼板重、和女儿墙等重力荷载,计算如下:集中力矩对于第2-7层,q1包括梁自重和其上横墙自重,为均布荷载。其它荷载计算方法同第8层,结果为集中力矩
对于第1层,q1包括梁自重和其上横墙自重,为均布荷载。其它荷载计算方法同第8层,结果为集中力矩2、活荷载计算活荷载作用下各层框架梁上的荷载分布如下图所示。图4-11活荷载分布形式对于第8层
集中力矩对于第2-7层集中力矩对于第1层集中力矩将以上计算结果汇总:表4-22框架恒载汇总表层次q1q1’q2P1P285.1194.33123.0206.98231.0720.702~713.5464.33113.65187.32220.8918.70113.5464.33113.65187.32220.8923.30
表4-23框架活载汇总表层次q2P1P287.838.059.063.802~77.838.059.063.8017.838.059.065.703框架内力计算梁端、柱端弯矩采用弯矩二次分配法计算,由于结构和荷载对称,故计算时可用半框架。梁柱弯矩分配系数见表4-24,弯矩计算过程如表4-25、4-26,所得弯矩图如图4-12、4-13。梁端弯矩剪力可根据梁上竖向荷载引起的剪力与梁端弯矩引起的剪力相叠加而得。柱轴力可根据梁端剪力和节点集中荷载叠加得到如下表4-27、4-28。表4-24梁柱弯矩分配系数位置层次杆件线刚度弯矩分配系数梁左上柱下柱梁右梁左上柱下柱梁右810.3110.312.6150.7970.203710.3110.312.6150.4440.4440.112610.3110.312.6150.4440.4440.112510.3110.312.6150.4440.4440.112410.3110.312.6150.4440.4440.112310.3110.312.6150.4440.4440.112210.3110.312.6150.4440.4440.112110.319.222.6150.4510.4510.11582.61510.3110.314.5560.1720.6780.15072.61510.3110.314.5560.1020.4040.4040.09062.61510.3110.314.5560.1020.4040.4040.09052.61510.3110.314.5560.1020.4040.4040.09042.61510.3110.314.5560.1020.4040.4040.09032.61510.3110.314.5560.1020.4040.4040.09022.61510.3110.314.5560.1020.4040.4040.09012.61510.319.224.5560.1040.4100.3950.091
表4-25恒荷作用下框架弯矩的二次分配法(KN.m)上柱下柱右梁恒荷载左梁上柱下柱右梁0.7970.2030.1720.6780.15820.70-103.5103.58-2.630.0066.0616.82-17.360.00-68.44-15.140.0024.76-8.688.410.00-25.780.00-12.82-3.262.990.0011.772.610.0078.00-98.7097.620.00-82.45-15.170.4440.4440.1120.1020.4040.4040.09718.70-130.2130.25-2.6349.5349.5312.49-13.02-51.56-51.56-11.4933.0324.76-6.516.25-34.22-25.78-22.77-22.77-5.745.4821.7221.724.8459.7951.52-130.01128.96-64.06-55.62-9.280.4440.4440.1120.1020.4040.4040.09618.70-130.2130.25-2.6349.5349.5312.49-13.02-51.56-51.56-11.4924.7624.76-6.516.25-25.78-25.78-19.10-19.10-4.824.6218.3118.314.0855.1955.19-129.0128.10-59.03-59.03-10.040.4440.4440.1120.1020.4040.4040.09518.70-130.2130.25-2.6349.5349.5312.49-13.02-51.56-51.56-11.4924.7624.76-6.516.25-25.78-25.78-19.10-19.10-4.824.6218.3118.314.0855.1955.19-129.0128.10-59.03-59.03-10.040.4440.4440.1220.1020.4040.4040.09418.70-130.2130.25-2.6349.5349.5313.61-13.02-51.56-51.56-11.4924.7624.76-6.516.80-25.78-25.78-19.10-19.10-5.254.5618.0818.084.0355.1955.19-128.40128.60-59.26-59.26-10.090.4440.4440.1220.1020.4040.4040.09318.70-130.25130.25-2.6349.5349.5313.61-13.02-51.56-51.56-11.49
续表上柱下柱右梁恒荷载左梁上柱下柱右梁24.7624.76-6.516.80-25.78-25.78-19.10-19.10-5.254.5618.0818.084.0355.1955.19-128.40128.60-59.26-59.26-10.090.4440.4440.1220.1020.4040.4040.09218.70-130.25130.25-2.6349.5349.5313.61-13.02-51.56-51.56-11.4924.7626.25-6.516.80-25.78-27.16-19.76-19.76-5.434.7118.6418.644.1554.5356.02-128.58128.74-58.70-60.08-9.960.4510.4340.1150.1040.410.3950.091123.30-130.25130.25-2.6352.5150.5313.39-13.78-54.32-52.33-12.0624.76-6.896.69-25.78-8.06-7.76-2.061.987.827.541.7469.2142.77-130.68130.02-72.28-44.79-12.9521.38-22.40
表4-26活荷作用下框架弯矩的二次分配法(KN.m)上柱下柱右梁活荷载左梁上柱下柱右梁80.7970.2030.1720.6780.1503.80-35.2135.210.000.0025.036.38-6.060.00-23.87-5.280.006.97-3.033.190.00-7.110.00-3.14-0.800.670.002.660.590.0028.86-32.6633.020.00-28.32-4.690.4440.4440.1120.1020.4040.4040.09073.80-35.2135.210.0013.9513.953.52-3.59-14.22-14.22-3.1712.526.97-1.801.76-11.94-7.11-7.86-7.86-1.981.766.996.991.5618.6113.06-35.4735.14-19.18-14.35-1.610.4440.4440.1120.1020.4040.4040.09063.80-35.2135.210.0013.9513.953.52-3.59-14.22-14.22-3.176.976.97-1.801.76-7.11-7.11-5.39-5.39-1.361.275.045.041.1215.5215.52-34.8534.65-16.30-16.30-2.050.4440.4440.1120.1020.4040.4040.09053.80-35.2135.210.0013.9513.953.52-3.59-14.22-14.22-3.176.976.97-1.801.76-7.11-7.11-5.39-5.39-1.361.275.045.041.1215.5215.52-34.8534.65-16.30-16.30-2.050.4440.4440.1220.1020.4040.4040.09043.80-35.2135.210.0013.9513.953.83-3.59-14.22-14.22-3.176.976.97-1.801.92-7.11-7.11-5.39-5.39-1.481.264.974.971.1115.5215.52-34.6634.79-16.36-16.36-2.060.4440.4440.1220.1020.4040.4040.09033.80-35.2135.210.0013.9513.953.83-3.59-14.22-14.22-3.17
续表上柱下柱右梁活荷载左梁上柱下柱右梁6.976.97-1.801.92-7.11-7.11-5.39-5.39-1.481.264.974.971.1115.5215.52-34.6634.79-16.36-16.36-2.060.4440.4440.1220.1020.4040.4040.09023.80-35.2135.210.0013.9513.953.83-3.59-14.22-14.22-3.176.976.65-1.801.92-7.11-7.22-5.25-5.25-1.441.275.025.021.1215.6715.35-34.6234.80-16.32-16.43-2.050.4510.4340.1150.1040.4100.3950.09115.70-35.2135.210.0013.3112.813.39-3.66-14.44-13.91-3.206.97-1.831.70-7.11-2.32-2.23-0.590.562.222.140.4917.9610.58-34.2433.81-19.33-11.77-2.715.29-5.88
图4-12恒荷作用下框架弯矩图(KN·m)
图4-13活荷作用下框架弯矩图(KN·m)
表4-27恒荷作用下梁端剪力及柱轴力恒荷载作用下梁端剪力及柱轴力层次荷载引起剪力(kN)弯矩引起剪力(kN)总剪力(kN)柱轴力(kN)AD跨DE跨AD跨DE跨AD跨DE跨A柱B柱VA=VDVD=VEVA=-VDVD=VEVAVDVD=VEN顶N底N顶N底879.75.90.1079.879.65.9286.8341.4316.6371.27100.25.90.10100.3100.15.9629.0667.3698.1736.46100.25.90.10100.3100.15.9954.9993.21063.31101.65100.25.90.10100.3100.15.91280.81319.11428.41466.74100.25.900100.2100.25.91606.71645.01793.71832.03100.25.900100.2100.25.91932.51970.82159.02197.32100.25.900100.2100.25.92258.32296.62524.32562.61103.95.900103.9103.95.92598.52636.82899.72938.0表4-28活荷作用下梁端剪力及柱轴力活荷载作用下梁端剪力及柱轴力层次荷载引起的剪力(kN)弯矩引起的剪力(kN)总剪力(kN)柱轴力(kN)AD跨DE跨AD跨DE跨AD跨DE跨A柱B柱VA=VDVD=VEVA=-VDVD=VEVAVDVD=VEN顶N底N顶N底827.10-0.1027.027.2065.0119.686.3140.9727.100.1027.227.00184.8223.1226.9265.2627.100027.127.10288.2326.5351.4389.7527.100027.127.10391.6429.9475.8514.1427.100027.127.10495.0533.3600.3638.6327.100027.127.10598.4636.7724.8763.1227.100027.127.10701.8740.1849.2887.5127.100.1027.227.00805.3843.6973.61011.94.7框架内力组合由次四种组合:1.35×永久荷载+1.4×0.7×活荷载,1.2×永久荷载+1.4×0.7×活荷载+1.4风荷载,1.2×永久荷载+1.4×活荷载+1.4×0.6×风荷载,1.2×横+0.5×1.2活荷载+1.3×地震荷载。表中永久荷载和活荷载两列中的梁端弯矩为经过调幅后的弯矩组合,结果见附表1,附表2。
4.8内力调整4.8.1强柱弱梁:本建筑为二级抗震建筑,规范规定,框架柱顶层以及轴压比小于0.15的柱可不进行调整,现以第二层和第一层进行调整:1.一层柱的下端A柱:①D柱:①2.一层柱上端,二层柱下端A柱:左震:右震:D柱:
3.二层柱上端,三层柱下端A柱:D柱:4.8.2梁的强剪弱弯:根据公式计算底层ln=7.8-0.65=7.15mln=2.7-0.65=2.05m标准层ln=7.8-0.6=7.2mln=2.7-0.6=2.1m1.顶层框架梁:
2.二层框架梁:3.底层框架梁:4.8.3框架柱剪力调整:根据公式计算其中底层HnA=4.7-0.65=4.05mHnA=4.7-0.55=4.15m标准层HnA=3.3-0.65=2.65mHnA=3.3-0.55=2.75m1.顶层框架柱:2.二层框架柱:3.底层框架柱:
4.9框架柱截面设计框架柱混凝土强度C35,采用HRB400级钢筋,,。4.9.1轴压比验算:顶层柱,则轴压比,满足要求。二层柱,则轴压比,满足要求。底层柱,则轴压比,满足要求。4.9.2框架柱截面尺寸复核:1.顶层:A柱:剪跨比满足有地震作用下经验算A柱受剪面满足要求D柱:剪跨比满足有地震作用下
经验算D柱受剪面满足要求2.二层:A柱:剪跨比满足有地震作用下经验算A柱受剪面满足要求D柱:剪跨比满足有地震作用下经验算D柱受剪面满足要求3.底层:A柱:剪跨比满足有地震作用下经验算A柱受剪面满足要求D柱:剪跨比满足有地震作用下经验算D柱受剪面满足要求4.9.3框架柱正截面承载力计算:以二层D柱为例,根据边柱内力组合表,按理应将支座中心的弯矩换算至支座边缘,考虑柱端弯矩小,以支座中心弯矩计算以偏于安全且偏差不大,故不再折算边弯矩,柱同一截面分别承受正反弯矩,故采用对称配筋。
二层D柱:效应的验算故应考虑效应对于二层D柱:取。mm属于小偏心
选配钢筋420实配面积1256单侧满足要求4.9.4柱斜截面受剪承载力计算以第一层A柱为例进行计算:故该层柱应按构造配置箍筋取加密区体积配箍率为0.06%满足要求其余配筋见表4-29,4-30
表4-29框架柱配筋计算表层次柱名M/KN·mN/KN/m/m实配/%顶层边175.58503.670.3481.030.640.518<0420(1256)1.04中138.74436150.3181.030.610.518<0420(1256)1.04二层边224.23831.70.0551.120.820.682<0420(1256)1.04中367.34347.70.1041.090.460.718<0420(1256)1.04底层边326.04398.40.0741.170.860.066<0420(1256)0.89中483.55128.70.0941.131.280.706<0420(1256)0.89注:表中所有截面的配筋率均满足要求.表4-30框架柱斜截面计算表层次柱名V/kN实配顶层边柱106.2<0四肢10@150中柱143.8<0四肢10@150二层边柱217.2<0四肢10@150中柱351.0<0四肢10@150底层边柱171.7<0四肢10@150中柱215.4<0四肢10@150注:柱箍筋加密区四肢10@100。
4.10框架梁截面设计4.10.1梁的正截面受弯矩承载力计算仅以顶层为例:支座弯矩跨内截面梁下部受拉,可按T形截面进行配筋计算,支座边缘截面梁上部拉,应按矩形截面计算。翼缘计算宽度按梁间距离考试按翼缘厚度考试因,此种情况不起控制作用,故取。梁内纵向钢筋选用级钢筋,下部跨间截面按单筋T形截面计算,因为属于第一类T形截面
实配钢筋220将下部跨间截面的钢筋全部伸入支座,作为支座负弯矩作用下的受压钢筋,再计算相应的受拉钢筋,即支座上部实配钢筋220支座上部实配钢筋2204.10.2梁斜截面承载力计算:AD跨梁端加密区箍筋取,箍筋用HPB300级钢筋则
加密区长度取900mm,非加密区箍筋取,箍筋设置满足要求。DE跨,若梁端箍筋加密区取,则其承载力为则费加密区长度较小,故全跨均可按加密区配置箍筋。梁正截面受弯承载力计算结果如下表:表4-31框架梁纵向钢筋计算表层次截面M(kN·m)b(b)(mm)h(mm)(mm)实配钢筋(mm)配筋率(%)8支座A96.13006150.05920.0611447.73220(628)0.34D左93.33006150.05750.0593434.28220(628)0.34AD跨中127.226006150.0090.009577.15220(628)0.34支座D右48.33005150.04240.0434266.30220(628)0.40DE跨间5.99005150.00170.001731.85220(628)0.402支座A211.23006150.13020.141025.7420(1256)0.68D左172.23006150.10610.1124824.11420(1256)0.68AD跨中147.326006150.01050.0105668.83220(628)0.40支座D右128.53005150.11290.1202737.40420(1256)0.81DE跨间9.149005150.0080.00814.57220(628)0.401支座A225.23006150.13880.151099.66420(1256)0.68D左182.23006150.11230.1194875.20420(1256)0.68AD跨中154.826006150.0110.011703.08220(628)0.40支座D右150.43005150.13220.1423873.36420(1256)0.81DE跨间2.79005150.0080.00814.57220(628)0.40
注:支座配筋率均大于0.3满足要求跨中配筋率均大于0.25满足要求梁斜截面受弯承载力计算结果如下表:表4-32框架梁斜截面配筋计算表层次截面剪力V(kN)(kN)实配钢筋8AD左135.8715.0>V<0双肢φ8@150D右72.8600.6>V<0双肢φ8@1502AD左247.5715.0>V<0双肢φ8@150D右260.4600.6>V<0双肢φ8@1501AD左180.6715.0>V<0双肢φ8@150D右259.8600.6>V<0双肢φ8@150为满足抗震要求,框架梁端要求设置加密箍筋见表表4-33梁端加密箍筋层次跨跨2-8层长双肢全长双肢1层长双肢全长双肢
5楼梯设计楼梯结构如图所示,使踏步面层采用30mm厚水磨石,底面为20mm厚混合砂浆抹灰,活荷载标准为3.5KN/m,混凝土采用C30砼,钢筋采用级钢筋,。金属栏杆重。5.1梯段板计算5.1.1计算简图如图所示:图5-1楼梯计算简图5.1.2荷载计算:踏步尺寸为,板厚,取,取1m宽板带作为计算单元。恒荷载:梯段板自重抹灰重金属栏杆重合计:5.81KN/m恒荷设计值:6.96KN/m活荷设计值:4.90KN/m
5.1.3荷载组合可变荷载起控制组合:恒荷设计值+活荷设计值=11.86KN/m5.1.4内力计算水平投影计算跨度:跨中最大弯矩:5.1.5截面计算查表选用箍筋计算:故箍筋可按构造配筋:选用直径8@200.5.2平台板设计板厚取h=100mm取1m宽板带作为计算单元恒载计算平台板自重:板面抹灰:板底抹灰:恒荷:恒荷设计值活荷设计值:可变荷载起控制组合:恒荷设计值+活荷设计值=9.1KN/m
5.2.1内力计算跨中最大弯矩:5.2.2截面计算查表选用5.3平台梁计算5.3.1确定尺寸计算跨度:平台梁截面尺寸:取5.3.2荷载计算梯段板传来 平台板传来平台梁自重平台梁抹灰合计 5.3.3内力计算跨中最大弯矩
支座最大剪力5.3.4截面计算1)受弯承载力计算:按倒L形截面,受压翼缘计算宽度取下列数值中的较小值故取,属于第一类型T形截面选用2)受剪承载力计算截面尺寸满足要求仅需按构造要求配置箍筋,选用双肢箍。5.4短柱设计截面尺寸选用,按轴心受压构件设计,按构造配筋选用,满足最小配筋率。
6基础设计6.1基础基本设计6.1.1基本条件主体为8层的框架结构,根据地质报告采用桩基础。标准冻土深1.7m,室内外高差0.600m。基础埋深取1.7m。地下水位高程-2.4m,基础埋深在地下水位以上,承台高取1.1m,桩顶进入承台50mm,承台地面钢筋保护层厚度取50mm。6.1.2选择桩基类型根据建筑场地类形、地质条件及当地施工经验,基础类型选用混凝土预制桩,采用桩径为400mm400mm的预制方桩,混凝土强度C35。6.1.3确定桩长桩端持力层为粘土,桩入承台深度大于1.5倍桩径。则桩长L:3.8+0.6+1.1-1.3+5.0+4.1+1.7=15m,取L=15m。6.1.4确定单桩竖向承载力设计值=0.4×4×(58×3.4+25×5+76×4.1+96×1.7)+0.4×0.4×5000=2076KN单桩承载力特征值:==1038KN6.2确定桩数及桩的布置根据组合:恒+活+0.5风恒+0.7活+风恒+0.5活+地选取边柱最大FK=3512.1KN中柱最大FK=3868.2KN边柱所需桩数:,选用4根桩中柱所需桩数:,选用4根桩6.2.1初选承台尺寸
边柱、中柱桩数一致,承台尺寸大小相同,桩距S3.5d=3.5×0.4=1.4m,边桩到承台边缘的距离取0.5m,则承台长度为l=1.4+2×0.5=2.4m,宽等于长为2.4m,承台高1.1m。具体尺寸如图8-1图8-1承台尺寸布置6.2.2单桩承载力验算地下水位高程在-2.4m处,在基础底面以下,则基础和回填土自重:桩顶竖向荷载应满足下列要求边柱:==1131.4KN1.2=1245.6KN中柱:
==1241.2KN1.2=1245.6KN6.3承台设计6.3.1承台冲切承载力验算(1)柱对承台的冲切边柱、中柱冲跨比:,取边柱、中柱冲跨系数边柱:中柱:=1.05128.67KN12512KN满足要求(2)角桩对承台的冲切角桩冲切系数=边柱:=1320KN同理中柱:满足要求6.3.2承台受剪承载力验算
计算截面取在柱边1-1截面,可知,剪切系数,边柱:中柱:满足要求6.3.3承台受弯承载力计算边柱:中柱:选用18@100,实配面积
施工设计部分7.投标书文件长春工业大学办公楼工程量清单招标人:长春工业大学(单位签字盖章)法定代表人:李宇(签字盖章)中介机构法定代表人:王永(签字盖章)造价工程师及注册证号:安腾飞(签字盖执业专用章)编制时间:2013年1月
填表须知1工程量清单及其计价格式中所有要求签字,盖章的地方,必须由规定的单位和人员签字和盖章。2工程量清单及其计价格式中的任何内容不得随意删除或涂改。3高能工程量清单计价格式中列明的所有需要填报的单位和合价,投标人均应填报,未填报的单价和合价,视为次项费用已经包含在工程量清单的其他单价和合价中。4金额(价格)均应以人民币表示。
7.1总说明工程名称:长春工业大学办公楼第1页共1页一本工程为长春工业大学办公楼,该工程为现浇框架结构主体8层,建筑面积9776.88㎡,长度为54.9m宽度为26.1m,建筑高度为27.3m,基础为桩承台基础。本工程于2013年4月1日开工,2013年9月25号竣工,总工期175天。二招标范围:长春工业大学办公楼土建部分和装饰装修部分。三编制依据:《建设工程量清单计价规范》(GB50500-2008)《吉林省建筑工程计价定额》(JLJD-JZ-2009)《吉林省装饰装修工程消耗量定额》(JLXD-ZS-2009)《吉林省建筑安装工程费用定额》(JLJD-FY-2009)工程质量:满足国家建筑工程验收规范的要求。工程预留金额为50万。
7.1.1图纸会审记录图纸会审记录工程名称:长春工业大学办公楼工程名称长春工业大学办公楼会审时间2013.3.30建设单位长春工业大学参加人杨永设计单位长春宇信设计院参加人李楠监理单位长春市鑫中建监理有限公司参加人王凡奇施工单位吉林省建工集团参加人胡钧培设计交底及会审内容在建设单位(签章):设计单位(签章):监理单位(签章):施工单位(签章)
7.2分部分项工程量清单长春工业大学办公楼工程工程量清单工程造价招标人:_长春工业大学__咨询人:长春五环工程咨询公司(单位盖章)(单位资质专用章)法定代表人法定代表人或其授权人:马野或其授权人:李宇(签字或盖章)(签字或盖章)编制人:王建复核人:安佳楠(造价人员签字盖专用章)(造价工程师签字盖专用章)编制时间:2013年1月27日复核时间:2013年2月5日
7.2.1投标总价投标总价招标人:长春工业大学工程名称:长春工业大学办公楼投标总价(小写):10225452元(大写):壹仟零贰拾贰万伍仟肆佰伍拾贰元投标人:吉林建工集团(单位盖章)法定代表人或其授权人:李明(签字或盖章)编制人:王建(造价人员签字盖专用章)编制时间:2013年1月27日
7.2.2单位工程招标控制价/投标报价汇总表单位工程招标控制价/投标报价汇总表工程名称:长春工业大学办公楼标段:第1页共1页序号汇总内容金额(元)其中:暂估价(元)1分部分项工程70357961.11.21.31.41.52措施项目16783632.1安全文明施工费2038263其他项目3.1暂列金额3.2专业工程暂估价3.3计日工3.4总承包服务费4规费10710965税金297152招标控制价合计=1+2+3+4+510225452注:本表适用于单位工程招标控制价或投标报价的汇总,如无单位工程划分,单项工程也使用本表汇总。
7.2.3分部分项工程量清单计价分部分项工程量清单与计价表工程名称:长春工业大学办公楼标段:第1页共10页序号项目编码项目名称项目特征描述计量单位工程量金额(元)综合单价合价其中:暂估价1010101001001平整场地二类土;弃土运距10kM㎡1226.610.81993.5542010101003001挖基础土方挖土深度1.9m;运距10kMm³2541.1620.351585.553010103001001土方回填夯填;就近取土m³1413.6518.7626520.074010201001001预制钢筋混泥土桩单桩长15m;根数208根;桩截面400×400;C35根2084018.1835764.805010304001001砌块墙外墙;390厚炉渣空心砌块;原浆勾缝;砂浆强度M5.0m³1031.62276.46285196.146010304001002砌块墙内墙;190厚炉渣空心砌块;原浆勾缝;砂浆强度M5.0m³1264.11276.46349473.097010306001001砖地沟200厚素混凝土垫层,砂浆强度等级M5m218.1209.0913127.518010401005001桩承台基础100厚C10素混凝土垫层;C35现浇混凝土m³329.52498.48164259.139010401006001垫层1.垫层种类C15混凝土,厚度100mm2.混凝土拌合料要求流态3.砂浆强度等级M5m3111.65288.2132179.3810010402001001矩形柱柱高4.7m;截面650×650;C35;第一层m³103.31550.1956840.13本页小计1815939.354
合计分部分项工程量清单与计价表工程名称:长春工业大学办公楼标段:第2页共10页序号项目编码项目名称项目特征描述计量单位工程量金额(元)综合单价合价其中:暂估价11010402001002矩形柱柱高3.3m;截面600×600;C35;第二至八层m³432.45550.19237929.6712010403001001基础梁梁底标高-1.2m;截面300×400;C35m³85.42470.5640195.2313010404001001直形墙电梯井壁;现浇钢筋混凝土;200厚C25m³89.62497.8544618.1314010404001002直形墙女儿墙;现浇钢筋混泥土;100厚C25m³21.61497.8510758.5415010405001001有梁板一层;100厚;板底标高2.95m;C30m³184.53480.2188598.7416010405001002有梁板二层;100厚;板底标高6.25m;C30m³185.62480.2189126.9717010405001003有梁板三层;100厚;板底标高9.55m;C30m³185.62480.2189126.9718010405001004有梁板四层;100厚;板底标高12.85mC30m³185.62480.2189126.9719010405001005有梁板五层;100厚;板底标高16.15mC30m³185.62480.2189126.9720010405001006有梁板六层;100厚;板底标高19.45mC30m³185.62480.2189126.9721010405001007有梁板七层;100厚;板底标高22.75mC30m³185.62480.2189126.9722010405001008有梁板八层;100厚;板底标高26.05mC30m³185.62480.2189126.97
本页小计1045989.10合计分部分项工程量清单与计价表工程名称:长春工业大学办公楼标段:第3页共10页序号项目编码项目名称项目特征描述计量单位工程量金额(元)综合单价合价其中:暂估价23010405008001雨篷混凝土强度C25m³3.04591.161797.1324010406001001直形楼梯混凝土强度C30㎡578.30160.1892632.0925010407002001散水80厚C20混凝土;沥青密封膏嵌缝㎡197.71336.2766480.5726010410003001过梁1.梁安装高度2.700m2.梁截面200mm×390mm3.混凝土强度等级C30m³6.70724.544854.4227010410003002过梁1.梁安装高度3.000m2.梁截面200mm×390mm3.混凝土强度等级C30m³2.30724.541666.4428010410003003过梁1.梁安装高度2.500m2.梁截面200mm×390mm3.混凝土强度等级C30m³0.23724.54166.6429010410003004过梁1.梁安装高度6.300m2.梁截面200mm×390mm3.混凝土强度等级C30m³7.40724.545361.5930010410003005过梁1.梁安装高度6.100m2.梁截面200mm×390mm3.混凝土强度等级C30m³0.23724.54166.64本页小计173125.52
合计分部分项工程量清单与计价表工程名称:长春工业大学办公楼标段:第4页共10页序号项目编码项目名称项目特征描述计量单位工程量金额(元)综合单价合价其中:暂估价31010410003006过梁1.梁安装高度6.600m2.梁截面200mm×390mm3.混凝土强度等级C30m³2.10724.541521.5332010410003007过梁1.梁安装高度9.600m2.梁截面200mm×390mm3.混凝土强度等级C30m³7.40724.545361.5933010410003008过梁1.梁安装高度9.400m2.梁截面200mm×390mm3.混凝土强度等级C30m³0.23724.54166.6434010410003009过梁1.梁安装高度9.900m2.梁截面200mm×390mm3.混凝土强度等级C30m³2.10724.541521.5335010410003010过梁1.梁安装高度12.900m2.梁截面200mm×390mm3.混凝土强度等级C30m³7.40724.545361.5936010410003011过梁1.梁安装高度12.700m2.梁截面200mm×390mm3.混凝土强度等级C30m³0.23724.54166.64本页小计14099.52合计
分部分项工程量清单与计价表工程名称:长春工业大学办公楼标段:第5页共10页序号项目编码项目名称项目特征描述计量单位工程量金额(元)综合单价合价其中:暂估价37010410003012过梁1.梁安装高度13.200m2.梁截面200mm×390mm3.混凝土强度等级C30m³2.10724.541521.5338010410003013过梁1.梁安装高度16.200m2.梁截面200mm×390mm3.混凝土强度等级C30m³7.40724.545361.5939010410003014过梁1.梁安装高度16.000m2.梁截面200mm×390mm3.混凝土强度等级C30m³0.23724.54166.6440010410003015过梁1.梁安装高度16.500m2.梁截面200mm×390mm3.混凝土强度等级C30m³2.10724.541521.5341010410003016过梁1.梁安装高度19.500m2.梁截面200mm×390mm3.混凝土强度等级C30m³7.40724.545361.5942010410003017过梁1.梁安装高度19.300m2.梁截面200mm×390mm3.混凝土强度等级C30m³0.23724.54166.64本页小计14099.52合计
分部分项工程量清单与计价表工程名称:长春工业大学办公楼标段:第6页共10页序号项目编码项目名称项目特征描述计量单位工程量金额(元)综合单价合价其中:暂估价43010410003018过梁1.梁安装高度19.800m2.梁截面200mm×390mm3.混凝土强度等级C30m³2.10724.541521.5344010410003019过梁1.梁安装高度22.800m2.梁截面200mm×390mm3.混凝土强度等级C30m³7.40724.545361.5945010410003020过梁1.梁安装高度22.600m2.梁截面200mm×390mm3.混凝土强度等级C30m³0.23724.54166.6446010410003021过梁1.梁安装高度23.100m2.梁截面200mm×390mm3.混凝土强度等级C30m³2.10724.541521.5347010410003022过梁1.梁安装高度26.100m2.梁截面200mm×390mm3.混凝土强度等级C30m³7.40724.545361.5948010410003023过梁1.梁安装高度25.900m2.梁截面200mm×390mm3.混凝土强度等级C30m³0.23724.54166.64本页小计14099.52合计
分部分项工程量清单与计价表工程名称:长春工业大学办公楼标段:第7页共10页序号项目编码项目名称项目特征描述计量单位工程量金额(元)综合单价合价其中:暂估价49010410003024过梁1.梁安装高度26.400m2.梁截面200mm×390mm3.混凝土强度等级C30m³2.10724.541521.5350010412008001沟盖板1.盖板安装高度-0.300m2.混凝土强度等级C253.砂浆强度等级M5水泥砂浆块1961145.89179675.5551010416001001现浇混凝土钢筋钢筋种类一级,直径8t95.9564809.73461522.4552010416001002现浇混凝土钢筋钢筋种类一级,直径10t71.9054653.09334580.4453010416001003现浇混凝土钢筋钢筋种类一级,直径12t5.1954557.9423678.5054010416001004现浇混凝土钢筋钢筋种类一级,直径16t2.3244557.9410592.6555010416001005现浇混凝土钢筋钢筋种类二级,直径18t64.6504557.94294670.8256010416001006现浇混凝土钢筋钢筋种类三级,直径20t27.7894843.63134599.6357010416002001预制构件钢筋钢筋种类一级,直径8t10.4764611.5348310.3958010416002002预制构件钢筋钢筋种类二级,直径18t26.9014479.34120498.7359010702001001屋面卷材防水1.卷材品种、规格4厚APP防水卷材一道2.嵌缝材料种类防水油膏4.防护材料种类40厚C20细石混凝土保护层㎡1226.4163.7878220.43本页小计1687871.12
合计分部分项工程量清单与计价表工程名称:长春工业大学办公楼标段:第8页共10页序号项目编码项目名称项目特征描述计量单位工程量金额(元)综合单价合价其中:暂估价60010702003001屋面刚性防水防水层厚度35嵌缝材料种类防水油膏混凝土强度等级C30m21226.4160.362591.1861010702004001屋面排水管1.排水管品种UPVC落水管、规格直径100m587.4231.7118627.0962010703001001地面卷材防水1.卷材品种玛碲脂防水卷材一道2.嵌缝材料种类防水油膏4.防护材料种类20厚C20细石混凝土保护层m248.2335.891730.9763010703003001砂浆防潮外墙底部-0.1m处;20厚1:2水泥砂浆加3%防水剂㎡532.7718.039607.8164010803001001保温隔热屋面保温隔热方式外保温80厚聚苯乙烯泡沫塑料板保温层防护材料种类40厚C20细石混凝土保护层㎡1226.60397.7939034.3465010803003001保温隔热墙保温隔热方式外保温80厚苯乙烯泡沫塑料板保温层粘结材料种类水泥砂浆掺建筑胶㎡5397.201497.21323229.67本页小计394821.06合计
分部分项工程量清单与计价表工程名称:长春工业大学办公楼标段:第9页共10页序号项目编码项目名称项目特征描述计量单位工程量金额(元)综合单价合价其中:暂估价66020101002001现浇水磨石楼地面C15素混凝土垫层20厚水泥砂浆找平层30厚水磨石面层㎡9168.8049.08450004.7067020105001001陶瓷地砖踢脚线踢脚线高度150;15厚1:3水泥砂浆打底扫毛;10厚1:2水泥砂浆压实抹光m²557.61134.6675087.7668020106004001现浇水磨石楼梯面C15素混凝土垫层20厚水泥砂浆找平层,30厚水磨石面层㎡578.30135.6978469.5369020107001001金属扶手带栏杆栏板m168.31262.5444188.1170020108004001现浇水磨石台阶面1.垫层种类70mm厚C10混凝土2.找平层20mm厚1:3水泥砂浆m²34.32208.427152.9771020201001001墙面一般抹灰1.墙体类型外墙2.墙体厚度390mm3.20厚混合砂浆抹灰㎡2797.1311.6732642.5172020201001002墙面一般抹灰1.墙体类型内墙2.墙体厚度190mm3.20厚混合砂浆抹灰㎡12830.2611.67149729.1373020202001001柱面一般抹灰1.柱体类型钢筋混凝土柱2.20厚混合砂浆抹灰3.尺寸650mm×650mm㎡635.4015.109594.54
本页小计846869.25合计分部分项工程量清单与计价表工程名称:长春工业大学办公楼标段:第10页共10页序号项目编码项目名称项目特征描述计量单位工程量金额(元)综合单价合价其中:暂估价74020202001002柱面一般抹灰1.柱体类型钢筋混凝土柱2.20厚混合砂浆抹灰3.尺寸600mm×600mm㎡2882.8015.1043530.2875020204003001块料墙面墙体类型外墙,墙体厚度390mm,20厚混合砂浆抹灰,面层材料陶瓷砖㎡2797.1356.91159184.6776020301001001天棚抹灰基层类型混凝土,20厚混合砂浆抹灰㎡9348.1112.6117786.1977020401001001木门实木装饰门,尺寸1000mm×2100mm樘212112.2849985.8678020401003002木门实木装饰门,尺寸1800mm×2100mm樘22112.289337.2079020402006001防盗门金属防盗门,尺寸1000mm×2100mm樘41083.264333.0480020402006002防盗门金属防盗门,尺寸1800mm×2100mm樘301083.2632497.8081020404005001全玻门(无扇框)1.框材质铝合金,外围尺寸1.5m×2.5m樘8456.133649.0482020406007001塑钢窗塑钢平开窗,尺寸1500mm×1800mm樘60530.8886002.5683020406007002塑钢窗塑钢平开窗,尺寸2100mm×1800mm樘238530.88477600.8884020406007003塑钢窗塑钢平开窗,尺寸2400mm×1000mm樘16530.8820385.7985020409003001石材窗台板m811.2030.3124588.89本页小计1028882.20
合计7035796.327.2.4措施项目清单与计价表措施项目清单与计价表(一)工程名称:长春工业大学办公楼标段:第1页共1页序号项目名称计算基数费率(%)金额(元)1环境保护与文明施工费4655630.110.7242974.88465731.602.032安全施工费4655630.112.05118726.99465731.605.003临时设施费4655630.110.8842124.55465731.602.484雨季施工增加费2167331.280.6510904.835检验试验费、生产工具用具使用费2167331.281.8239445.426模板716899.277脚手架311269.818垂直运输费296630.549建筑超高费23344.7810大型机械设备进出场及安拆费126391.89合计1474536.23注:1.本表适用于以“项”计价的措施项目。2.根据建设部、财政部发布的《建筑安装工程费用组成》(建标[2003]206号)的规定,“计算基础”可为“直接费”、“人工费”或“人工费+机械费”。
措施项目清单与计价表(二)工程名称:长春工业大学办公楼标段:第1页共3页序号项目编码项目名称项目特征描述计量单位工程量金额(元)综合单价合价1A9-0016桩承台基础模板.材料:胶合板模板m²329.5083.8427625.282A9-0017垫层模板材料:胶合板模板m²141.1725.973666.182A9-0020矩形柱模板.材料:胶合板模板m²535.70257.68138039.183A9-0020柱支撑3.6m以上每超过1m一层m²101.22832.00286598.404A9-0025基础梁模板材料:胶合板模板m²307.40290.6089321.225A-0032直形墙(200mm以内)模板材料:胶合板模板m²21.00600.6312613.326A9-0039有梁板模板材料:胶合板模板m²1483.7376.1769403.36本页小计627266.94合计
措施项目清单与计价表(二)工程名称:长春工业大学办公楼标段:第2页共3页序号项目编码项目名称项目特征描述计量单位工程量金额(元)综合单价合价7A9-0056雨篷模板材料:胶合板模板m²2.60846.732201.498A9-0058楼梯模板.材料:胶合板模板m²578.3104.9560692.599A9-0065散水模板材料:胶合板模板m²11.86165.311960.9110A9-0077预制混凝土过梁模板材料:胶合板模板m²76.94168.1912940.5411A9-0098预制混凝土地沟盖板材料:胶合板模板m²156.8075.4911836.812A10-0041综合脚手架m²9776.8830.85301616.7513A10-0049独立安全防护架m²1953.97774.3714A10-0054安全网m²1958.781713.1815A10-0058电梯安装脚手架座23582.747165.4916A11-0007垂直运输m²9776.8830.34296630.5417A12-0002建筑超高费m²2336.829.9923344.7818A13-0001固定式基础带配重塔式起重机基础座15744.265744.2619A13-0007自升式塔机安拆台次17921.557921.55
本页小计734543.25合计措施项目清单与计价表(二)工程名称:长春工业大学办公楼标段:第3页共3页序号项目编码项目名称项目特征描述计量单位工程量金额(元)综合单价合价20A13-0024履带式挖掘机台次25259.9510519.9021A13-0026柴油打桩机台次413319.4953277.9722A13-0031履带式推土机台次14688.474688.4723A13-0041自升式塔机场外运输台次127272.8527272.8524A14-0001抽水机抽地表水100m214.24311.9116966.85本页小计112726.04合计1474536.23
7.2.5其他项目清单与计价汇总表其他项目清单与计价汇总表工程名称:长春工业大学办公楼标段:第1页共1页序号项目名称计量单位金额(元)备注1暂列金额5000002暂估价2.1材料暂估价2.2专业工程暂估价3计日工4总承包服务费5合计500000-注:材料暂估单价进入清单项目综合单价,此处不汇总。
7.2.6规费、税金项目清单与计价表规费、税金项目清单与计价表工程名称:长春工业大学办公楼标段:第1页共1页序号项目名称计算基数费率(%)金额(元)1规费1071096.811.1工程排污费2167331.280.5211270.121.2社会保障费926318.66(1)养老保险费2167331.2826.68578244.52(2)失业保险费2167331.282.4452882.95(3)医疗保险费2167331.287.32158648.94(4)住房公积金2167331.286.1132207.51(5)生育保险费2167331.280.7215604.821.3工伤保险费2167331.281.0422540.311.4危险作业意外伤害保险费2167331.284.597530.261.5工程质量检测、室内质量环境监测费2167331.280.12167.342税金8714158.993.41297152.82合计1368249.63注:根据建设部、财政部发布的《建筑安装工程费用组成》(建标[2003]206号)的规定,“计算基础”可为“直接费”、“人工费”或“人工费+机械费”。
8施工组织设计8.1编制说明及依据本工程施工组织设计从全局出发,在编制时本着为业主着想,施工时为业主负责,竣工后让业主满意的原则,编制依据如下:8.1.1长春工业大学办公楼(以下简称本工程)招标文件。8.1.2国家和行业现行的施工及验收规范。《建筑地基基础工程施工质量验收规范》(GB50202-2002)《砌体工程施工及验收规范》(GB50203-2002)《混凝土结构工程施工及质量验收规范》(GB50204-2002)《建筑装饰工程施工及验收规范》(GB50210-2001)《建筑安装工程质量检验评定统一标准》(GB50300-2001)《混凝土质量控制标准》(GB50164-2001)《钢筋焊接及验收规程》(JGJ18-2003)《工程测量规范》(GB50026-2007)《施工现场临时用电安全技术规范》(JGJ46-2005)《屋面工程质量验收规范》(GB50207-2002)《建筑装饰装修工程质量验收规范》(GB50210-2001)《建筑地面工程施工质量验收规范》(GB50209-2002)8.1.3国家、省、市现行安全生产、文明施工的规定。《建筑施工安全检查评分标准》《施工现场临时用电安全技术规范》《建筑施工高处作业安全技术规范》《建筑机械使用安全技术规程》8.2施工目标8.2.1工期目标1、工程计划开竣工时间计划开工日期:2013年04月01日
计划竣工日期:2013年09月25日计划总天数:175天(注:未考虑天气因素、设计变更、政府政策、规划因素等不可抗力因素对本工程工期的影响)。2、施工进度计划安排见“施工进度计划表”。8.2.2质量目标本工程的各部分工程质量目标:基础工程:合格;主体工程:合格;装饰、装修工程:合格。8.2.3安全生产目标不发生重伤及以上人身事故;不发生严重质量事故;不发生严重机械设备损坏事故;不发生严重及以上火灾事故;不发生负有责任的交通事故。8.2.4文明施工及双保目标1、建立以项目经理为首的文明施工领导小组,全面实施;2、落实责任制;3、严格按照总平面图布置现场;4、现场材料堆放要规整;5、加强劳动保护措施;6、工程施工过程中,制成品、工序产品及以完分部分项工程实施成品保护措施。8.2.5节能目标1、严格按照图纸节能设计施工;2、节能产品严格执行复检检制度,不合格产品严禁使用。8.3工程概况8.3.1总体简介工程名称:长春工业大学办公楼;工程地址:吉林省长春市;建设单位:长春工业大学;设计单位:长春宇信设计院;施工单位:吉林建工集团。8.3.2建筑概况本工程建筑平面总体形状为“U”字形,建筑总长度为54.9m,总宽度为26.1m,工程主体层数为8层,无地下室,室内外高差为0.600m,室内±0.000m相当于测量标高230.900m
,建筑物首层高为3.6m其它层3.3m,总高度为27.3m,总建筑面积为9776.88m2。建筑外墙装饰贴砖,室内墙面除卫生间铺面砖外,其余墙面为混合砂浆。卫生间顶棚和室内顶棚及走道顶棚均为水泥砂浆顶棚。卫生间楼地面铺防滑地砖,其它楼地面均为现浇水磨石楼地面。门主要采用金属平开门、镶板木门、防火门及防火卷帘等。窗均采用塑钢推拉窗。本工程屋面防水等级为二级,防水层耐用年限为15年,防水材料为高聚物SBS改性沥青防水卷材。8.3.3结构概况1、本工程基础采用混凝土预制方桩桩基础,截面直径400mm,桩身长度15.0m。主要承台尺寸为2400mm×2400mm,地梁300mm×600mm,承台底标高为-2.450m,地梁顶标高为-1.450,基础垫层混凝土等级C15,承台和地梁混凝土等级为C30,钢筋为HRB335。2、主体采用现浇钢筋混凝土框架结构,首层边柱、中柱截面尺寸为650mm×650mm,2~8层边、中柱柱截面尺寸为600mm×600mm。梁、板混凝土等级均为C30,柱混凝土C35。板钢筋HPB300,梁柱受力筋均采用HRB400,箍筋及其它钢筋均采用HPB300。3、墙体采用炉渣空心砌块,外墙厚390mm,内墙厚190mm。8.4施工准备8.4.1施工技术准备1、气象地形和水文地质的调查掌握气象资料,以便综合组织全过程的均衡施工,制定夏季、雨季、大风天气的施工措施,根据水文地质及气象情况,相应地采取有效的防排水措施。2、各种物质资源和技术条件的调查由于施工所需物质资源品种多,数量大,故应对各种物质资源的生产和供应情况、价格、品种等进行详细调查,以便及早进行供需联系,落实供需要求。由于施工用水、用电量均对施工影响较大,用电的起动电流大,负荷变化多,移动式、手动式用电机具多,因此,对水源、电源等的供应情况应做具体落实,包括给水的水源、水量、压力、接管地点;供电的能力、线路距离等。
8.4.2做好与设计的结合工作由技术部门组织项目部相关人员认真学习图纸,并进行自审、会审工作,以便正确无误地施工。通过学习,熟悉图纸内容,了解设计要求施工达到的技术标准,明确工艺流程。进行自审,组织各工种的施工管理人员对本工种的有关图纸进行审查,熟悉和掌握图纸中细节。组织各专业施工队伍共同学习施工图纸,商定施工配合事宜。组织图纸会审,由设计方进行交底,理解设计意图及施工质量标准,准确掌握设计图纸中的细节。8.4.3认真编制施工组织设计由技术部门认真编制该工程的施工组织设计,作为工程施工生产的指导性文件。8.4.4编制施工图预算和施工预算由预算部门根据施工图、预算定额、施工组织设计、施工定额等文件,编制施工图预算和施工预算,以便为施工作业计划的编制、施工任务单和限额领料单的签发提供依据。8.4.5物资条件准备1、建筑材料的准备1)根据施工组织设计中的施工进度计划和施工预算中的工料分析,编制工程所需的材料用量计划,作为备料、供料工作和确定仓库、堆场面积及组织运输的依据。2)根据材料需用量计划,做好材料的申请、订货和采购工作,使计划得到落实。3)组织材料按计划进场,并做好保管工作。2、构配件及半成品的加工订货准备根据施工进度计划及施工预算所提供的各种构配件及半成品数量,编制相应的需用量计划,积极联系厂家、货源。8.4.6施工机械选型与准备综合考虑工程特点、施工条件、工期、质量等因素,对施工机械设备计划如下:1、塔吊选型:本工程计划选取两台QTZ40型塔吊作为结构施工垂直运输的主要设备,经计算可满足本工程吊运量的要求,具体平面布置见附图3。塔吊安装前将编制详细的塔吊基础及塔吊安装施工方案。2、混凝土泵选型:选用两台HBT50型混凝土泵进行混凝土的水平和垂直运输。3、混凝土布料机选型:在电梯井部位安装两台ZB27型混凝土布料机,用于主体结构混凝土浇筑布料。这种布料机二节臂可以自由伸缩,作360°
旋转,上下布料,具有很强的机动性。不仅能减少劳动力的使用,而且能保护板面钢筋,避免施工时因布料不及时而产生的施工冷缝,减少人为的践踏破坏。4、其它设备选型。8.4.7劳动力准备根据确定的现场管理机构建立项目施工管理层,选择高素质的施工作业队伍进行该工程的施工。1、根据本工程的工程特点、施工进度计划及实际情况,派出最优秀的劳务队伍进驻现场,进场前进行入场教育,特殊工种持证上岗,入场后迅速进入工作状态,保证劳动力的质量和数量不受季节的影响。2、对工人进行必要的技术、安全、思想和法制教育,教育工人树立“质量第一、安全第一”的正确思想;遵守有关施工和安全的技术法规;遵守地方治安法规。3、生活后勤保障工作:在大批施工人员进场前,做好后勤工作的安排,为职工的衣、食、住、行、医等予以全面考虑,认真落实,以充分调动职工的生产的积极性。8.4.8现场准备现场准备工作包括以下内容:1、根据业主提供的坐标点设置工程测量控制网;2、塔吊基础施工与机身安装;3、按总平面图设置将水、电引至各施工点;4、排水沟及基坑临边防护。5、现场临建搭设及施工区域内部分道路的硬化。6、施工区域临时围墙及大门的设置。8.5总体施工部署8.5.1施工程序1、划分施工段按建筑物的自然层将工程化分为多个施工层。将该工程平面方向划分为二个施工段,平面方向1~9轴为Ⅰ段、9~16轴为Ⅱ段,垂直方向按结构层划分。2、确定施工流向
平面方向施工为Ⅰ→Ⅱ段,垂直方向施工为一层→二层→三层→四层→……。3、施工阶段分为三个阶段:基础工程→主体工程→装饰工程。8.5.2施工工艺流程1、基础部分线寸交接→土方开挖→定位放线→打桩→垫层→承台→地梁→回填土2、主体框架施工工艺流程:放线→柱钢筋绑扎→柱模板安装→柱砼浇筑→梁底模板及楼板模板支设→梁钢筋绑扎→梁侧模板安装→楼板钢筋绑扎→电气配管、水暖预留洞→楼板筋绑扎→梁、板砼浇筑3、砌体施工工艺流程:墙体放线→砌块撒水湿润→配制砂浆→砌块排列→铺砂浆→校正→砌筑镶砖→竖缝灌砂浆→勒缝。4、内装饰工程施工工艺流程基层处理→放线→贴灰饼冲筋→立门框→天棚抹灰→墙面抹灰→地面清理→做地面→安装门窗5、外装饰工程施工工艺流程预埋件整理→弹线→安装塑钢窗→墙面抹灰→外墙饰面→安装玻璃→密封防水处理。8.6分部分项工程施工方案8.6.1测量工程本工程平面尺寸约为60m×30m,根据其外形特点,拟定建筑施工控制网为方格网,采用延长线法放线。以建设单位提供的平面和高程控制点为依据,根据设计对本工程平面坐标和高程的要求,准确地将建筑物的轴线与标高反映在施工过程中,严格按工程测量规范要求,进行控制点的加密和放样工作。8.6.1.1主要测量人员及器具选用J2激光经纬仪一台、精密水准仪一台、50m钢卷尺一把,配两名经验丰富的测量员来完成工程施工全过程的测量放线工作。8.6.1.2现场平面控制网布设
平面控制遵循先整体、后局部,高精度控制低精度的原则。选点在通视条件良好、安全、易保护的地方,桩位必须用混凝土保护,用红油漆作好测量标记。本工程建立平面轴线控制网,定出建筑物的主轴线A、H和①、④、⑤,定位方法为:依据已知道路边线上两控制点A1和B1,在A1点安放经纬仪,先对准B1点,再左转90度,用钢尺量距,使钢尺零点与A点重合,调整钢尺方向,当经纬仪的“十”字丝竖丝与钢尺重合时记下钢尺15米点位置即测出H点,16.8米点即为H点的位置;然后将经纬仪放置在B点,对准A点后右转90度,用钢尺量距分别测出D点和F点。依据主轴线的位置定出其他轴线的相应位置,并将测定的点分别向外侧引6-8米,以防基础施工时控制点被破坏,并加以保护。8.6.1.3现场高程控制网的布设对于给定的水准测量成果,采用水准仪进行闭合水准路线的复测检查,校测合格后,测设一条闭合水准路线,连测场区平面控制点,以此作为保证施工竖向控制的精度。高程控制网的精度,不低于三等水准精度。场区内布设四个水准点,水准点的间距50m-100m,距离建筑物>25m,距离回填土边线>15m。8.6.1.4±0.00以下的平面测量采用经纬仪方向线交会法来传递轴线、引测投点,误差不应超过±3mm,轴线间误差不应超过±2mm。8.6.1.5±0.00以下高程测量在同一平面层上所引测的高程基准点,不得少于三个,应测设正确,并作相互校核,校核后三点的较差不得超过3mm,取平均值作为该平面施工中标高的基准点。8.6.1.6±0.00以上平面测量±0.00以上的轴线传递:采用激光准直仪法,在建筑物首层测设轴线控制点。根据施工前布设的控制网基准点,在首层楼面上引入基准内控点,埋设在首层偏离轴线1米的位置。基准点的埋设采用10cm×10cm钢板,钢针刻划十字线,向上各层在相应位置预留洞15cm×15cm。
图8-1建筑物主轴线定位轴线控制点的投测,在底层基点处架设激光准直仪,调校到准直状态后,打开激光电源,发射和该点铅垂的可见光束,在楼板开口处用接收靶接收,通过对讲机调校可见光光斑直径,达最佳状态。观测人员逆时针旋转准直仪,在接收靶处尖刀一个激光圆,圆心为向上的投测点,将接收靶固定。用同样的方法投测其它的点。对于弧形部分采用现场放样。方法如下:在地面上按图示的圆弧半径在五合板上放上实样,用小锯沿弧线锯成样板,长度为2米左右。在楼层上找上控制线,2米以内确定圆弧上的点,用样板顺着划线,就放出了圆弧线。8.6.1.7±0.00以上高程的测量在第一层的柱子浇筑好后,从柱子下面的已有标高点(1米控制线)向上用钢尺沿柱身量距。校核后三点的较差不得超过3mm,以平均点引测水平线。抄平时,将水准仪安置在测点范围的中心位置,进行精密定平,水平线标高的允许误差为+3mm。8.6.2桩基础施工方案本工程基础为桩基础,桩身为直径350mm预制方桩桩,桩长12.0米,沉桩方式采用静力压桩。8.6.2.1桩基工艺流程测量放线定桩位→桩机就位→吊桩→试桩→压桩→验收→转移桩位8.6.2.2主要施工机械与仪器见表8-1
表8-1机械与仪器表名称型号数量备注静力压桩机待定2吊车待定2水准仪待定2经纬仪待定28.6.2.3施工方法(1)桩的吊装与堆放见下图8-2。桩身混凝土强度必须达到设计强度100%方可吊运、压桩。图8-2a)桩的堆放b)两点吊运(2)由于桩中心距为。可不用考虑压桩顺序,拟使用两台静力压桩机以施工缝为分界线分别自中心向外则压桩.(3)正式压桩前,试桩5根。以检验施工工艺、设备、地质条件,以及贯入度、入土标高等。(4)本工程压桩控制以贯入度为主,标高控制为辅(5)桩基位置及垂直度允许偏差如表8-2所示:表8-2桩基偏差表序号项目允许偏差1平面位置偏差1/3桩边长2垂直度偏差0.5%(6)为防止出现桩身断裂,在压桩前必须严格检查桩身外观质量,防止断裂桩就位使用。为防止桩身垂直度偏差超限,桩机就位后底盘应水平稳固,桩身必须垂直,采用经纬仪监控,保持桩尖、桩身在同一条轴线上。当桩尖在地下遇到硬物时应及时处理,处理后方可压桩。
8.6.3土方工程8.6.3.1选择土方开挖方法本工程先进行先挖土再打桩,根据基础布置图,土方开挖时采用反铲式挖土机二台配合自卸汽车挖土。控制内容主要为复核建筑物的轴线,方位和几何尺寸。采用经纬仪和标准钢卷尺进行检查校对,按设计基础平面图对基坑的灰线进行轴线和几何尺寸复核。8.6.3.2土方施工过程中注意事项要经常测量和校核本工程的平面位置,水平标高和边坡坡度。平面水准点要定期复测和检查,土方及建筑材料或沿挖方边缘移动的运输工具和机械不得堆放在基坑边缘,一般距基坑上部边缘不少于2米,堆置高度不应超过1.5米。8.6.3.3基坑开挖根据场地和土质情况,为了保证工期,基础采用机械挖土,边坡按1:0.33系数放坡。1、挖土的分段和流向根据建筑物的平面形式,土方开挖自西向东进行开挖。挖土时的深度控制办法:在地面安置一台水准仪,边挖边量,当用机械开挖至规定深度以上20cm厚时打水平控制桩,在桩上钉如钢钉,桩间用胶线连接,中间部分采用竖桩控制,具体见图8-3。雨水排除,在基坑周围挖一定坡度的积水沟,坑角处挖积水井由水泵抽出。图8-3基槽深度控制示意图2、基坑的开挖顺序测量放线→土方开挖→修坡→整平→留足预留土层相邻基坑开挖时,在接近设计坑底标高时或边坡边界时应预留200~300
毫米厚的土层,用人工开挖和整修,边挖边修坡,以保证不扰动土和标高符合设计要求。如表8-3所示:表8-3土方工程的挖方和场地平整允许偏差值序号项目允许偏差(mm)检验方法123表面标高长度、宽度边坡偏陡+0,-50-0不允许用水准仪检查用经纬仪、拉线和尺量检查观察或用坡度尺检查8.6.3.4基坑验收基坑开挖完毕后要及时清底、验槽、减少暴露时间,防止暴晒和雨水侵刷破坏地基土的原状结构。由施工单位,设计单位,监理单位或建设单位,质量监督部门等有关人员共同到现场进行检查,鉴定验槽,核对地质资料,检查地基土与工程地质勘查报告,设计图纸要求是否相符合,有无破坏原状土结构或发生较大的扰动现象。一般用表面检查验槽法,采用钎探检查,经检查合格后,填写基坑验收,隐蔽工程记录,并及时办理交接手续。见表8-4表8-4土方开挖工程质量检验标准(mm)项序项目允许偏差或允许值检验方法桩基基坑基槽挖方场地平整管沟地面基层人工机械主控项目1标高-50±30±50-50-50水准仪2长度、宽度(由设计中心线向两边量)±200-50±300-100±500-150+100-经纬仪,用钢尺量3边坡设计要求观察或用坡度尺检查一般项目1表面平整度2020502020用2m靠尺和楔形塞尺检查2基底土性设计要求观察或土样分析
8.6.3.5土方留弃根据回填土的需要,将土方留在基坑周围,但要注意防止土的坍塌和滑落。8.6.3.6土方回填土方回填前应清除基底的垃圾、树根等杂物,抽除坑穴积水、淤泥,验收基底标高。填方每层铺土厚度和压实遍数应根据土质、压实系数及所用机具确定。填土施工时的分层厚度及压实遍数见表8-5表8-5填实要求压实机具分层厚度(mm)每层压实遍数振动压实机250~3503~48.6.4模板工程本工程模板体系梁.柱.楼梯采用钢木组合模板,楼板采用胶合板模板。它们的优点在于装拆方便,表面光洁,接缝易处理。主要材料采用18mm厚木夹板、50×100木枋、φ48×3.5扣件钢管支撑。常用的规格有2400×1200。施工顺序为:柱模板→梁、板模板→楼梯间模板。模板由汽车运至堆放场地,模板的楼层垂直和水平运输使用塔吊将其运至所需部位。模板接缝采用胶条密封,混凝土浇筑前,木模板应浇水至需要的湿润程度,钢模板应均匀涂刷隔离剂。8.6.4.1承台模板1、工艺流程:垫层→放承台边线→立承台侧模→侧模支撑2、模板支设方法如图8-4所示:图8-4承台及基础梁支模示意图8.6.4.2柱模板1、工艺流程:
放线→设置定位基准→抹水泥砂浆支承面→支模→搭支撑→调直纠偏→安装柱模箍→全面检查校正→柱模群体固定→清除柱模内杂物→封闭清扫口2、施工方法:在安装柱模板前,应先绑扎好钢筋,同时在基础面或楼面上弹出纵横轴线和四周边线,固定小方盘,然后立模板,用经纬仪校正模板垂直度,检查位置无误后用钢拉索固定模板。柱箍采用φ48×3.5钢管,自柱底200设置第一道柱箍,以上每隔500设置一道。底层柱方形柱模板支撑应为四面支撑,其它层柱为双面支撑。模板保护层厚度的控制方法为在柱角钢筋处焊接短钢筋,见图8-5,并沿高度方向每1.5m焊接一组。圆形柱采用木质定形模板,柱箍采用扁钢加工成固定形状,自柱底200设置第一道柱箍,以上每隔500设置一道。圆形柱支撑采用四面面支撑。图8-5柱模板施工方法图8-6柱模板位置固定示意图图图8-7防止柱模内缩及保护层控制方法
图8-8防止胀模方法示意图图8-9模板肋设置间距及支撑方式
8.6.4.3梁、板模板1、工艺流程:梁模板安装工艺:弹出梁轴线及水平线并复核→搭设梁模支架→安装梁底楞或梁卡具→安装梁底模板→梁底起拱→绑扎钢筋→安装侧梁模→安装另一侧梁模→安装上下锁口楞斜撑楞及腰楞和对拉螺栓→复核梁模尺寸位置→与相邻模板连固。楼板清水模板安装工艺:搭设支架→安装横纵木楞→调整楼板下皮标高及起拱→铺设模板块→检查模板上皮标高、平整度。2、施工要点:梁板模板应在复核梁、板底标高,校正轴线位置无误后进行安装。梁底模、侧模及板模的配置要考虑压边顺序,一般为梁侧模在底模外侧。楼板模板采用散装散拆,模板编号定位,楼板上开洞的,先在底板模上放出洞口线,再在底模上支设洞边模板,并用木枋作内撑,用以加固模板,防止洞口模板在打砼发生偏移。板底模的标高要严格控制,模板拼接允许偏差控制在规范许可范围内。梁板模板支撑采用φ48×3.5钢管支撑,支撑底部水平方向设置垫板,自下层楼面200位置设置第一道水平支撑,以上每隔1200设置一道水平支撑。模板肋设置间距及支撑方式等要求详见图8-9。板模板、梁模板安装完毕后,应留设清扫口,以利于模板上杂物的清扫。为避免梁底模、板模因重力而下垂,对跨度大于4m的板和梁,按设计要求板跨中起拱L(1/1000~3/1000)。注意上下楼层支撑上下对齐。梁保护层厚度控制方法为在下层钢筋加设垫块,板为双层钢筋时,在下层加设垫块,上层钢筋用马镫控制。图8-10底层框架支模方法
8.6.4.4楼梯模板楼梯模板采用木制模板组合;支撑采用钢管和木方组合,现场拼装。图8-11楼梯模板8.6.4.5模板工程安装与拆除要求1、模板的安装要求:模板安装时,为了便于模板的周转和拆卸,梁的侧模板应盖在底模板的外面,次梁的模板不应伸到主梁模板的开口里面,梁的模板亦不应伸到柱模板的开口里面;模板安装好后应卡紧撑牢,各种连接件、支撑件、加固配件必须安装牢固,无松动现象;梁板模板竖向支撑应上下对齐在一条直线上;模板拼缝要严密;不得发生不允许的下沉与变形;现浇结构的模板安装的偏差应满足规定要求;固定在模板上的预埋件和预留洞均不得遗漏;安装必须牢固、位置准确,偏差符合规定要求。2、模板的拆除要求1)拆除侧模时应保证混凝土表面及棱角不受损坏,拆除底模时同条件养护试块强度应满足表8-6的要求。表8-6现浇结构拆模时所需混凝土强度结构类型结构跨度(m)按设计的混凝土强度值的百分率(%)结构类型结构跨度(m)按设计的混凝土强度值的百分率(%)板≤250梁、拱、壳≤875>2,≤875>8100悬臂构件100
2)模板的拆除顺序和方法,遵循先支后拆,先非承重部位,后承重部位以及自上而下的则。拆模时,严禁用大锤和撬棍硬砸硬撬。3)拆模时,操作人员应站在安全线外,以免发生安全事故,在该段模板全部拆除后,方准将模板、配件、支架等运出堆放。4)拆下的模板、配件等,严禁抛扔,要有人接应传递,按指定地点堆放,并做到及时清理、维修和涂刷好隔离剂,以备待用。5)已拆除模板及其支架结构,在混凝土强度符合设计混凝土强度等级的要求后,方可承受全部使用荷载;当施工荷载产生的效应比使用荷载的效应更不利时,必须经过核算,加设临时支撑。8.6.4.6成品保护1、预组拼的模板要有存放场地,场地要平整夯实。模板平放时,要有木方垫架。立放时,要搭设分类模板架,模板触地处要垫木方,以此保证模板不扭曲不变表。不可乱堆乱放或在组拼的模板上堆放分散模板和配件。2、工作面已安装完毕的梁、柱模板,不准在吊运其它模板时碰撞,不准在预拼装模板就位前作为临时椅靠,以防止模板变形或产生垂直偏差。工作面已安装完毕的平面模板,不可做临时堆料和作业平台,以保证支架的稳定,防止平面模板的标高和平整产生偏差。3、拆除模板时,不得用大锤、撬棍硬砸猛撬,以免砼的外形和内部受到损伤。8.6.4.7应注意的质量问题:1、柱模板容易产生的问题是:截面尺寸不准,砼保护层过大,柱身扭曲。防止办法是:支模前按图弹位置线,校正钢筋位置,支柱模板前柱子应做小方盘模板,保证底部位置准确。根据柱子截面尺寸及高度,设计好柱箍尺寸及间距,柱四角做好支撑及拉杆。2、梁、板模板容易产生的问题是:梁身不平直,梁底不平,梁侧面鼓出,梁上口尺寸偏大,板中部下挠。防止办法是:梁、板模板应通过设计确定龙骨、支柱的尺寸及间距,使模板支撑系统有足够的强度及刚度,防止浇筑砼时模板变形。模板支柱的底部应支在坚实的地面上,垫通长脚手板,防止支柱下沉,梁、板模板应按设计要求起拱,防止挠度过大。梁模板上口应有拉杆锁紧,防止上口变形。8.6.5钢筋工程8.6.5.1加工设备的选择主要钢筋加工机具有调直机、钢筋切断机、弯曲机、电渣压力焊机等。
8.6.5.2钢筋的堆放与验收本工程所使用的钢筋采用现场集中下料,机械加工。对每一种型号的钢筋进入现场后,必须有出厂合格证,经过检测单位进行拉力及冷弯试验,可焊性分析,复检合格后施工现场方可使用。钢筋表面应清洁无损伤,无污染,无铁锈,在使用前必须清除干净,钢筋应按施工顺序配套加工,每种规格的钢筋必须挂牌标注,堆放整齐。工程中使用的成品钢筋型号、直径、形状、尺寸、数量必须和施工图、料单相符。钢筋按施工图放样并制作后,分规格、型号、部位堆放,并书写标志牌。8.6.5.3柱钢筋1、柱钢筋接长采用电渣压力焊。施工工艺:套柱箍筋→电碴压力焊竖向受力筋(试焊、检验合格、调整焊接参数→钢筋扶正对位→夹钳紧夹钢筋→安放焊条芯或铅丝圈→填石棉垫→填石棉垫→焊剂入盒→通电引弧电渣过程→断电顶压→拆夹钳→拆焊剂盒→去渣壳)→画箍筋间距线→绑箍筋→钢筋保护层。2、施工要点:1)套柱箍筋:钢筋焊接前按图纸要求间距,计算好每根柱箍筋数量,先将箍筋套在下层伸出的钢筋筋上,然后立柱子纵向钢筋。2)不同直径钢筋焊接时,应按较小直径钢筋选择参数。焊接通电时间可延长。3)电渣压力焊接头:电渣压力焊接头应逐个进行外观检查,进行力学性能试验时,应从每批接头中随机抽取3个试件做拉伸试验,本工程以每一楼层(标准层)或施工段中300个同级别钢筋接头作为一批,不足300个接头仍按一批执行。4)电渣压力焊接头外观检查结果应满足如下要求:四周焊包出钢筋表面的高度应大于或等于4mm;钢筋与电焊接触处,应无烧伤缺陷;接头处的弯折角不得大于4°;接头处的轴线偏移不得大于钢筋直径的0.1倍,且不得大于2mm;同一区段内接头率不大于50%。5)画箍筋间距线:在立好的柱子竖向钢筋上,按图纸要求用粉笔划箍筋间距线。
6)柱箍筋绑扎:按已划好的箍筋位置线,将已套好的箍筋往上移动,由上往下绑扎,宜采用缠扣绑扎,箍筋与主筋要垂直,箍筋转角处与主筋交点均要绑扎,主筋与箍筋非转角部分的相交点成梅花交错绑扎。箍筋的弯钩叠合处应沿柱子竖筋交错布置,并绑扎牢固。有抗震要求的地区,柱箍筋端头应弯成135°,平直部分长度不小于10d(d为箍筋直径),柱上下两端箍筋应加密,加密区长度及加密区内箍筋间距应符合设计图纸要求。7)柱筋保护层厚度应符合规范要求,主筋外皮为30mm,垫块应绑在柱竖筋外皮上,间距一般1000mm,(或用塑料卡卡在外竖筋上)以保证主筋保护层厚度准确。当柱截面尺寸有变化时,柱应在板内弯折,弯后的尺寸要符合设计要求。从承台生根的柱钢筋加设斜支撑固定定位图8-12图8-12基础层柱钢筋轴线定位方法另外屋面外墙转角柱柱顶、外墙边柱柱顶、内框架柱,柱顶主筋的抗震锚固方式,在满足抗震锚固长度要求的前提下,优先采用柱锚梁的方式便于施工;柱在楼层变截面处主筋应在下层梁内按构造弯曲过渡,严禁在楼层上硬撬、硬弯。另外,在施工过程中在柱钢筋上焊接内水平井字支撑抵住模板,以保证柱钢筋设计位置和保护层厚度(如图8-13)还有柱、梁钢筋的接头位置满足在规范规定的非连接区连接,且接头位置应按规定错开。图8-13内水平井字支撑做法
8.6.5.4梁钢筋1、梁钢筋采用绑扎连接,工艺流程:模内绑扎:画主次梁箍筋间距→放主次梁箍筋→穿主梁底层纵筋及弯起筋→穿次梁底层纵筋并与箍筋固定→穿主梁上层纵向架立筋→按箍筋间距绑扎→穿次梁上层纵向钢筋→按箍筋间距绑扎。模外绑扎(先在梁板上口绑扎成型后再入模内):画箍筋间距→在主次梁板上口铺横杆数根→在横杆上央放箍筋→穿主梁下层纵筋→穿次梁下层钢筋→穿主梁上层钢筋→按箍筋间距绑扎→穿次梁上层纵筋→按箍筋间距绑扎→抽出横杆落骨架子于模板内。2、施工要点:1)在梁板上画箍筋间距,摆放箍筋。2)先穿主梁的下部纵向受力钢筋及弯起钢筋,将箍筋按已画好的间距逐个分开;穿次梁的下部纵向受力钢筋及弯起钢筋,并套好箍筋;放主此梁的架筋,隔一定间距将架立筋与箍筋绑扎牢固;调整箍筋间距符合设计要求,绑架立筋,再绑主筋,主次梁同时配合进行。3)框架上部纵向钢筋应贯穿中间节点,梁下部纵向钢筋伸入中间节点锚固长度及伸过中心线的长度要符合设计要求,框架梁纵向钢筋在端点内锚固长度也要符合设计要求。4)绑梁上部纵筋的箍筋,宜用套扣法绑扎。5)箍在叠合处的弯钩,在梁中应交错绑扎,箍筋弯钩为1350,平直部分长度为10d。6)梁端第一个箍筋应设置在距离柱节点边缘50mm处,梁端与柱交接处箍筋应加密,其间距与加密区长度均要符合设计要求。7)在主、次梁受力筋下均应垫垫块,保证保护层的厚度。受力筋为双排时,可用短钢筋垫在两层之间,钢筋排距应符合设计要求。8)梁筋的搭接:搭接长度及接头位置要符合规范的规定,搭接处应在中心和两端扎牢。接头位置应相互错开,当采用绑扎搭接接头时,在规定搭接长度的任何一区段内有接头的受力钢筋截面面积各占受力钢筋总截面面积百分率,受拉区不大于50%。主次梁上钢筋采用次梁上钢筋搭主梁上钢筋方法(如图8-14);板端上皮负弯筋、和雨篷阳台上皮钢筋采用铁马蹬支架,以保证其设计位置(如图8-15);
图8-14板负弯矩铁马蹬支架方法图8-15主次梁上钢筋穿越方法8.6.5.5梁、柱节点核心区钢筋为方便浇注混凝土,固定梁柱钢筋,在梁柱节点区加设钢筋笼,具体处理办法见图8-16。图8-16框架梁柱核心区钢筋施工方法
8.6.5.6板钢筋1、工艺流程:清理模板→模板上画线→绑板下受力筋→绑负弯矩钢筋2、施工要点1)清理模板上面的杂物,用粉笔在模板上划好主筋,分布筋间距。2)按划好的间距,先摆放受力筋、后放分布筋,预埋件、电线管、预留孔等及时配合安装。3)绑扎板筋时,一般用顺扣或八字扣,除外围两根筋的相交点必须全部绑,如板为双层钢筋,两层筋之间必须加钢筋马凳,以确保上部钢筋的位置。负弯矩钢筋相交叉点均要绑扎。4)在钢筋的下面垫好垫块,间距1.5米。垫块的厚度等于保护层厚度应为15毫米,钢筋搭接长度与搭接位置的要求与前面所述梁相同。图8-17板的马镫布置形式示意图5)本工程施工时应预留孔洞,当受力钢筋遇孔洞时,当空洞直径大于300mm时将其绕过孔洞边,不切断。孔洞较大时按图纸设计要求。8.6.5.7钢筋工程中应注意的问题1、所有钢筋在进场前,均应提供出厂合格证或检验报告。进场后,应在监理的监督下按施工规范进行见证取样、送检,并按公司质量体系文件要求作好状态标识,严禁不合格或劣质钢材用于工程中。2、钢筋绑扎时,其节头位置根数应严格遵循设计图纸及施工规范要求,工长在配筋时,除自检外,还应画出通长梁筋示意图,图上应注明尺寸、型号、根数、节头位置,以便操作人员一目了然。3、钢筋垫块应用高标号水泥提前制作,梁筋垫块在梁落入梁模时,应提前布置好,将梁正确落在垫块上,尽量避免因漏垫而产生用钢管撬起梁重垫现象的发生,对于柱筋上垫块,应预留扎丝,待柱成型时,每边三排按上中下位置,并绑扎牢固,不位移摇晃。4、
对于接头钢筋应严格保持其节头处钢筋尺寸的准确性,以保证钢筋接头按规范进行正常连接。5、梁板钢筋绑扎完毕后,为确保柱钢筋轴线的准确性,应对其通过放线进行检查复核,并予以点焊固定,确保柱筋无位移现象发生。对于复杂或绑扎顺序要求高部位,工长均应作出技术交底,经项目技术负责人审核同意后方可进行施工,不得盲目施工,造成误工处理而延误工期。6、施工过程中,若放线时发现钢筋有偏移现象,应立即通知技术负责人并同监理方共同研究协商处理,任何人不得盲目作出私自处理,一旦发现必将严肃处理。7、施工中,质检员、工长要跟班检查,重点注意钢筋的品种、数量、搭接位置,锚固长度,发现问题及时处理,做到验收一次通过。8、质检员和工长要及时认真做好隐蔽验收记录,与监理一起搞好钢筋工程的隐检记录。9、在施工过程中,局部若需钢筋代换时,钢筋工长应事先通知项目技术负责人,并取得设计院同意后方可进行。8.6.6混凝土工程本工程砼大部分采用商品混凝,零星部分采用现场搅拌混凝土。8.6.6.1混凝土进场验收混凝土进场时主要检查混凝土的等级是否符合本工程要求,产品合格证,混凝土坍落度,是否有离析现象产生等。8.6.6.2混凝土的运输现场砼的水平垂直运输主要采用混凝土输送泵泵送,泵型号HBT50,布置位置见附图主体结构砼采用布料机布料,零星砼采用塔吊吊运。商品混凝土进入施工现场,按验收批检验随车单配合比、塌落度、泵送能力。经进场检验,若发现混凝土性能不满足质量要求,应按合同规定做退货处理。选汽车泵或固定式泵浇注基础承台、地梁、框架梁板、柱楼梯等构件商品混凝土。泵机浇注混凝土排量40-80m3。.主体框架若使用固定式泵,输送管道设于施工段分界处(梯井道)处,管道直径100-125,支架牢固;在楼层上浇注混凝土时可采用布料杆浇注。8.6.6.3混凝土的浇注
浇筑前检查模板标高、位置、尺寸、强度、刚度等内容符合要求后,方可浇筑。浇筑前应对木模板浇水湿润,但不允许留有积水。采用布置在现场的输送泵浇筑,承台混凝土采用一次连续浇筑成型,不留设施工缝,倾倒混凝土时应先边角后中间,确保混凝土充满模板各个角落,防止一侧倾倒时混凝土挤压钢筋造成柱插筋的位移。浇筑过程中对混凝土振捣,振捣采用行列式插点次序移动,防止漏振,间隔20~30分钟以后,对砼进行二次复振。且在浇灌过程中要将泌水及时抽排。在框架结构每层每段施工时,混凝土浇筑顺序是先浇柱,后浇梁板。浇注柱时,应现在底部填以50-100厚与混凝土成分相同的水泥砂浆,以避免构件下部由于砂浆含量减少而出现蜂窝、麻面、漏石等质量缺陷。为防止砼的离析,柱混凝土浇筑采用分层浇注的方法,每次的浇注高度不得超过0.5m,当柱高超过2m时采用串筒浇筑。梁板浇筑并肩从顺长方向由远而近向后退浇筑。砼振捣时,振动棒应交错有序,快插慢拔,不能漏振,也不得过振,振动时间控制在20—30秒。在有间歇时间差的砼界面处,为使上、下层砼结合成整体,振动器应伸入下层砼5cm,特别要加强墙、柱接槎处及钢筋较密处的振捣,以确保砼无烂根、蜂窝、麻面等不良现象。楼板采用平板振动器振捣。柱施工缝留设在梁底,有主次梁的楼板应顺着次梁的方向浇筑,施工缝留在次梁跨中1/3范围内,并留成直槎,单向板施工缝留设在平行于短边的任何位置,双向板施工缝根据设计要求留设。另外关于混凝土浇注的具体要求:施工缝应在施工前确定(如前提到),独立承台基础争取一次浇注成型,不留施工缝,图8-18;因为一层柱较高,宜分两次浇注,在柱模板高1/2处预留浇注口,用溜槽向口内下料。第一次浇注至柱高的1/2顶面,第一次浇注完毕后,严密封堵浇注口模板。第二次浇注至楼板的上表面;因为混凝土自由倾落高度大于2m时,采用窜筒或溜槽下料;梁柱核心区配筋密集,应按小于钢筋最小净距1/3选择混凝土石子粒径,即采用细石混凝土,在开工时在供货合同中对商品混凝土厂家提出试配要求。梁、柱交接处混凝土强度等级不同,采取如下方法浇注柱混凝土,以保证柱和梁高重叠处柱的有效断面混凝土为柱的设计强度等级如图8-19,楼梯混凝土浇筑法如图8-20。
图8-18基础独立承台混凝土斜面分层浇筑法图8-19梁柱混凝土浇筑方法图8-20楼梯混凝土浇筑方法8.6.6.4混凝土试块留置及养护1、试块留设:每层每个流水段每班留试块组数符合规定。本工程砼采用的是商品砼,故砼的试块必须采取两决随要抽样制作,第一次在砼搅拌站,第二次在施工现场,留置组数按下面执行。1)每拌制100盘且不超过100m3的同配合比的砼,其取样不得少于一次。
2)每工作班拌制的同配合比的砼不足100盘时,其取样不得少于一次。3)每一现浇楼层段同配合比的砼,其取样不得少于一次。砼试块制作应在浇筑地点取样制作,并标明砼设计强度、结构部位编号、浇筑日期等。标准养护放在现场试验室内进行,同条件养护与构件同等条件下养护。试块做同条件与标准养护28天,按时试压。2、混凝土养护:砼的养护采用人工自然养护法。在砼浇筑完毕后的12h以内对砼加以覆盖和浇水养护,养时间当砼中无外加剂掺入时,不得少于7昼夜,当砼中有外加剂掺入时,不得少于14昼夜。8.6.7脚手架工程本工程外架采用双排扣件式钢管落地式脚手架,主要用于结构和装修阶段的安全防护和提供操作平台。采用钢管满堂脚手架上平铺跳板,浇筑独立基础承台混凝土;外围梁柱绑钢筋支模、外墙砌筑、外墙面保温面层和装饰施工搭设双排钢管脚手架(钢管直径48mm),脚手架底层立杆设预制混凝土垫块支撑或垫块下地面素土夯实;外双排脚手架内外排距选1m,立杆纵距离3.75m,步距1.95m,沿建筑全高贯通布置剪刀撑。连墙件竖向间距3m,水平间距3.6m,外挂密目安全网防护(见图8-21)。脚手架的步距应和楼层层高相对应(即步距的整倍数等于层高);脚手架的立杆纵距应和框架纵向跨度相对应(即立杆纵距的整倍数等于框架纵向跨度)。立杆根部安装扫地杆,用扣件与立杆扣紧。图8-21外双排扣件钢管脚手架设置方法
内框架支模可采用满堂脚手架支撑体系;内墙砌筑搭设单排脚手架;内墙天棚抹灰采用马蹬上搭跳板做操作平台;因为一层层高较高,天棚抹灰搭设满堂脚手架;严格按工种操作规程、安全构造连接方法搭设脚手架。架体做好防雷接地。使用前,严格检查架体节点连接的牢固性、扣件的拧紧程度、跳板搭设是否稳定。无安全隐患后,方可使用。雨后,严格检查脚手架的稳定性。8.6.7.1脚手架的搭设和拆除1、搭设顺序为:做好搭设的准备工作→地基处理→放置纵向扫地杆→逐根树立立杆,随即与纵向扫地杆扣牢→安装横向扫地杆,并与立杆或纵向扫地杆扣牢安装第一步大横杆→安装第一步小横杆→第二步大横杆→第三步小横杆→加设临时抛撑(上端与第二步大横杆扣牢,在装设两道联墙杆后方可拆除)→第三、四步大横杆和小横杆→设置联墙杆→接立杆→加设剪刀撑铺脚手板→绑护身栏杆和挡脚板→立挂安全网2、拆除顺序为:安全网→护身栏杆→挡脚板→脚手板→小横杆→大横杆→立杆联墙杆→纵向支撑8.6.7.2搭设要求1、钢管扣件脚手架搭设中应注意地基平整,底部设置底座和垫板,并有可靠的排水措施,防止积水浸泡地基。2、立杆之间的纵向间距,双排设置时里排立杆离墙0.4到0.5米里外排之间立杆间距1.5米左右。对接时需用对接扣件连接,相邻的立杆接头要错开。立杆的垂直偏差不得大于架高的1/200。3、上下两层相连大横杆之间的间距为1.9米,大横杆杆件之间的连接应用对接扣件连接。与立杆之间应用直角扣件连接,纵向水平高差不得大于50mm。4、小横杆之间的间距不大于1.5米。双排设置时小横杆端头离墙距离50mm到100mm。小横杆与大横杆之间用直角扣件连接。5、斜撑与地面的夹角宜为45°到60°范围内,交叉的两根斜撑分别通过回转扣件扣在立杆及小横杆的伸出部分上,以避免两根斜撑相交时把钢管别弯。斜撑的长度较大,因此除两端扣紧外,中间尚需增加2到4个扣节点。6、联墙点的位置设置在与立杆和大横杆相交的节点处,离节点间距不宜大于30cm。在结构边梁上过中线位置预埋Ф48×3.5钢管。短钢管两端分别用直角扣件与预埋钢管及大横杆相连。结构边梁上水平方向每4m设置一个,联墙拉杆水平方向间距4m,垂直方向隔层设置。
8.6.7.3脚手架的防护脚手架底部采用木夹板全封闭,架体与建筑物的空隙采用平网防护,脚手架外架立面采用密目式绿色安全网,水平方向作业层按结构进度满铺脚手板,由于架体较高,需加设防雷击措施,具体方法是:在主体底层选定四个转角,将转角处的结构钢筋与脚手架连接。8.6.7.4脚手架的验收脚手架应由架子工严格按规范搭设,搭设前进行安全技术交底,脚手架主要受力杆件材质应一致,严禁钢木混用。脚手架应分部、分段按施工进度验收,验收合格后方可投入使用。8.6.8砌筑工程本工程砌体采用煤矸石空心砌块,砌块进场应进行抽样试验,合格后方可使用。施工顺序:一般主体框架完成近一半时,其下部已完各层框架模板拆除后,具备砌墙工作面,此时,从一层开始进入,向上砌筑各层墙体。上部框架继续向上施工。下部砌筑和上部框架组织了搭接(类似抹灰的自下而上的流向),缩短了工期。8.6.8.1施工工艺流程:弹线→排砖撂底→立皮数杆→挂线砌筑→清扫墙面8.6.8.2施工要点(1)、炉渣空心砌块进场后按规格分别堆放整齐,堆置高度不宜超过2m,采取遮盖等有效措施防止雨淋,施工时的含水率小于20%;(2)、砌块由塔吊运至各楼层。施工前应复核结构轴线,符合后方可弹出墙体细部尺寸线;(3)、施工前应复核结构轴线,符合后方可弹出墙体细部尺寸线;(4)、墙体底部砌200mm粘土砖;(5)、砌筑时上下错缝,采用整块顺砌的方法,搅拌砂浆时需挂配合比牌,计量准确,灰缝横平竖直,砂浆饱满,水平灰缝厚度不得大于15mm,垂直灰缝不得大于20mm;(6)、不同干密度和强度等级的加气混凝土砌块不得混砌,也不得和其他砖、砌块混砌.8.6.8.3质量标准主控项目:(1)
使用的原材料和砌块的品种,标号必须符合设计要求,加气混凝土砌块的质量应满足有关材料技术性能指标,并有出厂合格证。(2)砂浆的品种、强度必须符合设计要求,砌体砂浆必须密实饱满,其中任意一组试块的强度不小于0.75fm·k。(3)转角处必须同时砌筑,严禁留直槎,如必须留槎时应留成斜槎。8.6.8.4质量要求:(1)通缝:每道墙3皮砌块的通缝不得超过3处,砌筑时上下错缝,搭接长度不宜小于砌块长度的1/3。(2)接槎:砂浆密实,砌块密实,砌块平顺,灰缝标准厚度为竖向灰缝15;水平灰缝10,过小或过大的灰缝缺陷不得大于5处。(3)拉结筋(或拉结带):间距、位置、长度应符合设计要求。留置位置、间距偏差不得超过一皮砌块。墙、柱拉筋的连接方法、构造柱和梁的拉结方法见后图8-22。图8-22墙柱拉结筋连接方法8.6.9屋面工程整个屋面化分为一个施工段。施工顺序:找平层→卷材防水层→屋面找平层→铺设保温层→找平层→卷材隔气层
8.6.9.1屋面找平层:1、工艺流程:基层清理→管根封堵→标高坡度弹线→洒水湿润→施工找平层(水泥砂浆及沥青找平层)→养护→验收。2、施工方法:1)基层清理:将结构层、保温层上表面的松散杂物清扫干净,凸出基层表面的灰渣等粘结杂物要铲平,不得影响找平层的有效厚度。2)管根封堵:大面积做找平层前,应先将出屋面的管根、变形缝、屋面暖沟墙根部处理好。3)抹水泥砂浆找平层:抹找平层水泥砂浆前,应适当洒水湿润基层表面,主要是利于基层与找平层的结合,但不可洒水过量,以免影响找平层表面的干燥,防水层施工后窝住水气,使防水层产生空鼓。所以洒水达到基层和找平层能牢固结合为度。4)贴点标高、冲筋:根据坡度要求,拉线找坡,一般按l~2m贴点标高(贴灰饼),铺抹找平砂浆时,先按流水方向以间距l~2m冲筋,并设置找平层分格缝,宽度一般为20mm,并且将缝与保温层连通,分格缝最大间距为6m。铺装水泥砂浆:按分格块装灰、铺平,用刮扛靠冲筋条刮平,找坡后用木抹子槎平,铁抹子压光。待浮水沉失后,人踏上去有脚印但不下陷为度,再用铁抹子压第二遍即可交活。找平层水泥砂浆一般配合比为1∶3,拌合稠度控制在7cm。5)养护:找平层抹平、压实以后24h可浇水养护,一般养护期为7d,经干燥后铺设防水层。8.6.9.2防水卷材铺贴1、工艺流程(热熔法施工):清理基层→涂刷基层处理剂→铺贴卷材附加层→铺贴卷材→热熔封边→蓄水试验→保护层2、施工方法:1)清理基层:施工前将验收合格的基层表面尘土、杂物清理干净。2)涂刷基层处理剂:SBS改性沥青卷材施工,按产品说明书配套使用,基层处理剂是将沥青胶粘剂加人工业汽油稀释,搅拌均匀,用长把滚刷均匀涂刷于基层表面上,常温经过4h后,开始铺贴卷材。3)附加层施工:一般用热熔法使用改性沥青卷材施工防水层,在女儿墙、水落口、管根、檐口、阴阳角等细部先做附加层,面层卷材铺贴至“四根”处向上粘贴250mm以上,收头满粘严密。女儿墙立面卷材满贴至女儿墙顶部,卷材收口压至压顶之下;且卷材伸入雨水口粘贴。4)
铺贴卷材:卷材的层数、厚度应符合设计要求。多层铺设时接缝应错开。将改性沥青防水卷材剪成相应尺寸,用原卷心卷好备用;铺贴时随放卷随用火焰喷枪加热基层和卷材的交界处,喷枪距加热面300mm左右,经往返均匀加热,趁卷材的材面刚刚熔化时,将卷材向前滚铺、粘贴,搭接部位应满粘牢固,搭接宽度满粘法为80mm。卷材铺贴过程中,严格检查卷材的粘贴严密程度、搭接宽度、附加层、收头质量5)热熔封边:将卷材搭接处用喷枪加热,趁热使二者粘结牢固,以边缘挤出沥青为度;末端收头用密封膏嵌填严密。最后,等到屋面全部完工后,进行洒水实验。然后,封堵雨水口,向屋面内注水,做渗水试验,合格后,清空雨水口。8.6.9.3屋面保温层施工屋面基层干燥后,铺设挤塑板保温层。接缝拼接严密。女儿墙根部、出屋面框架柱根部、和出屋面楼梯电梯间外墙面根部、出屋面管道根部(此处简称“四根”)保温层铺设操作要精细、严密;挤塑板保温层上的水泥砂浆找平层铺抹应平整、粗糙。“四根”处找平层应抹成圆角过渡;找平层铺抹时,按设计坡度向雨水口排坡。1、工艺流程:基层清理→弹线找坡→管根固定→隔气层施工→保温层铺设→抹找平层2、施工方法:1)基层清理:预制或现浇混凝土结构层表面,应将杂物、灰尘清理干净。2)弹线找坡:按设计坡度及流水方向,找出屋面坡度走向,确定保温层的厚度范围。3)管根固定:穿结构的管根在保温层施工前,应用细石混凝土塞堵密实。4)隔气层施工:2~4道工序完成后,设计有隔气层要求的屋面,应按设计做隔气层,涂刷均匀无漏刷。5)保温层铺设:80厚聚苯乙烯保温板6)板块状保温层铺设:干铺板块状保温层:直接铺设在结构层或隔气层上,分层铺设时上下两层板块缝应错开,表面两块相邻的板边厚度应一致。一般在块状保温层上用松散料湿作找坡。8.6.10装饰工程施工顺序:楼地面按每一楼层自然划分为一施工段。各层地面施工采用自上而下的施工顺序,即从顶层开始依次向以下各层施工;卫生间防水地面完工后,施工卧室、起居室、商铺地热地面。
地热地面施工顺序:铺设地热管道→浇注地面混凝土楼梯玻化砖地面应在卧室、起居室、商铺地热地面及天棚墙面抹灰完工后铺设,以利于成品保护。装饰工程采用室内与室外同时进行,室外自上而下,室内先顶棚抹灰,在墙面抹灰,最后地面施工。8.6.10.1楼地面工程本工程采用现浇水磨石楼地面施工时,首先在板上凿毛,或涂刷界面处理剂。基层表面应粗糙,洁净和湿润,并不得有积水现象。面层铺设前,应在水泥砂浆基层上按面层分格或按设计要求的分格和图案设置分格条。镶嵌分格条时,用靠尺比齐,用水泥稠浆在嵌条的两边予以粘埋牢,高度应比嵌条低3mm。铺设前,在基层表面刷一遍与面层颜色相同的、水灰比为0.4~0.5的水泥砂浆做结合层,随刷随铺水磨石拌合料。其铺设厚度要高出分格嵌条1~2mm。要铺平整,用滚筒滚压密实。待表面出浆后,再用抹子抹平。水磨石面层使用磨石机分次磨光,开磨前先试磨,以表面石粒不松动方可开磨。水磨石面层的上蜡工作在不影响面层质量的其他工作全部完成后进行。上蜡后铺锯末进行养护。8.6.10.2室内抹灰室内抹灰施工顺序:天棚→墙面→地面抹灰前,先清理墙面和地面基层,提前一天浇水润湿墙面。抹灰施工方法:找规矩,贴灰饼,冲筋,然后,以冲筋为基准,大面积刮抹、压实、压平。随抹随检查墙面垂直度、平整度、阴阳角方整度,有偏差及时修整。大面抹灰开始前,应做“样板间”示范。1、工艺流程基层处理→打巴出柱抹护角→润湿墙面→抹底糙灰→抹墙裙或踢脚线底糙灰→抹墙裙或踢脚线中层糙灰→插入天棚、地面施工→润湿墙面→抹罩面灰2、施工方法墙面洒水湿润。吊垂直,贴饼充筋,抹找平层,用刮板刮平,木抹子压实抹平。按要求做门窗的水泥砂浆护角。待底层砂浆六七成干后,做罩面。用刮板刮平,用铁抹子压实压光。3、施工要点:
抹灰前墙面清理干净,先找好规矩,四角规方、横线找平、立线吊直、弹出准线和踢脚板线;不同材料交接处加钉钢筋网;基层为混凝土时,抹灰前先刮素水泥浆一道,加气混凝土砌块基层抹石灰砂浆时,先刷107胶溶液一道,抹混合砂浆时先刷掺107胶的水泥浆一道;采用水泥砂浆面层时,须将底子灰表面扫毛,面层注意接搓,表面压光不得少于两遍,罩面后进行洒水养护;外墙窗台、雨蓬、阳台、压顶和突出腰线灯,上面根据设计要求做流水坡度,下面做滴水线。8.6.10.3外墙面装饰工程施工顺序:水泥砂浆找平→粘贴苯板→苯板面层抹灰→粘玻璃纤维网→刷涂料1.水泥砂浆找平外墙砌体完工后,在外墙砌体表面抹水泥砂浆基层。该基层即为苯板粘贴的基层,且对苯板粘贴和后期面层抹灰起定型作用。所以,抹之前,应严格找规矩。使其大面垂直平整、墙阴阳角顺直。2.粘贴苯板从女儿墙向下粘贴聚苯保温板(称苯板)。苯板与基层的粘贴采用点粘法。粘贴时,板间接缝严格挤密。采用石英砂和胶粉配制的砂浆粘贴。外墙大面每块苯板与基层粘接9点,粘接面积不少于40%。外墙角、外窗傍处对接的苯板与基层的粘接点不少于12点,即粘接面积不少于60%.总之,外墙苯板的粘贴要形成空间上的连续密封的整体,以达到保温节能的效果。3.苯板面层抹灰外墙苯板面层抹灰采用从女儿墙起自上而下的抹灰顺序。每一楼层的施工顺序,应是上步架刷涂料,下部架抹水泥胶料砂浆。水泥石英砂胶料抹薄基层,基层上粘玻璃纤维网,网上再抹一层薄胶料。立面相间刷乳白色、浅棕色、兰灰色、浅褐色、米黄色外墙涂料。外墙苯板粘接牢固、接缝严密、表面平整等各项质量合格后,做苯板面层抹灰。抹灰时,基层薄胶料砂浆抹完后,即刻粘接玻璃纤维网。稍停后,在网上抹面层水泥胶料砂浆。水泥胶料砂浆有一定强度后,刮腻子补平表面。然后,开始滚涂或刷涂面层涂料。涂刷均匀,颜色一致。为防止工程使用后,墙面涂料层裂缝,应选择弹性涂料。应抢在入冬前完成外墙抹灰工程(包括室外散水、台阶)。防止受冻。4、外墙贴砖外墙贴砖,
原材料必须有出厂合格,并经验收后方可使用。面砖施工时要求,湿作业已完并具有一定强度,环境比较清洁干燥,基层含水度必须小于10%。基层验收合格后再进行。大面积施工前应事先做样板间经有关部门检查鉴定合格后方可组织班进行大面积施工。8.6.10.4门窗工程砌筑墙体同时,安门窗框,即在内外墙抹灰之前将门窗框安好。安装窗框时,上下层窗框挂线找直安装,使下窗在同一条垂线上。窗框和墙之间的空隙用保温材料填塞严密。然后打密封胶、封闭。内墙天棚、墙面、地面抹灰完工后,安门窗玻璃,刷内门油漆。1、木门框安装采用后塞口的施工方法:1)门框安装前,应进行复检校正规方,钉好拉条,对于无下坎的门框,应加钉水平拉条,防止在安装过程中变形,根据门框的尺寸标高,方向在墙上划出窗口位置线,有贴脸的门框要注意抹灰厚度,避免接槎不平。2)门框的安装标高,以墙面上弹的+50cm水平线为依据,用木楔将框临时固定在门洞口内,用水平尺校水平,用线坠校正垂直。3)划线:按设计要求尺寸、标高和方向划出窗的位置线,并将组合成的阳台窗事先组装好,并仔细核对尺寸。2、金属推拉窗安装后塞口的施工方法:1)立塑钢窗:先用木楔临时固定,安好铁脚后拉水平通线进行调整,要求上框离过梁2cm。左右灰缝一致,并用水平尺及靠尺板校对。拉结片距窗口上下200mm位置各1道,其余间距不大于300mm。2)锚固:上边用射钉枪锚固到砼墙上。两侧用膨胀螺栓锚固。3)安装五金配件:抹灰后,将窗五金配件安装牢固,不得遗漏。8.7工程总体质量保证措施8.7.1基础工程1、基础工程的钢筋、模板、砼分项工程应遵守主体工程的钢筋、模板、砼工程的质量控制措施。2、作好基坑排水,防止地面水流入基坑,以避免在有积水、泥浆的情况下施工砼。3、绑扎钢筋时,按设计留足保护层,不得有负误差。应用砂浆垫块,严禁使用钢筋当垫块或将钢筋用铁钉、铅丝直接固定在模板上。8.7.2主体工程
8.7.2.1模板工程1、进行技术交底:交图纸、交方法、交规程、交标准。2、每次支模前,应对模板材料验收,不符合要求的应更换或修复,不能滥竽充数。3、班长、工长、自检员应随时对支模操作进行检查,发现问题及时纠正。8.7.2.2钢筋工程1、检查出厂质量证明书及进场复检报告,证明进场材质合格。2、加强对施工人员的技术交底,使其执行施工规范要求和设计要求。3、严格按照图纸和配料单下料和施工。4、楼板钢筋施工前,应预先弹线并检查基层的上道工序质量,加强工序的自检和交接检查。5、对使用的机具应经常检测和调整。6、焊接人员必须持证上岗,正式施焊前必须按规定进行焊接工艺试验,同时检查焊条、焊剂的质量,焊剂必须烘干。7、焊接钢筋端头不整齐的要切除,焊后夹具不宜过早放松。根据钢筋直径选择合理的焊接电流和通电时间。8、每批钢筋焊完后,按规定取样进行力学试验和检查焊接外观质量,合格后,才能进行绑扎。8.7.2.3混凝土工程1、检查混凝土出厂合格证及试验报告,必须保证各项指标均达合格。2、浇筑前应检查钢筋位置和保护层厚度,注意固定垫块,垫块位置必须合理,分布均匀。3、预留洞处应在两侧同时下料,采用正确的振捣方法,严防漏振。4、为防止钢筋移位,振捣时严禁振捣棒撞击钢筋,操作不得踩踏钢筋,以免模板变形或预埋件脱落。5、砼浇筑后12小时内覆盖浇水养护,在砼强度达1.2MPa后方可在已浇筑的结构上走动。6、大体积砼浇筑时应根据工程特点采用分段分层浇筑方法,控制浇筑厚度。8.7.3装饰工程1、审查图纸,根据工程特点和现场具体条件制定施工方案,施工方案中应包括工期、施工顺序和施工方法。2、做好材料的试验、检验和试配工作。
3、做好装饰节点的大样设计,做好装饰样板间、样板块,经甲方、监理等有关部门验收合格后方能大量施工。4、加强施工过程的检查,对违反操作规程和达不到标准的予以及时纠正。5、装饰各分部完成后应加强成品保护,避免损坏。8.8安全文明施工8.8.1安全管理的实施1、建立以公司总经理挂帅,分管生产的副总经理和各职能门负责人组成的公司安全领导小组,协调部门与项目间的关系,监督施工中安全防范措施的实施。并按照安全管理体系建立相应的安全责任制(见项目安全管理职责系统图)。2、实现五无目标(一无因工伤亡、重伤和重大机械设备事故二无火灾事故、三无重大违法犯罪案件、四无环境污染和噪音扰民、五无施工料具浪费现象)。3、设置专职安全员,负责日常的安全检查、安全巡视和安全教育。4、严格执行各分项工程的安全技术交底。5、建立安全检查制:公司每月组织一次安全生产大检查,项目部每月组织两次不定期的安全生产检查,班每天组织岗前安全生产检查,发现问题及时定人、定时、定措施进行整改。6、建立进场工人安全教育制度,凡进场参加本工程施工的人员,必须经过安全教育方能上岗。8.8.2高空作业安全措施1、应逐级进行安全技术教育及交底,落实所有安全技术措施和人身防护用品,未经落实不得进行施工。2、高空作业所需料具,设备等根据施工进度随用随运,禁止超负载乱堆乱放。3、高空作业人员须经过专业技术培训及专业考试合格,持上岗并须体检合格。4、高空作业人员所用的工具应随时放入工具袋内,严禁高空相互抛掷,传递。5、脚手板必须满铺。6、高耸金属物,外脚手架应事先设置避雷装置,遇6级以上大风或雷雨、浓雾时禁止高空作业。雨季施工和冬季下霜、下雪后应对脚手板进行清理和采取防滑措施。在进行上、下立体交叉作业时首先必须具有一定左、右方向的安全间隔距离,不能确实保证此距离就应设能防止附物伤害下方人员的防护层。
8.8.3塔吊的安全措施1、塔吊的司机、指挥应持证上岗。安、拆队伍必须取得资格证,必须制定安、拆方案和进行技术交底,安装完毕后应经主管部门的验收。电气安全应符合《施工现场临时用电安全技术规范》,塔吊运行必须有专人指挥,并按规定有明确的信号。2、塔吊:确保安全限位装置(四限位,两保险)齐全及性能良好,应有防止大风的措施。8.9成品保护措施8.9.1加强施工现场操作人员的职业道德教育,严禁损坏已完的建筑产品,如果出现应预以罚款处理,并赔偿其经济损失。8.9.2砼浇筑完毕,应采取适当的保护措施,防止砼遭到损伤。具体措施为:维护正常养护,满足拆模要求,限制外加荷载,防止意外损伤,防止表面污染。8.9.3避免在墙面棚抹灰后遭受施工撞击、振动和污染,故抹灰后不准再猛凿、开槽打洞。楼地面中,块材面及水靡石楼地面施工完后,采用撒锯沫粉覆盖保护,待交工时再清除锯沫粉。8.9.4楼梯间的装饰施工从上往下进行,已施工完的梯步、扶手分别用三角木隔垫和布包等措施,防止损坏棱角、油漆等。门窗四周墙及柱的阴角用水泥砂浆做成弧形护园角。8.9.5凡土建工程已完工的房间均应及时上锁,交付给安装单位进行灯具、设备的安装。整个楼层在土建、安装工程均已完成后,对楼层加以封闭。8.9.6土建收尾阶段每四层派一专人管理,负责已完成产品的保护工作和门锁的保管。8.10施工进度计划表见附表38.11主体施工平面布置图见附表4
结语我的设计题目是八层钢筋混凝土框架结构。整个设计工作包括二个部分:结构设计,施工设计。其中结构部分设计主要包括框架梁,柱设计,屋面板,楼面设计,基础设计,楼梯设计;施工设计包括一份投标书和施工组织设计。此结构主要的特点是屋面采用卷才防水,基础采用预制桩基础,独立承台,施工比较简单通过这次毕业设计,是使我把大学四年所学的知识综合运用起来,还学到了许多以前没接触的专业知识,此次设计,由从结构设计到施工设计的连贯练习,相当于我们走向工作岗位的提前真实培训,使四年学到的专业知识有进一步的和实际工作联系了。土木工程专业涉及知识面广,比较难学,因此在这里忠心的感谢老师多我的指导和帮助。在设计过程中,由于经验不足以及时间仓促,缺点和错误在所难免,敬请老师给予批评指正。谢谢!
致谢为期十四周的毕业设计即将结束,大学四年的学习生涯即将画上句号,我们也即将走向各自的工作岗位。在这最后的十三周里,毕业设计使我们在大学四年所学的专业知识得到了充分的运用,使我们把四年所学的专业理论知识和实际紧密的结合起来。通过这次的毕业设计,我们更加熟练地掌握了相关的专业知识,理论知识得到进一步巩固,我们学到了许多我们以前没有涉及的的专业知识,尤其是对我们专业的相关规范有了进一步的了解和掌握。这次的毕业设计得到了老师的指导和帮助,可以说我们的每一步设计都是在老师的指导和帮助下完成的。在此我衷心的感谢老师对我的帮助和教育,对老师的辛勤工作和无私的奉献表示诚挚的谢意!在这次的毕业设计中,我们不仅综合地运用了四年来所学的专业理论知识,而且对我们本专业的知识有了更好的掌握,这次毕业设计是我们跨出学校走向工作岗位、走向专业领域的一个必要阶段,使我受益匪浅。这次的毕业设计使我在专业上有了很大的飞跃,使我学习、掌握了CAD、梦龙、广联达、PKPM等专业软件,使我的专业知识得到了升华。在我此次的毕业设计中,在结构设计阶段,我得到刘娜老师的指导和帮助,在施工设计阶段,我得到王坦老师的指导和帮助。他们对工作孜孜不倦,对学生认真负责,抽出休息时间对我们进行悉心的指导和帮助,在这里我再次对他们表示诚挚的感谢!同时向给予我帮助的所有老师表示衷心的感谢!学生:王建2013年6月21日
附录附录一:框架梁内力组合表附录二:框架柱内力组合表附录三:施工进度计划表附录四:施工现场平面布置图
参考文献[1]GB50010.混凝土结构设计规范.北京:中国建筑工业出版社,2010.[2]GB/T50105.建筑结构制图标准.北京:中国建筑工业出版社,2010.[3]GB50009.建筑结构荷载规范.北京:中国建筑工业出版社,2012.[4]GB5001l.建筑抗震设计规范.北京:中国建筑工业出版社,2010.[5]JGJ3.高层建筑混凝土结构技术规程.北京:中国建筑工业出版社,2010.[6]GB50007.建筑地基基础设计规范.北京:中国建筑工业出版社,2011.[7]JGJ94.建筑桩基技术规范.北京:中国建筑工业出版社,2008.[8]孙维东等.混凝土结构设计.北京:机械工业出版社,2012.[9]梁兴文,史庆轩.土木工程专业毕业设计指导.科学出版社,2009.[10]包世华.结构力学(下册).武汉:武汉工业大学出版社,2009.[11]张誉.混凝土结构基本原理.北京:中国建筑工业出版社,2010.[12]丰定国,王社良.抗震结构设计.武汉:武汉工业大学出版社,2010.[13]赵明华.土力学与基础工程.武汉:武汉工业大学出版社,2010.[14]赵志缙.高层建筑施工手册.上海:同济大学出版社,2007.[15]上海市筑业联合会等.建筑工程质量控制与验收.北京:建筑工业出版社,2008.[16]北京建工集团.建筑分项工程施工工艺与标准.北京:建筑工业出版社,2006.[17]中华人民共和国国家标准.建设工程工程量清单计价规范.北京: 中国计划出版社,2008.[18]吉林省建设厅.吉林省建筑工程定额.长春:吉林人民出版社,2006、2009[19]吉林省建设厅.吉林省装饰装修工程定额.长春:吉林人民出版社,2006、2009[20]吉林省建设厅.吉林省建设工程材料预算价格.长春:吉林人民出版社,2006、2009[23] 吉林省建设厅.吉林省建设工程费用定额.长春:吉林人民出版社,2006、2009[24] 陈建民.建设工程量清单计价编制要解与实例.合肥:安徽科学技术出版社.2003
'
