引水隧洞施工组织设计要点

  • 35页
  • 关注公众号即可免费下载文档
  1. 1、本文档共5页,可阅读全部内容。
  2. 2、本文档由网友投稿或网络整理,如有侵权请及时联系我们处理。

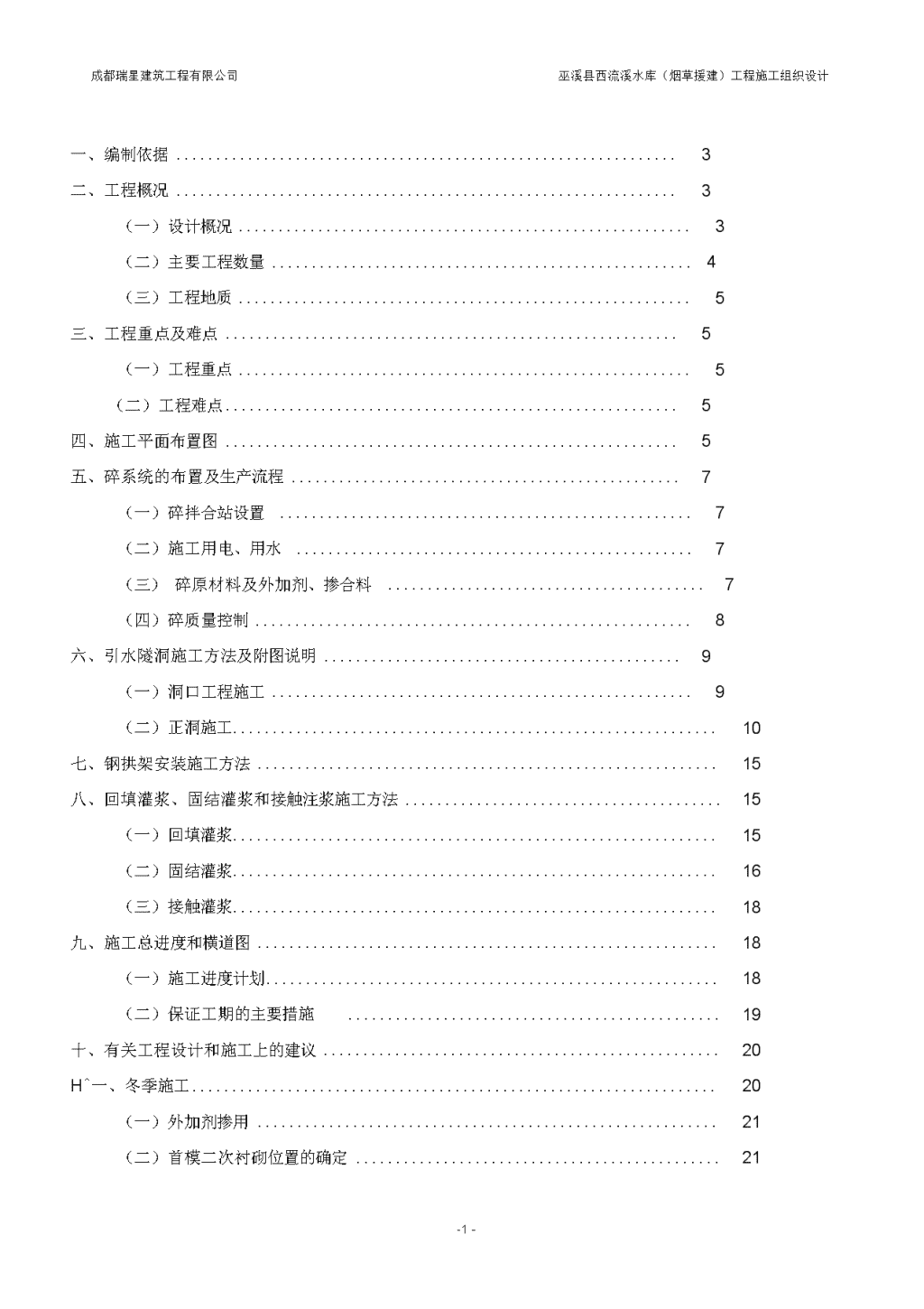

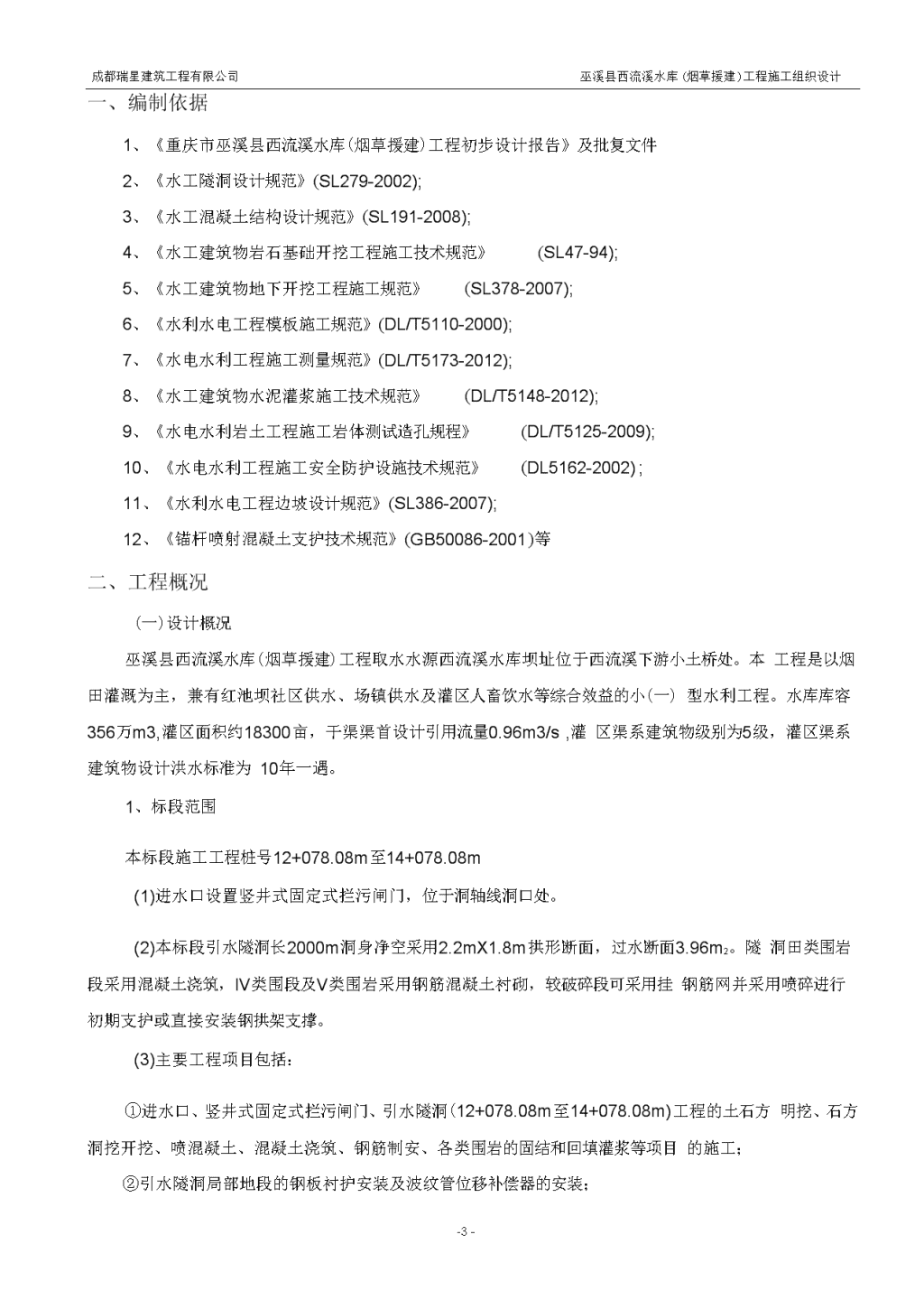

'成都瑞星建筑工程有限公司巫溪县西流溪水库(烟草援建)工程施工组织设计一、编制依据3二、工程概况3(一)设计概况3(二)主要工程数量4(三)工程地质5三、工程重点及难点5(一)工程重点5(二)工程难点5四、施工平面布置图5五、碎系统的布置及生产流程7(一)碎拌合站设置7(二)施工用电、用水7(三)碎原材料及外加剂、掺合料7(四)碎质量控制8六、引水隧洞施工方法及附图说明9(一)洞口工程施工9(二)正洞施工10七、钢拱架安装施工方法15八、回填灌浆、固结灌浆和接触注浆施工方法15(一)回填灌浆15(二)固结灌浆16(三)接触灌浆18九、施工总进度和横道图18(一)施工进度计划18(二)保证工期的主要措施19十、有关工程设计和施工上的建议20H^一、冬季施工20(一)外加剂掺用21(二)首模二次衬砌位置的确定21-1- 成都瑞星建筑工程有限公司巫溪县西流溪水库(烟草援建)工程施工组织设计(三)保温措施及过程控制21十二、工程质量保证措施22(一)质量保证体系及职责22(二)质量目标23(三)质量保证措施23十三、保证施工安全的技术及组织措施29(一)安全体系的建立29(二)安全目标30(三)保证措施30十四、进场的施工机械设备名称、规格、数量汇总表34十五、文明施工保证措施34十六、环境保护方案及措施35-1- 成都瑞星建筑工程有限公司巫溪县西流溪水库(烟草援建)工程施工组织设计一、编制依据1、《重庆市巫溪县西流溪水库(烟草援建)工程初步设计报告》及批复文件2、《水工隧洞设计规范》(SL279-2002);3、《水工混凝土结构设计规范》(SL191-2008);4、《水工建筑物岩石基础开挖工程施工技术规范》(SL47-94);5、《水工建筑物地下开挖工程施工规范》(SL378-2007);6、《水利水电工程模板施工规范》(DL/T5110-2000);7、《水电水利工程施工测量规范》(DL/T5173-2012);8、《水工建筑物水泥灌浆施工技术规范》(DL/T5148-2012);9、《水电水利岩土工程施工岩体测试造孔规程》(DL/T5125-2009);10、《水电水利工程施工安全防护设施技术规范》(DL5162-2002);11、《水利水电工程边坡设计规范》(SL386-2007);12、《锚杆喷射混凝土支护技术规范》(GB50086-2001)等二、工程概况(一)设计概况巫溪县西流溪水库(烟草援建)工程取水水源西流溪水库坝址位于西流溪下游小土桥处。本工程是以烟田灌溉为主,兼有红池坝社区供水、场镇供水及灌区人畜饮水等综合效益的小(一)型水利工程。水库库容356万m3,灌区面积约18300亩,干渠渠首设计引用流量0.96m3/s,灌区渠系建筑物级别为5级,灌区渠系建筑物设计洪水标准为10年一遇。1、标段范围本标段施工工程桩号12+078.08m至14+078.08m(1)进水口设置竖井式固定式拦污闸门,位于洞轴线洞口处。(2)本标段引水隧洞长2000m洞身净空采用2.2mX1.8m拱形断面,过水断面3.96m2。隧洞田类围岩段采用混凝土浇筑,IV类围段及V类围岩采用钢筋混凝土衬砌,较破碎段可采用挂钢筋网并采用喷碎进行初期支护或直接安装钢拱架支撑。(3)主要工程项目包括:①进水口、竖井式固定式拦污闸门、引水隧洞(12+078.08m至14+078.08m)工程的土石方明挖、石方洞挖开挖、喷混凝土、混凝土浇筑、钢筋制安、各类围岩的固结和回填灌浆等项目的施工;②引水隧洞局部地段的钢板衬护安装及波纹管位移补偿器的安装;-5- 成都瑞星建筑工程有限公司巫溪县西流溪水库(烟草援建)工程施工组织设计③标段内观测设备的检验、安装、调试与施工期的观测;④标段内的闸门、起闭机、拦污栅等金属结构设备的运输、保管、安装、埋设及调试;(二)主要工程数量如下表:主要工程数量表在舁厅P工程项目单位数量1石方开挖(隧洞)3m180002石方开挖(明挖)3m4003C15碎(底板,厚150mm3m6004C15碎(边墙,厚200mm3m7505C15碎(顶拱,厚200mm3m8006C25钢筋碎(边墙,厚300〜350mm3m7507C25钢筋碎(顶拱,厚300〜350mm3m8508C25钢筋碎(洞脸)3m59C20喷碎(顶拱支护,厚160mm3m15010C20喷碎(边墙支护,厚160mm3m12011C20喷碎(边坡支护,厚100mm3m2012回填灌浆(①38mm2m800013钢筋制安t13014工字钢(16型)t3515碎石(盲沟填充)3m9016塑料盲管(①100mmm200017聚氨酯泡沫(塞填)2m30018聚硫密封胶(勾缝)kg70019橡胶止水带m130020PVC排水管(①75mmm270021车商杆(①20mm长2.0m)根30022车商杆(①20mm长2.5m)根56023车苗杆(①20mm长3.0m)根1524隧洞钢筋网(①6mmt525边坡钢筋网(①6mmt0.526M7.5浆砌块石(支护)3m8027C15碎(截水沟)3m2028油毛毡2m1000(三)工程地质-5- 成都瑞星建筑工程有限公司巫溪县西流溪水库(烟草援建)工程施工组织设计引水隧洞布置在九坪村白岩湾山沟里,沿线山体雄厚,地形陡峻,海拔高度在1100〜1880m整片山脉田类围岩为主,其中分布少量辉绿岩、泥岩、灰岩、钙质胶结的砂岩,山脉中还分布有一些煤层。三、工程重点及难点(一)工程重点前期施工中重点是12+078.08m进水口覆盖层明挖,此项工作直接影响正洞施工进度;中期施工中的重点是引水隧洞主洞的掘进和衬砌;后期施工重点是如何确保金属结构设备的安全运输和正确安装。(二)工程难点1、引水隧洞总长2000ml后期施工中通风及出磴问题是本项目的一大难点;2、进水洞口覆盖层为板岩及分布的泥岩,洞口上方稳性不是很好,进洞需采用大量爆破及支护,顺利通过该覆盖层是本项目的一大难点;3、山脉中存在煤层,因山体海拔高,无山体中的围岩勘探资料,存在极大不稳定因素,且安全通过断层带的施工是本项目的又一大难点。4、钢板衬砌段的钢管安装技术难度大。四、施工平面布置图施工总平面布置图-5- 成都瑞星建筑工程有限公司巫溪县西流溪水库(烟草援建)工程施工组织设计^"#"-成都瑞星建筑工程有限公司巫溪县西流溪水库(烟草援建)工程施工组织设计施工总平面布置图^"#"- 成都瑞星建筑工程有限公司巫溪县西流溪水库(烟草援建)工程施工组织设计五、硅系统的布置及生产流程(一)碎拌合站设置本标段设碎拌合站1座,拌合站由一台JDY750型强制式拌合机,砂石料输送窗等组成,并配备ZL50装载机一台上料。拌合站设在引水隧洞进口的场地。(二)施工用电、用水1、施工用电引水隧洞进口端的施工用电架设10KWM力,并接至引水隧洞进口,为拌合站和引水隧洞施工提供电力。2、施工用水在引水隧洞进口端,就近修建一座抽水站,并引水隧洞进口端山坡上建一座蓄水池,以解决进口端施工用水。(三)碎原材料及外加剂、掺合料1、碎原材料(1)水泥购买水泥时,应有生产厂家本批产品的材质化验单,具各项技术性能指标必须符合现行的国家标准及有关行业标准的规定。选用与硅设计标号相适应的水泥标号。运输过程中,不同品种、标号的水泥不得混杂,并且应防止水泥受潮。在干燥地点建立水泥库,并做好排水沟、防潮层及通风措施。水泥到货后,马上标明品种、标号、出厂日期等分别堆放。水泥堆放距地面、边墙30cm以上,堆放高度不超过15袋。库存水泥量要能满足正常施工5—7天。(2)砂石砂石料直接在现场进行加工。砂石堆放场有良好的排水设施。对不同粒径的砂石分别进行堆放,并设置隔离设施,以免混杂和混入泥土等杂质。砂石堆放时采用分层堆放,避免堆成斜坡或锥体,以防止大小颗粒产生离析。(3)水本标段的天然来水,均可用来拌制和养护碎。但在使用天然矿化水前,要对水质进行检测,对化学成分超过规范要求的水不使用。(4)外加剂-9- 成都瑞星建筑工程有限公司巫溪县西流溪水库(烟草援建)工程施工组织设计为改善碎性能,提高硅质量,合理降低水泥用量,在硅中掺加适量外加剂。外加剂由专门的生产单位负责供应。运到工地的外加剂无论是固体、液体或粘膏状态,均要有包装和容器。包装上标明名称、用途和有效物质含量,并附有产品鉴定合格证书。在运输和存贮过程中,根据外加剂的性质采取相应措施避免污染、蒸发或损耗。(四)碎质量控制拌合站生产碎过程中,对硅质量进行全程控制,以保证碎质量完全满足相应规范要求。1、原材料控制原材料控制主要是利用试验手段对原材料进行质量检测,并使用检测结果符合相应质量标准的原材料。(1)水泥的使用应根据本批拌合的碎的设计标号选择相应的标号,而且应提前做试验,测出其各项技术性能指标是否符合相关标准。另外,对贮存时间超过3个月的水泥也要进行检测。对检测不合标准者降低标号使用或不使用。(2)砂石材料要在使用前对含泥量、含水率、有机杂质等进行检测。保证砂料泥质含量不超过3%硫化物、硫酸盐、云母等杂质含量不大于1%有机质含量颜色不深于标准色。同时,保证石材强度不低于60Mpa针片状含量不大于10%泥土粉尘不大于2%对泥土粉尘含量超标的砂石应过筛、冲洗,达标后再使用。(3)外加剂在使用前应经过试验,确定其性质、有效物含量、溶液配制方法和最佳掺量。并将其名称、来源、样品等资料和试验成果报告交监理工程师,经同意后才使用。溶液状外加剂必须用专门设施搅拌均匀再与碎进行拌合。(4)掺合料使用掺合料前,应对掺合料的颗粒细度等方面进行检测,对满足要求的掺合料进行试配,确定实际掺量。并在拌合前将相关资料结果交监理工程师同意后才使用。对各种原材料进行检测完毕后,根据所得检测结果进行配合比设计,确定碎配料单。碎拌和时,严格按照配料单计量。同时,坚持试验抽检,随时调整碎配料,以保证硅质量不因原材料的质量波动而降低。2、机械控制在拌合前,对碎拌和站进行全面检修,保证各个部分工作状态良好。电子计量保证配料误差不超过规范允许误差。拌和机必须按其铭牌规定转速运行,并保证足够的拌合时间,但也不应拌合过度。具体拌合时间根据试验确定并符合规范要求。同时,装载机上料也应及时、均匀。3、生产控制碎生产前,应对全体操作人员进行质量意识教育,竖立“质量就是生命”的观念。生产过-9- 成都瑞星建筑工程有限公司巫溪县西流溪水库(烟草援建)工程施工组织设计程中,设置一名专业试验员进行全程旁站监督,并随时取样进行检验。-9-成都瑞星建筑工程有限公司巫溪县西流溪水库(烟草援建)工程施工组织设计碎生产流程六、引水隧洞施工方法及附图说明(一)洞口工程施工1、洞口土石方施工(1)接中标通知书后,立即组织精测队按设计资料提供的三角网点及水准网点,进行全标段的控制测量和相邻标段隧洞轴线贯通控制测量,完全吻合设计资料提供的基本数据,且满足精度要求。按此精测资料进行洞口边、仰坡施工放样,(2)由于此引水隧洞洞口边、仰坡地质结构极硬,覆盖层较少,但开挖高差较大,采取分层自上而下进行。在开挖土石方的同时进行洞口截水沟的施工。(2)洞口覆盖层采用挖掘机挖装,自卸汽车运输,运至距洞口外指定的弃磴场。石方采用小炮松动爆破开挖人工配合清刷边坡。对弃磴场进行防护处理。2、边仰坡加固和防护对已开挖成型的边仰坡采用锚杆(①20mmL=3.0m,间距2.5m,梅花型布置),坡面在喷射混凝土前绑扎钢筋网(小6mnH距200mm<200mm对坡面进行加固处理和防护。3、进洞前洞口加固(1)进洞沿开挖轮廓线外距边缘线300mmt,施作双层超前锚杆(①20mmL=3.0m,间距1.5m,梅花型布置),挂钢筋网(小6mm句距200mm<200mm,喷100mm5的混凝土进行洞脸锁周。对12+079.25洞口外覆盖层采用打①40钢花管(杆身交叉钻孔L=4.0m)注浆固结后,再施作双层超前锚杆,挂网、喷碎进行洞脸锁固。(2)挂口采用短进尺(第一次为0.5m)弱爆破,周边眼采用小25小药圈,间断装药。-#- 成都瑞星建筑工程有限公司巫溪县西流溪水库(烟草援建)工程施工组织设计(3)爆破后对松散部分进行人工找顶消除,并检查断面尺寸,如有欠挖进行小炮处理,如没有欠挖,则进行安全确认,并进行防护。4、施工工艺流程清理坡面一搭架一锚杆孔及排水孔成孔一下锚杆一绑扎钢筋网一喷射碎一养护一拆排架。(1)清理坡面:将坡面上的危石、杂草、树木、松土、浮渣清理,并用高压水冲洗坡面,并使岩面保持一定湿度。(2)搭架:喷射碎是高空作业,所以要求排架必须牢固稳定,必须备有安全绳及安全防护网。(3)锚杆孔及排水孔成孔:除满足设计要求外,还要注意成孔角度,锚杆孔尽量垂直于自然坡面,利于挂网,排水孔要水平位置上仰10°,以保证排水通畅。(4)下锚杆:成孔后先进行注浆,注浆用砂浆配合比,其中水泥:砂为1:1-1:2,水灰比宜为0.38-0.45。锚杆使用前应平直、除锈、除油。注浆时若孔上无砂浆溢出应及时补浆,之后插入锚杆,注意锚杆稳定后,不要随意敲击,3天内不准悬挂重物。(5)绑扎钢筋网:铺设钢筋网时要随坡面起伏而变化。搭接要牢固,并注意与锚杆连接牢周。(6)喷射碎:喷射碎前还要做好排水孔保护,以保证喷碎后排水通畅。喷前受喷面要设立控制喷射厚度的标志,喷射时应分段,分片由下而上进行,先凹后凸进行作业,并不得漏喷。喷射碎每次喷射厚度5cm,喷射距离80-100cm。喷射时做20-25cm圆圈运行,一圈压一圈,应尽量避免回弹,不流不淌。(7)养护:喷射终凝后2小时即开始养护,养护期不得少于14天。(二)正洞施工1、概述(1)根据业主标段划分,我单位将施工引水隧洞12+079.25〜14+079.25段2000m(2)本标段隧洞围岩分为田、IV、V类三个类别,其中以田类为主,约占本标隧洞长的60%IV类围岩约占本标段隧洞长的30%V类围岩约占本标段隧洞长的10%其中夹杂有煤层和泥岩。2、施工方案我单位根据类似工程施工经验,结合本标工程特点和业主有关招标文件的要求。田类围岩采用全断面光面爆破开挖;IV、V类围岩采用正台阶法施工;洞内至弃磴场采用三轮车进行运输。衬砌采用自行式液压衬砌台车,拱墙一次浇注。混凝土采用电子计量器计量,强制式拌和机拌和,2m自卸式三轮车运输,泵送混凝土入模,人工捣固。喷射混凝土采用TK961湿喷机湿喷法作业。-#-成都瑞星建筑工程有限公司巫溪县西流溪水库(烟草援建)工程施工组织设计3、隧洞开挖及支护-13- 成都瑞星建筑工程有限公司巫溪县西流溪水库(烟草援建)工程施工组织设计(1)开挖:采用光面爆破,施工前作好田类围岩全断面爆破设计;IV、V类围岩上、下断面爆破设计,在施工过程中,将根据爆破效果,对爆破设计参数及时进行修改。田类围岩采用自制多功能台架,气腿式7655型风动凿岩机钻孔,全断面开挖;光面爆破。IV类围岩段,原则上采用正台阶法开挖风动凿岩机钻孔,光面爆破。施工过程中视围岩情况,如岩石完整,地下水不发育时,为加快施工进度,可改为全断面掘进。V类围岩段,采用拱部超前支护台阶法开挖,短进尺弱爆破支护紧抵齐头。①钻爆设计每次爆破应根据围岩状况确定,田类围岩每循环钻孔深度3.0m,进尺2.7〜2.8m,IV类围岩每循环钻孔深2m,V类围岩每循环钻孔深1.2m。每次爆破后均由监理工程师到现场对围岩稳定性作出评估,并将结果提交业主单位和监理单位、设计单位、爆破技术人员,以便及时修正循环进尺和爆破设计参数。本标段隧洞爆破设计出类围岩全断面按“中空直眼掏槽”设计,IV、V及覆盖层段上、下半断面按“直眼掏槽”设计,周边按“光面爆破”设计,爆破后不得有欠挖,平均线性超挖小于15cnr②爆破及钻孔精度要求为了取得良好的爆破效果,炮孔的开孔误差对掏槽孔和周边孔应不大于3cm,其余孔不大于5cm,所有炮孔的方向偏差不大于3cm/m(2)除磴:采用扒磴机装磴,2m自卸式三轮车装运,运输至堆磴场。(3)初期支护①III类围岩地段:围岩稳定性较好,开挖后围岩自身能维持1个月以上的稳定。在施工中视开挖后地质情况,在岩层完整且无渗水地段,为加快施工进度,在距掌子面40〜50m距离范围内施作锚杆。岩层破碎、有渗水地段,及时施作支护。利用高空作业台架,施作拱部锚杆和挂网喷100mms混凝土。②IV类围岩:台阶法开挖后在台阶上施作拱部初期支护,先初喷3cm厚混凝土,按设计钻锚孔施作拱部系统锚杆(①20mmL=2.0m),再挂拱部钢筋网(小6,20mm<200mrm,最后再喷3〜50mms混凝土。墙部初期支护按先施作系统锚杆(①20mmL=2.0m),再挂网,最后喷30mms混凝土。③V类围岩地段:围岩稳定性差,该段施工时特别注意防坍方。初期支护紧抵齐头,拱部超前锚杆(①20mmL=2.5m)支护,拱部开挖后,先初喷30mnrr50mmJ混凝土,按设计施作系统锚杆,挂拱部第一层钢筋网(小6,200mme200mm,安装钢拱架支撑,并做好拱脚锁脚锚杆①20mmL=2.5m)。再在钢拱架外层挂第二层钢筋网(小6mm200mrK200mm勺方网),最后补喷混凝土将格栅钢架和钢筋网覆盖完毕。下部开挖后,及时施作墙部初期支护,其施作次序为:初喷30mmB-13- 成都瑞星建筑工程有限公司巫溪县西流溪水库(烟草援建)工程施工组织设计混凝土、锚杆、挂第一层钢筋网、钢架安装形成闭合环,再挂第二层钢筋网,补喷混凝土将格栅拱架和钢筋网覆盖。钢架:在加工车间内分节加工制作成型,编号存放,施工时运往工地安装。本标段喷射混凝土采用TK〜961型湿喷机,湿喷混凝土施工工艺,以减少粉尘和喷混凝土回弹量。其工艺流程如下:湿喷工艺流程图(4)二次模筑混凝土衬砌:采用自行式液压衬砌台车拱墙一次灌注,洞外机械搅拌混凝土,轨行式混凝土运输车运输,混凝土输送泵输送混凝土入模,插入式捣固器捣固。衬砌台车长11ml每循环浇筑10m每台台车配备两套模板,月生产能力可达200m以上。衬砌结构防水措施:模筑混凝土按设计采用防水混凝土,其抗渗标号不低于S6o所有施工缝设置橡胶止水带。在围岩类别变化处和结构类型变化处设置变形缝,变形缝设置Q字形橡胶止水带。(5)施工监控测量现场监控量测是监视围岩稳定性,检验设计参数和施工方法是否正确合理及安全的重要手段,量测信息及时反馈到设计施工中去,对支护参数和施工方法作出修正。本工程量测项目和具体施作如下:①地质和支护状态观察。每次爆破后观察确认围岩名称、类别、岩层倾角,走向及变化情况与趋势,断层、节理、裂隙发育、发展情况、洞内渗水、涌水部位、里程、流量等作地质状况的观察作地质描述。观察频率每循环一次。支护状况观察,对初期支护和二次衬砌的情况进行观察,并注意位移,变形发展趋势,以保证施工安全和反馈支护结构是否合理。②周边位移量测。田类围岩每50m一个断面,IV、V类围岩每30m一个断面,每个断面设两条水平测线,主要量测边墙,边墙与拱部相对位移,是判断围岩稳定性的重要手段^③拱部下沉量测。用以判断拱部稳定性,防止坍方,量测点布置与周边位移量测相同,每-13- 成都瑞星建筑工程有限公司巫溪县西流溪水库(烟草援建)工程施工组织设计个断面拱顶部位安设一个观测点,在后面设一个固定水准点,用精密水准仪量测出拱部标高,计算出拱部下沉量。④锚杆拉拔力测定。用以判断锚杆长度及锚固方法的合理性,是检测锚杆质量的主要方法。田、V、IV类围岩每100mL个断面,每个断面先5根作锚杆抗拉拔力测量,使用工具为测力计及拉拔器》量测频率及人员配备见下表:量测频率及人员配备表顺序测量项目布置量测频率1〜15天16天〜1月1〜3月3个月以上1周边位移田类围岩50m一个断面,IV、V类围岩30m一个断面,每个断向两条测线。1次/天1次/2天1次/周1次/月2拱顶卜沉田类围岩50m一个断面,IV、V类围岩30m一个断面。1次/天1次/2天1次/周1次/月3锚杆拉拔力田、IV、V类围岩每100m一个断面,每个断面5根锚杆。⑤量测数据处理与应用量测资料、数据及时收集整理,绘制图标进行分析记录隧洞周边的相对位移值应小于下表:隧洞周边的相对位移值允许范围隧洞埋深允许相对位移值(mrm<50m50〜300m>300mm0.1〜0.20.30.6IV0.30.81.5V0.81.63.0(6)通风排烟除尘①本标段隧洞独头通风距离2000m采用自然通风和机械通风相结合的方式进行通风排烟除尘。隧洞洞口50m范围内采用自然通风,深入后采用以压入式机械管道通风为主、自然通风为辅的通风方式。压入式通风,洞口设一台轴流风机(后加设一台轴流风机),轴流风机分别安装在洞外洞口转角处,以保证压入洞内的空气新鲜,防止洞内排出的污浊空气被再次压入洞内。主风管采用小400mm优质软管,风管安装在顶部两侧,风管末端距工作面的距离20〜50m。在洞外设置空压机站,通过风管满足洞内施工用风,根据流过风压量和管路长度,选择4400mm优质钢管作为供风主管道。本工程特点是引水隧洞断面小,独头通风长度长,是隧洞开挖的重点和难点。-13- 成都瑞星建筑工程有限公司巫溪县西流溪水库(烟草援建)工程施工组织设计②通风管断面布置及管道安装①40n—己41"Q|隧洞进出口施工通风风管采用①400mm的优质通风软管,风管单节长度20m,拉链式连接,风管布设在拱顶上,安装风管前,先按5m间距埋设吊挂锚杆,并在杆上标出吊线位置,用细钢丝绳拉紧并焊固在锚杆上,然后吊线挂上风管,这样可使风管安装达到平、直、稳、紧,不弯曲、无褶皱,减少通风阻力。③通风安全措施1)施工通风管理水平的高低是影响通风效果的关键因素之一。如果通风管理不善。将使工作面得不到足够的新鲜空气,沿途污浊空气不能及时排出洞外,达不到通风的效果。2)以“合理布局,优化匹配,防漏降阻,严格管理,确保效果”二十字方针,作为施工通风管理的原则,强化通风管理。具体就是:以长代短,减少接头数量;以大代小,在净空允许的条件下,尽量采用大直径风管;以直取弯,减少风阻。3)设立通风作业小组,作业人员进行通风值班,确保按要求通风以及及时关闭有关风门,防止漏风、窜风。4)风管吊挂必须做到平、直、稳、紧,确保在水平面上无弯曲,风管无皱褶,无扭曲。5)为保证通风畅通,防止通风管被破坏,把通风管吊挂于拱顶上,并高于洞内行走机械的高度,吊挂风管的缆索要拉平、拉紧;锚杆要打牢、矫直;风管上的吊环间距要设置均匀,做-13-成都瑞星建筑工程有限公司巫溪县西流溪水库(烟草援建)工程施工组织设计到无一缺损和无一漏挂。6)通风机安装必须稳固,通风方向与施工前进方向一致。7)通风机与风管使用要做长远规划,避免反复安装。通风设备要定时检修和保养,平时有一台性能良好的通风机备用,如果隧洞通风机突然损坏可随时更换,以确保通风系统时刻处于良好状态,改善施工环境。(7)施工运输根据本标段总体施工方案,洞内运输采用扒渣机、自卸式三轮车进行运输。①运输保证:-17- 成都瑞星建筑工程有限公司巫溪县西流溪水库(烟草援建)工程施工组织设计加强洞内调度,减少运行车辆的交会时间。(8)施工排水由于本隧洞自12+079.25〜14+079.25的下坡坡度为1%,坡度较缓,洞内底板下设排水盲沟引出洞外。七、钢拱架安装施工方法1、主要应用于IV类围岩及V类围岩处。2、按《钢结构工程施工质量验收规范》(GB50205-2001)的要求进行钢架支护的设计与制造,按施工图中标明的采用钢架支护钢材。在隧道开挖中,各部分安装支护的方法(包括支护的间距),均报监理工程师审批。3、拱架必须在施工支护前进行试拼,试拼效果不好的及时调整单元参数,直至符合设计要求为止。工字钢各单元之间的连接必须按设计的要求进行连接。4、拱架支立时,不论是采用微台阶还是上下台阶开挖的断面,拱架置于坚硬的岩石上或人工处理的地基上,并打设锁脚锚杆。拱架每根之间环向间距1米用①22钢筋插入①32X2.5mm套管中纵向连接,垂直度不大于2%V类围岩浅埋地段工字钢支立间距为50c成V类围岩深埋地段工字钢支立间距为75cm,IV类浅埋层地段格栅拱架支立间距为100cmiIV类深埋层地段格栅拱架支立间距为120cmi八、回填灌浆、固结灌浆和接触注浆施工方法(一)回填灌浆1、回填灌浆的目的是对隧洞混凝土衬砌或支洞堵头顶部缝隙作灌浆填充。2、回填灌浆在衬砌混凝土达到设计强度的70淅,尽早进行。3、回填灌浆,采用风钻在台架钻孔。在双层钢筋衬砌段、钢拱架衬砌段及施工支洞封堵段应预埋灌浆管。回填灌浆孔(管)位置与设计孔位偏差不大于20厘米,其钻孔深入围岩10厘米。4、回填灌浆一般分二序进行。一序孔灌注水灰比为0.6:1(或0.5:1)的水泥浆;二序孔为灌注1:1和0.6:1(或0.5:1)两个比级的水泥浆,空隙大的部位灌注水泥砂浆,掺砂量不宜大于水泥重量的2倍。5、当采用模板台车,泵送混凝土后一般回填灌浆量大,拟采用TBW-SO/15ft浆泵,最大压力1.5Mpa,排量50L/min,电机功率2.2KVV(或采用HB8-3型灌浆机,最大工作压力1.47Mpa,排量3n3/h排出管径38mm电机功率2.8KWL采用与之匹配的立式搅拌机,转速40〜80转/min。立式搅拌机结构简单,放浆速度快,使用方便。6、在设计规定压力下(设计无规定注浆压力一般采用0.3Mpa)。当注浆孔停止吸浆时,回-17- 成都瑞星建筑工程有限公司巫溪县西流溪水库(烟草援建)工程施工组织设计填灌浆即可结束。7、隧洞顶部倒孔灌浆结束后,先关闭孔口闸阀后再停机,孔内无反浆即可拆除孔口闸阀。8、灌浆结束后,排除孔内积水污物后封孔并抹平。(二)固结灌浆1、固结灌浆的主要目的是对隧洞衬砌以外一定范围内的围岩进行注浆,使注浆范围内的围岩力学指标获得改善从而达到加固围岩的作用,使衬砌与围岩形成较坚强的承载圈。同时也可提高一定的堵水能力。固结灌浆又分为常规固结灌浆与高压固结灌浆。具不同点为:(1)高压固结灌浆是对较深层的围岩进行灌浆加固;(2)对较深层的围岩进行灌浆,需要克服较大的注浆阻力因而需要较高的灌浆压力。(3)高压固结灌浆是在先做好回填灌浆,在作常规固结灌浆,待衬砌与围岩形成较强的承载圈后,在钻孔作较深层的高压固结灌浆。2、固结灌浆应在该部位回填灌浆结束7天后,按环间分序,环内加密先压无水孔,后压有水孔的原则进行。根据降水漏斗的原理,一般从拱顶顺序向下压注。3、固结灌浆的施工顺序为:钻孔一冲洗一压水试验一灌浆一封孔一检查一需要时进行补灌。固结灌浆孔位布置,按设计进行钻孔孔径不小于38mm双层钢筋衬砌段,按施工详图预埋灌浆管。孔位偏差不大于20厘米,开孔误差不大于5,孔深符合设计要求。4、灌浆材料及设备⑴采用普通硅酸盐水泥,标号不低于425#,受潮结块不得使用。⑵需要掺入外加剂时,其最佳掺量通过试验确定并报监理工程师批准。⑶采用制浆能力为3m3/h的立式灰浆搅拌机,注浆机拟用KBY-50/70型注浆泵,压力0.5〜7Mpa排量0〜50L/min,功率7.5KW6、冲孔:固结灌浆前应对孔壁和裂隙进行冲洗,可用压水冲洗的方法直至回水澄清并延续10分钟即可,冲洗压力不宜大于设计灌注压力的80%7、压水试验:压水试验的目的在于测定围岩吸水性,核定围岩的渗透性。为灌浆时选取泵量,泵压及浆液浓度或配方提供依据,同时冲洗钻孔,检查止浆塞和灌浆管路情况。固结灌浆前,选择有代表性的孔作压水试验,压水试验孔数为总孔数的50%压水试验压力可采用0.3Mpa逐渐增大至规定压力,在规定的压力下,每5分钟测一次压入流量,满足下列条件之一,试验即可结束,且以最终流量值为计算流量。⑴连续四次测量其最大最小值之差小于最终一次测值的10%⑵连续四次测量,其最大最小值之差小于1L/min。8、灌浆:-17- 成都瑞星建筑工程有限公司巫溪县西流溪水库(烟草援建)工程施工组织设计⑴本隧洞固结灌浆孔深不太大,拟采用单孔、循环式、全段一次注浆。⑵确定合适的灌浆压力。从理论上讲是很困难的,因为影响因素较多。如地质及水文地质条件,浆液类型、浓度、注入方式、注入时间等。固结灌浆(包括高压固结灌浆)压力应按施工详图或监理工程师规定的压力使用实施时调好压力调节旋纽严格控制灌浆压力,防止压力过大,造成围岩错动或抬动。灌浆过程中控制注浆压力,一般有两种方法:①一次升压法:灌浆开始后在较短时间内将压力升到设计规定值,并保持至注浆结束。在规定压力下每一级浓度浆液的累计吸浆量达到一定限度后,浆液加浓一级。随着浆液的逐级加浓,单位吸浆量逐渐减少直至达到结束标准。②分级升压法:灌浆过程中将规定压力分为2〜3个阶段,(采用三阶段可选用0.4p、0.7p、1p(P为设计规定压力)或0.5p、0.8p、1p),逐级升至设计规定值。一般采用一次升压法,但当围岩渗漏大,或者单位吸量极大可采用分级升压法。⑶固结灌浆浆液浓度应遵循由稀到浓,逐级变换的原则。浆液的变换,是在同一浓度采用下注浆持续一定时间后压入量达到一定数量而灌浆压力回吸浆量均无显著改变时即可加浓一级。若加浓后压力显著增大(在规定压力下自动停机)或吸浆量突减时,均说明变换可能不当,应立即恢复原来浓度。⑷固结灌浆一般应连续进行,若因固结中断必须马上处理,在30分钟内恢复灌浆,超过30分钟应进行钻孔冲洗。当灌注最浓一级浆液,吸浆量仍然很大且无减少趋势,可采用间隙灌浆法。⑸灌浆结束:在规定压力下,如灌4段吸浆量不大于0.4L/min持续灌注30分钟,灌浆工作即可结束。9、封孔:全孔灌浆工作完成后,排除孔内稀浆,即时封孔可直接用干硬性水泥砂浆封填实。-17-成都瑞星建筑工程有限公司巫溪县西流溪水库(烟草援建)工程施工组织设计10、灌浆检查:⑴固结灌浆检查以压水试验成果为主,检查孔的数量不宜少于灌浆孔总数的5%⑵高压固结灌浆以压水试验成果、灌浆前后物探成果、灌浆有关施工资料为主并结合其他资料综合评定。⑶固结灌浆孔压水试验在该部位灌浆结束7天后才能进行。⑷围岩破碎、节理发育、断层带、施工故障等部位作为检查重点。吸水率应满足设计或规范规定。压水试验检查孔合格率应在80姒上。(三)接触灌浆接触灌浆系钢衬段,钢管衬砌混凝土之间的缝隙(如灌注混凝土时,发生沉积的气泡处等地方)作注浆填充(一般在底部较多)。一般在衬砌混凝土完成后60天进行。施工方法简述如下:1、钻孔:-19- 成都瑞星建筑工程有限公司巫溪县西流溪水库(烟草援建)工程施工组织设计(1)孔位确定一钢衬砌接触注浆的位置在现场用垂击法确定脱空区位置,每一个独立脱空区布孔不少于2个,最低处和最高处均应布孔。(2)钻孔一采用磁座电钻在钢管上钻小16mmi勺孔,并测记钢衬砌与混凝土间的间隙尺寸。2、注浆(1)采用手摇注浆机注浆,注浆压力不大于0.1Mpa。(2)注浆前应用高压风检查缝隙串通情况,并吹出空隙中的污物与积水,风压不小于注浆压力。(3)注浆自低处始,并在注浆过程中用小垂敲击震动钢衬,待个高出孔分别排出见浆后,依次浆孔中闸门关闭。(4)浆液水灰比采用1:1、0.8:1、0.6:1三个比级,在规定压力下,注浆孔停止注浆,并延续注浆5分钟即告结束。3、封孔一钢板上注浆孔在注浆结束后,电焊补孔,焊后用砂轮磨平。4、质量检查一注浆结束7〜14天后,用垂击法进行质量检查,直到脱空范围和程度达到设计要求为止。九、施工总进度和横道图(一)施工进度计划1、总工期根据本合同段工程特点,现场施工条件及招标文件对工期的要求,本工程拟于2015年05月25日进场,2015年11月15日正式开工,2017年11月15日前完工交付,总工期24个月。在施工期内,我单位将严格做到“精心组织、科学施工、均衡生产”,确保在合同工期内优质快速完成本合同段所有工程项目。2、重点工程工期(1)进水口、拦污闸、洞口防护:本合同段明挖土石方拟于2015年11月15日开工,2016年1月25日完工,工期2个月零10天。(2)隧洞工程:本合同段2000m3拟于2016年1月25日开工,2017年7月25日完工,工期18个月。(附:总施工进度计划横道图)(二)保证工期的主要措施1、组织保证措施(1)本工程,将列为我单位的重点工程。为保证本工程总工期及关键工期,我单位将大力投入本工程的人力、物资和设备等。(2)按项目法原理组织施工,施工现场成立高效运行的项目经理部。经理部主要施工技术人-19- 成都瑞星建筑工程有限公司巫溪县西流溪水库(烟草援建)工程施工组织设计员和管理人员均由有类似施工经验的人员组成,以充分借鉴以往类似工程的施工经验和教训。(3)工程开工前,编制谨慎严密的网络计划,抓关键线路,严格按网络计划组织安排施工。编制计划时充分考虑施工现场可能对工期造成延误的各种因素,确定进度作业指标时留有余地,一旦发生延误以便采取补救措施。(4)根据总网络计划编制“月、旬、日”的作业计划,并根据实施过程中的完成情况,及时与原计划进行对比,并采取措施修正调整,实行动态管理。对实际过程中出现的进度滞后应及时分析查找原因,做到“以日保旬、以旬保月”,确保总网络计划的实现。(5)严格执行工地计划会制度,每天各作业班召开进度分析会,找出当天完成任务好、坏原因,制定下一班的措施。班长参加每周由经理部组织召开的周进度计划会,并由其具体落实每周计划,经理部无法解决的重大问题及时报处解决。(6)根据总体目标和施工进度、施工难度、环境等特点,充分利用以往工程的施工经验,提前预测有可能发生的工序间交叉配合不到位的现象,采取有效措施,抓住重点,优化资源组合,合理调配劳动力及机械设备。(7)精心组织、周密安排,保证材料设备提前到位,避免施工待料。保证施工机具完好率,并设专人对机械设备进行维修保养,避免因机械设备材料原因造成窝工及工期延误。(8)加强同相关方面的联系和协调,谋求工程施工良好的外部环境,要增进同业主、监理工程师、设计单位的联系与汇报。要加强与交通、供电、供水、环保、公安等部门以及工地邻近单位和村民的联系与协调,取得理解和支持,确保施工生产顺利进行。(9)根据当地民族风俗习惯,做到尊重他们、团结他们,为施工创造一个良好的外部环境。2、施工保证措施(1)在抓紧施工准备的同时,立即展开对隧洞进口场地清除、洞口明挖土石方的施工。为提前进洞施工创造条件。(2)制定切实科学的施工方案,特别加强开挖爆破方案的优化设计,严格控制工序作业时间,上道工序超时下道工序补偿,将循环时间卡死。(3)投入足够数量、状态良好的隧洞开挖、装运、碎生产及供应及其他先进机械设备和足够的机械作业人员,机械选型配套、整体性能好、效率高,有效地促进施工进行。(4)隧洞施工过程中,由公司成立技术专家组与现场管理人员共同研究,制订严密、科学、经济实用、合理的施工方案和方法,充分依靠科技,开展技术攻关活动,优化完善施工方案,为加快施工进度,确保工期目标提供技术保障。(5)隧洞由开挖、支护、装运、衬砌到供应、均由专业队伍施工,主要工序采用机械化施工,-19- 成都瑞星建筑工程有限公司巫溪县西流溪水库(烟草援建)工程施工组织设计合理安排施工工序循环,减少工序之间干扰,在满足质量要求和安全前提下,开展多工序同步平行作业,加快隧洞衬砌施工进度。(6)加强工地现场的协调和指挥,紧紧抓住开挖这一关键工序,以开挖为龙头,其他工序问紧密衔接,减少延误时间。⑺做好隧洞通风、排水、排烟防尘工作,为隧洞洞身施工创造良好的施工条件。(8)规范操作加强机械保养、维修,保证机械正常运转性能,投入的关键设备要求性能高,状态好,部分设备有一定备用数量。(9)加强施工技术管理,防止坍方,预防突水,控制超、欠挖,杜绝质量返工事件发生造成工期损失。十、有关工程设计和施工上的建议1、关于隧洞进口上方放坡经过施工图纸研究,进洞口上方进行放坡高度至少达到15米才能有效保证隧洞下方安全。2、关于隧洞开挖该隧洞长达2000ml断面小且单边挂口进洞,在无支洞的情况下,超过800m以后,洞内会出现氧气不足,散烟缓慢,爆破后出现的有害气体等情况,严重影响隧洞开挖工期,和洞内工作人员安全。H^一、冬季施工总体思路就是通过在硅中合理掺加外加剂和在碎施工前后场采取加温、保温等措施,确保-19-成都瑞星建筑工程有限公司巫溪县西流溪水库(烟草援建)工程施工组织设计碎防冻、耐久性等关键指标,使二次衬砌的工程质量受控。(一)外加剂掺用采用防冻剂、减水剂、低温早强剂等外加剂,具体掺配比例须经监理工程师的认可。水泥采用高争PO42.5R早强水泥,水泥掺量高于标准用量的10%-20%(二)首模二次衬砌位置的确定目前洞口以内每五米设温度计一处,气温观测段落为洞口以内45ml首模碎位置尽可能选择在气温为0c以上的位置。通过首模碎的施工效果调整首模碎以后碎施工各参数。(三)保温措施及过程控制1、碎施工后场保温措施料场及拌和站建于全封闭的木板房内,房屋长、宽、高度控制合理适用,并在木板房内壁贴塑料薄膜以增强保温效果。单模碎设计数量在110m3左右,碎石用量在80m3左右,砂用量在40m3左右,施工时间约8小时。由于白天在太阳直射下气温相对较高,将砂石料摊平翻晒,然后将翻晒后砂石料堆放在拌合站内,并随即将拌合站封闭,在拌合站内生火将集料再次加温,碎施工前加温时间不少于8-25- 成都瑞星建筑工程有限公司巫溪县西流溪水库(烟草援建)工程施工组织设计小时,在施工期间内生火加温工作不停顿。拌合碎采用热水,水温控制在60c以内。第一盘碎拌合完后测试碎温度,确保碎的温度在10c以上,若达不到此温度,则即对后场加温工作加强,直到拌合后碎温度在10c以上。碎施工时间控制,尽可能选择在晴天,开工时间确定在上午10:00左右,在当天下午18:00前结束。尽量杜绝在夜间施工。2、运输过程保温措施将碎运输车盛碎罐用厚度为5cm的棉毡包裹,做到碎运输过程短,在最短时间内入模。3、采用棉毡、彩条布和架管外接洞口保温棚10m,并在洞门处设保温帘以确保洞内施工温度。4、混凝土施工前场控制在浇注碎之前,利用洞门口保温帘封闭洞门,同时在洞内生火,在衬砌台车范围用多盏碘鸨灯(尽量靠近钢模板)加温。在衬砌台车上悬挂温度计,当温度在5c以上时方可浇筑碎。碎入模后不间断测试其温度,确保碎温度在5c以上,否则弃之不用。5、碎养护工作在拆模前衬砌范围内保温措施不变,确保衬砌台车范围温度在5c以上。拆模时间控制:在拆模时碎强度在5Mpa以上,在浇筑碎时现场留三组试件并在同等条件下-25- 成都瑞星建筑工程有限公司巫溪县西流溪水库(烟草援建)工程施工组织设计养护,一组测试3天强度以确定拆模时间、二组测试7天强度是否达到设计强度的80%Z上、三组测28天强度是否达到设计强度100犯上。衬砌台车拆模后,碎表面敷设保温加热层,自碎表面向外依次为塑料薄膜保湿层、电热毯加温层、厚度为5cm的棉毡保温层。用①22钢筋环向固定保温加热层。碎养护时间不少于7天,并根据7大强度确定是否继续采用保温措施。十二、工程质量保证措施(一)质量保证体系及职责1、质量保证体系图贯彻ISC6J00Q素列质量标准,推行全面质量管理指挥部质量管理领导小组提高质量意识创优规划TQC瓢育项目经理新质量普理辗等小趣鲤温责任制各项工作制翊标睢施工队质量<1阕桢董苒实技术岗位责任制质量责任制改进工作质量总结土先进提高工作技能接J,11受期业不主定和期监质理量监检膂董充充翥强蒙试检验瞿控限制奖优罚劣经济朝I质量评定实现质量目标-25- 成都瑞星建筑工程有限公司巫溪县西流溪水库(烟草援建)工程施工组织设计2、质量职责(1)项目经理、项目副经理质量职责:①根据设计文件和技术规范,组织制订确保工程质量的具体措施。②根据质量计划,结合项目工程的实际,建立健全组织机构,落实质量责任制。③及时推广保证工程质量的先进施工方法,表彰奖励质量管理先进集体和个人。④加强质量管理知识学习,支持质量检验人员的工作,主持召开QC小组成果发布会。⑤坚持“质量第一”的思想,全面推进创全优工程活动。(2)总工程师质量职责①在项目经理的领导下,组织制订本工程的质量保证措施和工程创优规划,组织建立QC小组进行攻关活动,大力推广新技术、新工艺、新材料、新设备。②严格执行技术标准和规范检验质量检验管理,并对其工作质量负责。③制订和实施项目工程质量计划,加强施工过程的控制,对因技术管理原因造成的重大、大质量事故负全责。④监督检查采购物资的检验和试验及设备的控制,主持不合格品的评审和处理。⑤推广应用统计技术,加强文件和资料的控制,建立质量记录。⑥制订和实施纠正措施和预防措施,严把“图纸、测量、试验”关。⑦主持编制项目工程实施性施工组织设计,明确其技术保证和质量保证措施。⑧组织推广和应用“四新”技术,主持关键工序和人员培训,编写有关成果报告和施工技术总结。(二)质量目标:开工必优、一次成优,单位工程一次验收合格率100%优良率95%以上。(三)质量保证措施1、组织保证建立以项目经理为首的质量管理组织机构及质量管理体系,详见下页《质量管理组织机构图》。2、技术保证措施①施工技术管理及人员安排-25- 成都瑞星建筑工程有限公司巫溪县西流溪水库(烟草援建)工程施工组织设计质量管理组织机构图建立以项目总工程师为首的施工技术管理系统,下设工程部、负责项目施工技术管理工作。认真执行IS9000系列标准,制定和执行岗位责任制,编制科学合理的实施性施工组织设计,作业指导书以指导施工,认真执行开、竣工报告制度,技术交底制度、技术交底制度、测量复核制度、图纸审核制度。技术人员按专业分工负责,专业技术人员既是该工序技术负责我又是施工负责人,工程按关键工序分工负责,配备有丰富经验的技术工人,确保每道工序的工程质量。组建精干、高效的技术管理机构(工程部),参与该项目施工技术管理及关键工序监督,坚持月、旬质量检查制,并实行优质优价,验工时奖罚兑现。技术负责人均为我单位从事施工的骨干。②施工技术管理措施⑴严格执行技术管理层层负责制,总工程师和项目经理对承建工程质量实行终身负责制。⑵运用我单位在水电工程施工中的成功经验,认真领会南梗河治勒水电站引水隧洞工程设-25- 成都瑞星建筑工程有限公司巫溪县西流溪水库(烟草援建)工程施工组织设计计意图和招标文件精神,编制出操作性强,有针对性的施工组织设计指导施工,并对关键及特殊工序如竖井,隧洞开挖,支护施工等制定详细的工艺的流程和操作细则,并落实到人。3、质量体系主要要素控制①物资采购(1)做好市场调查,从中选择几个生产管理好、质量可靠的厂家作待定的分承包方,并列入档案。(2)从待定的分承包方产品中取样试验。(3)试验合格后,进行比较,从中选择最优厂家,经项目经理认定作为合格的分承包方,建立供货关系。(4)建立分承包方档案,随时掌握生产状况的质量控制,促使提供稳定合格产品,否则重新认定合格的分承包方。②业主提供产品的控制(1)业主提供的产品符合工程设计,技术规定的要求。(2)业主提供的产品如有不符合规定者,及时通知业主派人处理。(3)对业主提供的产品作好标识,并作好记录,保证可追溯性。(4)安质和试验部门负责对业主提供产品的检验和试验。③产品标识和可追溯性(1)采购产品用于工程上的原材料(包括钢材、水泥、砂、石料及外加剂、外掺料)及主要辅助材料在存放地悬挂标牌进行标识,并作好记录。检验、测量、试验及其它施工设备在仪器设备上贴标签标识,并作好记录。(2)工程施工过程产品工程施工过程中的每道工序、每个部位,分项、分部工程及单位工程的标识用质量检查证和质量记录来载明。(3)产品标识记录和控制由工序技术人员、领工员、材料员、试验员及质检员进行实施,以确保根据产品标识,实现对工程质量形成过程、状态的追溯。④施工过程控制(1)严格执行ISO9000(GEB/T19000)系列标准,并根据本工程的合同要求,完善质量保证体系,保证工程质量优良率达95%以上。(2)建立以项目经理为组长,项目总工程师为副组长,各部门负责人为组员的创全优领导小-25- 成都瑞星建筑工程有限公司巫溪县西流溪水库(烟草援建)工程施工组织设计组,主持和组织项目创优活动,实行总工程师质量总负责,质量管理工程师专职监察,各单项工程和施工工序、工艺负责人和技术负责人质量责任制,使创优落实到人头和各项具体工作中,做到分兵把关,层层包保。(3)运用全面质量管理原理,抓好施工全过程质量控制,开工前即组织技术人员及有关管理人员、生产骨干熟悉设计标准和相关施工规范,制定实施性施工组织设计的同时,一并制定施工细则和质量措施。施工中,首先把好技术标准关,作好技术交底;其次抓好测量复核和试验检验;第三,严格施工纪律和劳动纪律,严格各工序质量检验与控制,确保工程一次合格,一次成优。(4)认真执行质量管理制度,把施工图审签制,技术交底制,质量自检、互检、专检“三检制”,隐蔽工程检查签证制,安全质量检查评比奖罚制,验工计量质量签证制,分项工程质量评定制,质量事故(隐患)报告处理制等行之有效的质量管理制度,具体到施工活动中去,使质量控制做到群专结合,上下结合、内外结合、贯穿施工全过程。(5)开展技术培训,组织技术攻关,解决质量管理中的难点,对本工程中的隧洞光爆衬砌外观等关键部位,分别成立QC小组和技术攻关小组,解决施工技术难关,确保工程创优。(6)坚持“预防为主,检验把关相结合”的方针,加强对原材料,中间产品质量的检验,杜绝不合格材料在工程中使用,按规定及时检验碎强度,据以指导配合比调整或改进施工工序,达到结构工程内实外美。(7)工程质量、工作质量与分配挂钩,并将优良工程质量奖,奖励在施工中表现好的施工班组和个人。⑤不合格品的控制(1)对不合格原材料、不合格半成品要进行有效控制和及时处理,确保不合格的材料不进入施工现场。不合格中间不转,不交付。(2)在施工中若发现不合格原材料、不合格半成品、成品要进行及时有效的处理,以满足其使用功能。(3)在施工中若发现质量事故,坚决按“三不放过”原则进行处理。⑥纠正和预防措施(1)在施工过程中,全面贯彻以预防为主的原则,有效地采取纠正和预防措施,防止出现不合格品。(2)对施工中可能出现的质量事故或质量通病,先分析原因,找出可能出现的影响因素,归纳出主要影响因素,再针对主要影响因素制订相应的对策措施,并责成专人负责执行,专人检查,限期完成。7、质量记录(1)质量记录是提供产品质量符合规定要求和质量体系有效运行的真实、准确的依据。因此,质量记录按规定要求做到真实、准确、及时、完整。(2)质量记录严格按施工合同要求建立,并指定专人进行填写和填报。(3)质量记录由技术部门归档管理,经理部每月组织相关业务部门进行监督检查,以确保质-27- 成都瑞星建筑工程有限公司巫溪县西流溪水库(烟草援建)工程施工组织设计量记录的连续性和完整性。4、隧洞质量要素及质量控制措施①开挖(1)手持风钻钻孔时,采用TAPS断面测量仪精确定位隧洞开挖断面,并用油漆绘出开挖断面中线水平和断面轮廓线。根据爆破设计图在开挖断面上标注出爆眼位置,定人、定区、定量钻孔。(2)钻孔精度按设计施工,并由专业技术干部检查验收,当开挖面凹凸较大时,按实际情况调整炮眼深度使所有炮眼(掏槽眼除外)眼底在同一垂直面上。(3)光面爆破采用乳化炸药,非电毫秒雷管起爆,并在实际应用中,根据岩性对周边眼的装药量、装药结构、堵塞长度和炮眼间距等参数进行调整。②锚喷(1)早强砂浆锚杆锚杆:长度符合设计要求,锚才f尾端车制螺纹,螺纹长度15cmi垫板:采用厚度为8mm尺寸150X150m*型垫板,中间钻孔直径比锚杆直径大2mmr3mm锚杆施工控制措施:钻孔深度严格控制,保证锚杆外露100mm以便安设垫板,采用高压风清孔;锚固砂浆随拌随用,一次拌合的砂浆在初凝前用完,注浆孔口压力不大于0.4Mpa,注浆开始或中途停止超过30分钟,应用水润滑灌浆罐及其管道,严格控制水灰比,定期检查配制砂浆的早期强度,24小时的砂浆早强度应保证在20Mpa(2)喷射碎选用TK961型湿喷机喷射碎,喷射厚度按设计要求办理。控制措施:检查开挖断面尺寸,清除杂物,松动岩体;埋设短节钢筋,标志碎应喷厚度,用高压风、水冲洗受喷面,喷射作业时分段、分片、分层,自下而上依次进行,喷射碎进跟工作面,在喷射作业结束后4小时内,不得进行下一循环的爆破作业。③钢筋(1)钢筋碎用钢筋,在运输和进入工地时,均必须附有制造厂的质量证明或试验报告单。工地试验室应对运进的钢筋进行检验,填发“钢筋试验报告单”。-27-成都瑞星建筑工程有限公司巫溪县西流溪水库(烟草援建)工程施工组织设计(2)每批钢筋由同一炉号的同截面钢筋组成。进场后严格检查每批钢筋的外观质量及尺寸(裂缝、结疤、麻坑、气泡、磕砸伤痕及锈蚀程度等)。在每批钢筋中按规定抽样进行试验,分别作拉力(包括抗拉强度、屈服点、伸长率)和冷弯试验。(3)经检查合格的钢筋在加工和安装的过程中,如出现某种异常现象(如脆断、焊接性能-29- 成都瑞星建筑工程有限公司巫溪县西流溪水库(烟草援建)工程施工组织设计不良或机械性能显著不正常等)时。须立即停止使用并作化学成份分析,予以鉴定。(4)钢筋工程施工控制措施钢筋加工的允许偏差:受力钢筋,长度小于或等于5米时,长度偏差不大于土20毫米;钢筋弯起位置,偏差不大于土20毫米。钢筋接头可采用电焊焊接,无条件施行焊接时,对直径在25毫米及以下的钢筋,可采用绑扎搭接。拉杆中的钢筋接头,不论直径大小,一律采用焊接。电弧焊接,帮条焊的帮条与被焊接筋采用同直径、同级别的钢筋,双面焊帮条长度:I级钢筋4d,田级钢筋5do单面焊帮条长度为双面焊的2倍。帮条与被焊钢筋的轴线应在同一平面上。搭接接头的搭接钢筋的轴线,应位于同一直线上,双面搭接焊的搭接长度:I级钢筋为4d,田级钢筋为5d。单面搭接长度为双面的2倍。电弧焊接在无法进行双面帮条、搭接时,方可采用单面帮条搭接焊。当每次改变钢筋级别、直径、焊条牌号和调换焊工时,应制作二个抗拉试件,试验结果大于该级别钢筋的抗拉强度时,方可正式施焊。钢筋绑扎,受拉区域内的光园钢筋末端应做成彼此相对的弯钩,受压区光园钢筋末端可不做弯钩,在钢筋搭接部分的中心及两端(共三处)使用铁丝绑扎结实。绑扎接头的搭接最小长度,I、H、m类热轧筋,在受拉区分别为30d、35d、40d(d为钢筋直径),在受压区分别的20d、25d、30do同一截面(任意截面30d长度范围,并不得小于50厘米)内的受力钢筋接头的截面面积,占受力钢筋总截面面积的百分率,须符合下列规定:闪光对焊的接头,在受弯构件的受拉区,不得超过50%,在轴心受拉构件中不得超过25%,在受压区中可不受限制。电弧焊接的接头,可不受限制,但也宜错开。绑扎接头在构件的受拉区,不得超过25%,在受压区,不得超过50%。钢筋接头应避开钢筋弯曲处,距弯曲点不应小于10d。钢筋骨架应绑扎结实,并有足够的刚度,在灌筑碎过程中不应发生任何松动。安装钢筋骨架(网)时,应保证其在模型中的正确位置,不得倾斜、扭曲,并不得变更保护层的规定厚度。在碎灌筑过程中安装钢筋骨架(网)时,不应妨碍灌筑工作正常进行,避免因此造成的施工接缝。钢筋骨架安装就位后,应妥善保护,不得在其上行走和递送材料。④碎工程施工质量控制措施碎拌合机械采用750型强制式拌合机(配自动计量装置),所有碎施工设备必须保持良好状态。施工时严格按配合比计量,各种拌合材料的配量作到准确无误。碎应搅拌均匀,颜色一致,强制式拌合机搅拌混凝土的最短搅拌时间1.5分钟。碎在运输过程中不得发生离析、漏浆、严重泌水及坍落度损失过多等现象。如运至灌注地点的碎有离析现象,灌筑前必须进行二次搅拌,并不得再次加水。碎的自由倾落高度不应超过2米,否则,应采用滑槽、用筒、漏斗等器具或通过模板上预留的孔口灌筑。-29- 成都瑞星建筑工程有限公司巫溪县西流溪水库(烟草援建)工程施工组织设计使用插入式震动器时,碎灌筑分层厚度不得大于40厘米,操作时依次垂直插入碎内,拔出时速度要缓慢,相邻两个插入位置的距离不大于50厘米,插入下层碎的深度为5〜10厘米。振动时间以碎表面泛浆走平,水泡、气泡变少为捣实判断标准。灌注碎必须连续进行。不得间断。碎拌制时,按不同标号、不同配合比、不同工程部位、不同的作业班分别制作试件。当一次灌注碎数量50〜100立方米时,制作试件一组,不足50立方米者,?也应制作一组。碎28天抗压极限强度必须符合设计标准。碎内部质量应均匀密实,不存在空洞、露筋、露骨、蜂窝、麻面、裂缝等缺陷。表面不得有漏浆、沙面、脱皮现象。碎结构面大面平整光洁,无错缝、错台。⑤模板模板须进行模型设计,保证在施工荷载作用下具有足够的强度和刚度,并力求简单,便于安装、拆卸和多次倒用,拼缝严密,不得漏浆。模板加工精度按施工技术要求进行检查验收。施工模板面需涂刷隔离剂,便于拆除模板,使碎面光洁美观。十三、保证施工安全的技术及组织措施(一)安全体系的建立以安全标准工地为目标,建立健全一套完整的安全保证体系,成立以项目经理、施工队长、安监、安全员、材料、公安等人员组成的领导小组,行使安全监察职能,认真落实各项安全措施,及时消除不安全隐患。-29- 成都瑞星建筑工程有限公司巫溪县西流溪水库(烟草援建)工程施工组织设计安全管理体系图如下:安全管理体系图(二)安全目标在施工期间,消灭责任性因工重伤以上事故,杜绝火灾事故以及重大、大交通事故,年负伤频率控制在5%以下。(三)保证措施1、安全生产措施(1)坚持“安全第一,预防为主”的方针,项目经理要把安全工作当作第一位的工作来抓,加强全员安全意识教育,夯实安全基础,强化安全保证体系,落实安全生产责任制,严格执行《安规》,认真落实检查,建立安全奖罚,有效控制施工安全。(2)建立健全能有效运行的安全管理体系,行使安全监察职能,项目安全部管理体系见附图(3)大力推行“FT&、人体生理节律等安全系统工程管理和安全施工目标管理技术,加大施工现场防护设施和设备的投入,确保安全生产建立在科学的管理、可靠的技术、足够的防护设施之上。-33- 成都瑞星建筑工程有限公司巫溪县西流溪水库(烟草援建)工程施工组织设计(4)做好地质超前预报工作,尤其防止坍方及岩爆事件的发生。(5)做好安全防范工作,落实各项防洪、防雷、防暴雨、防大风、防冻、防地震、防火、防煤气工作,做好用电防范工作。(6)严禁非工作人员进入施工场地,严禁施工人员下河洗澡。(7)作好劳动保护工作,为所有工作人员提供劳动部门规定的劳保用品。(8)爆破、起重等特殊工种必须持证上岗,火工产品必须专人定点管理,作好发放、使用记录。(9)竖井的周边设护身栏杆(高度不低于1.2m),上涂安全色。槽边1m内不堆积杂物,严禁向下掷物,并设牢固的上下扶梯。2、施工现场安全技术措施(1)施工现场的布置应符合防火、防爆、防洪、防雷电等安全规定及文明施工的要求,施工现场的生产、生活办公用房、仓库、材料堆放场、停车场、修理场等应按批准的总平面布置图进行布置。(2)现场道路应平整、坚实、保持畅通,危险地点应悬挂按照GB2893-82〈安全色》和GB2893-82《安全标志》规定的标牌,夜间行人经过的坑、洞应设红灯示警,施工现场设置大幅安全宣传标语。(3)现场的生产、生活区要设足够的消防水源和消防设施网点,消防器材应有专人管理不得乱拿乱支。项目队要组成一个由15-20人的义务消防队,所有施工人员要熟悉并掌握消防设备的性能和使用方法。(4)各类房屋、库棚、料场等消防安全距离应符合公安部门的规定,室内不得堆放易燃品;严禁在木工加工场、料库等吸烟;现场的易燃杂物,应随时清理,严禁在有火种的场所或其近旁堆放。(5)施工现场的临时用电,严格按照《施工现场临时用电安全技术规范》JGJ6-88的规定执行。临时用电工程的安装、维修和拆除,均由经过培训并取得上岗证的电工完成,非专业电工不准进行电工作业。电缆线路采用“三相五线”接线方式,电气设备和电气线路必须绝缘良好,场内架设的电力线路具悬挂高度及线距应符合安全规定,并应架在专用电杆上。变压器必须设接地保护装置,具接地电阻不得大于4Q,变压器设护栏,设门加锁,专人负责,近旁应悬挂“高压危险、请勿靠近”的警示牌。室内配电盘、配电柜要有绝缘垫,并要安装漏电保护装置。各类电气开关和设备的金属外壳,均要设接地或接零保护。配电箱要能防火、防雨、箱内不得存入杂物并应设门加锁,专人管理。移动的电气设备的供电线,应使用橡套电缆,穿过行车道时,应套管埋地敷设,破损电缆不得使用。-33- 成都瑞星建筑工程有限公司巫溪县西流溪水库(烟草援建)工程施工组织设计检修电气设备时应停电作业,电源箱或开关握柄应挂“有人操作,严禁合闸”的警示牌或设专人看管。必须带电作业时应经有关部门批准。现场架设的电力线路,不得使用裸导线,临时敷设的电线路,不得挂在钢筋模板和脚手架上,必须挂设时要安设绝缘支承物。施工现场用的手持照明灯应采用36V的安全电压。严禁个人乱拉、乱接照明灯或其他电器。(6)施工中如发现危及地面建筑物或有危险品、文物时,应立即停止施工,待处理完毕方可施工。(7)加强火工产品管理,严格执行领发专人管理登记制度,特殊工种必须持证上岗。(8)洞内应保持相对干燥,对电源线路应经常检查,防止漏电伤人。3、施工机械的安全控制措施(1)各种机械操作人员和车辆驾驶员,必须取得操作合格证,不准操作与证不相符的机械,不准将机械设备交给无本机操作证的人员操作,对机械操作人员要建立档案,专人管理。(2)操作人员必须按照本机说明规定,严格执行工作前的检查制度和工作中注意观察及工作后的检查保养制度。(3)驾驶室或操作室应保持整洁,严禁存放易燃、易爆物品。严禁酒后操作机械,严禁机械带病运转或超负荷运转。(4)机械设备在施工现场停放时,应选择安全的停放地点,夜间应有专人看管。(5)用手柄起动的机械应注意手柄倒转伤人。向机械加油时要严禁烟火。(6)严禁对运转中的机械设备进行维修、保养、调整等作业。(7)指挥施工机械作业人员,必须站在可让人了望的安全地点,并应明确规定指挥联络信号。(8)使用钢丝绳的机械,在运转中严禁用手套或其他物件接触钢丝纯,用钢丝绳拖、拉机械或重物时,人员应远离钢丝纯。(9)起重作业应严格按照《建筑机械使用安全技术规程》(JGJ—86)和《建筑安装工人安全技术操作规程》规定的要求执行。(10)定期组织机电设备、车辆安全大检查,对检查中查出的安全问题,按照“三不放过”的原则进行调查处理,制定防范措施,防止机械事故的发生。(11)洞内运输设备严禁搭人。4、隧洞施工安全保证技术措施(1)所有人员进入施工区必须戴好安全帽。-33- 成都瑞星建筑工程有限公司巫溪县西流溪水库(烟草援建)工程施工组织设计(2)清除洞口危石,加强防护。(3)洞内爆破作业,必须统一指挥,所有人员及大型机械设备撤至安全地点。(4)遇有瞎炮,必须由原爆破人员按规定办理。(5)洞内运输应按规定限速运行,洞内车速不得大于12km/h。车辆使用前应详细检查,不得带病运行。洞内轨道应加强保养,保证车辆安全运行。(6)加强找顶工作,及时进行锚喷作业。(7)加强地质超前钻孔探测,对不良地质地段采取预防措施。(8)爆破按光面爆破设计,严格控制药量以减少对围岩的扰动,对欠挖部位严禁爆破处理,以避免对围岩二次扰动引发坍方。(9)建立完善的交班制度。洞内如发现有险情况,必须在危险地段设立明显标志或派专人看守,并迅速报告施工负责人及时处理措施,若情况严重时,应立即将工作人员全部撤离危险地段。(10)洞内行车设置专职调度,统一行车管理,洞内行车按规定限速行驶。-33- 成都瑞星建筑工程有限公司巫溪县西流溪水库(烟草援建)工程施工组织设计十四、进场的施工机械设备名称、规格、数量汇总表名称规格型号单位数量电动空压机L-20/7台1气腿式凿岩机7655台2扒他机LZ120D台1通风机2X55KW台1通风机1X55KW台15t自卸汽车东风台1碎输送泵HBT40B台1轮式碎运输机SCGY-6m台1碎搅拌机JDY750台1碎湿喷机TK961台1灌浆机台1挖掘机PC200台1内燃空压机12m台1内燃空压机6m台1电动抽水机YZ50m台1电动抽水机YZ20m台1插入式捣固器ZN50台3钢筋加工设备套1交流电焊机台1车床台1刨床台1十五、文明施工保证措施1、工程施工时,将严格遵守《建设工程现场施工管理暂行规定》争创文明施工工地。2、施工场地设置醒目施工标示牌,标明建设工程名称、规模及业主、设计、监理单位名称和施工单位负责人,总工程师姓名及工程开工、竣工日期、施工许可证等。3、项目经理部由一名副经理主抓文明施工工作,并实行各工点责任承包制。施工现场严格按施工平面布置图布置。4、各类原材料,半成品的堆码均严格按公司《文明施工管理办法》要求堆放,并用标识牌标识清楚。5、施工现场内道路平整畅通,排水良好,无人作业的沟、井、坑均加设安全防护标志或回填整平。6、现场施工管理人员和操作人员必须佩带证明其身份的标识牌。7、工程完工后,按要求及时拆除所有工地围蔽,安全防护和其他临时设施,并将工地周围环境清理整洁,做到工完、料清、场地净。十六、环境保护方案及措施我们承诺,在整个施工期间,将严格遵守当地有关环境保护方面的法律、法规和管理条例,按业主、监理工程师的指示,按规范要求进行环境保护设施布置和施工。具体做到以下几点:-35- 成都瑞星建筑工程有限公司巫溪县西流溪水库(烟草援建)工程施工组织设计1、在施工过程中,不得伤及施工区征地范围以外的地形、地貌,原有植物和植被。2、临时工程的布置尽量减少对环境的干扰。3、在弃磴料处理场的周围,要根据实际地形设拦磴坎和河岸防护等,场内注意排水,保持平整、稳定,设置临时滞淤池、截水沟和淤泥收集设施以防止淤泥进入毗邻水域完工时要与有关部门协商并实施护面法或植树种草,必要时按要求对指定区域复耕。4、在工程的实施期间,采取合理可行的措施以疏通施工区域内部环境的污水。设计施工必要的导流设施导引水流,使之对施工区域及其中的工程设施等不会导致侵蚀或污染,设置必要的拦污净化处理设施以防止将含有污染物或可见悬浮物的行水直接排放入河流之中。5、露天爆破采取控制爆破技术,将飞石和燥声减小到最小程度,临时便道竣工后,即时进行边坡防护施工,使竣工后的边坡稳定,不产生水土流失现象。6、保持工地良好工作环境:(1)生产生活设施布置合理、整齐,机械设备、车辆停放有序。(2)定期清理收集生产生活区的废弃物料,分类运输到指定的存放点进行处理。(3)合理设计生活区污水处理系统的布置、容量。定期检查维护排水设施、化粪池等外部环境设施,定期收集和处理固体垃圾,定期消毒。(4)生产中各种机械设备产生的废弃油料,将建一个废油坑集中处理。(5)在混凝土搅拌站附近修建沉淀池,沉淀搅拌站产生的污水,经沉淀过滤后废水排出。保护周围的水资源。(6)树立施工公告牌,标明工程地点、名称、规模、进度等。在加油站和炸药、雷管库附近树立警示牌,标明严禁烟火、禁止吸烟等注意事项。提醒来往行人。(7)定时洒水降低施工区路面粉尘浓度。7、保护已建立的水准基点或永久测量标志不受破坏。8、工程施工期间,发现文物古籍等贵重物品时,要对现场进行保护,及时通知当地政府部门进行处理。9、工程竣工后,拆除临时设施时,不得破坏周围的建筑物和树木等其它设施。-35-'
