10kv~04kv变电站设计供配电技术毕业论文

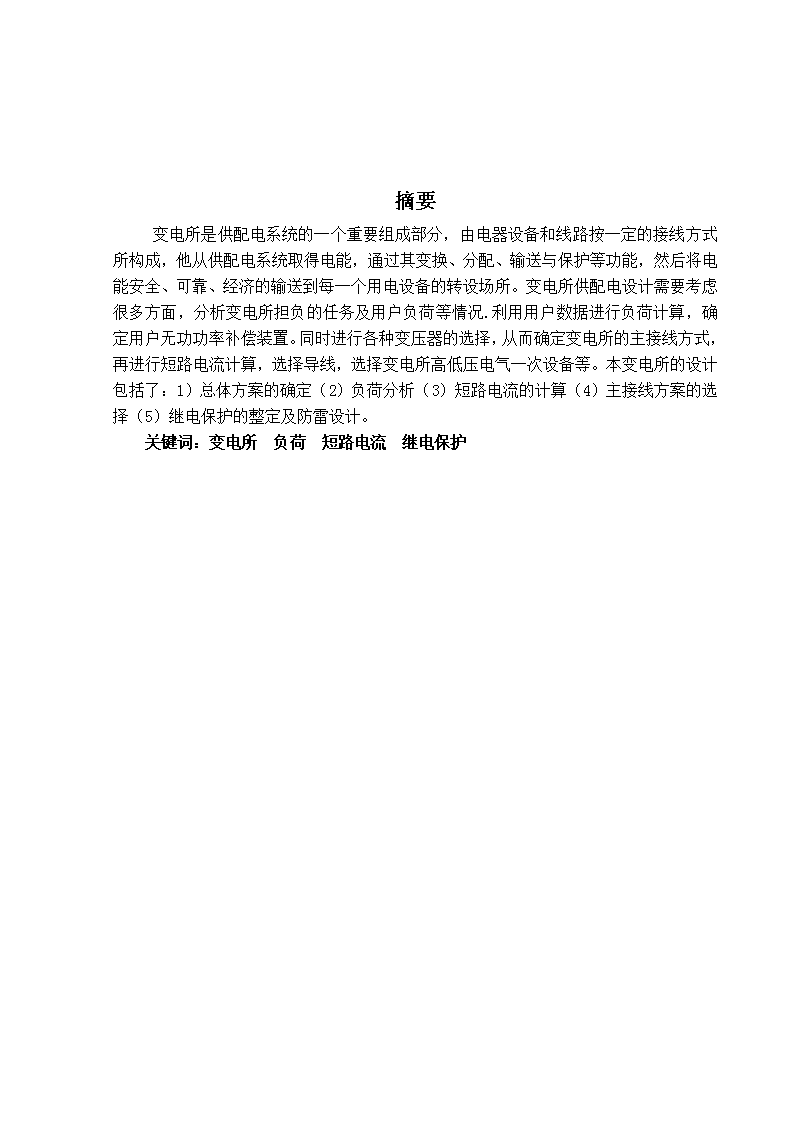

'摘要变电所是供配电系统的一个重要组成部分，由电器设备和线路按一定的接线方式所构成，他从供配电系统取得电能，通过其变换、分配、输送与保护等功能，然后将电能安全、可靠、经济的输送到每一个用电设备的转设场所。变电所供配电设计需要考虑很多方面，分析变电所担负的任务及用户负荷等情况.利用用户数据进行负荷计算，确定用户无功功率补偿装置。同时进行各种变压器的选择，从而确定变电所的主接线方式，再进行短路电流计算，选择导线，选择变电所高低压电气一次设备等。本变电所的设计包括了：1）总体方案的确定（2）负荷分析（3）短路电流的计算（4）主接线方案的选择（5）继电保护的整定及防雷设计。关键词：变电所负荷短路电流继电保护 1变电站设计背景1.1工厂变配电所的设计1.1.1电力用户供电系统的分类电力用户供配电系统由外部电源进线、用户变配电所、高低压配电线路和用电设备组成。按供电容量的不同，电力用户可分为大型（10000kV·A以上）、中型（1000-10000kV·A）、小型（1000kV·A及以下）》。1.大型电力用户供电系统大型电力用户的用户供电系统，采用的外部电源进线供电电压等级为35kV及以上，一般需要经用户总降压变电所和车间变电所两级变压。总降压变电所将进线电压降为6-10kV的内部高压配电电压，然后经高压配电线路引至各个车间变电所，车间变电所再将电压变为220/380V的低电压供用电设备使用。某些厂区环境和设备条件许可的大型电力用户也有采用所谓“高压深入负荷中心”的供电方式，即35kV的进线电压直接一次降为220/380V的低压配电电压。2.中型电力用户一般采用10kV的外部电源进线供电电压，经高压配电所和10kV用户内部高压配电线路馈电给各车间变电所，车间变电所再将电压变换成220/380V的低电压供用电设备使用。3.小型电力用户供电系统对于小型电力用户供电系统，由于所需容量较小，通常只设有一个相当于车间变电所的降压变电所，将6-10KV电压降为低压用电设备所需电压。1.1.2工厂变配电所的设计原则1.必须遵守国家的有关规程和标准，执行国家的有关方针政策，包括节约能源、节约有色金属等技术经济政策。2.应做到保障人身和设备安全、供电可靠、电能质量合格、技术先进和经济合理，应采用效率高、能耗低、性能较先进的电气产品。3.应根据工程特点、规模和发展规划，正确处理近期建设与远期发展的关系，做到远、近期结合，以近期为主，适当考虑扩建的可能性。4.必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件等，合理确定设计方案。 1.2原始资料1.2.1设计背景某公司现要新建一个10/0.4kV的变配电所，向公司生产区、办公楼、职工住宅区及其生活水泵组供电。原先变电所只能满足两个车间、办公楼和生活区的用电负荷。随着近年来，随着企业内部的调整，下属子公司之间的相互合并等原因，公司扩充了规模，兼并了原来其他单位的一些用电设备，因此，原先的变电所已经不能满足需要，要在原址旁边新建一座10/0.4kV变配电所，以满足单位改革后用电负荷的要求。鉴于公司用电的特殊性，新建变电所的电源取自3km某公司一专用35kV变电站和3km外市供电公司另一相同容量的35kV变电站。变电所建成后，能满足现有的生产、生活用电，有效地提高负荷转移能力，进一步提高供电可靠性。 2变电所负荷计算和无功补偿的计算2.1计算负荷的方法及负荷计算法的确定由于用电设备组并不一定同时运行，即使同时运行，也并不一定都能达到额定容量。另外，各用电设备的工作制也不一样，有连续、短时、断续周期之分。在设计时，如果简单地把各用电设备的额定容量加起来，作为选择导线截面和电气设备容量的依据，选择过大会使设备欠载，造成投资和有色金属的浪费；选择过小则会使设备过载运行，出现过热，导致绝缘老化甚至损坏，影响导线或电气设备的安全运行，严重时会造成火灾事故。为避免这种情况的发生，设计时，应用计算负荷选择导线和电气设备。计算负荷又称需要负荷或最大负荷。计算负荷是一个假想的持续负荷，其热效应与某一段时间内实际变动负荷所产生的最大热效应相等。在供电设计中，通常采用半小时的最大平均值作为按发热条件选择电气设备和导体的依据。用半小时最大负荷来表示其有功计算负荷，而无功计算负荷、视在计算负荷和计算电流则分别表示为、和。我国目前普遍采用的确定计算负荷的方法有需要系数法和二项式法。由于需要系数法的优点是简便，适用于全产和车间变电所负荷的计算，因此本设计变电所的负荷的计算采用需要系数法。2.2需要系数法的基本知识(1).需要系数需要系数是用电设备组在最大负荷时需要的有功功率与其设备容量的比值，即=/=/式(2.1)用电设备组的设备容量，是指用电设备组所有设备（不含备用设备）的额定容量之和，即=。而设备的额定容量，是设备在额定条件下的最大输出功率。但是用电设备组的设备实际上不一定都同时运行，运行的设备也不一定都满负荷，同时设备本身和配电线路都有功率损耗，因此用电设备组的需要系数为=/式(2.2) 式中代表设备组的同时系数，即设备组在最大负荷时运行的设备容量与全部设备容量之比;代表设备组的负荷系数，即设备组在最大负荷时的输出功率与运行的设备容量之比；代表设备组的平均效率；代表配电线路的平均效率，即配电线路在最大负荷时的末端功率与首段功率之比。(2).计算用电设备组的计算负荷在求出有功计算负荷后，可按下列各公式分别求出其余的计算负荷：==式(2.3)=/（）式中代表用电设备组的平均功率因数，代表对应于用电设备组的正切值。(3).计算多组用电设备的计算负荷在车间变电所低压母线上或配电干线上，常有多种用电设备，应考虑各种用电设备的最大负荷不同时出现的因数，因此在确定多组用电设备的计算负荷时，应引入有功计算负荷和无功计算负荷的同时系数和。对有N组用电设备的计算负荷如下：==式(2.4)==/（）同时系数和的取值为： 对车间干线:取0.85-0.95，取0.90-0.97对低压母线:由用电设备组计算负荷直接相加计算，取0.80-0.90，取0.85-0.95由车间干线计算负荷直接相加计算，取0.90-0.95，取0.93-0.972.3变电所的负荷计算2.3.1负荷统计对某公司全厂用电设备的统计如表2.1用电设备负荷统计（kW）负荷类别机床设备组433.45三级电焊机设备组129.35三级起重机组113.2三级办公楼30三级住宅区水泵组176三级住宅用电768三级厂区照明29三级表2.1用电负荷统计2.3.2负荷计算按需要系数法计算各组负荷由式子(2.1)和式子(2.3)可知：有功功率=式(2.5)无功功率=(2.6)视在功率=(2.7) 上述三个公式中：：每组设备容量之和，单位为kW；：需要系数；:用电设备组的平均功率因数；：对应于用电设备组的正切值。1.小批量生产的金属冷加工机床电动机：查附录A，=0.16-0.2（取0.2）=0.5=1.73有功负荷==0.2*433.45=86.69（kW）无功负荷==86.69*1.73=149.97（kvar）视在功率==174.74（kV·A）2.电焊机组的计算负荷：查附录A，=0.35=0.35=2.68有功负荷==0.35*129.35=45.27(kW)无功负荷==45.27*2.68=121.33(kvar)视在功率==129.5(kV·A)3.起重机的计算负荷：查附录A，=0.1-0.15（取0.15）=0.5=1.73有功负荷==0.15*113.2=16.98(kW)无功负荷==16.98*1.73=29.38(kvar)视在功率==33.93(kV·A)4.住宅区水泵组：查附录A，=0.8=0.8=0.75有功负荷=4=0.8*176=140.8(kW)无功负荷==0.75*140.8=105.6(kvar)视在功率==176(kV.A)5.办公楼：查附录A，=0.8=1=0 有功负荷==0.8*30=24(kW)无功负荷==0(kvar)视在功率==24(kV·A)6.住宅区：查附录A，=0.45=1=0有功负荷==0.45*768=345.6(kW)无功负荷==0(kvar)视在功率==345.6(kV·A)7.厂区照明：查附录A，=1=1=0有功负荷==1*29=29(kW)无功负荷==0(kvar)视在功率==29(kV·A)1）因此对于干线的总负荷的计算：（取=0.95，=0.97）1.有功功率==0.95*688.34=653.92(KW)2.无功功率==0.97*406.28=394.09(kvar)3.视在功率==763.49(kV·A)2）对于低压母线的总负荷的计算：（取=0.90，=0.95）1.有功功率==0.90*688.34=619.506(KW)2.无功功率==0.95*406.28=385.966(kvar)3.视在功率==729.9(kV·A) 由上面计算得出如下表2.2所示设备组计算负荷/kW/kvar/kV·A机床组0.20.51.7386.69149.97174.74电焊机组0.350.352.6845.27121.33129.5起重机0.150.51.7316.9829.3833.93水泵组0.80.80.75140.8105.6176办公楼0.81024024住宅区0.4510345.60345.6厂区照明11029029总计——688.34406.28——对干线取=0.95,=0.97653.92394.09763.49对低压母线取=0.90,=0.95619.506385.966729.9表2.2计算负荷表2.4无功补偿的目的和方案 由于用户的大量负荷如感应电动机、电焊机、气体放电灯等，都是感性负荷，使得功率因数偏低，因此需要采用无功补偿措施来提高功率因数。电力系统要求用户的功率因数不低于0.9，按照实际情况本次设计要求功率因数为0.92以上，因此必须采取措施提高系统功率因数。目前提高功率因数的常用的办法是装设无功自动补偿并联电容器装置。根据现场的实际情况，拟定采用低压集中补偿方式进行无功补偿。2.5无功补偿的计算及电容器的选择我国《供电营业规则》规定：容量在100kV·A及以上高压供电用户，最大负荷时的功率因数不得低于0.9，如达不到上述要求，则必须进行无功功率补偿。一般情况下，由于用户的大量如：感应电动机、电焊机、电弧炉及气体放电灯等都是感性负荷，使得功率因数偏低，达不到上述要求，因此需要采用无功补偿措施来提高功率因数。当功率因数提高时，在有功功率不变的情况下，无功功率和视在功率分别减小，从而使负荷电流相应减小。这就可使供电系统的电能损耗和电压损失降低，并可选用较小容量的电力变压器、开关设备和较小截面的电线电缆，减少投资和节约有色金属。因此，提高功率因数对整个供电系统大有好处。要使功率因数提高，通常需装设人工补偿装置。最大负荷时的无功补偿容量应为：==（-）式(2-8)按此公式计算出的无功补偿容量为最大负荷时所需的容量，当负荷减小时，补偿容量也应相应减小，以免造成过补偿。因此，无功补偿装置通常装设无功功率自动补偿控制器，针对预先设定的功率因数目标值，根据负荷的变化相应投切电容器组数，使瞬时功率因数满足要求。提高功率因数的补偿装置有稳态无功功率补偿设备和动态无功功率补偿设备。前者主要有同步补偿机和并联电容器。动态无功功率补偿设备用于急剧变动的冲击负荷。低压无功自动补偿装置通常与低压配电屏配套制造安装，根据负荷变化相应循环投切的电容器组数一般有4、6、8、10、12组等。用上式确定了总的补偿容量后，就可根据选定的单相并联电容器容量来确定电容器组数：式(2.9)在用户供电系统中，无功补偿装置位置一般有三种安装方式：(1)高压集中补偿:补偿效果不如后两种补偿方式，但初投资较少，便于集中运行维护，而且能对企业高压侧的无功功率进行有效补偿，以满足企业总功率因数的要求，所以在一些大中型企业中应用。(2)低压集中补偿：补偿效果较高压集中补偿方式好，特别是它能减少变压器的视在功率，从而可使主变压器的容量选的较小，因而在实际工程中应用相当普遍。(3)低压分散补偿： 补偿效果最好，应优先采用。但这种补偿方式总的投资较大，且电容器组在被补偿的设备停止运用时，它也将一并被切除，因此其利用率较低。由上面的分析并综合考虑本次设计采用低压集中补偿方式。取自低压母线侧的计算负荷，提高至0.92==619.506/729.9=0.85=619.506*[tan(arccos0.85)-tan(arccos0.92)]=120（kvar）选择BSMJ0.4-20-3型自愈式并联电容器，=20kvar由式子(2-9)可知电容器组数:式(2.10)120kvar/20kvar=6，所以电容器组数选择6组。补偿后的视在功率计算负荷：=674.19kV·A===0.92补偿后的计算电流：==1024.33A 3变电所变压器台数和容量的选择3.1变压器的选择原则电力变压器是供电系统中的关键设备，其主要功能是升压或降压以利于电能的合理输送、分配和使用，对变电所主接线的形式及其可靠性与经济性有着重要影响。所以，正确合理地选择变压器的类型、台数和容量，是对接下来主接线设计的一个主要前题。选择时必须遵照有关国家规范标准，因地制宜，结合实际情况，合理选择，并应优先选用技术先进、高效节能、免维护的新产品，并优先选用技术先进的产品。3.2变压器类型的选择电力变压器类型的选择是指确定变压器的相数、调压方式、绕组形式、绝缘及冷却方式、联结组别等。变压器按相数分，有单相和三相两种。用户变电所一般采用三相变压器。变压器按调压方式分，有无载调压和有载调压两种。10kV配电变压器一般采用无载调压方式。10kV配电变压器有Yyn0和Dyn11两种常见联结组。由于Dyn11联结组变压器具有低压侧单相接地短路电流大，具有利于故障切除、承受单相不平衡负荷的负载能力强和高压侧三角形接线有利于抑制零序谐波电流注入电网等优点，从而在TN及TT系统接地形式的低压电网中得到越来越广泛的应用。由上面分析得出选择变压器的类型为油浸式、无载调压、双绕组、Dyn11联结组。3.3变压器台数的选择变压器的台数一般根据负荷等级、用电容量和经济运行等条件综合考虑确定。《10kV及以下变电所设计规范GB50053－94》中规定，当符合以下条件之一时，宜装设两台及两台以上的变压器：(1)有大量一级或二级负荷；(2)季节性负荷变化较大；(3)集中负荷容量较大。结合本厂的情况，考虑到二级重要负荷的供电安全可靠，故选择两台主变压器。3.4变压器容量的选择变压器的容量首先应保证在计算负荷S30下变压器能长期可靠运行。 对有两台变压器的变电所，通常采用等容量的变压器，每台容量应同时满足以下两个条件：①满足总计算负荷70%的需要，即≈0.7；式（3.1）②满足全部一、二级负荷的需要，即≥式（3.2）条件①是考虑到两台变压器运行时，每台变压器各承受总计算负荷的50%，负载率约为0.7，此时变压器效率较高。而在事故情况下，一台变压器承受总计算负荷时，只过载40%，可继续运行一段时间。在此时间内，完全有可能调整生产，可切除三级负荷。条件②是考虑在事故情况下，一台变压器仍能保证一、二级负荷的供电。根据无功补偿后的计算负荷：=674.19kV·A，代入数据可得：≥0.7*674.19=471.933kVA，同时又考虑到未来5-10年得负荷发展，初步取=500kV.A。考虑到安全性和可靠性的问题，确定变压器为S9系列油浸式变压器。型号：S9-500/10，其主要技术指标见表3.1主变型号额定容量/kV·A联结组别空载损耗/kW短路损耗/kW空载电流%阻抗电压%S9-500/10500Dyn111.034.9534表3.1主变压器的技术指标 4电气主接线方案的设计4.1主接线的基本要求主接线是指由各种开关电器、电力变压器、互感器、母线、电力电缆、并联电容器等电气设备按一定次序连接的接受和分配电能的电路。它是电气设备选择及确定配电装置安装方式的依据，也是运行人员进行各种倒闸操作和事故处理的重要依据。概括地说，对一次接线的基本要求包括安全、可靠、灵活和经济四个方面。（1）安全性安全包括设备安全及人身安全。一次接线应符合国家标准有关技术规范的要求，正确选择电气设备及其监视、保护系统，考虑各种安全技术措施。（2）可靠性不仅和一次接线的形式有关，还和电气设备的技术性能、运行管理的自动化程度因素有关。（3）灵活性用最少的切换来适应各种不同的运行方式，适应负荷发展。（4）经济性在满足上述技术要求的前提下，主接线方案应力求接线简化、投资省、占地少、运行费用低。采用的设备少，且应选用技术先进、经济适用的节能产品。总之，变电所通过合理的接线、紧凑的布置、简化所内附属设备，从而达到减少变电所占地面积，优化变电所设计，节约材料，减少人力物力的投入，并能可靠安全的运行，避免不必要的定期检修，达到降低投资的目的。4.2主接线的基本形式与分析4.2.1单母线接线这种接线的优点是接线简单清晰、设备少、操作方便、便于扩建和采用成套配电装置；缺点：不够灵活可靠，任一元件（母线及母线隔离开关等）故障检修，均需要使整个配电装置停电，单母线可用隔离开关分段，但当一段母线故障时，全部回路仍需短时停电，在用隔离开关将故障的母线段分开后才能恢复非故障段的供电。适用范围：适应于容量较小、对供电可靠性要求不高的场合，出线回路少的小型变配电所，一般供三级负荷，两路电源进线的单母线可供二级负荷。如图4.1所示 图4.2单母线分段主接线4.2.2单母线分段主接线当出线回路数增多且有两路电源进线时，可用断路器将母线分段，成为单母线分段接线。母线分段后，可提高供电的可靠性和灵活性。在正常工作时，分段断路器可接通也可断开运行。两路电源进线一用一备时，分段断路器接同运行，此时，任一段母线出现故障，分段断路器与故障段进线断路器都会在继电保护装置作用下自动断开，将故障段母线切除后，非故障段母线便可继续工作，而当两路电源同时工作互为备用时，分段断路器则断开运行，此时若任一电源出现故障，电源进线断路器自动断开，分段断路器可自动投入，保证给全部出线或重要负荷继续供电。如图4.2所示 图4.2单母线分段主接线单母线分段接线保留了单母线接线的优点，又在一定程度上克服了它的缺点，如缩小了母线故障的影响范围、分别从两段母线上引出两路出线可保证对一级负荷的供电等。4.3变电所主接线方案的选择此设计选择高低压侧均采用单母线分段的方案。优点：用断路器把母线分段后，对重要用户可以从不同母线段引出两个回路，用两个电路供电：当一段母线故障时，分段断路器自动切除故障母线保证正常断母线不间断供电和不致使重要用户停电。缺点：当一段母线或母线隔离开关检修时该母线各出现须停电。5短路电流的计算 5.1产生短路电流的原因、危害及计算方法供电系统应该正常的不间断地可靠供电，以保证生产和生活的正常进行。但是供电系统的正常运行常常因为发生短路故障而遭到破坏。所谓短路，就是供电系统中一相或多相载流导体接地或相互接触并产生超出规定值的大电流。造成短路的主要原因是电气设备载流部分的绝缘损坏、误动作、雷击或过电压击穿等。短路电流数值通常是正常工作电流值的十几倍或几十倍。当它通过电气设备时，设备的载流部分变形或损坏，选用设备时要考虑它们对短路电流的稳定。短路电流在线路上产生很大的压降，离短路点越近的母线，电压下降越厉害，从而影响与母线连接的电动机或其它设备的正常运行。计算方法采用标幺值法计算。进行计算的物理量，不是用具体单位的值，而是用其相对值表示，这种计算方法叫做标幺值法。标幺值的概念是：某量的标幺值=所谓基准值是衡量某个物理量的标准或尺度，用标幺值表示的物理量是没有单位的。供电系统中的元件包括电源、输电线路、变压器、电抗器和用户电力线路，为了求出电源至短路点电抗标幺值，需要逐一地求出这些元件的电抗标幺值。5.2高压电网三相短路计算电源取自距本变电所3km外的35kV变电站，用10kV双回架空线路向本变电所供电，出口处的短路容量为250MV.A。图5.1高压电网短路电流计算图求10kV母线上K-1点短路和380V低压母线上K-2点短路电流和短路容量。电源侧短路容量定为Sk=250MV.A5.2.1确定基准值： 取=100MV·A=10.5kV=0.4KV而==100MV.A/（*10.5kV）=5.50kA==100MV.A/（*0.4kV）=144.34kA5.2.2计算短路电路中各主要元件的电抗标幺值：（1）电力系统：由于电源侧短路容量定为Sk=250MVA,因此==100MV·A/250MV.A=0.4（2）架空线路：查附录B得X0=(0.35Ω/km),因此==0.35Ω/km*3km*=0.95（3）电力变压器：Uk%=4,而=500KV.A,因此====8然后绘出短路电路的等效电路如图5.2图5.2等效电路5.2.3求K-1点的短路电路总阻抗标幺值及三相短路电流和短路容量：①总电抗标幺值：=+=0.4+0.95=1.35②三相短路电流周期分量有效值： ==5.50kA/1.35=4.07kA③其他三相短路电流：===4.07kA=2.55*4.07kA=10.38kA=1.51*4.07kA=6.15kA④三相短路容量：==100MV·A/1.35=74.1MV·A5.2.4求K-2点的短路电路总阻抗标幺值及三相短路电流和短路容量：1.两台变压器并列运行：①总电抗标幺值：==0.4+0.95+=5.35②三相短路电流周期分量有效值：==144.34kA/5.35=26.98kA③其他三相短路电流：在10/0.4KV变压器二次侧低压母线发生三相短路时，由于，可取=1.6，因此：=26.98kA=2.26*26.98kA=60.97kA=1.31*26.98kA=35.34kA④三相短路容量：==100MV·A/5.35=18.69MV·A2.两台变压器分列运行：①总电抗标幺值==0.4+0.95+8=9.35②三相短路电流周期分量有效值： ==144.34kA/9.35=15.44kA③其他三相短路电流：=15.44kA=2.26*15.44kA=34.89kA=1.31*15.44kA=20.23kA④三相短路容量：==100MV·A/9.35=10.7MV·A由上面计算结果得出如表5.1短路计算点总电抗标幺值三相短路电流/kA三相短路量/MV·Ak-11.354.074.074.0710.386.1574.1k-2变压器并列运行5.3526.9826.9826.9860.9735.3418.69变压器分列运行9.3515.4415.4415.4434.8920.2310.7表5.1高压短路计算结果 6变电所高压进线、一次设备和低压线路的选择与效验6.1高压侧的负荷计算6.1.1变压器的功率损耗计算①变压器的有功功率损耗：≈+式（6.1）（=1.03kW，=4.95kW，=500kW）又由=674.19kW因此≈1.03+4.95*=10.03kW②变压器的无功率损耗：≈[+]（=3，=4，=500kW）又由=674.19kW因此=500*[+]=51.36kvar6.1.2高压侧的负荷计算对于本单位而言，变电所高压侧的计算负荷即是全厂及家属住宅区的总计算负荷，因此，不需要采用需要系数逐级计算法和全厂需要系数法进行计算。①于是高压侧的有功功率：P=+=619.506+10.03=629.91kW②高压侧的无功功率：==385.966-120+51.36=317.33kvar③高压侧的视在功率：==705.33kV·A④于是高压侧最大长期工作电流: ==40.72A6.2变电所高压进线的选择与校验对于高压开关柜，从柜下进线时一般需通过电缆引入，因此，采用架空线长距离传输，再由电缆线引入的接线方式。对给高压开关柜引入的电缆线，因短路容量较大而负荷电流较小，一般先按短路热稳定条件选择导体截面，然后再校验发热条件。6.2.1架空线的选择按热稳定条件选择导体截面：长度为3km，C=87A··，取1.2（取值为继电器动作时间）A≥Amin=*103/C=4.07*103*/87=51.25初选70的LGJ型钢芯铝绞线。按发热条件进行校验：变压器高压侧最大长期工作电流为：=40.72A，70的LGJ型钢芯铝绞线在25℃、30℃时的载流量为275A、259A，大于40.72A，故满足条件。6.2.2电缆进线的选择①按热稳定条件选择导体截面：C=143A··，取1.2A≥Amin=*103/C=4.07*103*/143=31.18初选35mm2的YJY型交联聚乙烯绝缘铜芯电力电缆。②按发热条件进行校验：变压器高压侧最大长期工作电流：=40.72A，35的YJY型三芯交联聚乙烯绝缘铜芯电力电缆在25℃的空气中敷设时的载流量为172A，在20℃直埋敷设时的载流量为166A，大于计算电流，故选择35的YJY型三芯交联聚乙烯绝缘铜芯电力电缆。6.3高压一次设备的选择根据机械厂所在地区的外界环境，高压侧采用天津市长城电器有限公司生产的KYN—12型户内移高压中置式开关设备。此开关柜的型号：KYN28A—12。其内部的高压一次设备根据本厂需要选取。初选设备：高压断路器：VS1—12/630接地开关：JN3-10高压熔断器：RN2—10/200 电压互感器：JDZJ—10电流互感器：LZZJ—10—200/5隔离开关：GN19—10C/400高压母线型号：TMY-3*（50*4）；TMY-3*(80*10)+1*(60*6)绝缘子型号：ZA-10Y抗弯强度：3.75(户内支柱绝缘子)6.3.1高压断路器的选择与效验高压断路器除在正常情况下通断电路外，主要是在发生故障时，自动而快速的将故障切除，以保证设备的安全运行。1.选择时，除按一般原则选择外，由于断路器还有切断短路电流，因而必须校验短路容量，热稳定性及动稳定性等各项指标。按工作环境选择：选择户外或户内，若工作条件特殊，还需要选择特殊型式；按额定电压选择：应该大于或等于所在电网的额定电压，即：；按额定电流选择：应该等于或大于变压器高压侧最大长期工作电流，即：；校验高压断路器的开断电流：即：；校验高压断路器的动稳定性：；校验高压断路器的热稳定性：2.高压断路器的选择（1）额定电压：=12KV（2）额定电流：>变压器高压侧最大长期工作电流==40.72A（3）根据有关资料初选VS1—12/630型断路器如表6.1型号技术参数额定电流（A）额定开断电流（KA）极限通过电流(kA)4秒热稳定电流(kA)VS1—12/630630404016表6.1VS1—12/630型断路器技术参数 (4)校验：a.=12KV>b.=630A>=40.72Ac.额定开断电流校验:10KV母线三相稳态短路电流=4.07KA，VS1—12/630所以断路器的额定开断电流=40KA符合要求。d.动稳定校验：10KV母线三相短路冲击电流：=10.38（KV），VS1—12/630型断路器的极限通过电流=40（KA），＜符合动稳定要求。e.热稳定效验：根据资料继电器的动作时间取1.2秒,即＝1.2秒，高压母线短路容量:Qdt==(6.15kA)2*(1.2)S=45.4(kA2·S)，ZN3—10/630—40型断路器的4秒热稳定电流:=16(kA)，=(16kA)2*4S=1024(kA2·S)，<符合热稳定要求。通过以上效验可知,10KV断路器选VS1—12/630型断路器完全符合要求。6.3.2高压隔离开关的选择与效验1．高压隔离开关的作用：高压隔离开关是在无载情况下断开或接通高压线路的输电设备，以及对被检修的高压母线、断路器等电器设备与带电的高压线路进行电气隔离的设备。2．工作环境选择：选择户外或户内，若工作条件特殊，还需要选择特殊型式；按额定电压选择：应该大于或等于所在电网的额定电压，即：；按额定电流选择：应该等于或大于变压器高压侧最大长期工作电流，即：；校验高压断路器的开断电流：即：；校验高压断路器的动稳定性：；校验高压断路器的热稳定性：。3．10KV隔离开关的选择（1）额定电压：=10KV （2）额定电流：>变压器高压侧最大长期工作电流==40.72A（3）根据有关资料初选GN19—10C/400型隔离开关如表6.2型号技术参数额定电流（A）极限通过电流(kA)4秒热稳定电流(kA)GN19—10C/4004005012.5表6.2GN19—10C/400型隔离开关参数(4)校验：a.=10KV=b.=400A>=40.72A 7继电保护的整定及防雷措施7.1压器的继电保护装置（1）装设瓦斯保护当变压器油箱内故障产生轻微瓦斯或油面下降时，瞬时动作于信号：当因严重故障产生大量瓦斯时，则动作于跳闸。（2）装设反时限过电流保护采用GL-25/10型感应式过电流继电器，两相两继电器式接线，去分流跳闸的操作方式。（a）过电流保护动作电流的整定利用公式，式中为（1.5～3），即=2==57.74A，=1.3，=1，=0.8，=200A/5A，因此过电流保护动作电流=A=2.35A因此过电流保护动作电流整定为3A。（b）．过电流保护动作时间的整定由于本变电所为电力系统的终端变电所，故其过电流保护的10倍动作电流的动作时限整定为0.5S。（c）．过电流保护灵敏系数的检验利用式==0.55KA，因此其保护灵敏系数==2.93>1.5满足其保护灵敏系数1.5的要求。（3）装设电流速断保护利用的电流速断装置来实现。（a）速断电流的整定利用式,式中=15.44KA，=1.4，=1，=200A/5A，=10KV/0.4KV=25，因此速断电流为=［（1.4*1）/（40*25）］*15440A=21.62A速断电流倍数整定为=21.62A/2.35A=9.22（b）电流速断保护灵敏系数的检验利用，式中=0.866*26.98KA=23.36KA,=1，=200A/5A因此其保护=23360A/(40*21.62)A=6.75>1.5 7.210KV侧继电保护在此选用GL-25/10型继电器。由以上条件得计算数据：变压器一次侧过电流保护的10倍动作时限整定为0.5S；过电流保护采用两相两继电器式接线；高压侧线路首段的三相短路电流为4.07KV；变比为200/5A保护用电流互感器动作电流3A。下面对高压母线处的过电流保护装置进行整定（高压母线处继电保护用电流互感器变比为200/5A）整定的动作电流：取=2.5=2.5*40.72A=101.8A,=1.3,=0.8，=1，=200A/5A，故==4.14A,根据GL-25/10型继电器的规格，动作电流整定为4A.整定的动作时限：母线三相短路电流反映到中的电流：==101.8A。对的动作电流的倍数，即：=101.8A/3A=33.9由《反时限过电流保护的动作时限的整定曲线》确定的实际动作时间：=0.5S.的实际动作时间：=0.5S+0.7S=1.2S7.30.38KV侧低压断路器保护（a）瞬时过流脱扣器动作电流整定：瞬时过流脱扣器的动作电流应躲过线路的尖峰电流，即式中为可靠系数，对取1.35，即1.07*1024.33A=1096.03A于是=1.35*1024.33A=1479.64A所以瞬时过流脱扣器动作电流整定为1480A。（b）长延时过流脱扣器动作电流整定：长延时过电流脱扣器的动作电流，应躲过线路的计算电流，即式中对取1.1，=1024.33A于是 =1.1*1024.33A=1126.76A，所以延时过流脱扣器动作电流整定为1200A.7.4防雷保护的选择在每路进线终端和每组母线上装设避雷器，有电缆进线段的架空线路，在电缆与架空线的连接处应装设避雷器。由于本站占地面积不大，从经济性和可靠性两方面考虑可利用建筑物混凝土的钢筋引地下的地基以作大地可靠接地，再在本站建设屋的房顶上用钢筋在外沿打20m*20m的方格子，竖直连结好后，沿房顶一圈再与混凝土内的钢筋连结牢固，形成避雷线。 总结本次课程设计把我们所学专业的理论与实际紧密的连接了起来，学习并掌握了传统的设计手段，着重培养了自己对电力系统的基本设计能力及两年来所学专业知识的综合应用能力；培养了独立分析和解决问题的能力，提高了工程设计的基本技能，对我的专业知识有了一个新的提高。在设计中我们依据现有的降压变电站的接线形式作为参考资料，通过理论与实际相联系确定出最优方案，本次设计的10/0.4KV降压变电站接线形式从目前来看是比较可靠、经济的，而且是变电站通常采用的一种接线形式。电气设备的选择依据所学知识理论原理为依据，通过短路计算，结合现有电厂运行设备进行选择的，并进行设备校验。最后运用继电保护和高电压技术等方面的理论，进行了变压器保护整定计算及变电站防雷接地计算，具有一定的科学性、适用性。 致谢在我的设计即将完成之际，我要感谢我的设计指导教师何颖老师和曾经教过我的各位老师，可以这样说，没有这些老师的辛勤教悔，就没有今天设计的顺利完成。在我的论文的整个设计过程中，何颖老师给我了我很大的帮助，每当我的论文无法进行遇到困难时，何颖老师总会为我提供各种宝贵的意见，使得我的论文得以顺利进行，并按时间完成，在此我也要向电气与信息工程系的所有老师特别是何颖老师诚挚的说一声“谢谢您的指导！”。本篇设计报告经过多次的修改，补充，增删，现已成稿。但由于本人水平有限，难免会有错误和遗漏，请各位批阅教师批评和指正。 参考文献[1]刘介才编著．《工厂供电》，第4版，机械工业出版社，2005[2]雷振山编著．《中小型变电所实用设计手册》，第1版，中国水利水电出版社，2000。[3]李华峰编著．《实用供配电技术手册》，第1版，中国水利水电出版社，2002。[4]王子午编著．《常用供配电设备选型手册》，第一版，煤炭工业出版社，1998。[5]徐泽植编著．《10kV及以下供配电设计与安装图集》，第一版，煤炭工业出版社，2002。[6]李康编著．《工厂常用电气设备手册下册补充本》，第一版，中国电力出版社，2003。[7]张德福编著．《建筑工程常用材料设备产品大全》，第一版，中国建筑工业出版社，1992。[8]陈昌编著．《工业与民用配电设计手册第二版》，第一版，中国电力出版社，1994。[9]李正明编著．《现代建筑电气设计实用指南》，第一版，中国水利水电出版社，2000。 附录A用电设备组名称需要系数二项式系数最大容量设备台数Xbc小批生产的金属冷加工机床电动机0.16～0.20.140.450.51.73单头手动弧焊变压器0.35——————0.352.68机加、机修、装配等类车间的吊（=25%）0.1～0.150.060.230.51.73水泵、空压机0.7～0.80.650.2550.80.75生产厂房及办公室、实验室照明0.8～1——————1.00宿舍、生活区照明0.45——————1.00室外照明、应急照明1——————1.00用电设备组的需要系数、二项式系数及功率因数附录B线路结构单位长度电抗平均值/（·Km） 6-10KV220/38OV架空线路0.35（当线路结构数据不详时，可取此值0.32电缆线路0.100.066电力线路每相的单位长度电抗平均值 附录C10kV变电所电气主接线图 新疆工业高等专科学校电气系课程设计说明书供配电技术新疆工业高等专科学校电气系课程设计任务书2011/2012学年2学期2012年6月9日专业供用电技术班级供电10-2班课程名称供配电技术设计题目10/0.4kv变电所设计指导教师起止时间2012-6-9/6-16周数一周设计地点 设计目的：供配电技术是专业技术基础课，能运用所学理论知识和技能解决生产第一线的运行、维护、检修及技术管理等实际工作，具有分析解决一般技术和业务问题的能力。对学生进行一次高级人才基本技能的综合训练，培养学生分析和解决本专业技术实际问题的能力，包括技术经济政策的理解能力；查阅和综合分析各种文献资料、掌握使用工程技术规范和手册、图表等技术资料的能力；计算机应用能力；绘图和设计说明书（论文）的撰写等方面的能力。设计任务或主要技术指标：要求根据用电负荷实际情况，并适当考虑发展。按照安全可靠、技术先进、经济合理的要求，确定变电所的位置与形式，确定变电所主变压器的参数、容量与类型。选择变电所主接线方案及高低压设备和进出线，确定二次回路方案，选择整定继电保护装置、确定防雷和接地装置，最后按要求写出设计说明书，绘制设计图纸。设计进度与要求：第1天：收集10kv降压变电所资料；第2天：了解掌握10kv降压变电站的基本组成；第3天：根据设计背景计算变电所负荷；第4天：短路电流计算；第5天：电气主接线选择与校验；第6天：继电保护预防雷保护的设计；弟7天：制作10kv降压变电站设计报告；弟8天：答辩；主要参考书及参考资料：[1]刘介才编著.《工厂供电》，第4版，机械工业出版社，2005[2]雷振山编著．《中小型变电所实用设计手册》，第1版，中国水利水电出版社，2000。[3]雷振山编著．《实用供配电技术手册》，第1版，中国水利水电出版社，2002。[4]王子午编著．《常用供配电设备选型手册》，第一版，煤炭工业出版社，1998。[5]徐泽植编著．《10kV及以下供配电设计与安装》，第一版，煤炭工业出版社，2002。教研室主任（签名）系（部）主任（签名）年月日新疆工业高等专科学校电气系课程设计评定意见设计题目：10/0.4kv变电所设计 评定意见参考提纲：1.学生完成的工作量与内容是否符合任务书的要求。2.学生的勤勉态度。3.设计或说明书的优缺点，包括：学生对理论知识的掌握程度、实践工作能力、表现出的创造性和综合应用能力等。袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈'
