长湖变电站设计任务书.doc

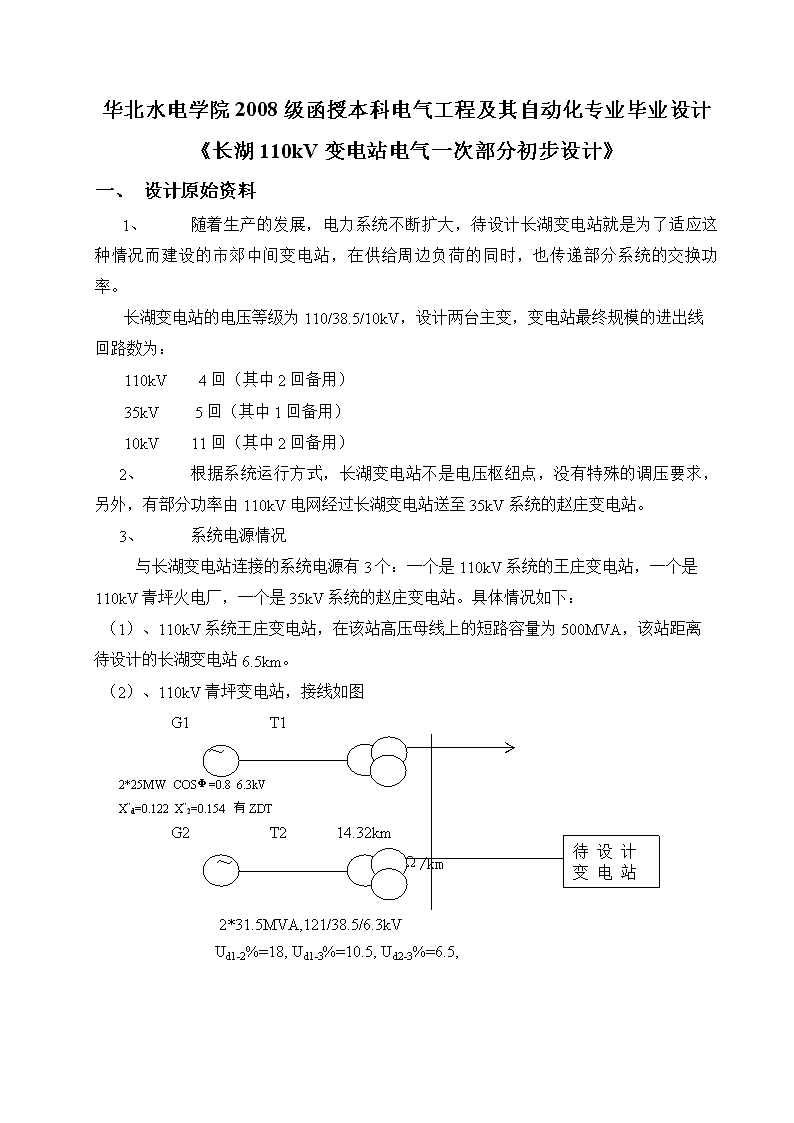

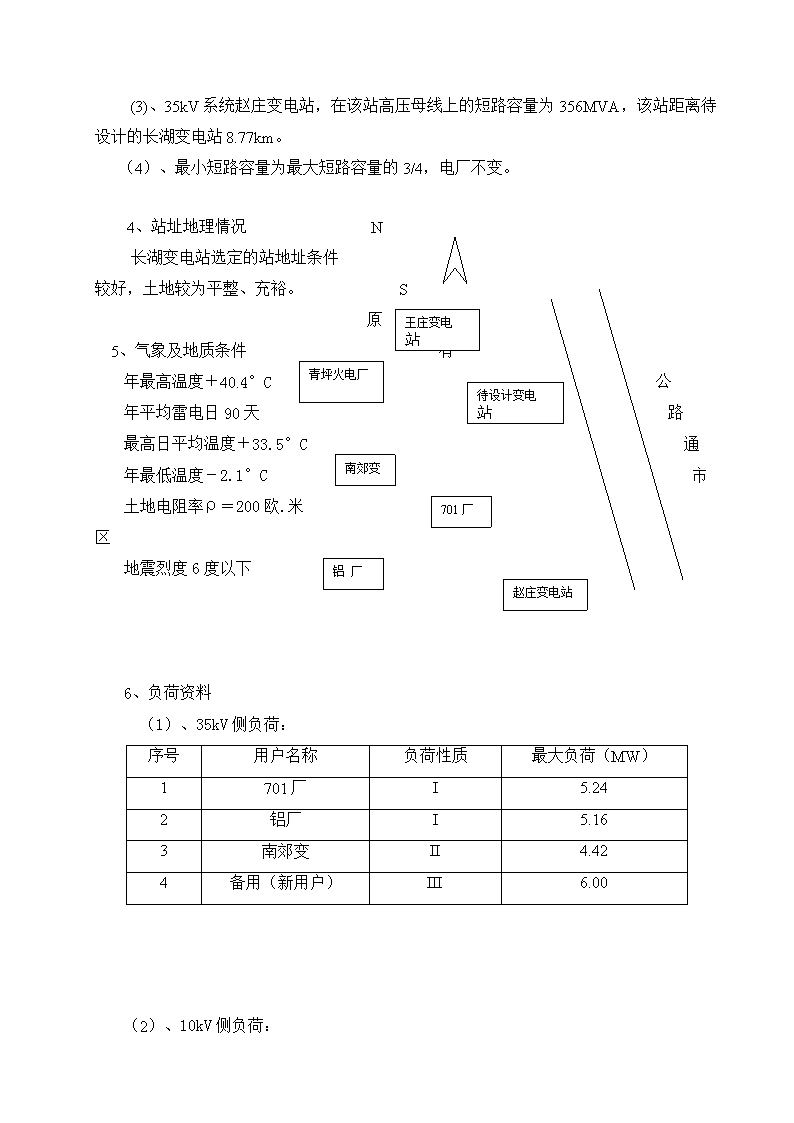

'华北水电学院2008级函授本科电气工程及其自动化专业毕业设计《长湖110kV变电站电气一次部分初步设计》一、设计原始资料1、随着生产的发展，电力系统不断扩大，待设计长湖变电站就是为了适应这种情况而建设的市郊中间变电站，在供给周边负荷的同时，也传递部分系统的交换功率。长湖变电站的电压等级为110/38.5/10kV，设计两台主变，变电站最终规模的进出线回路数为：110kV4回（其中2回备用）35kV5回（其中1回备用）10kV11回（其中2回备用）2、根据系统运行方式，长湖变电站不是电压枢纽点，没有特殊的调压要求，另外，有部分功率由110kV电网经过长湖变电站送至35kV系统的赵庄变电站。3、系统电源情况与长湖变电站连接的系统电源有3个：一个是110kV系统的王庄变电站，一个是110kV青坪火电厂，一个是35kV系统的赵庄变电站。具体情况如下：（1）、110kV系统王庄变电站，在该站高压母线上的短路容量为500MVA，该站距离待设计的长湖变电站6.5km。（2）、110kV青坪变电站，接线如图G1T1～2*25MWCOSФ=0.86.3kVX”d=0.122X”2=0.154有ZDT待设计变电站G2T214.32km～X0＝0.4Ω/km2*31.5MVA,121/38.5/6.3kVUd1-2%=18,Ud1-3%=10.5,Ud2-3%=6.5, (3)、35kV系统赵庄变电站，在该站高压母线上的短路容量为356MVA，该站距离待设计的长湖变电站8.77km。（4）、最小短路容量为最大短路容量的3/4，电厂不变。4、站址地理情况N长湖变电站选定的站地址条件较好，土地较为平整、充裕。S王庄变电站原青坪火电厂5、气象及地质条件有待设计变电站年最高温度＋40.4°C公年平均雷电日90天路南郊变最高日平均温度＋33.5°C通年最低温度－2.1°C市701厂土地电阻率ρ＝200欧.米区赵庄变电站铝厂地震烈度6度以下6、负荷资料（1）、35kV侧负荷：序号用户名称负荷性质最大负荷（MW）1701厂I5.242铝厂I5.163南郊变II4.424备用（新用户）III6.00（2）、10kV侧负荷： 序号用户名称负荷性质最大负荷（MW）1机械厂II1.892自行车厂III1.203冻肉厂III1.244电台I0.495绢纺厂I3.566木材厂II1.077803厂I1.288建材厂II1.519备用（新用户）II4.00110kV青坪火电厂提供3.45MW电能，其余由110kV王庄变电站供给。另外，经由长湖变电站送到35kV赵庄变电站的穿越功率为1.89MW。注：1）、用户距离长湖变电站4～12km之内；2）、负荷功率因素均取COSФ=0.85；3）、负荷同时率Kt＝0.9；4）、年最大负荷利用小时均取Tmax＝4500小时/年；5）、以上负荷不包括网损在内，网损率一律取5％；6）、电台要求双回路供电。（3）、所用电负荷：序号设备名称容量（KW）负荷性质 1＃1主变风扇3.24经常、连续2＃2主变风扇3.24经常、连续3浮充电机4.5经常、连续4蓄电池室通风2.7不经常、连续5载波室通风1.1不经常、连续6载波通讯2.5经常、连续7照明负荷9.7经常、连续8生活区用电10不经常、连续9充电机新用户20不经常、连续10生活水泵4.5经常、短时11检修、试验电源5不经常、短时12电焊机10.6不经常、断续注：所有电计算负荷＝照明用电+生活区用电+其余经常的或连续的负荷之和*0.85KVA其中0.85为综合系数。二、设计内容1、负荷分析及变压器的容量、台数及型式的选择；2、进行主接线的技术经济比较，确定主接线最佳方案；3、计算短路电流及主要电气设备选择；4、进行主变压器保护的整定计算；5、选择所用变压器的型号及台数，并确定所用变压器的接线方式；6、进行变电站的电气总平面布置；7、进行避雷针的布置保护范围计算；8、接地装置的布置及计算。三、设计成品1、设计说明书一份（包括短路电流计算过程及设备选择计算过程，避雷器和避雷针的选择计算过程）； 2、变电站电气主接线图一张；3、变电站电气总平面布置图一张；4、110kV出现间隔至主变间隔断面图一张；5、短路电流计算及主要设备选择结果表一张；6、变电站直击雷保护范围图一张；7、变电站接地装置布置图一张；8、变压器控制图一张；9、变压器保护图一张；┊┊┊装┊┊┊订┊┊┊线┊┊┊'
