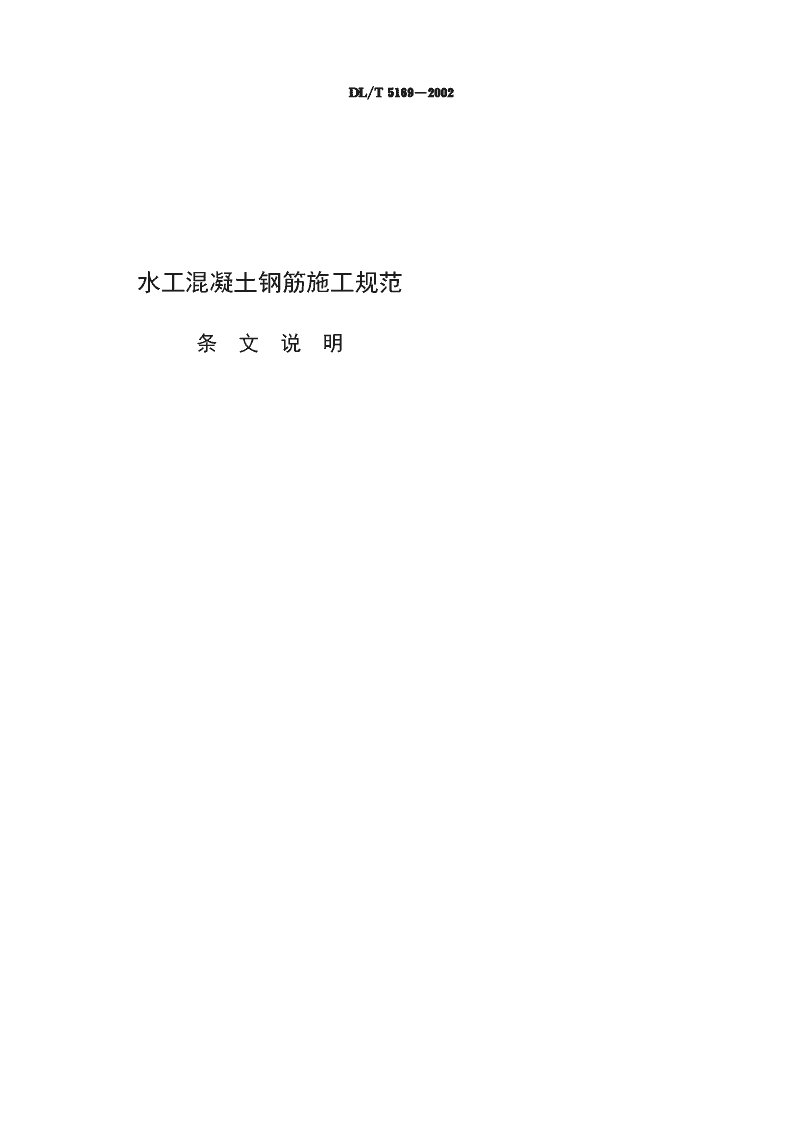

'水工混凝土钢筋施工规范条文说明

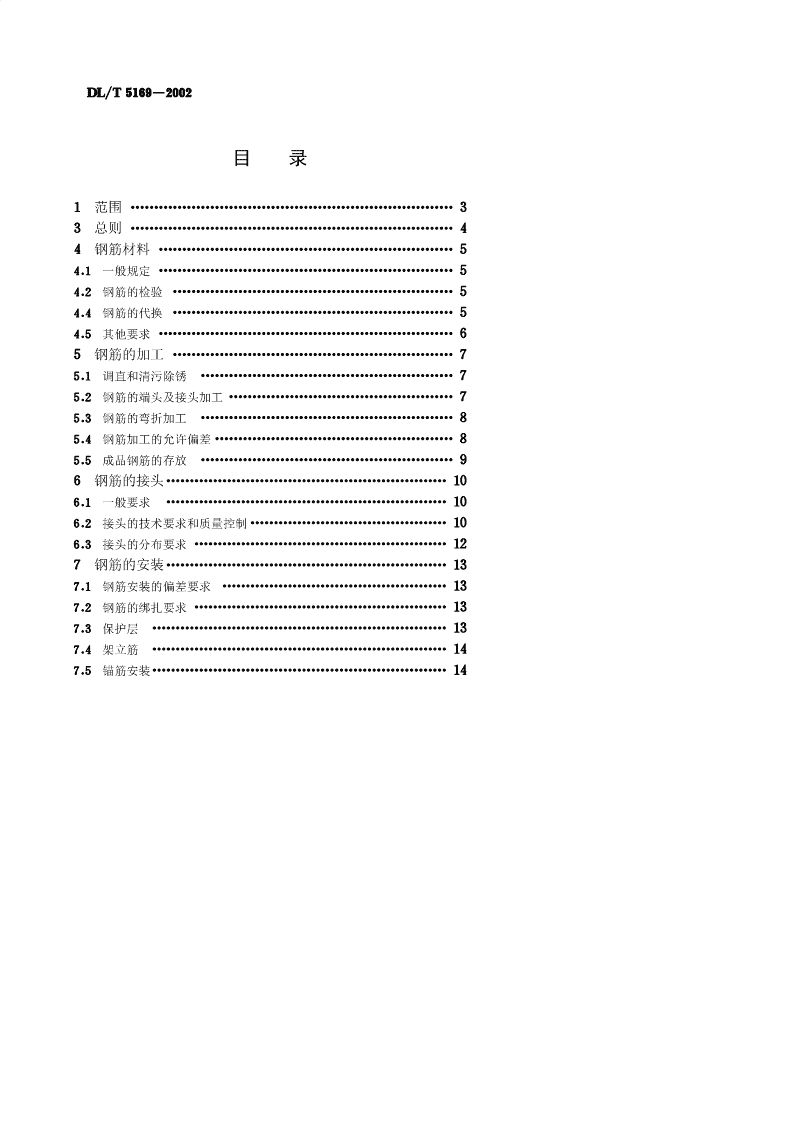

目录范围总则钢筋材料一般规定钢筋的检验钢筋的代换其他要求钢筋的加工调直和清污除锈钢筋的端头及接头加工钢筋的弯折加工钢筋加工的允许偏差成品钢筋的存放钢筋的接头一般要求接头的技术要求和质量控制接头的分布要求钢筋的安装钢筋安装的偏差要求钢筋的绑扎要求保护层架立筋锚筋安装

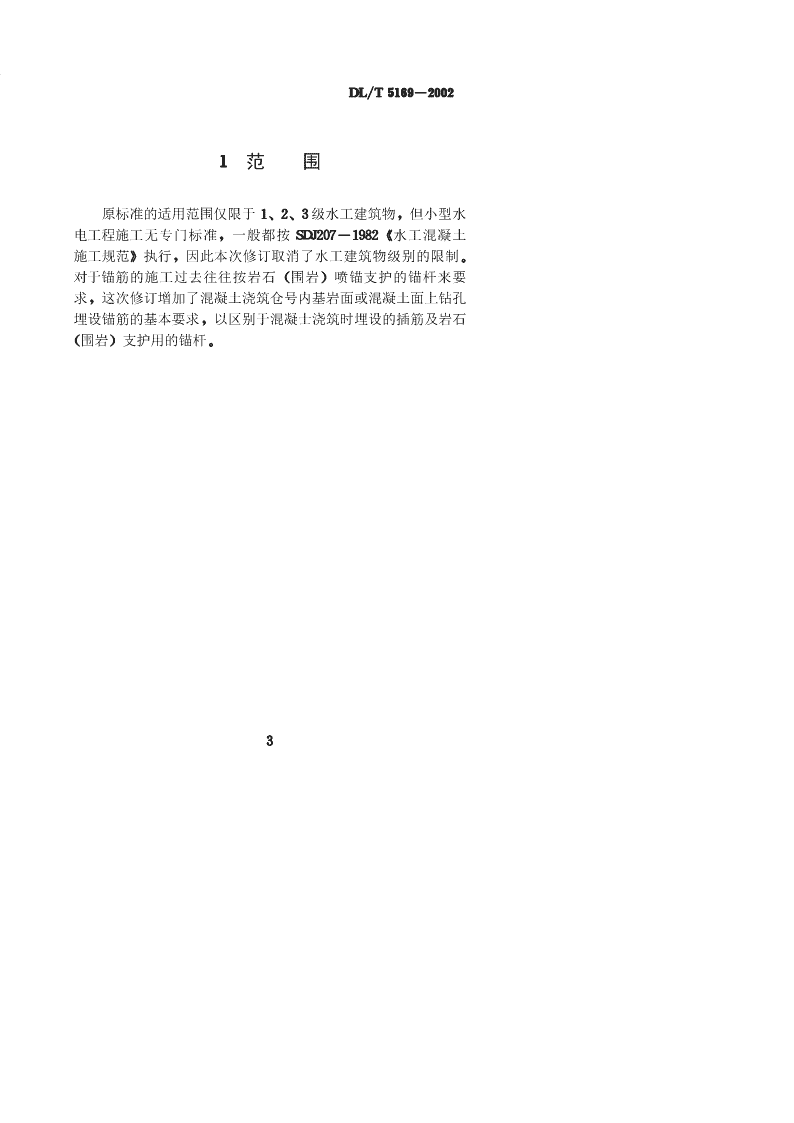

范围原标准的适用范围仅限于级水工建筑物但小型水电工程施工无专门标准一般都按水工混凝土施工规范执行因此本次修订取消了水工建筑物级别的限制对于锚筋的施工过去往往按岩石围岩喷锚支护的锚杆来要求这次修订增加了混凝土浇筑仓号内基岩面或混凝土面上钻孔埋设锚筋的基本要求以区别于混凝士浇筑时埋设的插筋及岩石围岩支护用的锚杆
总则虽然钢筋接头的一些新方法新技术和新工艺已经在工程施工中得以使用并已逐渐成熟但是应用的水平还参差不齐加之有一些接头方法本身就是有选择使用的因此施工单位所使用的钢筋接头方法应该按设计要求和施工条件合理选用目前钢筋加工及接头机械已经发展到电脑控制时代但在我国技术发展很不平衡所以应按实际情况选用加工及接头机械并要定期检修和校验以保证钢筋的加工和接头质量
钢筋材料一般规定钢筋材料的国家标准已经过多次修订但是修订进程不一致部分钢筋材料已采用了新的牌号如等本标准中部分钢筋材料仍按原牌号标出并且给出表面形状及级等概念以方便使用钢筋材料的国家标准将会不断地修订所以本条规定了水工混凝土结构所用钢筋应执行的国家现行标准本条根据规定编写本条要求施工单位采购或由业主供应钢筋材料时除在性能上要符合国家标准外型号钢号直径还应满足设计标准和设计图纸等文件中的一些特殊规定钢筋的检验本小节规定钢筋检验的抽样方法采用进货批同厂家同炉号同种类同尺寸钢筋按为限取样试验不得累积计算明确规定不能在同一根钢筋上取两件及其以上相同用途的试样进行检验原标准规定对直径以下的热轧级钢筋当有出厂证明书或试验报告单时可不再做取样试验但考虑到目前市场的特殊性本次修订中取消了此规定原标准中的正文和附注部分本次综合成钢筋检验的具体规定以便于操作对原标准附注部分加入新要求并列入正文钢筋的代换本条为新增条款虽然目前钢筋材料市场供应比较充足
但过去的施工中往往由于钢筋材料供应不及时发生耽误工期或钢筋代换造成材料浪费的现象所以强调要加强钢筋采购的计划性和适时性强调钢筋代换时应满足设计标准规定的构造要求以避免钢筋代换而影响工程质量或造成工程费用增加其余要求为原标准有关条文本条为新增条款规定了在实际施工中经常使用的一种钢筋代换的新方法其他要求原标准条附注中只要求使用进口钢材应执行建设部有关规定不利于具体操作本条明确了要加强机械性能检验满足国家对混凝土用钢筋的机械性能指标后才允许使用原标准规定水工混凝土结构的非预应力混凝土中不宜采用冷拉钢筋但中规定可以使用冷拉级钢筋故修改原条文本条为新增条款由于光圆钢筋制作的楔形锚筋施工中难以保证质量因此本条款中规定锚筋施工宜采用带肋钢筋做成砂浆锚筋
钢筋的加工调直和清污除锈本条增加了对钢筋表面形成层的水锈和色锈一般不做专门处理的规定因为钢筋表面水锈和色锈对钢筋强度和握裹力没有影响但对于有锈皮和鳞锈的钢筋必须处理并应重新鉴定视损伤程度决定降级使用或剔除不用一般钢筋经调直后对截面损伤较小原标准中其表面伤痕不得使钢筋截面减小以上的规定在工程实践中很难检测统计故改为不得有明显损伤出现死弯的钢筋其死弯处易出现局部强化故增加了剔除不用的规定钢筋调直以及加工过程中出现劈裂现象时除按废品处理外特别规定了应鉴定该批钢筋本条为新增条款由于机械除锈效率高且质量易保证因此推荐采用机械除锈另外除锈后的钢筋易发生再锈因此规定应尽快使用钢筋的端头及接头加工原标准对直径等于的级以上钢筋弯转直径没有明确规定现予以明确并增加了锚筋的加工要求随着新型钢筋连接方法如钢筋窄间隙焊接气压焊带肋钢筋套筒挤压连接锥螺纹连接和直螺纹连接等在水电水利工程上广泛应用对钢筋接头的加工提出了新的要求因此规定按施工部位的设计接头方式要求进行加工端头轴线误差要求要与接头型式相适应钢筋接头的切割应按不同的连接方式采用不同的方法如机械连接的接头就不允许使用电焊气焊切割因为采用电
气焊切割的端头不规则将影响接头质量气压焊对钢筋端头端面垂直度要求较高也不能采用电气焊或切断机切断本条最后规定其他新接头的切割须按经鉴定的工艺要求进行是为推广新技术的同时确保接头质量鉴于国内现有的钢筋锥直螺纹接头的技术参数不相同其套丝机螺纹锥度牙形螺纹等也不一样为此施工单位采用时应特别注意对技术参数不一样的接头不得混用避免出现质量问题检查加工质量用的牙形规卡规或环形规锥直螺纹塞规均应由提供钢筋连接技术的厂家或单位配套提供钢筋锥直螺纹丝头质量好坏直接影响接头的连接质量为此要求在工人自检的基础上按每种规格钢筋加工批量的抽检不允许使用牙形撕裂掉牙牙瘦小端直径过小钢筋纵肋上无齿形等不合格丝头连接钢筋查出一个不合格接头则应重新连接该批接头可切去不合格丝头再重新加工并及时填写检验记录不得追记钢筋机械连接件套筒是连接质量的关键套简加工工艺复杂要求高因此规定应经专门的设计和型式检验在专业厂家生产出厂的套简须有出厂质检证明目前大量应用钢筋机械连接的工程施工中都如此进行控制钢筋的弯折加工本条与原标准基本一致但大型梁柱的箍筋一般直径大于按原要求加工后不利于安装采用小直径级钢筋制作箍筋时其末端应有弯头弯头长度应大于等于倍的主筋直径以便于绑扎因此特增加此规定钢筋加工的允许偏差在原标准规定的基础上增加了圆弧钢筋加工的径向偏差要求这是因为径向偏差将严重影响安装质量特别是影响混凝
土保护层厚度本条为新增条款鉴于国内现有的钢筋接头机械连接参数不尽相同因此规定加工偏差按接头连接件技术规定执行成品钢筋的存放由于钢筋加工后钢筋弯折部位和冷拉钢筋易生锈且除锈较为困难而钢筋生锈时间因各地区气候条件不同而异因此宜尽快使用实践证明挂牌分号存放是防止成品钢筋混号的有效手段我国各地气候差异较大各工程钢筋成品存放的时间也不尽相同因此成品的存放应按地区气候条件的不同而采取相应的措施保证钢筋不变形不锈蚀钢筋锥直螺纹连接的成品钢筋因端头有丝扣在存放过程中容易造成丝扣的损坏满足不了安装质量的要求因此规定应对端头丝扣采取有效措施进行保护
钢筋的接头一般要求本条明确了在工厂和施工现场所使用的钢筋接头方式在原标准的基础上增加了窄间隙焊机械连接带肋钢筋套筒挤压接头镦粗锥螺纹接头镦粗直螺纹接头和气压焊等方式属新增条款近年来钢筋的机械连接接头已在水电水利工程中应用接头质量完全能够达到水工结构要求并且施工速度快成本相对较低因此在钢筋的接头中除了采用原标准规定的常用焊接方法外还可选用机械连接接头尽量不用绑扎搭接以达到节约钢筋和保证结构可靠性的目的并明确指出当设计有要求时应按设计要求进行连接对于直径大于的钢筋在现场施工中焊接和机械连接确实有困难时也可采用绑扎搭接但必须从严掌握明确了各类钢筋在不同条件下可采用的接头方式在原标准规定的接头方式基础上增加了钢筋新型接头方式的规定并说明了注意事项另外在一些工程的实际施工中当钢筋的直径大于时仍然采用搭接焊接头甚至采用绑扎搭接因此在一些混凝土结构中当不具备规定焊接条件的情况下直径大于的钢筋也可采用搭接焊接头但要严格掌握本条为新增条款由于本标准已将一些钢筋接头的新技术新工艺引入故同时也引入了钢筋接头等级概念接头的技术要求和质量控制本条修改内容为搭接焊和帮条焊的接头原标准规定应做成双面焊缝但在工程实际应用中由于现场条件所限一般都做成单面焊缝
受力情况能够满足混凝土结构要求因此在此次修订中改为在设计有要求时应做成双面焊缝无特殊要求时可做成单面焊缝焊缝的长度原标准按双面焊缝长度计算不够直观本次修改为按总长度计算搭接焊接头原标准规定两根搭接钢筋的轴线应位于同一直线上但实际施工中也有按错开一倍直径施工的情况故本次修改为宜位于同一直线上对于钢筋焊缝的宽度高度要求原标准除规定了按钢筋的直径倍数要求外还规定了具体的数值要求但对于直径较小的钢筋当需要相互焊接或与埋件焊接作为爪筋时无法按原标准规定要求进行焊接故增加了直径小于的钢筋焊接焊缝高度宽度按试验确定的要求在实际施工中熔槽焊的垫板模一般用角钢制成故本次修订时确定为角钢本条为新增条款对于手工电弧焊用焊条原标准规定应选用优质焊条不够具体本次修订为焊条必须是正规厂家生产并有出厂合格证型号明确使用时不得混淆焊条的型号改为国际标准代号由于手工电弧焊是一种比较普及的焊工技术质量容易保证故一般只做外观检查必要时才取样做拉伸试验对处在有利条件下施焊的预制钢筋骨架焊缝可不从成品中取样做拉力试验但应进行严格的外观检查中规定钢筋采用绑扎搭接的接头长度受拉钢筋的搭接长度不应小于受拉钢筋最小锚固长度的倍且不应小于受压钢筋的搭接长度不应小于受拉钢筋最小锚固长度的倍且不应大于对焊接骨架受力方向的钢筋接头受拉钢筋的搭接长度不应小于最小锚固长度受压钢筋的搭接长度不应小于最小锚固长度的倍给出根据受拉钢
筋最小锚固长度要求计算得出的钢筋绑扎搭接接头最小长度列表根据相应内容整理编写接头的分布要求与原标准基本一致引入了钢筋机械连接接头等级对接头分布的要求另外原标准附注里面对两根钢筋的接头在倍钢筋直径或以内时视为同一截面在实际应用中当混凝土分层较小或钢筋直径较大时无法完全按照此规定执行有时会造成焊工操作不便故本次修改为两根相邻钢筋的接头应错开以上即可将原标准附注内容列入了正文本条为新增条款根据编写
钢筋的安装钢筋安装的偏差要求基本同原标准将条文中的设计图纸改为设计文件设计文件包括多方面内容如设计修改通知变更通知等较设计图纸全面钢筋的绑扎要求基本同原标准原标准条文中靠近外围两行钢筋不便理解改为外围层钢筋网另增加了当设计有具体规定时按设计规定执行的要求基本同原标准增加了大型梁柱较大直径箍筋安装后弯钩处应焊牢的要求本条为新增条款原标准对绑扎铁丝未作规定使施工和现场检查验收无依据故增加了本条内容保护层本条为新增条款明确提出了钢筋安装时混凝土净保护层厚度应满足或设计图纸的要求对于梁次梁柱等的交叉部位混凝土净保护层厚度宜大于此规定是由于在施工中往往梁次梁柱的交叉部位钢筋相互交叉钢筋安装完后几乎未留有混凝土保护层因此增加此要求原标准明确规定钢筋与模板之间的保护层垫混凝土垫块实际施工中采用多种形式来保证混凝土保护层厚度故本次修订只要求垫强度不低于该部位混凝土强度的垫块对垫块的种类不做具体规定
架立筋本条为新增条款在以往的施工中由于原标准中没有设置架立筋的规定钢筋安装的费用中也未明确有此项费用施工单位往往为了减少工程费用不设或很少设立架立筋不能保证钢筋安装的准确位置增加本条目的是确保钢筋安装质量并给施工预算增加此项费用提供依据但由于水工混凝土施工中钢筋安装的环境和条件差异很大因此无法对架立筋做出具体的量化规定只做了原则要求基本同原标准条款增加了在场外绑扎和焊接钢筋骨架可以采用轻型型钢等作为钢筋支撑骨架的规定锚筋安装在以往的施工中混凝土浇筑仓号内的基岩面或已浇混凝土面上要钻孔设置用于连接混凝土的锚筋时其技术要求没有专门规定往往引用岩石围岩喷锚支护施工中的锚杆施工技术要求进行控制很多情况下并不适用为此增加本条内容以规范施工和检查验收通常锚筋一次施工和验收数量较少因此规定以根锚筋为一批抽取三根进行拉拔试验'
