水工建筑物课程设计书(重力坝)

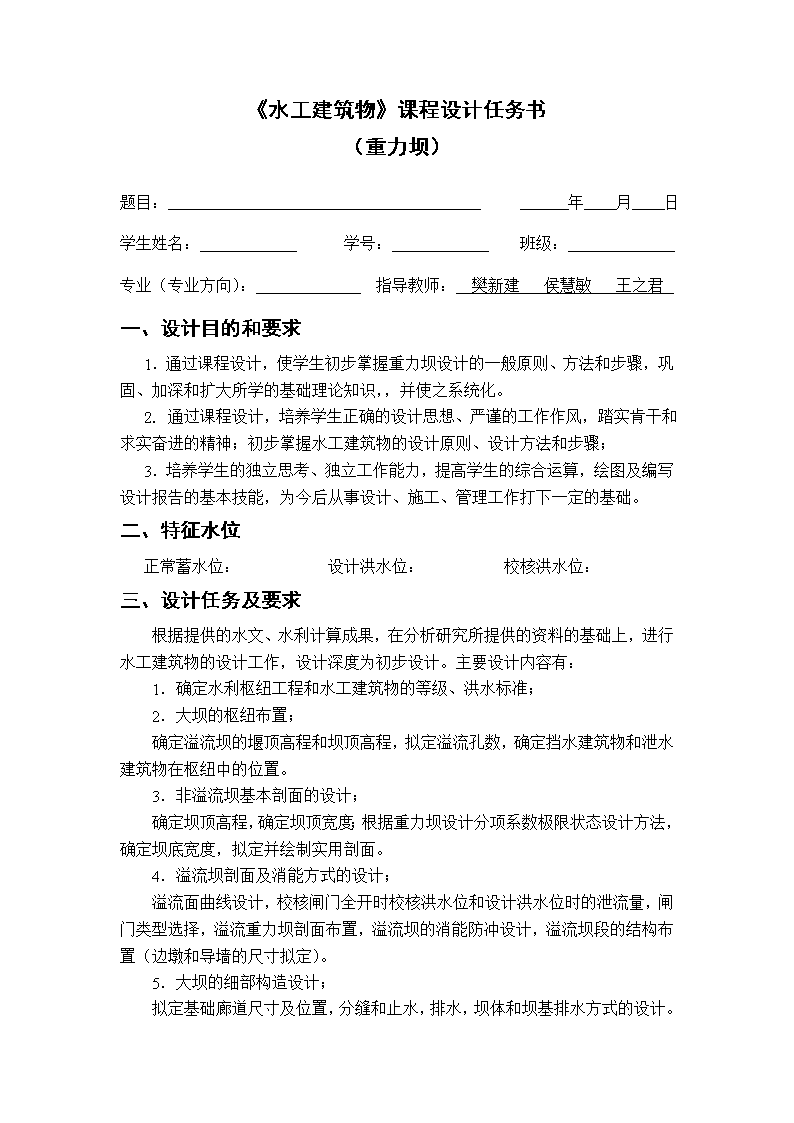

'《水工建筑物》课程设计任务书（重力坝）题目：年月日学生姓名：学号：班级：专业（专业方向）：指导教师：樊新建侯慧敏王之君一、设计目的和要求1．通过课程设计，使学生初步掌握重力坝设计的一般原则、方法和步骤，巩固、加深和扩大所学的基础理论知识，，并使之系统化。2.通过课程设计，培养学生正确的设计思想、严谨的工作作风，踏实肯干和求实奋进的精神；初步掌握水工建筑物的设计原则、设计方法和步骤；3．培养学生的独立思考、独立工作能力，提高学生的综合运算，绘图及编写设计报告的基本技能，为今后从事设计、施工、管理工作打下一定的基础。二、特征水位正常蓄水位：设计洪水位：校核洪水位：三、设计任务及要求根据提供的水文、水利计算成果，在分析研究所提供的资料的基础上，进行水工建筑物的设计工作，设计深度为初步设计。主要设计内容有：1．确定水利枢纽工程和水工建筑物的等级、洪水标准；2．大坝的枢纽布置；确定溢流坝的堰顶高程和坝顶高程，拟定溢流孔数，确定挡水建筑物和泄水建筑物在枢纽中的位置。3．非溢流坝基本剖面的设计；确定坝顶高程，确定坝顶宽度；根据重力坝设计分项系数极限状态设计方法，确定坝底宽度，拟定并绘制实用剖面。4．溢流坝剖面及消能方式的设计；溢流面曲线设计，校核闸门全开时校核洪水位和设计洪水位时的泄流量，闸门类型选择，溢流重力坝剖面布置，溢流坝的消能防冲设计，溢流坝段的结构布置（边墩和导墙的尺寸拟定）。5．大坝的细部构造设计；拟定基础廊道尺寸及位置，分缝和止水，排水，坝体和坝基排水方式的设计。 6．坝基处理。四、进度安排序号设计内容时间1课程设计布置，明确任务和要求0.5天2熟悉指导书和基本资料0.5天3大坝枢纽布置1.0天4非溢流坝剖面设计3.0天5溢流坝剖面及消能方式设计2.5天6细部构造设计1.5天7地基处理1.0天8绘图3.0天9撰写设计说明书1.0天10答辩及成果提交1.0天五．课程设计的要求1.设计一律在设计教室进行，无故不参加设计规定时间的三分之一者，或抄袭他人成果者，均以零分计（抄袭双方）。2.每位学生必须独立完成课程设计的内容，提交设计成果。设计成果包括：(1)计算书一份要求详细列出所有计算过程，并附计算草图；要求列出计算成果，简要说明计算成果的合理性，或设计的不足和还可以进一步改进的地方。要求内容说理清楚，语句通顺，字迹工整。(1)设计图纸至少2张（2号图纸）图纸上主要内容应包括：大坝平面布置图；要求标出坝段桩号及分缝止水及排水廊道的布置;溢流坝剖面图和非溢流坝剖面图，堰面曲线及坐标列表，止水详图；大坝下游面立视图；要求在剖面图上标出详细坝体构造布置情况、坝基处理情况。六、主要参考文献1．水利水电工程等级划分及防洪标准，SL252-2000.2．水工建筑物荷载设计规范，DL5077-1997.3．水工设计手册，水利水电出版社1988.4．水工设计手册,地质、水文及结构计算分册，水利水电出版社1989..5．祁庆和.水工建筑物（第三版）.中国水利水电出版社，1997.6．吴媚玲.水工设计参考手册，中国水利水电出版社，1999（10）7．重力坝设计规范，中国水利水电出版社，2002.8．水工隧洞设计规范，中国水利水电出版社，2002.'
