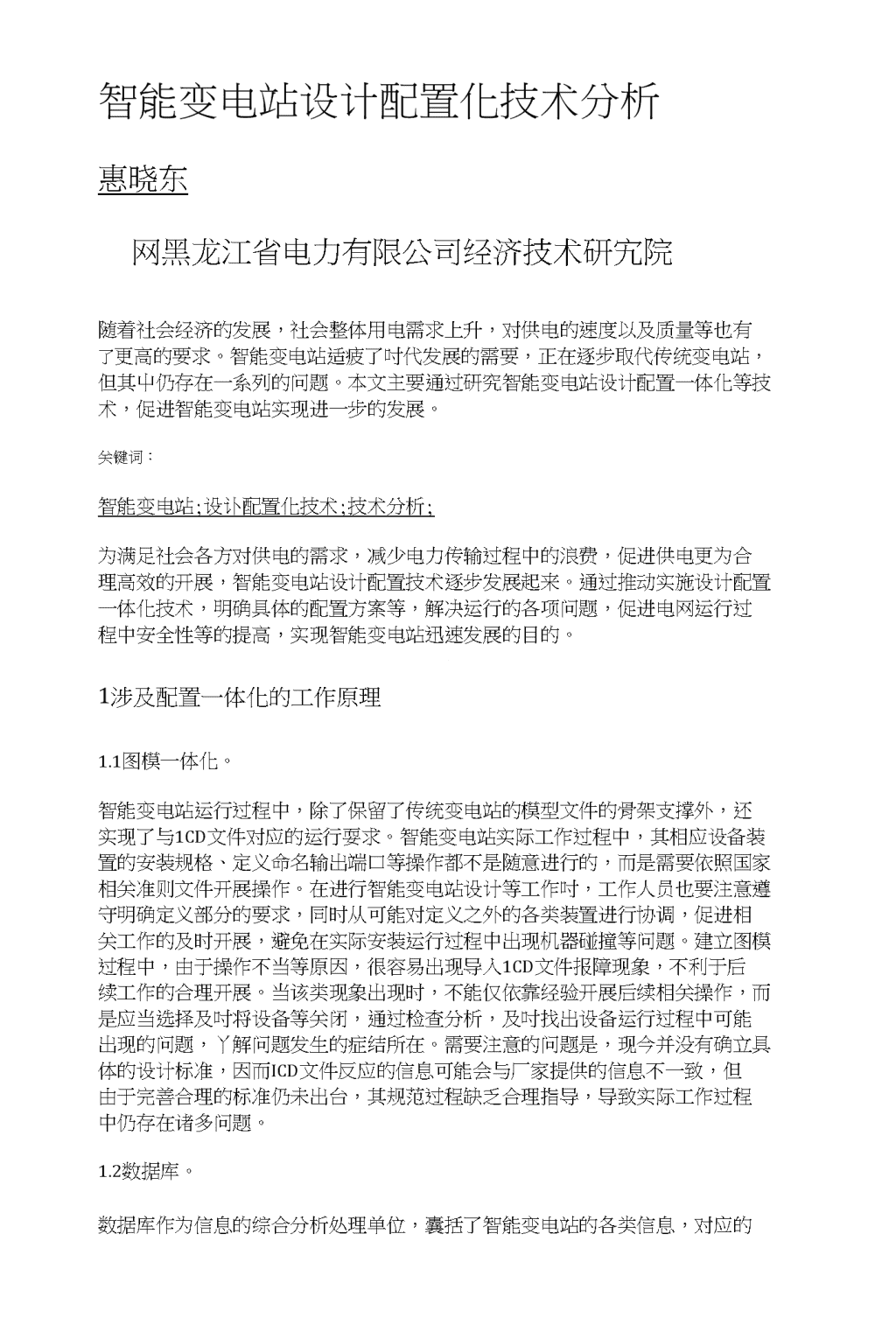

智能变电站设计配置化技术分析

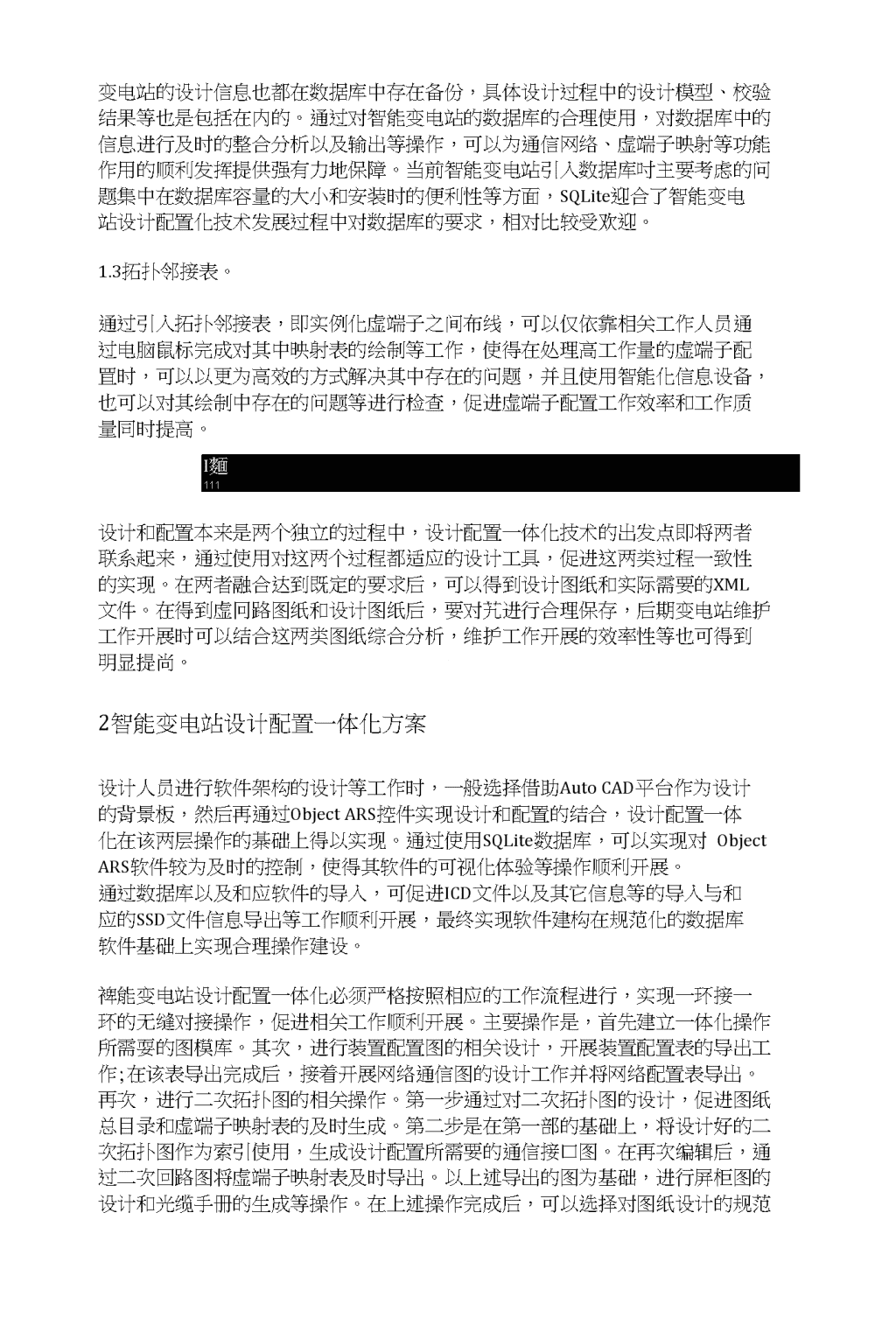

'智能变电站设计配置化技术分析惠晓东网黑龙江省电力有限公司经济技术研宄院随着社会经济的发展，社会整体用电需求上升，对供电的速度以及质量等也有了更高的要求。智能变电站适疲了吋代发展的需要，正在逐步取代传统变电站，但其屮仍存在一系列的问题。本文主要通过研究智能变电站设计配置一体化等技术，促进智能变电站实现进一步的发展。关键词：智能变电站;设讣配置化技术;技术分析;为满足社会各方对供电的需求，减少电力传输过程中的浪费，促进供电更为合理高效的开展，智能变电站设计配置技术逐步发展起来。通过推动实施设计配置一体化技术，明确具体的配置方案等，解决运行的各项问题，促进电网运行过程中安全性等的提高，实现智能变电站迅速发展的目的。1涉及配置一体化的工作原理1.1图模一体化。智能变电站运行过程中，除了保留了传统变电站的模型文件的骨架支撑外，还实现了与1CD文件对应的运行耍求。智能变电站实际工作过程中，其相应设备装置的安装规格、定义命名输出端口等操作都不是随意进行的，而是需要依照国家相关准则文件开展操作。在进行智能变电站设计等工作吋，工作人员也要注意遵守明确定义部分的要求，同时从可能对定义之外的各类装置进行协调，促进相关工作的及时开展，避免在实际安装运行过程中出现机器碰撞等问题。建立图模过程中，由于操作不当等原因，很容易出现导入1CD文件报障现象，不利于后续工作的合理开展。当该类现象出现时，不能仅依靠经验开展后续相关操作，而是应当选择及吋将设备等关闭，通过检查分析，及吋找出设备运行过程中可能出现的问题，丫解问题发生的症结所在。需要注意的问题是，现今并没有确立具体的设计标准，因而ICD文件反应的信息可能会与厂家提供的信息不一致，但由于完善合理的标准仍未出台，其规范过程缺乏合理指导，导致实际工作过程中仍存在诸多问题。1.2数据库。数据库作为信息的综合分析处理单位，囊括了智能变电站的各类信息，对应的 变电站的设计信息也都在数据库中存在备份，具体设计过程中的设计模型、校验结果等也是包括在内的。通过对智能变电站的数据库的合理使用，对数据库中的信息进行及时的整合分析以及输出等操作，可以为通信网络、虚端子映射等功能作用的顺利发挥提供强有力地保障。当前智能变电站引入数据库吋主要考虑的问题集中在数据库容量的大小和安装时的便利性等方面，SQLite迎合了智能变电站设计配置化技术发展过程中对数据库的要求，相对比较受欢迎。1.3拓扑邻接表。通过引入拓扑邻接表，即实例化虚端子之间布线，可以仅依靠相关工作人员通过电脑鼠标完成对其中映射表的绘制等工作，使得在处理高工作量的虚端子配罝时，可以以更为高效的方式解决其中存在的问题，并且使用智能化信息设备，也可以对其绘制中存在的问题等进行检查，促进虚端子配置工作效率和工作质量同时提高。I麵111设计和配置本来是两个独立的过程中，设计配置一体化技术的出发点即将两者联系起来，通过使用对这两个过程都适应的设计工具，促进这两类过程一致性的实现。在两者融合达到既定的要求后，可以得到设计图纸和实际需要的XML文件。在得到虚冋路图纸和设计图纸后，要对艽进行合理保存，后期变电站维护工作开展时可以结合这两类图纸综合分析，维护工作开展的效率性等也可得到明显提尚。2智能变电站设计配置一体化方案设计人员进行软件架构的设计等工作时，一般选择借助AutoCAD平台作为设计的背景板，然后再通过ObjectARS控件实现设计和配置的结合，设计配置一体化在该两层操作的棊础上得以实现。通过使用SQLite数据库，可以实现对ObjectARS软件较为及时的控制，使得其软件的可视化体验等操作顺利开展。通过数据库以及和应软件的导入，可促进ICD文件以及其它信息等的导入与和应的SSD文件信息导出等工作顺利开展，最终实现软件建构在规范化的数据库软件基础上实现合理操作建设。裨能变电站设计配置一体化必须严格按照相应的工作流程进行，实现一环接一环的无缝对接操作，促进相关工作顺利开展。主要操作是，首先建立一体化操作所需耍的图模库。其次，进行装置配置图的相关设计，开展装置配置表的导出工作;在该表导出完成后，接着开展网络通信图的设计工作并将网络配置表导出。再次，进行二次拓扑图的相关操作。第一步通过对二次拓扑图的设计，促进图纸总目录和虚端子映射表的及时生成。第二步是在第一部的基础上，将设计好的二次拓扑图作为索引使用，生成设计配置所需要的通信接口图。在再次编辑后，通过二次回路图将虚端子映射表及时导出。以上述导出的图为基础，进行屏柜图的设计和光缆手册的生成等操作。在上述操作完成后，可以选择对图纸设计的规范 性、准确性等内容进行检查，特别是二次拓扑图的相关工作流程，可以选择进行多次重复检查。3智能辅助设计3.1虚回路自动布线。虚端子联系主耍通过虚端子映射表，以可视化的模式反映出来。在进行虚回路可视化的装罝等操作时，需要首先在图纸上进行装罝布局的模拟演练，进而对不同的装置之间虚回路布线的合理路径展开定义操作。该类工作的原理实际是使用一根连线将两个不同装置之间的联系在二次拓扑图中展示出来，通过该条通信线进行后续虚回路布线定义路径和其它联系操作，可促进对装置间各类联系的合理展示，促进相关工作的开展。装置之间的虚端子映射表配置工作也可以通过点击联系彼此的通信线及时开展。在通信线院里的基础上，通过将不同类型的通信线等进行复制，并将其在一张图上以合理有序的形式表现出来，即虚回路可视化绘图工作开展的主要内容。通过借助该可视化视图，可对参与智能变电站设计配置一体化操作的装备软件等进行合理描绘，以更为明确淸晰的形式表现出来。3.2自动生成光缆清册。在智能变电站设计和与其它部分的联系等操作开展时，其使用的软件是各不相同的。其中，站控层网络和过程层网络之间的联系，特别是二次设备与交换机的连接联系等主要是通过网络通信图实现的。由于国家电网公司对过程层模式进行了明确规定，要求采用直采直跳形式，使得变电站虚端子的传输方式也随之复杂化，除了已有的网络传输方式外，也适应过程层建设要求设罝了直连传输方式。需要注意的是，不同装置处在同一交换机上与装置之间存在虚端子映射连接二者之间是没有必然联系的，这也是设计二次拓扑图过程中通过不同方式描述二者之间联系的原因。此外，光缆淸册的计算工作需要将装置之间的通信线和屏柜的装置以不同形式表现出来，借助己经完成对上述内容定义工作的二次拓扑图和网络通信图，使得和应软件可以及时生成光缆清册，有效减轻了人工计算的负担，促进人员利用集中在更为合理的方向。3.3典型设计支持。ICD文件的对应工作是裨能变电站设计配置一体化操作开展需重点注意的事项。其中，其虚端子标准化描述和二次供应商提供的中文描述之间存在着较为密切的联系。但是受当今国家配套法律条例规范不完善的影响，厂家在具体执行过程中存在诸多问题，标准化设计受到了来自不同方向的多种阻碍，标准化设计过程中也存在许多问题，不利于TCD文件对应等工作的顺利开展。要实现典型工程的配置，就必须对其屮间隔复制以及装置替换等操作合理安排，促进SCD文件检奔工作的顺利开展，进而提供典型的设计支持和虚端子映射完整等操作。更多使用虚端子的辅助功能开展和应设计，减少因人工配罝须面对的巨大工作量。 3.4智能变电站设计配置信息共享。在智能变电站设计配置一体化后期维护工作开展时，需要借助信息井享等操作提供查询所需要的通信参数等数据。随着智能变电站设计配置一体化工作的开展,其信息等具备丫相对完整的标识，借记载在DXF格式文件上的拓扑信息以及虚端子装置的命名，可促进虚回路可视化操作等的及时实现。在此棊础上，智能变电站设计配置一体化中存在的问题可以被及时发现，其分析处理工作也可以借助相关软件及时幵展，在问题都被合理解决后，虚回路设计和配置信息之间的信息共享等即可及时完成。4结论智能变电站设计配置化技术发展是顺应时代发展所做出的正确变革，通过智能化、自动化设计的引入，可将和关工作人员从繁重的工作任务中解脱出来，继而投入到更积极高效的操作设计中，对设计配置的方案进行进一步的优化，促进其工作效率的提高和裨能变电站的进一步发展。参考文献［1］陈浩.智能变电站设计配罝一体化技术的实施研究［J］.科技与企业，2014(8):263-264.［2］吕翔.对智能变电站设计配置一体化技术的探讨［J］.中国新技术新产品，2015(7):2.［3］侯兵浩.智能变电站设计配置一体化技术的实施研宂［JL建筑工程技术与设计，2015(17):1283.'
