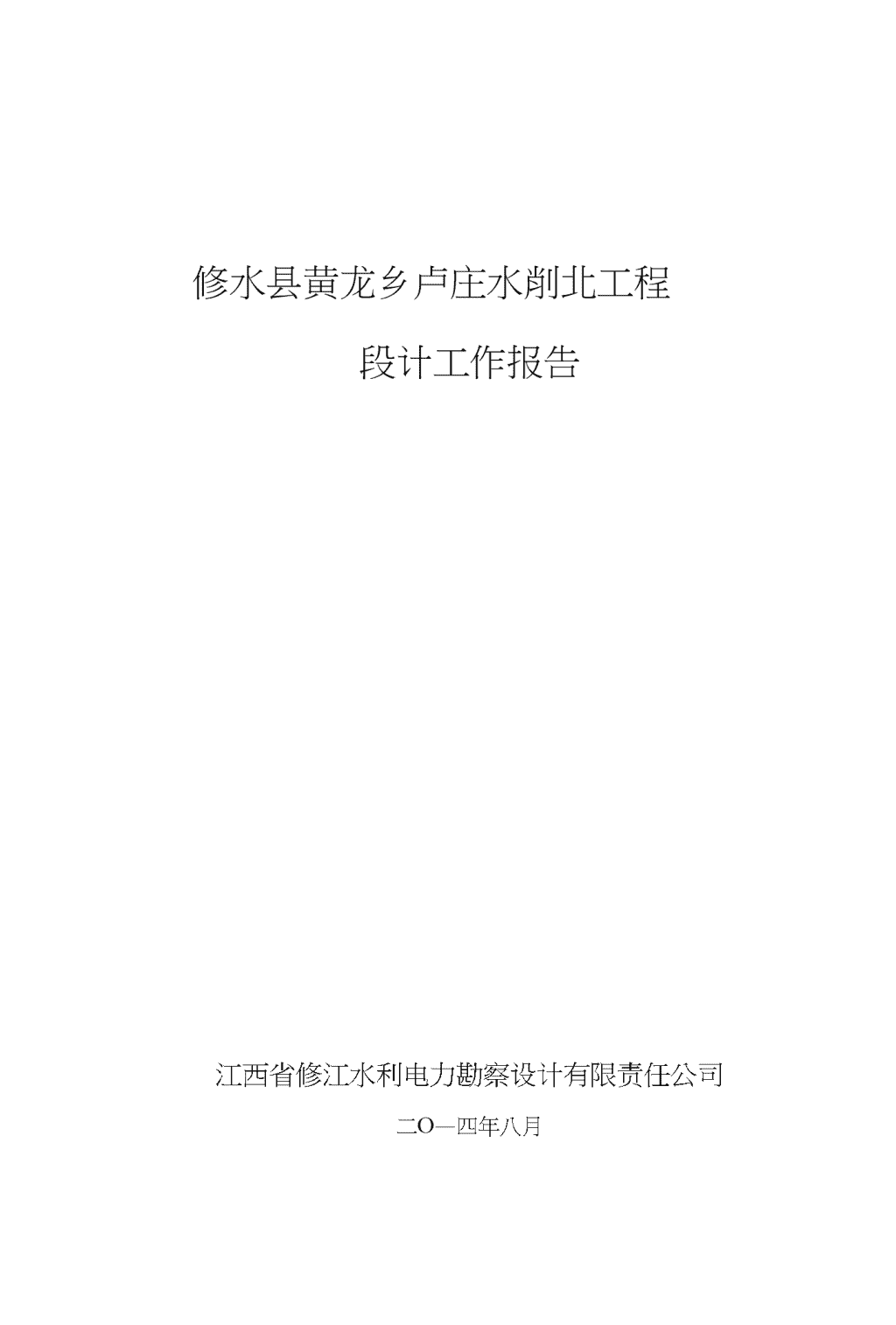

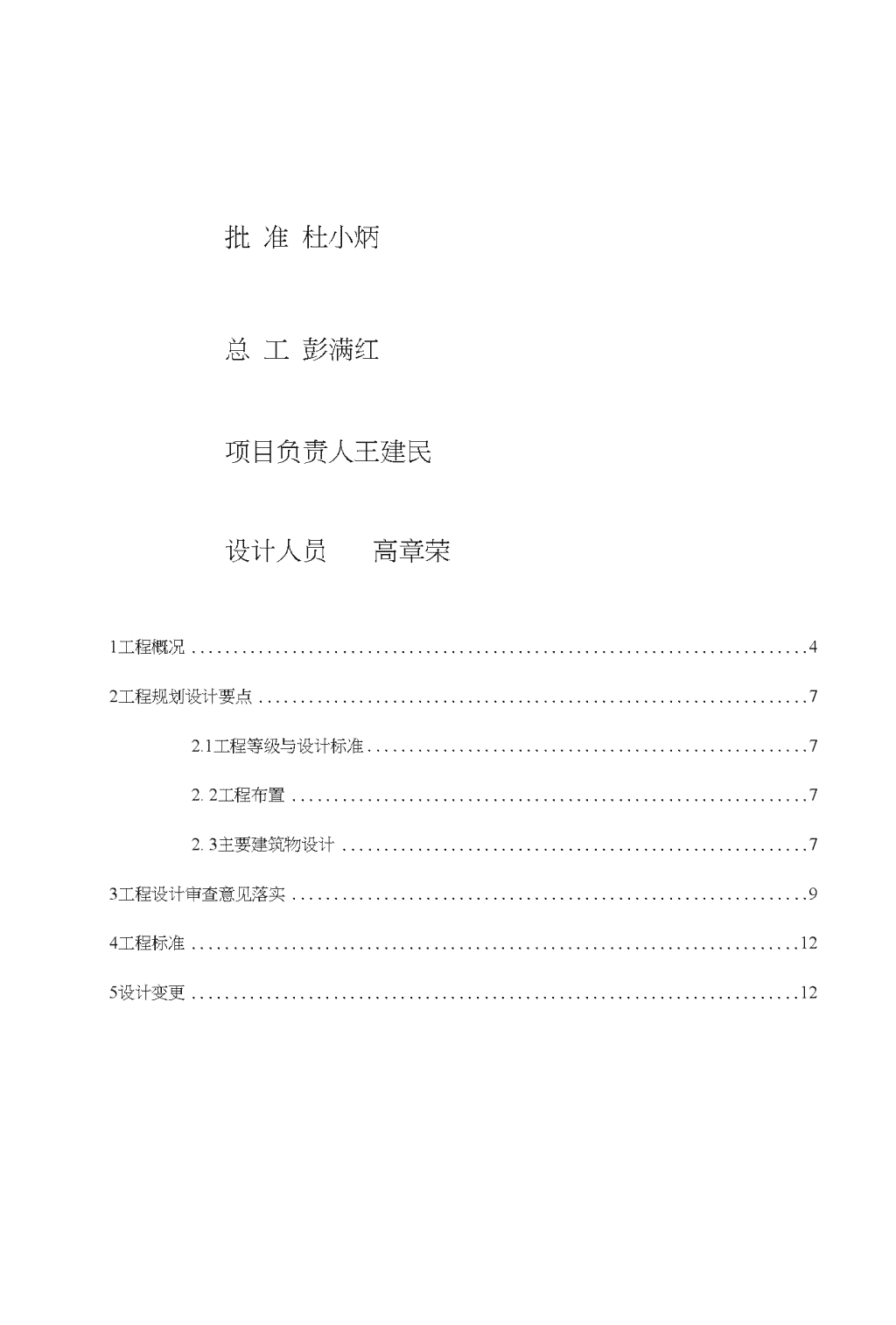

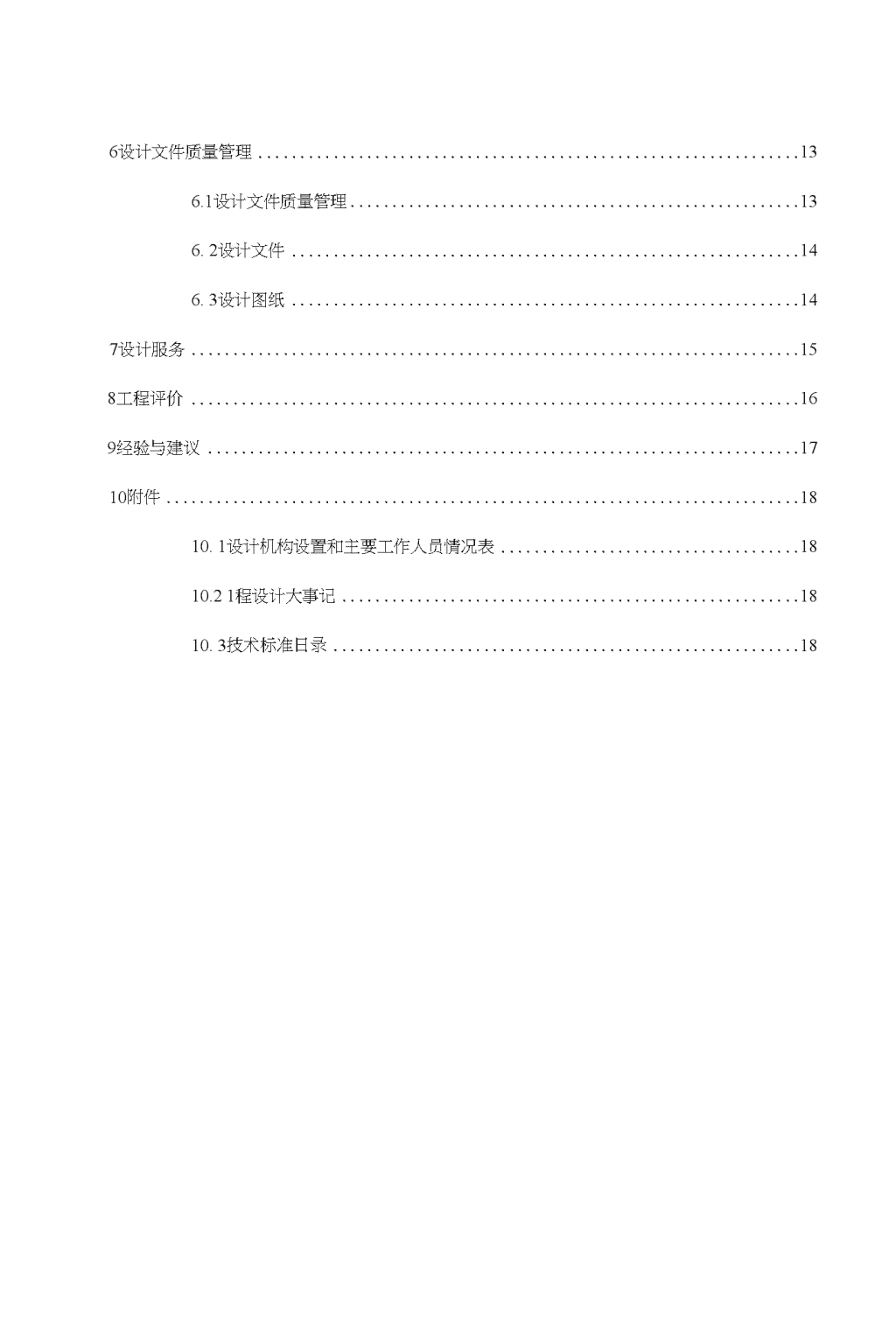

'修水县黄龙乡卢庄水削北工程段计工作报告江西省修江水利电力勘察设计有限责任公司二O—四年八月 批准杜小炳总工彭满红项目负责人王建民设计人员高章荣1工程概况42工程规划设计要点72.1工程等级与设计标准72.2工程布置72.3主要建筑物设计73工程设计审查意见落实94工程标准125设计变更12 6设计文件质量管理136.1设计文件质量管理136.2设计文件146.3设计图纸147设计服务158工程评价169经验与建议1710附件1810.1设计机构设置和主要工作人员情况表1810.21程设计大事记1810.3技术标准日录18 1工程概况卢庄水电站位于修水县黄龙乡卢庄村，距修水县县城约95km,座落在黄龙乡太阳城河中段卢庄河上，卢庄水电站是一座以发电为主的小（二）型水电站。电站坝址共有两处：主坝址位于卢庄村中锻悬崖口上游约15m处，副坝址位于卢庄村冷水岭垄下约100m。坝址以上集雨面积4.8km2,发电尾水直接注入太阳境河卢庄村段。主要建筑物有主拦水坝、副拦水坝、引水明渠、压力管道、发电厂房等，是一座以发电为主要效益的引水式水电站工程。装机容量为1X125KW+1X250KW二375KW。总库容为2.20X104m3；发电装机为375kw。该电站效益主要为发电效益，多年平均年发电量165万kwh,年利用小时数为4200小时。 工程特性表序号名称单位数量备注—水文1全流域km2坝址以上流域面积km24.82利用的水文系列年限年443多年平均年径流量108m30.04764代表性流量多年平均流量m3/s0.1536调节特性日二工程效益指标装机容量kw375多年平均发申鼻104kwh165年利用小时数h4200三淹没损失及工程永久占地1淹没耕地亩2淹没林地亩3迁移人口人04淹没房屋m205工程永久占地亩4.2].主要建筑物及设备1挡水建筑物 型式细石碗重力坝地基特性石英砂岩 序号名称单位数量备注地震动峰值加速度g0.05地震动反应谱特征周期S0.35主/副坝坝顶高程m510/526主/副坝最大坝高m1.8/2.52泄水建筑物型式坝顶溢流溢流段长度m18/25 2工程规划设计要点2.1工程等级与设计标准该工程是一座以发电为主的小(二)型水电工程，装机容量375kw,依据《水利水电工程等级划分及洪水标准》(SL252-2000),水库属V等工程，主、副坝为5级建筑物，引水管道和发电厂房属V等工程，相应建筑物为5级。运行洪水标准：大坝按20年一遇洪水设计，100年一遇洪水校核；引水管道和发电厂房按20年一遇洪水设计，100年一遇洪水校核。工程所在区域地震动峰值加速度等于0.05g,地震动反应谱特征周期为0.35s,相当于地震基本烈度小于VI度，可不作抗震设防。2.2工程布置根据选定的坝址和坝线，在卢庄中锻悬崖口上游约15m处新建拦河坝。在卢庄村冷水岭垄下约100m建拦水堰，在拦水堰上游约200m处开挖300m引水渠道将西侧小溪水引致冷水岭引致拦水堰，通过压力钢管引水至本支流下游约0.8km处左侧一开阔处新建厂房发电。2.3主要建筑物设计2013年8月30日修水县水利局下发了《修水县黄龙乡卢庄水电站工程初步设计报告批复的通知》的审查意见。主要内容和措施有：a.主坝：坝型为细石栓砌块石重力坝，溢流坝顶高程510.0m,最大坝高1.80m,采用坝顶溢流，无闸控制，挑流消能，溢流段长为18m。 a.副坝：岩体为为细石碗重力坝，溢流坝顶高程526.0m,最大坝高2.50m,采用坝顶溢流，无闸控制，挑流消能，溢流段长为23m。C.引水建筑物：引水建筑物主要为引水压力钢管，压力钢管均为露天敷设，在蓄水前池出口与厂房之间连接管段的首、末端及管轴变坡处均设置混凝土镇墩固定管身，镇墩均采用封闭式。d.发电厂房及升压站：厂房设在本支流大坝下游约0.8km处，地面式厂房结构尺寸为19.5X9.0X9.0（长X宽X高）。升压站布置在厂房左侧，平而尺寸为长10X14.5m,地面高程为459.6moe.水力机械及电机电站装机容量为375KW,选用混流式机型，卧式布置。f.金属结构金属结构设计包括：大坝排砂放空管闸阀、进口拦污栅，压力钢管及通气孔等。 3工程设计审查意见落实2013年8月修水县水利局会同财政局、发改委组织专家进行审查,并发了《关于印发修水县黄龙乡卢庄水电站工程初步设计报告批复的通知》，对卢庄水电站初步设计主要审查意见如下：一、工程规模及建设内容该工程是一座以发电为主的小(二)型水电工程，装机容量375kw,依据《水利水电工程等级划分及洪水标准》(SL252-2000),水库属V等工程，主、副坝为5级建筑物，引水管道和发电厂房属V等工程，相应建筑物为5级。运行洪水标准：大坝按20年一遇洪水设计，100年一遇洪水校核；引水管道和发电厂房按20年一遇洪水设计，100年一遇洪水校核。工程所在区域地震动峰值加速度等于0.05g,地震动反应谱特征周期为0.35s,相当于地震基本烈度小于VI度，可不作抗震设防。二、水文1、基木同意釆用典型等高线结合万分之一航测图量算推求的水位〜面积〜库容关系成果。2、基本同意釆用《江西省暴雨洪水查算手册》暴雨参数等值线图推求设计暴雨的计算方法及设计暴雨成果。3、基本同意采用P・III频率曲线推求坝址设计洪水及洪水调节计算成果。三、地质1、根据《中国地震动参数区划图》(GB18306—2001)界定，工程区地震动峰值加速度为0.05g,对应地震基本烈度为VI度，区域稳定性较好。 2、工程处低山丘陵地貌区，库区未见不良地质现象，岸坡基本稳定。3、基本同意新建拦河坝工程、压力钢管、输水渠道、发电厂房等工程地质评价。4、同意对天然建筑材料质量及储量的评价。四、工程布置根据选定的坝址和坝线，在卢庄中瑕悬崖口上游约15m处新建拦河坝。在卢庄村冷水岭垄下约100m建拦水堰，在拦水堰上游约200m处开挖300m引水渠道将西侧小溪水引致冷水岭引致拦水堰，通过压力钢管引水至本支流下游约0.8km处左侧一开阔处新建厂房发电。主要建筑物a.主坝：坝型为细石栓砌块石重力坝，溢流坝顶高程510.0m,最大坝高1.80m,采用坝顶溢流，无闸控制，挑流消能，溢流段长为18m。b.副坝：岩体为为细石碗重力坝，溢流坝顶高程526.0m,最大坝高2.50m,采用坝顶溢流，无闸控制，挑流消能，溢流段长为23m。c.引水建筑物：引水建筑物主要为引水压力钢管，压力钢管均为露天敷设，在蓄水前池出口与厂房之间连接管段的首、末端及管轴变坡处均设置混凝土镇墩固定管身，镇墩均采用封闭式。d.发电厂房及升压站：厂房设在本支流大坝下游约0.8km处，地面式厂房结构尺寸为19.5X9.0X9.0（长X宽X高）。升压站布置在厂房左侧，平面尺寸为长10X14.5m,地面高程为459・6m。五、其它补充完善施工图设计总说明、主要工程量、主要项目施工方法及有关技术参数，细化有关图件。 我公司按照批复意见将施工图修订落实到位及时交付工程使用。 4工程标准1、施工中妊、钢筋强度检测符合设计及规范要求。5设计变更5.1一般设计变更无5.2重大设计变更无重大设计变更。 6设计文件质量管理6.1设计文件质量管理为确保设计文件质量，我公司建立了一整套质量保证体系，制订了较为健全的质量管理制度，并全面推行IS09001标准管理。1、设计文件质量严格按照IS09001质量体系文件及院颁发的生产技术管理条例进行管理，设计严格遵守有关国家及行业颁发的规程、规范。2、成立了由公司经理、总工程师，项目负责人及设计人员组成的五级质量管理体系。公司经理对全公司的行政、生产经营和技术管理工作全面负责；总工对全公司技术和质量全面负责；项目负责人对本设计项目质量全面负责，设计人员对本人设计项目质量负责。3、坚持事先指导书及项目设计工作大纲编制制度。项目任务通知下达后，由总工下达项目事先指导书，提出对项目的设计要求及设计应注意的关键问题，对项目设计进行指导。为了指导设计工作的顺利进行，保证成果质量，项目负责人在设计开始前编制了项目工作大纲。4、全面实行设计成果质量检审与签署制度。设计文件分各专业设计人员、项目负责人、总工程师三级质量检审。检审任务分为校核、审核及审定。校核由项目负责人指定熟悉本专业的技术人员承担；审核由项目负责人承担；审定由公司总工承担。5、推行设计成果质量考评制度。出公司产品在逐级校审的同时应逐级对设计质量作岀评定，作为考评产品质量依据，建立项目“设计图纸质量评审卡”和“设计文件评审卡”，鼓励设计成果出精品。 5.2设计文件修水县黄龙乡卢庄水电站设计文件包括《修水县黄龙乡卢庄水电站工程初设替可研报告》、《修水县黄龙乡卢庄水电站工程初设图集》。6.3设计图纸编号图号图纸名称图幅备注1卢庄・・01电站地理位置及水系示意图A32卢庄—02枢纽总体布置图A33卢庄・・03大坝平面布置图A34卢庄-04厂龙平面图A35卢庄・・05厂房纵剖面图A36卢庄—06厂房横剖面图A37卢庄・・07修水县电力系统主接线图A38卢庄—08电气主接线图A3 7设计服务设计是工程建设的关键，也是工程建设的基础，优良工程的建设首先需要有高水平的设计为前提，优质的设计服务则是优秀工程建设的保证。1、由于实际存在的地形、地质情况与设计依据资料存在一定出入,根据实际情况，及时进行了设计修改。2、配合项目管理单位搞好项目招投标前期的招投标技术答疑和施工开工前的设计技术交底，确保设计意图完全、准确地在施工中得到实施。3、坚持贯彻现场设计代表工作制度。工程项目一开工，设计公司就派出专业配置的设计代表定期驻守工地，认真覆行设计代表的职责,同监理单位、施工单位相互协作，共同配合，为工程建设服务。4、在工程建设过程中，设计本着对工程负责，对国家和人民负责的态度，兢兢业业，根据施工现场实际情况，在坚持设计主导思想的原则下，及时修改、完善设计，使设计更为完善。5、工程项目建设过程中及项目完工后，与参建各方一道共同搞好项目验收工作，使建设项目圆满完成。 8工程评价至本报告编写阶段为止，设计参与了工程施工建设的全部过程，根据到目前为止的现场跟踪调查以及业主、监理和施工单位提供的检测、验收资料分析表明，本工程已完工项冃进度和质量均满足设计要求，已建成建筑物的各部位各构件的主要指标均达到了设计值，未发现有擅自更改违背设计情况。设计认为，整个工程的实施较好地体现了设计意图，总体上满足了发挥设计功能的要求，达到了新建小水电站的目的，因此，工程具备了验收及正常运行的条件。 9经验与建议1、搞好更为充分、细致的测量、地勘等前期工作，是设计方案科学、合理的保证，也是控制工程施工建设的重要前提。2、坚持工地现场设代工作是使设计意图全面、准确得到实施体现的保证。rh于本项目现场设代工作到位，对不符合施工客观实际的部分进行了及时变更、修改和补充，减少了施工浪费，且争取了施工进度。3、建议工程项目管理单位今后加强对工程运行管理和日常监测工作，确保工程正常运行。 10附件10.1设计机构设置和主要工作人员情况表本工程设置设计机构为“江西省修江水利电力勘察设计有限责任公司修水县黄龙乡卢装水电站设计项冃组”。项冃批准：杜小炳；审定:彭满红；项目负责人：王建明，现场负责人：高章荣、刘裕民、周春风。10.2工程设计大事记①2013年7月，由我公司编制完成了《江西省修水县卢装水电站初设报告替可研报告》、(初设阶段)及有关图纸。②2013年8月30日修水县水利局组织专家对《初设报告》进行技术审查；根据审查意见，次月我公司完成了《初设报告》修改工作,修水县水利局《关于印发修水县新建港源、卢庄水电站工程初步设计报告批复的通知》下发了初步设计复核意见。③2013年12月进行了施工技术交底工作。④2014年6月进行了项目分部工程验收。⑤2014年7月进行了项目单位工程验收。10.3技术标准目录本次卢装水电站主要设计依据为：(1)主要设计规范《防洪标准》(GB50201-94)；《水利水电工程等级划分及洪水标准》(SL252-2000)；《水利水电工程设计洪水计算规范》(SL44-93)； 《中小型水利水电工程地质勘察规范》(SL55-93)《溢洪道设计规范》(SL253-2000)；《水工妊结构设计规范》(SL/T191-96)；《水利水电工程钢闸门设计规范》(SL74・95)；《水利水电工程启闭机设计规范》(SL41-93)；《水工建筑物荷载设计规范》(DL5077J997)；《小型水利水电工程碾压式土石坝设计导则》(SL189-96)《江西省暴雨洪水查算手册》(1986)；(2)主要参考资料《江西省修水县卢装水电站工程地质勘察报告》(江西省修江水利电力勘察设计有限责任公司，2013)；原设计文件、施工验收文件、工程建设批准文件等。'
