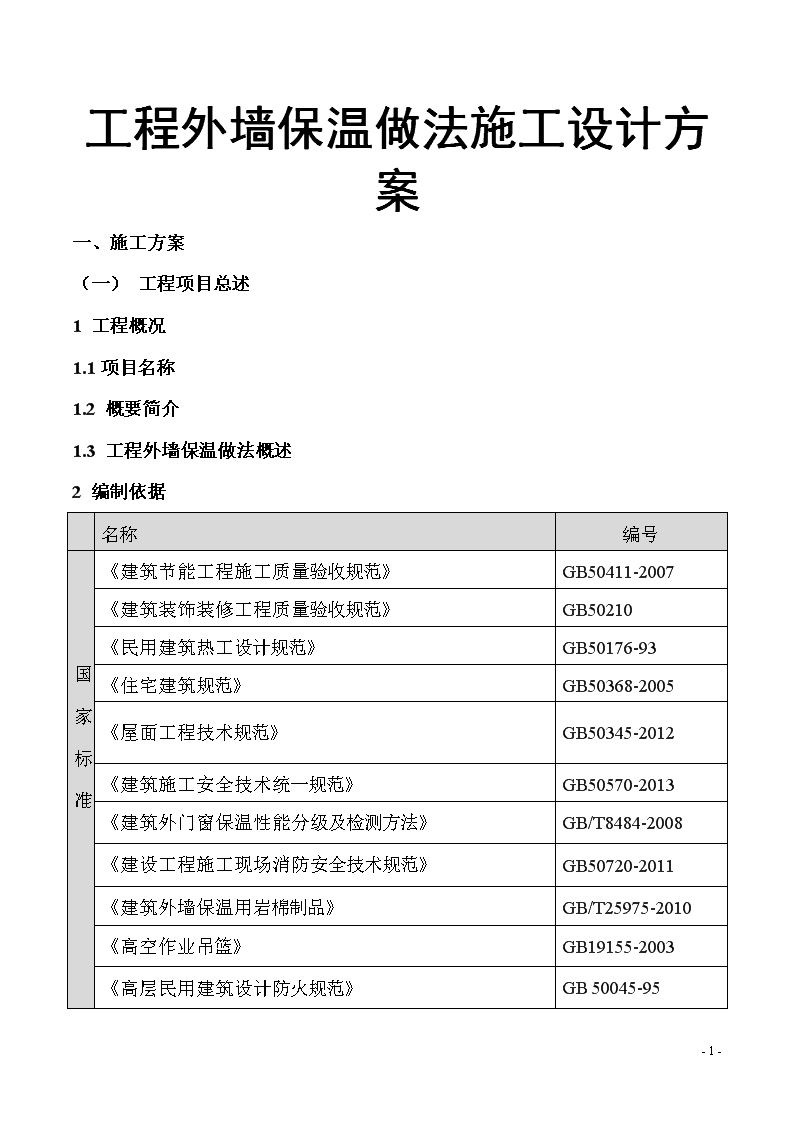

工程外墙保温做法施工设计方案

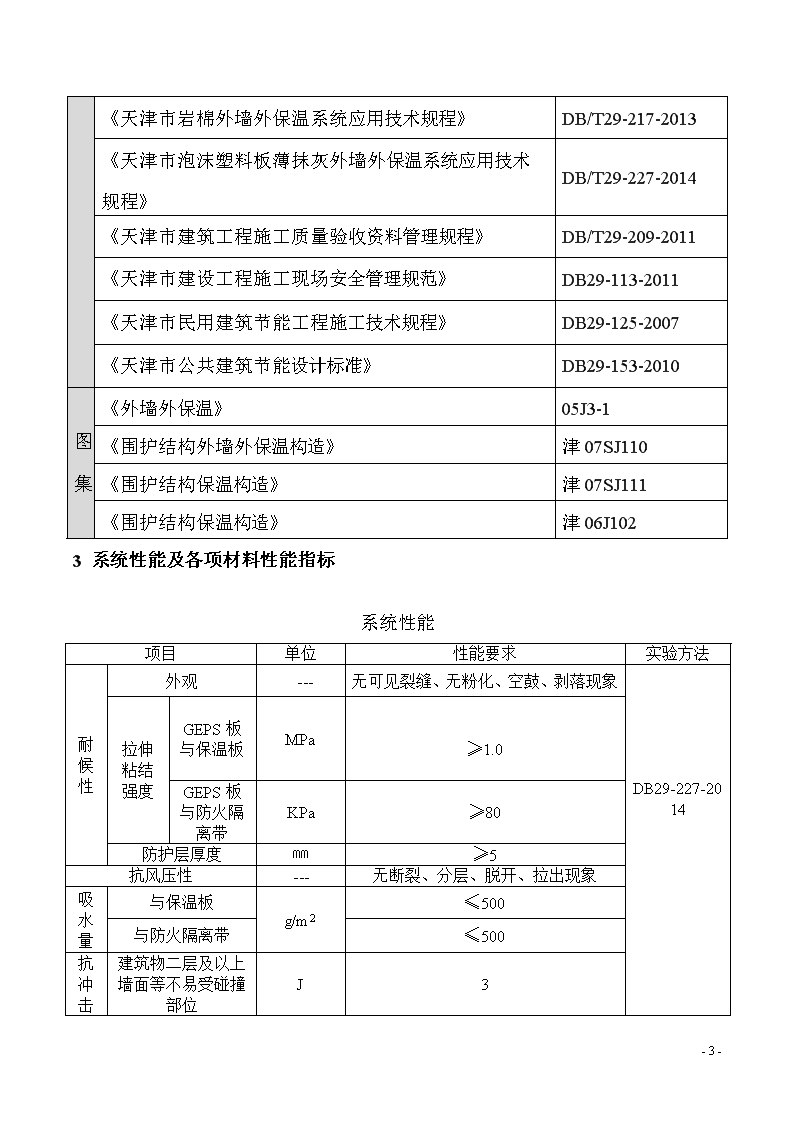

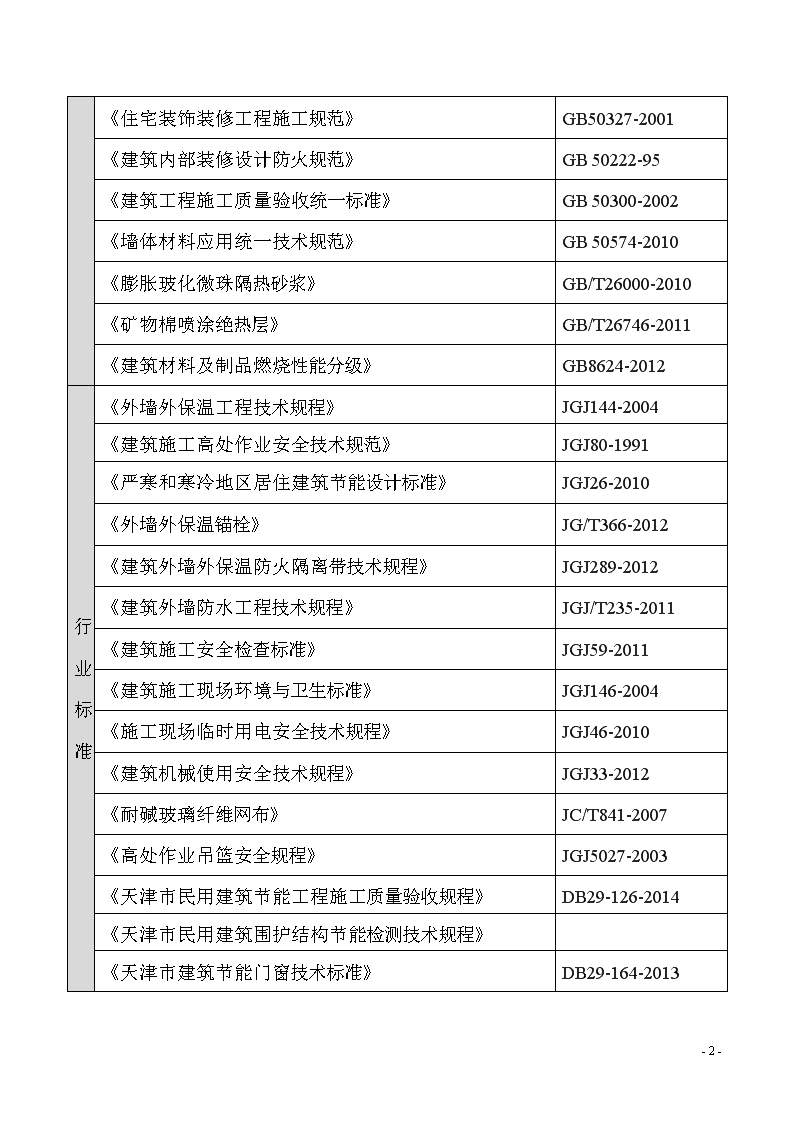

'工程外墙保温做法施工设计方案一、施工方案（一）工程项目总述1工程概况1.1项目名称1.2概要简介1.3工程外墙保温做法概述2编制依据名称编号国家标准《建筑节能工程施工质量验收规范》GB50411-2007《建筑装饰装修工程质量验收规范》GB50210《民用建筑热工设计规范》GB50176-93《住宅建筑规范》GB50368-2005《屋面工程技术规范》GB50345-2012《建筑施工安全技术统一规范》GB50570-2013《建筑外门窗保温性能分级及检测方法》GB/T8484-2008《建设工程施工现场消防安全技术规范》GB50720-2011《建筑外墙保温用岩棉制品》GB/T25975-2010《高空作业吊篮》GB19155-2003《高层民用建筑设计防火规范》GB50045-95-59- 《住宅装饰装修工程施工规范》GB50327-2001《建筑内部装修设计防火规范》GB50222-95《建筑工程施工质量验收统一标准》GB50300-2002《墙体材料应用统一技术规范》GB50574-2010《膨胀玻化微珠隔热砂浆》GB/T26000-2010《矿物棉喷涂绝热层》GB/T26746-2011《建筑材料及制品燃烧性能分级》GB8624-2012行业标准《外墙外保温工程技术规程》JGJ144-2004《建筑施工高处作业安全技术规范》JGJ80-1991《严寒和寒冷地区居住建筑节能设计标准》JGJ26-2010《外墙外保温锚栓》JG/T366-2012《建筑外墙外保温防火隔离带技术规程》JGJ289-2012《建筑外墙防水工程技术规程》JGJ/T235-2011《建筑施工安全检查标准》JGJ59-2011《建筑施工现场环境与卫生标准》JGJ146-2004《施工现场临时用电安全技术规程》JGJ46-2010《建筑机械使用安全技术规程》JGJ33-2012《耐碱玻璃纤维网布》JC/T841-2007《高处作业吊篮安全规程》JGJ5027-2003《天津市民用建筑节能工程施工质量验收规程》DB29-126-2014《天津市民用建筑围护结构节能检测技术规程》《天津市建筑节能门窗技术标准》DB29-164-2013-59- 《天津市岩棉外墙外保温系统应用技术规程》DB/T29-217-2013《天津市泡沫塑料板薄抹灰外墙外保温系统应用技术规程》DB/T29-227-2014《天津市建筑工程施工质量验收资料管理规程》DB/T29-209-2011《天津市建设工程施工现场安全管理规范》DB29-113-2011《天津市民用建筑节能工程施工技术规程》DB29-125-2007《天津市公共建筑节能设计标准》DB29-153-2010图集《外墙外保温》05J3-1《围护结构外墙外保温构造》津07SJ110《围护结构保温构造》津07SJ111《围护结构保温构造》津06J1023系统性能及各项材料性能指标系统性能项目单位性能要求实验方法耐候性外观---无可见裂缝、无粉化、空鼓、剥落现象DB29-227-2014拉伸粘结强度GEPS板与保温板MPa≥1.0GEPS板与防火隔离带KPa≥80防护层厚度㎜≥5抗风压性---无断裂、分层、脱开、拉出现象吸水量与保温板g/m2≤500与防火隔离带≤500建筑物二层及以上墙面等不易受碰撞部位J3-59- 抗冲击性耐冻融外观30次冻容循环后，无可见裂缝、无粉化、空鼓、剥落等现象防护层与保温层拉伸粘结强度与泡沫塑料板GEPSMpa≥0.1与防火隔离带KPa≥80,且破坏发生在隔离带内水蒸气透过湿流密度g/（m2.h）≥0.85石墨聚苯板主要性能项目试验方法性能指标表观密度DB/T29-227-201418—22Kg/m3导热系数≤0.033W/(m·K)压缩强度≥100Kpa吸水率≤3%尺寸稳定性≤0.3%燃烧性能不低于B1级垂直于板面方向的抗拉强度≥0.1Mpa弯曲变形≥20.0mm水蒸气透过系数≤4.5ng/（Pa.m.s）压缩强度≥100KPa氧指数≥32%陈化时间自然条件下≥42天-59- （60±5）℃环境中≥5天石墨聚苯板尺寸允许偏差单位为㎜检测项目允许偏差试验方法厚度﹢1.5,0DB29-227-2014长度±2.0宽度±1.0对角线差≤3.0板边平直度≤2.0板面平整度≤1.0注：允许偏差以长*宽为1200㎜*600㎜的泡沫塑料板为基准胶粘剂主要性能项目性能要求原强度耐水强度浸水48h，干燥2h浸水48h，干燥7d拉伸粘接强度与水泥砂浆，MPa≥0.60≥0.30≥0.60与石墨聚苯板≥0.10，且破坏在界面在石墨聚苯板内≥0.06≥0.10与防火隔离带≥80—≥80可操作时间，h1.5—4.0聚合物有效成分含量≥2.0-59- 抹面胶浆主要性能项目性能要求原强度耐水强度耐冻融浸水48h，干燥2h浸水48h，干燥7d与石墨聚苯板≥0.10，且破坏在界面在石墨聚苯板内≥0.06≥0.10≥0.10与防火隔离带≥80—≥80≥80可操作时间，h1.5—4.0聚合物有效成分含量≥3.0压折比≤3.0抗冲击性3J级吸水量≤500耐碱玻纤网主要性能项目性能要求单位面积质量，g/㎡≥160拉伸断裂强力（经、纬向），N/50㎜≥1250断裂伸长率（经、纬向），%≤4.0耐碱拉伸断裂强力保留率（经、纬向），%≥75可燃物含量，%≥12-59- 岩棉防火隔离带主要性能项目性能要求密度（㎏/m³）≥100导热系数，W/（m·K）≤0.048垂直于板面方向的抗拉强度，kPa≥80吸水量，kg/㎡（部分侵入）短期（24h）≤1.0长期（48h）≤3.0纤维平均直径，μm≤7.0渣球含量（直径大于0.25㎜）≤10尺寸稳定性，%＜1.0质量吸湿率，%≤1.0憎水率，%≥98.0压缩强度，kPa≥60酸度系数≥1.8均湿灼烧性能（750℃，0.5h）线性收缩率，%≤8质量损失率，%≤10燃烧性能等级不低于A2级（二）施工组织设计1基本要求1.1施工环境要求①薄抹灰外保温工程施工期间以及施工后24h内，环境温度不应低于5℃。夏季应避免阳光暴晒。在5级以上大风天气和雨天不得施工。②对不需要施工的工程部位，应提前做好成品保护，防止污染，防止暴晒。③应在人行道，出入口等地提前做好安全防护，成品保护工作，设置施工作业隔离带，设置警示牌、并设专人看护疏导。-59- ④门窗框应安装牢固，并按设计或规范要求将四周门窗口缝赛严嵌实，门窗框应做好保护。⑤施工图、设计说明及其他设计文件齐全，施工作业方案已完成。⑥吊篮搭设已完成并验收合格。⑦墙面基层已按要求清理干净，临时孔洞已堵好，窗台、窗套等已补修整齐。1.2基层处理要求1、薄抹灰外保温工程施工前应对基层进行处理并验收合格后方可进行。基层应干燥、整洁、坚实、平整，空鼓、疏松和起皮部位应剔除并用水泥砂浆找平。砌体墙体应进行抹灰找平处理。2、基层与胶粘剂拉伸粘接强度不应低于0.3MPa。3、基层墙体垂直度、表面平整度及阴阳角垂直度允许偏差和检验方法应符合以下规定：项目允许偏差（mm）检查方法表面平整度±4用2m靠尺和楔形塞尺检查垂直度每层±4用2m托线板检查全高H/1000，且不大于20㎜用经纬仪阴阳角垂直度±4用2m托线板检查1.2施工准备工作要求1、应根据建筑立面设计尺寸和外保温技术要求挂基准线、弹控制线，在建筑外墙阴阳角及其它必要处挂垂直基准线，楼层适当位置挂水平基准线。2、应在外墙面弹出门窗口的水平垂直控制线、嵌固带水平线、伸缩缝线、装饰条线等。-59- 3、保温板粘贴前应进行排版设计。4、XPS板、PF板、岩棉防火隔离带施工前应涂刷专用界面剂，并符合下列要求：1）应在保温板两个大面涂刷专用界面剂，保温板四周侧边不得涂刷。界面剂涂刷要均匀，不得漏刷。2）双组份界面剂必须严格按照产品说明书进行配制，单组份界面剂在使用前必须搅拌均匀。3）涂刷专用界面剂1.5-2h后，方可进行下一步施工。2施工部署及管理体系2.1施工总平面布置-59- 2.2总体部署开工前，做好管理人员及施工人员的部署工作，明确划分各工种、各工序的职责范围。开工前组织召开全体施工人员会议，交待有关工期、质量、安全、工地纪律和管理人员分工等工作，让所有人员明确自己的职责、所属工序工种、工程管理流程等。1、施工准备（1）技术准备技术准备是施工准备的核心。由于任何技术的差错或隐患都能引起人生安全和质量事故，造成工期延误和经济损失。根据本工程的规模和特点，我们重点从以下几个方面进行技术准备。熟悉、审查施工图纸和有关的设计资料。1）设计图纸是否完整、齐全，以及图纸的表述是否符合国家的有关标准、规范的要求。2）设计图纸与设计说明内容上是否一致，以及设计图纸与其他各相关部分之间有无矛盾和错误。3）设计图纸与建筑现场在平面尺寸、标高、管线排布等方面是否一致。4）根据设计图之中的材料、工艺、施工难度，检查现有施工技术水平和管理水平能否满足工期和质量要求，并制定相应措施。（2）资源准备1）管理资源-59- 根据本工程的规模、特点、工期等综合因素，建立以项目经理为核心的项目经理部的领导班子，实行项目经理负责制。项目经理部在公司职能部门的监督、制约和配合下。履行工程合同的权利、责任、义务。项目经理部的人员组成及岗位职责组成人员岗位职责项目经理负责项目部的全面工作，组织协调项目各部门之间、项目部与施工队之间的关系；指导工程预（结）算、合同履行、劳动组织分配、进度计划等工作；专业工程师负责施工部署、技术指导、技术资料汇总；负责施工工艺和技术、施工组织设计、施工质量、施工进度；负责施工安全、文明施工等工作；质量安全员负责工程质量及材料质量的检验、质量验收、质量资料的汇总；施工现场安全技术交底及动态监控管理；施工工长负责现场施工的劳动力组织、协调分配工作；负责材料需要量计划、施工进度控制、安全控制、文明施工等工作；材料采购人员负责工程材料的采购供应及看管工作；2）人力资源-59- 人力资源由各专业班组长和各专业技术人员组成，是在施工过程中的实际操作人员，是施工质量、进度、安全、文明施工的直接保证着。操作人员的选择严格把关，择优录用，原则是：具有较高的综合素质，良好的质量、安全意识，较强的责任心和较高的专业技术水平。3劳动力计划、主要施工机具计划、施工进度计划劳动力计划表序号工种人数工作内容1技术人员5编制方案、制定措施、整理资料、技术交底2质安人员5质量安全监督、工程验收3测量人员5放线4采购人员5材料供应及时通知检验5主要施工人员50抹砂浆、粘贴保温板6机械设备5维修所有机械小工具等7零星5零星工程-59- 主要施工机具计划表机械名称规格型号额定功率（kw）或容重（m2）或吨位（t）品牌及出厂时间数量（台）新旧程度（%）小计其中拥有新购租赁电闸箱国产201220105580搅拌机国产20121055090手推车国产201220105590手提电钻博世GBM10-10RE0.2KW德国201320105590电锤9045N0.2KW国产20135025151080开槽器国产20131055090抹子国产201380050020010080手锯国产201380050015015090壁纸刀国产20131000500300200802米靠尺国产20133001501005090阴阳角抿子国产2013100050030020080滚筒国产201310050302090排笔国产201310050252580墨斗国产20133001501005090水平尺国产20133001501005080-59- 工期计划表序号项目名称进度计划（总工期60天）2015.04.01-2015.05.302015.04.01-04.022015.04.03-04.042015.04.05-04.062015.04.07-05.012015.05.02-05.112015.05.12-05.142015.05.15-05.252015.05.26-05.301施工准备2基层处理3弹线定位4铺设保温材料5涂抹抹面砂浆6细部处理7腻子刮涂8涂料（三）设计方案1保温系统的构造1.1石墨聚苯板薄抹灰外墙外保温系统基本构造-59- 基层墙体①系统的基本构造构造示意图辅助固定件⑤粘结层②保温层防护层防火隔离带④石墨聚苯板③抹面层⑥饰面层⑦混凝土墙或各种砌体墙锚栓胶粘剂抹面胶浆复合耐碱网格布外墙涂料或饰面砂浆（四）专项施工方案施工准备（1）基层墙体已验收合格，门窗框及墙身上各种进户管线，水落管支架，预埋件等按设计安装完毕。（2）施工现场环境湿度和墙体表面温度在施工及施工后24小时内不得小于5℃，施工时风力不大于5级。（3）夏季施工时应避免阳光直射，必要时在脚手架上搭设遮阳设施。（4）雨雪天气不能施工（雨后24小时或施工后24小时会下雨不宜施工）。施工工具（1）搅拌设备：水桶、剪刀、铲刀、手提式搅拌器。运输设备：手推车、塑料桶、垂直运输设备施工设备与工具：脚手架或吊篮、美工刀、手锯、扫帚、螺丝刀、冲击钻、切割机。-59- 检测设备：靠尺、塞尺、墨斗、钢尺、探针等。施工工艺1施工工艺流程图保温层验收饰面层施工基层处理掉垂直、弹控制线安装嵌固带材料及工具准备配置胶粘剂粘贴翻包网粘贴泡沫塑料板及防火隔离带采用XPS、PF板和岩棉防火隔离带时双面刷界面剂泡沫塑料板打磨找平门窗洞口、防火隔离带等部位耐碱玻纤网格布加强处理锚栓锚固、锚栓圆盘封堵配置抹面胶浆抹面胶浆压入耐碱玻纤网抹第二遍抹面胶浆-59- 1.1保温板粘贴施工要点粘贴石墨聚苯板应符合以下要求：1、石墨聚苯板应按水平顺序排列，上下错缝粘贴，阴阳角处石墨聚苯板应交错互锁。板与板之间应严密，无胶粘剂；门窗洞口四角处石墨聚苯板板不得拼接，应采用整板切割形成，石墨聚苯板接缝处应离开角部至少200mm。2、粘结面积率：石墨聚苯板与基层有效粘结面积不得小于70%，粘结层厚度不宜超过10㎜，粘贴方式采用条粘法或点框法，示意图如下：-59- 2、保温板粘贴应自下而上，沿水平方向逐行铺设粘贴，竖缝应逐行错缝，在阴阳角处应交错互锁，并应保证阴阳角垂直度。墙体排版示意图如下：3、保温板与基层墙体粘贴时，应随时检查平整度和垂直度，板周边的侧面不得有粘接剂。相邻板材之间应紧密对接，且板高差应不大于1㎜。-59- 4、保温板粘贴时应控制好板缝，板缝不得大于2㎜，所有板缝应用聚氨酯发泡填充抹平。5、门窗洞口四角处或局部不规则处保温板不得拼接，应采用整块板切割成型，接缝应离开角部至少200㎜。泡沫塑料板窗口排版示意图如下：粘贴防火隔离带应符合以下要求：1、防火隔离带施工应与泡沫塑料板同步进行，不得在外墙外保温系统保温层中预留隔离带位置再进行粘贴。2、防火隔离带应与基层墙体全面积粘贴。3、防火隔离带之间及其与泡沫塑料板之间应拼接严密，板缝不得大于2㎜，所有板缝应用聚氨酯发泡填充抹平，且板间高差应不大于1㎜。1.2增强网处理要点1、配制抹面胶浆，严格按照产品使用说明书进行，配制好的抹面胶浆应避免太阳直射，并应在规定的时间内用完，配制好的抹面胶浆严禁二次加水搅拌。-59- 2、先将门窗洞口四周压入翻包耐碱玻纤网格布，并在四角沿45°方向铺贴200㎜×300㎜耐碱玻纤网格布增强。示意图如下：200*300200*3001.3锚栓锚固施工要点1、保温板粘贴施工完成、岩棉防火隔离带耐碱玻纤网增强处理完成24h且施工质量验收合格以后，即可进行锚栓锚固施工。2、锚固件的安装应按施工方案确定的位置，用冲击钻电锤钻孔，钻孔深度应大于锚固深度10㎜。3、从距离墙角、门窗侧壁100㎜-150㎜及从檐口与窗台下方100㎜-150㎜处开始安装。4、面积大于0.1㎡的保温板上至少应设置1个锚栓；在阳角、门窗洞口边缘和变形缝两侧，锚栓应当加密，锚栓间距不大于250㎜。5、锚栓安装时宜采用旋入式锚栓进行锚固，圆盘紧贴泡沫塑料板，锚栓锚固施工不得破坏泡沫塑料板，并及时用抹面胶浆覆盖圆盘。-59- 6、当采用岩棉防火隔离带，锚栓圆盘紧贴第一遍抹面胶浆，锚栓锚固施工不得破坏第一遍抹面胶浆及耐碱网格布。7、锚栓间距不应大于600㎜，锚栓距离保温板端部不应小于100㎜，每块板上的锚栓数量不应少于1个。8、锚栓布置示意图如下：5.6个/㎡（高度在20m以下）7个/㎡（高度在20m-50m）-59- 8.3个/㎡（高度在50m-80m）11.1个/㎡（高度在＞80m）-59- 岩棉防火隔离带锚栓布置示意图1.4抹面层施工要点1、保温层粘贴施工验收合格后应及时进行抹面及包边处理，临时停工期间保温层材料不得裸露。2、保温层应采用耐碱玻纤网布外罩抹面胶浆或符合设计要求的防护层将保温材料完全覆盖，其厚度不应小于5㎜。首层及易受碰撞部位的加强措施应符合设计要求。3、抹面胶浆内的耐碱玻纤网布应平整无褶皱，搭接宽度不小于100㎜。洞口四角沿45°方向加铺一层不小于300㎜×200㎜的耐碱玻纤网布作为加强层。4、抹面胶浆应在规定的可操作时间内使用，严禁二次加水搅拌。5、抹面胶浆施工前应做好滴水线条或鹰嘴构造，阳角应做好护角。宜采用成品护角、滴水线条或鹰嘴构造。6、抹第一道抹面胶浆时应均匀、平整，厚度2㎜-3㎜，并趁湿压入第一层耐碱玻纤网，铺贴要平整、五无褶皱。7、玻纤网应自上而下铺设，顺差搭接，上下左右搭接宽度不应小于100㎜，阴阳角网格布搭接不小于200㎜。-59- 阴阳角网格布搭接示意图8、第一遍抹面胶浆表干可进行第二遍抹面胶浆施工，抹面胶浆厚度2㎜-3㎜，防护层总厚度不小于5㎜。抹面胶浆施工完后，应检查平整、垂直及阴阳角方正。1.5饰面层施工要点1、抹面层施工完毕后，养护时间不应小于7d，才能进行饰面层施工。2、饰面层施工应连续进行，施工间断部位应设置在阳角及腰线等处。1.6粘贴岩棉板施工要点岩棉板外墙外保温工程施工期间以及完工后24小时内，环境空气温度应不低于5℃。夏季应避免阳光暴晒。在5级以上大风天气和雨天不得施工。岩棉板上墙后应及时进行界面层、找平层或抹面层施工，找平层或抹面层施工前，岩棉板严禁受潮、雨淋。-59- 雨天气不进行外墙外保温施工，如施工过程中遇突然降雨，立即停止施工并采取塑料布对已施工部位进行覆盖挡雨加以保护，复工前对上述部位进行检查，如粘结砂浆受到雨水冲刷则将保温板揭掉重贴。1、基层墙体处理除实体混凝土墙体外，砌筑墙体找平层采用1:3水泥砂浆。将外墙外保温施工的砼基体表面的杂物清理干净，不得有污迹、灰尘、油污或脂肪类物质。空鼓开裂处剔凿后修补平整、铲除凸出物，使基体表面尺寸偏差符合下表规定：项目允许偏差（mm）检查方法表面平整度4用2m靠尺和楔形塞尺检查垂直度每层5用2m托线板检查全高≤H/1000，且不大于20用经纬仪或吊线和钢尺检查阴阳角垂直度4用2m托线板检查外墙上的螺栓孔或其它孔洞用微膨胀砂浆（洞口较大处用微膨胀砼填实），孔口或洞口表面刷两遍防水涂料（水不漏）。伸出外墙面上的雨水管卡、预埋件、支架和设备穿墙管安装到位，并留出外墙外保温层的厚度，并做必要的防锈处理。门窗边框与墙体连接处预留出保温层的厚度，窗框安装完毕，窗框与墙体之间的缝隙用聚氨酯发泡填塞严密，做好窗框的保护。2、保温施工前对建筑物及墙面作认真的进行检验。测量放线-59- 控制线：根据建筑立面设计和外墙外保温技术要求，在墙面弹出外门窗水平、垂直控制线及伸缩缝线、装饰线等。基准线：在建筑外墙大角（阳角、阴角）及其他必要处垂直基准线，每个楼层适当位置挂水平线，以控制保温板的垂直度和平整度。阳台、空调板外檐放垂线时必须保证，阳台、空调板大面、小面方正。3、界面剂将界面剂刷岩棉板粘结面，刷界面剂过程中岩棉板要轻拿轻放，以免损坏岩棉板。在做抹面层施工前，再刷岩棉板外表面。岩棉板四周侧边不得涂刷，涂刷要均匀，不得漏刷。4、配制胶粘剂根据生产厂提供的检验报告配合比（粉：水=1:0.25）配制，专人负责，严格计量。采用机械搅拌，确保搅拌均匀。拌好的胶粘剂在静停10min后还需进行二次搅拌才能使用。配置好的胶粘剂应避免太阳直射，并在2小时内用完为宜。配制好的胶粘剂严禁二次加水搅拌。5、粘结翻包网格布门窗外侧洞口系统与门窗框的接触口、伸缩缝或墙身变形缝等需要保温终止系统的部位、勒角、阳台、雨篷、女儿墙等系统尽端处，应采用玻纤网对系统的岩棉板实施翻包；翻包时玻纤网在岩棉板粘接层的粘结长度不下于100mm；安装托架或终端连接附件时，可以不需要玻纤网翻包。6、粘贴岩棉板1）岩棉板安装：首层保温板采用60厚A级岩棉板。-59- 岩棉板施工时用钢丝网进行粘结施工，增加首层的可靠性。钢丝网施工：钢丝网施工时宜从首层勒脚沿墙面阴角处，在固化后的保温层上铺设钢丝网。固定时应由两人配合，其中1人按住钢丝网，另一人用与膨胀钉直径相同的冲击钻头成梅花形从钢丝网中钻孔并安装膨胀钉，膨胀钉锚固于基层的深度不小于25mm。当每平方米锚固点少于8个时，钢丝网固定后在有凸出的部位用U型卡子压入，钢丝网平面之间的搭接不应小于100mm，阴阳角处的搭接不应小于50mm，固定阴阳角钢丝网前，应先将钢丝网折成90°直角，钢丝网固定后，用防裂砂浆刮槽3-4mm，刮槽时用铁抹子将钢丝网叠出，使钢丝网处于砂浆中间，固化后再抹第二遍防裂砂浆3-4mm，用大杠刮平后，再用木抹子搓平并拉毛，待防裂砂浆固化后进行外饰面施工。首层保温延伸至室外地坪以下，防止建筑物沉降和雨水浸湿给保温层带来破坏。注：热镀钢丝网铺设及锚固应符合下列要求（1）岩棉板粘贴完成24h，且施工质量验收合格以后，即可进行热镀钢丝网的铺设及锚固施工。（2）热镀钢丝网的铺设应压平、找直，并保持阴阳角方正和垂直度，热镀钢丝网不平处用塑料U型卡卡平，然后用锚栓锚固热镀钢丝网及岩棉板。（3）热镀钢丝网搭接宽度不小于两个完整的网格，搭接处应用镀锌钢丝绑扎牢固，热镀钢丝网搭接处不打锚栓。墙体底部、门窗口侧壁、墙体转角处的岩棉板应用定型热镀钢丝网增强。包边网片要同岩棉板一起由锚栓锚固。（4）锚固件的安装应按设计要求的位置，用冲击钻或电锤钻孔，钻孔深度应大于锚固深度10mm。-59- （5）锚栓按梅花状分布，保温层采用岩棉板时锚栓数量每平方米应补少于10个。间距不大于400mm，从距离墙角、门窗侧壁100mm—150mm及从檐口与窗台下方150mm处开始安装。沿墙角或门窗周边，锚栓适当加密，锚固件间距不大于250mm.（6）锚栓安装时将锚固钉敲入或拧入墙体，圆盘紧贴热镀钢丝网，不得翘曲。2）岩棉板的布胶和粘贴聚合物改性粘结剂的配制：在干净的塑料桶里倒入一定量的洁净水，采用手持式电动搅拌器边搅拌边加粉剂粘结剂，加水量为粉剂的1:2.5；充分搅拌5～7分钟，直到搅拌均匀，稠度适中，放置5分钟熟化；使用时，在搅拌一下即可使用。切记：搅拌充分，粘度确保刚粘贴上的保温板不下垂，加水尽可能量少，不可加水过多；胶粘剂只需加洁净水，不可加入其他添加料如：水泥、砂、防冻剂及其他异物；注意调好的粘结剂宜在2小时内用完；工作完毕，务必及时清洗干净工具。质量自检：经验观察搅拌好粘结剂均匀、状态良好、新鲜、稠度适宜。岩棉板布胶粘贴：1）网格布翻包：在外墙的细部处理部位，如膨胀缝两侧、门窗孔洞边的保温板上需预粘贴窄幅网格布，其宽度约300㎜，翻包部分宽度约100mm。质量自检：经验检网格布翻包规范，符合要求。2）岩棉板粘贴采用满粘法，确保粘接面积为100%。涂好后立即将保温板贴在墙面上，动作要迅速，以防止粘结剂结皮而失去粘结作用。粘贴时应轻柔、均匀挤压，并随时用托线板检验垂直平整，每贴完一块板，应及时清除挤出的粘结剂。-59- 3）岩棉板上抹完胶粘剂后，应将岩棉板下端与基层墙体墙面粘结，然后自下而上均匀挤压，滑动就位。粘接时应轻柔，并随时用2m靠尺和托线板检查平整度和垂直度。注意清除板边溢出的胶粘剂，板的侧边不得有胶粘剂。相邻岩棉板应紧密对接，板缝不得大于2mm，且板间高度差不应大于1mm。4）门窗洞口四角处或局部不规则处岩棉板不得拼接，应采用整块岩棉板切割成型，岩棉板接缝应离开角部至少200mm，必须注意切割面与板面垂直。网布翻包：门窗外侧洞口系统与门窗框的接触口、伸缩缝或墙身变形缝等需要保温终止系统的部位、勒角、阳台、雨篷、女儿墙等系统尽端处，应采用玻纤网对系统的岩棉板实施翻包；翻包时玻纤网在岩棉板粘接层的粘结长度不下于100mm；安装托架或终端连接附件时，可以不需要玻纤网翻包。为防止外窗漏水，要求窗洞口四周侧壁与窗框间留通槽，在外窗框安装完并验收后由外窗施工单位在槽内打聚氨酯发泡胶。门窗洞口阳角部位在抹面层中双层玻纤网的中间设置阳角护角；门窗外侧洞口上沿口应设置成品滴水线条；窗台设铝合金的金属盖板。凡是窗台部位外侧岩棉板端部设防止踩踏措施。7、安装工字型金属嵌固带（1）固定嵌固带之前应首先确定嵌固带的高度，在山墙部位设置，用Ф8塑料膨胀螺栓固定。嵌固横带设在层间楼板的上口位置。嵌固带为铝合金托架（2）当保温板粘贴到楼板部位先安装嵌固带，固定好嵌固带再往上粘贴岩棉板，嵌固带安装再两板连接处。（3）安装嵌固带时必须保证嵌固带处于绝对水平的位置；（4）用冲击钻按照螺栓的外径长度钻出相应尺寸的孔洞，下入铁膨胀管螺栓；-59- （5）先固定好嵌固带再粘贴岩棉板，嵌固带安装在两块岩棉板连接处；（6）保温层与嵌固带之间留3mm间隙，嵌固带周边缝隙用聚氨酯发泡填实。8、安装锚固件（1）塑料套管采用原生材料制作，并用聚酰胺PA6和PA66、聚丙烯PP等聚合物材料，塑料套管外径不小于8mm。（2）待保温板粘贴后24h以上，即可安装锚固件；锚固件应根据锚固件要求和基墙情况选定合适的锚栓，锚栓的固定深度和锚固边距应满足产品的要求，各类锚栓的钻孔方法应随基墙的不同有所差异。建筑物不同高度处应选择不同的单个锚栓的受拉承载力。不同高度单个锚栓的受拉承载力标准值最低限值高度＜20m20m～50m50m～80m＞80m单个锚栓的受拉承载力标准值最低限值0.50.60.750.9锚栓的有效锚固深度墙体材料混凝土陶粒砼砌块有效锚固深度（mm）≥30≥50锚固件具体安装数量：7层以下不少于6个/㎡，锚固深度≤40±5mm；门窗洞口、阳角边缘应加固处理，水平、垂直间距≥500mm，距基层边缘≤80mm。采用8×120mm锚栓。二次结构部位锚栓个数适度加密。陶粒混凝土砌块部位锚固深度为5cm且个数加密。-59- （1）安装后的锚固件应与保温板相平。任何面积大于0.1㎡的单块保温板必须加固定件，机械锚固件在阳角、门窗洞口边缘和变形缝两侧适当加密设置，数量视形式及现场情况而定。（2）岩棉板粘贴及锚栓施工完毕后经施工单位、监理验收合格后，在膨胀钉帽及周圈50mm范围内用面层聚合物砂浆对钉帽部位进行找平。要求塑料胀钉钉帽位置用聚合物砂浆找平后的表面与大面石墨聚苯板相平整。目的是为了避免钉帽位置由于面层胶粘剂过厚，将来在成活后的面层出现流坠、干缩痕迹。9、抹面砂浆配置在干净的塑料桶里倒入一定量的清水，采用手持式电动搅拌器边搅拌边加粉剂聚合物改性砂浆，加水量约为粉剂的21～22%；充分搅拌5～7分钟，直到搅拌均匀，稠度适中，放置5分钟熟化；使用时，再搅拌一下即可使用。注意：搅拌充分，粘度确保刚粘贴上的砂浆不掉落，加水尽可能少，不可加水过多；注意聚合物改性砂浆只需洁净水，不可加入其他添加料如：水泥、砂、防冻剂及其他异物；注意调好的砂浆宜在2小时内用完；工作完毕，务必及时清洗干净工具。10、抹面砂浆抹面并内置耐碱玻纤网格布。将制备好的聚合物砂浆均匀地涂抹在保温板上，厚度约2～3mm，注意：确保砂浆与保温板粘结良好，采用拉毛式保温板，分配物料并保证粘结良好，防止空鼓。11、埋填网格布：紧接着将裁剪好的网格布铺展在砂浆上，用抹刀边缘线压固定，然后将抹面砂浆在网格布均匀抹平整，注意：确保砂浆涂料抹均匀，并保证整体面的平整度符合要求。-59- 对于门、窗洞口内侧周边与大墙面形成45°仰角部分处理：在此处的阳角部分各加一层300mm×200mm网格布进行加强，大面积网格布搭结在门窗洞口周边的网格布上。对于门口、窗口及其他洞口四周的保温板端头应用网格布和粘结砂浆将其翻包住，也仅在此处，才允许保温板边涂抹粘结砂浆。在墙身阴、阳角处必须从两边墙身埋贴的网格布双向绕角且相互搭接，各面搭接宽度为不小于200mm。大面积网格布埋填：沿水平方向绷直绷平，并将弯曲的一面朝里，用抹刀边缘线压铺展固定，然后由中间向上下、左右方向将聚合物砂浆抹平整，确保砂浆紧贴网布粘结。网格布左右搭接宽度不小于100mm，上下搭接宽度不小于80mm，局部搭接处可用抹面砂浆补充原砂浆不足处，不得使网格布皱褶、空鼓、翘边。12、质量检查：整体抹面良好；网格布埋填规范，无不良迹象；平整度符合要求；砂浆固化强度良好；无任何裂纹。13、抹面层抹面胶浆（1）待第一道砂浆固化良好时，一般约需8小时后，进行第二道聚合物改性砂浆抹面。将制备好的聚合物改性砂浆均匀涂抹，抹面层厚度以盖住网格布为准，厚约1～2mm，使保护层总厚度达到4mm左右。对于铺设加强网格布处，应在铺设第一道网格布砂浆固化良好后在铺设加强网格布，再进行砂浆罩面。加强网只准对接，不得搭接。保护层总厚度为5～7mm。（2）所有阳角部位，面层抹面胶浆均做成尖角，不得做成圆弧。（3）面层砂浆施工时提前查看48h天气预报，选择施工时及施工后24h没有雨的天气进行，避免雨水冲刷造成返工。-59- 14、空调空洞、雨水管卡、铝合金百页、首层护栏安装后的涨管部位用建筑胶封堵密实防止雨水渗漏。15、岩棉板粘贴细部做法（1）岩棉板间板缝做法：板与板之间板缝宽度不得大于2mm，缝隙应用单组分聚氨酯泡沫填缝剂填实。（2）岩棉板应水平粘贴，保证连续结合，且上下两排保温板应竖向错缝板长1/2。（3）一般先从墙拐角（阳角）处粘贴，应先排好尺寸，切割保温板，使其粘贴时垂直交错连接，确保拐角处顺垂且交错垂直。（4）在粘贴窗框四周的阳角和外墙阳角时，应先弹好基准线，作为控制阳角上下垂直的依据。（5）滴水槽做法：先将网格布压入槽内，随即在槽内抹数量足够的抹面胶浆，然后将塑料成品滴水槽压入石墨聚苯板槽内。塑料成品滴水槽塞入深度综合考虑完活后面层高度，这样才能保证成品滴水槽与面层抹面胶浆高度一致，确保观感质量。石墨聚苯板槽内砂浆必须填塞密实并确保安装滴水槽时槽内胶粘剂沿槽均匀溢出。1.7防火隔离带施工要点（1）采用岩棉防火隔离带构造的外墙保温工程，其基层墙体耐火极限应符合国际现行建筑防火标准的有关规定。（2）防火隔离带涉及应满足国家现行建筑节能设计标准和建筑防火设计标准的要求。选用防火隔离带时，应综合考虑其安全性、保温性能及耐火性能，并应与外墙外保温系统相适应。-59- （3）防火隔离带组成材料应与外墙外保温系统组成材料配套使用。防火隔离带宜采用工厂预制的制品现场安装。防火隔离带抹面胶浆、玻璃纤维网布应采用与外墙保温系统相同的材料。（4）防火隔离带应与基层墙体可靠连接，应能适应外保温系统的正常变形而不产生渗透、裂缝和空鼓；应能承受自重、风荷载和室外气候的反复作用而不产生破坏。（5）采用防火隔离带构造的外墙外保温工程施工前，应编制施工技术方案，并应用与技术方案相同的材料和工艺制作样板墙。（6）建筑外墙外保温防火隔离带保温材料的燃烧性能等级应为A级。（7）设置在薄抹灰外墙外保温细听中的粘贴保温板防火隔离带做法宜按下表执行，并宜选用岩棉防火隔离带。当防火隔离带做法与表不一致时，除应按国家现行的有关标准进行系统防火性能试验外，还应符合国家现行的建筑防火设计标准的规定。序号防火隔离带保温板及宽度外墙外保温系统保温材料及厚度系统抹面层平均厚度1岩棉带，宽度≥300㎜EPS板，厚度≤120㎜≥4.02岩棉带，宽度≥300㎜XPS板，厚度≤90㎜≥4.03发泡水泥板，宽度≥300㎜EPS板，厚度≤120㎜≥4.04发泡玻璃板，宽度≥300㎜EPS板，厚度≤120㎜≥4.0（8）岩棉带应进行表面处理，可采用界面剂或界面砂浆进行涂覆处理，也可采用玻璃纤维网布聚合物砂浆进行包覆处理。（9）在正常使用和维护条件下，防火隔离带应满足外墙外保温系统使用的年限要求。（10）岩棉防火隔离带细丝应垂直于墙体表面，对于岩棉细丝平行于墙体的防火隔离带应坚决予以退场，保证其与基层墙体的连接强度（11）岩棉防火隔离带与基层墙体粘接面积率保证100%（满粘）。（12-59- ）石墨聚苯板与岩棉防火隔离带的缝隙应进行重点监控，严格保证缝隙符合规范要求。（13）防火隔离带与石墨聚苯板接茬部位采用加强网格布进行施工，保证两种材料的接茬区域牢固。（14）岩棉防火隔离带与石墨聚苯板保温层施工时应连续施工，不得先粘贴石墨聚苯板后粘贴岩棉带；防火隔离带岩棉与石墨聚苯板之间的接缝区域可以采用聚氨酯泡沫进行填实，保证连接严密，防止墙体受潮。（15）防火隔离带保温板应使用锚栓辅助连接，锚栓应压住底层玻璃纤维网布。锚栓间距不应大于600㎜，锚栓距离保温板端部不应小于100㎜，每块保温板上的锚栓数量不少于1个。当采用岩棉带时，锚栓的扩压盘直径不应小于100㎜。（16）防火隔离带应设置在门窗洞口上部，且防火隔离带下边缘距洞口上沿不应超过500㎜。（17）当防火隔离带在门窗洞口上沿时，门窗洞口上部防火隔离带在粘结时应做玻璃纤维网布翻包处理，翻包的玻璃纤维网布应超出防火隔离带保温板上沿100㎜。翻包、底层及面层的玻璃纤维网布不得在门窗洞口顶部搭接或对接，抹面层平均厚度不宜小于6㎜。（18）当防火隔离带在门窗洞口上沿，且门窗外表面缩进基层墙体外表面时，门窗洞口顶部外露部分应设置防火隔离带，且防火隔离带保温板宽度不应小于300㎜。2外墙涂料施工工艺及流程图基层处理满刮腻子基层砂纸打磨找平腻子刷底漆刷弹性面漆两遍局部修整-59- 2.1涂料施工工艺重点及难点1、基层处理及刮涂腻子1）人员进场后，用铲刀、砂纸等对基层的灰尘、浮砂，凹凸、庇点、堆痕进行清理、修补，如墙面出现非空鼓产生的细微裂缝，即采用补缝胶嵌实，同时做好相关设施的防污染保洁工作。处理好基层等于是打好墙面的基础，这个环节很重要。在进行施工时，首先要清除基层表面尘土和其它粘附物；较大的凹陷处要用聚合物水泥砂浆抹平，等到水泥干了以后还要检查是否有较小的孔洞、裂缝，如果有则要及时用水泥乳胶腻子修补；如果是墙面泛碱起霜，要用硫酸锌溶液或稀盐酸溶液刷洗，油污用洗涤剂清洗，最后再用清水洗净；另外有涂层的基层对于疏松、起壳、脆裂的旧涂层应将其铲除，粘附牢固的旧涂层用砂纸打毛，不耐水的涂层应全部铲除。2）使用腻子加入清水搅拌均匀调节至合适的施工黏度后即可批刮，批刮用专用的刮铁板或油漆刀批刮，直至基层平整。混合后的腻子在25℃可供2小时使用，超过时间会引起固化而报废，表干60min/25℃。批刮下道腻子时间间隔至2至少12小时以上，上底漆前要养护5—7天，达到最佳强度后用砂纸打磨平整。3）质量要求：平整、光滑、无油污、无裂纹、无空洞、无砂眼、角平整、顺直。2、涂刷底漆使用抗碱封闭底漆，首先将底漆搅拌均匀，如底漆较稠不易施工时，可按产品使用说明书的要求进行稀释。施工工艺可采用滚、喷、刷的方法施工，要求滚刷均匀、无漏刷、无堆积现象，也不要涂刷过厚。底漆聊干后如有必要时可局部采用腻子找平，待腻子干燥后采用砂纸打磨平整。-59- 3、涂刷面漆涂刷面漆时也要首先调匀，墙面需分色时，先用粉线包或墨斗弹出分色线，注意涂刷时在交色部位留出1～2cm的余地。一人先用滚筒刷蘸涂料均匀涂布，另一人随即用排笔刷展平涂痕和溅沫。要防止透底和流坠，每个涂刷面均应从边缘开始向另一侧涂刷，并应一次完成，以免出现接痕。第一遍干透后，再涂第二遍涂料，一般涂刷2～3遍涂料，视不同情况而定。4、注意事项1）涂料使用前应核对标签，并仔细搅拌均匀，用后须将盖子盖严。2）涂料贮存和施工应符合产品说明书规定气温条件，通常应在5℃以上。3）涂料调色最好由生产厂或经销商完成，以保证该批涂料色彩的一致性。如果在施工现场需要调色，必须使用厂家配套提供或指定牌号、产地的色浆，按使用要求和比例，由专人进行调配。4）注意涂料工程的成品保护，防止交叉作业引起的人为污染。已经施工的墙面如受到污物污染，可用干净的湿抹布轻轻擦洗，污染严重时应重新涂刷。5）施工前注意天气预报，避免在雨雪来临前作业。6）涂刷工具用毕应及时清洗干净并妥善保管。3真石漆的施工工艺流程及流程图墙面基层处理刮涂柔性耐水腻子滚涂专用抗碱底漆滚涂着色底漆弹线分格、描线粘贴胶带喷涂真石漆涂刷罩光漆-59- 3.1真石漆施工工艺及重点难点1、基层处理及条件施工基层应坚实、平整、无灰尘、铁锈、油迹，无空鼓、粉化、脱皮、起砂等现象。基层表面应有一定强度，含水率<14%，PH<10；新建水泥砂浆抹面基层要求养护15天以上(23±2℃，相对湿度50±5%)，气温降低需适当延长时间；对有旧涂层的墙面必须确认其附着力才可施工，否则必须先铲除；旧墙面有空鼓、起壳的部位应铲除后修补平整；霉菌滋生的地方,应用漂白粉水反复洗刷，再用自来水及钢丝刷将墙面清洗干净,彻底干燥后才可施涂底漆。2、腻子层施工为保证真石漆层的粘结强度，建议采用真石漆专用腻子，腻子视基层的平整度和阴阳角垂直度批刮1－2遍，批刮后的腻子需要打磨平整并适当养护。3、专用抗碱底漆使用专用抗碱封闭底漆，首先将底漆搅拌均匀，如底漆较稠不易施工时，可按产品使用说明书的要求进行稀释。施工工艺可采用滚、喷、刷的方法施工，要求滚刷均匀、无漏刷、无堆积现象，也不要涂刷过厚。底漆聊干后如有必要时可局部采用腻子找平，待腻子干燥后采用砂纸打磨平整。4、涂刷着色底漆采用滚涂施工，只需将底漆均匀地涂刷于基层表面即可，若采用调色底漆，为保证遮盖一致，底漆最多只可加10%－15%水进行稀释，稀释采用洁净的清水即可，稀释后应充分的搅拌均匀。-59- 2、弹线分格、描线1）大面积的墙面建议尽量分隔为小面积施工，例如设计成仿砖、仿石等效果，可以避免真石漆出现接痕、不均、开裂等问题。 2）在上好底漆的干燥墙面，除去浮尘。根据设计尺寸要求进行弹线分格，同时需考虑分格缝的宽度。 3）弹线时先确定水平、垂直方向基准线，然后再依此基准线类推，确保每道线都横平竖直。4）弹线应清晰可见，建议采用与底漆不同颜色来显示，但不可采用墨水类物质。6、粘贴胶带1）在弹线部位粘贴专用胶带，胶带的厚度可比要求的真石漆厚度略厚0.1mm，宽度与格缝宽度一致。2）粘贴时注意每道胶带都应在线的同一侧，如垂直线的左侧、水平线的上侧。先横向再纵向粘贴。3）胶带粘贴后应及时按紧贴实，为防止风吹脱落，一次粘贴面积不易过大，以满足及时施工面积为限。7、喷涂真石漆1）真石漆施工须保持漆膜厚度均一，每平方用量应符合规定用量以上，避免漆膜厚薄不一、明显批刮痕迹或接茬、阴阳角堆料的情况。2）真石漆施工必须在晴好天气，基层温度高于10℃以上，湿度≤80%，风力＜5级的情况下施工，阴雨天，潮湿阴雨雾霾天气,强风天气严禁施工。-59- 3）真石漆施工应采用吊篮施工，按指定批次施工在指定墙面，避免不同批号混用在同一墙面。4）施工间歇要注意密封，由于真石漆的色相取决于天然的颜色，因为每批真石漆的颜色可能略有差异；施工时每批材料最好分开堆放和分开施工，同一墙面必须施工同批次产品，以免造成色差，如果超过一个批次，一定要在上墙前先比对，再大面积施工；补脚手架等洞口应使用与大面同一批材料。5）产品到货先试喷，颜色和效果与样板无明显差异时再施工。6）工人需要统一施工手法、力道和方式，同一面墙建议使用同一班组施工，避免人为的差异。7）真石漆建议两遍喷涂，一遍均匀打底，一遍制作造型。8）同一立面建议一次性完工，避免长期施工造成的新旧色差。9）使用有一定厚度和宽度的专用泡沫胶带，不使用普通美纹纸，撕除美纹纸要及时，避免毛边。8、罩面清漆施工1）施工时基层温度不得低于5℃。2）必须待真石漆完全硬干后，方可上罩面漆。3）罩面清漆按80－100%的水稀释，对每一建筑单体稀释必须完全一致，以防发花、露白、光泽不一。4）面漆收滚筒方向需要统一，避免方向差异造成的光泽差异。5）罩面清漆施工完后，真石漆表面颜色应一致，光泽均一，无发花、露白等现象。（五）质量验收1、进场的保温板材其品种、规格应符合设计要求和现行相关标准的规定。-59- 检验方法：观察、尺寸检查；核查质量证明文件。检查数量：按进场批次，每批随机抽取3块检查；质量证明文件应按照其出厂检验批核查。2、墙体节能工程使用的保温板材的性能（导热系数、密度、抗压强度或压缩强度、燃烧性能等）应符合设计要求。检查方法：核查质量证明文件；核查复验报告。检查数量：全数检查。3、保温板材（含防火隔离带）进场时，应提供包含防火隔离带的保温系统及其组成材料的型式检验报告，并应对材料性能进行见证取样复验。检验方法：随即抽样送检，核查复验报告。检查数量：全数检查。4、抹面胶浆应进行耐冻融试验，其冻融试验结果应符合天津地区最低气温环境的使用要求。检验方法：核查质量证明文件，核查复验报告。检查数量：全数检查。5、水平防火隔离带的位置、宽度和粘结质量应符合设计及现行相关标准的要求，水平防火隔离带与基层墙体应采用全面积粘贴，专用锚栓的设置及安装应符合设计和《建筑外墙保温防火隔离带技术规程》JGJ289的要求。检验方法：观察和尺寸检查；核查隐蔽工程验收记录。检查数量：全数检查；相同材料、相同构造不少于3处。6、保温板材的基层应按照设计和施工方案进行处理，处理后的基层应符合设计和施工方案的要求。-59- 检验方法：对照设计和施工方案观察检查；检查隐蔽验收记录。检查数量：全数检查。2、保温板材保温系统构造应符合设计及相关标准要求，并应按照施工方案进行施工。检验方法：对照设计和相关标准检查；核查隐蔽工程验收记录。检查数量：全数检查。3、保温板材的施工应该符合下列规定：1）保温板材及保护层的厚度必须符合设计及相关标准要求；2）保温板材及防火隔离带与基层各构造层及各构造层之间的粘结或连接必须牢固；保温板材与基层的有效粘结面积、拉伸粘结强度和连接方式应符合设计及相关标准的要求。保温板材与基层的拉伸粘结强度应做现场拉拔试验；3）当保温板材采用预埋或后置锚固件或锚栓固定时，锚固件或锚栓的规格、数量、位置、锚固深度和拉拔力应符合设计及相关现行标准的要求。锚固件及锚栓应进行抗拉承载力现场拉拔试验。检验方法：观察；手板检查；保温材料厚度采用尺量、钢针插入、钻芯或剖开检查；粘结面积采用剥离检验；保温板材与基层的拉伸粘结强度现场拉拔试验；锚栓抗拉承载力核查试验报告；隐蔽工程验收记录。检查数量：厚度、粘结面积每个检验批抽查不少于3处；拉伸粘接强度每个单位工程的每一种做法不少于1组。9、保温板材的各类饰面的基层及面层施工，应符合设计和《建筑装饰装修工程质量验收规范》GB50210的要求，并应符合下列规定：1）饰面层施工前应对基层隐蔽工程验收；-59- 2）建筑3层（或10m）以上的外墙外保温工程不得采用粘贴饰面砖饰面层。当在3层（或10m）及以下采用粘贴饰面砖饰面层时，应进行型式检验。耐候性检验中应包含耐冻融试验，其安全性与耐久性等项目必须符合设计及现行相关标准的要求；3）外墙外保温工程的饰面层不得渗漏。当外墙保温工程的饰面层采用饰面板开缝安装时，保温层表面应具有防渗功能或采取其它防渗措施。4）外墙外保温层及饰面层与其它部位交接的收口处，应采取密封措施。检验方法：观察检验；核查实验报告及隐蔽工程验收记录。检查数量：全数检查。10、外墙外保温系统抗冲击性应符合设计要求，应在外墙保温防护层（含加强层）施工完成28d后，按《天津市民用建筑维护结构节能监测技术规程》DB/T29-88的规定进行系统抗冲击性的现场检验。检验方法：检查检测报告。检查数量：单位工程按以下部位数量检查。1）建筑物首层墙面及门窗洞口等易受碰撞部位，应分别抽取一组做10J级抗冲击性试验。2）建筑物二层及以上墙面应抽取不少于3组做3J级抗冲击性试验，试验应隔层抽取。11、外墙和毗邻不采暖空间墙体上的门窗洞口四周墙的侧面，墙体上凸窗四周的墙面，应按设计要求采取节能保温措施，并且不应有热桥。窗台应采取可靠的踩踏安全措施。-59- 检验方法：对照设计观察检查，采用热成像仪检查或必要时抽样剖开检查；核查隐蔽工程验收记录。检查数量：每个检验批应抽查5%，并不少于5处。12、外墙热桥部位的处理应按设计要求采取节能保温等隔断热桥措施。检验方法：对照设计和施工方案观察检查，采用热成像仪和测温仪检测内表面温度；核查隐蔽工程验收记录及实试验报告。检查数量：按不同热桥种类，每种抽查20%，并不少于5处。一般项目1、进场保温板材与系统其它组成材料的外观和包装应完整无破损，且应符合产品标准的规定。检验方法：观察检验。检查数量：全数检查。2、耐碱玻璃纤维网布的铺贴和搭接应符合设计及相关标准要求。抹面胶浆抹压应密实，不得空鼓，耐碱玻璃纤维网布应铺贴平整，不得皱褶、外露。检验方法：观察检验，核查隐蔽工程验收记录。检查数量：每个检验批抽查不少于5处，每处不少于2㎡。3、施工产生的墙体缺陷，如穿墙套管、脚手眼和孔洞等，应按施工方案采取隔断热桥措施，不得影响墙体热工性能。检验方法：对照施工方案观察检验。检查数量：全数检查。4、保温板材的粘贴方法和粘贴面积应符合施工方案的要求。保温板接缝应平整紧密。检验方法：观察检验。-59- 检查数量：每个检验批抽查10%，且不少于5处。4、门窗洞口保温板应按《天津市民用建筑节能工程施工质量验收规程》中的4.1.8的要求整板裁切。检验方法：观察检验。检查数量：每个检验批抽查10%，且不少于5处。5、墙体阳角、门窗洞口以及不同材料的交接处等特殊部位，其保温层应采取防止开裂和破损的防护加强措施。检验方法：观察检验，核查隐蔽工程验收记录。检查数量：按不同部位，每类抽查10%，且不少于5处。6、保温板材及保护层应符合以下要求：1）保温板应错缝粘贴，板缝应采取聚氨酯灌填，表面应平整、清洁；粘贴质量应符合《天津市民用建筑节能工程施工质量验收规程》中4.2.4的规定。2）保温板及保护层应按施工单元连续施工，表面及接茬不应出现空裂、夹渣、粉化、结壳等现象，表面应平整。3）立面垂直度、阴阳角方正、分隔缝直线度均匀应符合《天津市民用建筑节能工程施工质量验收规程》中4.2.4的规定。检验方法：观察检查；方尺、塞尺、钢尺尺量检查、2m靠尺和掉线检查、敲击检查并检查隐蔽工程验收记录和施工记录。检查数量：每个检验批应抽查10%，且不少于5处。隐蔽验收-59- 墙体节能工程的构造层、节点等隐蔽工程应进行隐蔽工程验收，并应有相应的详细文字资料和必要图像资料。墙体节能工程应分别为分项工程进行验收。墙体保温工程施工质量检验应以每500-1000㎡为一个检验批，不足500㎡也应按一个检验批计算。隐蔽工程验收图像资料1保温层附着的基层及其表面处理；2保温板、防火隔离带的粘结或固定；3锚固件、嵌固带铝合金托架设置；4增强网铺设；5墙体热桥部位处理；6预制保温板或预制复合保温板的板缝及构造节点；7现场喷涂或浇注有机类保温材料的界面；8被封闭的保温材料厚度；9保温隔热砌块填充墙。主控项目检查时需要观察、尺量检查。检查数量按进场批次，每批随机抽取3个试样进行检查；质量证明文件应按照其出厂检验批进行核查。1、墙体节能工程使用的保温隔热材料（含防火隔离带）应符合下列要求：材料的厚度、导热系数、密度、压缩强度（保温砌块强度等级）、燃烧性能等应符合设计要求；2、水平防火隔离带的位置、数量、宽度、燃烧性能应符合设计要求；当采用粘贴法施工时，水平防火隔离带应与基层墙体全面积粘贴。全数检查，水平防火隔离带全面积粘贴检查为每道隔离带不少于2处。-59- 3、墙体节能工程施工前应按照设计和施工方案的要求进行基层处理，处理后的基层应符合保温层施工方案要求，应全数检查。　4、外墙门窗洞口周边的侧面，应按设计要求采取节能保温措施，窗台应采取可靠的抗踩踏破坏措施。（六）季节性施工措施1、生活区排水沟，施工现场排水管道应及时疏通。2、现场所有电器设备均应有防雷设施和接地线，电气开关必须装在开关箱内，电气接线有专业电工负责，工作完成后必须拉闸上锁。3、所有电源线要按规定架设，禁止电线的接头应防止接触水和潮湿地面，胶皮线要防止碾、压、砸和高温烘烤。4、露天照明采用防水灯头，照明机械要随时检修，并有可靠的防雨设施。5、保温板等易燃品应设专库、专人保管以防起火、爆炸。6、上人马道的防滑条应齐全，护身栏应牢固、可靠。（七）安全保证体系及措施一、安全目标重大安全事故、火灾事故为零人身伤害机械伤害事故发生率为零二、安全生产管理体系1、安全生产管理体系-59- 公司安全工作领导小组负责公司范围内全面的安全工作，主要职责是领导公司开展安全教育，贯彻宣传各类法律、法规和不同时期上级有关部门的文件、通知精神，制订各类管理制度、操作规程和岗位安全生产责任制，每月开展对各项目工程进行安全生产检查、评比，处理有关较大的安全隐患问题。项目部成立安全生产管理小组，并设专职安全员，主要职责是负责进行对工人的入场教育和考核工作，进行安全技术交底，贯彻上级文件、通知精神，每天检查工程施工过程的安全工作，每周召开工程安全例会一次，制订具体的安全施工方案和违章处理决定，向公司安全领导小组汇报1次。并组织各专业施工班组，对不同工种工序开展互查自纠隐患，及时整改，促进安全工作的开展。各作业班组设立兼职安全员，主要职责是开展班前教育对当天作业工序存在的危险性，进行安全技术交底，带领各班组认真操作,对每个工人耐心指导,发现隐患问题及时处理，一时解决不了的隐患及时向工地安全管理小组汇报工序施工中存在的隐患、缺陷和整改建议。作业人员要认真落实安全生产岗位责任制和操作规程，首先做到不违章作业，操作中要做到“不伤害自己，也不伤害别人，同时也不被别人伤害”，牢固树立“生产必须安全，安全为了生产”的思想意识。2、安全责任1）项目经理对工程项目的安全施工负责，是项目安全生产管理第一责任人。2）本工程设有专职安全经理，为保障安全生产、文明施工，兑现安全目标负责。3）安全员和事故预防员负责施工现场管辖区域的安全生产管理工作，要及时开展对工人进行入场教育和考核工作，对安全技术交底和安全协议书的签订负责。每天巡视检查各工序安全生产条件，及时发现、制止操作人员的违章行为，重大隐患要及时向安全经理汇报解决，保证项目施工的有序进行。3、安全检查制度-59- 在施工过程中，除项目安全员每天正常的安全检查外，公司每月检查一次，工程管理部每半月检查一次，项目部每周检查一次，发现问题落实到人，限期整改，消除隐患，确保施工安全。4、安全教育制度按照公司的安全教育制度，要加强项目施工过程的宣传教育工作，制定科学合理的施工方案，施工现场组织切合实际的作业程序，正确严格地执行和运用施工及安全规范。对确定的合格的劳务供方，在签订劳务合同时，同时签订安全生产协议书，并对进场的工人进行登记造册，统一对进场人员进行安全操作规程、文明施工、法制等综合素质教育和考核工作，增强质量、安全意识，并且做到，考核不合格者，不准进场作业。各专业班组认真钻研设计图纸进行技术交底，认真学习和深刻体会施工技术规范和施工安全规范。经过培训交底达到合格的职工才允许上岗操作，为安全工作顺利圆满地开展打下坚实的基础。在施工过程中，建立每周一次的安全教育会议制度，由项目安全经理或专职安全员主持。同时在每道施工工序进行前，由施工工长针对工序作业可能出现的危险、应注意的事项，做出书面的安全技术交底，项目安全员予以确认，专业分包队负责人签字确认后，由各班组长带领施工人员认真贯彻落实。1防火安全措施（1）施工现场用电设备由专职电工进行安装和维修，严格执行《施工现场临时用电安全技术规范》；（2）各种电器设备或线路，不准超安全负荷使用，线路接头要接牢固，绝缘良好，防止设备、线路过热或短路打火，发现问题立即修理。严禁使用铜丝、铁丝等代替保险丝；（3）存放易燃液体，可燃气体的库房内，照明线要穿管保护，库内采用防暴灯具，开关应设在库外；-59- （4）不可用纸、布或其它可燃材料做无骨架的灯罩，灯泡距可燃物要保持足够的距离；（5）配电室保持清洁、干燥、通风良好，配电室内严禁吸烟，生火及保存与配电无关的物品；配电室内应配备干粉灭火器两只及砂包。（6）穿墙电线或靠近易燃物处电线要穿管保护，套管采用瓷砖等不可燃材料加以隔绝；（7）高压线下面不准搭设临时建筑，不准堆放可燃材料；（8）当雷雨季节来临之前要检查避雷装置，避雷针接点要牢固，重复接地电阻不得大于10Ω；（9）电器设备和线路要经常检查，发现可能引起火花、短路、发热和绝缘损坏等情况，必须立即整修。（10）电焊、气割人员，必须经过专门培训，经考试合格后，取得操作证才能上岗，学徒工在学习期间不得单独操作，必须在师傅的监督下进行操作；（11）严格执行用火审批程序和制度，操作前必须办理用火申请，经主管消防的领导批准，领取用火证后方可操作；（12）用火审批人员要严格把关，审批前要对用火地点进行查看，确认无火险隐患后再审批。批准用火采取定时间、定位置、定操作人和看火人，定具体防火措施，部位变动应更换用火证；（13）薄抹灰外墙外保温工程施工中应与电焊、气焊、气割等明火作业严格分离。（14）薄抹灰外墙外保温工程施工中雨外墙相毗邻的竖井、凹槽、平台等，不得堆放可燃物。-59- （15）薄抹灰外墙外保温工程施工作业工位应配备足够的消防灭火器材。（16）施工所用照明、电热器等设备的发热部位靠近保温板或导线穿越保温板时，应采取可靠的防火保护措施。2吊篮安装及安全措施1、吊篮的正确使用及安全注意事项。出具吊篮资质文件2、吊篮设备安装验收合格后，施工单位要组织吊篮使用人员参加培训，由吊篮公司技术人员进行安全技术交底及现场演示，使用人员熟悉掌握《高空作业电动吊篮安全操作规程》经考核合格后，发放《高空作业电动吊篮上岗证》方可使用吊篮进行施工作业。3、使用前必须认真阅读《使用说明书》，了解吊篮的结构原理，严格遵守操作方法，须在额定载荷内使用，严禁超载。4、使用过程中必须坚持上岗检验制度，各种装置每天有专人检查，安全监护，发现不安全因素需及时排除，否则严禁使用。5、操作人员必须身体健康，并须经专业培训考核合格、持操作证才能上岗操作，严禁酒后操作。6、操作人员必须佩戴安全带安全帽，并将安全带连接在独立的自锁器上，严禁将安全带连接在防护栏杆上。7、操作平台工作处风速超过8.3m/s时（相当于五级大风）严禁使用。8、连接电器控制箱的电缆必须有良好的接地装置。9、吊篮使用范围下方应设有明显的安全警戒标记，以防坠物伤人。-59- 10、吊篮提升时，两侧的升降差不得大于150mm，当偏差大于150mm时，应及时纠偏，否则不得进行升降作业。吊篮运行时不准施工作业，并密切注意墙面障碍情况，出现异常即切断电源。11、钢丝绳毛刺匝数超过3根或磨损量大于原直径7%时应予以更换。12、施工作业人员不得无故拆开安全锁自行修理，发现情况应有专人负责检修。13、吊篮在运行时如碰脱安全锁上手柄应立即切断电源，然后将提升机提一段距离使安全锁钢丝绳卸荷，在轻轻振动复位手柄至释放位置即可继续运行。14、如吊篮在高空发生故障，检修人员必须带好安全带，将吊篮锁在安全钢丝绳上方能进行检修。15、施工中突然断电时，应立即关上电控箱的电源开关，切断电源，防止突然来电时发生意外。然后与地面屋顶有关人员联络，判明断电原因，确定是否立即返回地面。16、若短时停电，待接到来电通知后再合上电源总开关，经检查正常后，再开始工作。17、若长时间停电或因本设备故障断电，应及时采用手动方式使工作篮平稳滑向地面。18、应严格遵守有关安全操作规程，实现安全生产和文明施工。19、施工人员必须戴好安全帽，2米以上属高空作业必须系好安全带及安全锁。20、施工人员不准酒后上岗，不准带病作业。21、施工人员认真学习安全操作规程，提高安全意识，重点很抓违章操作的现象，坚持做到每道工序有安全交底。-59- 22、电器设备使用前进行彻底检查，电源线使用前进行摇测，有故障的设备及破皮、漏电的电源线必须修好后使用。23、吊篮架在使用前，必须经现场安全、生产部门验收，并经荷载试验合格后方可使用。（八）环境保护、文明施工（1）严格对待各项法律法规，加强本工程文明施工管理，维护城市市容整洁和城市安全。（2）配合好业主、建设单位、质检、设计院等单位。（3）材料进场后按平面布置图整齐排放，保持现场整洁。（4）在施工过程中，设专人对现场成品看护。各专业队互相配合，严禁破坏其他工种的成品及半成品。做好每日工序落手清考评，做到谁做谁清，工完料清，物尽其用，废料归堆。减少材料浪费，利用有效防护措施，防止施工中产生的废弃物、杂物飘散。按照施工文明的有关规定,对工地人员进行文明施工及环保教育。（5）安全员在每个楼层设垃圾桶，每天派专人清扫，对于现场施工垃圾每天定时清理。严禁随地大小便，违者罚款。（6）工地及住地均要搞好团结，注意卫生，不要高声喧哗。（7）后勤部门对食堂作经常性卫生检查，做好防止集体食物中毒预防工作。定期检查工地文明施工及环保工作的检查、监督，使施工人员养成良好文明习惯。（8）搞好周围工作人员健康，做到持证上岗。（九）与其它专业分包施工单位配合措施1、施工前技术准备-59- 1）认真查看现场，提前参加现场协调会，仔细分析影响单位工程保温、涂料施工的各个方面的不利因素，提前做好准备。2）提前与业主、监理及土建方等接触，根据施工工艺及规范要求，会同各方对工作面进行检查，提出影响涂料施工的各方面的问题，请业主协调解决。2、施工配合1）基底：基底抹灰质量和细部处理的好坏是涂料效果好坏的基础，需土建单位做好，并对窗洞及时封堵，不显接槎，抹灰后要求加强养护，尽量减少抹灰表面裂纹及空鼓现象，以免影响涂料质量与效果，基底抹灰过程中，我公司将派人对其进行跟踪，最好分段验收后办理移交手2）脚手架及跳板：脚手架要求尽可能有铺跳板，同时离墙过近（<40㎝）或靠墙处应撑开，空墙钢管及拉结件，应逐层去除，并尽早补好洞眼(如来不及，可搭挑架后补)，以便涂料工作面完整，一次成活，避免修补形成疤点。爬升架：应将落架计划随时通知施涂单位，并考虑我公司修补基底的时间。同时应控制最后拆架时间，留足涂料施工吊篮作业及外窗安装剩余工作时间。外墙窗：应待吊篮施涂工程完工后再撕保护膜，装窗扇，打胶，以免污损。平屋面防水架空隔板可先行铺设，吊篮支设时将铺垫木板保护，不会压损，但嵌缝防水油膏宜待吊篮拆除后施工。分格缝：抹灰干燥后可切缝，对爬升架部分应预埋分格条成缝，嵌缝应跟架完成，嵌缝后应有3天左右养护干燥期方可施涂。图纸：应尽快明确颜色及做法，以便订货。配合协议：临时设施及水电与土建方协议解决。二、项目管理机构、人员配置及职责-59- （一）项目管理机构1项目管理机构组成表职务姓名职称执业或职业资格证明备注证书名称级别证号专业项目经理魏东鸿工程师建造师贰级豫241000808295房建质检员潘继强质检员质检员41180103A06631房建材料员位东营材料员材料员41180105A03431房建施工员杨毛毛施工员施工员41180101A20651房建安全员曾福勤安全员安全员41180101A03769房建2质量保证体系本公司选用的外墙外保温系统是一家拥有自己独立的产品研发，拥有大量研发、实验和生产设备。以保证公司研发和生产能力处于行业领先，整个研发、生产过程都实行科学管理、数字化控制。2.1施工质量保证措施2.1.1保温板材施工质量要求序号项目检验内容质量要求1基层处理平整度±4㎜垂直度±4㎜阴阳角方正±4㎜强度≥0.3MPa2保温板粘贴（保护层）厚度符合设计要求，不得有负差粘贴面积率≥70%表面平整度±3㎜立面垂直度±3㎜阴阳角垂直±3㎜阴阳角方正±3㎜-59- 分隔缝直线度±3㎜板间高差≤1㎜板缝宽度≤2㎜门窗洞口构造符合DB29-126-2014要求墙角处交错互锁板缝位置错缝粘贴，不得有通缝与其它保温板的对接符合DB29-126-2014要求3防火隔离带粘贴位置符合设计及标准要求宽度符合设计及标准要求粘贴面积率100%4嵌固带或托架安装设置符合方案或标准要求安装顺直、水平、牢固固定凸缘锚栓间距≤300㎜，清孔处理，深度符合标准要求5锚栓安装位置符合方案或标准要求数量符合方案或标准要求锚固深度符合标准要求6耐碱玻纤网格布的铺设搭接长度≥100㎜压入基层及翻包长度≥100㎜门窗等洞口加强网位置、尺寸符合标准要求防火隔离带部位加强网位置、尺寸符合标准要求7抹面层平整度±3㎜垂直度±3㎜阴阳角方正±3㎜厚度符合DB29-126-2014要求1）项目班组有兼职质量检查员，项目经理部有专职质量检查员。项目经理和项目工程师对质量全面负责，整个施工过程中，严格按质量技术实施细则进行，全面实行质量责任制。-59- 2）总包公司组建以项目部经理为核心，总工程师挂帅，纵至底，横到边的质量保证体系，运用全面管理的原理、思想和方法，开展全面质量管理的宣传教育，强化全员质量意识，形成了全员、全方位、全过程的质量管理网络，将管理程序贯穿于全过程的施工各工序、各环节、各部位的技术质量中。3）由项目经理和技术负责人对工程质量全面负责，班组要保证分部分项工程质量，个人要保证操作面和工序质量，施工每一道工序，都要认真把关，以严格的工作纪律和处罚措施来保证施工质量。4）凡进入工地的原材料构配件，必须先检查合格证，再按有关要求取样复查，合格者方可使用，严禁不合格的原材料和构配件进场。5）严格执行“三检制度”，即自检、互检、专职检查。班组在分项工程施工完毕后，必须进行自检和互检，并评定分项工程质量等级。没有自检、互检或自检互检不合格者，专职质量检查员不予核验质量等级，不准进行下道工序施工。6）认真进行图纸会审，提前发现并纠正图纸中的问题，每个分部分项开始前，逐级进行技术交底，对工程的关键部位、特殊环节从技术方面就制定出质量保证控制点。7）施工现场设专职质量检查员，发现问题，及时指导操作工人分析原因，找出薄弱环节，制定对策，达到以预防为主的目的。8）施工现场确立样板引路制，由建设方、设计单位、监理单位、施工单位共同确认现场做法后，方可大面积施工，并组织施工人员观摩，让施工人员明确质量标准，做到心中有数。9）每道工序完成后由总包单位同监理共同检查，上道工序不合格，不得进行下道工序。只有每道工序完工后组织交接批评定，才能保证整体完工后符合质量标准。-59- 10）为了充分满足工程质量的可溯性，总包方将按照工程管理制度中规定的内容和格式在质量管理过程中留下详尽的包含材料证明文件和检验报告、工程验收等文件，质量管理过程中的行文，以及实物资料供业主及其它各方调用。11）建立健全岗位责任制，将各工序质量责任落实到个人，加强对作业人员的技术交底，以人的工作质量保证工程质量。12）建立质量管理小组，掌握外墙装饰施工的质量动态，对出现的质量问题及时提出相应改进措施。全面控制施工过程，重点控制工序质量。贯彻“预防为主”的方针，严把分项工程质量评定关。三、工期保证措施1、建立保证进度的组织体系，按施工项目的结构、进展的阶段等进行各栋号分解，交替作业，确定按期完工。同时加大安全检查、质量检查的力度，定期协调召开生产例会，及时对影响进度的各种因素进行分析研究，拿出切实可行的相应措施，行之有效地确保外装进度。另外，做好各单位及各专业之间的协调工作。2、工序安排应合理，避免出现不均衡、不科学的施工生产和盲目抢工现象，要做到稳中求快、一次成活、一次成优。3、技术措施：熟悉掌握施工方法，提前考虑各细部节点的作法；编制合理的施工进度计划、合理安排班组交叉作业，确保按期完成。4、为确保工期目标的实现，配备充足后备补充人员，避免现场意外情况变化可随时调度、补充现场施工力量。四、成品保护措施1、要及时清擦干净残留在外窗框内的砂浆，窗框粘贴的保护塑料膜不得随意撕扯拆除，预防污染。2、施工中各专业工种之间应紧密配合，合理安排工序，严禁工序颠倒。安装埋件时，宜用电钻打孔，严禁铁锤随意乱砸。3、外窗安装及外墙施工时应采取遮挡措施，避免交叉污染。-59- 4、各抹灰层在凝结前应防止风干、暴晒、水冲和振动，以保证各层有足够的强度。5、制定好各立面的施工顺序，各专业相互协调，避免倒序施工给成品保护带来的不利因素。6、对施工中易受破坏、污染的成品、半成品做好标识，引起重视。7、装饰好的墙面要加强保护，防止被砸坏、碰伤造成表面损坏。8、设专人负责对半成品、成品的看管，发现问题及时上报给工地的负责人，每天检查记录。9、墙面施工中严禁将高凳等物品放靠在其表面，防止造成硬性创伤及表面光泽破坏。10、外墙外保温施工过程及完成后，后续工序与其她正在进行的工序应注意对外墙保温成品进行保护。禁止在保温墙面上随意剔凿，避免尖锐物品撞击。11、建筑门窗洞口、边、角、垛宜采取保护性措施。-59-'
