广金坝电站施工组织设计(草稿)

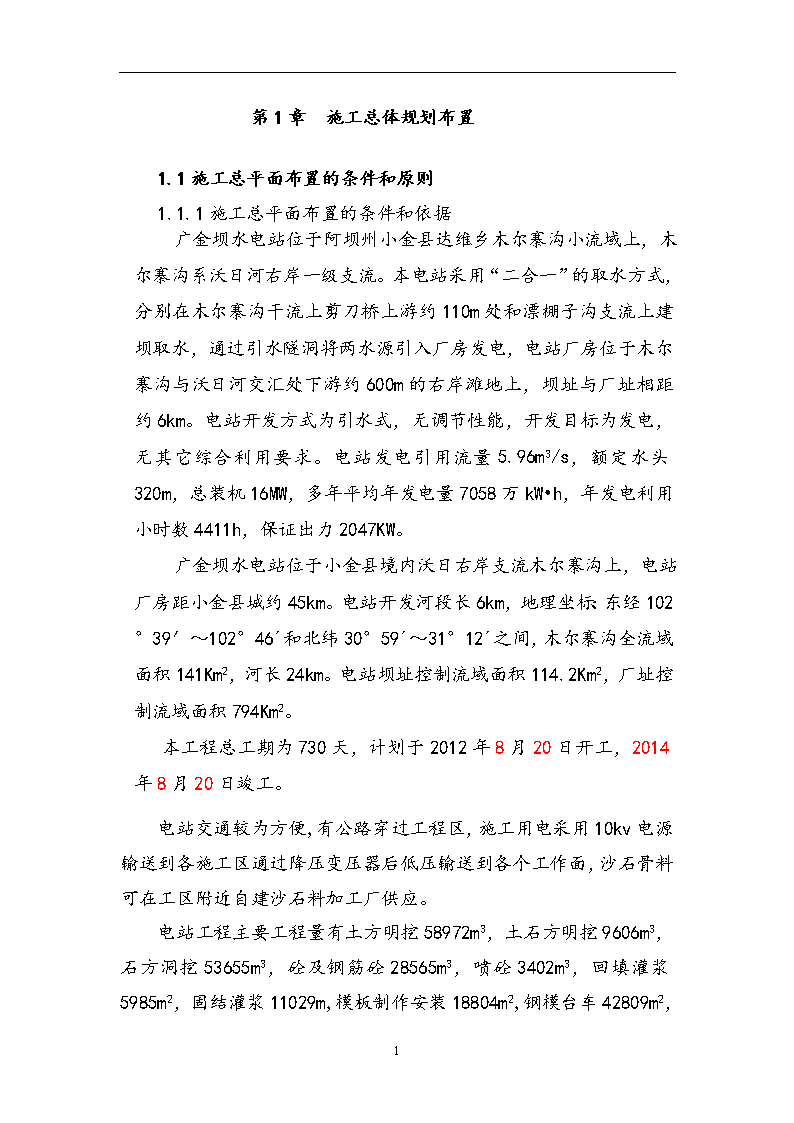

'第1章施工总体规划布置1.1施工总平面布置的条件和原则1.1.1施工总平面布置的条件和依据广金坝水电站位于阿坝州小金县达维乡木尔寨沟小流域上，木尔寨沟系沃日河右岸一级支流。本电站采用“二合一”的取水方式，分别在木尔寨沟干流上剪刀桥上游约110m处和漂棚子沟支流上建坝取水，通过引水隧洞将两水源引入厂房发电，电站厂房位于木尔寨沟与沃日河交汇处下游约600m的右岸滩地上，坝址与厂址相距约6km。电站开发方式为引水式，无调节性能，开发目标为发电，无其它综合利用要求。电站发电引用流量5.96m3/s，额定水头320m，总装机16MW，多年平均年发电量7058万kW•h，年发电利用小时数4411h，保证出力2047KW。广金坝水电站位于小金县境内沃日右岸支流木尔寨沟上，电站厂房距小金县城约45km。电站开发河段长6km，地理坐标：东经102°39′～102°46´和北纬30°59´～31°12´之间，木尔寨沟全流域面积141Km2，河长24km。电站坝址控制流域面积114.2Km2，厂址控制流域面积794Km2。本工程总工期为730天，计划于2012年8月20日开工，2014年8月20日竣工。电站交通较为方便,有公路穿过工程区，施工用电采用10kv电源输送到各施工区通过降压变压器后低压输送到各个工作面，沙石骨料可在工区附近自建沙石料加工厂供应。电站工程主要工程量有土方明挖58972m3，土石方明挖9606m3，石方洞挖53655m3，砼及钢筋砼28565m3，喷砼3402m3，回填灌浆5985m2，固结灌浆11029m,模板制作安装18804m2,钢模台车42809m2，75 钢筋制作安装934.8t，橡胶止水6216m，土石回填31425m3，砌体工程5021m3，压力光管制作安装297.4t,金属结构制作安装20.7t；以及机电设备和辅助设备的安装等。1.1.2施工布置的原则本工程主要建筑工程施工均在业主规划的场地范围内进行布置。施工布置按照有利于发挥施工工厂的生产能力满足施工强度要求,并结合场内外交通线路,按“相互干扰小、管理方便、规模适中、节约用地”的原则进行布置。1.2场内外交通1.2.1对外交通电站厂房距小金县城约45km，有泥结石交通公路通过工区。1.2.2场内交通根据招标文件提供的资料，隧洞进出口、施工支洞进口需修筑临时道路或索道与对外交通连接，其中首部枢纽隧洞进口需修筑对外临时道路约0.10km，飘棚子沟取水枢纽处隧洞进出口需修筑对外临时道路约0.32km，1#施工支洞进口需修筑对外临时道路约0.6km，2#施工支洞进口需修筑对外临时道路约0.88km，钢栈桥一座，3#施工支洞进口需修筑索道（5t）一条，引5+536.10隧洞出口需修筑对外临时道路约0.16km；初步估算需临时对外交通约2.06km。通过我们仔细研究招标图纸和现场实地踏勘，认为总体采用简易施工公路作为工程区域内的主要交通运输通道，而不采用索道的方式进行运输，经过测算，虽然临建公路投资看似增大了，但是可以大大节约运输成本和缩短工程建设工期，既有利于甲方早日发电产生效益，提前工期，保障安全，又降低单价承包费用。具体措施是：1、首部枢纽隧洞进口需修筑对外临时道路约0.20km；2、飘棚子沟取水枢纽处隧洞进出口需修筑对外临时道路约0.5km75 ；3、1#施工支洞进口需修筑对外临时道路约0.6km；4、2#施工支洞进口需修筑对外临时道路约1.5km，钢栈桥一座；5、3#支洞利用到压力前池交通公路回头线（高程在2945.00）作为起点，顺等高线按10%的坡度顺山往上至隧洞底部高程（高程3100.00），盘山公路长度约3.0公里；6、引5+536.10隧洞出口需修筑对外临时道路约0.2km，以上公路总计约6.0公里。1.3主要施工辅助设施1.3.1生产性设施主要包括钢筋加工厂、模板加工厂，均采用竹木结构，建筑面积分别为：钢筋加工厂7×100m2、模板加工厂7×100m2、工具房和修理间(兼作值班房)7×60㎡、配电房和空压机房7×60m2。钢筋和模板加工厂、值班房和配电房分别布置于主沟挡水坝工区、瓢棚子挡水坝工区、前池和厂区工区、各支洞口。1.3.2物资储存设施本工程的物资存储设施包括水泥仓库及综合材料仓库。均采用竹木结构，建筑面积分别为水泥仓库7×40m2，器材仓库7×60m2。水泥、器材仓库分别布置于主沟挡水坝工区、瓢棚子挡水坝工区、前池和厂区工区、各支洞口。本方案不包括业主提供的材料和设备需要的存储设施。1.3.3生活办公用房屋设施本工程的生活办公用房屋包括办公室、实验室、食堂、宿舍等，约需820㎡。分别在工区附近设置办公室、实验室、食堂、职工宿舍。75 食堂兼作娱乐厅和乒乓球室。在各宿舍区设置公共厕所和浴室。1.3.3.4钢筋、木材、水泥仓库分别在综合加工厂、伴和站内设有仓库。1.3.4沙石加工系统土料场3#支洞东侧的胡家凼凼采集，沙石加工系统分别在工区内的瓢棚子沟口、广金坝料场负责混凝土骨料及砌石料的加工生产，建筑面积300m2，占地15135m2。1.3.5砼拌和系统本工程拟布置7套固定砼生产系统，分别布置于主沟挡水坝工区、瓢棚子挡水坝工区、前池和厂区工区、各支洞口，用于各工区支护、衬砌的施工。每套系统配置JZC350型搅拌机。另设置2套移动式砼拌合系统，布置于公路沿线，用于公路施工，负责砼、砂浆的拌制。每套拌合系统均配置JZC350型自落式搅拌机。各拌合站均设置存水装置、临时堆料场、简易水泥堆放平台。每个拌和系统占地面积大约需要200m2。1.4施工供风、供水、供电及通讯1.4.1施工供风动力供风采用电动固定式空压机和移动式空压机相结合的方式供风，主要考虑喷砼和风钻钻孔用风。选用排气量20m3/min、工作压力1.0Mpa、型号为LG-20/10、电机功率为132kw的固定式风机3台；选用排气量10m3/min的固定式风机5台；选用排气量3.5m3/min的移动式风机3台。共需配置11台。隧洞通风排烟，在各支洞口安装2×37.5kw轴流风机，压入风道用Φ60橡胶风筒。75 1.4.2施工供水本工程所有施工用水及生活用水均从木尔寨沟（或者其区间支沟）中取用。生活用水设施包括水塔、水池、供水管网及净化设备。本工程的宿舍区均设置一套生活供水设施。生产用水包括钻孔、砼拌合用水、冲洗用水、砼养护用水、机械用水等。采用集中供水的方式，在各施工区设置80m3的水池，采用水泵抽取河水至水池内（或者就近取山沟高处的裂隙、岩溶水），通过管路从水池将水输送至各用水点。水泵扬程不小于150m，流量不小于10m³/h，拟选用DY12-25×7型卧式多级离心泵，电动机功率为15kw，流量为12.5m³/h，扬程为175m。抽水管管径由水泵型号决定，采用钢管；主供水管为管径100mm的钢管，用水管选用管径32mm的高压橡胶软管。1.4.3施工供电本工程有10kv的线路贯穿施工区，“T”接送至各施工区用降压变压器降压后，低压送至各用电点。1.4.4施工通讯为了确保项目经理部与施工现场的指挥员、施工人员之间，施工单位与业主、监理、设计等单位之间的通讯畅通，本单位将采用多种方案并举的形式建立起通讯网络。计划在施工现场采用无线移动通讯、有线程控电话与互联网相结合的方式进行工地上的相互联络。1.5弃渣场本工程设置7个施工区，每个施工区就近设置一个75 弃渣场。弃渣场采用浆砌块石护脚，形成自由排水状态。弃碴场的位置选定总体按业主指定的渣场位置。第2章施工总进度计划2.1编制施工总进度的依据2.1.1依据四川省阿坝州小金县广金坝水电站工程施工招标文件《商务文件》分组工程量清单中所列工程项目及工程量。2.1.2依据四川省阿坝州小金县广金坝水电站工程施工招标文件《技术条款》中有关项目的施工技术要求和施工程序要求及招标图纸中各建筑物的体型结构图。2.1.3依据现场考察时所获得的有关地形、地貌资料及水文资料。2.1.4依据现行水利水电工程有关设计规范和施工规范、规程。2.1.5依据四川省阿坝州小金县广金坝水电站工程施工招标文件《商务文件》招标书中工程工期要求,即:计划工期：730个日历天。2.2施工总进度编制原则2.2.1全面响应《招标文件》提出的各控制工期要求和总工期要求；2.2.2与本施工组织设计各单项工程确定的施工程序、施工方法相一致；2.2.375 对各部位的施工干扰进行深入研究，在时段上解决好相互间的影响，合理地进行资源配置。2.3编制说明2.3.1施工总进度表关键项目的施工时段与施工总进度网络图一致。其他项目的施工时段按照资源平衡原则，在允许的机动时间内优化安排。2.3.2施工总进度表划分的工程项目与施工总进度网络图基本一致。但由于施工总进度表重点反应各个工程项目的月施工强度，因而在某些项目的时段安排上略有差别，但这些时段上的差别都在网络图中的自由时差范围内。2.3.3各个工程项目的工程量、施工时段、月计划工作量详见投标文件《施工总进度表》。2.3.4本工程主要工程量有土方明挖58972m3，土石方明挖9606m3，石方洞挖53655m3，3个支洞的开挖，砼及钢筋砼28565m3，喷砼3402m3，回填灌浆5985m2，固结灌浆11029m,模板制作安装18804m2,钢模台车42809m2，钢筋制作安装934.8t，橡胶止水6216m，金属结构制作安装318.1t，土石回填31425m3，砌体工程5021m3；以及升压站设备设施安装和机电设备、辅助设备的安装等。2.4施工安排2.4.1临时工程：2012年8月20日施工队伍进场后，首先修建临时施工道路，同时进行风水电系统、施工辅助企业、生产生活用房的建设，在2012年10月1日前完成混凝土拌和系统修建，具备混凝土生产条件。2.4.2施工导流工程：临时施工道路及临建设施75 完成后开始施工导流工程建设。主沟挡水坝首先对左岸漫滩导流明渠进行开挖在2012年10月1日至12月30日完成左岸河滩导流明渠建设；同时完成上下游围堰填筑工程，具备抵御5年一遇洪水标准的能力。瓢棚子沟挡水坝首先对左岸漫滩导流明渠进行开挖在2012年10月1日至11月30日完成左岸河滩导流明渠建设；同时完成上下游围堰填筑工程，具备抵御5年一遇洪水标准的能力。于2012年9月20日至10月20日完成右岸挡水堰施工。2.4.3取水枢纽工程：挡水坝工程预计在2012年8月20日进场施工，临建设施布置于木耳寨沟右岸河漫滩堆积阶地上，宜高于河道水面5米，9月1日开始修筑右岸围岩，由于河水流量小，围岩宽度考虑底宽5米，顶宽2米，高度约3米，围堰布置在坝轴0+012，坝0-30、坝0+30的位置，采用砂卵石夹粘土分层夯实止水方式，右岸围岩于9月10完成后开始右岸坝基（坝轴0+010以右）、上游右岸铺盖，下游右岸护坦开挖，9月20进行右非溢流坝砼基础浇筑，并在此段高程3104.5m留置2m*2m泄水孔，10月上旬前完成该区段工程施工。左岸挡水坝区段在10月中旬开始进行围堰修整，水流改到右岸，采用，围堰段采用3根直径1米的水泥管道引水，围堰范围坝轴0+004，坝0-30，坝+30，10月下旬开始左岸分区段开挖，首先开挖主坝段至设计高程，完成后浇注到廊道底板高程3103.35m，留置1宽4米的通道作为下游护坦施工交通使用，此段施工程序75 大体分为主坝开挖、基础砼浇注、主坝砼浇注、下游护坦开挖、护坦砼浇注、左岸护墙基础开挖、砼浇注、上游铺盖基础开挖、砼浇注，计划在2013年4月底前完成首部主体施工。施工主要方式：采用机械开挖，运输、爆破、伴和、人工辅助、的办法。施工工期：8个月（2012.8-2013.4）2.4.4引水明渠工程：施工范围：引0-000—0+000，长度约62m，含明渠长37m，沉沙池长35m。施工方法：根据设计图纸，开挖明渠和沉沙池平台，高程至3105.00左右，然后进行保护层开挖，开挖工期：2012.8.20-2012.9.10。明渠和沉沙池槽方开挖工期：2012.9.15-2012.10.15。明渠和沉沙池砼底板浇注工期：2012.10.20-2012.11.30.明渠和沉沙池砼侧墙浇注工期：2012.10.20-2013.3.30。明渠末端留一长10米的通道，作为隧洞施工的交通使用，避免交叉施工干扰。2.4.5支洞和主洞开挖：2.4.5.1、施工公路修建为方便和加快隧洞的主体工程施工，有效的加快工程进度，采用修建施工公路的方式较为优化，1#施工支洞进口需修筑对外临时道路约0.6km；2#施工支洞进口需修筑对外临时道路约1.5km75 ，钢栈桥一座；3#支洞利用到压力前池交通公路回头线（高程在2945.00）作为起点，顺等高线按10%的坡度顺山往上至隧洞底部高程（高程3100.00），盘山公路长度约3.0公里；整个公路长度约6km，预计整个工期2012.8.20-2013.1.20。部分施工公路可以提前。2.4.5.2、支洞施工1#支洞长104m，施工工期：2012.10.1-2012.12.12#支洞长168m，施工工期：2012.12.1-2013.2.13#支洞按招标文件长158m：2013.2.1-2013.4.12.4.5.3、主洞施工本工程主洞断面积：Ⅲ类为8.832m2，Ⅳ、Ⅴ类为11.094m2，票棚子上游主洞长456m（引0+057.07-引0+513.10）。票棚子下游（1#洞上游）主洞长701.38m（引0+640.89-引1+342.27）。1#洞下游（2#洞上游）主洞长1596.53m（引1+342.27-引2+938.8）。2#洞下游（3#洞上游）主洞长1484.06m（引2+938.8-4+422.86）。3#洞下游主洞长1113.24（引4+422.86-引5+536.1）。本工程工作面按招标图纸最长的为2#洞上下游（1596.53m），单工作面长为800米，按Ⅲ类月进尺150米，Ⅳ、Ⅴ类围岩月进尺100米计算，初步计划6个月完成开挖，即2013.2.1-2013.8.1完成隧洞开挖。75 隧洞砼浇注，采用移动式衬砌台车（轨道式），小四轮运输砼，泵送入仓的方式。开挖完成后首先浇注底板砼，日浇注长度30米以上，计划2013.8.1-2013.9.1。侧墙和拱顶砼浇注，台车长度20米，按2天一循环计算，月浇注150米，计划工期：2013.9.10-2014.3.10。隧洞回填固结灌浆计划工期：2014.3.20-2014.7.20。隧洞封堵及其他计划工期：2014.7.20-2014.8.20。2.4.6前池工程：压力前池工程计划2012年9月开工。平台开挖计划工期：2012.9.20-2012.12.20。槽方开挖计划工期：2012.12.20-2013.6.1。砼浇注计划工期：2013.6.1-2013.12.30。2.4.7溢水道工程：按照招标图纸和文件，开挖计划工期：2013.2-2013.6。砼浇注工期：2013.6-2013.12。2.4.8压力管道工程：压力管道土石方开挖工期：2012.8.20-2013.2压力管道一期镇支墩砼浇注：2013.2-2013.8压力管道制作：2013.2-2013.7压力管道安装：2013.8-2014.4。2.4.9厂房工程：75 土石方开挖工期：2012.10-2013.2。主厂房发电机层以下砼浇注工期：2013.3-2013.8。主厂房房建主体工程：2013.8-2014.2。升压站土建工程：2014.2-2014.6厂区绿化以及附属工程：2014.6-2014.82.5施工总进度表施工总进度表参见投标文件附图《施工总进度表》。2.6施工进度保证措施为了保证本施工组织设计所提出的各项施工进度能得以实现，除各单项工程施工的技术措施外，再从管理方面提出如下的措施。2.7.1完善管理体制，除实行项目法施工，配备了高素质的领导班子外，还应加强统一领导、统一指挥。2.7.2加强经营管理。从计划、技术、财务、材料、设备及行政等方面加强管理，配备精干的管理人员。2.7.375 加强技术管理，建立完善的施工技术管理体系，加强培养和提高技术人员的技术业务水平，根据施工实际情况，加强总体施工组织设计和单项施工技术措施的编制工作，优化施工，努力研究、引进和采用新材料、新工艺、新技术，提高施工质量和施工技术水平。2.7.4强化现场指挥，建立精干有力的现场指挥调度系统，配备精干、有能力的现场调度人员，做好各工序的衔接和配合，做到调度有力、灵活、及时。2.7.5加强与业主、监理及设计单位的配合，充分领会业主、监理、设计的要求和设计意图，根据施工实际情况，及时向业主、监理提出优化施工和设计的合理化建议，保证和提高工程施工质量，加快施工进度。2.7.6管好用好大型施工机械设备，加强维护保养与检修，保证设备的完好率，提高大型机械设备的工作效率和生产能力。2.7.7加强质量控制，建立完善的质量管理系统，严格执行设计文件（图纸）及有关施工技术规程、规范，保证施工质量。2.7.8搞好安全生产教育，做好安全生产工作，加强技术、安全培训，持证上岗。第3章施工导流设计及施工方法3.1水文、气象条件广金坝水电站位于小金县境内沃日右岸支流木尔寨沟上。电站采用“二合一”的取水方式，分别在木尔寨沟干流上剪刀桥上游约110m处和漂棚子沟支流上建坝取水。木尔寨沟发源于小金县邛崃山系的牦牛棚子，向南流过棒子桥、滥木干、大火地、坪上，于广金坝汇入沃日河。河流全长24km，流域面积141km2，平均比降为55‰；瓢棚子沟是木尔寨沟右岸距沟口约5.7Km75 处的一条支流，发源于大火岩，向南流，于大草坪汇入木尔寨沟，流域面积14.1km2。电站厂房位于木尔寨沟与沃日河交汇处下游约600m的右岸滩地上，厂址控制流域面积794Km2。厂房距小金县城约45km。广金坝水电站径流成果表表1-2时段木尔寨沟坝址瓢棚子沟坝址均值(m3/s)Qp(m3/s)均值(m3/s)Qp(m3/s)P=10%P=50%P=90%P=10%P=50%P=90%水文年(5月~次年4月)2.493.042.461.970.300.370.300.24枯水期(11月~次年4月)0.831.010.820.670.100.120.100.08小金川河的洪水主要由暴雨形成，根据小金水文站45年的实测流量资料统计，年最大洪水一般出现在6～7月，最早发生在5月31日(1999年)，最迟发生在9月16日(1974年)，以6、7月出现最多。小金川流域地势较高，周围受高山阻隔，处于西南气流和东南气流的背风坡，故暴雨笼罩面积小，强度不大，流域植被较好，地表岩石破碎，渗透性较强，故洪峰流量相对不大。75 广金坝水电站坝、厂址设计洪水主要由小金水文站设计洪水，用水文比拟法推求。将小金水文站的设计洪水成果，按面积比的2/3次方换算至坝址和厂址处，广金坝水电站坝址和厂址设计洪水成果见表1-3。广金坝水电站坝、厂址设计洪水成果表表1-3站名Qp(m3/s)p=0.2%p=0.5%p=1%p=2%p=5%木尔寨沟坝址10694.485.776.064.2瓢棚子沟坝址26.123.221.018.715.8厂址387344312277234本电站坝址附近无实测泥沙资料，经类比分析，电站设计时悬移质泥沙资料的应用可类比小金水文站泥沙实测成果。小金水文站共29年的实测悬移质资料系列，本设计阶段对该站基本资料进行了复核，成果较为合理、可靠，资料精度能满足设计要求。根据小金水文站1964～1992年实测泥沙资料，广金坝水电站坝址移用小金水文站实测含沙量与坝址处的流量计算，其多年平均含沙量173g/m3，木尔寨沟坝址多年平均输沙量为1.36万t，瓢棚子沟坝址多年平均输沙量为0.16万t。木尔寨沟无实测推移质资料，现采用推移质与悬移质比值β经验方法估算。根据《四川省水文手册》，山丘区河流β可采用10～30%，本工程坝址采用β=20%基本合适。由此计算出木尔寨沟坝址多年平均推移质年输沙量0.27万t，瓢棚子沟坝址多年平均推移质年输沙量0.04万t。75 气象木尔寨沟流域位于青藏高原东南缘的高山峡谷区，属高原温带川西山地湿润气候区，具有高原型季风气候特征：冬季长、气温低、降水少、寒冷而干燥；夏季短、雨强小、雨日多、气候凉爽。广金坝水电站坝、厂址均无气象观测资料，厂址下游有小金县气象站，处于同一气侯区，因此可作为该电站有关气象统计的依据站。据小金县气象站实测资料统计，多年平均气温11.9℃，最高气温35.9℃，最低-11.7℃；多年平均降雨量606.8mm，多年平均降水日数为138.9d。多年平均相对湿度52%，多年平均蒸发量2125.4mm，多年平均风速2.1m/s，最大风速18.0m/s，相应风向WSW。3.2导流建筑物级别根据《水利水电工程施工组织设计规范》SL303-2004，广金坝电站电站装机容量为16MW，工程等级为4.5等工程，按照规范要求，闸坝及下游消能建筑物按4.5级建筑物设计，导流建筑物为5级建筑物。3.3导流标准及流量本工程采用枯期全断面导流方式，围堰以下老河床高程埋设3根直径1米的水泥管道引水过流。导流时段为2012年9月1日~2012年9月10日，相应导流流量大于3.01m3/s（按P=10%设计泄水能力）。2013年6月30日，坝体达到设计高程满足渡汛要求。3.4导流方式选定75 坝区枢纽工程主要由拦河坝、冲沙闸、进水闸等建筑物组成。由于河床相对平缓宽阔，坝段总长30米，采用河床分期导流方式。一期在河床左岸利用老河床适当开挖疏通河道导流，河床右岸填筑一期围堰，先期施工右岸非溢流坝、部分引水明渠段、上游左段铺盖、下游左段护坦，二期导流利用右岸已建坝体留一长10米缺口泄流施工左岸坝段。3.4施工导流程序右岸围堰土石填筑——围堰下游渗漏坑开挖——右岸围堰下游建筑物施工——坝体留置缺口——左岸围堰开挖埋置3根排水管——左岸围堰填筑——左岸围堰上下游建筑物施工——围堰撤除。3.5围堰结构设计根据工程自然条件及枢纽布置特点，本着就地取材，经济合理的原则，大坝上下游围堰均采用土石围堰结构形式。堰体迎水面和背水面，边坡分别为1∶1.0和1∶1.5。防渗采用土工防渗膜和粘土心墙。堰体上下游均采用铅丝石笼（或者大块石）护脚，一期围堰轴线长度150米，堰顶宽1.2米，底宽4米，二期新筑围堰轴线长度50米，堰顶宽1.2米，底宽4米。最大堰高约2.5米。3.6围堰施工上游围堰石渣填筑料取自大坝覆盖层及岸坡开挖渣料，下游围堰采用导流明渠开挖弃渣料。本工程围堰工程量较小，工区地处偏僻，交通不便，难以采用大型机械化填筑施工。围堰填筑采用手推胶轮车运至堰头抛填。粘土斜墙与堰体填筑平起抛填施工，石渣与粘土料间加设反滤料层，土工布提前粘结成宽幅，用载重汽车运至现场人工铺设。第4章建筑工程主要施工方法75 4.1土石方明挖程序及施工方法4.1.1开挖程序合理安排施工程序，是保证施工进度和施工质量的关键。应遵守如下原则：a)大坝基础和厂区基础开挖应自上而下，先按一期开挖要求确定岸坡开挖线，按照先岸坡后河床进行。在宽河床条件下，上、下游施工干扰能够避免的场地，河床与岸坡亦可同时开挖；b)开挖施工程序要与导流方式相协调，可在导流明渠施工期间，开挖河水位以上的两岸岸坡，截流后开挖河水位以下的岸坡及河床地基；c)要充分考虑水文气象条件对开挖施工的影响，充分利用枯水季节开挖河床部位；d）前池和引水明渠的开先施工测量放线，确定开挖线，后按自上而下分层进行开挖。4.1.2开挖施工方法（1）土方开挖采用自上而下分层开挖的方式，每层开挖的厚度1～2m，引水明渠、压力管道开挖采用人工配合机械开挖，机械运输至弃渣场；大坝、前池、厂区开挖采用挖机开挖，自卸汽车运输至弃渣场。施工中遇石方开挖采用钻孔爆破施工。（2）石方开挖石方边开挖应自上而下进行，分成梯段开挖，开挖深度较大时，应采用分层开挖方法，梯段（分层）的高度按2m确定。严禁采取自下而上的开挖方式。75 大坝和厂房的基础开挖，必须符合施工图纸的规定。在开挖过程中，如发现实际地质情况与地质资料不符，建基面不能满足基础要求时，按监理工程师的要求，挖至监理工程师认定的新的开挖线。石方开挖采用手风钻造孔爆破开挖方式。边坡采用预裂爆破，基础建基面预留1m保护层，按保护层开挖方法进行开挖，其中0.3m为人工撬挖层。保护层开挖采用浅孔、密布、小药量、柔性垫层保护爆破方法。采用手风钻钻孔，非电毫秒雷管网络起爆法施工。石渣采用胶轮车人工和自卸汽车运输至弃渣场。4.2石方洞挖工程施工程序及方法4.2.1开挖工艺流程开挖施工中始终以“新奥法”理论指导施工，及时总结经验，改进临时支护设计与施工。加强围岩变形观测，掌握岩体变形、坍塌的规律，把临时支护做好，确保施工安全。隧洞开挖采用循环作业施工，施工工艺流程见图4-1。引水隧洞开挖施工工艺流程图（图4-1）工作面清理理测放点线钻孔施工装药连线通风散烟警报及撤离起爆出碴运输危岩处理喷护4.2.2开挖施工方法（1）测量放线及布孔采用激光测量仪精确测量，在掌子面用红油漆画出开挖边线，按照爆破设计进行炮孔布置。平洞钻爆炮孔布置见图(LD-投-11)。75 （2）钻孔钻孔采用YT28气腿钻进行施工。（3）装药连线及爆破钻孔作业结束后，采用人工装药连线。周边采用光面爆破，光爆孔间距为40～60cm，中部采用中空孔结合直孔掏槽，中空孔直径为42mm，毫秒微差非电导爆雷管起爆，全断面掘进。其主要爆破参数见表4-1。平洞钻爆开挖主要爆破参数表表4-1炮孔类别炮孔孔径（mm）药卷直径（mm）孔深（m）炮孔间距（cm）排距（cm）单位耗药量（Kg/m3）备注中空孔422.0～2.4光爆孔42252.0～2.240～600.6～0.8Kg/孔崩落孔42322.0～2.270～9060～800.7～1.0掏槽孔42322.2～2.580～1001.0～1.5说明1起爆网络采用非电起爆网络；2表中所有爆破设计参数是根据计算及以往类似工程经验确定，在具体施工中可根据现场实际情况不断进行调整优化。75 （4）危岩处理通风散烟后，对开挖面上残留的松动岩块进行彻底的检查清除。（5）出碴出碴采用20型装载机装渣，小四轮车运至碴场。（6）局部临时支护对局部出现的破碎岩体地带采用喷一层厚3～5cm的C20砼进行封闭保护。（7）循环时间及进尺根据围岩地质条件及施工进度安排,开挖单循环进尺为2m左右,计划月进尺约100m。4.2.1开挖程序先进行支洞开挖后进行主洞开挖，在支洞开挖前应先处理好洞脸的开挖支护。洞挖作业循环程序：施工准备→测量放线→钻孔→装药→连线起爆→通风排烟→洒水除尘安全处理→出渣→喷锚支护→检查超前挖→埋设观测仪器→下一循环作业。4.2.2开挖方法根据招标资料地质描述，本工程主洞主要以IV、V类为主，有少量的III类围岩，可采用新奥法施工，光面爆破钻爆、全断面掘进施工。采取YT-28气腿钻机钻爆，钻孔深度控制在2.5米以内（根据现场实际确定），20型装载机装渣、拖拉机运输出渣，洞内每100～150m设置一个洞挖错车道，设置反光镜及警示红灯错车道标志，安排一寻道保线员。洞内上游地下水采取开挖排水沟自流排水，下游地下水采取开挖集水坑、抽水泵抽水、钢管排水。支洞开挖同主洞开挖方式。4.3砼工程施工程序及方法4.3.1混凝土施工程序75 基础岩面和施工缝面处理模板、钢筋制作与运输测量放点模板支立钢筋绑扎与焊接止水和埋件安设仓面清理浇筑准备验收混凝土入仓、平仓、振捣验收混凝土拌制与运输4.3.2.混凝土施工方法1）模板的支立平面模板采用组合钢模板，形模板采用木模板，根据设计分缝按设计体形进行架立。引水渠内的砼衬砌模板采用钢模与木模支立。隧洞的边顶拱砼模板采用钢模台车。2）钢筋的绑扎钢筋在钢筋加工厂内加工成形后运到施工仓内，按设计和规范要求进行绑扎和焊接。3）砼的拌和和运输在各施工区各设一个砼拌和站。各配一台JS350A移动式混凝土搅拌机。大坝、渠道、前池砼运输采用胶轮车人工运输，隧洞砼运输采用小四轮拖拉机运输，压力管道砼采用分段拌合，溜槽或者溜筒或者利用钢管安装轨道运输，厂区安装一座塔吊进行砼运输。4）砼入仓及浇筑大坝、渠道、前池砼采用胶轮车运输，利用溜槽入仓；隧洞砼采用小四轮拖拉机运输，砼泵机入仓，先浇底板、后采用钢模台车浇边顶拱75 ；压力管道砼采用卷扬机运输入仓；厂区砼采用塔吊运输入仓。砼在入仓后，人工平仓，用插入式振捣器分层振捣密实。5）砼施工的温度控制①在总进度安排上，将大体积混凝土，安排在非高温季节施工。②在高温季节的混凝土施工时，避开正午高温时段进行混凝土浇筑，并在仓内安装喷雾装置，在混凝土浇筑时和浇筑后，进行喷雾，以降低施工仓内的环境温度。③对在高温季节施工的大体积混凝土，采用薄层、长间歇期（7d以上，以增大散热面和散热时间）浇筑。④在混凝土配合比设计时，在满足强度等条件下，尽可能掺用外加剂和粉煤灰，以减少水泥用量，进而减少混凝土中水泥的水化热。⑤混凝土在浇筑完成后，及时洒水养护，以保证混凝土表面湿润。其养护期常规混凝土不少于14d，钢钎维混凝土不少于21d，或按监理工程师和设计文件的要求执行。4.4喷锚支护施工程序及方法4.4.1喷锚支护施工按下图程序进行。经水管经风管人工上料经喷管脚手架搭设清理基面设厚度标志第一次喷射砼第二次喷射砼养护、清理坡脚锚筋孔钻孔锚筋孔注细砂浆锚筋安装细石砼拌制砼运输砼湿喷机速凝剂喷嘴脚手架拆除钢筋网(如果有)空压机75 4.5砌筑工程施工4.5.1砌筑工程施工方法1）砌筑工程必须在砌筑面验收合格后进行施工。2）砌石必须采取挂线砌筑，以保证砌筑面平整度。3）浆砌块石采用铺浆法砌筑，宜分层、卧砌，上下错缝，内外搭接，块石间用砂浆填满空隙，较大空隙用小石支垫稳固。4.5.2砌筑工程施工质量控制1）砌筑石料从开挖石碴中选用毛石料，必须选用质地坚硬、新鲜、完整、无风化剥落和裂纹。其抗压强度符合设计的规定。拟用的块石样品在砌筑前，提交监理工程师批准。2）砌筑用砂浆的原材料应符合设计要求，砂浆配合比，试验确定后，报监理工程师批准。3）砂浆均采用机械配合，一次拌合后的砂浆必须在其凝结前使用完毕。4）浆砌石表面勾缝应保持块石砌合的自然接缝，力求美观、匀称，块石形态突出，表面平整。勾缝砂浆必须单独拌制，不得与砌筑砂浆混用。4.6压力钢管的制作安装本工程钢管（含闸门启闭机）制作安装318t、主管内经Φ1.2m。采取厂内制作、现场安装、单面焊接的方式施工。4.6.1制作程序钢管制造程序如下所示。材料进厂检验→平板→画线、编号→下料（数控下料、切割下料、机加工）→修摩坡口→压头、卷板→检验→除锈、涂底漆（涂水泥浆）→运输→组圆→焊接工艺评定→焊接及检验→单元对接及检验→75 涂装、防腐→运输。4.6.2安装程序压力钢管安装程序如下所示。但在布置施工现场和选用安装方案时，还应根据其结构型式和所处的地形条件等情况来确定。安装准备→吊装就位→管节对装→加固→环缝焊接→探伤检查→砼浇筑→油漆扫尾→竣工检查、验收。1)钢管的运输钢管厂至安装现场的运输主要采取公路运输方式。2)钢管的吊装在管槽内铺设轻型轨道，架设索道配卷扬机吊装从下至上安装。3)伸缩节安装伸缩节一般均整体安装。安装时，为防止与其它管节压缝影响其圆度，宜尽量先将相邻两个单节钢管组成管段后进行安装。4.7机电设备安装工程施工4.7.1设备采购方案本工程设备采购主要为水轮机组、电气一次设备和电气设备二次采购。根据招标资料由业主负责采购。4.7.2采购设备的保管对进场原材料、半成品、配套设备应选择适宜场地和库房，贮存场所归类存放，加以标识，并认真记录保管台帐，做到帐卡物相符。对到库材料按规定进行验收、管理、发放，（如水泥“先到先出”的原则）定期进行核对帐物。75 4.7.3桥式起重机安装程序及施工方法1）施工准备：配合土建施工进行轨道螺栓埋设。清理安装现场，检查预埋螺栓的位置，如位置误差较大，应进行处理。将轨道及其他附件从机电设备营地运至安装场。轨道安装前对轨道的型号、规格、材质和直线度等情况进行检查，检查合格后方可安装。2）轨道安装流程：预埋螺栓安装位置测量、放线→螺栓安装、加固→行车梁一期混凝土浇灌→轨道安装准备→垫板安装→轨道吊装就位→轨道调整紧固→混凝土回填。3）轨道吊装就位：考虑到吊臂和吊重的关系，轨道吊装采用25t汽车吊在安装场将轨道吊至轨道梁上，再用撬杠等工具赶运至安装位置。4）桥式起重机安装桥式起重机的安装工作在主厂房安装场部分封顶前进行，当所有大件吊装工作完成后厂房封顶工作可进行。吊装设备以50t汽车吊为主，小件设备用25t汽车吊或用厂房施工的起重设备吊装。在吊装设备性能允许的条件下，尽可能的在地面将零散部件组装成一个吊装单元，以减少在高空的组装工作量。小车架吊装时如重量超出吊车的起吊能力，可将卷筒、变速箱等临时撤除，分别吊装。设备从机电营地装车吊装用50t（或25t）汽车吊，大件运输用20t平板车，小件运输用8t汽车。75 大件设备（主梁、端梁和小车）卸车时，先将50t汽车吊进入安装场，待大件运进后直接吊入安装位置；小件设备运到安装场先下车再进行吊装。4.7.4水轮机组安装程序及施工方法设备到货后，根据已取得的设计单位和设备制造厂的有关布置图，设备的零部件图、安装图、安装说明设备出厂检验记录和设备到货明细表，开始设备安装前的开箱，清点全面清扫及检查测量，一期混凝土浇筑已完成，对土建提交的基准点进行复核。混凝土强度达到设计值的70%以上，且为安装调整和固定用的锚杆已埋设好，初步确定安装过程中的控制线，使安装场地环境满足水轮发电机组及其附属设备能在其规定的场地条件，环境温度、湿度和各类条件下进行安装。采用桥式起重机吊装就位，和土建配合交叉施工。4.7.5电气一次设备安装程序及施工方法4.6.5.1变压器设备安装调试1）安装前准备工作。变压器到达工地后应进行开箱清点，外观检查验收。该项工作必须有业主、监理工程师在场。变压器规格符合设计、附件、备件、产品技术文件齐全。设备外观无损伤，无碰撞痕迹。开箱验收要做好记录，如有问题及时报业主，以便尽快解决。2）安装调试。变压器身进入安装位置采用50T吊车，将其吊到轨道上，使方向正确，停稳后用卷扬机或手拉葫芦缓慢地拖入变压器安装位置。在主变压器安装工作结束后，可进行电气性能测试。具体的试验项目及要求符合规范《GB50150-9l》中有关条款。电气测试合格后可进行安装高压侧的电缆。4.7.5.2高压柜安装高压柜的安装可按以下施工程序进行施工安装。75 二次搬运基础槽钢制作安装柜安装、固定柜母线配制二次回路结线试验调整设备开箱检查交工、验收4.7.5.3开关屏柜安装设备开箱检查→基础槽钢安装→柜盘安装、固定→母线安装→二次回路结线。4.7.5.4电缆敷设电缆敷设包括动力电缆敷设、插接式母线、导线敷设。电缆敷设施工符合《电气装置安装工程电缆线路施工及验收规范》GB50168-92的规定，并按照《电气装置安装工程电气设备交接试验标准》GB50150-9l第十七章电力电缆进行交接试验合格。4.7.5.5照明设备安装照明系统安装可按以下程序施工。75 施工准备照明箱安装管线明敷基础安装管路清理灯器具安装电缆、电线连接尾工处理交接验收分电箱安装设备清点管路预埋电气调试线管穿线4.7.6电气二次设备安装程序及施工方法1）二次电缆安装参照电缆的施工程序及方法。2）综合自动化系统安装安装可按以下程序施工。75 施工准备控制台、上位机安装PLC柜安装、配线整套系统调整试验验收电脑及附属设备安装4.8金属结构安装的是工程序和方法4.8.1平面闸门及门槽埋件安装方案1）埋件的安装必须按施工图纸的要求进行安装施工。埋件安装工艺流程：安装放线：孔口中心线、门槽中心线、底坎高程、里程线、侧埋安装线→安装底坎→安装主轨、反轨→安装门楣→埋件加固→检查合格后浇二期砼→复测检验埋件安装：根据设计图纸及有关技术文件，按预先放好的埋件安装线进行安装。门槽构件上的所有不锈钢接头，必须使用不锈钢焊条进行焊接。埋件安装完成后，严格按照设计图样及有关技术文件要求进行验收，验收合格后，浇筑二期混凝土。2）平面闸门的安装75 平面闸门按如下技术要求安装：闸门主支承部件的安装调整工作应在门叶结构拼装焊接完毕，经过测量校正合格后方能进行。所有主支承面应当调整到同一平面上，其误差不得大于施工图纸的规定。平面闸门安装完毕后，应消除门叶上的所有杂物，特别注意清除不锈钢水封表面的水泥浆。经监理人检查合格的平面闸门及门槽埋件，方能进行涂装。滑道的中心测量上、下游方向与左右方向的倾斜，倾斜不应超过门高的1/1500，且不大于3mm；当超过上述规定时，应予配重调整。3）水封装置的安装闸门水封装置安装允许偏差和水封橡皮的质量要求，两侧止水中心距离和顶止水至底止水地缘距离极限偏差为±3mm，止水表面的平面度公差为2mm，闸门处于工作状态时，橡胶水封的压缩量应符合设计要求。为防止运输过程中止水橡皮有损伤，待闸门运到工地现场，组装检查合格后，再安装水封橡皮。4）平面闸门的吊装75 利用已安装好的启闭机和锁定装置把闸门整体吊入门槽，检查合格后利用启闭机和锁定装置及安装工装使其安装到位。闸门安装完毕后，应清除埋件表面和门叶上的所有杂物，特别注意清除不锈钢水封座板表面的水泥浆。经监理人检查合格后应对闸门在运输、安装过程中损坏的表面按有关施工图纸或制造厂技术说明书的规定进行整体防腐涂装处理。4.8.2固定卷扬式启闭机的安装按图纸和技术说明书要求进行安装、调试、和试运转，安装好的启闭机，其机械和电气设备等的各项性能应符合施工图纸及技术说明书的要求。启闭机安装工艺流程：启闭机安装放线→启闭机定位→电器部分的安装→启闭机单独运行→缠绕钢丝绳→启闭机与闸门连接→闸门启闭机试运行75 第5章施工工期保证措施根据招标文件要求，结合本工程的特点和我公司的实际机械、人员等情况，为使施工总进度计划在施工中得以实施，就需要在各个方面、各个环节都有严格的保证措施，在施工中我们将采取以下措施确保施工工期的实施。5.1从组织管理上保证工期5.1.1公司全力协助和支持，上下齐抓共管，保证工程顺利施工5.1.2公司将成立“阿坝州小金县广金坝水电站工程项目经理部”，拟派集团公司1名副经理任项目经理，全权负责和督促该工程所需人员和设备的调配和转移工作，保证该工程所需人员和设备按时到场按时开工。5.1.3项目经理全权负责该项目的施工和管理，抓好施工人员和机械设备进场的组织工作，保证按投标书中的进场日期进入现场施工。5.1.4配备年富力强、高素质的领导班子和精干的施工队伍。严格按照“三控制、二管理、一协调”来施工和管理，以”三位一体”（即：思想政治工作、行政手段、经济杠杆”三管齐下的管理手段与我局善打硬仗的优良传统和作风相结合，以高速度、高质量，按期完成该合同施工任务。5.1.5本工程实行项目法施工，根据本工程分项工程较多，为便于管理和组织施工，拟设成七个专业作业队和一个综合修配厂进行施工。我公司75 将组织充足、精干人员，调集精良设备投入到本工程项目之中。并成立由主管生产副经理领导的，由有组织水电工程施工经验丰富的人员担任调度员，成立生产指挥调度室，加强施工现场的协调和指挥。由各作业队主管生产的负责人为调度员，组织各施工队实施本工程，形成一个从上而下的主管施工进度的组织体系。5.1.6各施工队坚持每天一次的生产布置会，做到当天的任务不留到下一天，并让每个生产者清楚明天的工作，及时安排布置。5.1.7调度室每周定期召开一次由各施工队和机电、物资负责人参加的生产调度会，及时协调各队伍之间的生产关系，合理调配机电设备、物资和人力，及时解决施工生产中出现的问题，并积极协调好工程施工外部关系。5.1.8每月底由项目经理或主管生产副经理组织一次生产计划会，检查、总结上个月的施工进度等情况，安排下个月的施工计划；及时解决工程施工中的问题，协调各队伍之间和各部门之间的关系；安排施工机械设备、生产物资和劳动力计划；并对资金进行合理分配，保证施工进度的落实和完成。5.1.9建立严格的《工程施工日志》制度，逐日详细记录工程进度、质量检测、设计修改、工地洽商等问题，及施工中必须记录的有关问题。5.1.10项目各级班子必须“干一、观二、计划三”，提前为下道工序的施工做好人力、物力和机械设备的准备，确保工程地进行。对于影响工程总进度的关键项目、关键工序，主要领导者和有关管理人员必须跟班作业，现场指挥，必要时组织有效力量，加班加点突破难点，确保工程总进度计划的实现。5.1.11建立奖罚严明的经济责任制，每月进行一次总结，对提前、保质完成任务的项目责任人进行奖励；对未能按时完成任务的，按拖延的天数进行处罚。多次不能按期完成任务者调离岗位。同时广泛开展“劳动竞赛”、“流动红旗评比”等活动，提高劳动效率，确保工期的实现。5.1.12工期保证组织机构见框图5—1。75 总调度长（主管生产项目副经理）（专业工程师）调度员（测量工程师）调度员（试验工程师）调度员（机械工程师）调度员（材料工程师）调度员副总调度长（项目总工程师）开挖队浇筑队加工厂填筑队安装队汽车队综合修配厂队机械队5.2从计划安排上保证工期5.2.1在工程开工前，必须严格按照《工程施工承包合同》的总工期要求，提出工程施工总进度计划，并对其科学性和合理性，以及能否满足合同工期的要求并有所提前等问题，进行认真审查。5.2.2在工程施工总进度计划的控制下，坚持逐月（周）编制出具体的工程施工计划和工作安排。5.2.3狠抓关键线路落实，抓住关键工序，对影响总工期的工序和作业给予人力和物力的充分保证，确保总进度计划的顺利完成。5.2.475 对生产要素认真进行优化组合、动态管理。灵活机动地对人员、设备、物质进行调度安排，及时组织施工所需的人员、物质进场，保障后勤供应，满足施工需要，保证连续施工作业。5.2.5进度计划执行过程中，发现未能按期完成计划时，必须及时检查分析原因，采取有效的措施，调整下周的工作计划，使上周延误的工期在下周赶回来。在整个工程的实施过程中，坚持“以日保周，以周保月”的进度保证方针，实行“雨天的损失晴天补，白天的损失晚上补，本周的损失下周补，本月的损失下月补”的补赶意外耽误工期的措施，确保工程总进度计划的实现。5.3从资源上保证工期5.3.1将该工程列为我公司的重点工程，该工程所需的机械、设备、技术人员、劳动力、材料、资金等资源给予优先保证。同时成立一个施工经验丰富、组织管理能力强的项目领导班子，配备一批优秀的技术骨干、生产骨干和性能卓越、状况良好的施工机械，组成一个高效率的施工队伍。5.3.2“工欲善其事，必先利其器”。施工机械做到统筹安排、统一调配、合理使用。尽可能组织机械化流水作业，发挥施工机械高效生产力。做好施工机械的维修、保养工作，施工现场设置修理场，保证施工机械的正常运转。对重要的、常用机械和机具应留有富余备用设备，以防万一。5.3.3制定严格的材料供应计划，根据现场的施工进度情况保证各施工段材料的及时供应，杜绝停工待料的情况出现，以免耽误工期。5.4从技术上保证工期5.4.1项目部总工程师全面负责该项目的施工技术管理，项目经理部设置工程技术部，负责制定施工方案，编制施工工艺，及时解决施工中出现的问题，以方案和技术措施指导施工，防止出现返工现象而影响工期。75 5.4.2实行图纸会审制度，在工程开工前由总工程师组织有关技术人员进行设计图纸会审，对技术文件中的错误和不明确之处，及时向业主和监理工程师提出，得到修改和补充，使工程顺利进行。5.4.3采用新技术、新工艺，尽量压缩工序时间，安排好工序衔接，统一调度指挥，平衡远期和近期所发生或将发生的各类矛盾，使工程连续、有节奏地进行。5.4.4实行技术交底制度，施工技术人员应在施工之前及时向班组做好详尽的技术交底，指导到现场，对各工序施工过程进行跟踪监控，发现问题及时解决，防止工序检验不合格而进行返工，延误工期。5.4.5施工全过程应用计算机进行网络计划管理，确保关键线路上的工序按计划进行，若有滞后，立即采取弥补措施。计算机的硬件和软件应满足工地管理的需要，符合业主统一管理的规定，在工程施工期间，所有数据的传送尽可能做到光盘或电话线传输，使数据传送方便、迅捷。5.5其它保证措施5.5.1关心员工的生活，根据不同的气候条件、施工强度相应调剂员工的饮食，加强饮食卫生管理，减少疾病。保证员工以健康的体魄、充沛体力，良好的精神状况投入到施工中。现场设立医务室，定期做好饮食卫生的消毒工作，防止恶性传染病的发生而影响正常施工。5.5.2搞好与业主、监理工程师及当地群众的关系，创造一个天时地利人和的施工环境，大力配合业主的工作，排除外界干扰，使工程早上、快上。5.6建立施工进度的控制系统5.6.1工程施工进度监测系统见框图5—2。75 工程进度施工实施过程建立进度数据及采集系统数据的整理统计和分析实际进度和计划进度的比较检查是否出现进度偏差进入施工进度调整系统5.6.2工程施工进度的调整系统见框图5-3。75 工程进度施工实施过程工程施工进度出现偏差分析生产进度偏差的原因分析该进度偏差对后续工序生产的影响确定影响后续工作的限制条件采取施工进度调整措施形成经高速整的施工进度计划采取相应的技术经济和组织措施实施调整后的施工进度计划工程进度施工实施过程75 第6章工程质量保证措施6.1概述目的：为了对广金坝水电站工程项目施工质量进行有效控制和管理，确保工程质量，以满足业主的要求。依据：根据招标文件规定的规范、标准以及我公司根据GB/T19001-2000标准所建立的质量保证体系标准。6.2质量方针、质量目标质量方针：以向顾客提供满意的工程（产品）和服务为宗旨，以人为本，科技创新，严格过程控制，持续改进质量管理体系的有效性，以质量树信誉、拓市场、求效益。质量目标：合同履约率100%，顾客满意率90%以上，确保交付工程质量等级满足合同要求，争创优质工程；确保工程优良率90%以上，合格率100%。6.3施工质量管理机构项目经理项目质管领导小组组常务副经理总工程师质量管理办公室工程技术部综合部计划合同部供应部劳资财务部开挖作业队混凝土作业队综合作业队机电、金结、管道安装作业队2业队各作业班组工人试验室测量队75 6.3.1建立以项目经理负责制为中心的质量保证体系，按GB/T19001-2000质量认证体系及初检—复检—终检的三级检验制度对本标工程的施工质量进行全过程的控制。由质量管理办公室负责和实施整个工程的质量控制，施工队设专职质检员，专门负责解决本工程施工过程中的质量问题，并及时上报质量管理办公室，以此对整个施工过程进行质量控制。专职质检员负责和组织对工程质量进行初检，质量管理办公室负责工程的复检，对复检合格的工程项目报请监理工程师对工程进行终检。6.3.2职责6.3.2.1项目经理：组织和领导项目部的全面工作，对本工程的所有生产质量活动全权负责，为我公司承担该工程项目的第一责任者。6.3.2.2项目质管领导小组：为了保证该工程的施工质量，项目经理部成立以项目经理为组长，总工程师为副组长的质管领导小组，制订和颁布该工程的质量管理方针、目标和有关措施，从宏观上对该工程的施工质量进行控制。6.3.2.3总工程师：负责组织及实施本合同的质量管理、评审、修订有关质量的各类计划及报表，直接深入施工现场，随时发现和解决施工中存在的问题，对施工全过程的质量负责。75 6.3.2.4质量管理办公室：以总工程师为主任，具体传达和执行项目质管领导小组对各施工项目的质量目标和要求。对施工全过程的质量进行控制、监督和检查，对已发生的质量事故负责调查处理，组织隐蔽工程、单元工程及分部工程的验收，必要时对关键工序进行终检验收。负责与各施工专业队质量管理业务的指导和沟通。6.3.2.5工程管理部：在总工程师的领导下，负责本合同项目施工组织、施工设计、施工工艺、施工进度等技术工作以及施工质量具体保证措施的制订。配合质管办做好工程的验收和竣工资料的整理工作。6.3.2.6施工作业队：按照经理部提出的质量目标、进度目标和要求，高质量、高效率完成任务。6.4质量控制的依据工程承包合同文件；设计文件；水利水电工程质量等级评定办法；招标文件技术条款规定的规范、标准；我司编制的《质量手册》及程序控制文件。6.5施工质量过程控制即对施工全过程进行有效的控制，保证施工质量全过程处于受控状态。6.5.1施工前的控制6.5.1.175 由项目经理部总工程师组织有关人员精心编制施工组织设计文件、施工总进度计划、劳动力计划、机械设备计划和材料使用计划，保证施工按计划有序的进行。6.5.1.2在施工组织设计中，详细制定各分项工程的施工工艺，提出本工程的质量控制点和相应的控制计划，对关键工序实行典型控制施工。6.5.1.3组织有关人员详细阅读设计文件，透彻理解设计意图。6.5.1.4在收到开工通知后的14天内，提出一份详细完整的施工组织设计报监理工程师审查。6.5.2施工过程中的质量控制6.5.2.1施工计划控制(1)由项目经理部各职能部门编制、落实、检查和督促日、周、月生产计划的执行情况以及各项目施工质量目标的落实情况。(2)每日或每周召开一次生产调度会，检查落实施工进度、工程质量、安全生产等工作情况，协调人、财、物，控制工程的形象进度。每月召开一次质量汇报会，专门讨论工程质量的实施、检查情况，研究施工质量的落实情况和改进措施。6.5.2.2设计变更控制无论何种原因需作出设计变更时,必须经甲方监理工程师签证同意后方可施工,并将变更文件妥善保管,作为验收的依据.6.5.2.3工序控制(1)施工过程中严格执行三检制度.75 (2)按设计文件要求，对工序施工中的工艺和技术要点编制作业指导书。(3)每道工序前进行技术交底。6.5.2.4工艺控制以合理的施工工艺保证工程质量,本工程主要的工艺控制有:边坡开挖及拦河坝、前池、厂房基坑开挖的质量控制;隧洞开挖的质量控制；混凝土工程质量控制;压力管道安装质量控制；金结安装质量控制；机电安装质量控制；工艺控制由各分项工程的施工组织设计详细编制。6.5.3纠正和预防措施为了在施工过程中，消除潜在因素，应在出现不合格项时迅速查明原因，采取预防和纠正措施，以免再发生类似的不合格。纠正和预防由质量管理办公室负责，工程部、施工专业队和专职质检员配合实施。75 6.5.3.1纠正和预防程序框图报监理工程师审批拟定防范措施报监理工程师审批防范措施落实研究不合格的原因和潜在因素拟定处理措施报监理工程师审批实施处理措施编写质量事故报告报监理工程师发生质量事故研究是否处理初定不处理处理处理处理75 不处理6.5.3.2纠正和预防措施⑴在施工准备、施工过程中，认真分析研究，以确定不合格的原因和潜在因素。⑵在施工过程中，认真执行“说到、做到、记录到”的原则。⑶一旦出现不合格品，必须做到“三不放过”。即：原因未查清不放过，质量责任未明确不放过，纠正预防措施未落实不放过。6.5.4检查和验收控制6.5.4.1分项工程的检查与验收分项工程的检查与验收由项目技术负责人主持,工程施工每完成一个分项或分部工程后,由负责分项工程的专职质检员同技术负责人对该分项工程作质量检查与评定.评定依据招标文件和设计要求,按现行部颁“工程质量检验评定标准”执行,检验报告及时报监理工程师检查确认，每完成一个分项和分部工程上报一次。6.5.4.2单项工程的检查评定75 单项工程检查评定由项目经理主持,项目经理、总工程师负责将单项工程的质量情况进行汇总、检查、评定、验收报告请甲方监理工程师检查、评定和确认。6.5.4.3认真作好施工前的技术准备和物资准备工作,进行周密计划,落实好各阶段、各工序的施工措施、施工方法、施工设备、人员和所需的物资。6.5本工程控制的要点6.5.1工程设备及原材料的质量控制6.5.1.1工程设备及原材料的质量控制程序，见下图。审查供方资信制定采购文件批准采购质量验证、评审结果接收标识投入使用75 6.5.1.2工程设备材料的检（试）验，严格遵守国家和施工规范、规程、标准。6.5.1.3设备材料控制要点：⑴供货方或生产厂家，所提供的产品必须有对应产品合格证。⑵所进产品或原材料，必须进行质量验证或抽样检查。合格产品才允许入库，并进行恰当的标识，按用途归口管理。⑶对过期或变质的材料，采取措施严格禁止运用到工程中去。6.5.2石方开挖质量控制石方开挖质量控制程序见图。75 清理工作面爆破试验报监理审批测量放线钻孔清孔验孔火工材料领取装药起爆网络连接检查爆破通风安全处理出渣震动波测试技术员现场监督钻机检修钻机就位YN质量检查YN处理6.5.2.1不同断面、不同爆破方法在钻爆施工前均应进行实地爆破试验，根据试验成果选定和优化施工设计爆破参数，并报请监理工程师批准，在施工中根据现场实际情况，还要及时调整爆破参数。6.5.2.275 每个钻孔前，由质检员根据爆破设计检查孔位，并做好纪录。确认无误后方可开钻，钻孔结束后，施工队质检员检查钻孔质量，并由质安部对孔距、孔深、孔斜进行抽查，合格后装药，装药结构由炮工班负责，炮工班兼职质检员检查。爆破工程师抽查。6.5.2.3严格遵守施工技术规范要求，确保预裂爆破、光面爆破、梯段爆破的质量。6.5.2.4认真执行爆破作业上岗前的培训和考核制度,合格者方能持证上岗。6.5.2.5在整个爆破作业过程中，施工队均应认真填写爆破施工过程记录（含布孔图、钻爆桩号及效果图、地质简要素描等）。每周一次交工程技术部整理、分析、归档。6.5.2.6每个开挖循环结束，施工队都应检查爆破效果，并测绘开挖断面，标出欠挖部位，由班组负责处理，并经施工队自检认可。质安部每周复检一次，并将结果报监理工程师。6.5.2.7施工中若遇到断层、夹层、破碎带等不良地段，应及时报监理工程师，按监理工程师批准的意见进行处理。6.5.4混凝土施工质量控制6.5.4.1在施工前,按规定要求对每批原材料进行检查、检验，并将检查、检验结果报监理工程师。合格材料用于本工程，不合格材料不准用于本工程。6.5.4.2混凝土配合比及混凝土生产质量控制:本工程的混凝土配合比及混凝土生产质量控制由混凝土系统进行,在施工过程中对系统提供的混凝土进行抽样检查,以确保本工程混凝土浇筑的质量。6.5.4.3混凝土施工质量控制主要措施(1)75 混凝土浇筑之前，认真阅读施工图纸及有关施工要求。按设计结构物测量放样，重要结构物要校核，以保证结构物的设计断面。(2)模板有足够的强度和刚度，平面平整光洁。接缝密封，以免漏浆，保持混凝土表面外观良好。(3)严格控制模板安装偏差，拉筋设置合理结实。能承受混凝土振捣的侧向压力，振动力，防止产生位移，确保混凝土结构外形尺寸准确。(4)钢筋种类、型号、数量、接头及安装，应满足规范及图纸要求。(5)混凝土原材料、砼配比，必须符合设计要求。每个仓开准浇证的同时，由试验室开配料单，以便提供符合设计要求级配的砼拌和料。(6)在混凝土的拌制过程中，根据当时的气温定时测定砂、石骨料的含水量和混凝土拌和料的塌落度，严格控制外加剂的掺和量，其变化范围控制在±0.5%以内。(7)混凝土拌和、施工设备配备要满足混凝土施工的最高强度要求。随时对设备进行保养和检查。避免设备原因引起混凝土施工冷仓现象发生。(8)严格执行三级检查制度，一旦发现混凝土施工质量问题，立即停止施工作业，查明原因，提出改进和补救措施，报监理工程师批审后实施处理。75 6.5.4.4混凝土施工质量控制程序见图。原料检查原材料检查仓面清理加工制作检查钢筋加工检查测量放样模板设计模板制作检查查预埋件安装钢筋安装模板安装检查检查检查仓面清理检查监理工程师审批验收开开仓证混凝土浇筑养护检查复测下层准备骨料抽检水泥检验水质检验砼标号检查混凝土拌制混凝土取样处理检查N75 6.5.5安全监测设施质量控制6.5.5.1所用的安全监测仪器设备必须有出厂合格证,采购前和采购后的率定结果都必须报监理工程师。6.5.5.2仪器埋件,按设计要求和技术规范进行施工、检查，以保证仪器的正常使用。6.5.5.3检测做到“三不放过”，即：检测数据不全不放过，质量不符合设计要求和规范标准不放过，工程隐患不处理不放过。6.5.5.4测量仪器、检测工具要达到检测精度，不经过校验的测量仪器、检测工具，不得使用。6.5.6金结安装、压力管道安装、机电安装质量控制6.5.6.1认真阅读设计文件和施工图纸，做好施工组织设计。6.5.6.2开始施工时，测量对已设控制点进行复测，达不到精度要求的加密控制点。6.5.6.3对安装技术工、焊工，在上岗前要进行考核，持证上岗。第7章安全施工保证措施7.1施工安全组织机构7.1.1建立以项目经理为组长的安全生产领导小组，负责施工安全的领导工作。75 7.1.2项目部下设安全部，负责具体安全管理业务。7.1.3在施工基层组织，如施工队或施工班组，设置兼职安全员。7.1.4在建立各级安全管理组织或设置专职人员的同时，应明确项目施工有关业务管理或施工队的安全责任制，以形成安全生产保证体系。7.1.5职能部门的安全责任：工程技术部：制定安全措施和方案，督促安全措施落实，解决施工过程中不安全的技术问题。采购部：保障安全措施落实的物资供应，提供必要的劳保用品。财务部：保证安全措施项目所需经费。综合部：保障职工生活条件，确保健康，建立救护和消防系统。安全部：督促施工全过程安全，纠正违章，配合有关部门排除不安全因素，进行安全培训和教育。7.2施工安全制度体系7.2.1安全生产责任制。用制度的形式明确各级各类人员在施工活动中应承担的安全职责，做到安全生产事事有人负责，并使责任制落实在实处。7.2.2安全生产奖罚制度。把安全生产同经济责任制挂钩，做到奖罚分明。75 7.2.3安全技术措施管理制度。它包括防止工伤事故和职业病危害的安全措施以及辅助设施和组织措施的编制、审批、实施和确认等管理制度。7.2.4安全教育、培训和安全检查制度。7.2.5交通安全管理制度。7.2.14编写各工种的安全技术操作规程等。7.3现场施工安全保证体系安全体系保证框图详见图。75 组织保证思想保证制度保证技术保证项目部公司安全领导小组—项目经理部安全部公司安全管理部—项目部安全员—班组安全员安全QC小组项目部每月安全会—班组每周安全活动安全宣传活动、安全宣传教育经理部第一责任制—部门安全责任制—岗位安全责任制安全制度、安全规程、操作规程安全检查制度考核奖罚制度安全措施安全技术培训安全技术交底现场安全防护标志设置7.4安全施工目标本合同工程安全施工目标：控制事故的发生，实现“零死亡目标”。不发生重大人身伤亡事故，不发生重大机械设备事故；不发生重大火灾事故；不生重大交通事故；不发生重大跨塌事故；不发生重大职业卫生伤害事故；7.5安全施工技术措施75 7.5.1建立以项目经理为第一责任人，以岗位责任制为中心的安全生产责任制。项目经理部设质量安全领导小组，各作业队设专职安全员。从上到下，形成安全管理、检查和监督体系。7.5.2坚持安全生产一票否决。将安全生产责任制层层分解落实，任务和安全同步落实。7.5.3坚持“安全第一，预防为主”的方针，加强全员安全意识教育，勤落实、勤检查，消除安全隐患，把不安全的因素消灭在萌芽状态。7.6施工区安全7.6.1在施工区内，设置安全标志和安全警示，编制各种安全劳动保护手册，安全防护手册职工人手一册。7.6.2从事特殊工种人员，如：起重工、驾驶员、炮工、焊工等工种，进行岗位培训，执证上岗。7.6.3炸药库、油库等易燃、易爆物贮藏库，一是要派专人看管、专人领用，二是设置接地装置，并要经常检查接地是否良好，三是要配备消防器材。建立入库管理、领用以及防电、防火等制度。7.6.4凿除清理工程安全措施(1)多台机械凿除清理施工时,应自上而下,逐层进行,严禁先凿下部的危险作业;(2)凿除清理前应对周围环境认真检查,不能在危险岩石或建筑物下面进行作业;75 (3)采用科学、安全的爆破措施，在临近建筑物10m以内地段进行爆破时，应采取打防震孔或其他减震措施；不得在灌浆完毕地区及其附近进行爆破，如因特殊情况需要爆破时,必须经监理工程师的批准,方可进行少量的浅孔火花爆破。7.6.5高处作业⑴高处作业点的下方必须设置安全网、护栏、立网、盖好洞口等，从根本上避免人员坠落或万一有人坠落时，也能免除或减轻伤害。⑵脚手架和梯子结构要牢固。⑶高空作业人员要系安全带、有掌握高空作业的操作要领等。7.6.6起重作业⑴起重机械安全装置必须齐全;⑵起重作业人员必须持证上岗;⑶选取合适的吊物绳,并按期检查吊物绳;7.6.7临时用电⑴编制临时用电施工组织设计;⑵电器设备及建筑物均设置接地装置或避雷装置,定期派专业人员检查;⑶架空线路、电缆线路应符合《施工现场临时用电安全技术规范》；⑷施工现场的漏电保护系统至少应按两级设置;75 ⑸灯具的安装高度既要符合施工现场实际,又要符合安装要求。7.6.8生活区的安全措施⑴针对生活区的特殊性,制定各项安全规程,防火防爆,配备足够的消防器材,防止火灾等事故发生。⑵加强对食堂的检查，制定相应的措施，保证职工吃到卫生清洁的食物。7.7安全生产的检查和控制定期对安全生产做出检查：一是常规检查，二是施工现场检查，三是重点施工部位检查，四是专业性检查，五是季节性检查。检查时间：月检查、季检查、半年检查、年终检查。对事故隐患及苗头及时发现、及时处理。7.8对事故处理的措施对任何事故，一旦发生，就得坚持“三不放过”的处理原则。立即对事故进行全面调查，查明事故发生的时间、地点、类别、原因、责任人。并提出事故报告及有关处理意见。同时事故发生单位要提出纠正和预防的措施，以免同类事故的再次发生。7.9事故的预防和控制利用事故分析法，查明事故。75 发生的原因和各种事故因素，并对各类事故进行分析研究，制定有效的补救措施，杜绝同类事故重复发生，确保该项目施工安全顺利完成。7.10保证文明施工的措施⑴建立安全生产、文明施工规章制度，设立安全生产、文明施工专项奖励，把安全生产、文明施工纳入制度化管理范畴，对安全生产、文明施工活动中成绩优秀者及不合格者进行必要的奖惩。⑵加强施工人员安全文明生产学习,严格执行操作规程,遵守安全文明生产纪律进入施工现场,按劳保规定着装和使用安全防护用品,禁止违章作业；⑶在施工现场入口,设置明显的施工企业名称、工程概况、项目负责人、安全文明生产纪律等标示牌；⑷施工场地做到规划、布置有序，道路、排水畅通。做到施工机械设备定点停放，材料工具摆放有序，做到工完料尽场地清。⑸合理布置风、水、电管线、通讯设施和照明等管线；安全标志明显、设施齐全。⑹做到施工所使用的各类脚手架、吊篮、通道、爬梯、护栏、安全网等安全防护设施完善、可靠；安全标志醒目。⑺尊重当地民风民情以及当地人民的生活习惯,与当地政府、当地人民群众以及监理工程师、设计代表等机构建立良好的关系，为文明施工创造良好的氛闻。⑻全体上岗人员进入工作场地,应身着统一醒目的服装,并佩戴岗位证,表明身份,来往于工区的施工机械、车辆均涂醒目的标志。⑼工程竣工后,我方将及时撤离施工现场并彻底清除施工临时建筑物和其它一切废弃物。75 第8章冬雨季施工措施8.1雨季施工措施8.1.1掌握天气预报，应避免在大雨、暴雨时浇筑混凝土。8.1.2浇筑仓面设置防雨棚，沙石料场的排水设施应畅通无阻。8.1.3雨季中浇筑混凝土，应加强骨料测定工作，减少混凝土拌和水量。8.1.4无防雨棚仓面，在浇筑混凝土过程中，如遇大雨或暴雨时，应立即停止浇筑，将仓面规整后遮盖。雨后应先拆除积水，清理表面软弱层，铺设水泥沙浆后继续浇筑。8.2冬季施工措施8.2.1注意天气预报，混凝土浇筑尽可能安排在寒流前后气温较高的时间进行。8.2.2在岩基或老混凝土上浇筑混凝土，如有冰冻现象，必须加热处理，经检验合格后方可浇筑。8.2.3在日平均气温低于－5°C时，应采用暖棚法施工，并用热水拌制混凝土，提高混凝土出机温度。8.2.4混凝土采用蓄热法养护，混凝土浇筑后，尽快用塑料薄膜加草袋进行覆盖，以对混凝土进行保温。8.2.5尽可能推迟拆模时间，拆模后立即覆盖保温防风材料。第9章环境保护及文明施工保证措施9.1环境保护措施75 9.1.1.组织体系1.环境保护的方针和承诺遵纪守法，倡导健康的环保文化；持续改进，创建满意的绿色工程。我们的承诺是：（1）遵守有关环境的法律、法规；（2）致力于环境改善和污染预防（清洁生产），使业主，周边的社会公众和全体职工满意；（3）致力于降低资源消耗及减少废物产生；（4）使全体干部、职工充分意识到他们对环境的责任，并对他们进行必要的培训；（5）督促供应商改进他们的行为，以符合项目环保要求；（6）向公众宣传我们的环境方针和取得的环境绩效；（7）在追求持续改进的过程中，塑造绿色承包商的形象。2.环境保护的目标为保护工程周围的优美环境，保障职工和附近居民身体健康，在施工过程中对本工程施工期中产生的粉尘、噪音、废水，施工作业面的废水，生活区污水、资源等主要影响环境的问题，采取有效治理措施，达到环境保护的目标，具体目标如下：（1）施工期废（污）水排放达到《污水综合排放标准》（GB8979-1996）中的一级标准，废水经处理后排放；（2）施工场地产生噪音达到《建筑施工场地噪音限值》（GB12523-90）。75 3.环境保护组织根据《环境管理系列标准》（GB/T24000～ISO14000）和工程具体情况，依据环境保护和污染预防的原则建立环境管理体系。9.1.2.环境保护措施施工弃渣处理措施（1）弃渣按类别分别运到指定的弃渣场，进行专门的处理；（2）在堆放场采用造田方式处置弃土，分层分区填筑；（3）保持填面平整。水土流失防治措施主要包括开挖边坡的冲刷和水土流失的防止，施工中建立完善的排水体系，并严格管理，使之正常运行，具体措施如下：（1）在施工期间始终保持工地的良好排水状态（2）雨季填筑随挖、随运、随填、随压实，依次进行，每层表面应筑成适当的横坡，使之不积水。（3）施工场所占用的土地或临时使用的土地设置排水沟防止受到冲刷。（4）施工中开挖的土石材料集中堆放，并在周围设置截流沟，避免对河流、水道、灌溉渠或排水系统产生淤积或堵塞。（5）弃渣场采用浆砌石挡墙挡护。防止水污染措施75 为保证水质不受污染，施工期对生活污水和生产废水进行处理，定期监测，实现达标排放。在生活区设置综合污水处理设施处理污水，达标后排放到指定的地点，具体措施如下：（1）在城市生活取水点上游1000m至下游100m的水域不准排入生产废水和生活污水。（2）施工废水、生活污水进行专门处理，避免直接排入农田、耕地、灌溉渠和水库，更不能排入饮用水源。（3）施工区域在施工期间和完工以后按要求妥善处理，以减少对河道的侵蚀，防止沉渣进入河道。（4）冲洗集料或含有沉积物的操作用水，采取过滤、沉淀池处理措施，做到达标排放。（5）施工物料如沥青、水泥、油料、化学品等堆放管理严格，防止在雨季或暴雨将物料随雨水径流排入地表及附近水域造成污染。（6）施工机械防止严重漏油，禁止机械在运转中产生的油污水未经处理就直接排放，或维修施工机械时油污水直接排放。设备冲洗用水经沉淀滤油处理达标后排放。环境空气质量保护措施施工期大气污染主要是二次扬尘、燃油燃煤废气对空气的污染。通过加强管理，规范施工作业来控制，同时安装必要的除尘设施，具体包括：（1）配置专人洒水，定时对容易产生扬尘的路段、搅拌装运现场、材料堆放场地等洒水抑尘，干旱、多风季节增加洒水次数。（2）工地食堂、浴室等生活设施的烟囱高度不低于附近最高屋脊2m。75 噪声防护措施（1）工程施工时，严格按照要求的时间施工，减少对周围居民的影响，夜间及中午施工，提前向主管部门通报并告知周围居民，经批准后进行。（2）对施工机械设备精心养护，保持良好的运行工况，减低设备运行噪声。对主要噪声源进行定期监测，针对情况采取相应防治措施。施工场地清理钢筋加工厂、木工加工厂等各类加工厂、施工仓库、料场、生活区、临时道路等在施工结束后，恢复原有土地功能。原属耕地的施工区，清除建筑物垃圾及各种杂物，并进行翻耕和土地整平。9.2文明施工在施工中贯彻文明施工的要求，推行现代化管理方法，科学组织施工，做好施工现场的各项管理工作。本工程将以建筑施工现场标准化工地的各项要求严格加以管理，创建筑现场标准化工地。9.2.1文明施工总体措施公司每月由“标化”领导小组组织各部门负责人对工地进行安全生产、文明施工、场容场貌、生活卫生检查、打分评定，有利地促进项目“标化”工作做到文明工地的要求。1.施工现场文明施工管理必须执行公司颁发的场容管理规定，文明施工专人负责管理；75 2.操作地点周围要做到整洁、干活脚下清、活完料尽；3.加强现场文明施工，坚决贯彻“安全第一，预防为主”的方针，严格执行安全施工六大纪律、十个不准等有关安全规章制度；4.施工现场堆放的成品、材料要整齐；5.施工机械及电气设备须符合使用安全规程，非专业人员不得随意操作；6.施工机具要定期检查，确认安全可靠才能使用；7.严格遵守操作工艺，特殊工种须持证上岗；8.各种用电机具设备的接零、接地装置应良好，现场总配电箱应设专人管理；9.现场用电要找工地电工，其他人员不准拆接临时电源；10.晚间作业应设置足够的照明灯具；11.施工区与非施工区须用施工护栏严格分开；12.施工区危险区域应由醒目的禁止标志，并采取安全可靠的安全措施；13.施工现场道路畅通，场地平整、不乱排水和大面积积水；14.施工现场设施齐全。9.2.2管理措施1.贯彻文明施工的要求，推行现代管理方法，科学组织施工，做好施工现场的各项管理工作。2.按照施工总平面布置图设置各项临时设施。堆放大宗材料、成品、半成品和机具设备，不得侵占场内道路及安全防护等设施。75 3.施工现场设置明显的标牌，标明工程项目名称、建设单位、设计单位、施工单位、项目经理和施工现场总代表人的姓名、开、竣工日期、施工许可证批准文号等。施工单位负责施工现场标牌的保护工作。4.施工现场的主要管理要员在施工现场应当佩戴证明其身份的证卡。5.施工现场的用电线路，用电设施的安装和使用必须符合安装规范和安全操作规程，严禁任意拉线接电。施工现场必须设有保证施工安全要求的夜间照明；危险潮湿场所的照明以及手持照明灯具，必须采用符合安全要求的电压。6.施工机械按照施工总平面布置图规定的位置和线路设置，不得任意侵占场内道路。7.保证施工现场道路畅通，排水系统处于良好的使用状态；保持场容场貌的整洁，随时清理建筑垃圾。在车辆，行人通行和地方施工，应当设置沟井坎穴覆盖物和施工标志。8.施工现场的各种安全设施和劳动保护器具，必须定期进行检查和维护，及时消险隐患，保证其安全有效。9.职工生活设施，符合卫生，通风，照明等要求。职工的膳食，饮水供应待应当符合卫生要求。10.做好施工现场安全保卫工作，采取必要的防盗措施，在现场周边设立围护设施。非施工人员不得擅自进入施工现场。11.75 遵守国家有关环境保护的法律规定，采取措施控制施工现场的各种粉尘、废气、废水、固体废弃物以及噪声，振动对环境的污染和危害。(1)、现场进出口处设沉淀池处理砼搅拌机、砼搅拌车清洗浆水，未经处理不得直接排放；(2)、不在施工现场熔融沥青或者焚烧油毡，油漆以及其他会产生有毒有害烟尘和恶臭气体的物质；(3)、采取有效措施控制施工过程中的扬尘；在炎热干燥的天气时，由专人在现场及现场附近道路上洒水，以保持湿润，防止尘土飞扬；对于现场的容易飞扬的材料如水泥、粉煤灰等，采用适当的覆盖。(4)、为了降低施工中噪声对环境的影响，通过统筹安排，合理计划，最大限度地减少夜间施工的时间和次数。12.搞好公共关系的协调工作。为最大限度地减少施工对周围环境的影响，我公司由专人负责公共关系的协调，随时听取有关方面对我施工的意见和建议，并在可能的情况下加以改正，满足有关部门的要求，使工程能顺利进行。第10章现场组织机构设置10.1现场组织机构10.1.1现场组织机构框图（见框图10-1）75 项目经理项目副经理总工程师各作业班组施工人员试验室测量队开挖队填筑队浇筑队加工厂安装队机械队水电队综合修配厂工程技术部劳资财务部计划合同部质量安全部机电物资部综合办公室汽车队75 10.1.2简要说明现场设立广金坝水电站工程施工项目经理部，项目经理部按项目管理法组织施工，负责该工程项目的全部实施。项目部由项目经理1人、项目副经理2人和总工程师1人组成领导班子，按照项目法施工的要求，本着高效精干的原则组建。项目部下设六个职能部门，七个施工作业队。职能部门紧紧围绕着工程的工期、质量、安全、生产经营运转，以确保工程合同按期完工，达到或超过合同要求的质量标准。75 生产经营单位是根据工程施工所需而设置的，项目经理部设置的主要施工作业队为：开挖队、填筑队、机械队、汽车队、加工厂、安装队，保证主体工程项目的实施。辅助生产单位为：测量队、水电队、综合修配厂、实验室、环卫队，他们的职责是保证主体施工单位的顺利施工。环卫队在综合办公室的直接领导下专门进行施工区的环境保护和卫生清理工作。所有职能部门和生产单位皆由项目经理部统一指挥。按工程项目的特点，并随工程进展及时调整施工作业层的设置。本项目经理部是公司派往现场的直属机构，按照项目法施工的管理体系组织和管理，实行项目经理负责制，在项目经理的领导下，按照集权和分权的管理原则，实施工程全过程。项目经理及副经理和项目总工程师由公司任命，受公司的直接领导。第11章现场主要施工设备及劳动力计划表本工程现场主要施工设备和劳动力计划，见附表。附表一：劳动力计划表劳动力计划表表11-1工种人数高级管理人员一般管理人员技工普工其它合计75 2012年1季度2季度3季度31770140352654季度31770140352652013年1季度31784210703852季度31784210703853季度31784210703854季度31784210703852014年1季度31770140353852季度3171470401443季度3101060201034季度施工时根据实际情况再调整进场附表二：对本工程施工的主要机械设备配置计划见表11-2。表11-275 编号设备名称规格型号单位数量制造厂名进场时间一土石方机械挖掘机CAT310台3美国2012.8.20装载机ZL166台4成工2012.8.20装载机ZL30台3成工2012.8.20空压机20m3台3自贡2012.8.20空压机10m3台5自贡2012.8.20空压机3.5m3台4自贡2012.8.20风钻机YT28台30天水2012.8.20砼喷射机PH30台8成都2012.8.20锚杆注浆机MZ30台5成都2012.8.20高速搅拌机ZJ-400台5杭州2012.8.20双层搅拌机J2×200L台5山东2012.8.20储浆搅拌机J-600台5杭州2012.8.20配浆搅拌机JJS-2B台6山东2012.8.20高压泥浆泵SGB6-10台3衡阳2012.8.20中压泥浆泵BW200/40台3中南2012.8.20二混凝土机械砼拌和站JDY1000套3川广2012.8.20拌和机JDY50型台6川广2012.8.2075 拌和机350型台5川广2012.8.20砼运输罐车3m3台12成都2013..6振捣器φ100台5成都2013..3砼泵机60型台6水工厂2013..3振捣器φ50台15成都2013..3振捣器附着式台45成都2013..3钢模台车12米台6成都2013..3三运输机械自卸汽车1t-5t辆18川汽2012.8.20四起重机械汽车起重机16吨辆1徐洲根据使用五加工机械气焊切设备套82012.8.20交流电焊机BX400台16成都2012.8.20直流电焊机AX400台6株州2012.8.20钢筋切断机GQ60台6丹陵2012.8.20钢筋弯曲机GQ50-1台6山西2012.8.20钢筋调直机GJ4/14台6杭州2012.8.20木工圆盘踞MJ106台6都江堰2012.8.2075 木工平刨机MB504台6成都2012.8.20双面压刨MB206台6大连2012.8.20钢模修复机GMTC-1B台3大连2012.8.20六辅助设备污水泵18.5KW台10自贡2012.8.20污水泵11.5KW台12自贡2012.8.20污水泵4KW台12自贡2012.8.20污水泵2KW台12自贡2012.8.20污水泵多级离心台6中南2012.8.20七测量设备测斜仪KXP-1套1南方2012.8.20全站仪R-422N台3德国2012.8.20经维仪J2台2南方2012.8.20测距仪台2南方2012.8.20水准仪台6苏州2012.8.20机械设备及其它仪器根据施工实际情况作调整进场，试验可根据实际有资质的单位实施。75'
