水工建筑物复习资料.docx

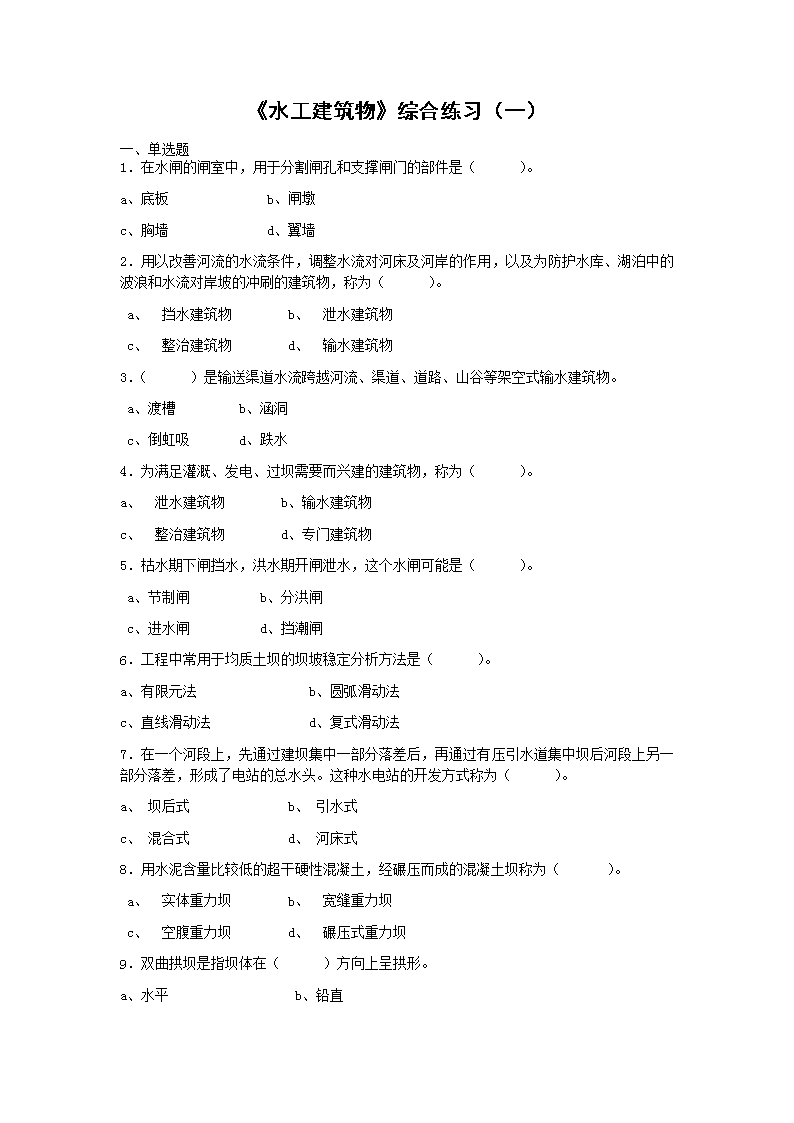

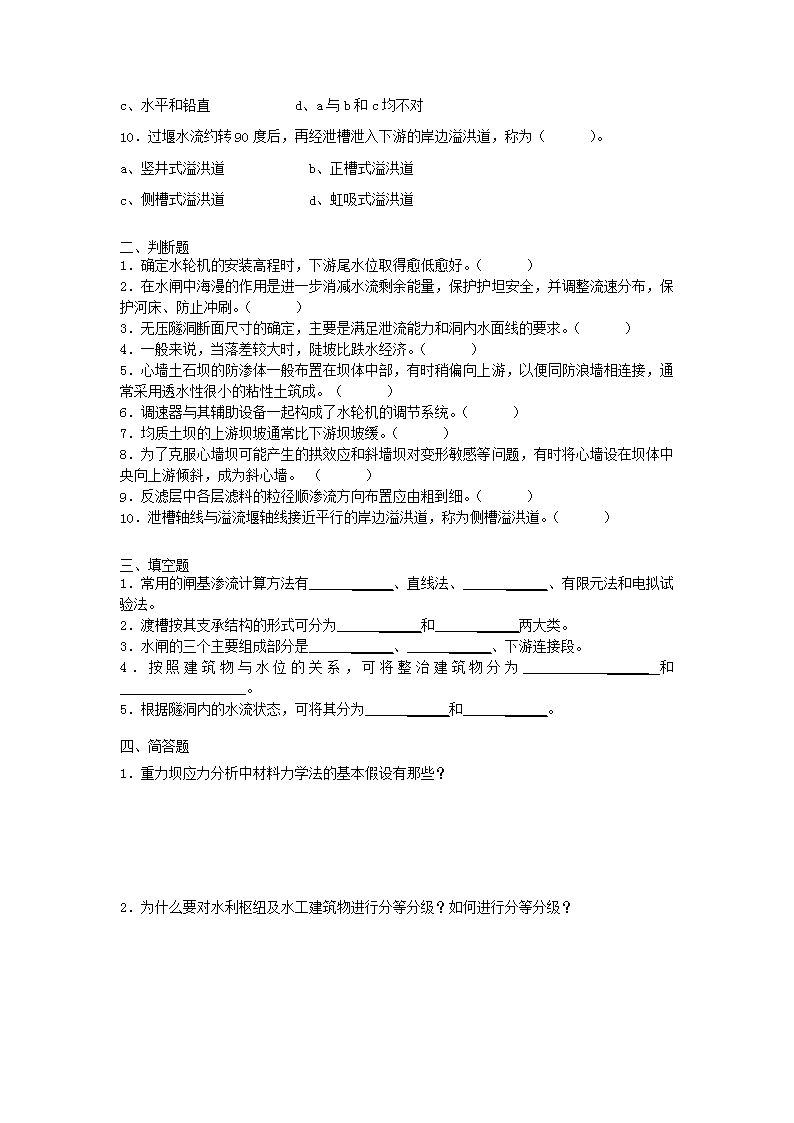

'《水工建筑物》综合练习（一）一、单选题1．在水闸的闸室中，用于分割闸孔和支撑闸门的部件是（）。a、底板b、闸墩c、胸墙d、翼墙2．用以改善河流的水流条件，调整水流对河床及河岸的作用，以及为防护水库、湖泊中的波浪和水流对岸坡的冲刷的建筑物，称为（）。a、挡水建筑物b、泄水建筑物c、整治建筑物d、输水建筑物3．（）是输送渠道水流跨越河流、渠道、道路、山谷等架空式输水建筑物。a、渡槽b、涵洞c、倒虹吸d、跌水4．为满足灌溉、发电、过坝需要而兴建的建筑物，称为（）。a、泄水建筑物b、输水建筑物c、整治建筑物d、专门建筑物5．枯水期下闸挡水，洪水期开闸泄水，这个水闸可能是（）。a、节制闸b、分洪闸c、进水闸d、挡潮闸6．工程中常用于均质土坝的坝坡稳定分析方法是（）。a、有限元法b、圆弧滑动法c、直线滑动法d、复式滑动法7．在一个河段上，先通过建坝集中一部分落差后，再通过有压引水道集中坝后河段上另一部分落差，形成了电站的总水头。这种水电站的开发方式称为（）。a、坝后式b、引水式c、混合式d、河床式8．用水泥含量比较低的超干硬性混凝土，经碾压而成的混凝土坝称为（）。a、实体重力坝b、宽缝重力坝c、空腹重力坝d、碾压式重力坝9．双曲拱坝是指坝体在（）方向上呈拱形。a、水平b、铅直 c、水平和铅直d、a与b和c均不对10．过堰水流约转90度后，再经泄槽泄入下游的岸边溢洪道，称为（）。a、竖井式溢洪道b、正槽式溢洪道c、侧槽式溢洪道d、虹吸式溢洪道二、判断题1．确定水轮机的安装高程时，下游尾水位取得愈低愈好。（）2．在水闸中海漫的作用是进一步消减水流剩余能量，保护护坦安全，并调整流速分布，保护河床、防止冲刷。（）3．无压隧洞断面尺寸的确定，主要是满足泄流能力和洞内水面线的要求。（）4．一般来说，当落差较大时，陡坡比跌水经济。（）5．心墙土石坝的防渗体一般布置在坝体中部，有时稍偏向上游，以便同防浪墙相连接，通常采用透水性很小的粘性土筑成。（）6．调速器与其辅助设备一起构成了水轮机的调节系统。（）7．均质土坝的上游坝坡通常比下游坝坡缓。（）8．为了克服心墙坝可能产生的拱效应和斜墙坝对变形敏感等问题，有时将心墙设在坝体中央向上游倾斜，成为斜心墙。（）9．反滤层中各层滤料的粒径顺渗流方向布置应由粗到细。（）10．泄槽轴线与溢流堰轴线接近平行的岸边溢洪道，称为侧槽溢洪道。（）三、填空题1．常用的闸基渗流计算方法有____________、直线法、____________、有限元法和电拟试验法。2．渡槽按其支承结构的形式可分为____________和____________两大类。3．水闸的三个主要组成部分是____________、____________、下游连接段。4．按照建筑物与水位的关系，可将整治建筑物分为__________________和__________________。5．根据隧洞内的水流状态，可将其分为____________和____________。四、简答题1．重力坝应力分析中材料力学法的基本假设有那些？2．为什么要对水利枢纽及水工建筑物进行分等分级？如何进行分等分级？ 3．水工隧洞主要有哪些作用？《水工建筑物》综合练习（一）参考答案一、单选题1．b2．C3．A4．d5．a6．b7．c8．d9．c10．c二、判断题1．×2．√3．×4．√5．√6．√7．√8．√9．√10．√三、填空题1．流网法改进阻力系数法2．梁式渡槽拱式渡槽3．闸室上游连接段4．非淹没建筑物淹没建筑物5．无压隧洞有压隧洞四、简答题1．重力坝应力分析中材料力学法的基本假设有那些？答：（1）坝体混凝土为均质、连续、各向同性的弹性材料；（2）视坝段为固结于地基上的悬臂梁，不考虑地基变形对坝体应力的影响，并认为各坝段独立工作，横缝不传力；（3）假定坝体水平截面上的正应力按直线分布，不考虑廊道等对坝体应力的影响。2．为什么要对水利枢纽及水工建筑物进行分等分级？如何进行分等分级？答：为了使工程的安全可靠性与其造价的经济合理性恰当地统一起来，水利枢纽及其组成的建筑物要进行分等分级。首先按水利枢纽工程的规模、效益及其在国民经济中的作用进行分等。然后再对各组成建筑物按其所属枢纽的等别、建筑物在枢纽中所起的作用和重要性进行分级。3．水工隧洞主要有哪些作用？答：1）、配合溢洪道泄洪，或作为主要泄洪建筑物泄洪；2）、引水发电、或为灌溉供水、和航运输水；3）、排放水库泥沙；4）、放空水库，用于人防或检修建筑物；5）、施工导流。 一、判断题　　1．水利水电枢纽工程的等级按其在国民经济中的作用划分。（　）　　2．对混凝土重力坝的坝体混凝土进行分区是为了施工方便。（　）　　3．拱坝坝肩的抗滑稳定决定了拱坝的安全。（　）　　4．土石坝的不均匀沉陷主要由坝体土石料密度的不均匀性造成的。（　）　　5．侧槽溢洪道的过堰水流与泄槽轴线方向一致。（　）　　6．水闸的消能措施一般采用挑能消能。（　）　　7．隧洞围岩的弹性抗力与衬砌的刚度无关。（　）　　8．海漫的作用是进一步消减水流剩余能量，保护护坦安全，并调整流速分布，保护河床，防止冲刷。（　）　　9．升船机的作用是利用机械力量将船只送过坝（闸），其耗水量大、运送速度慢、运输能力高。（）　　10．与渡槽相比，倒虹吸管的水头损失较小。（　）二、单项选择题　　1．因为作用于重力坝上游面的水压力呈（　）分布，故其基本剖面是三角形。　　A．三角形B．矩形　　C．梯形D．弧形　　2．土坝坝体由于不均匀沉降而产生（　）。　　A．纵缝B．横缝　　C．水平缝D．A和B　　3．双曲拱坝是指坝体在（　）方向上呈拱形。　　A．水平B．铅直　　C．水平和铅直D．A、B和C均不对 　　4．某水闸用来将超过下游河道安全泄量的洪水泄入分洪区（蓄洪区或滞洪区）或分洪道，这个闸可能是（）。　　A．节制闸B．进水闸　　C．挡潮闸D．分洪闸　　5．水工隧洞回填灌浆的目的是（　）。　　A．提高围岩的强度B．提高围岩的整体性　　C．将衬砌与围岩之间的空隙充填密实D．提高围岩的承载力三、多项选择题　　1．重力坝抗滑稳定分析的目的是核算坝体沿（　）抗滑稳定的安全性能。　　A．坝基面B．坝体内的层面　　C．地基深层软弱结构面D．坝体下游面坡　　2．拱坝坝肩岩体的稳定性主要取决于坝址的（　）。　　A．地质条件B．坝体强度　　C．地形条件D．坝体材料　　3．土石坝中常见的坝体排水形式有（　）。　　A．棱体排水B．水泵排水　　C．排水孔D．综合式排水　　E．褥垫排水F．贴坡排水　　4．水闸的抗滑稳定包括（　）。　　A．地基土的渗流稳定B．闸基土深层滑动稳定　　C．闸室沿基面的抗滑稳定D．消力池的滑动稳定　　5．侧槽溢洪道的泄水槽可选用（　）。　　A．开敞明槽B．隧洞泄水　　C．管道泄水D．渠道 四、填空题　　1．水利工程按其承担的任务可分为：防洪工程、_______、________、________、________、环境水利工程。　　2．扬压力是由上、下游水位差产生的________和下游水深产生的________两部分组成。　　3．重力坝按其结构形式分为：实体重力坝、_________和________三种。　　4．拱坝的应力分析方法有：圆筒法、_______、_______、_______和模型试验法。　　5．土石坝的土质防渗体有：土质心墙、_______、_______三种形式。　　6．水闸的三个主要组成部分是________、_______、________。　　7．岸边溢洪道的类型分为_______、_______、_______、________四种。　　8．侧槽溢洪道一般由控制段、侧槽、_______、_______和尾渠等部分组成。　　9．无压隧洞常用的断面形式有________、_________、圆形。　　10．船闸一般由闸室、________、________几部分组成。　　五、问答题　　1．简述重力坝的优缺点和适用条件？　　2．改善拱座稳定的措施有哪些？　　3．土石坝产生滑坡破坏的原因有哪些？如何改善坝坡的稳定性？　　4．水闸按作用分为几类？其作用是什么？　　5．溢流坝常用的消能方式有哪些？适用条件如何？　　6．无压隧洞常用的断面形式有哪几种？各适用于什么情况？有压隧洞常用什么断面形式？为什么？　　7．水利水电枢纽工程设计常分为哪几个阶段一、判断题1．水利水电枢纽工程的等级按其在国民经济中的作用划分。（　） 　　答案为错误。2．对混凝土重力坝的坝体混凝土进行分区是为了施工方便。（　）　　答案为错误。3．拱坝坝肩的抗滑稳定决定了拱坝的安全。（　）　　答案为错误。4．土石坝的不均匀沉陷主要由坝体土石料密度的不均匀性造成的。（　）　　答案为正确。5．侧槽溢洪道的过堰水流与泄槽轴线方向一致。（　）　　答案为错误。6．水闸的消能措施一般采用挑能消能。（　）　　答案为错误。7．隧洞围岩的弹性抗力与衬砌的刚度无关。（　）　　答案为错误。8．海漫的作用是进一步消减水流剩余能量，保护护坦安全，并调整流速分布，保护河床，防止冲刷。　　（　）　　答案为错误。9．升船机的作用是利用机械力量将船只送过坝（闸），其耗水量大、运送速度慢、运输能力高。（）　　答案为错误。10．与渡槽相比，倒虹吸管的水头损失较小。（　）　　答案为错误。二、单项选择题　　1．因为作用于重力坝上游面的水压力呈（　）分布，故其基本剖面是三角形。　　A．三角形B．矩形 　　C．梯形D．弧形　　答案为A。2．土坝坝体由于不均匀沉降而产生（　）。　　A．纵缝B．横缝　　C．水平缝D．A和B　　答案为B。3．双曲拱坝是指坝体在（　）方向上呈拱形。　　A．水平B．铅直　　C．水平和铅直D．A、B和C均不对　　答案为C。4．某水闸用来将超过下游河道安全泄量的洪水泄入分洪区（蓄洪区或滞洪区）或分洪道，这个闸可能是（）。　　A．节制闸B．进水闸　　C．挡潮闸D．分洪闸　　答案为D。5．水工隧洞回填灌浆的目的是（　）。　　A．提高围岩的强度B．提高围岩的整体性　　C．将衬砌与围岩之间的空隙充填密实D．提高围岩的承载力　　答案为C。三、多项选择题　　1．重力坝抗滑稳定分析的目的是核算坝体沿（　）抗滑稳定的安全性能。　　A．坝基面B．坝体内的层面　　C．地基深层软弱结构面D．坝体下游面坡　　答案为A、C。 2．拱坝坝肩岩体的稳定性主要取决于坝址的（　）。　　A．地质条件B．坝体强度　　C．地形条件D．坝体材料　　答案为A、C。3．土石坝中常见的坝体排水形式有（　）。　　A．棱体排水B．水泵排水　　C．排水孔D．综合式排水　　E．褥垫排水F．贴坡排水　　答案为A、F、E、D。4．水闸的抗滑稳定包括（　）。　　A．地基土的渗流稳定B．闸基土深层滑动稳定　　C．闸室沿基面的抗滑稳定D．消力池的滑动稳定　　答案为B、C。5．侧槽溢洪道的泄水槽可选用（　）。　　A．开敞明槽B．隧洞泄水　　C．管道泄水D．渠道　　答案为A、B。四、填空题　　1．水利工程按其承担的任务可分为：防洪工程、_______、________、________、________、环境水利工程。　　答案为：农田水利工程、水利发电工程、供水与排水工程、船运及港口工程、环境水利工程。2．扬压力是由上、下游水位差产生的________和下游水深产生的________两部分组成。　　答案为：渗透水压力、浮托力。 3．重力坝按其结构形式分为：实体重力坝、_________和________三种。　　答案为：宽缝重力坝、空腹重力坝。4．拱坝的应力分析方法有：圆筒法、_______、_______、_______和模型试验法。　　答案为：纯拱法、拱梁分载法、有限单元法。5．土石坝的土质防渗体有：土质心墙、_______、_______三种形式。　　答案为：土质斜墙、土质斜心墙。6．水闸的三个主要组成部分是________、_______、________。　　答案为：闸室、上游连接段、下游连接段。7．岸边溢洪道的类型分为_______、_______、_______、________四种。　　答案为：正槽溢洪道、侧槽溢洪道、竖井式溢洪道、虹吸式溢洪道。8．侧槽溢洪道一般由控制段、侧槽、_______、_______和尾渠等部分组成。　　答案为：泄槽、消能防冲设施。9．无压隧洞常用的断面形式有________、_________、圆形。　　答案为：圆拱直墙形（城门洞形）、马蹄形断面。10．船闸一般由闸室、________、________几部分组成。　　答案为：上下游闸首、上下游引航道。五、问答题　　1．简述重力坝的优缺点和适用条件？　　答：（1）重力坝的断面大，筑坝材料抗冲击能力强，适用于在坝顶溢流和坝身设置泄水孔，泄洪和施工导流比较容易解决；　　（2）坝体放样，立模和混凝土浇筑及振捣都比较方便，有利于机械化施工。而且由于剖面尺寸大，筑坝材料强度高，耐久性好，因而抵抗水的渗透、冲刷，以及地震和战争破坏能力都比较强，结构简单，施工技术比较容易掌握；　　（3）地形条件对重力坝的影响不大，几乎任何形状的河谷断面均可修建重力坝。因为坝体作用于地基面上的压应力不高，所以对地质条件的要求也较低； 　　（4）由于坝体和坝基接触面较大，受扬压力影响也大。扬压力的作用方向与坝体自重的方向相反，会抵消部分坝体的有效重量，对坝体的稳定和应力情况不利；　　（5）坝体体积大，水泥用量多，温度控制要求严格。2．改善拱座稳定的措施有哪些？　　答：（1）加强地基处理，对不利的节理等进行有效的冲洗和固结灌浆，以提高其抗剪强度；　　（2）加强坝肩岩体的灌浆和排水措施，减少岩体的渗透压力；　　（3）将拱端向岩壁深挖嵌进，以扩大下游的抗滑岩体，也可避开不利的滑裂面。这种做法对增加拱座的稳定性较有效；　　（4）改进拱圈设计，如采用三心拱、抛物线等形式，使拱端推力尽可能趋向正交于岸坡；　　（5）如拱端基岩承载能力较差，可局部扩大拱端或设置推力墩。3．土石坝产生滑坡破坏的原因有哪些？如何改善坝坡的稳定性？　　答：土石坝产生滑坡破坏的原因是坝体抗剪强度太小，坝坡偏陡，滑动土体的滑动力超过抗滑力，或由于坝基土的抗剪强度不足，在一些不利荷载组合下有可能发生坝体或坝体连同部分坝基一起局部滑动的现象，造成失稳；另外，当坝基内有软弱夹层时，也可能发生塑性流动，影响坝的稳定。　　改善坝坡稳定性主要是减小滑动力提高抗滑力。具体方法有：　　（1）提高天土填筑标准，如材料的密实性，使之具有较高的抗剪强度；　　（2）坝脚压重，增加滑体的重量及原滑动体的抗滑力；　　（3）加强防渗、排水措施，进一步降低坝体浸润线和坝基渗透压力，从而降低滑动力；　　（4）加固地基，增加地基的稳定。4．水闸按作用分为几类？其作用是什么？　　答：（1）节制闸：枯水期用以抬高水位以满足上游引水或航运的需要，洪水期控制下泄流量，保证下游河道安全。　　（2）进水闸：用来控制引水流量，以满足灌溉、发电或供水的需要。 　　（3）分洪闸：用来将超过下游河道安全泄量的洪水泄入分洪区或洪道。　　（4）排水闸：用来排除河道两岸低洼地区的涝渍水。当河道内水位上涨时，为防止河水倒灌，又需要关闭闸门。所以这种水闸要能双向挡水且闸底版高程较低。　　（5）挡潮闸：涨潮时关闭，防止海水倒灌；退潮时泻水，双向挡水。　　（6）冲沙闸（排沙闸）：用于排除进水闸、节制闸前或渠系中沉积的泥沙，减少引水水流的含沙量，防止渠道和闸前河道淤积。5．溢流坝常用的消能方式有哪些？适用条件如何？　　答：目前常用的消能形式有：底流式消能、挑流式消能、面流式消能及消力戽消能或联合式消能（宽尾墩—挑流、宽尾墩—消力戽、宽尾墩—消力池等）。其中大多数岩基上的高坝泄水多采用挑流式消能；底流消能适用于中、底坝或岩基较软弱的河道；消力戽适用于尾水较深（通常大于跃后水深），变幅较小，无航运要求且下游河床和两岸有一定抗冲能力的情况；联合消能适用于泄洪量大、河床相对狭窄、下游地质条件差的高、中坝或单一消能形式经济合理性差的情况。联合消能应经水工模型试验验证。6．无压隧洞常用的断面形式有哪几种？各适用于什么情况？有压隧洞常用什么断面形式？为什么？　　答：无压隧洞一般采用城门洞形、马蹄形和圆形断面。城门洞形断面适用于岩层坚硬、垂直山岩压力较大而侧向山岩压力较小时；马蹄形断面适用于岩石风化强烈、胶结不良、通水易散，垂直与侧向围岩压力及开挖断面尺寸均较大时；圆形断面适用于地质条件较差或地下水压力很大时。7．水利水电枢纽工程设计常分为哪几个阶段？　　答：水利枢纽设计常分为：预可行性研究阶段、可行性研究阶段、招标设计阶段、施工详图阶段四个阶段。'
