河海大学考研复试资料水工建筑物拱坝

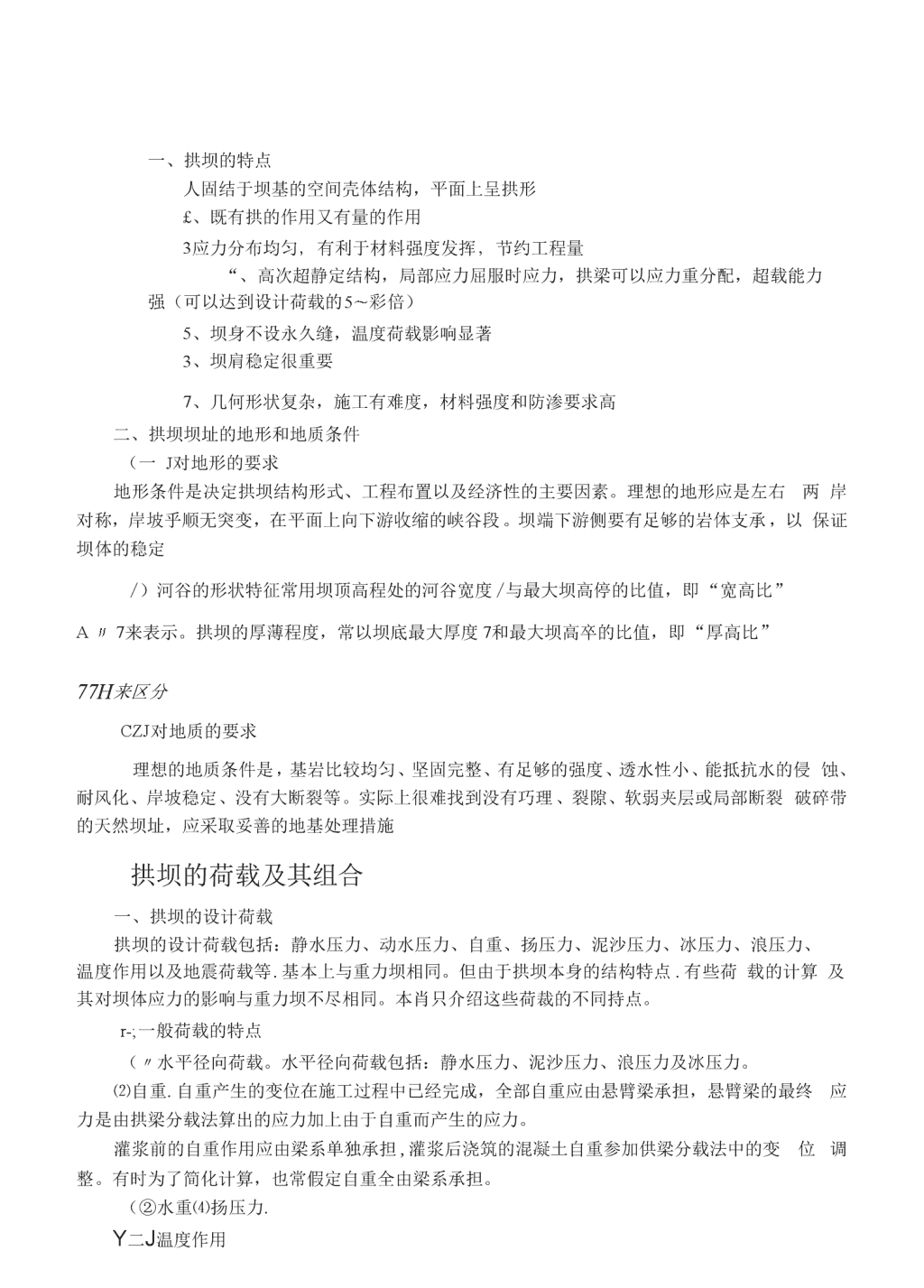

'一、拱坝的特点人固结于坝基的空间壳体结构，平面上呈拱形£、既有拱的作用又有量的作用3应力分布均匀，有利于材料强度发挥，节约工程量“、高次超静定结构，局部应力屈服时应力，拱梁可以应力重分配，超载能力强（可以达到设计荷载的5〜彩倍）5、坝身不设永久缝，温度荷载影响显著3、坝肩稳定很重要7、几何形状复杂，施工有难度，材料强度和防渗要求高二、拱坝坝址的地形和地质条件（一J对地形的要求地形条件是决定拱坝结构形式、工程布置以及经济性的主要因素。理想的地形应是左右两岸对称，岸坡乎顺无突变，在平面上向下游收缩的峡谷段。坝端下游侧要有足够的岩体支承，以保证坝体的稳定/）河谷的形状特征常用坝顶高程处的河谷宽度/与最大坝高停的比值，即“宽高比”A〃7来表示。拱坝的厚薄程度，常以坝底最大厚度7和最大坝高卒的比值，即“厚高比”77H来区分CZJ对地质的要求理想的地质条件是，基岩比较均匀、坚固完整、有足够的强度、透水性小、能抵抗水的侵蚀、耐风化、岸坡稳定、没有大断裂等。实际上很难找到没有巧理、裂隙、软弱夹层或局部断裂破碎带的天然坝址，应采取妥善的地基处理措施拱坝的荷载及其组合一、拱坝的设计荷载拱坝的设计荷载包括：静水压力、动水压力、自重、扬压力、泥沙压力、冰压力、浪压力、温度作用以及地震荷载等.基本上与重力坝相同。但由于拱坝本身的结构特点.有些荷载的计算及其对坝体应力的影响与重力坝不尽相同。本肖只介绍这些荷裁的不同持点。r-;一般荷载的特点（〃水平径向荷载。水平径向荷载包括：静水压力、泥沙压力、浪压力及冰压力。⑵自重.自重产生的变位在施工过程中已经完成，全部自重应由悬臂梁承担，悬臂梁的最终应力是由拱梁分载法算出的应力加上由于自重而产生的应力。灌浆前的自重作用应由梁系单独承担,灌浆后浇筑的混凝土自重参加供梁分载法中的变位调整。有时为了简化计算，也常假定自重全由梁系承担。（②水重⑷扬压力.y二j温度作用 当坝体温度低干封拱温度时，坝轴线收缩，使坝体向下游变位，见图当坝体温度高于封拱温度时，坝轴线伸长，使坝体向上游变位，见图一Q在一般情况下，温降对坝体应力不利；温升将使拱端推力加大.对坝肩岩体稳定不利。（三J地震荷载地震荷载包括：地震惯性力、地谡动水压力和动土压力。三心圆拱由三段圆弧组成,通常是两侧弧段的半径比中间的大，从而可以减小中间弧段的弯短，使压应力分布趋于均匀.改善拱端与两岸的连接条件，更有利于坝用的岩体稳定。当河谷地形不对称时，可采用人工措施使坝体尽可能接近对称，方法有①在较陡的一岸向深处开挖，②在较缓的一岸建造重力墩，③设置垫座及周边缝等。在有的情况下也可采用不对称的双心圆拱布置，拱坝布置基本原则是：坝体轮廓力求简单，避免有任何突变（二J拱端的布置原则（三J坝面倒悬的处理由于上、下层拱困半径及中心角的变化、坝体上游面不能保持直立。这种上、下层的错动距离与其间高差之比称之为倒悬度。大致可归纳为以下几种方式：仍使靠近岸边的坝体上游面维持宜立.这样，河床中部坝体将俯向下游（刃使河床中间的坝体上游面维持直立，而岸边坝体向上游倒悬.见图偃I；f卫协调前两种方案，使河床段坝体稍俯向下游，岸坡段坝体稍向上游倒悬拱坝的应力分祈（一J纯拱法纯拱法假左坝体由若干层独立的水平拱须叠合而成，每层拱由可作为弹性固端拱进行计算。由于纯拱法没有反映拱之间的相互作用，假泄荷载全部由水平拱承担，不符合拱坝的实际受力状况，因而求出的应力一般偏大，尤具对重力拱坝，误差更大。（二J拱梁分载法供梁分载法是将拱坝视为由若干水平供困和竖直悬臂梁组成的空间结构，坝体承受的荷载一部分由拱系承担.一部分由梁系承担，拱和梁的荷载分配由供系和梁系在各交点处变位一致的条件来确定。荷载分配以后，梁是静左结构，应力不难汁算；拱的应力可按纯拱法计算。供冠梁法是一种简化了纳拱梁分载法。它是以拱冠处的一根悬臂梁为代表与若干水平拱作为计算单元进行荷载分配、然后计算拱冠梁及各个拱圈的应力，计算工作量比多拱梁分载法节省很多。供冠梁法可用于大体对称、比较狭窄河谷中的拱坝的初步应力分析。（三J有限元法有限单元法适用性强，可用于解算体形复杂、坝内有较大的中孔或底孔、设有垫座或重力墩以及坝基内有断层、裂隙、软弱夹层的供坝在各种荷载作用下的应力和变形。还可以求解地丧对坝体一一坝基一一库水相互作用的动力反应，是拱坝应力分析的一种有效方法。（四J壳体理论计界方法伍J结构模型试验拱坝的坝身泄水一、拱坝坝身泄水方式拱坝坝身的泄水方式为：自由跌流式、鼻炊挑流式、滑雪道式及坝身泄水孔式等。（-J自由跌流式 适用：对于比较薄的双曲拱坝或小型拱坝，溢梳头部通常采用非真空的标准堰型。这种型式适用于基岩良好，单宽泄洪量较小的情况，且坝下必须设有防护设施。鼻坎挑流式特点：为使泄水跌落点远离坝脚，常在溢流堰顶曲线末端以反弧段连接成为挑流鼻坎。（三J滑雪道式特点：滑雪道式泄洪是拱坝特有的一种泄洪方式，其溢流面由溢流坝顶和与之相连接的泄槽和调流鼻坎组成，而泄槽为坝体轮廓以外的结构部分。优点：挑距较远，泄槽下可布置电站厂房。适用：用于流量大的薄拱坝（四J坝身泄水孔式拱坝的构造二、拱坝分绕与接缝处理拱坝是整体结构.为便于施工期间混凝上散热相降低收缩应力，防止混凝上产生裂缝，需要分段浇筑.各段之间设有收缩缝，在坝体温凝土冷却到年平均气温左右.混凝土充分收缩后，再用水泥浆封填、以保证坝的整体性。类别：收缩缝有横缝和纵缝两类.布置：横缝是半径向的，间距一般取者一20/壬变半径的拱坝中，为了使横缝与半径向一致，必然会形成一个扭曲而。缝内设铅直向的梯形键槽，以提高坝体的抗剪强度。拱坝厚度较薄，一般可不设纵缝.为方便施工，一股采用铅直纵缝.到缝顶附近应缓转与下游坝而正交.避免浇筑块出现尖角。六、垫座与周边缝对于地形不规则的河谷或局部有深槽时，可在基岩与坝体之间设置垫座，在垫座与坝体间形成周边缝。周边缝一般做成二次曲线或卵形曲线，使垫座以上的坝体尽量接近对称。在径向断而上，周边缝多数为圆弧曲线，也有的做成一般弧线，或直线。垫座与周边缝的作用：①改变坝体与坝基面直接连接的边界条件，消除河谷形状和地基地质条件上的缺陷②有利于深入比较选定坝的体形③改善坝体上游面的应力状态，减小上游面的竖向拉应力和弯矩④提前浇筑垫座有利于覆盖和保护基岩七、重力墩适用于：河谷形状不规则，为减小宽高比。避免岸坡的大量开挖；河谷有一岸较平缓，用重力墩与其他坝段伽重力坝或土坝J或岸边溢洪道相连接等情况。'
