《水工建筑物课程设计》-混凝土重力坝设计

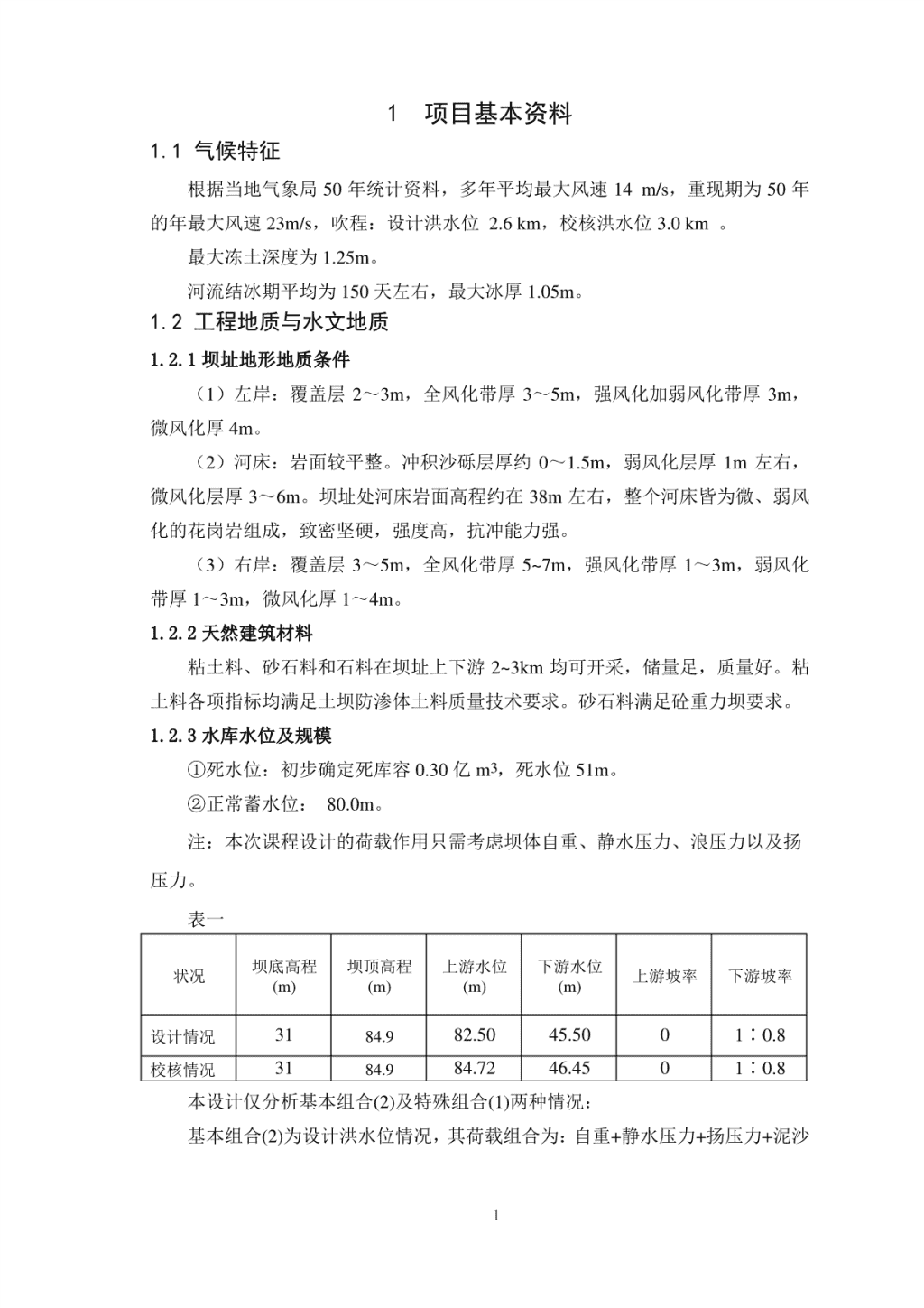

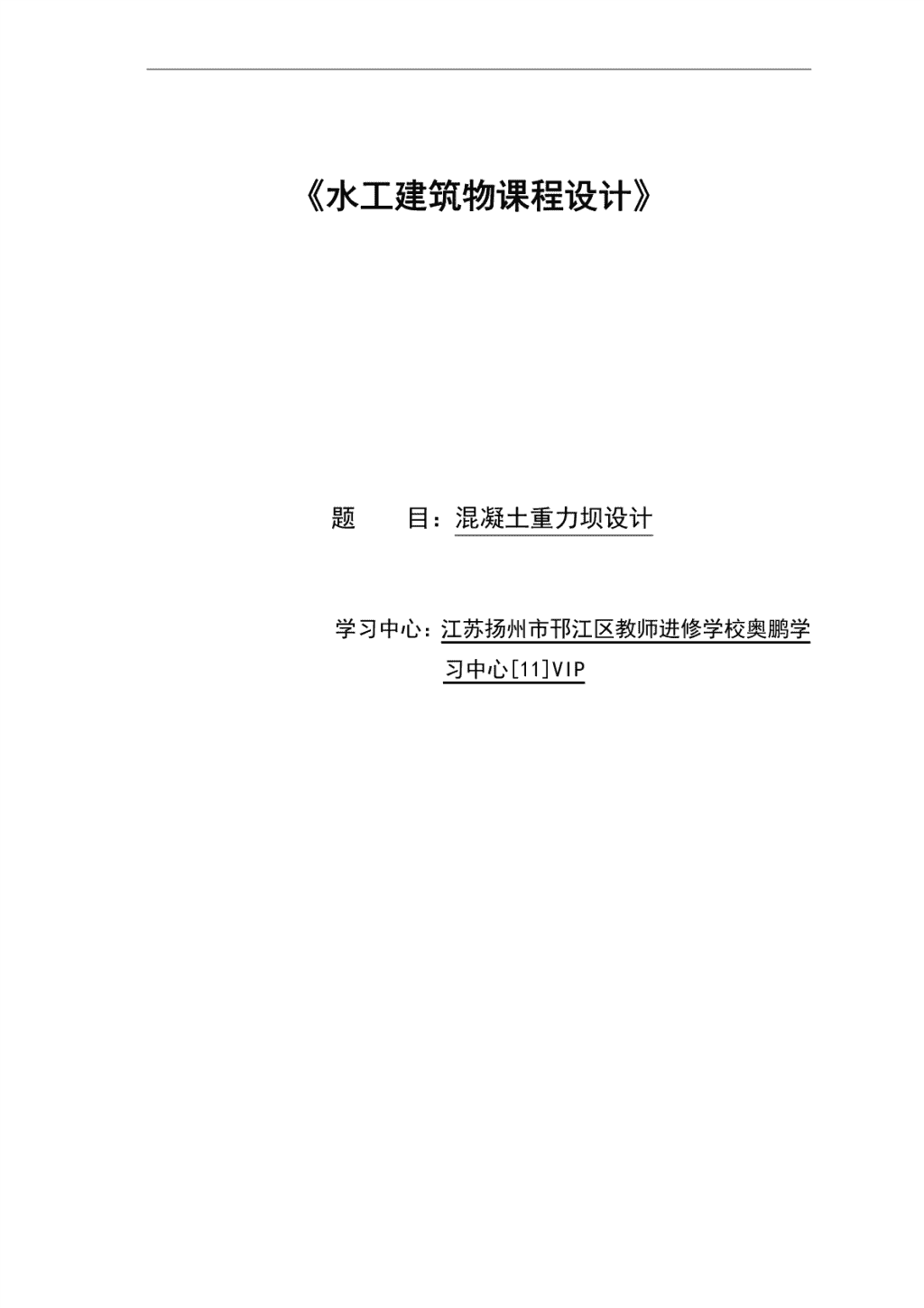

'《水工建筑物课程设计》题目：混凝土重力坝设计学习中心：江苏扬州市邗江区教师进修学校奥鹏学习中心[11]VIP 1项目基本资料1.1气候特征根据当地气象局50年统计资料，多年平均最大风速14m/s，重现期为50年的年最大风速23m/s，吹程：设计洪水位2.6km，校核洪水位3.0km。最大冻土深度为1.25m。河流结冰期平均为150天左右，最大冰厚1.05m。1.2工程地质与水文地质1.2.1坝址地形地质条件（1）左岸：覆盖层2～3m，全风化带厚3～5m，强风化加弱风化带厚3m，微风化厚4m。（2）河床：岩面较平整。冲积沙砾层厚约0～1.5m，弱风化层厚1m左右，微风化层厚3～6m。坝址处河床岩面高程约在38m左右，整个河床皆为微、弱风化的花岗岩组成，致密坚硬，强度高，抗冲能力强。（3）右岸：覆盖层3～5m，全风化带厚5~7m，强风化带厚1～3m，弱风化带厚1～3m，微风化厚1～4m。1.2.2天然建筑材料粘土料、砂石料和石料在坝址上下游2~3km均可开采，储量足，质量好。粘土料各项指标均满足土坝防渗体土料质量技术要求。砂石料满足砼重力坝要求。1.2.3水库水位及规模①死水位：初步确定死库容0.30亿m3，死水位51m。②正常蓄水位：80.0m。注：本次课程设计的荷载作用只需考虑坝体自重、静水压力、浪压力以及扬压力。表一坝底高程坝顶高程上游水位下游水位状况上游坡率下游坡率(m)(m)(m)(m)设计情况3184.982.5045.5001∶0.8校核情况3184.984.7246.4501∶0.8本设计仅分析基本组合(2)及特殊组合(1)两种情况：基本组合(2)为设计洪水位情况，其荷载组合为：自重+静水压力+扬压力+泥沙1 压力+浪压力。特殊组合(1)为校核洪水位情况，其荷载组合为：自重+静水压力+扬压力+泥沙压力+浪压力。1.3大坝设计概况1.3.1工程等级本水库死库容0.3亿m3，最大库容未知，估算约为5亿m3左右。根据现行《水电枢纽工程等级划分及设计安全标准》（DL5180-2003），按水库总库容确定本工程等别为Ⅱ等，工程规模为大（2）型水库。枢纽主要建筑物挡水、泄水、引水系统进水口建筑物为2级建筑物，施工导流建筑物为3级建筑物。1.3.2坝型确定坝型选择与地形、地质、建筑材料和施工条件等因素有关。确定本水库大坝为混凝土重力坝。1.3.3基本剖面的拟定重力坝承受的主要荷载是水压和自重，控制剖面尺寸的主要指标是稳定和强度要求。由于作用于上游面的水压力呈三角形分部，所以重力坝的基本剖面是三角形，根据提供的资料，确定坝底宽度为43.29m（约为坝高的0.8倍），下游边坡m=0.8，上游面为铅直。2 2设计及计算内容2.1坝高计算据大坝特性表资料，坝高H=坝顶高程-坝底高程=84.90-31.00=53.90m,为中坝。2.2挡水坝段剖面设计2.2.1坝顶构造设计坝顶宽度取8%～10%坝高，且不小于3m，设计坝顶宽度取4.80m。坝顶上游设置防浪墙，墙身采用与坝体连成整体的钢筋混凝土结构，高度取1.35m(按设计洪水位计算)，宽度取0.50m,坝顶下游侧设拦杆。2.2.2坝底宽度计算根据大坝特性表资料，坝底宽度T=（84.90-31.00）×0.8=43.12m。2.2.3坝体检查排水廊道、排水管幕设计为了便于检查、观测和排除坝体渗水，在坝体高程65.00处设一检查兼作排水用的廊道，廊道断面采用城门洞形，宽度取1.5m，高度取2.5m，其上游侧至上游坝面的距离取0.05～0.07倍作用水头，且不小于3m，设计取4.00m。为了减小坝体的渗透压力，靠近上游坝面设置排水管幕，排水管幕至上游坝面的距离取1/15～1/25倍作用水头，且不小于2m，设计取3.00m，间距取2.50m，管径取200mm，排水管幕做成铅直，与纵向排水检修廊道相通，渗入排水管的水可汇集到下层纵向廊道，排水管幕上端通至坝顶。2.2.4坝基灌浆排水廊道设计坝基灌浆排水设置在上游坝踵处，廊道上游侧距上游坝面的距离取0.05～0.1倍作用水头，且不小于4～5m，设计取4.0m，廊道断面采用城门洞形，宽度取3.00m，高度取3.50m，廊道上游侧设排水沟，下游侧设排水孔及扬压力观测孔，廊道底面距离基岩面不小于1.5倍廊道宽度，设计取4.00m。为减少坝基渗漏，防止较大渗流对坝基产生渗透破坏，减小坝基底面的防渗扬压力，提高坝体的抗滑稳定性，在廊道上游侧布置一排帷幕灌浆，帷幕灌浆深度取0.05～0.07倍作用水头，帷幕灌浆深度设计取20.00m。灌浆帷幕中心线距上游坝面4.50m。帷幕灌浆必须在浇筑一定厚度的坝体混凝土后进行，灌浆压力表层不宜小于1.0～1.5倍坝前静水头，取60m*10KN/m3=600KPa；在孔低不宜小于2～3倍坝前静水头，取130m*10KN/m3=1300KPa。为了充分降低坝底扬压力和排除基岩渗水，在廊道下游侧布置一排排水孔幕，3 排水孔深度为帷幕灌浆深度的0.4～0.6倍，且坝高50m以上的深度不小于10m，排水孔深度设计取10.00m，孔距取2.50m，孔径取200mm，排水孔略向下游倾斜，与帷幕灌浆成10°交角。排水孔中心线距帷幕中心线2.00m。2.2.5地基处理基岩开挖的边坡必须保持稳定，两岸岸坡尽量开挖成有足够宽度的台阶状，以确保坝体的侧向稳定。对于靠近坝基面的缓倾角软弱夹层，埋藏不深的溶洞、溶浊面应尽量挖除。开挖至距利用岩面0.5～1.0m时，应采用手风钻钻孔，小药量爆破，以免产生裂隙或增大裂隙。遇到易风化的页岩、黏土岩时，应留0.2～0.3m的保护层，待浇筑混凝土前再挖除。坝基应清到比较坚硬完整的完整的岩面，基面平整、水平即可，地基开挖后，在浇筑混凝土前，必须彻底清理、冲洗和修凿,风化、松动、软弱破碎的岩块都要清除干净，突出的尖角要打掉，光滑的岩面要凿毛，并用水冲洗干净，基岩表面不得残留有泥土、石渣、油渍等其它污物，排除基岩面上全部积水，基坑内原有的勘探钻孔、井、洞等均应回填封堵。2.2.6坝体材料分区(1)上、下游最高水位以上坝体表层采用C、W、F厚3.00m的混凝土。154100(2)下游水位变化区的坝体表层采用C、W、F厚3.00m的混凝土。158200(3)上、下游最低水位以下坝体表层采用C、W、F厚3.00m的混凝土。2010100(4)坝体靠近基础的底部采用C、W、F厚8.00m的混凝土，满足强度要求。2010200(5)坝体内部采用C、W低热混凝土。1024 2.3挡水坝段荷载计算本设计荷载仅分析基本组合(2)及特殊组合(1)两种情况。2.3.1荷载基本组合(2)为设计洪水位情况，其荷载组合为：自重+静水压力+扬压力+泥沙压力+浪压力。4.8设计82.72Pw78.90W11H1:0.8P2死水位51.00W2设计45.50QPS12PHS3P2P31.00S243.126.50U1H2rwU3U2H1HrwrwU4a设计洪水位坝体尺寸与荷载（m）(1)自重。坝体断面分为一个三角形和一个矩形分别计算，混凝土容重采用24KN/m3，因廊道尺寸较小，计算自重时不考虑。(2)静水压力。静水压力包括上下游的水平水压力和下游斜坡上的垂直水压力。(3)扬压力。坝踵处的扬压力强度为γH，排水孔线上为γH+γ△H，ω1ω2ω坝址处为γH，其间均以直线连接，扬压力折减系数=0.25。ω2(4)泥沙压力。大坝迎水面前泥沙的淤积高度计算至死水位51m，大坝迎水面前泥沙的淤积高度h=51.0-31.0=20.0m，水平泥沙压力在垂直方向上呈三角形分布，s泥沙干重度γ取13.5KN/m3，孔隙率n取0.42，内摩擦角φ取18°，泥沙的浮sds重度γ=γ-(1-n)γ=13.5-(1-0.42)×10=7.7KN/m3。单位长度大坝迎水面上的sbsdω5 水平泥沙压力值按公式P=1/2γh2tan2（45°-φ/2）。坝址处河床岩面高程约sksbss在38m左右，大坝背水面前泥沙的淤积高度h=38.00-31.00=7.00m，除计算水平泥s沙压力外还应计算竖直泥沙压力，其值按泥沙浮重度与泥沙体积的乘积求得。(5)浪压力。计算风速取重现期为50年的年最大风速23m/s，风区长度取2600m，按鹤地水库试验公式gh/v2=0.00625v(1/6)(gD/v2)(1/3)和gL/v2=0.0386(gD/v2)(1/2)2%000m00计算得累积频率为2%的波高h=2.07m，平均波长L=14.45m，经查表求得2%mh=2.25m。1%使波浪破碎的临界水H=L/(4π)ln[(L+2πh)/(L-2πh)]=5.19m。crmm1%m1%因为坝前水深H=82.50-31.00=51.50m，H＞H和H＞L/2，发生深水波，单位crm长度大坝迎水面上的浪压力值按公式P=1/4γLh+h)计算。wkωm(1%z波浪中心至计算静水位的高度h=πh2/Lcth(πH/L)=1.10m。z1%mm防浪墙顶高程为：82.50+h+h+h=82.5+2.25+1.10+0.40=86.25m。1%zc上述荷载计算见计算表。重力坝基本荷载组合计算表垂直力(kN)水平力(kN)力矩(kN.m)荷载计算式对坝底截面形心力臂(m)↑↓→←↙+↘-W4.8*53.9*24620921.56-2.4=19.161189641自重W1/2*47.9*38.32*24220262/3*38.32-21.56=3.99878842P1/2*51.52*10132611/3*51.5=17.172276911水压力P1/2*14.52*1010511/3*14.5=4.8350762Q1/2*0.8*14.52*1084121.56-1/3*0.8*14.5=17.6914877u14.5*43.12*1062520001u1/2*36.62*0.25*37*1016942/3*36.62-21.56=2.8548282扬压力u0.25*37*6.5*1060121.56-1/2*6.5=18.31110043u1/2(1-0.25)*37*6.5*1090221.56-1/3*6.5=19.39174904P1/2*7.7*20.02*tan2368131/3*20=6.675423s1泥沙压力P1/2*7.7*72*tan2361001/3*7=2.33233s2P1/2*7.7*0.8*7215121.56-0.8*7/3=19.692973s31/4*10*14.45*38251.5-14.45/2+（14.45/218260浪压力P（14.45/2+1.1+2.25）+1.1+2.25）/3=47.80w-1/8*10*14.45226151.5-2/3*14.45=41.8710928944929227144561412223085302546合计19778↓13044→79461↘6 2.3.2荷载特殊组合(1)为校核洪水位情况，其荷载组合为：自重+静水压力+扬压力+泥沙压力+浪压力。4.8校核84.72Pw78.901H1:0.8P2死水位51.00W2校核46.45Q2HPS1PP2S3P31.00S243.126.50U1H2rwU3U2H1HrwU4rwa校核洪水位坝体尺寸与荷载（m）(1)自重。坝体断面分为一个三角形和一个矩形分别计算，混凝土容重采用24KN/m3，因廊道尺寸较小，计算自重时不考虑。(2)静水压力。静水压力包括上下游的水平水压力和下游斜坡上的垂直水压力。(3)扬压力。坝踵处的扬压力强度为γH，排水孔线上为γH+γ△H，ω1ω2ω坝址处为γH，其间均以直线连接，扬压力折减系数=0.25。ω2(4)泥沙压力。大坝迎水面前泥沙的淤积高度计算至死水位51m，大坝迎水面前泥沙的淤积高度h=51.00-31.00=20.00m，水平泥沙压力在垂直方向上呈三角形s分布，泥沙干重度γ取13.5KN/m3，孔隙率n取0.42，内摩擦角φ取18°，泥sds沙的浮重度γ=γ-(1-n)γ=13.5-(1-0.42)×10=7.7KN/m3。单位长度大坝迎水sbsdω面上的水平泥沙压力值按公式P=1/2γh2tan2（45°-φ/2）。坝址处河床岩面sksbss高程约在38m左右，大坝背水面前泥沙的淤积高度h=38.00-31.00=7.00m，除计算s水平泥沙压力外还应计算竖直泥沙压力，其值按泥沙浮重度与泥沙体积的乘积求得。7 (5)浪压力。计算风速取多年平均最大风速14m/s，风区长度取3000m，按鹤地水库试验公式gh/v2=0.00625v(1/6)(gD/v2)(1/3)和gL/v2=0.0386(gD/v2)(1/2)计算得2%000m00累积频率为2%的波高h=1.03m，平均波长L=9.45m，经查表求得h=1.12m。2%m1%使波浪破碎的临界水H=L/(4π)ln[(L+2πh)/(L-2πh)]=1.45m。crmm1%m1%因为坝前水深H=84.72-31.00=53.72m，H＞H和H＞L/2，发生深水波，单位crm长度大坝迎水面上的浪压力值按公式P=1/4γLh+h)计算。wkωm(1%z波浪中心至计算静水位的高度h=πh2/Lcth(πH/L)=0.42m。z1%mm防浪墙顶高程为：84.72+h+h+h=84.72+1.12+0.42+0.30=86.56m。大坝特1%zc性表资料提供的坝顶高程不足。上述荷载计算见计算表。重力坝特殊荷载组合计算表垂直力(kN)水平力(kN)力矩(kN.m)荷载计算式对坝底截面形心力臂(m)↑↓→←↙+↘-W4.8*53.9*24620921.56-2.4=19.161189641自重W1/2*47.9*38.32*24220262/3*38.32-21.56=3.99878842P1/2*53.722*10144291/3*53.72=17.912584231水压力P1/2*15.452*1011941/3*15.45=5.1561492Q1/2*0.8*15.452*1095521.56-1/3*0.8*15.45=17.4416655u15.45*43.12*1066620001u1/2*36.62*0.25*38.27*1017522/3*36.62-21.56=2.8549932扬压力u0.25*38.27*6.5*1062221.56-1/2*6.5=18.31113893u1/2(1-0.25)*38.27*6.5*1093321.56-1/3*6.5=19.39180914P1/2*7.7*20.02*tan2368131/3*20=6.675423s1泥沙压力P1/2*7.7*72*tan2361001/3*7=2.33233s2P1/2*7.7*0.8*7215121.56-0.8*7/3=19.692973s31/4*10*9.45*14853.72-9.45/2+（9.45/27560浪压力P（9.45/2+0.42+1.12）+0.42+1.12）/3=51.08w-1/8*10*9.45253.72-2/3*9.45=47.425311112996929341153901406218541325507合计19372↓13984→106966↘2.3.3挡水坝段荷载计算成果本设计荷载仅分析基本组合(2)及特殊组合(1)两种情况，荷载组合作用计算成果见表二和表三。表二：坝体基本荷载组合作用计算成果8 垂直力(kN)水平力(kN)对坝底力矩(kN.m)截面形荷载心力臂↑↓→←(m)↙+↘-W620919.161189641自重W220263.99878842P1326117.172276911水压力P10514.8350762Q84117.6914877u62520001u16942.8548282扬压力u60118.31110043u90219.39174904P8136.675423s1泥沙压力P1002.33233s2P15119.692973s338247.8018260浪压力P26141.8710928w944929227144561412223085302546合计19778↓13044→79461↘表三：坝体特殊荷载组合作用计算成果表垂直力(kN)水平力(kN)对坝底力矩(kN.m)截面形荷载心力臂↑↓→←(m)↙+↘-W620919.161189641自重W220263.99878842P1442917.912584231水压力P11945.1561492Q95517.4416655u66620001u17522.8549932扬压力u62218.31113893u93319.39180914P8136.675423s1泥沙压力P1002.33233s2P15119.692973s314851.087560浪压力Pw47.425311112996929341153901406218541325507合计19372↓13984→106966↘9 2.4挡水坝段建基面抗滑稳定计算沿坝轴线方向取1m长进行抗滑稳定分析计算。2.4.1荷载基本组合(2)为设计洪水位情况，其荷载组合为：自重+静水压力+扬压力+泥沙压力+浪压力。参照类似工程资料，微、弱风化的花岗岩抗剪断摩擦系数及黏聚力分别取f′=0.85，C′=0.65MPa，基岩允许抗压强度取1430KPa。建基面抗滑稳定根据抗抗剪断强度公式计算得：K′=(f′∑W+C′A)/∑P=(0.85*19778+650*43.12)/13044=3.44＞[K′]=3.0，满足抗滑稳定要求。2.4.2荷载特殊组合(1)为校核洪水位情况，其荷载组合为：自重+静水压力+扬压力+泥沙压力+浪压力。参照类似工程资料，微、弱风化的花岗岩抗剪断摩擦系数及黏聚力分别取f′=0.85，C′=0.65MPa，基岩允许抗压强度取1430KPa。建基面抗滑稳定根据抗抗剪断强度公式计算得：K′=(f′∑W+C′A)/∑P=(0.85*19372+650*43.12)/13984=3.18＞[K′]=2.5，满足抗滑稳定要求。2.5挡水坝段建基面边缘应力计算和强度校核2.5.1荷载基本组合(2)为设计洪水位情况，其荷载组合为：自重+静水压力+扬压力+泥沙压力+浪压力。(1)当计入扬压力时，建基面上、下游边缘垂直正应力分别为：δu=∑W/B+6∑M/B2=19778/43.12+6*（-79461）/43.122=202.27(KPa)＞0，满y足要求。δd=∑W/B-6∑M/B2=19778/43.12-6*（-79461）/43.122=715.09(KPa)＜1430Kpa，y满足抗压强度要求。(2)当计入扬压力时，建基面上、下上游面剪应力分别为：τu=(P-Pu-δu)m=(51.5*10-51.5*10-202.27)*0=0(KPa)。uy1τd=(δd+Pd-P′)m=(715.09+14.5*10-14.5*10)*0.8=572.07(KPa)，满足要求。yu2(3)当计入扬压力时，建基面上、下游边缘水平正应力分别为：δu=(P-Pu)-(P-Pu-δu)m2=(51.5*10-51.5*10)-(51.5*10-51.5*10-202.27)*0xuuy1=0(KPa)。δd=(P′-Pd)+(δd+Pd-P′)m2=(14.5*10-14.5*10)+(715.09+14.5*10xuyu2-14.5*10)*0.82=457.66(KPa)，满足要求。10 (4)当计入扬压力时，建基面上、下游上游边缘主应力分别为：δu=(1+m2)δu-(P-Pu)m2=(1+0)*202.27-(51.5*10-51.5*10)*0=202.27(KPa)，11yu1满足要求。δu=P-Pu=51.5*10-51.5*10=0(KPa)。2uδd=(1+m2)δd-(P′-Pd)m2=(1+0.82)*715.09-(14.5*10-14.5*10)*0.8212yu2=1172.75(KPa)，满足要求。δd=P′-Pd=14.5*10-14.5*10=0(KPa)。2u(5)当不计入扬压力时，建基面上、下游边缘垂直正应力分别为：δu=∑W/B+6∑M/B2=29227/43.12+6*（-46139）/43.122=528.92(KPa)＞0，满y足要求。δd=∑W/B-6∑M/B2=29227/43.12-6*（-46139）/43.122=826.69(KPa)＜1430Kpa，y满足抗压强度要求。(6)当不计入扬压力时，建基面上、下上游面剪应力分别为：τu=(Pu-δu)m=(51.5*10-528.92)*0=0(KPa)。y1τd=(δd–Pd)m=(826.69-14.5*10)*0.8=545.35(KPa)，满足要求。y2(7)当计入扬压力时，建基面上、下游边缘水平正应力分别为：δu=Pu-(Pu-δu)m2=51.5*10-(51.5*10-528.92)*0=515.00(KPa)，满足要求。xy1δd=Pd+(δd-Pd)m2=14.5*10+(826.69-14.5*10)*0.82=581.28(KPa)，满足要求。xy2(8)当不计入扬压力时，建基面上、下游上游边缘主应力分别为：δu=(1+m2)δu-Pu*m2=(1+0)*528.92-(51.5*10-51.5*10)*0=528.92(KPa)，满11y1足要求。δu=P=51.5*10=515.00(KPa)，满足要求。2δd=(1+m2)δd-Pd*m2=(1+0.82)*826.69-14.5*10*0.82=1262.97(KPa)，满足要12y2求。δd=P′=14.5*10=145.00(KPa)，满足要求。22.5.2荷载特殊组合(1)为校核洪水位情况，其荷载组合为：自重+静水压力+扬压力+泥沙压力+浪压力。(1)当计入扬压力时，建基面上、下游边缘垂直正应力分别为：δu=∑W/B+6∑M/B2=19372/43.12+6*（-106966）/43.122=104.08(KPa)＞0，满y足要求。δd=∑W/B-6∑M/B2=19372/43.12-6*（-106966）/43.122=794.43(KPa)＜y1430KPa，满足抗压强度要求。11 (2)当计入扬压力时，建基面上、下上游面剪应力分别为：τu=(P-Pu-δu)m=(53.72*10-53.72*10-104.08)*0=0(KPa)。uy1τd=(δd+Pd-P′)m=(794.43+15.45*10-15.45*10)*0.8=635.54(KPa)，满足要yu2求。(3)当计入扬压力时，建基面上、下游边缘水平正应力分别为：δu=(P-Pu)-(P-Pu-δu)m2=(53.72*10-53.72*10)-(53.72*10-53.72*10-xuuy1104.08)*0=0(KPa)。δd=(P′-Pd)+(δd+Pd-P′)m2=(15.45*10-15.45*10)+(794.43+15.45*10xuyu2-15.45*10)*0.82=508.44(KPa)，满足要求。(4)当计入扬压力时，建基面上、下游上游边缘主应力分别为：δu=(1+m2)δu-(P-Pu)m2=(1+0)*104.08-(53.72*10-53.72*10)*0=104.0811yu1(KPa)，满足要求。δu=P-Pu=53.72*10-53.72*10=0(KPa)。2uδd=(1+m2)δd-(P′-Pd)m2=(1+0.82)*794.43-(15.45*10-15.45*10)*0.8212yu2=1302.87(KPa)，满足要求。δd=P′-Pd=15.45*10-15.45*10=0(KPa)。2u(5)当不计入扬压力时，建基面上、下游边缘垂直正应力分别为：δu=∑W/B+6∑M/B2=29341/43.12+6*（-72493）/43.122=446.52(KPa)＞0，满y足要求。δd=∑W/B-6∑M/B2=29341/43.12-6*（-72493）/43.122=914.38(KPa)＜1430Kpa，y满足抗压强度要求。(6)当不计入扬压力时，建基面上、下上游面剪应力分别为：τu=(Pu-δu)m=(53.72*10-446.52)*0=0(KPa)。y1τd=(δd–Pd)m=(914.38-15.45*10)*0.8=607.90(KPa)，满足要求。y2(7)当计入扬压力时，建基面上、下游边缘水平正应力分别为：δu=Pu-(Pu-δu)m2=53.72*10-(53.72*10-446.52)*0=537.20(KPa)，满足要求。xy1δd=Pd+(δd-Pd)m2=15.45*10+(914.38-15.45*10)*0.82=640.82(KPa)，满足要xy2求。(8)当不计入扬压力时，建基面上、下游上游边缘主应力分别为：δu=(1+m2)δu-Pu*m2=(1+0)*446.52-(53.72*10-53.72*10)*0=446.52(KPa)，11y1满足要求。δu=P=53.72*10=537.20(Kpa)，满足要求。2δd=(1+m2)δd-Pd*m2=(1+0.82)*914.38-15.45*10*0.82=1400.70(KPa)，满足12y212 要求。δd=P′=15.45*10=154.50(KPa)，满足要求。22.5.3挡水坝段坝体稳定应力计算计算成果本设计荷载仅分析基本组合(2)及特殊组合(1)两种情况，坝体稳定应力计算成果见表四，正常工况考虑自重+静水压力+扬压力+泥沙压力+浪压力，非正常工况不计入扬压力。表四:坝体稳定应力计算成果表挡水坝段建基面处设计(KP)校核(KP)抗滑稳定安全系数K′3.443.18a.上游边缘垂直正应力207.27104.08正常工况b.下游边缘垂直正应力715.09794.43下边缘应c.上游面剪应力00力d.下游面剪应力572.07635.54e.上游边缘水平正应力515.00537.20非正常工f.下游边缘水平正应力581.28640.82况下边缘g.上游边缘主应力δu=528.92;δu=515.00δu=446.52;δu=537.20应力1212h.下游边缘主应力δd=1262.97;δd=145.00δd=1400.70;δd=154.50121213'
