预应力混凝土连续梁桥满堂支架施工设计毕业设计

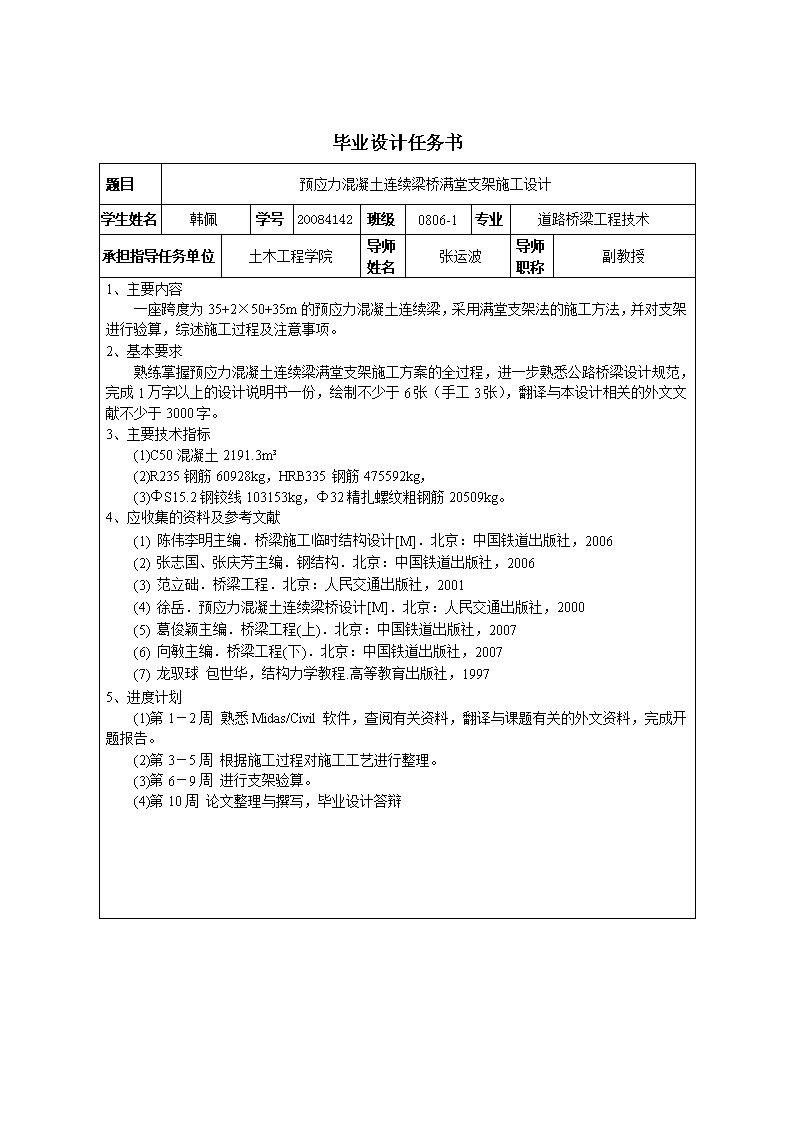

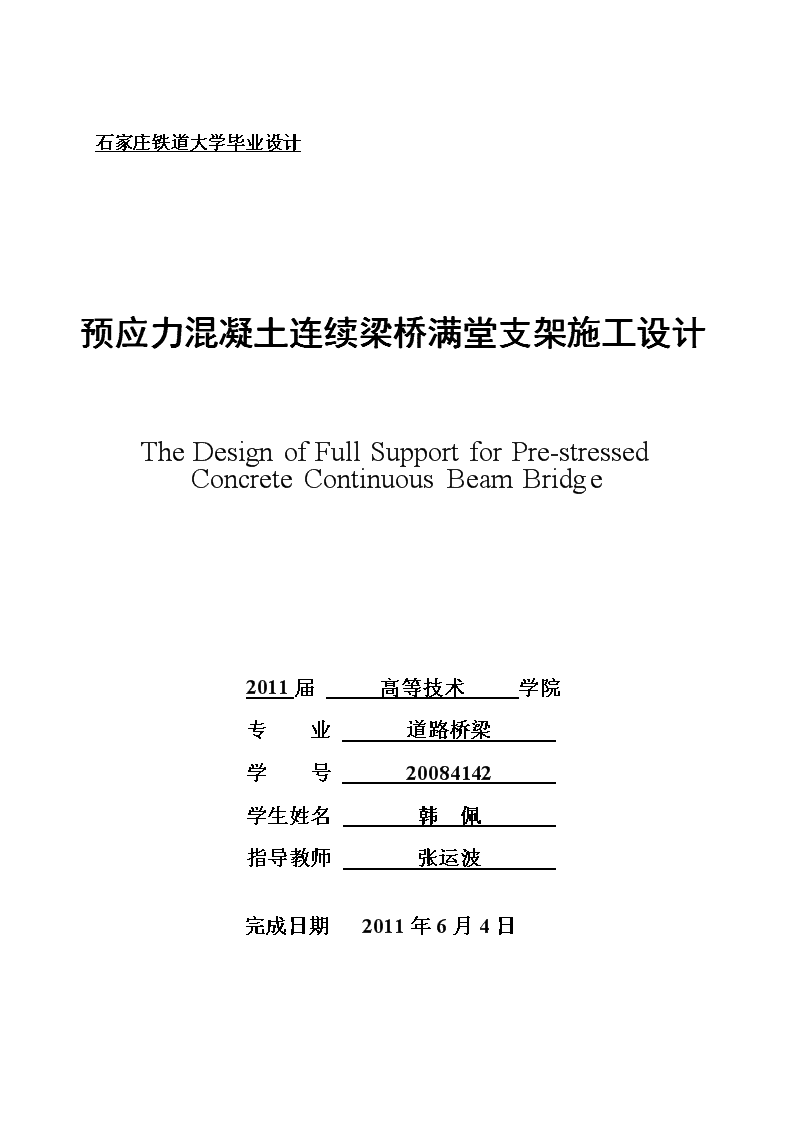

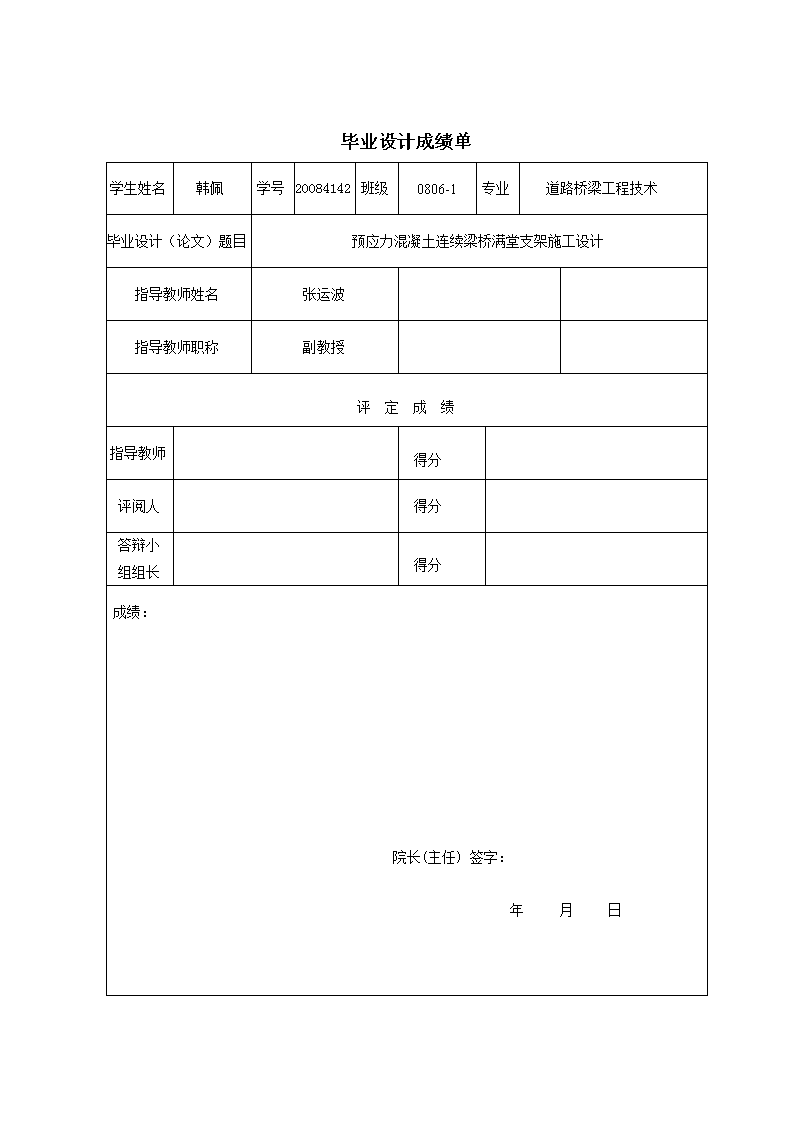

'石家庄铁道大学毕业设计石家庄铁道大学毕业设计预应力混凝土连续梁桥满堂支架施工设计TheDesignofFullSupportforPre-stressedConcreteContinuousBeamBridge2011届高等技术学院专业道路桥梁学号20084142学生姓名韩佩指导教师张运波完成日期2011年6月4日 石家庄铁道大学毕业设计毕业设计成绩单学生姓名韩佩学号20084142班级0806-1专业道路桥梁工程技术毕业设计（论文）题目预应力混凝土连续梁桥满堂支架施工设计指导教师姓名张运波指导教师职称副教授评定成绩指导教师得分评阅人得分答辩小组组长得分成绩：院长(主任)签字：年月日 毕业设计任务书题目预应力混凝土连续梁桥满堂支架施工设计学生姓名韩佩学号20084142班级0806-1专业道路桥梁工程技术承担指导任务单位土木工程学院导师姓名张运波导师职称副教授1、主要内容一座跨度为35+2×50+35m的预应力混凝土连续梁，采用满堂支架法的施工方法，并对支架进行验算，综述施工过程及注意事项。2、基本要求熟练掌握预应力混凝土连续梁满堂支架施工方案的全过程，进一步熟悉公路桥梁设计规范，完成1万字以上的设计说明书一份，绘制不少于6张（手工3张），翻译与本设计相关的外文文献不少于3000字。3、主要技术指标(1)C50混凝土2191.3m³(2)R235钢筋60928kg，HRB335钢筋475592kg，(3)ФS15.2钢铰线103153kg，Ф32精扎螺纹粗钢筋20509kg。4、应收集的资料及参考文献(1)陈伟李明主编．桥梁施工临时结构设计[M]．北京：中国铁道出版社，2006(2)张志国、张庆芳主编．钢结构．北京：中国铁道出版社，2006(3)范立础．桥梁工程．北京：人民交通出版社，2001(4)徐岳．预应力混凝土连续梁桥设计[M]．北京：人民交通出版社，2000(5)葛俊颖主编．桥梁工程(上)．北京：中国铁道出版社，2007(6)向敏主编．桥梁工程(下)．北京：中国铁道出版社，2007(7)龙驭球包世华，结构力学教程.高等教育出版社，19975、进度计划(1)第1－2周熟悉Midas/Civil软件，查阅有关资料，翻译与课题有关的外文资料，完成开题报告。(2)第3－5周根据施工过程对施工工艺进行整理。(3)第6－9周进行支架验算。(4)第10周论文整理与撰写，毕业设计答辩 毕业设计开题报告题目预应力混凝土连续梁桥满堂支架施工设计专业道路桥梁工程技术班级高0806-1学生姓名韩佩一、选题背景预应力混凝土连续梁桥由于结构受力性能好、施工方便、养护费用少、行车平顺舒适、造型简洁美观、养护工程量小、抗震能力强等优点在工程上被大量采用。我国的建造预应力混凝土连续梁桥的施工方法很多，常用的施工方法有：支架就地浇注施工、悬臂施工、逐孔施工、和顶推施工。但本文主要讲述并应用满堂支架法。满堂支架法进行预应力箱梁施工是一种安全、可靠、成熟的施工方法。自从悬臂施工法问世以来，满堂支架施工法由于施工周期长、耗用钢材、木材量较大等缺点而逐渐减少，一般用于中小跨径的桥或为交通不便的边远地区采用。但近年来随着桥梁多样化的发展，斜桥、弯桥、异形桥的不断出现，在其他施工方法都比较困难或经过比较施工方便、费用较低时，采用满堂支架施工显示出一定的优势，也有在中、大跨径桥梁中采用满堂支架施工方法。满堂支架就地浇注施工为：在支架安装模板、绑扎、安装钢筋骨架、预留孔道，在现场浇注混凝土并施加预应力的方法。预应力混凝土连续梁桥采用就地满堂支架浇筑施工，需要在连续梁桥的一联各跨均设支架，一联施工完成后，整联卸落支架。因此，结构在施工中不存在体系转换，不产生恒载徐变二次矩。满堂支架就地浇注施工具有以下特点：(1)施工平稳可靠，不需要大型起重设备；(2)桥梁整体性好，施工中无体系转换，不产生恒载徐变二次力，施工方便；(3)需要大量施工支架，跨河搭设影响通航与泄洪，跨路搭设影响交通；(4)施工期长，施工费用高，施工场地占用大，施工管理复杂。混凝土浇筑方式是支架施工的另一关键。以大跨径预应力混凝土箱形截面连续梁桥为例，混凝土浇筑可分多种进行。一种是水平分层浇筑、即先浇筑底板，待达到一定强度后浇筑腹板，最后浇筑顶板。该方法用于工程较大时，各部位还可分数次浇筑。另一种是分段施工法，即跟据施工能力，每隔20~45m设置连接缝，该连接缝一般设在梁的弯矩较小区域，连接缝宽1m，待各段混凝土浇筑后在连接缝处合龙。本文主要解决以下三个问题：(1)满堂支架及支撑计算。(2)制定满堂支架的比较合理施工方案。(3)对预应力混凝土连续梁进行全面的受力和变形分析，以及其整体结构的稳定性分析。二、预期达到的目标毕业设计的在于培养毕业生的综合能力，它是土木工程专业培养计划中最后的一个主要教学环节，也是最重要的综合性实践教学环节。毕业设计要求学生关注学术动态，充分的了解国内外桥梁现状的发展和趋势，并灵活的运用大学所学的基础课和专业课知识，结合相关设计规范，在指导老师的指导下，独立的完成一个专业课程的设计工作。三、研究内容 本工程为广西岑兴高速公路容县连接线绣江大桥，里程LK1+297—LK1+723.35，全长426.35m，采用4×25+3×25+（35+2×50+35）+3×25m跨径。主桥上构为35+2×50+35m单箱室预应力混凝土变截面连续箱梁，采用满堂支架整体现浇一次落架的施工方法。桥位区属河流冲积准平原地貌，桥址处河道较顺直，呈宽阔∪字形，水面宽约180m，水位73.48m，本桥主桥7～10#跨位于绣江河道内，10～11#跨部分位于河岸上，现浇箱梁满堂支架采用钢管桩架工字钢搭设碗扣支架的方案。了解连续梁桥设计及施工辅助设施设计、设计方法及主要的分析计算步骤。其次，本设计主要是应用Midas/Civil软件对主梁进行设计，需学习掌握Midas/Civil软件四、应收集的资料及参考文献。1、《桥梁悬臂施工与设计》雷俊卿主编，人民交通出版社。2、《预应力混凝土桥梁分段施工和设计》（美）小沃尔特·波多尔尼，(法)J.M.米勒尔著，人民交通出版社。3、《洛河预应力砼箱形连续梁公路桥设计施工经验》河北省交通规划设计院等编，人民交通出版社。4、《悬臂浇筑预应力混凝土连续梁桥》张继尧,王昌将编著，人民交通出版社。5、《桥梁计算示例集:预应力混凝土刚架桥》徐光辉主编，人民交通出版社。6、《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTGD62-2004，中华人民共和国交通部发布，人民交通出版社。五、进度计划(1)第1－2周熟悉Midas/Civil软件，查阅有关资料，翻译与课题有关的外文资料，完成开题报告。(2)第3－4周实习。(3)第5－6周完成截面选择，计算恒载、活载内力计算，初步估算预应力钢束总数。(4)第7－9周根据施工过程对每个阶段进行配筋。(5)第10－13周进行截面验算，调整预应力钢束直到满足规范要求。(6)第14周论文整理与撰写。(7)第15周毕业设计答辩。指导教师签字时间2011年月日 摘要满堂支架作为建筑、桥梁结构施工以及作为支撑的施工工具，已广泛应用于土木工程等各个领域。在现浇箱梁的施工中，由于现浇箱梁在施工时支架的承载力非常大，为了支架施工中安全性、经济性，支架的布置搭设必须合理，所以支架的承载分析就极为重要。本文以绣江大桥建设为例,对此混凝土连续梁桥采用满堂支架施工设计方法，运用科学技术选择经济、合理、安全的支架支撑方案的方法对荷载分析、稳定性验算和支架预压方案进行设计。首先找出满堂支架的最不利受力工况，并对其进行刚度、稳定性验算。其次分别验算纵向、横向工字钢的弯矩正应力、支座剪应力、挠度变形和刚度。了解其他施工工艺和施工过程，明确相关技术规范，注意施工过程中可能出现的问题。关键词：满堂支架箱梁荷载分析 AbstractFullspaceSupportforbuilding,constructionandbridgeconstructionasasupporttool,hasbeenwidelyusedincivilengineeringandotherfields.Intheboxgirderconstruction,thecapacityofthebridgebearingintheconstructionisverylarge.Inordertosupportthesecurity，economicofconstruction，theerectionofthescaffoldisnecessaryandreasonable,sotheloadofsupportisextremelyimportant.TaketheconstructionofXiujiangRiverBridgeforexample,thisconcretecontinuousbeambridgeconstructionwithFullSpaceSupportdesign.Choosetousescienceandtechnologyeconomy,reasonableandsafemethodofstentsupportprogramsloadanalysis,stabilitycheckingandstentdesignofpre-pressprogram.FirstidentifythemostunfavorableFullSupporttheforces,andcheckitsstiffnessandstability.FollowingcheckingtheverticalandhorizontalI-beam"sbendingnormalstress,bearingshearstress,deflectionandstiffness.Learnaboutotherconstructiontechniquesandconstructionprocess,specificallyrelatedtotechnicalspecifications.Attentiontothequestionduringtheconstructionprocessmayarise.Keywords:fullspacesupportboxgirderloadanalyse '
