堤防填筑建筑施工组织设计及对策

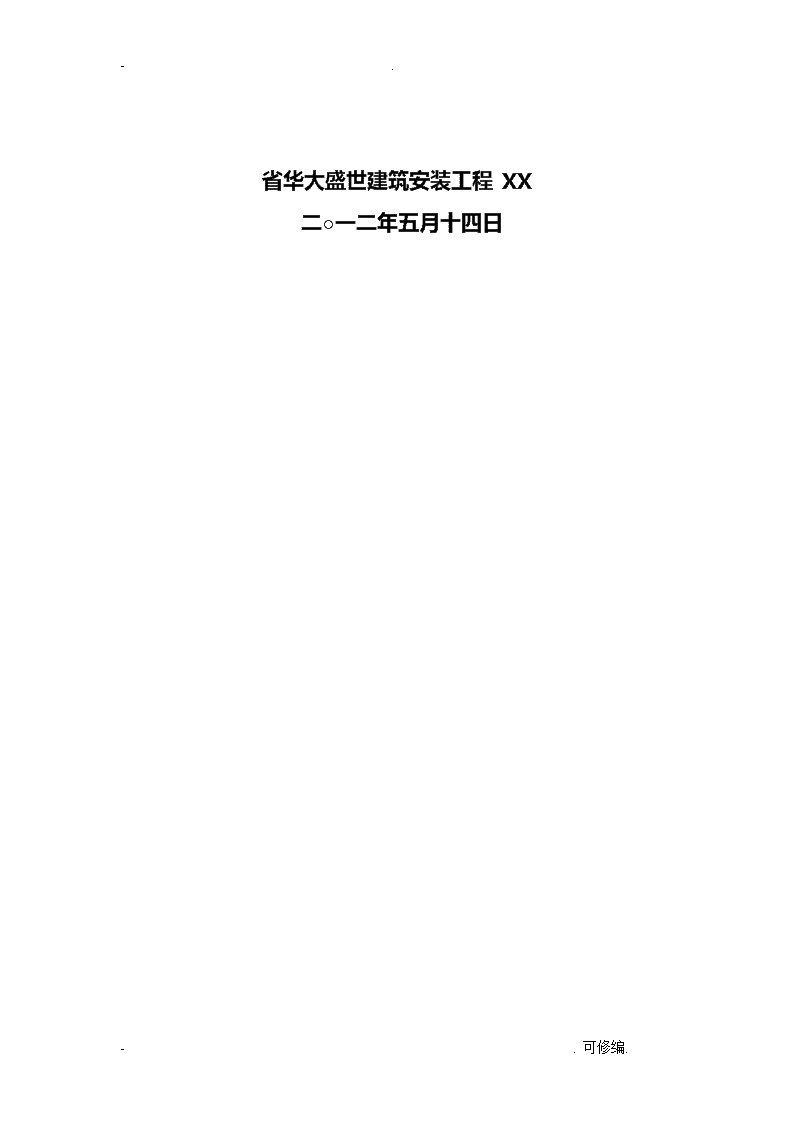

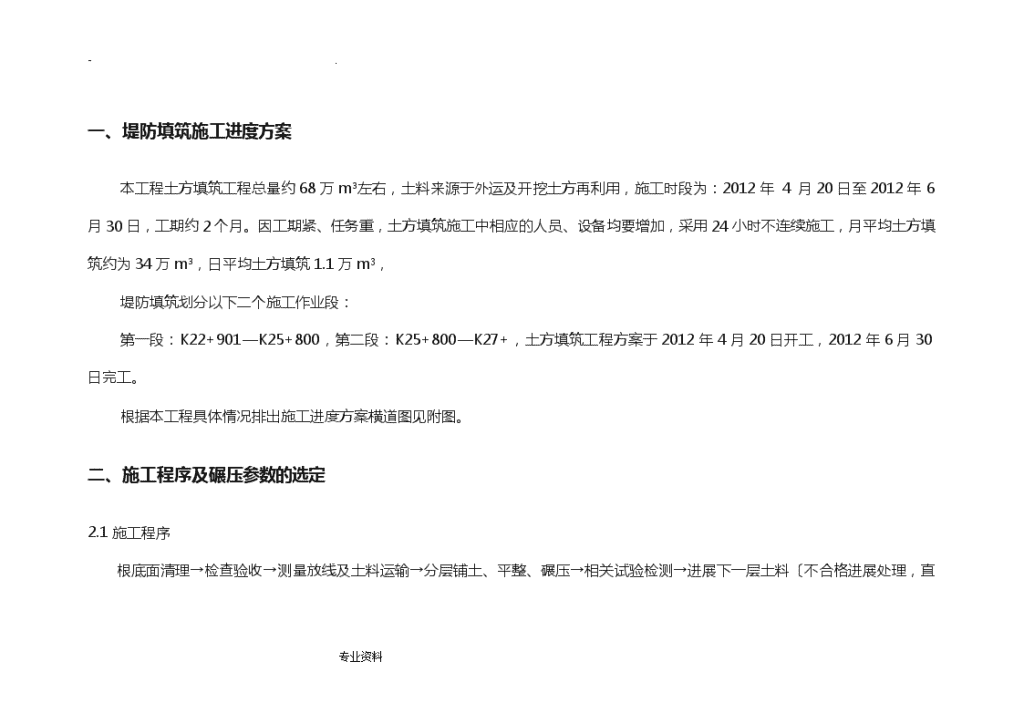

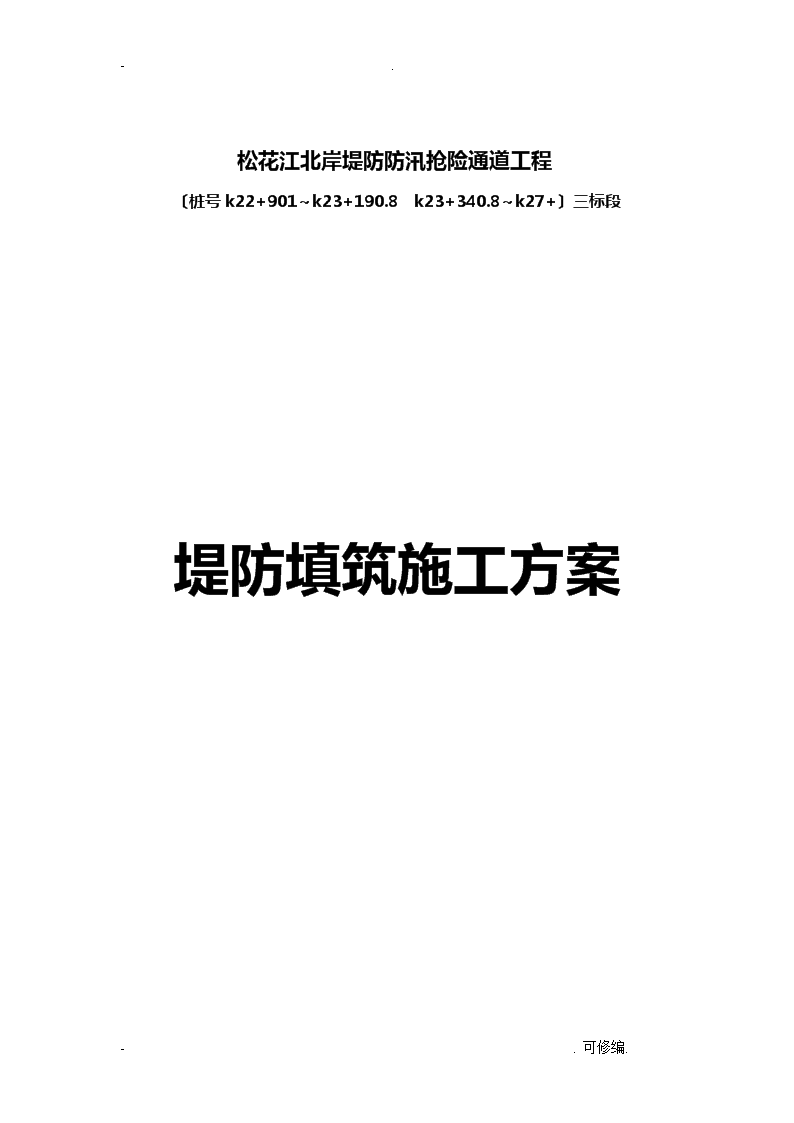

'-.松花江北岸堤防防汛抢险通道工程〔桩号k22+901～k23+190.8k23+340.8～k27+〕三标段堤防填筑施工方案-.可修编. -.省华大盛世建筑安装工程XX二○一二年五月十四日-.可修编. -.一、堤防填筑施工进度方案本工程土方填筑工程总量约68万m³左右，土料来源于外运及开挖土方再利用，施工时段为：2012年4月20日至2012年6月30日，工期约2个月。因工期紧、任务重，土方填筑施工中相应的人员、设备均要增加，采用24小时不连续施工，月平均土方填筑约为34万m³，日平均土方填筑1.1万m3，堤防填筑划分以下二个施工作业段：第一段：K22+901—K25+800，第二段：K25+800—K27+，土方填筑工程方案于2012年4月20日开工，2012年6月30日完工。根据本工程具体情况排出施工进度方案横道图见附图。二、施工程序及碾压参数的选定2.1施工程序根底面清理→检查验收→测量放线及土料运输→分层铺土、平整、碾压→相关试验检测→专业资料 -.进展下一层土料〔不合格进展处理，直至合格〕→填筑完成→修坡。2.2碾压参数的选定根据本次堤防填筑碾压试验成果及相关批复确定本标段堤防回填的施工参数如下：碾压机械采用25T振动碾，行驶速度为≦2Km/h，振动频率为28Hz。铺层厚度为30～35cm，土块粒径不应大于15cm,碾压遍数为先静压2遍再动压4～6遍，前进后退计两遍。振动碾根本性能表型号自重(T)振轮尺寸直径×宽度〔mm〕振动频率〔HZ〕激振力〔KN〕功率〔kw〕LSS2101211600×213028360/220132表3.2-2填土路基压实度〔重型〕工程分类路基层底面以下深度〔cm〕压实度〔%〕填料最小强度〔CBR〕〔%〕填料最大粒径〔cm〕填方上路床0～30≥95610下路床30～80≥95410专业资料 -.上路堤80～150≥94315下路堤150以下≥93215零填及挖方路床0～30≥9561030～80≥95410三、施工方法3.1根底准备根据测量结果用推土机去除地表植被，所有填筑基面或接触面的腐植土、草皮、树根、废渣、垃圾等应去除，并将地基清理的弃土、杂物、废渣等运送至指定的场地堆放，清理围为堤身设计基面边线外50cm。堤基围的坑、沟、槽等应按堤身填筑要求进展回填。在堤防填筑之前，应对堤基进展碾压，用21t的振动碾，碾压不小于5遍。所有根底面在未得到监理验收签证之前不得进展下道工序的填筑施工。根底处理主要检测工程表项次检测工程质量标准检测方法检测数量1根底清理观察全部检查专业资料 -.根底表层树木、草皮、树根、垃圾、弃土、淤泥、腐殖土、废渣等不合格土全部去除2清基围清理边线为堤身设计边线50cm以外尺量每单元不少于3个断面3基面处理围的坑、槽、井等处理均按设计要求处理观察全部检查4层间结合面无风干现象、无撒入泥土、砂砾、杂物等，层面湿润均匀，无积水观察全部检查3.2土料选定及含水率的调整土方填筑料来自于呼兰区料场。砂石、碎石、中粗砂等均采用外购形式。购置料运至施工区现场或者是料场进展临时备料。1、填筑材料应是经过工程地质勘探且合格的土料，填筑材料不应含有冰、树根、表土、杂质以及任何其它由监理工程师确定为不适宜的材料。专业资料 -.2、填筑土料的含水量与最优含水量的允许偏差为-2℅～+3℅，最优含水量由碾压试验确定；堤防填筑土料粘粒含量宜为15℅～20℅，塑性指数宜为10～20，有机质含量不大于5℅。3、土料填筑前应进展含水量，干密度，有机质含量等设计中要求的工程进展检验，并出具检验合格的报告。4、当土料含水率大于设计允许围时，采用在填筑现场或其它适宜场地翻晒的方法处理。5、当土料含水率小于设计允许围时，应对土料适当的加水，可采用作业面洒水或取土场加水两种方式加大土料含水量。作业面洒水：土料摊铺后用洒水车洒水，洒出的水要以喷淋状喷出，确保洒水均匀；取土场洒水与作业面洒水方式一样，但无论哪种洒水方式都应确保土料的含水率。3.3填筑施工单元〔段〕划分土方填筑时根据实际情况按500m长左右分段进展施工。单元〔段〕施工循环按流水作业原那么布置：相邻的三个单元作业时，一个单元进展卸料、铺料、平料，一个单元进展碾压，一个单元进展质量检查验收，依次循环往复。3.4测量放线专业资料 -.测量放线采用全站仪进展，放线容主要包括控制点的设置、堤防的轴线及平面位置的放线、高程的控制。放样的误差要符合规和设计要求。堤防断面放样、填筑轮廓，宜根据不同堤型相隔一定距离设立样架，其测点相对设计的限值误差要符合设计和规要求。样架设立时应考虑超填因素。根据施工机械及碾压试验确定，为保证碾压密实度及宽度到达设计要求，机械铺料时宽度应宜超填30cm。3.5摊铺、平整、碾压渠道填筑分段分层进展，采用自卸汽车卸料，卸料间距根据碾压试验确定，采用推土机或平地机平整，人工辅助。卸料前，使用测量仪器放出本层的填筑控制线和控制高程，控制边线应考虑每侧超填30cm左右，铺料厚度根据试验确定为30～35cm。采用进占法铺土，以防止卸料车对已铺筑碾压好的堤面造成过压破坏。边卸料边用推土机摊铺，自卸汽车行走平台及卸料平台是该填筑层已经初步摊平但尚未碾压的填筑面；自卸汽车退行进入工作面，不在工作面调头；安排2～3人专职指挥车辆，使车辆有序进入工作面。摊铺平整前，人工摊铺出一块标准面，推土机铲刀贴于标准面上进展摊铺平整，铺土厚度用自制的30cm量尺插入测量，随铺随量，节约时间，整体铺平后水准仪控制高程，每层摊铺平整后校核填筑边线。相关检测工程表项次检测工程质量标准检测方法检测数量专业资料 -.1铺土厚度允许偏差：0～50mm钢钎插入测量每100米不少于3点2铺填边线允许偏差：±15cm经纬仪测量每100米不少于3点3堤顶宽度堤顶允许偏差：-5～+15cm尺量每100米不少于3点4堤防边坡不陡于设计值水准仪、皮尺测量每100米不少于3点5堤顶高程堤顶允许偏差：0～+3cm水准仪测量每100米不少于3点专业资料 -.注：在堤身填筑堤顶设计高程后应略有超高，以保证自然沉降后堤顶高程符合设计要求。根据本工程填筑顶面高程原那么上按设计高程进展控制。同一填筑单元要遵循从低向高填筑的原那么，从低处开场填筑，底部数层兼顾铺料厚度和高程进展控制，逐步调整到填筑面平行于设计堤顶高程。当地面起伏不平时，应按水平分层由低处开场逐层填筑，不得顺坡铺填；为使填土和地面良好结合，横向〔垂直堤防方向〕填方部位地面开挖水平台阶，纵向〔顺堤防方向〕地面削坡坡度不应陡于1:3。我公司主要采用25t振动碾施工。个别大型振动碾无法碾到的边角部位，采用人工蛙夯压实，对于底部仓面较宽的部位，采用进退错距法进展碾压；对于顶部宽度较小的部位，采用搭接法进展碾压，振动碾平行于渠道方向行走。碾压速度、遍数等参数按碾压试验确定的参数施工。施工时分段、分片碾压，为保证堤防整体的连续性，分段作业面的最小长度宜不小于100m。垂直堤轴线的堤身接缝碾压时，应跨缝搭接碾压，其搭接宽度不小于3.0m，相邻碾压轨迹及相邻材料连接处的碾压至少应有0.5m的搭接，不允许出现漏压。碾压应在土料平整和含水量调整完成后立即进展；假设已铺土料外表在压实前被晒干，应洒水湿润，以利充分结合。碾压完成后，根据施工规和设计要求，采用环刀法取样或用核子密度仪进展压实度检测，填筑土料的压实度按不小于0.93控制。如不符合要求，要立即进展补碾，假设补碾后仍达不到要求，要查明原因，采取调整含水量等措施后再进展碾压，必要时将整层去除，确保填筑质量。铺料与碾压工序宜连续进展，假设填筑层检验合格后因故未继续施工，因搁置较久或经过雨淋干湿交替使外表产生疏松土层时，复工前应进展复压处理。压实土体不应出现漏压、虚土层、干土层、弹簧土、剪切破坏等不良现象。假设出现上述现象，必须进展返工处理。专业资料 -.振动碾无法碾压到的部位，使用电动蛙夯夯实，夯实时采用连环套打法，夯迹双向套压，夯压夯1/3，行压行1/3；分段、分片夯实，夯迹搭压宽度应不小于1/3夯径。3.6结合面处理在新老相接的坡面上，先将坡面挖成台阶状，台阶高度为0.8m，台阶宽度不小于2.0m，最底部和最顶部一层台阶不小于3.0m；坡面需经刨毛处理，并使含水量控制在规定围，然后才能继续铺填新土进展压实。结合面处理采用人工辅助推土机进展。分段间有高差的连接，应以斜面相接，坡度缓于1:3,并随填筑面上升进展削坡，并削至质量合格层。削坡合格后，应控制好结合面土料的含水量，边刨毛、边铺土、边压实。填筑堤防与刚性建筑物相接时，施工符合以下要求:填土前，应去除建筑物外表的乳皮、粉尘及油污等；对外表的外漏铁件〔如模板对销螺栓等〕宜割除，必要时对铁件剩余露头需用水泥砂浆覆盖保护。填筑时，必须先将建筑物外表湿润，边涂泥浆、边铺土、边夯实，涂浆高度应与铺土厚度一致，涂层厚宜为3mm～5mm，并应与下部涂层衔接；严禁泥浆干固后再铺土、夯实。制备泥浆应采用塑性指数IP大于17的粘土，泥浆的浓度可用1:2.5～1:3.0〔土水质量比〕。建筑物两侧或周围填土，应保持对称填土均衡上升；贴边填筑宜用夯具夯实，铺土层厚度宜为15cm～20cm。当回填到达排水盲沟或埋置构筑物根底底面时，应按设计要求形成排水盲沟或构筑物根底后，方可继续回填上升。与平安检测工程的配合应严格按照标书技术条款的规定执行。填筑施工应与观测仪器、电缆、光缆安装施工密切配合，严禁采用破坏仪器、电缆、光缆等的施工方法。专业资料 -.3.7边坡修整为保证碾压密实，机械铺料过程中，每侧应至少超填30cm〔人工超填10cm〕左右。堤防每层填筑3m高左右或该单元填筑完成后，用挖掘机配合人工进展边坡修整。修坡预留保护层10cm，修坡完成后堤坡坡面铺设塑料薄膜，保护坡面。防止雨水冲刷。修坡刮下的多余土料用于上面一层填筑或运用到邻近作业面。四、资源配置4.1机械设备配置表施工机械设备统计表序号机械设备名称型号单位数量备注1推土机山推D16台10土方填筑2挖掘机360台12土方填筑3装载机ZL50D辆3土方开挖专业资料 -.4自卸汽车20T辆30土方运输5洒水车BP-100K台3土方填筑6振动碾25T台10土方填筑8蛙式夯HW-60台5土方填筑9柴油发电机120KW台4备用电源4.2、人力资源配置(1)组织机构设置我工程部工程经理由单位委派，负责施工现场全面指挥。工程经理部受企业监视与支援。工程部设工程经理一名，生产经理1名，工程总工程师一名，方案负责人一名，财务负责人一名。具体组织机构见附图：〔2〕人力资源配置表序号职能及工种人数备注专业资料 -.1生产管理42技术管理53现场施工54后勤保障35电工26机械设备157车辆设备328普工40合计106专业资料 -.安全保证体系图经济兑现奖罚清楚安全保证体系实现总目标：确保人身设备平安工班工种平安检查员各业务科室经理部平安领导小组组织保证施工技术平安交底施工技术平安交底施工技术平安交底思想保证提高全员工平安意识施工技术平安交底平安第一平安为了生产生产必须平安实行平安生产承包责任制各项平安生产制度制度保证经济保证专业资料 -.专业资料 -.专业资料'
