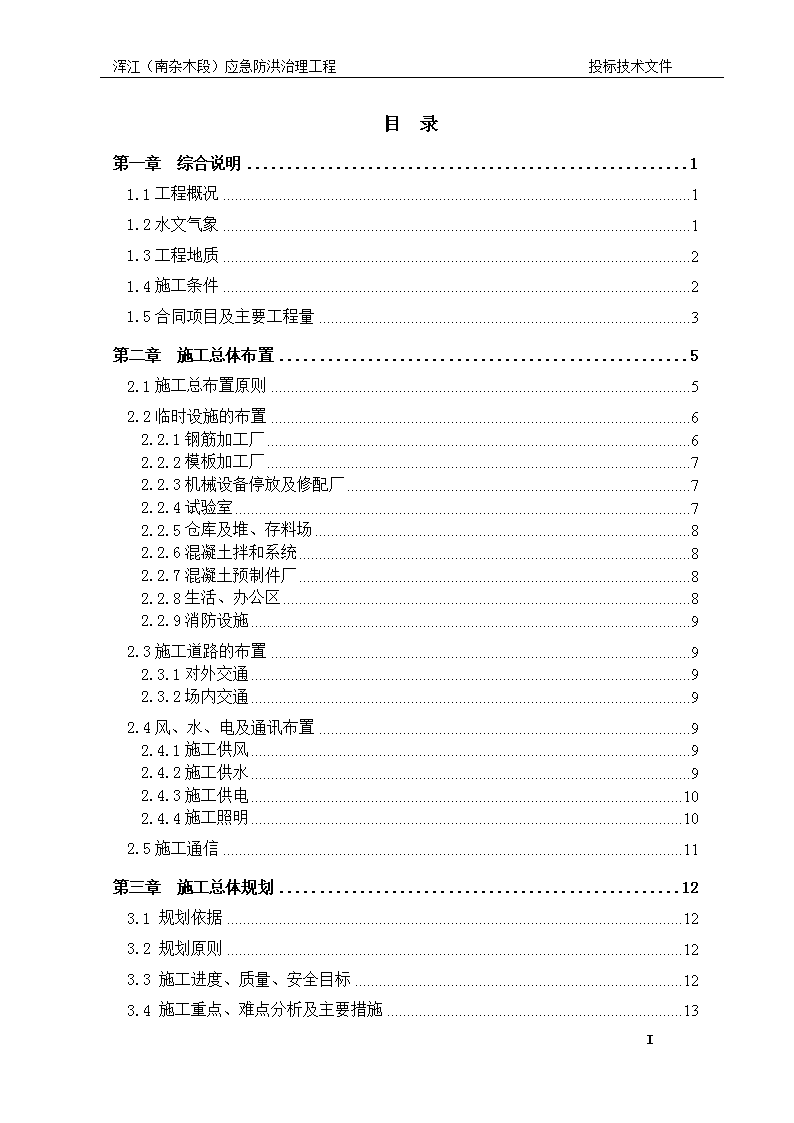

'浑江(南杂木段)应急防洪治理工程投标技术文件目录第一章综合说明11.1工程概况11.2水文气象11.3工程地质21.4施工条件21.5合同项目及主要工程量3第二章施工总体布置52.1施工总布置原则52.2临时设施的布置62.2.1钢筋加工厂62.2.2模板加工厂72.2.3机械设备停放及修配厂72.2.4试验室72.2.5仓库及堆、存料场82.2.6混凝土拌和系统82.2.7混凝土预制件厂82.2.8生活、办公区82.2.9消防设施92.3施工道路的布置92.3.1对外交通92.3.2场内交通92.4风、水、电及通讯布置92.4.1施工供风92.4.2施工供水92.4.3施工供电102.4.4施工照明102.5施工通信11第三章施工总体规划123.1规划依据123.2规划原则123.3施工进度、质量、安全目标123.4施工重点、难点分析及主要措施13IV

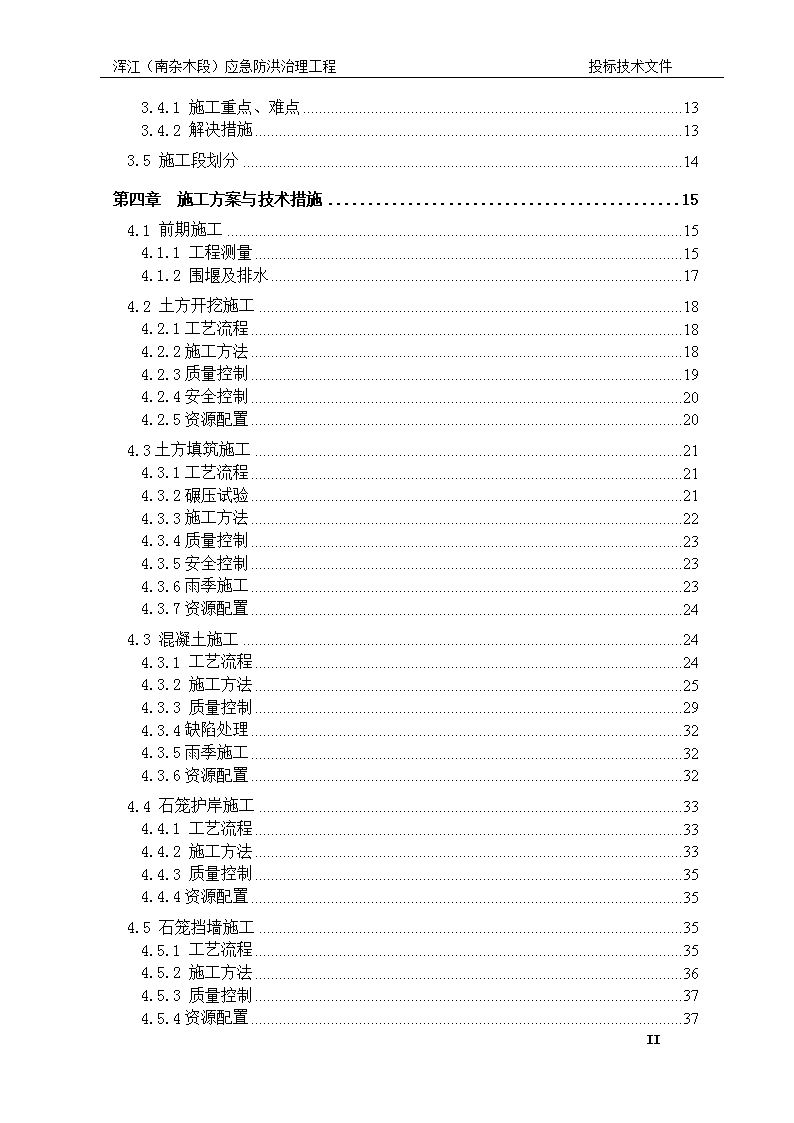

浑江(南杂木段)应急防洪治理工程投标技术文件3.4.1施工重点、难点133.4.2解决措施133.5施工段划分14第四章施工方案与技术措施154.1前期施工154.1.1工程测量154.1.2围堰及排水174.2土方开挖施工184.2.1工艺流程184.2.2施工方法184.2.3质量控制194.2.4安全控制204.2.5资源配置204.3土方填筑施工214.3.1工艺流程214.3.2碾压试验214.3.3施工方法224.3.4质量控制234.3.5安全控制234.3.6雨季施工234.3.7资源配置244.3混凝土施工244.3.1工艺流程244.3.2施工方法254.3.3质量控制294.3.4缺陷处理324.3.5雨季施工324.3.6资源配置324.4石笼护岸施工334.4.1工艺流程334.4.2施工方法334.4.3质量控制354.4.4资源配置354.5石笼挡墙施工354.5.1工艺流程354.5.2施工方法364.5.3质量控制374.5.4资源配置37IV
浑江(南杂木段)应急防洪治理工程投标技术文件4.6花岗岩铺装施工384.6.1工艺流程384.6.2施工方法384.6.3质量控制394.6.4资源配置40第五章资源配备计划425.1机械设备的安排计划425.1.1机械设备的安排425.1.2机械设备的动员425.1.3机械设备的调遣425.2人员的安排计划425.3材料组织及供应计划435.3.1材料组织及运输435.3.2材料供应计划43第六章施工进度计划及保证措施446.1工期进度计划446.2工期保证措施446.2.1组织管理保证措施446.2.2工程资源保证措施466.2.3劳动力保证措施476.2.4限期赶工措施48第七章质量保证体系及保证措施497.1质量保证体系497.2工程质量保证措施507.2.1组织保证措施507.2.2技术保证措施517.2.3材料质量管理措施527.2.4质量分析动态管理527.3档案资料管理52第八章安全管理体系与管理措施538.1安全管理体系538.2.安全管理措施548.2.1制度措施548.2.2经济措施55IV
浑江(南杂木段)应急防洪治理工程投标技术文件8.2.3专项措施56第九章文明施工及环保措施609.1文明施工保证措施609.1.1文明施工的意义及内容609.1.2文明施工保证措施619.2环境保护措施629.2.1生活区的废物、废水的处理629.2.2生产区的废物、废水的处理629.2.3施工区的废物、废水的处理639.2.4噪声控制措施639.2.5减少粉尘措施639.2.6完工场地清理63第十章保修承诺、措施及优惠条件6410.1保修承诺6410.2保修措施6410.3优惠条件64第十一章其他说明事项6611.1民工工资支付保证措施6611.2地下设施及管线等保护措施6611.2.1组织管理措施6611.2.2具体保护措施6711.2.3发生意外情况的处置方案67第十二章附图表69附件一:拟投入本工程的主要施工设备表69附件二:拟投入本工程的试验和检测仪器设备表70附件三:拟投入本工程的劳动力计划表71附件四:计划开工日期、完工日期和施工进度网络图72附表六:临时用地表76IV
浑江(南杂木段)应急防洪治理工程投标技术文件第一章综合说明1.1工程概况浑河发源于辽宁省清原县长白山支脉滚马岭,主流于清源附近与第一支流英额河汇合。向西南流至营盘附近左岸纳入最大支流苏子河,至大伙房附近左岸有设河汇入,向下又依次纳入右、左两岸的的章党河和东州河,然后流经抚顺左岸纳入古城河,拉古河等诸多小河。越沈阳该向西南流,右岸纳入细河,至黄土坎后第二大支流蒲河由右岸汇入,最后在三岔河处与太子河汇合,一同注入大辽河。浑河全长386.7km,流域面积11481km2。浑河(南杂木段)应急防洪治理工程,主要工程包括浑河干流南杂木护岸1.667km;支流朝阳河左右岸堤防0.742km,五一厂河堤防0.768km。浑河自上游到下游干流左岸南杂木护岸I位于南杂木桥至朝阳河河口之间,共731m;干流左岸南杂木护岸`位于五一厂河河口到下游约940m之间,共836m;支流朝阳河左、右岸堤防位于朝阳河南杂木2号大桥到河口之间,左岸长347m,右岸长395m;支流五一厂河堤防位于五一厂河公路桥到河口之间,右岸768m。1.2水文气象浑河流域夏季高温多雨,冬季寒冷干燥,属于温带大陆性气候。以清原气象站为代表,各主要气象要素如下:清原站多年平均降水783.7mm,降水主要集中在6-9月,约占全年降水量的71%;多年平均蒸发1191.8mm,年内蒸发量最大发生在5月,最小在1月;全年日照时数在2415.3小时,全年5月日照时数最长,12月日照时数最短;多年平均气温5.7℃,全年平均最低气温出现在1月,平均最高气温出现在7月;年最大冻土深度169cm,最大积雪深度39cm50
浑江(南杂木段)应急防洪治理工程投标技术文件;最大风速26.3m/s,最多风向为WSW。1.3工程地质本工程处于新宾满族自治县内,地貌属侵蚀隆起中低山和山间冲洪积谷底地,浑河从南杂木镇和北杂木中间穿过,工程区分布的地层岩性主要为第四系冲洪积卵砾石和混合花岗岩等。本区所处的大地构造单元为:中朝准地台(Ⅰ)-胶辽台隆(Ⅰ1)-铁岭-宇台拱(Ⅰ11)摩离红凸起(I11-2)和汎河凹陷(I11-3)。根据1:400万《中国地震动参数区划图》GB18306-2001,本区地震动峰值加速度为<0.05g,地震动反应谱特征周期为0.35s,对应的地震基本烈度为<6度,属构造相对稳定区。本工程主要是加固浑河干流及支流南杂木段的堤防和护岸,提高防洪标准,以保护农田和居民的生命财产安全。浑河干流及支流南杂木段河道顺直,河道宽200~300m,河漫滩较窄,两侧为一级阶地,与河道高差在2~5m之间,地面高程134~139m。大部分岸坡有混凝土板和挡墙防护,局部岸坡为自然边坡,砂砾石裸露,抗冲能力较差。1.4施工条件1.4.1交通条件本工程处于新宾满族自治县内,有沈吉高速和202国道通过,现有县乡道路可通往施工现场,交通较便利。1.4.2临时工程占地承包人应在发包人提供的征地范围内布置临时设施,超出发包人供的征地范围,由承包人自行协调解决,费用由承包人承担。1.4.3施工用电发包人提供的电源输出端以下由承包人自行设计、安装及维护。50
浑江(南杂木段)应急防洪治理工程投标技术文件1.4.4施工用水施工用水由承包人自行解决,生活用水从附近居民区的自来水管网接引或直接利用租房的自来水;生产用水采用打井的方式或采用水泵直接从河内抽取的方式。1.4.5建筑材料工程所需的各种建筑材料均由承包人自行解决,本工程所需的砂砾石料就近取材,水泥、木材、钢筋、油料等从沈阳市或新宾县购买。1.5合同项目及主要工程量浑河干流护岸1.667km,支流朝阳河左右岸堤防0.742km,五一河右岸堤防0.768km及相关的临时工程等。主要工程量表序号项目名称计量单位工程数量备注1南杂木护岸Ⅰkm0.731.1挖方m3135641.2填方m3110331.3混凝土墙(C25)m325001.4素混凝土m36321.5钢筋t1121.6排水管m3111.7格宾石笼m343881.8无纺布m287761.9花岗岩m224821.10路缘石m1631.11覆土m324811.12草籽m280642南杂木护岸Ⅱkm0.942.1挖方m323024/112412.2填方m3195702.3混凝土墙(C25)m338282.4素混凝土m38132.5钢筋t18050
浑江(南杂木段)应急防洪治理工程投标技术文件2.6排水管m7392.7格宾石笼m338072.8无纺布m276152.9花岗岩m229972.10路缘石m1352.11覆土m320902.12草籽m267003五一厂河右岸堤防km0.773.1挖方m35247/87593.2填方m374453.3混凝土墙(C25)m311853.4钢筋t623.5格宾石笼m322543.6无纺布m261214朝阳河左右岸堤防km0.7424.1清基m34044.2挖方m319536/28134.3填方m3160804.4混凝土墙(C25)m323644.5素混凝土m32224.6钢筋t984.7排水管m4574.8格宾石笼m317024.9无纺布m236864.10浆砌石拆除m351934.11覆土m39735杂填土清理m3850050
浑江(南杂木段)应急防洪治理工程投标技术文件第二章施工总体布置2.1施工总布置原则根据招标文件的要求,结合招标设计图集和现场的实际情况以及施工工期的安排,来确定风、水、电、通讯系统、施工道路、生产辅助临建设施,办公及生活福利设施以及施工排水布置等。施工总体布置设计,按照因地制宜、因时制宜和利于生产、方便生活、快速安全、经济可靠、易于管理的原则下进行。施工总布置原则如下:(1)主要依据招标文件、招标设计图集等,各类设施全部布置在发包人提供的场地内;(2)施工场地选择应综合考虑地形、地质条件、场内交通布置、给水、供电、排水等要求;(3)施工场地划分布置应符合国家有关安全、防火、卫生、环境保护等规定;(4)各施工场地设施的布置,能满足工程施工工艺要求,方便施工,减少干扰,利于生活,方便生产;(5)供水、供电系统应满足性能可靠、技术可行、经济合理。尽量布置到施工负荷最大的工作面附近,并满足不同施工时段的要求;(6)生活办公区和施工区要按照消防的有关规定进行布置,并配备适量的消防设施。(7)临时工程标准:宿舍3.5m/人,食堂0.3m2/人,办公室按总人数的10%计取,标准为3.5m2/人。项目经理部(含实验室)50
浑江(南杂木段)应急防洪治理工程投标技术文件设置在便于对沿线工程施工进行指挥且交通条件、生活条件和通讯条件较好的地方。根据本工程特点,最优地点为靠近五处施工地点的中心地点,便于施工管理,具体位置根据发包人提供的征地位置设置,场内布置见施工场地平面布置图。2.2临时设施的布置根据本工程的施工特点、现场条件及工程施工需要,设置钢筋加工厂、模板加工厂、机械修配及停放场、试验室、仓库、混凝土拌和系统和生活用房等临建设施。本工程施工作业面长且分散,施工布置时既要考虑到临建设施对工程管理及建筑物交叉施工造成的影响,又要考虑到临建设施的使用时段和建筑结构,避免资源浪费。根据施工需要本工程生产、生活区布置在发包人提供的征地范围内。生产、生活用房及其它临建设施占地面积见下表:生产、生活用房及其它临建设施占地面积表序号项目建筑面积(m2)占地面积(m2)1办公室801502生活用房7007003钢筋加工厂601004模板加工厂801205施工机械修配及停放场806006混凝土拌和系统10012007混凝土预制件厂-2008试验室20509仓库及堆、存料场150420合计127031402.2.1钢筋加工厂主要承担工程施工用钢筋加工制作任务,包括钢筋加工、部分接头的焊接及预埋件的加工制作等;分为原材场地、加工车间、成品存放地。本工程共需加工钢筋约452t,依据钢筋加工量及工程工期要求,计划二个批次进料,钢筋加工厂设置在业主提供的施工场地内50
浑江(南杂木段)应急防洪治理工程投标技术文件,钢筋加工后用5t平板车运至施工现场。加工厂搭设简易工棚,建筑面积为60m2,占地面积为100m2。主要设备由钢筋切断机、弯曲机、调直机和电焊机等组成。钢筋加工厂主要设备表序号设备名称规格型号单位数量备注1钢筋切断机GQ40台12钢筋弯曲机GW40台13钢筋调直机GT4/14台14电焊机BX3-500台32.2.2模板加工厂主要承担该工程施工期间所需的各类模板、支撑,临建房屋建筑构件及其它木制品的加工任务。模板加工厂设置在在业主提供的施工场地内。模板加工厂采用简易砖瓦结构,建筑面积为80m2,占地面积为120m2。模板加工厂内设木工圆锯机、木工刨床、木工多用刨床等设备,并配备足够的消防器材,以防止发生火灾。模板加工厂主要设备表序号设备名称规格型号单位数量备注1木工圆锯机MJ104台12木工刨床M665台13木工多用刨床MQ431A台12.2.3机械设备停放及修配厂本工程机械修配厂主要承担大型机械的小修和施工中的保养工作,以及加工安装模板用的对拉螺栓等。修配厂位于机械停放场地内,采用简易棚结构;同时在场内设置机械加工车间,采用简易砖瓦结构,主要设备有砂轮机、钻床、焊机等;在修配厂内设防火设施,建筑面积为80m2。机械设备停放及修配厂布置在在业主提供的施工场地内,占地面积为600m2。2.2.4试验室50
浑江(南杂木段)应急防洪治理工程投标技术文件本工程试验室设置在混凝土拌合系统附近,采用简易砖瓦结构,建筑面积为20m2,占地面积为50m2。负责混凝土试件取样、养护及各种材料送检。2.2.5仓库及堆、存料场布置在业主提供的施工场地内,采用简易砖瓦结构,建筑面积为150m2,占地面积为420m2。2.2.6混凝土拌和系统本工程混凝土主要为挡墙混凝土6442m3,素混凝土1670m3,预制路缘石等。混凝土施工强度较高,但为保证混凝土的生产,拌和站内设1台JS500型强制式搅拌机,每天可完成240m3混凝土的拌制任务,该拌和站骨料采用电子计量,整个拌合系统实现自动上料、自动计量,确保混凝土拌和物的质量。拌合系统布置在在业主提供的施工场地内,采用简易砖瓦结构,建筑面积为100m2,占地面积为1200m2。拌和站的设置按国家有关环境保护、消防、安全等规定外,并且将拌和站设置在空旷、干燥、运输条件良好的地方,各种骨料分别堆放,不得混杂。拌和站场区设排水设施,并配备试验室。为有利于环境保护,在拌和站内设一座污水沉淀池,拌和站内污水经过沉淀池的沉砂净化,达到污水排放标准后方可进行排放。2.2.7混凝土预制件厂混凝土预制厂位于拌和站旁,占地面积为200m2,整个场地采用砂土垫高30cm后,用拖拉机压实,并在表面铺一层砂砾石垫层10cm,然后再加工厂地用C15混凝土垫层铺厚10cm,并在预制场地周围挖排水沟,以确保雨季的正常施工。2.2.8生活、办公区50
浑江(南杂木段)应急防洪治理工程投标技术文件本工程工期短,项目部办公区采用简易砖瓦结构,布置在业主提供的施工场地内,建筑面积为80m2,占地面积为150m2。生活均采取就近租用民房的方式,本工程施工高峰期约为200人,需民房,约700m2。2.2.9消防设施本工程不组建消防队伍,在防火重点部位配备一定数量的消防器材,以备发生火灾时能及时使用,对职工进行必要的消防安全训练。2.3施工道路的布置2.3.1对外交通本工程处于新安满族自治县南杂木镇内,现有县乡道路可通往施工现场,交通较便利。施工材料和机械设备的运输可利用现有道路直接运输至施工现场。2.3.2场内交通本工程需从发包人提供的现有路道修筑临时道路到施工作业面,以满足施工开挖、回填及混凝土浇筑等施工的需要。通往工作面的临时道路设5条,从南杂木大桥沿浑河东岸通往朝阳河(南杂木护岸Ⅰ)、长约750m,朝阳河左、右岸通往南杂木二号大桥(朝阳河左、右岸堤防),长分别约400m;从北杂木大桥沿浑河东岸向下游(南杂木护岸Ⅱ)、长约950m,五一厂河北岸向上游(五一厂河右岸堤防)、长约800m;临时施工路总长约为3.3公里。2.4风、水、电及通讯布置2.4.1施工供风本工程没有石方开挖施工任务,故不考虑供风系统。2.4.2施工供水(1)生活用水生活用水从附近居民区的自来水管网接引,50
浑江(南杂木段)应急防洪治理工程投标技术文件租用民房直接利用该房屋的自来水。(2)施工用水施工用水采用打井的方式解决,在临设区打电机井一眼,设置简易水泵房。泵房面积6m2,安装一台水泵抽水,该泵供水能力12m3/h,扬程50m,电动机功率3.0kw,安装配套管路至各临时设施使用现场;供水管路为枝状布置,采用PVC给水管,长度根据实际情况来确定。填筑土方用水采用洒水车供水的方式解决,采用水泵直接从浑河内抽取。消防用水采用蓄水池供水的方式解决,在临设区拟建一个3×3×1.5m消防蓄水池,水池始终处于满蓄状态。配备专用的小型消防水泵(汽油型)一台,作为独立的供水水源。供水设备一览表序号设备名称规格型号单位数量1潜水泵150QJ10-6台22潜水泵2英寸台43PVC管3英寸m1004PVC管2英寸m2004软管2英寸m1502.4.3施工供电本工程临设及现场的施工用电从发包人提供的电源输出端接引,因施工作业面较长,局部采用30kw的柴油式发电机配合,并作为停电事故的备用电源,配备柴油发电机2台。生活区用电均利用租用民房的原有供电。2.4.4施工照明本工程的施工照明主要部位为:施工作业区、施工道路、临时设施、办公区和生活区。为保证工地夜间施工的正常进行,夜间照均明采用3.5kw镝灯50
浑江(南杂木段)应急防洪治理工程投标技术文件;拌合系统等临设采用1.0kw或1.5kw镝灯,线路采取架空敷设。办公区和生活区均采用节能灯,其照明度不低于相关规定。2.5施工通信施工现场在南杂木镇内,移动、联通信号均可利用,所以施工通信主要以手机为主;在办公区申请一门程控电话,接入固定电话网,设置一台传真机和电脑上网业务以保证对外的信息联系畅通。50
浑江(南杂木段)应急防洪治理工程投标技术文件第三章施工总体规划3.1规划依据1、本工程招标文件规定的招标范围、工程数量、质量标准、工期要求,设计图纸等。2、现行设计、施工及验收规范及招标文件提出的有关技术标准。3、我公司多年来从事类似工程的施工经验及施工水平。3.2规划原则1、优先考虑关键线路,合理安排其它线路;均衡生产,减少干扰。2、优化资源配置,提高劳动生产率。3、合理安排施工顺序,先施工项目为后续作业创造条件;3.3施工进度、质量、安全目标1、施工进度目标抓住本工程施工的重点、难点,加强与其它投标段的配合协作,统筹兼顾组织好项目施工;优化施工方案,制定切实有效的工期保障措施,合理安排好施工程序;采用先进的施工设备,强化成龙配套的机械化作业,提高施工进度保证率,确保122日历天完成本工程的全部施工内容。2、工程质量目标认真贯彻执行GB/T19001质量体系文件和质量计划,严格按照设计要求和国家有关规范施工,无施工缺陷;符合国家现行施工验收规范合格标准。3、施工安全目标认真贯彻“安全第一,预防为主”的方针,严格执行安全施工生产的规程、规范和安全规章制度,落实各级安全生产责任制及第一责任人制度,坚持“安全为了生产,生产必须安全”50
浑江(南杂木段)应急防洪治理工程投标技术文件的原则,注重施工人员的劳动保护,确保人员、设备及工程安全,杜绝重大、特大安全事故,杜绝人身死亡事故和重大机械设备事故,减少一般性事故发生,各项安全监控指标达到国家标准。4、环保及文明施工目标以“均衡生产、文明施工、科学管理”为指导思想,在合同实施的同时,同步实施相应的环保措施。施工过程中注意除尘,注重水土保持,使施工现场各项环保指标达到国标和地方标准、满足合同要求。施工作业人员一律挂牌上岗,工地做到整洁、清爽、有序,施工标识齐全、美观,施工工艺科学合理,推进程序化、标准化作业。3.4施工重点、难点分析及主要措施3.4.1施工重点、难点1、本工程堤防及护岸全长3.18Km,工程量大、项目多、工期短。122日历天内完成的主要工程量为:土方开挖8.5万m3,土方填筑5.5万m3,混凝土浇筑0.9万m3。因此土方开挖、填筑以及混凝土浇筑是本工程施工重点。2、本工程浑河沿岸护岸景观平台采用花岗岩铺设,工程数量大、成型质量高,要求现场管理和调度工作科学有序。因此景观平台是本工程实现施工进度、质量、安全目标的关键。3.4.2解决措施1、汇集本公司有丰富土方开挖、填筑以及堤防工程施工经验的管理人员和技术人员,组建精干高效的项目管理机构,按项目法组织本工程施工。组织充足的机械设备、施工人员,科学管理、合理安排,保证高效的完成施工任务。2、组建专业铺装施工队伍承担景观平台的花岗岩铺设施工,项目部安排技术、质量人员指导施工。50
浑江(南杂木段)应急防洪治理工程投标技术文件3.5施工段划分本工程堤防及护岸长度3177米,主要工作内容包括:土方开挖、土方填筑、挡墙混凝土、格宾石笼、景观平台铺设等。根据本工程施工战线长、施工专业不同的特点,为加快施工进度,有效控制施工质量,拟将该工程项目划分为4个施工段同时施工,混凝土由拌合系统集中供应。第一施工段:0+000m~0+731m南杂木护岸I所有工程项目;第二施工段:0+000m~0+936m南杂木护岸`所有工程项目;第三施工段:0+000m~0+347m朝阳河左岸堤防所有工程项目,0+000m~0+395m朝阳河右岸堤防所有工程项目;第四施工段:0+000m~0+768m五一厂河右岸堤防所有工程项目;50
浑江(南杂木段)应急防洪治理工程投标技术文件第四章施工方案与技术措施4.1前期施工4.1.1工程测量施工测量是根据建筑物的设计要求,通过现场的定位、放样、安装和检查,将设计图纸上的设计位置,标定在施工需要的作业面上,以指导施工。测量工作的质量直接影响到建筑物的尺寸和位置,对能否按设计施工,起到极为重要的作用。为确保建筑物的定位准确,在放线之前必须对四周的道路、场地控制点及控制线的坐标、标高位置、地面及地下设施关系,核实无误后方可放线定位。在施工过程中,作业人员须严格按照工程测量规范的要求进行施工测量。1、测量仪器及人员现场配置2个测量组,每个测量组个配置3人、南方测绘全站仪1台、三脚架2个、水准仪2台、吊线锤3个、50m卷尺1把、5m卷尺4把及放线相关的标记等。2、建筑物平面网的测设1)由于该工程平面造型复杂,占地狭长,为便于施工放线,本工程总体定位以划定的红线地形图为依据,用给定的定位座标轴交点采用直角坐标法测设出矩形轴线控制网,并用外控法加以控制测量。2)为了防止边坡滑动和施工对控制点的影响,将重要的控制点引到施工区外便于保护的地方用预制桩作定位点。以便随时用以测量。3、测设过程中的主要技术要求1)在测设过程中,其测回归零差不大于12″,同一方向一测较差不大于12″。50
浑江(南杂木段)应急防洪治理工程投标技术文件2)为避免施工过程中对施工控制网的影响,须把网线标志桩引测至施工影响区域外有利于保存和使用的地方,并设永久性桩点作为施工放线的后控点,标志桩应用木桩打牢周边用砼包裹,以防其位移。3)施工放线时以控制网为依据,置仪器于标志桩点,后视控制点,盘左(盘右)取中,将此轴线传至施工层,根据设计图轴线间相互位置放出所需轴线。4)为确保轴线控制网的测量精度,放样后的主控轴线点位,必须进行检测。测角用南方测绘全站仪,检查直线度;测定交角的测角中误差不应超过1″,测距结果较差不超过1mm。4、标高控制1)为保证标高引测的准确性,在建筑物周围采用附合测法测设20个半永久性标高控制点,使其在施工过程中避免采用转点法引用标高,而产生较大误差。引测误差小于±20mm(L为测线长度)。2)高程传递采用南方测绘全站仪将控制点标高传至施工面,然后借用5m塔尺和S3水准仪将此标高加密,保证施工层标高测量偏差小于3mm。3)结构施工拆模后,在建筑物边角上测设1m高控制线,并用油漆作醒目标志。5、保证测量精度的措施1)严格按企业质保手册中仪器、设备的控制程序,作好全站仪、经纬仪、水平仪及钢尺的检校、试验,确保仪器使用中处于正常工作状态。2)成立专门的测量组,仪器定人操作,定人保管。3)在测量施工过程中,应对仪器实行可靠的监护,避免不相关的人员私自动仪器而影响测量精度。4)坚持换手复核制度和公司检查制度,保证工程放线质量。5)50
浑江(南杂木段)应急防洪治理工程投标技术文件进场后首先对监理工程师所提供的平面及高程控制点进行复测校核,同时结合工程施工现场的实际情况,以及本工程的特点,编制相应的施工测量放线方案,选择适当的控制点进行施工放线测量。测量方案必须在报经监理工程师审核后实施。6)施工放线时,引测不少于3个精度满足规范要求、达到相应控制等级的平面及高程控制点到施工现场。其中2个控制点作为施工常用的平面及高程控制点,其余的控制点作为备用及校核用控制点。引测控制点时,必须严格按照规范的要求执行。在施工的过程中,对所有的控制点均定期进行校核。7)在施工现场,根据总平面设计选择合适的位置,设立施工控制点,分别施放出施工基准点。所有控制点施放完成后,均须进行认真的复测,以使其精度满足施工控制及规范的要求。同时,随着工程的进展,应保证各控制点始终通视。6、报送测量成果1)严格按照施工设计图进行测量、放线。2)测量时,与业主现场工程师和监理共同参与测量。3)测量结束时,及时整理测量成果资料,并报送监理审核其准确性和真实性。4.1.2围堰及排水1、临时围堰施工本工程的施工围堰采用编制袋填筑围堰,围堰底高程为填筑围堰处的地形实际高程,围堰顶高程按洪水位控制,围堰布置于防护工程迎水面侧的开挖线外3m。在围堰填筑前,先测量定线,放出围堰填筑的范围线,再开挖齿槽填筑围堰。围堰采用开挖的可利用料填筑,围堰宽度暂定1.0m,围堰外侧铺设塑料布上端压于围堰顶,下端置于围堰外侧底0.3m左右,并用土覆盖以防止外水渗入。在围堰迎水面塑料布外侧50
浑江(南杂木段)应急防洪治理工程投标技术文件砌筑一层砂袋,防止河水对围堰的冲刷及塑料布的破坏,同时抵御一部分渗水。2、施工排水堤防基础下部地下水较为丰富,施工开挖沟槽时,将有大量渗水。为便于施工且保证回填线以下护坡及齿槽混凝土质量,在开挖齿槽时,沿外侧边坡坡脚设置排水沟,每50m设置集水池一个,用潜水泵抽水排至河中;水沟断面尺寸、水泵数量以及功率根据现场实际情况以及渗水量大小确定,以能及时排水基础渗水、施工作业方便为准。3、围堰拆除围堰在挡墙砼及回填工程完工后进行拆除,采用机械拆除,采用1m3挖掘机装10t自卸汽车运输至指定的弃碴场堆放,并按业主及监理的要求对弃碴场进行规划处理。4.2土方开挖施工4.2.1工艺流程施工准备→测量放样→场地清理→土方挖运→施工排水→检查验收。4.2.2施工方法1、场地清理场地清理包括地表土清理和河床土清挖,在开挖前要对原始地形进行测量并将测量结果报送监理审批。清理开挖范围内的淤泥、垃圾、杂物、废渣等,清理范围延伸至施工图最大开挖边线或建筑物基础边线外侧至少0.5m以上,清理深度按照施工图要求的0.3m或按监理现场指定的深度进行。2、开挖施工采用挖掘机开挖、拢堆、装料为主,部分松散表土或分散表土可用装载机或推土机拢堆,自卸车运输。50
浑江(南杂木段)应急防洪治理工程投标技术文件边坡土方开挖采用103kw推土机顺坡进行。挡墙基础土方开挖采用1m3挖掘机进行,开挖至设计底高程约30cm左右,余下部分采用机械配合人工开挖(人工挖土装反铲斗内运出基坑);在施工段基础四周挖设截水沟,在下游挖设一个集水坑,并设置水泵向外排水,保证挡土墙混凝土在干地施工。开挖分为可利用料和废弃料,采用10t自卸汽车运输至指定料场分别堆放,料场周围设置截水、排水设施,防止土壤被冲刷流失。土方开挖暂设100m一段,每段堤基清理后,须经业主和监理测量验收合格后方可进入下一段的施工。4.2.3质量控制1、质量通病的预防与消除(1)基坑超挖的防治基坑开挖应有水平标准严格控制基底的标高,标桩间的距离宜≤3m,如超挖,用碎石或砂卵石进行换填。(2)基坑泡水的预防基坑周围设排水沟,基础剩余30m以上采用人工挖除,并设置集水坑排水,保证基础底面无积水。(3)滑坡的预防保证开挖边坡的坡比,尽可能避免在坡顶有过多的静、动荷载。2、质量控制措施1)测量放线由专业人员把关、校核,保证开挖边线、坡度、高程在规范允许的误差范围内。2)加强现场施工人员的管理、培训,提高质量意识。3)机械开挖边坡时应留有适量的修坡余地,由人工修理工整,使坡度、平整度满足施工图纸要求。50
浑江(南杂木段)应急防洪治理工程投标技术文件4)表土的开挖按施工图纸或监理工程师指示的厚度进行,采取人工修整边坡,做好防冲刷流失措施。5)防止修整后及时进行护面和加固工作,避免遭受雨水冲刷。4.2.4安全控制1)按施工图纸要求进行开挖,开挖前详细了解工程地形地貌和水文地质情况,对可能引起的滑坡的部位及时采取有效的预防性保护措施。2)做好边坡的截、排水措施。3)开挖过程中出现裂缝和滑动迹象时,立即暂停施工并采取应急抢救措施,并通知监理工程师。必要时,按监理工程师的指示设置观察点,及时观察边坡变化情况,并做好记录。4)加强机械设备的安全检查,确保机械设备完好运行。5)加强现场施工人员的安全教育,提高员工的安全生产意识。6)施工人员应持证上岗,严禁酒后作业。4.2.5资源配置开挖机械设备计划表序号设备名称规格型号单位数量1反铲(1m3)PC220台42装载机(3m3)ZL50台23推土机T120台24自卸车10T台165污水泵2英寸台86污水泵4英寸台127柴油式发电机30KW台2开挖劳动力计划表序号工种单位数量备注1司机人482测量人63水泵工人84修理工人45电工人250
浑江(南杂木段)应急防洪治理工程投标技术文件6普工人12804.3土方填筑施工土方回填工程量为m3。回填土料采用开挖土料,不足部分采用业主指定的土料场取土回填。4.3.1工艺流程施工准备→测量放样→堤基清理→土方运输→土方摊平→土方压实→检查验收。4.3.2碾压试验土方填筑施工前模拟施工现场进行碾压试验,通过碾压试验为施工控制提出合理的技术参数,并对碾压试验全过程进行分析整理之后,报监理审批用来指导填筑碾压施工。(1)试验场地根据土方填筑施工所确定的施工机械种类,考虑到影响施工填筑的碾压遍数、碾压速度、铺料厚度;碾压实验的土料和实验机具均按照实际施工选用,在料源现场或施工现场选场进行。碾压试验场地为20米×30米,共计4个场地,其中第4场为复合试验。在试验前应先进行场地硬化处理,选用合格的石渣,经推土机整平后,在用振动碾压,碾压遍数控制在10~15遍,以作业工作面不在下降为止。平整压实后的场地要用水准仪对10m检测区进行定位标高测量,测量点数不少于25个点,防止碾压试验时基础不平。(2)试验方法本次碾压试验松铺厚度选择为20cm、30cm、40cm,每场用标志牌标明土料厚度,并用线绳标记边界。现场试验由自卸车运料,推土机摊平,拖拉机进行碾压。试验场50
浑江(南杂木段)应急防洪治理工程投标技术文件在碾压前用水准仪进行定位测量,测出试验段铺料的松铺厚度,及土料的含水量是否满足设计要求。碾压采用进退错距法,土料含水量比理论最佳含水量略高2%。碾压遍数为:4、6、8遍。首先用74kw拖拉机碾压4遍,在各区段用环刀进行取样(取样深度距底部1/3),测定其含水率、干密度,每区取样至少10个,呈梅花状布置取样点,记好各区段碾压4遍后的土层厚度。同样,进行6遍、8遍的各项数据测定。最后,在四区对碾压实验的成果进行综合验证,将试验成果整理分析,以干容重为纵座标,碾压遍数为横座标,绘制出干容重—碾压遍数的关系曲线,而最终确定施工控制指标。4.3.3施工方法(1)堤基清理土方填筑前进行填筑范围内的基础处理,基面清理范围在设计边线外50cm以上,淤泥全部挖掉。基面表层不合格土、杂物等全部清除,除河槽外其它范围内的坑、槽、沟等,按堤身填筑要求进行回填处理。清除的淤泥、垃圾、杂物等均运至指定场地堆放。回填前应会同监理对基础进行验收,将验收后实测的平、剖面地形测量资料报送监理,验收合格后进行土石方回填。(2)填筑施工填筑前,应使用白线绳标出松铺厚度和摊铺边界。填筑作业分两个流水单元进行。填筑施工采用74kw推土机摊平,74kw拖拉机碾压。铺填作业应从最低处开始,按水平层次进行,不得顺坡铺填。作业面应分层统一铺土,统一碾压,严禁出现界沟。分段作业面的最小长度:人工作业不小于50m,机械作业不小于100m。相邻作业面宜均衡上升,以减少施工接缝。分段间有高差的连接或新老堤相接时,垂直堤轴线方向的接缝应以斜面相接,坡度可采用1:3~1:5,高差大时宜用缓坡,严禁出现反坡。回填料要稍高于设计回填面10cm50
浑江(南杂木段)应急防洪治理工程投标技术文件,以作为自然沉降在土堤斜坡结合面上填筑时,应随填筑面上升进行削坡,并削至质量合格层。削坡合格后,应控制好结合面土料的含水量,边刨毛、边铺土、边压实;垂直堤轴线的堤身接缝压实时,应跨缝搭接碾压,其搭接宽度不小于3m。墙后、坡面、边角及填筑量较小或大型机械碾压不到部位利用小型振动机压实或辅以人工夯实,采用连环套打法夯实,夯迹双向套压。每层填筑按碾压试验确定的压实参数施工完毕后,经监理检查合格后才能继续进行上一层施工。4.3.4质量控制1)加强填筑过程中的测量控制,保证填筑边线、坡度、层厚在设计及规范允许误差范围内。2)加强现场施工人员的管理、培训,提高质量意识。3)各填筑部位的土料质量与设计相符,达到有关规定的控制要求。4)每层和碾压参数5)随时检查碾压情况,控制铺筑厚度、含水量、压实度等符合设计或碾压实验结果要求。6)与混凝土的接合面及纵横接缝的处理满足技术要求。4.3.5安全控制1)机械设备统一调配,加强机械设备的安全检查,确保机械设备完好运行。2)加强现场施工人员安全教育,提高施工人员的安全生产意识。3)特种作业人员必须持证上岗,严禁酒后作业。4.3.6雨季施工50
浑江(南杂木段)应急防洪治理工程投标技术文件雨季期间安排施工,以集中机械设备和人力分段突击为原则。填筑工程的基础面、层面均挖排水沟,以防雨水浸泡施工作业面。含水量过大的层面和部位,采取翻晒、清淤、换料等措施。雨季填筑施工,应做好雨情预报。雨前快速压实新铺料,并注意保持填筑面平整,防止雨水下渗、避免积水;雨后填筑面进行处理,经检验合格后方可复工。4.3.7资源配置填筑机械设备计划表序号设备名称规格型号单位数量1反铲(1m3)PC220台42装载机(3m3)ZL50台23推土机74kw台84自卸车10T台165污水泵2英寸台86污水泵4英寸台127柴油式发电机30KW台2填筑劳动力计划表序号工种单位数量备注1司机人602测量人63水泵工人84修理工人45电工人26普工人12924.3混凝土施工4.3.1工艺流程50
浑江(南杂木段)应急防洪治理工程投标技术文件砼施工工艺流程图浇筑面处理水泥砂石子水外加剂立模钢筋制作钢筋绑扎仓面清理磅秤计量砼拌和试块制作双胶轮车试验机动翻斗车砼浇筑拆模洒水养护4.3.2施工方法1、基础混凝土施工(1)基础验收50
浑江(南杂木段)应急防洪治理工程投标技术文件混凝土浇筑前基础应无积水,且对基础进行钎探、验槽,验明无误后方可进行施工。如发现与地质报告不符合时,须会同勘察、设计、建设、监理等单位共同协商研究处理。(2)模板支立模板采用组合钢模板,根据设计结构尺寸现场拼装,模板采用双向钢管背带,内部采用Ф14圆钢拉筋,外部采用Ф48钢管支撑,保证模板整体牢固、平整;保证混凝土浇筑时模板不产生较大的移动。(3)混凝土浇筑基础混凝土在该段开挖完成后进行,当堤身开挖段大于100m以后就可以开始基础施工;根据施工分缝(设计伸缩缝)长度将基础分段间隔施工,第1段施工完成后,施工第3块、第5块,然后才是第2块、第4块,依次类推。混凝土在拌合站拌合好后,用2t翻斗车运至施工部位,当卸料口至施工部位高差大于2m时,采用溜槽入仓,保证混凝土骨料不分离。下卸混凝土较困难时,人工用铲和钯,严禁向混凝土内冲水。混凝土入仓后,应及时平整,然后用插入式振捣棒振捣密实;下料厚度不超过40cm,振捣时均匀振捣,保证混凝土成型后内实外光面平整。浇筑过程中,应经常观察模板、支架等牢固情况,当发现有变形、移位时,立即停止浇筑,并在已浇筑的砼初凝结前修整完好。(4)混凝土养护混凝土浇完拆模后,及时进行洒水养护,养护期至少为14天。2、挡墙混凝土施工(1)施工缝处理施工缝面采用人工打毛,在混凝土初凝后至终凝前进行,清除缝面上所有浮浆,松散物料及杂物,露出粗砂或小石,但不损伤内部骨料。50
浑江(南杂木段)应急防洪治理工程投标技术文件水平施工缝在浇筑上一层混凝土前,将层面松散物及积水清除干净后均匀铺设一层比混凝土标号高一级的水泥砂浆。(2)模板支立模板采用组合钢模板,根据设计结构尺寸现场拼装,五一厂河段挡墙地上外露部分采用新模板,保证其外观质量。模板采用双向钢管背带,内部采用Ф14圆钢拉筋,外部采用Ф48钢管支撑,保证模板整体牢固、平整;保证混凝土浇筑时模板不产生较大的移动。(3)混凝土浇筑施工分缝长度与基础保持一致,分段间隔施工。混凝土在拌合站拌合好后,用2t翻斗车运至施工部位,当卸料口至施工部位高差大于2m时,采用溜槽入仓,保证混凝土骨料不分离。地面以上部分挡墙采用钢结构平台上车卸料入仓,特殊部位采用8t汽车吊吊0.5m3吊罐卸料入仓;如现场条件无法满足时,可采用传送皮带供料入仓。下卸混凝土较困难时,人工用铲和钯,严禁向混凝土内冲水。混凝土入仓后,应及时平整,然后用插入式振捣棒振捣密实;下料厚度不超过40cm,振捣时均匀振捣,保证混凝土成型后内实外光面平整。浇筑过程中,应经常观察模板、支架等牢固情况,当发现有变形、移位时,立即停止浇筑,并在已浇筑的砼初凝结前修整完好。(4)混凝土养护混凝土浇完拆模后,及时进行洒水养护,养护期至少为14天。3、台阶混凝土施工(1)测量放样施工前,应根据设计图纸放出结构物的结构线,保证构筑物的整体轮廓符合设计要求。(2)模板支立50
浑江(南杂木段)应急防洪治理工程投标技术文件台阶模板采用木模,现场安装,模板整体要求牢固、平整。(3)浇筑:混凝土在拌合站拌合好后,用翻斗车运至施工部位,采用溜槽入仓入仓,边角或细部位置用人工铲平,振捣棒振捣密实。下卸混凝土较困难时,人工用铲和钯,严禁向混凝土内冲水。4、钢筋制作及安装(1)钢筋的储存和检验进场的钢筋必须有出厂合格证和质量证明书,验收后入库后挂牌、分类堆放,上盖下垫、防止锈蚀。每批钢筋使用前,按DL/T5169-2002规范第4.2.2条的规定,分批进行钢筋的机械性能检测,检测合格者才准使用,检测记录提交监理。(2)钢筋的加工钢筋在加工厂加工成型,钢筋的表面应洁净,使用前应将表面油渍、漆污、锈皮、鳞锈等清除干净。钢筋严格按施工图给定的型号、直径、尺寸、数量进行加工,每种规格的钢筋加工时,均有配料单和下料牌。加工前,认真熟悉图纸,长短搭配合理配料,加工尺寸符合设计及施工规范要求;加工后的钢筋分类存放,不同部位的钢筋分类标识;安装时用板车运至绑扎现场,装车时设专人负责,防止混乱、错失。(3)钢筋的安装1)钢筋的安装位置、间距、保护层及各部位钢筋的大小尺寸,均应符合施工详图及有关技术规范的规定,钢筋保护层应按施工图要求布置与预留。2)现场焊接或绑扎的钢筋网,其钢筋交叉的连接,按设计文件的规定进行。如设计文件未作规定,且钢筋直径在25mm以下时,按50%的交叉点进行绑扎。钢筋之相交点应逐点扎牢。3)为了保证混凝土50
浑江(南杂木段)应急防洪治理工程投标技术文件保护层的厚度,应在钢筋与模板之间设置强度不低于设计强度的砼垫块。垫块应埋设铁丝并与钢筋扎紧,垫块应互相错开,分散布置。4)安装后的钢筋,应有足够的刚性和稳定性。预先绑扎和焊接的钢筋网及钢筋骨架,在运输和安装过程中应采取保护措施,避免变形、开焊及松脱。5)在钢筋架设完毕,未浇砼之前,须按照设计图纸和规范进行详细检查,并做好检查记录。检查合格的钢筋,如长期暴露,应在砼浇筑之前,重新检查,合格后方能浇筑砼。6)钢筋架设安装之后,应及时妥加保护,避免发生错动和变形。7)在砼浇筑过程中,安排专人检查钢筋架立的位置,如发现变动应及时矫正,严禁为方便砼浇筑擅自移动或割除钢筋。(4)钢筋接头1)钢筋接头以绑扎为主,搭接长度、错头位置、接头数量按设计及规范执行。2)需要焊接的接头优先采用电弧焊,焊工必须是经过专业培训持证上岗的操作人员。5、排水孔预留混凝土浇筑时为了预留排水孔,可先预埋PVC管,PVC管孔口尺寸不小于设计要求;预埋时,将PVC管内填满砂子,端口用塑料布封好,待面板施工完成后,撕毁塑料布,掏出砂子。6、沥青板埋设混凝土挡墙伸缩缝内嵌沥青木板,沥青木板嵌满整个伸缩缝内,沥青按规范要求涂刷。4.3.3质量控制50
浑江(南杂木段)应急防洪治理工程投标技术文件为保证混凝土质量达到设计要求,混凝土施工质量优良。在混凝土施工过程中,按规范及设计要求,对混凝土的原材料、配合比及仓面作业等混凝土生产过程中的各主要环节,进行全方位、全过程的质量控制,不断提高混凝土生产质量水平。1、原材料的质量控制(1)水泥1)进场的水泥必须有厂家提供的品质试验报告,同时试验室按规定进行抽检,水泥以200t~400t同品种、同标号、同厂家为一个取样单位。一批不足200t也作为一个取样单位。2)避免储存的水泥受潮,不同品种、标号及厂家的水泥分别贮放。贮存时须遵守招标文件的各项指标。(2)砂石骨料砂石骨料严格按规程规范控制,骨料的各项指标满足招标文件要求。(3)外加剂1)用于混凝土中的外加剂(包括减水剂、加气剂、缓凝剂、速凝剂和早强剂等),其质量应符合规范的规定。2)应根据混凝土的性能要求,结合混凝土配合比的选择,通过试验确定外加剂的掺量,其试验成果应报送监理审批。3)不同品种的外加剂应分别储存,在运输过程中不得相互混装,以避免交叉污染。(4)生产用水生产用水在水源改变或对水质产生怀疑时应采取砂浆强度试验法进行检测对比,如果水样制成的砂浆抗压强度低于原合格水泥制成的砂浆28天龄期抗压强度的80%,该水不能继续使用。2、混凝土仓面准备作业的质量控制(1)测量放样50
浑江(南杂木段)应急防洪治理工程投标技术文件采用先进的测量方法和仪器进行放样,以减少系统误差和出错的机会。所有测量数据,都通过室内作业和现场计算互相校核,施工放样过程中,严格按照《施工测量控制程序》进行操作。(2)模板施工做好模板的设计,结合现场的施工条件和建筑物特性,采用牢固可靠、施工快速、成型质量好的模板。各种模板出厂前严格检查,按招标文件和规范的要求对模板的尺寸、表面平整度、表面光洁度等进行检查;模板安装时,要测放足够精度的控制点,以控制模板安装质量和加快安装精度。(3)排水管施工排水管在埋设前,应仔细检查和核定,并做好标记和记录,预埋件埋设时,应加固牢靠,并加以保护,混凝土浇筑过程中,必须严格执行经监理工程师审批过的施工措施,防止浇筑过程中,移动和损坏预埋件。3、混凝土浇筑过程中的质量控制(1)混凝土运输混凝土运输采用合适的车辆,缩短运输时间,加快混凝土入仓速度,避免运输过程中混凝土产生离析;高温时做好车辆的防晒保温和冲洗降温,减少混凝土运输途中的温度回升。(2)混凝土入仓铺料混凝土下料时均匀铺料,排水管附近使用人工撮料,以防止损坏排水管。(3)混凝土振捣混凝土浇筑时,根据混凝土级配、结构部位配用软轴振捣棒,局部位置配用附着式振捣器,以确保混凝土振捣密实。模板附近,必要时进行复振,以减少水气泡,提高混凝土表面质量。50
浑江(南杂木段)应急防洪治理工程投标技术文件(4)严格控制施工过程中的模板变形,保证立模的准确度和稳定性,确保混凝土外形轮廓线和表面平整度满足要求。4、混凝土硬化后的质量控制混凝土浇筑完毕后,及时进行养护,一般情况下,使用洒水和喷雾养护。混凝土养护时间不少于14天,并满足规范的有关规定。4.3.4缺陷处理1)由于模板变位、漏振等引起的混凝土表面不平整和蜂窝、洞穴,应按规范或监理的要求进行修饰,在拆模后24小时内修补完成,直到监理满意为止。2)清除暴露表面的结垢和斑点,割除混凝土表面模板固定的螺栓等锚固件外露部分,并用砂轮打磨平整。3)混凝土表面有抹平、抹光等要求时,应根据施工详图有关规定及监理工程师指示处理。4.3.5雨季施工1)时刻注意天气的变化情况,随时做好防雨工作。2)保证运输工具具有防雨及防滑设备,当混凝土仓面较小时,加盖防雨棚。3)当在小雨中进行浇筑时,适当减少混凝土的拌和用水量,加强仓内积水的排除工作,并防止仓外积水灌入仓内。4)如遇突降大雨而又无有效的防雨设施时,立即停止浇筑,并遮盖混凝土的表面;当停歇超过规定时间时,按照施工缝处理。4.3.6资源配置机械设备配置表序号设备名称规格型号单位数量1搅拌系统JS500套12振捣器Φ50(插入式)台123电焊机BX3-500(交流)台850
浑江(南杂木段)应急防洪治理工程投标技术文件4汽车吊8t台25翻斗车1t/2t台166平板车5t台27传送带24延米套28装载机ZL50台19柴油式发电机30KW台210钢筋弯曲机GQ40台111钢筋切断机GW40台1劳动力计划表序号工种单位数量备注1司机人202测量人63支模工人164钢筋工人125电焊工人86拌和工人27振捣工人88电工人29普工人16合计904.4石笼护岸施工4.4.1工艺流程施工准备→测量放线→无纺布铺设→格宾石笼组装绑扎→石笼就位组装→石笼装填封盖→回填覆土4.4.2施工方法1、坡面修整采用74kw推土机进行整、削坡,人工辅助,清除所有可能损伤土工布的杂物,填平坑凹,平整土面或修好坡面。削坡应与土工布铺设等后续施工保持同步进行,不可削的太多,防止堤身被雨水冲槽。2、无纺布铺设采用人工铺设,将顶端锚固,顺坡面自下而上进行,50
浑江(南杂木段)应急防洪治理工程投标技术文件土工织物长边宜顺河铺设,铺设平顺、松紧适度,避免张拉受力、折叠、打皱等情况发生。土工布与土面密贴不留空隙,采用自然搭接,两幅的搭接宽度不小于50cm,与坡脚平衡或存在应力的地方,水平接缝的局里不小于1.5m,坡脚处锚固牢固防止滑动。铺设中,所有人员均穿着胶鞋铺设,防止将无纺布刺破。土工布铺设完毕,尽快铺筑保护层,不得将土工布长时间裸露暴晒,经受风吹雨淋,加速老化。施工战线不应过长,要有计划的分段,铺一段,填一段。3、格宾石笼(1)组装网箱石笼岸设计要求在厂家加工,网片运至施工现场后组装成设计规格的格宾网箱,为加强网面与边端钢丝的连接强度,采用翻边机将网面钢丝缠绕在边端钢丝上≥2圈,绞合采用间隔10~15cm单圈-双圈交替绞合。(2)填充石料采用人工和机械配合填装,填充石料选用坚硬、无锋利棱角且不易风化的粒径在10-30cm之间卵石或毛石。同时均匀地向同层的各箱格内投料,严禁将单格网箱一次性投满,在块石装填到1/3和2/3位置采用校核钢丝加固,1m高格宾每次填充约300mm高的石料,0.4m或0.5m高格宾应分两层进行填石。并且往各个方向的格宾石笼单位逐级递推,两相邻格宾石笼单元填石高度不超过30cm。填充石料顶面宜适当高出网箱,且密实,空隙处宜以小碎石填塞。迎水面及顶面的填充石料,表面以人工砌垒整平,石料间应相互搭接。(3)箱体封盖50
浑江(南杂木段)应急防洪治理工程投标技术文件当格宾上表面被基本整平,将盖板下折,相邻盖板的边缘拉至一起,使用合适的工具将相邻格宾的盖板拉紧,盖板上突出的边缘钢丝应与面板边缘钢丝上至少绞合两圈,保证盖板边缘与相邻面板边缘充分绞合,同时将相邻的盖板绞合。所有绞合钢丝伸出部分应弯入完成的格宾中,以避免扎伤。4、回填覆土回填覆土采用小型自卸车运土,坡面铺土人工配合进行。4.4.3质量控制1)网箱组砌体平面位置必须符合设计图纸要求。2)网箱层与层间砌体应纵横交错,上下联结,严禁出现“通缝”。3)每层网箱组均应适当放置“丁”字箱体。4)砌体外露面应平整美观。5)按设计要求铺设铺设土工织物或反滤层施工。4.4.4资源配置机械设备配置表序号设备名称规格型号单位数量1推土机74kw台22自卸车2T台103小反铲120台4劳动力计划表序号工种单位数量备注1司机人182测量人33技工人204力工人40合计814.5石笼挡墙施工4.5.1工艺流程1、整体工艺50
浑江(南杂木段)应急防洪治理工程投标技术文件边坡开挖(填筑)→坡脚压实平整→(下部)石笼挡墙堆砌→混凝土挡墙浇筑→墙背后土方回填→(上部)石笼挡墙堆砌2、局部工艺坡脚压实平整→土工布铺设→石笼挡墙(基础)堆砌→墙背后土方回填→石笼挡墙(分层)堆砌→墙背后土方(分层)回填4.5.2施工方法1、坡脚压实平整开挖至设计高程后,采用小型振动机将坡脚基础压实或辅以人工夯实、整平。2、土工布铺设采用人工铺设,从底部开始,随石笼堆砌层层上升,铺设平顺、松紧适度,避免张拉受力。土工布与石笼及土面密贴不留空隙,采用自然搭接,两幅的搭接宽度不小于50cm。3、石笼挡墙堆砌所有石笼采用台阶式堆码,上下层之间堆码按边坡坡度进行,上下、左右连接可靠并绑扎牢固;同一砌筑层内应大致砌筑平整,相邻石笼高差不宜过大,相邻石笼应错缝砌筑,不得存在顺向通缝。上下相邻石笼也应错缝搭接,避免竖向通缝。在进行第二层网箱施工时,要按照设计图纸的坡度进行叠级摆放,上层网箱和下层网箱要错开叠砌,按设计要求进行上层网箱与下层网盖的联结绑扎,并固定好网箱与下层箱体位置,才可进行投放填充石料。用于填充的卵石或毛石应质地坚硬,容重不小于25KN/m3,小块石材粒径应大于网眼,强度指标满足设计要求。50
浑江(南杂木段)应急防洪治理工程投标技术文件石块安装必须自身稳定,大面朝下,适当摇动或敲击,使其平稳。每施工完一层石笼后,背面挂好土工布,同时跟着回填并夯实,确保石笼的稳定性,夯实要达到设计要求。在施工完一层石笼后,现场先进行检查合格后才可进行第二道工序施工。顶部石料砌垒平整后进行封盖,先使用封盖夹固定每端相邻结点后,再加以绑扎;封盖与网箱边框相交线,应每相隔25cm绑扎一道。4、墙背后土回填每施工完一层石笼后,背面挂好土工布,进行土方回填并夯实,确保石笼的稳定性,夯实要达到设计要求。4.5.3质量控制1)相邻石笼应错缝砌筑,不得存在顺向通缝。2)石笼砌筑、土工布铺设、墙后土回填同步进行。3)回填土必须夯实,达到设计要求的密实度,保证石笼的稳定性。4.5.4资源配置机械设备配置表序号设备名称规格型号单位数量1自卸车2T台102小反铲120台43蛙式夯机台8劳动力计划表序号工种单位数量备注1司机人162测量人33技工人204力工人50合计8950
浑江(南杂木段)应急防洪治理工程投标技术文件4.6花岗岩铺装施工4.6.1工艺流程施工准备→基层处理→面砖铺贴→整型、灌缝4.6.2施工方法1、施工准备(1)材料准备根据设计要求对所用材料应进行质量检验,合格后方可进场;面砖码放时应轻拿轻放码放,整齐并按批量、颜色、块形、厚度、抗压强度分别堆放;垫砂层及接缝用砂应分别堆放,并应采取防止雨淋的措施。(2)高程、基层复查及定位标定根据设计图纸对平台及踏步的高程进行复查;对基层表面进行复查,不符合要求,应进行修整。根据铺筑平面设计图,对面砖铺砌基准点和基准线进行设定;在路缘石边设定面砖基准点,通过基准点设置两条相互垂直的面砖基准线。2、基层处理将混凝土层基表面的积灰及杂物等清理干净,如局部凹凸不平,应将凸处凿平,凹处补平。3、面砖铺贴(1)找平、弹线按照设计图纸引标高及平面轴线,设置铺砌方格,根据位置和高程在四角各铺一块基准石材,在此甚础上在东西两侧各铺一条基准石材。经测量检查,高程与位置无误后,再进行大面积铺砌。(2)试拼、试排铺设前对每一块石材,按方位、角度进行试拼;50
浑江(南杂木段)应急防洪治理工程投标技术文件试拼后按两个方向编号排列,然后按编号排放整齐。为检验板块之间的缝隙,核对板块位置与设计图纸是否相符合;在正式铺装前,要进行一次试排。(3)砂浆按水平线定出砂浆虚铺厚度(经试验确定)拉好十字线,即可铺筑砂浆;用1:3干硬性水泥砂浆,铺好后刮大杠、拍实、用抹子找平,其厚度适当高出水平线2-3mm。(4)铺贴铺贴前预先将花岗岩除尘,浸湿后阴干后备用。在板块试铺时,放在铺贴位置上的板块对好纵横缝后用木锤或橡皮轻轻敲击板块中间,使砂浆振密实,锤到铺贴高度。板块试铺合格后,翻开板块,检查砂浆结合层是否平整、密实。增补砂浆,在水泥砂浆层上浇一层水灰比为0.5左右的素水泥浆,然后将板块轻轻地对准原位放下,用木槌或橡皮锤轻击放于板块上的木垫板使板平实,根据水平线用水平尺找平,接着向两侧和后退方向顺序铺贴。铺装时随时检查,如发现有空隙,应将板材掀起用砂浆补实后再进行铺设。(5)灌缝、擦缝铺砌完后按板材的颜色用白水泥和颜料与板材色调相近的1:1稀水泥浆,装入小嘴浆壶徐徐灌入板块之间的缝隙内,流在缝边的浆液用牛角刮刀喂入缝内,至基本饱满为止,缝宽为2mm;1-2h后,再用棉纱团蘸浆擦缝至平实光滑,粘附在石面上的浆液随手用湿纱团擦净。(6)覆盖养护灌浆擦缝完24h后,应用土工布或干净的细砂覆盖,喷水养护不少于7d。4.6.3质量控制50
浑江(南杂木段)应急防洪治理工程投标技术文件1)铺砌前应进行选板试拼,有裂缝、掉角、翘曲和表面缺陷的板块应剔除,品种不同的板块不得混杂使用。2)面层铺设应防止板面与基层出现空鼓现象,操作中应注意下承层表面应用钢丝刷清扫干净,浇水湿润并均涂刷一层素水泥浆,砂浆铺设必须饱满,水灰比要准确,现场必须有计量配置;在已铺贴的板块上不准站人,铺贴应倒退进行。用与板块同色的水泥浆填缝,然后用软布擦干净粘在板块上的砂浆,在面层铺设后,表面应覆盖、湿润。养护期必须保证7d。3)由于板块本身不平或厚度偏差过大(大于±0.5mm)或铺贴时操作不当,未找平或铺贴后过早上人踩踏等原因,容易出现相邻两块板高低不平。若发生高低不平应进行处理,必要时用磨光机仔细磨平抛光。4)同一条中使用的石材宽(长)度相同,以保证缝宽均匀。相邻条中的石材尺寸大小互补,如本条石材尺寸为负偏差,则相邻条石材为正差,以抵消尺寸影响(在保证直线性及外观质量的前提下)。5)石材组织专门运输,用叉车将石材运至工作面附近,然后用自制石材运输车运输到位,自制运输车用钢管及小推车轮子等制成。6)石材本身重量较大,准备采用自制重锤击打时,下垫8mm的橡胶垫板。7)为保证击打后每块石材下的砂浆密实度相同,每批砂、水泥拌制的砂浆铺装前要做试铺区,以确定该批砂浆的虚铺厚度及锤击次数,作为大面积铺砌的依据。这样做可以避免因沉降造成的板间高低差。4.6.4资源配置机械设备配置表序号设备名称规格型号单位数量1平板车5T台42叉车台23自制推车台450
浑江(南杂木段)应急防洪治理工程投标技术文件4石材切割机台8劳动力计划表序号工种单位数量备注1司机人62测量人33技工人184力工人28合计5550
浑江(南杂木段)应急防洪治理工程投标技术文件第五章资源配备计划5.1机械设备的安排计划5.1.1机械设备的安排本工程土方机械设备主要包括:挖掘机、装载机、推土机、自卸车、打夯机等。本工程混凝土机械设备主要包括:拌合站、汽车吊、翻斗车、平板车等。拟投入本工程的主要施工机械设备详见附件一:拟投入本工程的主要施工设备表。5.1.2机械设备的动员工程中标并签订合同后,我们将立即按要求组织具有足够施工能力的设备上场,并作好施工前的准备工作。施工准备用5天的时间,完成设备调遣和设备维修以及其他准备工作。试验、测量、质检仪器在工程开工前运到工地,并尽快建立工地试验室,及时开展施工前的试验超前工作。5.1.3机械设备的调遣本工程施工机械可从其他项目部调配,施工时就近调遣。首批机械设备直接运输至现场,运输汽车直接从公路开到工地,挖掘机、推土机等优先装车运到工地以便加宽、修整原有农村道路和新修便道、平整场地等。5.2人员的安排计划我公司若能中标,在人员进场前进行岗位技能培训及应知应会教育,技术、管理人员均参加过相应的业务培训,并持有资格证或结业证书,从事特殊工种的职工50
浑江(南杂木段)应急防洪治理工程投标技术文件持有特殊工种的上岗证,所需非熟练劳动力(普工)大部分将从当地雇用,并在项目实施期间做好人员的管理工作。我公司一旦接到中标通知书后,立即进行人员、设备的动员和调遣工作。5天内派项目经理部的主要负责人、管理人员、技术人员进驻工地,与业主接洽的同时,详细勘察、了解施工沿线情况,尽快安排落实施工营地,开始料场、拌和站、机械停置场的修建工作,并进行水、电、路等的准备工作。同时,公司会同项目经理部有关人员按照施工方案中工序的先后,组织相应的机械陆续进入工地。工程所用施工设备全部由我方自备,拟配备先进的、性能良好的施工机械,以满足工程需要。做到临建工程、电力设施等的修建、架设与施工机械、人员进入现场同步进行。设备人员动员周期均需5天,完成各种临建设施控制在7天之内。5.3材料组织及供应计划5.3.1材料组织及运输主要材料的要求与供应方式严格按招标文件执行,,严格选择供料厂家,并按要求做好材料抽检、试验,上报发包人和监理认可备案。建设所需钢材、水泥、木材、砂石骨料、预制件等外购材料及构配件,可通过城镇及乡村公路运至工地。进场后物资供应部门与施工技术部门紧密配合,做好材料供应计划,保证材料的及时供应,保证工程的顺利进行。工程开工前,与材料供应商签订《供货合同》,明确双方的权利与义务。将合同书副本交给业主一份备案。5.3.2材料供应计划材料部门配合技术部门,根据工程各种材料的用量结合工程进度安排,及时编制材料供应计划,并组织采购,保证工程的顺利进行。50
浑江(南杂木段)应急防洪治理工程投标技术文件第六章施工进度计划及保证措施6.1工期进度计划本工程施工合同要求工期是122日历天,根据工程实际情况,我公司结合自身状况,在122天内全面完工,在施工过程中,参战的施工人员将比常规多,立体交叉作业和夜间连续作业频繁,因此,要想抓好本工程的施工,则施工组织,综合管理,总体策划的工作是至关重要的。只有抓好上述工作,才能缩短工期,降低成本,促进工程质量及经济效益的提高,进一步体现质量就是效益,管理也是效益的观点,本工程的总体部署抓住三个阶段:第一是基础开挖和阶段,以极限工程量为准,极大可能的缩短施工时间;第二是防洪堤堤身填筑阶段;第三阶段为混凝土浇筑阶段,本阶段工程量大,以合同工期为准关死后门倒排流水计划,不足的时间尽量采用交叉作业施工。本工程施工中必须以形象目标管理为控制工程进度,这一条是近年来我公司缩短工期的行之有效的措施。本工程进行分段施工,划分为4个平行施工段,统筹安排,按目标工期控制总进度。在正常情况下计划整个工程全面竣工,详见施工计划。如遇设计变更或人力不可抵抗的自然灾害或发包方原因,工期顺延。施工进度计划见附件四:计划开工日期、完工日期和施工进度横道图。6.2工期保证措施工程实施过程中,公司将靠一流的施工策划与运作、一流的管理与协调、一流的技术与工艺、一流的设备与材料、一流的承包商与劳动力素质等来实现一流的管理和控制,确保工期按期完成来满足业主对工期、质量等方面的要求。6.2.1组织管理保证措施50
浑江(南杂木段)应急防洪治理工程投标技术文件施工中我们一定要本着想业主所想,急业主所急的指导思想,力争在保质、保量、保安全的前提下,按照进度计划的安排,按照进度计划完成施工任务,以组织实现承诺和让业主满意,以及干一项工程交一方朋友的目的。(1)严格按照项目法施工管理,实行项目经理负责制,对本工程行使计划、组织、指挥、协调、控制、监督六项基本职能,对本工程实行全方位全过程的有效管理。(2)组成精干高效的项目班子,确保各种指令畅通,做到令行禁止。(3)项目经理部负责协调各个部门的管理人员和施工人员,各专业相互穿插作业计划,使工序严格按计划进行。(4)与业主、监理、设计单位紧密配合,对工程施工全面进行计划、组织、技术、质量、材料等项管理,统一组织协调各种施工关系,充分调动各工种的施工优势,从组织上保证总进度的实现。(5)根据本工程特点,在施工期间,组织进行全方位的劳动竞赛,比工期、比质量、比安全、比文明施工,根据竞赛结果奖优罚劣,互相促进。(6)根据施工合同规定的工期,编制工程项目的施工总进度计划,在施工项目的总进度计划的指导下,编制各阶段目标计划,关键部位还须编制周计划、日计划。(7)项目经理部实行岗位责任制,分工明确、清晰,责任到位,并根据目标计划和分工负责的原则,建立目标奖罚制度,奖罚分明。(8)加强现场施工计划协调工作,根据施工条件的不断变化,及时调整作业计划,加强调度职能,实行长计划、短安排,通过月、周计划的布置和实施保证总计划的实现。(9)建立每周的工程例会制度,举行与业主50
浑江(南杂木段)应急防洪治理工程投标技术文件、设计单位联席办公会议,及时解决施工生产中出现的问题。(10)在本工程中我公司将坚持日计划控制,每日召开现场计划调度会,并坚持日报表制度。(11)坚持“质量第一”、“安全第一”的原则,严格执行“三检”,坚持人员培训持证上岗和“样板引路”等办法,提高一次成功率,把返工浪费减到最低程度,避免质量、安全事故。(12)对基层作业班组实行目标控制,以经济手段激励作业人员的创造性,对保质保量提前完成任务的班组按照合同予以奖励,对由于施工安全、质量等人为造成工期拖延的按照合同予以处罚。(13)加强现场及其环境的管理协调工作,设专人负责处理交通运输、环境卫生、治安保安等各种工作,并与社会及政府有关部门取得联系,求得社会及政府有关部门的支持,以确保工程进展顺利。(14)合理调配各种资源,如材料、架设工具、机械设备、劳动力等,作到人歇机不停,避免出现停工待料或劳动力不足等情况。(15)配套材料进场计划早安排、早落实,防止临阵磨枪,导致窝工等现象。(16)实施网络法施工,强化计划管理,抓住主导工序,安排足够劳动力和设备,组织昼夜施工。(17)制定严格的设备、材料等加工购买和进场计划,即保证设备材料及时进场到位,减少积压和二次搬运。6.2.2工程资源保证措施公司力争优质、快速、安全、文明的完成本工程,为公司信誉提升再塑里程碑,并以此为目标制定工程保障计划。(1)公司资金、设备、技术力量保证本工程需要,工程进度款专款专用。50
浑江(南杂木段)应急防洪治理工程投标技术文件(2)本工程业主无材料供给,所有材料均由我方自行采购,周转材料保证七成新以上,其余材料保证质量符合设计规范要求,有出厂合格证书及质量合格证书。(3)劳动技术工人在与我司长期合作并有大型工程施工经验的队伍中招标精选,确保队伍精干,敢打硬仗。6.2.3劳动力保证措施(1)我公司已提前组织好劳动力,挑选技术过硬、操作熟练、体力充沛的施工队伍,按照施工进度计划的安排,分批进场。(2)加强班组建设,做到分工和人员搭配合理,提高工效,既要做到不停工待料,又要调整好人员的安排,不出现窝工现象。(3)做好劳动力的动态调配工作,抓关键工序,在关键工序延期时,可以抽调精干的人力,集中突击施工,确保关键线路按期完成。(4)每道工序施工完成后,及时组织工人退场,给下道工序工人操作提供作业面,做到所有工作面均有人施工,人休工不休。(5)合理调配劳动力,如在基础开挖的同时可进行排水作业,基础砼的浇筑。(6)做好后勤保障工作,安排好工人的生活休息环境和伙食质量,尤其安排好夜班工人的休息环境,保证工人有充沛的体力更好的完成施工任务。(7)防洪堤墙身施工现场工人数均按照二个班考虑,保证昼夜连续施工。(8)根据生产进度计划和劳动力需求计划,按照组织各工种人员进场,工序完成后,及时组织人员退场,减少不必要的临建占用费。(9)在农忙季节来临前,应做好施工队伍的稳定工作,对农忙季节人工费给予一定的补助和津贴。50
浑江(南杂木段)应急防洪治理工程投标技术文件(10)在订立劳务合同时,在合同中应强调施工现场无节假日和稳定劳动力的条款。(11)加强宣传教育,提前作好员工及农工思想工作,作好人员调度,补充安排,调整施工作业面及工序流程,保证农忙及节假日工作不受大的影响。6.2.4限期赶工措施(1)提前作好施工前的准备工作,达到“三快”即进场快、安家快、开工快。节约入场准备时间,迅速欣起施工高潮。(2)施工方案提前编制,材料采购供应计划提前制订,劳动力提前培训,机械设备及时入场,不要因人、材、机而拖延工期。(3)进行分段流水作业,各工种、工序相互穿插作业,加快施工进度。(4)充分利用白天时间,早上班,晚下班,深夜少加班,既延长了工作时间,又解决了噪声扰民问题。(5)节假日不放假,采取发加班工资及轮休方式。(6)小雨坚持不停工,每人配齐防雨用品,对特殊工艺如砼浇筑采取用彩条布遮挡措施。(7)坚持奖惩制度,工资与工期挂钩,提前奖励,延期受罚。(8)备足资金,按时发放工资,稳定人心不动摇。(9)备足原材料及周转材料,保障供应,确保进度。50
浑江(南杂木段)应急防洪治理工程投标技术文件第七章质量保证体系及保证措施7.1质量保证体系质量是企业的信誉,是企业的生命,切实保证工程质量是我公司的根本宗旨。因此,在本工程施工中,我公司将严格遵守招标文件中的质量保证要求,全面推行ISO9001:2008《质量管理和质量保证》系列标准,确保本工程质量目标的实现。质量方针:科学管理、质量第一、用户满意、持续改进。质量目标:严格按照质量保证体系组织施工,工程合格率100%,土建分部分项工程优良率达到90%以上,单位工程优良率达到90%以上,杜绝质量事故,工程总体质量等级为优良。质量要求:符合《水利水电工程施工质量评定规程》(SLl76-2007)质量要求标准,达到《水利水电建设工程验收规程》(SL223-2008)验收合格标准。50
浑江(南杂木段)应急防洪治理工程投标技术文件质量保证体系框图质量管理目标确定质量管理体系思想体系组织体系控制体系工程管理部质量安全环保部试验室设备物资部经营管理部施工调度部计量标准的质量控制施工过程的质量控制机具材料的质量控制施工准备的质量控制施工组织设计与方案控制预防为主的方针质量回访服务质量意识教育项目经理部质量管理体系7.2工程质量保证措施我司将从质量意识教育上、组织上、制度上、施工各个环节上,确保该工程的施工质量达到优质标准。7.2.1组织保证措施(1)精选业务素质高、管理工作经验丰富、责任感极强的施工、技术、质量、安全、设备、材料等人员组成有权威性、并得到公司授予实权的项目管理班子,对各专业施工有统一指挥权,对各工序、工艺之间的质量验收和交叉穿插有统一协调权,确保工程目标的实现。(2)项目经理必须懂技术、善管理、重质量、与项目的质检负责、施工负责、技术负责、材料负责组成严格过硬、奖罚严明的质量保证体50
浑江(南杂木段)应急防洪治理工程投标技术文件系,确保项目各类人员在组织行动方面、上岗尽职方面、分工合作方面、保证质量及进度目标方面等,从组织管理措施上落实到位。(3)专职质检人员,在班组自检、互检、交接检的基础上,独立行使质量监督职能,赋予质量否决权,严格监督生产班组和分配同质量挂钩,其优质工资的多少、有无,必须经专职质检人员检查、认可、签证后方可发放,专职质检员直接向项目经理负责。7.2.2技术保证措施(1)认真阅读设计图说,较好地完成设计交底,并根据设计图说,交底纪要,规程及规范,有针对性地编制出切实可行的施工组织设计。(2)施工过程中的工序控制施工过程中的工序控制是保证稳定提高工程质量的科学方法,它的基本特点是从过去的事后检验把关为主转变为预防和改进为主,从管结果变为管因素。工序控制是要使整个工程的施工过程都处于受控状态。1)基础工序控制测量定位放线准确,基础开挖不能超宽,超深,且应准确嵌入持力层,砼浇筑必须保证密实。2)主要分项工序质量控制模板工程:做好模板方案设计,确保模板的整体性强度和刚度;加强工长交底制度,严格按照方案及工艺标准施工;认真贯彻“三检制”,减少质量问题的发生。砼工程:严格控制砼外加剂,加强配合比管理。浇筑顺序、振捣及养护,应严格按分项方案规定措施执行,确保砼的强度和外观质量要求。施工缝与排水管安装工程:合理安排劳动力,采用正常的施工程序和成品保护措施。(3)建立严格的隐蔽工程检查制度。73
浑江(南杂木段)应急防洪治理工程投标技术文件凡属隐蔽工程项目,应先由班组、项目部逐级自检,自检合格后,会同业主驻现场代表或监理一起复检,将检查结果填入验收表格,双方签字签发隐蔽工程验收资料。(4)建立测量计算资料换手复核制度。测量资料须经换手复核最后交总工程师报业主驻现场代表或监理批准。并定期对测量基线、水准点及有关标志进行复测检验。7.2.3材料质量管理措施(1)严格控制外加工、采购材料的质量1)本工程所用主要材料的质量等级必须是合格产品,基础及主体结构所用水泥必须具备合格证和经检测部位检测合格才能使用。2)各类建筑材料到现场后必须查验核对质量保证资料,并按规定进行抽样检查,无检测合格证明严禁使用。3)凡是对工程结构使用安全等有影响的材料,必须按设计说明和有关规范要求,由业主方、承包人及有关单位一道看样、比选、定质、定价后才能采购。(2)搞好原材料二次复试取样、送样工作水泥等原材料必须有签证取样进行物理试验;存放期超过3个月的水泥必须重新取样进行物理试验,合格后方可使用。7.2.4质量分析动态管理各分部分项工程施工前,组织班组技术交底,除对工艺流程、施工重点、质量要求等作详细交底外,应强调对重点、难点部位的施工必须按全面质量管理方法,建立质量管理点,开展QC活动和PDCA循环,定期作施工质量分析,实施工程质量动态管理。7.3档案资料管理(1)现场施工及技术人员必须在施工过程中及时准确地填写施工技术表格和质检表格,严禁有涂改及编造数据。(2)73
浑江(南杂木段)应急防洪治理工程投标技术文件现场设专人负责档案资料管理,及时、准确地做好档案资料的收集,整理,工程完工及时归档。(3)加强对设计变更签证和工程量变更签证等签证资料的管理,及时向甲方或监理工程核对,以免在竣工结算时出现差错。(4)设专用档案柜保管档案资料,严防虫、鼠害及火灾损毁档案。(5)运用微机建立档案资料数据库,对各种施工记录、档案资料进行跟踪管理,确保工程技术资料质检资料等档案资料的完整性和准确性,以便工程完工后及时归档。第八章安全管理体系与管理措施8.1安全管理体系安全是企业的信誉的保障,切实保证施工安全是我单位的基本宗旨。在《浑江(南杂木段)应急防洪治理工程》施工中,我单位将严格遵守招标文件中的施工安全保证要求,全面推行GB/T28001《安全管理体系》系列标准,确保本工程安全文明目标的实现。安全目标:1)无人身重伤及以上事故;2)轻伤率低于10‰;3)无等级火灾事故;4)无机械、交通责任事故。安全管理体系框图73
浑江(南杂木段)应急防洪治理工程投标技术文件8.2.安全管理措施8.2.1制度措施1、安全教育(1)进行思想教育目的是为安全生产奠定思想基础,一是加强思想路线方针政策的教育,提高全体职工对安全生产重要意义的认识,不断提高管理人员和职工的政策水平和自觉执行安全生产方针政策和法规。二是加强劳动纪律的教育,使广大职工懂得严格执行劳动纪律对实现安全生产的重要性。(2)安全技能和法制教育项目部所有职工必须具备安全基本知识,接受安全知识和法制教育,每年按规定学时进行安全培训。(3)安全技能教育73
浑江(南杂木段)应急防洪治理工程投标技术文件项目部应根据工种专业特点,实现安全操作,安全防护必须具备的基本技术知识要求,每个职工应熟悉本工种、本岗位专业安全技术知识。必须进行专门的安全技术培训,并经考试合格持证上岗。2、安全检查(1)定期安全大检查项目部每月组织一次定期安全大检查,施工队每周组织一次定期安全大检查。每次安全大检查由项目经理或项目技术负责人带队,质量安全环保部、工程管理部、设备物资部、经营管理部、生产调度室以及施工队等派员参加。按照安全检查评分标准对管理、设备、措施、装置、违章行为等进行全面的安全大检查和评分,对安全隐患提出整改措施,并由安全员督促落实。(2)专业安全大检查由工长负责组织专业班长、安全员参加。按照表列的检查项目、内容、标准进行详细检查,确认无重大危险隐患,基本达到规程要求,检查组长签字正式验收。(3)经常性安全检查项目部领导和专职安全员等,经常深入施工现场、库房,对各种设施、安全装置、机电设备、起重设备运行状况,施工工程周围高压线路的防护情况,以及干部有无违章指挥、工人有无违章作业行为等,进行随时的检查、纠正。8.2.2经济措施安全生产经济保证是应按有关规定和本项目所列措施费等提取费用,保证安全防范设施配齐、到位,职工劳保用品及时发放,同时对安全生产实行奖罚制度。1、安全生产防范措施的执行73
浑江(南杂木段)应急防洪治理工程投标技术文件经过批准的安全生产防范具有技术法规的作用:必须认真执行遇到因条件变化或考虑不同尺寸应按规定及时修正、变更。施工中各种安全设施,防护设置应列入任务点,落实责任到班组或个人并实行验收制度。项目总工、安全技术人员要经常深入工地检查安全生产防范措施的实施情况,及时纠正违反规定的行为。2、加强劳保保护工作根据不同工种的配备相应的安全防护用品,向参加本项目建设的所有人员发放安全帽和相应的安全用具,作业过程应注意的问题如下:(1)进入施工现场人员必须强制带安全帽。(2)在交叉处要设置安全行车标志,夜间作业灯光要足,目标清楚,避免施工人员受外来车辆意外受伤。(3)注意工地机械设备的机械技术状态,常维护保养,完好率达95%以上。(4)注意工地用电管理:线路架设要规范,派专人电工负责管理,并应注意安装漏电保护器。3、实行安全生产奖罚制度本项目在下达生产任务的同时,必须同时下达安全指标,检查考核评价,伤亡事故控制率,安全设施完好率,尘毒浓度合格率,职工安全技术培训及程序,安全技术措施经费提出使用等监督考核办法和奖罚办法。安全生产与职工荣誉和经济利益挂钩,实现奖罚分明。8.2.3专项措施1、用电安全(1)临时用电工程的安装、维修和拆除,均由经过培训并取得上岗证的电工完成,非专业电工不准进行电工作业。(2)电缆线路采用“三相五线”接线方式,电气设备和电气线路必须绝缘良好,场内架设的电力线路其悬挂高度及线距应符合安全规定,并应架在专用电杆上。(3)变压器必须设接地保护装置,其接地电阻不得大于4Ω73
浑江(南杂木段)应急防洪治理工程投标技术文件,变压器设护栏,设门加锁,专人负责,近旁应悬挂“高压危险、请勿靠近”的警示牌。(4)室内配电盘、配电柜要有绝缘垫,并要安装漏电保护装置。各类电气开关和设备的金属外壳,均要设接地或接零保护。(5)配电箱要能防火、防雨、箱内不得存入杂物并应设门加锁,专人管理。(6)移动的电气设备的供电线,应使用橡套电缆,穿过行车道时,应套管埋地敷设,破损电缆不得使用。(7)检修电气设备时应停电作业,电源箱或开关握柄应挂“有人操作,严禁合闸”的警示牌或设专人看管。必须带电作业时应经有关部门批准。(8)现场架设的电力线路,不得使用裸导线,临时敷设的电线路,不得挂在钢筋模板和脚手架上,必须挂设时要安设绝缘支承物。施工现场用的手持照明灯应采用36V的安全电压。严禁个人乱拉、乱接照明灯或其他电器。(9)施工中如发现危及地面建筑物或有危险品、文物时,应立即停止施工,待处理完毕方可施工。2、防火安全(1)工地建立防火责任制,职责明确,建立防火档案。(2)建立义务消防队,设专人负责,订出教育训练计划和管理办法、防火措施。(3)施工现场配备防火设施,消防设备的型号、功率满足消防任务需要并逐期检查、检验,使其始终处于良好待命状态。严禁使用过期的灭火器,电焊作业严格遵守“十不准”的规定。(4)建立动用明火审批制,划分级别,明确审批手续,并有监护措施。73
浑江(南杂木段)应急防洪治理工程投标技术文件(5)焊割工作应严格执行“十不准”及压力容器使用规定。(6)危险品押运人员,仓库管理人员和特殊工种必须经培训和审证,做到持有效证上岗。3、施工机械安全(1)各种机械操作人员和车辆驾驶员,必须取得操作合格证,不准操作与证不相符的机械,不准将机械设备交给无本机操作证的人员操作,对机械操作人员要建立档案,专人管理。(2)操作人员必须按照本机说明规定,严格执行工作前的检查制度和工作中注意观察及工作后的检查保养制度。(3)机械设备在施工现场停放时,应选择安全的停放地点,夜间应有专人看管。(4)用手柄起动的机械应注意手柄倒转伤人,向机械加油时要严禁烟火。(5)严禁对运转中的机械设备进行维修、保养、调整等作业。(6)指挥施工机械作业人员,必须站在可让人瞭望的安全地点,并应明确规定指挥联络信号。(7)使用钢丝绳的机械,在运转中严禁用手套或其他物件接触钢丝绳,用钢丝绳拖、拉机械或重物时,人员应远离钢丝绳。(8)机械作业应严格按照《建筑机械使用安全技术规程》和《建筑安装工人安全技术操作规程》规定的要求执行。(9)定期组织机电设备、车辆安全大检查,对检查中查出的安全问题,按照“三不放过”的原则进行调查处理,制定防范措施,防止机械事故的发生。73
浑江(南杂木段)应急防洪治理工程投标技术文件第九章文明施工及环保措施我公司在本工程实施过程中,将严格贯彻执行国家有关文明施工、环境保护的法律、法规,做好施工区的环境保护工作。为确保环境得到保护,在任何时候都接受监理或发包人及政府机构的环保人员的检查。切实把建设项目的文明施工、环境保护工作做好。其主要内容应包括:(1)施工弃碴场的利用和堆放;73
浑江(南杂木段)应急防洪治理工程投标技术文件(2)施工场地开挖的边坡保护和水土流失防治措施;(3)水道污染的防治措施;(4)施工过程中的噪声、粉尘、废气、废水和废油的治理措施;(5)施工区和生活区的卫生设施以及粪便、垃圾的治理措施;(6)完工后的场地清理。9.1文明施工保证措施9.1.1文明施工的意义及内容1、文明施工的意义(1)文明施工是现代施工的客观要求;(2)文明施工是施工企业各项管理水平的综合反映;(3)文明施工是企业竞争开拓市场的需要。2、文明施工内容(1)严格劳动纪律、遵守操作和安全规程每天施工前,如开班交底会,由工长布置当天的施工内容、操作要求和应注意的问题,严格执行操作规程;建立安全生产责任制,进行安全交底、安全教育和安全宣传,严格执行安全技术措施。(2)施工现场布置合理、物料堆放有序,便于施工操作。按施工总平面布置图设置各项临时设施;施工机械按施工平面图布置的位置和线路调配;施工现场道路保持畅通,排水系统处于良好的使用状态;严格按照施工组织架设施工现场的用电线路;设置夜间施工照明设施,必须符合施工安全的要求。(3)优化施工现场的场容场貌73
浑江(南杂木段)应急防洪治理工程投标技术文件施工现场必须设置明显的标牌;施工现场的管理人员应配戴证卡,并便于识别;设置沟井坑穴的覆盖物和施工标志;施工现场大门场地和材料堆场应平整坚实;经常清理和清扫,以保持场容场貌的整洁;临时工作、生活设施应符合卫生、通风、照明、排水等要求;(4)严格遵守国家有关环境保护的法律规定。9.1.2文明施工保证措施(1)施工现场设置施工牌,标明工程项目名称、建设单位、监理单位、施工单位、设计单位、项目经理和施工现场管理代表人姓名、开竣工日期、施工许可证批号等。(2)所有施工管理人员服装整齐,主要管理人员在施工现场佩带证明身份的证件。(3)建立文明施工负责制,划分区域,明确管理负责人,实行挂牌制,保持现场清洁整齐。施工现场的临时设施,包括生产、办公、生活用房、仓库、料场以及照明、动力线路,要按施工组织设计的平面布置来进行施工。(4)现场材料集中堆放整齐,并做出标记。不侵占道路,并做好安全防护隔离。(5)现场使用的机械设备,要按平面图固定点存放,遵守机械安全操作规程;经常保持机身周围的环境清洁。(6)定期搞好场内外卫生,保持场地整洁,道路畅通。使排污水系统正常运行,及时清除建筑垃圾。(7)施工中应充分重视对环境的保护,防止水土流失,保护绿色植被。应及时对裸露的地基、边坡、开挖出来的沙、土以及水泥等建筑材料予以保护,防止风刮扬尘,雨水冲刷。(8)按规定设立标准食堂等,确保饮用水符合卫生标准,职工宿舍整洁。生活区配备一定量的灭火器,定期组织检查活动。(9)开展有益的文体活动,使每个员工都能在轻松愉快的环境中工作。73
浑江(南杂木段)应急防洪治理工程投标技术文件9.2环境保护措施工程施工时应特别重视施工区的安全、卫生、粉尘、废水、污染物等环境保护文明施工的有关规定、标准、规范,并接受业主和监理工程师的指导、监督,切实把施工期中建设项目的文明施工、环境保护,与主体工程紧密结合,必须把文明施工和环境保护措施落到实处。9.2.1生活区的废物、废水的处理(1)新建临时房屋后设排水沟,集中流入排放地点。(2)在生活区定点放置垃圾桶,落实门前“三包”环境保洁责任制。9.2.2生产区的废物、废水的处理(1)生产区内的废物、料要集中堆放,弃至指定地点。(2)经常使用的场内施工道路要定期洒水,保持湿润。(3)在材料搬运过程中,可能产生粉尘的材料应加以处理,严禁随地堆放。9.2.3施工区的废物、废水的处理(1)在施工区内设置连续、畅通的排水系统,集中流入沉淀池进行沉淀处理,合理组织排放,不得直接将基坑内的废水、集水直接抽排入河,以免污染河水。(2)施工区内对所有燃料、油等可能污染环境的材料应保持在合适的容器中,并放在指定地点以免意外泄露。(3)施工区内的废物要集中堆放,弃至指定地点填埋,不得随意堆弃。9.2.4噪声控制措施(1)严格按照《中华人民共和国噪声标准》(GB112523-90)有关噪声的要求、规定执行。必须采取各种措施,限制和降低施工过程中的噪声。(2)机械设备均应适时维修,降低噪声。73
浑江(南杂木段)应急防洪治理工程投标技术文件(3)施工场地的动力机械设备合理分布,应尽量避免集中在一个地方运行,有较高噪音的施工工作尽量安排在白天进行。9.2.5减少粉尘措施(1)控制工程施工粉尘和有毒气体,保障工人的劳动卫生条件。(2)经常使用的场内施工道路要定期洒水。在材料搬运过程中,可能产生粉尘的材料应加以适当处理。9.2.6完工场地清理在合同工程完工后的规定期限内,拆除施工临时设施,清除施工区和生活区及其附近的施工废弃物,按监理批准的环境保护措施计划完成环境恢复。第十章保修承诺、措施及优惠条件如果我们有幸投中浑江(南杂木段)应急防洪治理工程,我公司将在施工中牢固树立“诚实守信、尊重业主、谦让合作、优质高效”的经营理念;营造以忠于职守、文明施工、美化环境为核心的企业形象;发扬团结拼搏、吃苦耐劳、创新奋进、勇争一流的企业精神;唱响“安全、优质、环保”的主旋律,认真履行合同,严格执行ISO9001:2008国际标准质量体系标准,以一流的管理、一流的质量、一流的文明施工和一流的社会信誉,创出一流的工程。73
浑江(南杂木段)应急防洪治理工程投标技术文件10.1保修承诺工程项目在竣工验收交付使用后,我公司按照有关规定,在保修期限和保修范围内,负责保修。我公司承诺,完全接受并完全履行《招标文件》中的保修条件和保修期限。10.2保修措施(1)工程竣工验收后设专人负责工程保修,定期对工程质量进行回访,发现问题及时解决;(2)保修期内,业主有保修要求时,保证及时派人维修,维修质量达到业主满意。(3)保修期外,业主有保修要求时,我单位保证积极合作,以最快的速度完成业主的维修任务。10.3优惠条件按照国家有关规定及施工具体条件,在保工程、保质量、文明施工的前提下,提供以下优惠条件:精心施工,争创优质工程,优质不加价,不向业主提出奖金要求。73
浑江(南杂木段)应急防洪治理工程投标技术文件第十一章其他说明事项11.1民工工资支付保证措施(1)严格按照国家劳动和社会保障部的规定定期向民工支付工资。(2)建立工资支付监控制度,全面监控和重点监控相结合,项目部财务人员,要定期向公司报送工资支付情况;对于没有按时发放工资的情况,公司要查明原因,找出主要责任人,并给予相应的处罚。(3)建立公司投诉制度,我公司在财务部设立专门的拖欠工资举报电话,并在项目部设立醒目的标志,上面标有拖欠民工工资举报电话号码,如果有人举报,我公司将会配有关人员去查明原因,并无条件支付民工工资,并对有关责任人给予相应处罚。11.2地下设施及管线等保护措施11.2.1组织管理措施(1)施工前,应详细阅读、熟悉地下管线图纸等资料,并把保护地下管线措施方案作为重点内容写入。(2)办理各管线交底卡,施工前请各管线监护人员到现场交底,了解地下管线情况,尤其要摸清各管线的具体位置。未交底前,严禁盲目施工。(3)建立项目部的兼职管线保护员组成的地下管线监护体系,把保护施工、加固方案落到实处。(4)施工过程中发现管线现状与交底内容不符或直接危害管线安全等异常情况时,应立即通知业主和有关管线单位到场研究,未有结论前,不得擅自处理。73
浑江(南杂木段)应急防洪治理工程投标技术文件(5)在沟槽开挖前必须挖好样洞,尤其在路口和居民进出口的通道处样洞应加密,摸清周围管线实际走向、埋深、管各等分布情况。对于地下管线情况不明的地段,应当采取人工进行沟槽开挖,严禁机械盲目开挖施工。(6)管线挖出后,通知业主和公用管线单位派人监护,共同商量决定具体加固措施,一般用钢丝绳、钢杆花兰螺丝吊固,上面盖草包或其它保护物,防止外击碰伤管线,重要管线必须派人监护、跟踪观测。11.2.2具体保护措施(1)设立管线监护人,监督管线交底保护工作,确保管线安全。(2)开工前三卡手续必须齐全,并建立严格的“三卡”一单双监护制度。(管线监护申请卡、地下管线监护交底卡、管线交底卡,公用管线施工配合业务联系单)。(3)根据了解的管线数量、规格、走向及时向班组、职工作好交底工作,并有书面记录。(4)深基础施工前,必须先挖样洞或样槽,经管线单位监护人核实管线实地位置后方可施工。(5)机械开挖必须有专人负责对地下管线的监护。(6)机械开挖土在距管线1米内,应采用人工开挖,防止机械抓斗损坏管线。(7)在了解管线后,应及时在其他地面竖管线标牌,注明管线名称规格,离地面高度等,便于管线监护。(8)地下煤气管线等附近,禁止使用明火,若确需动明火,则向有关部门申请。(9)施工中,若发现地下管线有异常情况,必须先停止施工,同时与管线单位联系,现场监护,并向主管部门报告。(10)若发现地下管线损坏事故,应立即通知管线单位,保护现场,做好记录,并向主管部门报告,坚持“抢修在前处理在后”的原则。11.2.3发生意外情况的处置方案73
浑江(南杂木段)应急防洪治理工程投标技术文件(1)发生意外情况时,工地负责人应该临危不惧,一方面向有关管线单位反映,要求组织抢险,另一方面立即报建设单位及自己上级主管部门领导。(2)保护事故现场,把事故地点用红蓝或红白带围起来,组织临时纠察队,维护好现场交通和附近居民、厂家等安全,防止伤害行人和事故扩大。(3)施工单位领导及时组织人力、物力、财力,主动配合公用管线单位全力以赴,投入抢险任务,现场办公尽量缩短时间,使管线抢修尽快恢复,减少国家损失。(4)分析事故原因,按照“三不放过”的原则查清事故原因,分清事故责任,提出整改措施,杜绝类似事故发生。73
浑江(南杂木段)应急防洪治理工程投标技术文件第十二章附图表附件一:拟投入本工程的主要施工设备表序号设备名称型号规格数量国别产地制造年份额定功率(KW)生产能力用于施工部位备注1挖掘机PC2204日本20081621m3开挖填筑2挖掘机PC1204日本2009660.5m3石笼3装载机ZL-502徐州20081623m3开挖填筑4推土机T1202宣化2009103开挖5推土机8上海200874填筑碾压6自卸车10t16青岛200916210t运输7翻斗车1t/2t16成都2011221t/2t运输8平板车5t4长春2010855t运输9叉车2t2沈阳2008282t运输10汽车吊8t2徐州2009998t垂直运输11搅拌系统JS5001郑州2009350.5m3拌合12柴油发电机30kw5南京2009现场供电13钢筋弯曲机GQ401徐州20132.2钢筋加工14钢筋切断机GW401徐州20124钢筋加工15钢筋调直机GT4/141上海201211钢筋加工16污水泵4′12沈阳20117.5排水17污水泵2′8沈阳20113排水18电动夯实机HW-608郑州20136.3KW填筑19电焊机BX3-5008上海201322.5焊接20振捣器Φ5012沈阳20132.2振捣21传送带24m2长春2011运输22木工刨床MQ431A2沈阳201215木材加工23洒水车5t1一汽2012855m3环保73
浑江(南杂木段)应急防洪治理工程投标技术文件附件二:拟投入本工程的试验和检测仪器设备表序号仪器设备名称型号规格数量国别产地制造年份已使用台时数用途备注1全站仪SET21001台上海2010780测量2水准仪NA202台南京20101200测量3砼振动台ZJ10102长春//试验4干燥箱554江西20103000试验5回弹仪HT-30004沈阳//试验6砂石筛/4沈阳//试验7电子天平/2沈阳//试验8架盘天平/4沈阳//试验9土壤筛/2沈阳//试验10电动击实仪/1沈阳//试验11取芯机/1长春20101000试验73
浑江(南杂木段)应急防洪治理工程投标技术文件附件三:拟投入本工程的劳动力计划表工种劳动力投入情况(单位:人)8月份9月份10月份11月份司机6036386测量6663水泵工86修理工422试验工333支模工1616钢筋工1212电焊工88拌合工22振捣工88电工2222技工202020普工12666650管理6884合计1011951918573
浑江(南杂木段)应急防洪治理工程投标技术文件附件四:计划开工日期、完工日期和施工进度横道图73
浑江(南杂木段)应急防洪治理工程投标技术文件附件五:施工总平面图73
浑江(南杂木段)应急防洪治理工程投标技术文件附表六:临时用地表用途
面积(㎡)位置需用时间混凝土拌合站1200施工现场2014年8月1日-2014年11月30日混凝土预制件场200施工现场2014年8月1日-2014年11月30日试验室50施工现场2014年8月1日-2014年11月30日钢筋加工厂100施工现场2014年8月1日-2014年11月30日模板加工厂120施工现场2014年8月1日-2014年11月30日施工机械修配及停放场600施工现场2014年8月1日-2014年11月30日仓库及堆、存料场420施工现场2014年8月1日-2014年11月30日办公室150施工现场2014年8月1日-2014年11月30日小计2840生活用房700租用民房2014年8月1日-2014年11月30日合计314073'
