'水工建筑物4

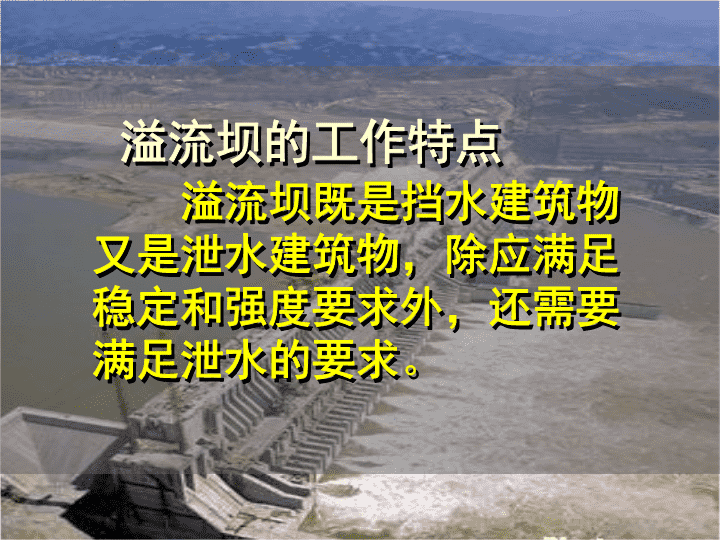

溢流坝的工作特点溢流坝既是挡水建筑物又是泄水建筑物,除应满足稳定和强度要求外,还需要满足泄水的要求。
孔口设计溢流坝孔口尺寸的拟定包括泄水前缘总宽度、堰顶高程以及孔口数目和尺寸。
1.确定洪水标准
2.确定溢流坝的下泄流量Q=QZ-αQ0
(1)坝顶溢流式3.孔口形式的选择
(2)大孔口溢流式
三峡工程
4.溢流孔口尺寸的确定(1)单宽流量的确定设L为溢流段净宽(不包括闸墩的宽度),则通过溢流孔口的单宽流量为:q=QL
1)溢流前缘总长L0应为:(2)孔口尺寸
当采用大孔口泄洪时,可用下式计算出堰顶水头H0当采用开敞式溢流时,可利用下式,计算出堰顶水头H02)溢流坝的堰顶高程
5.闸门的类型与作用水工闸门按其功用可分为工作闸门、事故闸门和检修闸门。
6.闸墩的作用闸墩的作用是将溢流坝前缘分隔为若干个孔口,并承受闸门传来的水压力(支承闸门),也是坝顶桥梁和启闭设备的支承结构。
7.横缝的布置①缝设在闸墩中间②缝设在溢流孔跨中
溢流曲线和剖面设计1.溢流面曲线溢流面曲线由顶部曲线段、中间直线段和下部反弧段三部分组成。
堰面曲线方程如下:式中:Hd—定型设计水头,按堰顶最大作用水头Hmax的75%~95%计算XY
对于设有胸墙溢流堰的堰面曲线:Hd——定型设计水头,一般取孔口中心至校核洪水位的75%~95%;φ——孔口收缩断面上的流速系数,一般取φ=0.95。
2.反弧段溢流坝下游反弧段的作用是使溢流坝面下泄的水流平顺地与下游消能设施相衔接。
3.直线段中间的直线段与坝顶曲线和下部反弧段相切,坡度一般与非溢流坝段的下游坡相同。具体应由稳定和强度分析及剖面设计确定。
4.溢流重力坝剖面设计
消能工的形式与设计
1.消能工设计原则与形式(1)消能工的设计原则(2)消能工的形式
5.消力戽消能2.挑流消能3.底流式消能4.面流消能6.联合消能
溢流坝设计中有关高速水流空化和空蚀、掺气、脉动、冲击波
二、坝身泄水孔1.坝身泄水孔的作用
2.坝身泄水孔的形式按水流条件,坝身泄水孔可分为有压泄水孔和无压泄水孔;按泄水孔所处的高程可分为中孔和底孔;按布置的层数又可分为单层和多层的。
3.进口段4.闸门段5.孔身段6.渐变段
平压管为了减小检修闸门的启门力,应当在检修闸门和工作闸门之间设置与水库连通的平压管。
此课件下载可自行编辑修改,仅供参考!感谢您的支持,我们努力做得更好!谢谢'
