'水工建筑物5

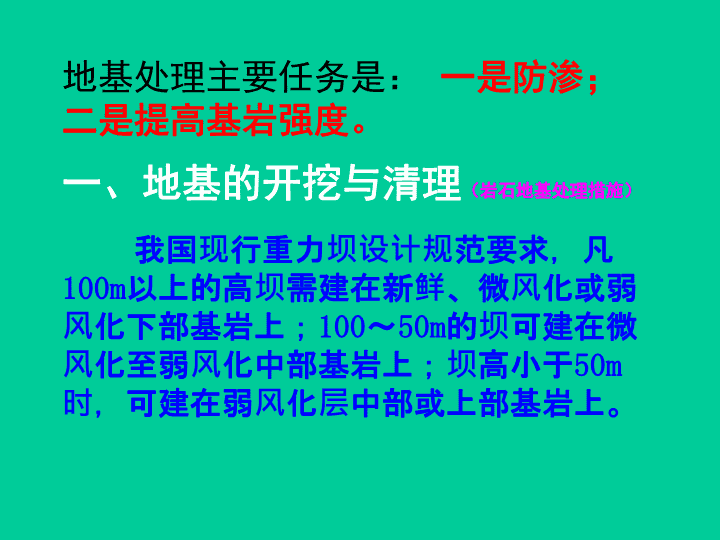

地基处理主要任务是:一是防渗;二是提高基岩强度。一、地基的开挖与清理(岩石地基处理措施)我国现行重力坝设计规范要求,凡100m以上的高坝需建在新鲜、微风化或弱风化下部基岩上;100~50m的坝可建在微风化至弱风化中部基岩上;坝高小于50m时,可建在弱风化层中部或上部基岩上。

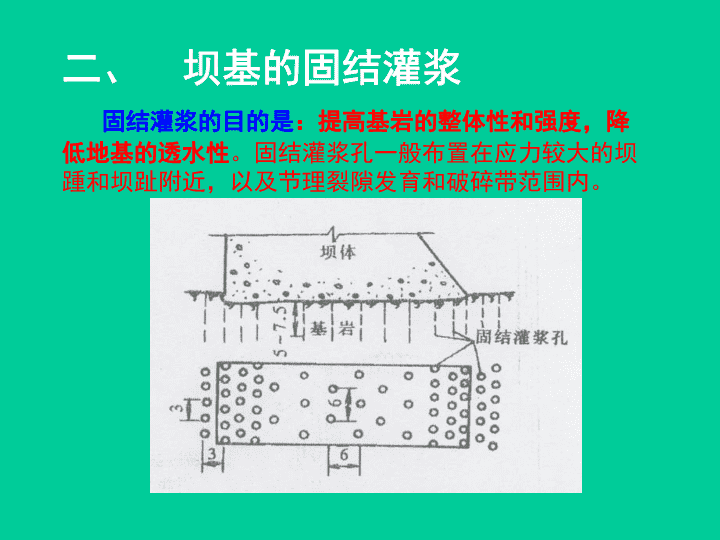

二、坝基的固结灌浆固结灌浆的目的是:提高基岩的整体性和强度,降低地基的透水性。固结灌浆孔一般布置在应力较大的坝踵和坝趾附近,以及节理裂隙发育和破碎带范围内。
三、帷幕灌浆帷幕灌浆的目的是:降低坝底渗透压力;防止坝基内产生机械或化学管涌;减少坝基和绕坝渗透流量。防渗帷幕布置于靠近上游面坝轴线附近,坝基灌浆帷幕中心线距坝上游面的距离,可取0.1倍左右坝底宽。
四、坝基排水坝基虽然已经进行帷幕灌浆,但并不能完全截断渗流。目的为了进一步降低坝底面的渗透压力,应在防渗帷幕后设置排水幕,收集并排走由坝基渗透过来的水,有时还设有基面排水,如图所示。
五、断层、破碎带处理
第十二重力坝的材料及构造一、混凝土强度、抗渗性、抗冻性、抗冲刷性、抗侵蚀性、抗裂性。
二、坝体混凝土分区
三、坝体分缝与止水
1)横缝:横缝垂直坝轴线,将坝体分为若干坝段。其作用是减小温度应力、适应地基不均匀变形满足施工要求。
2)纵缝为了适应混凝土的浇筑能力和减少施工期的温度应力,常在平行坝轴线方向设纵缝,将一个坝段分成几个坝块,待坝体降到稳定温度后再进行接缝灌浆。
3)水平工作缝水平工作缝是分层施工的新老混凝土之间的接缝,是临时性的。
四、坝体排水坝基虽然已经进行帷幕灌浆,但并不能完全截断渗流。目的为了减少坝体渗透压力,靠近上游坝面应设排水管幕,如图所示。
五、廊道系统为了满足施工运用要求,如灌浆、排水、观测、检查和交通的需要,须在坝体内设置各种廊道,这些廊道互相连通,构成廊道系统,如图所示。1—检查廊道;2—基础灌浆廊道;3—坚井;4—排水廊道;5—集水井;6—横缝;7—灌浆帷幕;8—排水孔幕
六、坝顶构造根据已定实用剖面的尺寸,进行坝顶的路面设计,在坝顶上布置排水系统和照明设备。
此课件下载可自行编辑修改,仅供参考!感谢您的支持,我们努力做得更好!谢谢'
