纺织服装学院新大楼机房施工设计方案

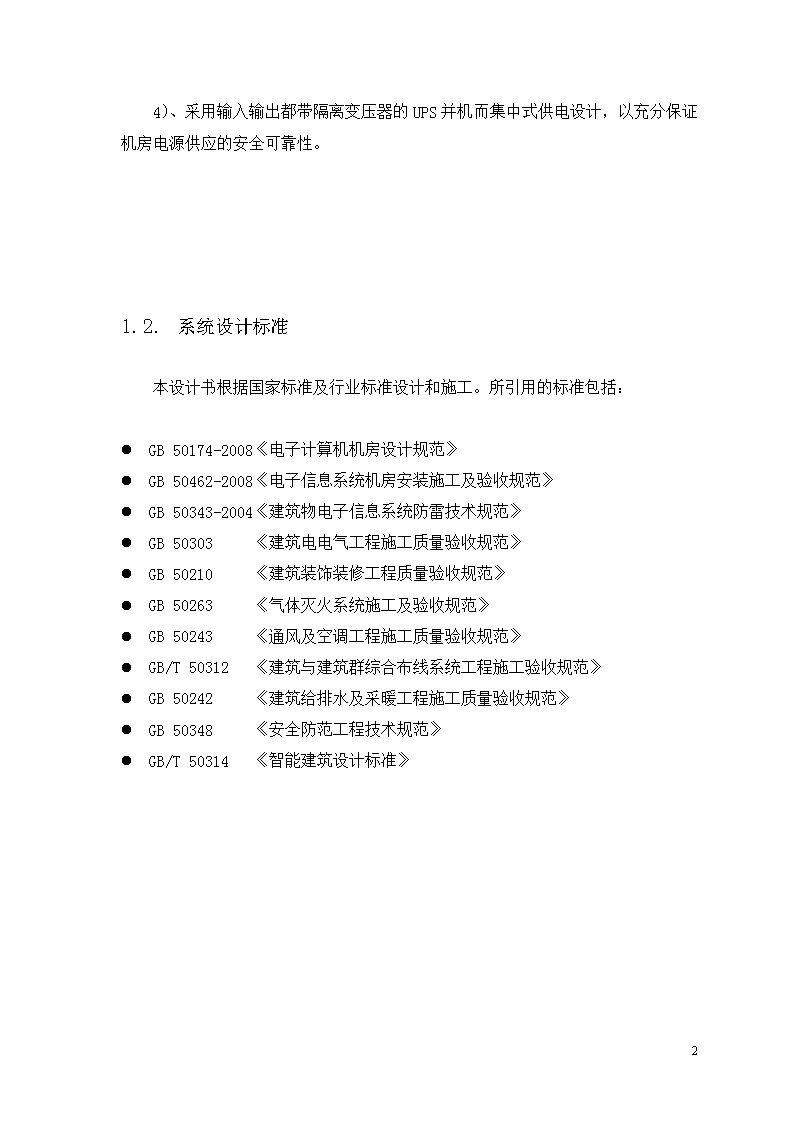

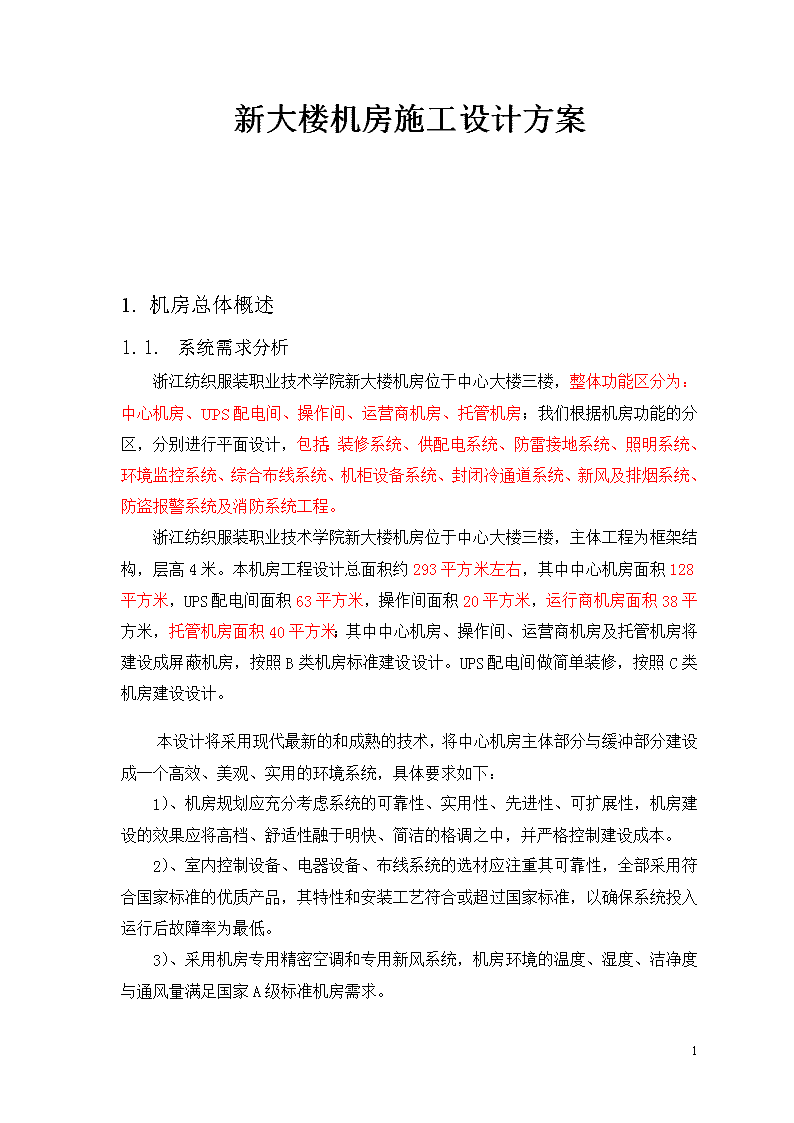

'新大楼机房施工设计方案1.机房总体概述1.1.系统需求分析浙江纺织服装职业技术学院新大楼机房位于中心大楼三楼，整体功能区分为：中心机房、UPS配电间、操作间、运营商机房、托管机房；我们根据机房功能的分区，分别进行平面设计，包括：装修系统、供配电系统、防雷接地系统、照明系统、环境监控系统、综合布线系统、机柜设备系统、封闭冷通道系统、新风及排烟系统、防盗报警系统及消防系统工程。浙江纺织服装职业技术学院新大楼机房位于中心大楼三楼，主体工程为框架结构，层高4米。本机房工程设计总面积约293平方米左右，其中中心机房面积128平方米，UPS配电间面积63平方米，操作间面积20平方米，运行商机房面积38平方米，托管机房面积40平方米；其中中心机房、操作间、运营商机房及托管机房将建设成屏蔽机房，按照B类机房标准建设设计。UPS配电间做简单装修，按照C类机房建设设计。本设计将采用现代最新的和成熟的技术，将中心机房主体部分与缓冲部分建设成一个高效、美观、实用的环境系统，具体要求如下：1）、机房规划应充分考虑系统的可靠性、实用性、先进性、可扩展性，机房建设的效果应将高档、舒适性融于明快、简洁的格调之中，并严格控制建设成本。2）、室内控制设备、电器设备、布线系统的选材应注重其可靠性，全部采用符合国家标准的优质产品，其特性和安装工艺符合或超过国家标准，以确保系统投入运行后故障率为最低。3）、采用机房专用精密空调和专用新风系统，机房环境的温度、湿度、洁净度与通风量满足国家A级标准机房需求。81 4）、采用输入输出都带隔离变压器的UPS并机而集中式供电设计，以充分保证机房电源供应的安全可靠性。1.1.系统设计标准本设计书根据国家标准及行业标准设计和施工。所引用的标准包括：lGB50174-2008《电子计算机机房设计规范》lGB50462-2008《电子信息系统机房安装施工及验收规范》lGB50343-2004《建筑物电子信息系统防雷技术规范》lGB50303《建筑电电气工程施工质量验收规范》lGB50210《建筑装饰装修工程质量验收规范》lGB50263《气体灭火系统施工及验收规范》lGB50243《通风及空调工程施工质量验收规范》lGB/T50312《建筑与建筑群综合布线系统工程施工验收规范》lGB50242《建筑给排水及采暖工程施工质量验收规范》lGB50348《安全防范工程技术规范》lGB/T50314《智能建筑设计标准》81 1.1.系统设计原则为了将浙江纺织服装职业技术学院新大楼机房建设成为一个具有先进水平的智能楼宇弱电中心机房，设计过程中遵循以下原则：稳定性：计算机机房系统性能稳定可靠。安全性：计算机机房的建设应考虑对保密性的要求，网络应该有强大的安全性机制和方法，能够保护和隔离敏感性的信息和机密文件，能够完全保证内部的安全性。在保密网线路上的电磁泄漏及受电磁干扰影响较少。实用性：计算机机房系统对环境的需求。能兼容语音、数据、图象的传输，并可与外部网络连接。灵活性：开放式结构，能支持话音及多种计算机数据系统，应用上能支持会议电视、多媒体等系统的需要。扩充性：机房系统是可扩充的，以方便将来有更大的发展时，很容易将设备扩展进去。经济性：在满足应用要求的基础上，尽可能降低造价。标准化：机房系统结构设计，基于国际标准和国家颁布的有关标准，包括各种建筑、机房设计标准，中心电气保障标准以及计算机行域网、广域网标准，坚持统一规范的原则，从而为未来的业务发展，设备增容奠定基础。可管理性:81 由于机房具有一定复杂性，随着业务的不断发展，管理的任务必定会日益繁重。所以在机房的设计中，必须建立一套全面、完善的机房管理和监控系统。所选用的设备应具有智能化，可管理的功能，同时采用先进的管理监控系统设备及软件，实现先进的集中管理监控，实时监控、监测整个电脑机房的运行状况，实时灯光、语音报警，实时事件记录，这样可以迅速确定故障，提高的运行性能、可靠性，简化机房管理人员的维护工作，从而为机房安全、可靠的运行提供最有力的保障。本工程采用了一些较为先进的技术及材料，旨在将本工程建设成为一个先进的信息数据处理中心。选用的技术及设备均以在以往的工程实践中得到了检验，都能最大限度的满足机房现有业务及未来发展的需要。在整体上具有高度的安全性及可靠性。浙江纺织服装职业技术学院新大楼机房是学院业务数据集中于处理关键设备运行的中心枢纽，机房建设在确保其安全性、先进性、可靠性、规范性及可拓展性的前提下，从防火、防水、防盗、接地、防雷、防干扰、地面承重等方面采取有效措施，建设完成后满足以下指标：Ø主机房：温度23±1℃，相对湿度40%-55%，温度变化率＜5℃/h，不凝露；Ø配电间：温度15-25℃；Ø尘埃：粒径≥0.5um,个数≤18000粒/dm³；Ø噪音：操作间区间≤65dB；Ø接地地阻：R≤4Ω；Ø计算机供电电压：三相电压为380V，单相电压为220V，波动不大于±3%；Ø计算机供电频率：50Hz±0.5Hz；Ø计算机负荷分配：三相电流不平衡度≤20%；Ø机房照度：300LX-500LX；Ø机房应急照明：≥50LX；Ø电磁干扰：主机房内无线电干扰场强，在频率为0.15-1000MHz时，无线电干扰场强不应大于126Db,磁场干扰环境强度不应大于800A/m。81 1.机房总体设计概述针对以上系统需求分析，结合安全、稳定、高效、节约的设计原则，我方将就机房建设提出我们的设计白皮书，我方就机房建设的总体结构设计如下：1.1.机房规划系统设计机房总体规划设计就是对机房各功能区的整体规划问题进行论证。根据贵方的具体要求，力求在不改变建筑结构的基础上，按照功能与美观兼具的设计思想，建设一个具备先进性、实用性、扩展性、展示性、用料考究、施工严谨的现代化精密机房。在本设计中，我们将机房划分：操作区、主设备（数据机房、数据机房扩展区、网络设备区）、UPS配电间、运营商机房及托管机房五个区域，并提出了我方的机房整体建设规划设计书。1.2.机房装饰系统设计机房装修是机房建设的具体实现，是至关重要的一环。本次设计就机房高度、机房地面、机房墙面、机房隔断、机房门窗、机房顶面、机房隐蔽部分、机房承重及机房屏蔽等进行分项说明。1.3.机房配电系统设计机房配电系统包括：机房电气配电系统（包括UPS配电间AT柜、AP柜、UP柜及中心机房的强电列头柜）、机房空调配电系统、新风及排烟配电系统、机房UPS配电系统、机房照明系统、机房消控配电系统。针对不同系统需求，本设计将从设备的性能、设备的特点、设备的安装等几个方面进行说明。81 1.1.机房防雷接地系统设计机房防雷接地系统包括：机房防雷系统和机房接地系统。机房防雷系统设置B级、C级防雷，分别在UPS配电间AT柜进线端、UP柜输出端及中心机房强电列头柜进线端；接地系统采用联合接地方式，在机房控制区内设置等电位汇流排及等电位汇流带，并且采用BVR50平方米电线与大楼等电位对接，采用不同长短的BVR10平方米电线对机房内带铁壳设备进行接地节点对接处理；针对不同系统需求，本设计将从设备的性能、设备的特点、设备的安装等几个方面进行说明。1.2.机房照明系统设计机房照明系统包括：机房普通照明系统、机房应急照明系统及机房应急指示灯系统；针对不同系统需求，本设计将从设备的性能、设备的特点、设备的安装等几个方面进行说明。1.3.机房环境监控系统设计机房环境监控系统包括：机房环境监控主机系统、机房配电柜监控系统、机房UPS电源监控系统、机房精密空调监控系统、机房漏水检测监控系统、机房火灾设备监控系统、机房温湿度设备监控系统、机房短信报警系统、机房环境监控告警功能系统；针对不同系统需求，本设计将从设备的性能、设备的特点、设备的安装等几个方面进行说明。1.4.机房综合布线系统设计机房综合布线系统包括：81 机房核心交换柜布线系统、机房列头柜布线系统及机房设备监控布线系统；针对不同系统需求，本设计将从设备的性能、设备的特点、设备的安装等几个方面进行说明。1.1.机房机柜设备系统设计机房机柜设备系统包括：机房机柜材质选择和机房机柜整体构成系统；针对不同系统需求，本设计将从设备的性能、设备的特点、设备的安装等几个方面进行说明。1.2.机房封闭冷通道系统设计机房封闭冷通道系统包括：机房封闭冷通道区域划分和机房封闭冷通道功能组成；针对不同系统需求，本设计将从设备的性能、设备的特点、设备的安装等几个方面进行说明。1.3.机房新风及排烟系统设计机房新风及排烟系统包括：机房新风系统和机房排烟系统；并分别对以上两部分系统的区域设计及功能设计进行阐述；针对不同系统需求，本设计将从设备的性能、设备的特点、设备的安装等几个方面进行说明。1.4.机房防盗报警系统设计机房防盗报警系统包括：机房防盗报警系统的防区设计及功能设计；并分别对以上两部分系统进行阐述；针对不同系统需求，本设计将从设备的性能、设备的特点、设备的安装等几个方面进行说明。1.5.机房消防系统设计机房消防系统包括：81 机房消防系统的防区设计及施工设计；并分别对以上两部分系统进行阐述；针对不同系统需求，本设计将从设备的性能、设备的特点、设备的安装等几个方面进行说明。1.机房规划系统设计1.1.机房总体规划根据浙江纺织服装职业技术学院新大楼机房的整体设计要求，机房规划有中心机房（数据机房、数据机房扩展区、网络设备区）、UPS配电室、操作间、运营商机房及托管机房。（如图）81 1.1.机房功能区规划中心机房用于放置各种网络设备，如小型机、存储设备、网络设备和各种工作站等，依据主设备、中间设备、通讯设备的功能区分，分别存放各专用机柜中。中心机房安装机房专用恒温恒湿空调（本设计中选用2台70KW风冷式下送风机房专用空调），配置2套120KG的七氟丙烷自动灭火系统。（如图）81 UPS配电间用于放置2台100KVAUPS电源、开放式电池箱、配电AT、AP、UP柜，UPS配电间安装2台机房专用柜式空调，配置1套90KG的七氟丙烷自动灭火系统。（如图）操作间81 用于IT管理人员对主机房中各子系统和设备进行监控和管理。通过采用机房动力环境集中监控系统，对消防、配电、空调和配电等系统进行监控。通过采用机房设备集中监控系统，对机房的各种设备均可进行远程监控和操作。运营商机房用于放置各种运营商接入网络设备和各种工作站等，分别存放各专用机柜中。运营商机房安装机房专用恒温恒湿空调（本设计中选用2台20KW风冷式下送风机房专用空调），配置1套90KG的七氟丙烷自动灭火系统。（如图）81 托管机房用于放置各园区接入的网络设备和各种工作站等，分别存放各专用机柜中。配置1套70KG的七氟丙烷自动灭火系统。（如图）1.1.中心机房规划浙江纺织服装职业技术学院大楼机房大部分设备均中心机房中，中心机房共设30套800*1100*2000服务器机柜，组成3套封闭式冷通道，81 其中设置3个网络列头柜，2个强电列头柜。中心机房是浙江纺织服装职业技术学院未来的数据处理中心，是整个网络系统的心脏，对安全性和环境温湿度及洁净度要求较严，需要采用机房专用精密空调、自动消防系统、新排风及自动排烟系统。结合中心机房结构和实际面积，本按采用两台70KW空调做热备份处理，以满足机房制冷要求；配置两套120KG自动七氟丙烷气体灭火系统，以满足机房消防要求；配置一套1500立方/h风量的新风机，每小时换气2次，以保证机房空气质量，为操作管理人员提供舒适环境；配置一套4000m³/h的排烟机，以满足机房发生火灾后的排烟换气要求。为减少机房信息泄露和外界对机房的干扰，需对机房做全屏蔽处理，屏蔽措施包括：墙体彩钢板饰面、地面屏蔽网及接地处理等。1.1.机房UPS配电室规划UPS配电室是中心机房的动力心脏，用于放置UPS主机、电池及中心机房配电柜。本案UPS配电室中放置两台100KVA主机做冗余热备份处理，蓄电池后备时间2小时，以防意外断电时能满足机房的应急需求。同时配电室内放置机房配电柜（包括：AT、AP、UP柜），分别为相应的设备提供电源。配电室配置两台5匹规矩提供制冷要求；配置90KG七氟丙烷自动灭火柜满足消防已经要求；本案配电室墙面不做彩钢板饰面，只做墙面乳胶漆处理，两遍成活。1.2.机房操作区规划机房操作区设置操作人员办公区，设置三个位置桌椅；设置视频监控大屏区，整个机房视频监控整合至监控大屏，以方便操作管理人员及时了解机房事实状况，方便管理；设置环境监控管理区，整合机房内动力监控及环境监控至操作员电脑，方便管理；设置消防控制区，放置消防控制主机，以方便机房发生火灾时，及时控制机房内事实状况，保证机房安全，减少损失。1.3.运营商机房规划81 浙江纺织服装职业技术学院大楼机房运营商接入设备都放置在运营商机房，运营商机房共设9套600*1000*2000服务器机柜，1套600*1000*2000的强电列头柜，其中设置1个网络列头柜。运营商机房中运营商接入设备的安全运行是整个浙江纺织服装职业技术学院新大楼机房网络正常运行的前提，对安全性和环境温湿度及洁净度要求较严，需要采用机房专用精密空调、自动消防系统、新排风及自动排烟系统。结合运营商机房的结构和实际面积，本按采用两台20KW空调做热备份处理，以满足机房制冷要求；配置一套90KG自动七氟丙烷气体灭火系统，以满足机房消防要求；配置一套800立方/h风量的新风机，每小时换气2次，以保证机房空气质量，为操作管理人员提供舒适环境；配置一套1300m³/h的排烟机，以满足机房发生火灾后的排烟换气要求。为减少机房信息泄露和外界对机房的干扰，需对机房做全屏蔽处理，屏蔽措施包括：墙体彩钢板饰面、地面屏蔽网及接地处理等。1.1.托管机房规划托管机房为浙江纺织服装职业技术学院各院区网络设备纺织机房，对整改学院信息网络安全起至关重要的作用，托管机房共设6套800*1100*2000服务器机柜。托管机房对安全性和环境温湿度及洁净度要求较严，需要采用机房专用精密空调、自动消防系统、新排风及自动排烟系统。结合托管机房的结构和实际面积，本设计采用与中心机房共用精密空调的方式，以满足机房制冷要求；配置一套70KG自动七氟丙烷气体灭火系统，以满足机房消防要求；配置一套400立方/h风量的新风机，每小时换气2次，以保证机房空气质量，为操作管理人员提供舒适环境；配置一套1300m³/h的排烟机，以满足机房发生火灾后的排烟换气要求。为减少机房信息泄露和外界对机房的干扰，需对机房做全屏蔽处理，屏蔽措施包括：墙体彩钢板饰面、地面屏蔽网及接地处理等。81 1.机房装饰系统设计1.1.机房装饰项目总体要求浙江纺织服装职业技术学院新大楼机房是各类信息数据的处理中心。由于系统内各类信息数据的重要性、敏感性、及时性，机房内放置的小型机、存储等核心设备、前置机设备及辅助系统设备不仅是高精密产品而且还需要一个非常严格的操作环境，更重要的是只有机房内各系统安全可靠地运行，才能保证通讯网络枢纽畅通无阻地传递信息。而计算机机房系统可靠运行要依靠机房的严格的环境条件（机房温度、湿度、洁净度及其控制精度）和工作条件（供电、防静电性、屏蔽性、防火性等）。对于本机房工程的装修和装潢部分的宗旨是：既要与现代化的计算机机房通讯设备相匹配，又能通过精良、独特的设计构思，真正体现“现代、高雅、美观、适用”的整体形象。在室内装潢部分的设计遵循的原则是：要体现出作为重要信息会聚地的室内装潢特点；在充分考虑计算机设备、网络系统、通讯、空调、UPS等设备的安全性、可靠性、先进性的前提下，达到高雅、大方、简朴的风格；机房室内装潢基本格调要简明、淡雅、柔和；选用装潢材料方面，要以自然材质为主，并充分考虑环保的因素；通过合理的设计把信息中心机房风格表现出来。（如图）81 1.1.机房装饰施工设计装修工程是机房系统的基础环境建设工程，是机房各个子系统集成的基本框架，对机房整体效果起着关键作用。机房装修效果分为机房布局效果设计、施工工艺以及主辅材料选择三个方面进行控制。本设计在机房布局上充分考虑了电气、空调及弱电各子系统集成的统一性、合理性、可维护性，以便于机房内各系统的管理，充分保障空调系统的风路畅通、流畅，发挥空调的风量调节功能。在施工工艺设计上规范标准，紧紧围绕环境指标实施施工工艺设计，特别注意保洁、防尘、防静电、防水、抗电磁干扰等细节处理。在主辅材的选型用料上，根据机房环境要求选定主材，注重材料的质量等级和环保标准，注重品牌和产品信誉，严格选型、进货、检验等各种质量控制环节。我们确信，先进的机房设计理念、丰富的施工经验、精湛的施工工艺、高质量的选材能够满足系统的整体性原则。本案设计满足如下要求：1)电子计算机机房组成按计算机运行的特点及设备具体要求确定，由主机房、基本操作间、配电间和辅助房间等功能区组成；2)计算机机房装修材料选用难燃材料和非燃材料，能防潮、吸音、不起尘、抗静电。3)计算机机房的活动地板是难燃材料或非燃材料。4)活动地板应有稳定的抗静电性能和承载能力，同时耐油、耐腐蚀、柔光、不起尘。81 1)异型活动地板提供的各种规格的电线、电缆、进出口做得光滑，防止损伤电线、电缆。2)活动地板下的建筑地面应平整、光洁、防潮、防尘。3)在安装活动地板时，采取相应措施，防止地板支脚倾斜、移位、横梁、坠落。4)主机房温度：温度23±1℃，相对湿度40%-55%，温度变化率＜5℃/h，不凝露，配电间温度15-25℃。5)尘埃：颗粒≥0.5um，个数≤18000粒/dm³。6)噪音：操作间区间≤65dB。7)电磁干扰：主机房内无线电干扰场强在频率为0.5-1000MHz时，无线电干扰场强不大于126dB，磁场干扰环境场强不大于800A/m。8)对装饰工程中的隐蔽工程，严格按照国家标准，用材符合机房用材性能指标，做到不起尘、阻燃、绝燃、不会产生静电、牢固耐用并无病虫害发生；1.1.1.机房高度设计电子计算机机房的净空由设备机柜和通风需求来决定，一般宜为2400mm---3000mm之间，同时也需考虑到现场的实际情况，本案机房净空设计为2800㎜高。本设计标高以楼层层面为基准±0.00mm，机房天花安装高度距离原地面约为3200mm，设计采用下送风空调，地板安装高度为450mm，考虑到空调回风，新风管道安装、消防管道安装等因素天花吊顶以上预留＞300mm以上高的空间。1.1.2.机房地面设计电子机房的冬季保温、夏季隔热以及防结露等技术问题是机房设计工作中的重要方面。尤其是夏季室外温度很高，同时计算机运行时又会释放出大量的热，一旦机房受潮，会造成送入机房的风含湿量增大，给计算机设备内的各种电器元件和线缆有较大的危害。要使机房保持所要求的温度和湿度来保证计算机机房设备的正常运行，就要靠机房内的空调设备。为了节约能源，更主要的是为了防止机房下层天面的结露而给相关部门的工作造成影响，这就需要对主机房内地面采取保温隔热措施。81 根据以上分析，电子机房内表面的结露应按其起因而采取相应的措施来增强内表面的隔热保温效果。对于本机房工程的结构和特点，采用在机房空调送风区域内房间的楼面采用铺设带防水面保温棉板来提高楼面的隔热功功能。在主机房精密空调区域的地面铺设20mm厚带防水、阻燃材料的橡塑保温棉板，上面加层保温镀锌钢板，在铺设保温棉之前先将地面清理干净及除尘。在各类电子机房的安装工程技术设施中，活动地板是一个很重要的构件。活动地板已成为现代化机房内必不可缺的设施之一，除了它的抗静电功能外还利用它可在计算机机房内组成一个地下空间的建筑结构。在抗静电架高地板上安装各类电子设备，而抗静电架高地板下的空间则可用来敷设联接设备的各种电源和信号管线，并可作为空调的送风风库，空调系统的冷气可通过活动地板上所设置的风口，把冷气送至机房。抗静电架高地板工程质量的好坏将直接影响到计算机机房系统的工作安全。在整个机房工程技术设施中，活动地板是一个很重要的组成部分。活动地板正确的应用可以提高电子设备的运行可靠性及延长设备的使用寿命。设计采用下送风空调，为了便于地板下既能走管线又能作为机房空调的送风风库，地板的安装高度为450mm。在安装地板之前对地表面以及安装面以下的墙面进行清洁处理。设计施工如下：Ø机房地面在施工之前，对原地面做自流平处理，材料采用水泥加细沙，二遍成活，自流平处理厚度＞2mm，强度不低于15MPa、不起尘；Ø地面自流平处理完后，对放置精密空调位置处做空调防水槽处理，材料采用红砖加水泥，里面高度为8cm,并做抹灰处理，表面平整、密封、防漏水；Ø机房地面找平、清洁处理后，对地面采用天地之星牌防尘漆做防尘漆处理（包含墙面下立面），二遍成活；81 Ø机房地面防尘处理结束后，对地面铺设欧贸牌30mm厚塑胶材料保温层（包含墙面下立面）,塑胶保温材料防火等级B1级；81 Ø铺设完保温棉后，在保温棉上面铺设欧贸牌地面保温镀锌钢板，粘合采用环保型胶水，镀锌钢板防火等级B1级；Ø铺设完镀锌钢板后，在地面上铺设科华牌钢质无边防静电活动地板，尺寸为600*600*35mm，静电地板滚动载荷不小于3KN，集中载荷不小于4.5KN，均匀载荷不小于23KN/㎡，抗静电绝缘值不低于1*106Ω-1*1010Ω；Ø铺设静电地板时配套静电地板紧固件做固定处理，静电地板紧固件做有效的接地处理；Ø在机柜放置正面处铺设科华牌风口地板，风口地板与静电地板为配套产品，其载荷能力应与静电地板载荷能力相同，能满足大型设备在其上面正常运输通过；Ø在走廊进入机房各门口处做台阶处理，台阶垫底材料使用水泥加细沙1:3混合砂浆找平一遍，厚度为20mm厚，粘结层材料使用环保型自带胶，面层材料使用450高定型支架支撑600*600防静电活动地板，台阶设置两层；Ø机房FM-5门口处做斜坡道处理，方便大型设备搬运进入机房，斜坡道垫底材料使用水泥加细沙1:3混合砂浆找平一遍，厚度为20mm厚，粘结层材料使用环保型自带胶，面层材料使用耐磨性高、防滑橡胶地板铺设81 1.1.1.机房墙面设计机房内墙装饰的目的是在满足机房功能（屏蔽、防静电）使用要求的前提下，创造一个舒适、美观而整洁的环境。机房较为常用的饰面材料有：彩钢板饰面，彩钢板墙其板材由0.6mm钢板与石膏板通过特殊工艺粘贴而成，并与轻钢龙骨配套使用。彩钢板墙优于铝塑板的性能是：不燃、抗震、安装方便、可重复使用。根据具体的施工工艺以及材料的性价比，本次工程的主要机房区内墙面选用诗派佳复合彩钢板作为墙面装饰材料，施工时采取纵向整板安装。诗派佳彩钢板是一种新型内隔墙板及强面板。具有不燃、多彩多光泽、易擦拭、工厂预制化生产、现场干式快速安装以及重复使用等特点。具有防火、防潮、防霉、隔音、防静电、可拆卸等强大的实用功能。彩钢板为镀锌钢板成型，彩钢板的表面镀锌量为45g/单面m2，纸面石膏板满足与镀锌钢板粘结的剪切强度为0.15Mpa；涂装后与纸面石膏板粘结而成，强度高、抗震性优越、属于环保型产品。涂装方式采用全自动高压静电超高速旋转雾状喷涂技术，使用醇酸氨基型烤漆，使产品具有色彩鲜艳、光泽及耐腐蚀性优良、使用寿命长等特点。可根据客户的特殊需求对彩钢板进行特殊涂装，如进行金属漆涂装、防静电涂装、抗污染涂装等。81 彩钢板配以轻钢龙骨及其它配件可组成系统内隔墙。具有轻量、高强、便于空间分割等优越性。在系统隔墙内加衬防火材料后可组成防火隔墙；该产品与配套各种钢质门、玻璃隔墙共同使用时，可以组合成各种式样的内墙。墙柱面采用彩钢板装饰，为了机房内设备的安全，所有机房与外界连接的墙体的缝隙区管线槽接口处均堵实，以防止虫、鼠进入机房。设计施工如下：Ø在原有墙面使用龙牌C75国标龙骨做内衬主支架，纵向600mm处设置一根主龙骨；Ø铺设好龙骨后延地面向墙面四周上来400mm及楼面向墙面下来700mm范围内使用石膏板做木基座处理，并使用30mm厚岩棉做保温填充处理，木基座外层使用20mm塑胶保温棉做保温处理；Ø所有龙骨做有效的接地连接处理；81 Ø延地面向墙面上来400mm处使用诗派佳牌彩钢板纵向固定安装与轻钢龙骨上，安装彩钢板时配合欧贸牌30mm厚岩棉安装，保温棉防火等级B1级；Ø彩钢板尺寸为：1200mm*2962mm，厚度为：13mm厚，颜色：米白色彩钢板；彩钢板表面材料采用热熔镀锌钢板，厚度≥00.6mm，表面涂层厚度≥25UM，抗静电要求：表面电阻率106-108Ω/㎡，涂装色差≤1.5；Ø铺设完彩钢板后，延静电地板四周与墙面彩钢板间做贴脚线处理，贴脚线采用拉丝不锈钢材料，高度为10cm,厚度为13mm。81 1.1.1.机房隔断设计为方便机房管理人员更直观、更方便的了解中心机房及托管机房内的实时状况，从机房布局的合理性及机房整体美观角度考虑，为实现人性化数据中心机房，本设计对操作间与中心机房之间及中心机房与托管机房之间做防火铯钾玻璃隔断处理，隔墙采用通透性好的防火玻璃隔墙；施工设计如下：Ø操作间与中心机房及中心机房与托管机房之间墙面隔断基座使用40*40*5mm槽钢边框，地面延墙壁四周做固定框架结构边框，隔断下基座自地面向上600mm。隔断上基座自楼面向下900mm；Ø隔断基座隔板材料耐火石膏板封堵并使用44*150*1.2mm不锈钢包边，内充30mms保温隔热岩棉，保温隔热岩棉防火等级B1级；Ø隔断基座做有效的接地连接；Ø玻璃隔断材料使用白色单层12mm厚铯钾防火玻璃，玻璃材料高度为2500mm，铯钾防火玻璃防火等级为甲级；Ø81 原有机房外墙玻璃幕墙处，使用轻质砖自下到上做隔断处理，表面做乳胶漆处理，并做彩钢板饰面，内充30mm厚隔热防火岩棉；1.1.1.机房门窗设计从机房安全角度考虑，对机房砖墙隔断处安装钢制双开防火防盗门；从机房美观配套角度考虑，对机房玻璃隔断处安装双开玻璃门，所有的门材料必须符合防火规范要求。施工设计如下：Ø走廊进机房砖墙门口处，做1500*2100mm双开防火防盗门，防火防盗门防火等级为甲级；配置门框美饰及地弹簧、闭门器、门锁等附件；机房区对外出入口防火门全部朝外开启（共6扇）Ø操作间与中心机房及中心机房与托管机房之间的门口处做1500*2100mm双开防火玻璃门，配置门框美饰及地弹簧、闭门器、门锁等附件；（如图）81 1.1.1.机房顶面设计机房顶棚的装修采用吊顶的方式，在吊顶以上的空间可以安装各种管线，探头等。灯具的安装与吊顶的安装有机的结合，又可使机房的装修达到和谐的统一效果。本工程选用具有质轻、机械强度高、防火、防潮、吸音、不起尘、不吸尘、容易清洁等性能特点的铝合金天花，既可起到一定的屏蔽效果又能在维护天花上的电线、管道时不易损坏天花板。施工设计如下：Ø机房区域在安装天花之前，将原楼板底刮腻子并抹平，二遍成活；Ø原楼面抹平后，涂刷天地之星牌的防尘漆，三遍成活，达到固尘防止沙尘脱落的作用，避免机房在今后的运行过程中产生灰尘，影响计算机系统的正常运行；Ø刷完防尘漆后用欧贸牌20mm厚的橡塑保温棉填充原楼面，达到保温隔断作用，避免机房在今后的运行过程中原楼面与上顶面温差过高引起凝露问题，影响计算机系统的正常运行；Ø填充完保温棉后，我们选用T38国标龙骨与安乔牌600㎜×1200㎜方形微孔铝合金天花铺设吊顶，燃烧性能等级为A级，加覆吸音薄膜（效率达到0.6），配合暗骨安装；81 Ø安装好天花板后，延天花板四周靠墙面做L型不锈钢收边处理，侧面涂胶水；T38国标龙骨做有效的接地连接处理。（如图）1.1.1.机房隐蔽部分设计机房工程中的隐蔽工程，严格按照国建标准取材（环保、防火），安装时对隐蔽部分施工内容拍照留档，做好接地处理。1.1.2.机房承重设计81 对机房内机柜、UPS、蓄电池、空调、配电箱等质量较大的设备放在静电地板上做散力架处理，精密空调散力架还作为出风导风功能，配电箱散力架还左右出现进线导线功能；散力架的安装有助于设备的固定及楼面、静电地板的承重。设计施工如下：Ø机柜支撑架采用Q235，5号角钢做有效焊接，接点平整光滑，规格尺寸分别为4800*1100*415mm、2400*1100*415mm、3000*1100*415，支撑架与地面做有效固定处理，支撑架除锈后，刷防锈漆两遍，防火漆两遍；Ø空调支撑架采用Q235，5号角钢做有效焊接，接点平整光滑，规格尺寸分别为1704*874*450mm、853*874*450mm，支撑架与地面做有效固定处理，支撑架除锈后，刷防锈漆两遍，防火漆两遍；Ø配电柜支撑架采用Q235，5号角钢做有效焊接，接点平整光滑，规格尺寸为600*800*450mm，支撑架与地面做有效固定处理，支撑架除锈后，刷防锈漆两遍，防火漆两遍；Ø所有的支撑架固定时需在支点出安装防震动橡胶片；Ø所有的支撑架做有效的接地连接1.1.1.机房屏蔽设计我国对计算机机房内电磁干扰的要求规定如下：Ø机房内无线电干扰场强在频率范围为：0.15～1000MHz时不大于120dB。Ø机房内磁场干扰场强不大于800A/m(相当于是10Oe)。为防止外界电磁对机房内重要设备的干扰，浙江纺织服装职业技术学院新大楼机房建设成一个全屏蔽机房。屏蔽机房按照其功能可分为防止外界电磁场干扰的屏蔽机房和防止机房内设备所产生的电磁波外泄的屏蔽室两种。屏蔽机房按照其屏蔽方式可分为金属网状屏蔽室和金属板式屏蔽室。金属网状屏蔽可采用铜网屏蔽、铁网屏蔽或一层铜网一层铁网屏蔽；金属板式屏蔽或分为组装式和焊接式两种。通信与总控室中心机房是按全屏蔽机房设计的，使用组装型金属板屏蔽方式。建议采用国产优质的金属铝塑屏蔽扣板和地线屏蔽网，达到电磁屏蔽的效果。81 1.1.1.机房装修施工注意事项Ø所有装修材料选择符合《建筑设计防火规范》TJ16中规定的难燃材料和非燃材料，选用不易积灰、不易起尘、易清洁的防火保温材料；Ø所有进入机房的空洞、管道进行防鼠处理；Ø所有带铁壳材料都做有效接地处理。81 1.机房配电系统设计1.1.机房配电系统项目总体要求计算机设备机房的设备配电系统是计算机系统正常运行的前提和保证。一个供电系统的性能，主要可以从两个方面来考虑：一是供配电系统供电时间的连续性，二是供配电系统供电电压（流）的稳定性。根据计算机机房的建设要求，高质量的电源解决设计具有以下几个特点：1)多级电力保障2)冗余3)电源无污染4)电源不间断5)双回路供电6)负荷规范的良好的接地7)良好的防浪涌抑制措施8)电力应分多级电力保证：双路市电互投+智能UPS系统。根据浙江纺织服装职业技术学院新大楼机房面积及设备的布置情况，按照投资保护和节能减排的原则，对于市电容量和输入配线、主开关等容量要考虑到最大的情况，在建设时一步到位。根据（GB50174—2008）《电子信息系统机房设计规范》标准和建设单位的要求，本案按照B级设计。供电采用220V-380V电压供电，引入两路电源，在配电室设置一台双电源自复自投的ATS柜AT，两路电源经AT切换后分别供给动力设备和UPS设备。电源经UPS设备后为机柜供电，机柜采用双路供电形势（主机房中间机柜三回路供电）。在中心机房设置两台列头柜，在运营商机房1台列头柜，方便对机柜供电的管理。在列头柜预留三相用电开关设备。机柜按单相供电设计，容量按2.0KW考虑，五台机柜按220V,5KW设计。用于刀片服务器设备本中心机房选用的UPS不间断电源，，即构成3用+1备的模式,供电容量输出为90KW。构建双路的供电方式，一路电源断电后，确保负载不断电的前提下，自动切换至另一路电源为IT负载供电；切换时间满足计算机工作不停电的最小时间。PC级ATS400A/4P81 ，加装智能电量仪表。以对刀片服务器和网络设备提供UPS电源，并以列头柜负责本列服务器及机柜的供电，可以实现双路供电，服务器机柜及机柜下方分别采用工业连接器，机柜内安装PDU插座。UPS供电系统要能够保证机房内的计算机设备、服务器、网络与存储设备的电源供应在任何情况下都不会间断。操作间的操作工位采用单回路UPS电源供电。操作间的控制大屏幕提供2路UPS电源（分别取自两台UPS）。负荷等级：计算机设备、网络设备、存储设备、安防系统（门禁、视频监控）、机房环境监控系统和事故照明为UPS供电，本期考虑UPS电源后备时间在满负荷情况下应不小于2小时，要求供电质量优良、安全可靠（双电源设备要达到99.9999%，单电源设备要达到99.99%）。空调设备、市电照明及墙面用电插座采用双路市电供电，当一路市电中断或检修，另一路立即自动投入运行，回复后又可自动切换至主供电回路上。机房专用空调设备、多联机空调设备、照明灯具、消防设备等均为一级用电负荷，要求供电安全可靠，我公司在机房配电系统中所设计的双路电源互投柜可满足机房一级用电负荷保证的要求。浙江纺织服装职业技术学院新大楼中心机房的电气工程应该达到如下目标：1)电气工程系统无单点失误；2)电源供应应该平稳可靠；3)电力系统应该免于维护；4)频率：50HZ±0.5Hz；5)电压：380V/220V，波动不大于±3%；6)相数：三相五线制；7)计算机负荷分配：三相电流不平衡度≤20%。浙江纺织服装职业技术学院新大楼中心机房的电气工程配电柜达到如下目标：Ø具有主供电源与冷备份电源自动切换系统、连锁装置，防止在同一时刻两个电源同时投入；Ø具有低压电源防雷装置；Ø具有过流、短路和电磁脱扣保护功能，Ø配电系统各级保护之间选择性配合可靠；Ø配电以放射式TN—S制向用电设备供电；Ø有电压、电流检测指示、火警连锁保护、紧急断电装置；81 Ø与消防控制系统配合实现消防连动，并具有远程控制的功能；Ø配电柜均设过流、短路及缺相等保护功能及电压、电流、运行等信号指示在输入配电柜及电源列头柜设有智能仪表显示。每个配电柜均设独立的零、地母排及计算机专用零、地母排。动力配电柜内设置消防联动保护功能，与消防系统联动及时切断电源；Ø要求用PVC铭牌标明指示；同时响应招标文件要求断路器部分：主要元器件采用施耐德元器件、配电柜都需有齐全的工作指示灯、故障指示灯、供电线路指示灯等。配电柜内选用的断路器、接触器、熔断器、隔离开关等部件，要性能可靠，技术指标符合国家线管要求，达到建设要求；Ø配电柜应设置电流表、电压表，供检查电源电压、电流及三相间的平衡关系。配电柜内各分路供电应设置指示灯，表示各路电通断情况；Ø配电柜内采用的母线、接地排及各种电缆、导线、中性线、接地线等都必须符合国家标准，并按国家规定的颜色标志编号。配电柜内各种开关、手柄、操作按钮应标志清楚；Ø断路器：全部采用施耐德知名品牌；Ø配电柜的主配电开关均带分离脱扣器，供事故情况下紧急切断电源用，柜上设有电压电流智能仪表以监视电源电压、电流及频率；Ø配电柜设置电源应急开关，与火灾自动报警系统连动，当有火警时自动切断，也可手动切断电源；Ø配电柜内安装电源浪涌抑制器，对电源系统进行一、二级防雷，当市电出现较长时间的脉冲电压或瞬间大电流脉冲电压时，能立即把市电短路到地线，并保护负载和设备；Ø配电柜内安装电力参数记量仪，中心机房监控系统将对供电质量进行监测。1.1.机房配电系统施工设计Ø机房应设专用可靠的供电线路。Ø计算机系统的电源设备应提供稳定可靠的电源。Ø供电电源设备的容量应具有一定的余量。Ø计算机系统用的分电盘应设置在计算机机房内，并应采取防触电措施。Ø81 计算机系统的各设备走线不得与空调设备、电源设备的无电磁屏蔽的走线平行。交叉时，应尽量以接近于垂直的角度交叉，并采取防延燃措施。Ø计算机系统应选用铜芯电缆，严禁铜、铝混用。若不能避免时，应采用铜铝过渡头连接。Ø计算机电源系统的所有接点均应镀铅锡处理，冷压连接。Ø计算站场地宜采用封闭式蓄电池。Ø计算机系统的几种接地技术要求及诸地之间的相互关系应符合相关规范中的规定。Ø计算机机房应设置应急照明和安全口的指示灯。计算机机房设备供配电系统提供电源的质量好坏直接影响着计算机系统的稳定性和可靠性。本案中对电压变动、频率变化、波形失真率分级如下表：级别项目A级B级C级电压波动范围±2%±5%－7%～+13%频率波动范围≤±0.2Hz≤±0.5Hz≤±1Hz波形失真率3~5%5~8%8~10%为保障各功能区的无间断运作，必须为机房内的网络设备提供长时间稳定运行的动力基础条件。在本设计中，对计算机主机设备供电选用A级标准。浙江纺织服装职业技术学院新大楼中心机房配电供电范围：精密空调机、柜式空调机、新风机、排烟机、照明灯具、辅助用电设备、消防系统提供电源。1.1.1.机房配电回路设计电源回路的设计考虑机房内各种设备的功率，电缆的选材必须满足服务器的容量要求，并对电源点预留一定的备份点。配电回路中预留10—15个留待以后扩展用，具体插座数量及位置要根据最终机房内设备数量考虑。UPS容量的分配要保证计算机与UPS本身能安全稳定地运行。本设计中，我们建议采用32A防雷PDU，配6mm2电线，有充分的用电负荷冗余性。每个机柜（含网络设备机柜、服务器柜）各配有2条UPS电源回路电源回路；每个机架也分别配有2条UPS电源回路；机房在空余部位再增设一些冗余市电插座。中心机房正中间机柜配置3回路UPS电源供电系统。81 1.1.1.机房AT柜设计AT柜采用科士达牌的成套件，由市网不同变电所引入两根YJV4*120+1*75㎡电缆线进入AT柜，AT柜设置PC级施耐德400A4PAATS自动切换开关；主供电源与冷备份电源自动切换系统、连锁装置，防止在同一时刻两个电源同时投入；AT柜有电压、电流检测指示、火警连锁保护、紧急断电装置，与消防控制系统配合实现消防连动，并具有远程控制的功能；AT柜均设过流、短路及缺相等保护功能及电压、电流、运行等信号指示；AT均设独立的零、地母排及计算机专用零、地母排；配置PVC铭牌标明指示；设置电流表、电压表，供检查电源电压、电流及三相间的平衡关系；各分路供电设置指示灯，表示各路电通断情况；主配电开关均带分离脱扣器，供事故情况下紧急切断电源用；AT柜配置智能电量仪，供中心机房环境监控控制及查看各控制开关运行状态；AT柜通过2套施耐德250A3P控制开关及YJV4*70+1*35电缆线向2台100KVAUPS电源供电；配电柜体采用优质覆铝锌板材，板材厚度不小于2.0mm，且组装牢固，柜体为全密封型，柜体正面柜门安装钢化玻璃隔板，柜门上装防震垫、安装锁。1.1.2.机房AP柜设计AP柜采用科士达牌的成套件，由市网不同变电所引入两根YJV4*90+1*50㎡电缆线进入AP柜，两个电源通过两套施耐德250A3P控制开关同时投入使用；AP柜有电压、电流检测指示、火警连锁保护、紧急断电装置，与消防控制系统配合实现消防连动，并具有远程控制的功能；AP柜均设过流、短路及缺相等保护功能及电压、电流、运行等信号指示；AP均设独立的零、地母排,配置PVC铭牌标明指示；设置电流表、电压表，供检查电源电压、电流及三相间的平衡关系；各分路供电设置指示灯，表示各路电通断情况；主配电开关均带分离脱扣器，供事故情况下紧急切断电源用；AP柜配置智能电量仪，供中心机房环境监控控制及查看各控制开关运行状态；AP柜通过21路分开关分别向精密空调机、柜式空调机、新风机、排烟机、照明灯具、辅助用电设备、消防系统提供电源；配电柜体采用优质覆铝锌板材，板材厚度不小于2.0mm，且组装牢固，柜体为全密封型，柜体正面柜门安装钢化玻璃隔板，柜门上装防尘垫、安装锁。81 1.1.1.机房UP柜设计UP柜采用科士达牌的成套件，由AT柜引入两根YJV4*70+1*35㎡电缆线进入UP柜，因两台UPS电源做并机处理，两个电源通过两套施耐德250A3P控制开关在控制开关下端短接同时投入使用；UP柜有电压、电流检测指示、火警连锁保护、紧急断电装置，与消防控制系统配合实现消防连动，并具有远程控制的功能；UP柜均设过流、短路及缺相等保护功能及电压、电流、运行等信号指示；UP均设独立的零、地母排,配置PVC铭牌标明指示；设置电流表、电压表，供检查电源电压、电流及三相间的平衡关系；各分路供电设置指示灯，表示各路电通断情况；主配电开关均带分离脱扣器，供事故情况下紧急切断电源用；AP柜配置智能电量仪，供中心机房环境监控控制及查看各控制开关运行状态；UP柜通过6路分开关分别中心机房、运营商机房列头柜供电；配电柜体采用优质覆铝锌板材，板材厚度不小于2.0mm，且组装牢固，柜体为全密封型，柜体正面柜门安装钢化玻璃隔板，柜门上装防尘垫、安装锁。（如图）81 1.1.1.机房列头柜设计UP柜采用科士达牌的成套件，尺寸规格与相邻的服务器相同，分别由UP柜引入两根YJV4*16+1*10㎡电缆线进入，通过两套施耐德100A3P控制开关控制；UPS列头柜有电压、电流检测指示、紧急断电装置，并具有远程控制的功能；UPS列头柜均设过流、短路及缺相等保护功能及电压、电流、运行等信号指示；均设独立的零、地母排,配置PVC铭牌标明指示；设置电流表、电压表，供检查电源电压、电流及三相间的平衡关系；各分路供电设置指示灯，表示各路电通断情况；主配电开关均带分离脱扣器，供事故情况下紧急切断电源用；配置智能电量仪，供中心机房环境监控控制及查看各控制开关运行状态；列头柜分别向中心机房、运营商机房、托管机房机柜内设备及操作间内打屏和管理人员电脑供电。（如图）81 1.1.1.机房照明配电设计由AP柜引入一根YJV5*10㎡电缆线进入，通过一套施耐德32A3P控制开关控制；ALP照明配电柜有电压、电流检测指示，均设独立的零、地母排,配置PVC铭牌标明指示；设置电流表、电压表，供检查电源电压、电流及三相间的平衡关系；各分路供电设置指示灯，表示各路电通断情况；照明配电柜分别向中心机房、运营商机房、托管机房照明灯供电。1.1.2.机柜配电设计电源经UPS设备后通过YJV3*6㎡电缆为机柜供电，机柜采用双路供电形势（主机房中间机柜三回路供电）。在中心机房设置两台列头柜，在运营商机房1台列头柜，方便对机柜供电的管理。在列头柜预留三相用电开关设备。机柜按单相供电设计，容量按2.0KW考虑，五台机柜按220V,5KW设计。1.1.3.机房配电布线设计强电布线采用上走线方式，强电桥架采用镀锌钢板制封闭式桥架，桥架规格300*100mm、200*100mm，采用冷轧板，符合GB716—1983《普通碳素结构钢冷轧钢带》标准，桥架表面进行酸洗、磷化及热镀锌处理；分路线管采用镀锌钢管，镀锌钢管规格为#25镀锌层厚度≥50μm，防静电架空地板下及管道井内安装。81 1.1.1.机房PDU设计机房防雷PDU插座采用科士达牌的成套件；输入32A，输出10位10A万用、2位16A，及输入16A，输出10位10A万用，PDU自带D级防雷模块，每个机柜采用双路供电形势（主机房中间机柜三回路供电），PDU内部铜排连接，高负载能力，插座采用模块式拼装；电缆连接器具有防尘、防潮、防腐和阻燃耐高温、抗老化特点。1.2.机房供配电施工注意事项Ø采用TN—S系统，整个系统的中性线（N）与保护线（PE）是分开的；220V-380V电压供电；Ø配电系统与应急照明、消防控制系统自动切换及联动；81 1.机房防雷接地系统设计1.1.机房防雷接地项目总体要求浙江纺织服装职业技术学院新大楼机房做三级防雷：（防雷产品反应时间<2.5ns）Ø第一级防雷器：在大楼总进线的低压配电房后的机房市电接入端进行第一级避雷保护。Ø第二级防雷器：在机房配电柜的输入端分别进行第二级避雷保护。Ø第三级防雷器：在机房UPS输出配电箱输出端加装第三级避雷保护。根据实际情况，本案接地做如下考虑：Ø计算机直流工作地：采用铜排在活动地板下敷设，依据计算机设备布局，纵横组成网格状，配有专用接地端子，用编织软铜线以最短的长度与计算机设备相连。计算机直流地需用接地干线引下至接地端子箱。接地电阻≤1Ω。Ø配电系统交流工作地：取自大楼的交流保护地，接地电阻≤4Ω。Ø安全保护地：采用接地干线引下至接地端子箱，接地电阻≤4Ω。Ø防雷保护地：建筑的结构防雷接地由其他有关部门完成，电源防雷为在电源配电柜电源进线处安装浪涌防雷器。本次工程接地系统利用大楼原有接地极，做联合接地处理。1.2.机房防雷接地施工设计1.2.1.机房防雷设计Ø电源系统做三级防雷处理；采用雷泰牌防雷防浪涌保护器，响应时间＜2.5ns；ØUPS配电间内的AT设置第一级防雷保护，使用雷泰牌TNR-380AC/100防雷防浪涌保护器做第一级防雷保护，防雷单模块最大放电电流100KA，响应时间＜2.5ns；ØUPS配电间内的AP设置第二级防雷保护，使用雷泰牌TNR-380AC/80防雷防浪涌保护器做第二级防雷保护，防雷单模块最大放电电流80KA，响应时间＜2.5ns；ØUPS配电间内的UP设置第三级防雷保护，使用雷泰牌TNR-380AC81 /40防雷防浪涌保护器做第三级防雷保护，防雷单模块最大放电电流40KA，响应时间＜2.5ns；Ø所有防雷产品都做有效接地连接1.1.1.机房接地设计Ø在机房区的静电地板下设置等电位地排，采用40*4紫铜排做田字结构，构成等电位均压环，铜排通过高强度绝缘子固定在地面上；Ø在机房区的经典地板下设置等电位地网，采用50*0.5紫铜带延静电地板支撑柱做600*600mm田字结构，构成等电位地网，紫铜带通过不锈钢螺丝固定在紫铜排上；Ø通过50㎡专用接地线连接紫铜排与接地汇接箱，作为交流接地和安全保护接地；Ø机柜部分采用两根不同长度的10㎡接地专用线与等电位连结网络连接；Ø所有金属顶棚、龙骨、防静电地板、墙面及设备的金属外壳、金属管线等都与等电位地网连接；Ø等电位联接网络采用M型结构；Ø接地地租＜4Ω，零地电压小于2V。81 1.1.机房防雷接地施工注意事项Ø使用BVR50平方米接地专用线做机房内大楼接地汇接箱连接，做交流接地和安全保护接地；Ø采用两根不同长度的10平方米铜导线与等电位联结网络连接；Ø机房内所有带金属外壳设备都与地网连接；Ø机房等电位连接网络采用M型连接方式。81 1.机房照明系统设计1.1.机房照明系统项目总体要求本案采用飞利浦品牌三管嵌入式格栅日光灯具（电子式）。Ø正常照明：在正常情况下使用的室内外照明。Ø应急照明：当正常照明因故熄灭的情况下，供暂时继续工作、保障安全或疏散用的照明。Ø本工程在部分灯具中加入蓄电池，作为应急灯具的后备电源。Ø机房的平均照度大于500Lux，眩光控制等级为Ⅰ级，照度均匀度不低于0.7。Ø辅助房间的平均照度大于300Lux。Ø应急照明的照度≥50Lux。Ø疏散照明和安全出口标志灯的照度大于0.5Lux。1.2.机房照明系统施工设计1.2.1.机房普通照明设计日常照明配电系统由机房AP柜供电，采用飞利浦牌铝合金T5格栅反射弧罩灯盘。在机房内均匀分布安装规格为600*1200内装28W×3高效格栅荧光灯灯盘，灯具采用墙面跷板开关控制，连接线缆使用BVR2.5㎡电线；所有灯盘采用无启动电流干扰电子整流器，平均照度≥500Lx；照明均匀无眩光无死角、各作业面无方向性限制；控制采用分区、分片控制方式，维修方便，外观与铝合金天花板相匹配。1.2.2.机房应急照明设计应急照明配电系统有UPS电源提供，应急照明与配电系统实现自动切换功能，在机房市电停电或发生火灾的时候自动切换到由UPS供电，照明灯具采用墙面跷板开关控制；应急照明的照度≥50Lux。81 1.1.1.机房应急指示灯设计疏散照明和安全出口标志灯的照度大于0.5Lux，安全出口标志灯自带蓄电池，配电系统由AP柜供电，使用市电插头方式供电。1.2.机房照明系统施工注意事项Ø照明控制采用分区、分片控制方式；Ø照明灯具采用无启动电流干扰的整流器；Ø照明系统与配电系统自动切换，满足消防要求。81 1.机房环境监控系统设计1.1.机房环境监控系统项目总体要求Ø实时数据显示：丰富的图形界面使得原本复杂的操作变的简单。直观的表示出设备的各种状态信息和实时信息。可根据设备的运行情况，安排工作人员针对性的进行检查维护。Ø实时报警告知：当设备发生报警时，系统会第一时间通过本地声光、手机短信、电子邮件告知用户。报警信息中包括详细原因、时间、位置。方便监控中心通知维修人员和形成记录保存，使得用户能够及时处理，避免事故的发生。Ø高效设备管理：采用成熟的网络技术，可靠性高，告警及时准确；突破了时间、地域的限制，不受人为因素影响，能够将分散的设备统一、高效的管理起来，大大的降低了管理难度。Ø高效设备监控：监控系统可及时发现设备存在的隐患，如UPS工作在旁路状态，及时采取相应的措施，防止突然断电造成事故。Ø高效设备巡检：可以自动检测各个点的设备数据和运行状态，减少了人工巡检的维护成本，同时系统还提供了灵活的巡检维护报告，使管理员随时随地都能够完成巡检的工作，大大提高了工作效率、减少了维护人员的工作强度。Ø高效运维管理：设备出现报警时系统以图形和声音的形式告知管理员，管理员及时安排相应的技术人员修理；当设备检修结束恢复正常工作时，系统自动对本次的报警记录进行处理。最大程度的减少管理人员的操作，使得设备的管理更高效。Ø智能报警处理：系统采用智能的报警处理方式，对设备的误报或已恢复的报警都有自动处理机制。同时支持用户手动处理并详细记录设备报警的处理过程。Ø智能短信告警：当设备出现报警时，中心服务器可自动的向已设定的手机号码发送短信，无需人员干涉。Ø81 历史数据安全：可以详细的记录历史数据，可以方便的进行查询，形成相应的统计报表，支持列表和图形两种查看方式，使历史数据更加直观，给主管人员提供决策的依据。Ø服务数据安全：系统以后台服务（Service）方式运行，能在使用者尚未登入计算机之前，就开始执行程序，自动保存数据、告警记录，达到无需人员干涉，全自动监控管理设备。Ø设备管理安全：系统通过对每个用户授予不同设备的监控权限，授权后的操作员只能够对相应区域的设备进行操作，显示相应区域设备的信息，以及查询相应的设备数据、报警记录等。1.1.机房环境监控系统施工设计机房监控的智能设备或子系统主要包括：配电柜监控、UPS监控、空调监控、消防报警主机检测、温湿度监测、漏水监测等。需要运用高可靠的软硬件设备，能够方便、实时查看到各智能设备或子系统的所有运行参数和运行状态。系统采用现场智能采集设备，采集到的信号和数据，传给集中监控服务器，客户浏览端可以通过TCP/IP、以太网网络访问现场监控服务器，查看现场各监控子系统的运行情况，并能进行必要的控制，并且设备数据、环境参数等集中在一个平台进行监控，IE客户端看到的界面与集中监控平台看到的一样。系统平台可实现设备监控与安全管理的无缝整合，设备监控与门禁系统实现智能化联动扩展。本案设计采用“集散控制”原理，在保证功能可靠的前提下节约建设成本，建设先进、有效的机房监控系统。以少花钱多办事为原则，并充分保证系统质量，随着IT管理的发展，保证数据的完整性，充分整合机房监控系统，最大限度的保证系统的数据共享，满足高度集成化的管理，数据的多重保护机制，给机房安全稳定运行提供最大限度的安全保障。对于智能设备采用自带的通讯接口与监控服务器进行数据通讯，对于非智能的设备通过加装智能模块实现智能化的转变，直接与监控主机通讯，可以实现各个系统间的联动动作，通过集中管理平台软件对各个系统的综合管理。动力及场地环境监控部分包括：Ø配电设备组：6台配电柜、开关状态ØUPS设备组：2台UPS81 Ø空调设备组：2台精密空调Ø环境监控设备组：9套温湿度传感器、3套漏水1.1.1.机房环控管理主机及软件设计嵌入式三维3D平台机房集中监控系统实，对于机房环境设备的统一监控与管理，采用先进的计算机技术、网络通讯技术、视频传输技术、图像处理技术等，可方便地实现对各个智能设备运行状态、运行参数的显示、处理和存储等；并可实现各子系统之间的数据流动；故障自动检测及自恢复功能与专家诊断功能；丰富的报警功能，减轻机房维护人员负担，提高机房系统的可靠性的同时提高了整个机房的运行效率，实现了对于机房的科学管理。机房监控管理软件服务器端行于中文Windows2000或中文WindowsXP操作系统上，支持RS232、RS485、RS422、TCP/IP、SNMP等多种接口和协议。全中文界面，图形化设计，支持电子地图功能。界面的结构、层次清晰明了，能够实时直观地显示设备的运行数据和运行状态，场景仿真。Windows标准界面，工具条，设备栏，事件栏等可以个性化编辑，支持页面组态、设备组态、策略组态三种组态方式，可按用户的需求定制界面，满足用户需要系统一旦断电，会自动保护正在记录的文件，确保记录文件不会丢失，当系统重新上电后，无须人工干预，系统能自动启动监控程序，在无人值守的机房中确保监控系统的正常运行。当网络中断时，本地监控主机保存自中断后没有传输的资料，网络重新连接后，本地机房自动向管理中心传输尚未传输的数据，保持管理中心和远程机房的数据同步。监控系统具有专家诊断功能，对通信中断、软件故障能够诊出故障并及时告警。系统具有强大的容错能力即系统具备数据恢复功能，可使数据处理恢复到需要的状态，避免因误操作导致系统错误。实时数据：系统应能够监控到相关设备的实时状体及参数，经授权验证后可供查询，打印，生成动态趋势，或被第三方软件使用。历史数据：系统将历史数据保存在数据库中，经过授权后可供统计，查询，打印，生成趋势图，或被第三方软件使用。历史数据不能修改，确保系统数据安全。历史数据保留时间大于一年。数据备份与恢复：提供实时和历史数据的备份与恢复手段。81 1.1.1.机房配电柜监控设计使用平行线的三相电量仪，全面检测配电柜的三相电压、电流、频率、功率、开关状态等参数。实时显示并保存被监测仪表的各监测参数数值，设定电压的上限值与下限值，当监测的电压超过设定的允许值时，系统诊断为有故障（报警）时间发生，监控主系统立刻弹出相应的报警页面窗口，同时监控主机发出多媒体声音报警，通知值班人员。平行线的三相电量仪提供RS—485/RS422接口，通过485总线的方式传输，实现与监控主机之间的通讯，并由软件接口与系统监控平台连接实现集成监控，工作电压;AC220V,输入范围：00380V；电流：0-5A；显示方式：长寿命LED显示，时尚背景蓝光；波特率设置范围：1200-19200bps。根据实际情况，对配电柜的重要开关进行监测，监视其是否跳闸或断电等状态非常必要，一旦开关跳闸断电，计算机系统立即停止工作，将造成整个系统崩溃，如不尽快处理造成的损失将无法估计。当开关跳闸或断电时系统自动切换到相应的运行画面，同时发出多媒体语音和电话语音报警等，通知管理员尽快处理，并把事件记录到系统中。81 1.1.1.机房UPS电源监控设计使用UPS提供RS232/RS485通讯接口进行连接，监控系统使用厂家提供的通讯协议实时地监视UPS整流器、逆变器、电池（电池健康检测，含电压电流等数值）、旁路、负载等各部分的运行状态与参数（监测内容由厂家的协议决定，不同品牌、型号的UPS可能所监控到的内容不同）。系统可以全面诊断UPS运行状况，实时监视UPS的各种参数。一旦UPS报警，将自动切换到相应UPS监控子系统的运行画面。越限参数变色显示报警，并伴随有报警多媒体语音，系统进行报警记录的同时有相应的处理提示。用户还可根据需要对重要的报警事件设置电话语音拨号、手机短信等对外报警功能。对于重要的参数，可作曲线记录，系统可查询一年内相应参数的运行曲线，并可显示查询选定具体时间、相应时间的参数值，当天（以天为单位）该参数的最大值、最小值，方便管理员全面了解UPS的运行状况，及时地发现并解决UPS运行中出现的各种问题。注：为保证UPS的正常运行，避免出现误操作，特别申明机房监控系统将不对UPS进行控制操作。1.1.2.机房精密空调监控设计81 监控系统通过空调自带智能通讯接口及通讯协议，系统可实时、全面诊断4台空调运行状况，监控空调各部件（如压缩机、风机、补给水、水泵、加热器、加湿器、去湿器、滤网等）的运行状态与参数（监测内容由厂家的协议决定，不同品牌、型号的空调可能所监控的内容不同），并可通过软件在系统上或通过网络远程修改空调设置参数（温度、湿度等），实现空调的远程开关机。系统一旦监测到有报警或参数越限，将自动切换到相关的运行画面。越限参数将变色，并伴随着报警声音，及相关处理提示。对重要参数，可作曲线记录，用户可通过曲线记录直观地看到空调机组的运行品质。空调机组即使有微小的故障，也可以通过系统检测出来，及时采取步骤防止空调机组进一步损坏。对严重的故障，可按用户要求加设电话语音报警和短信息报警。1.1.1.机房漏水检测监控设计鉴于机房中心设备的重要性，机房又需做到无人值守，且机房内安装4套精密空调，4路进水管，如空调或外墙不慎发生漏水而不能及时发现并处理，后果将不堪设想。根据用户的要求和场地的实际情况，系统设计使用绳式漏水检测系统，用来监测机房内无漏水事件发生，确保设备不受水侵的危害。系统本身包括：漏水控制器和漏水检测的其他辅助设备，在有可能漏水的空调水源周围，每台空调各使用1条漏水感应绳进行围闭，当检测到有漏水情况发生时，系统在第一时间报警，监控界面自动切换到漏水监测画面上，同时发出声光、电话或短信报警，及时通知有关人员排除漏水故障。1.1.2.机房火灾设备监控设计火灾设备综合管理平台集成消防系统报警主机发送过来的报警信号，不对消防系统进行任何控制操作。通过消防系统报警主机可以提供干接点信号给监控系统，以用于反应报警状态，我们设计采用平行的火灾报警采集模块，将消防控制箱的干接点变化信号送到综合管理平台，实时监测机房的消防报警情况。同时系统支持与门禁系统、配电系统、新风及排烟系统的联动，可以实现在消防报警时相关位置的门自动开启、自动弹出实时视频画面、自动关闭配电系统（应急照明除外）、自动关闭新风系统、等灭火完毕后自动开启排烟系统等。1.1.3.机房温湿度设备监控设计81 在机房中有大量的精密设备，设备对温、湿度等运行环境的要求非常严格，所以应加装温湿度传感器，以实时检测机房和重要设备区域的温、湿度。温湿度一体化传感器将把检测到的温湿度值实时传送到监控服务器中，并在监控界面上以图形形式直观地表现出来。一旦温、湿度值越限，系统将自动弹出报警框并触发语音报警，提示管理员通过调节空调温、湿度值给机房设备提供最佳运行环境。并且还可以将一段时间内机房里的温湿度值通过历史曲线直观地表现出来，以方便管理人员进行查看。对于机房内使用非常精密空调时特别重要，可让管理员及时地了解机房内实际的温湿度运行情况。温湿度传感器可与空调系统实现联动，当机房的温湿度越限时，系统可联动设定空调温度及启动空调进行工作等联动动作。工作电压：DC12V-DC24V；通讯接口：RS485/0-5V或0-10V电压输出/0-20mA电流输出/开关量输出；测量范围：温度-20℃-70℃，湿度0-100%rh；测量精度：温度±0.5℃，湿度±3%rh；LCD液晶屏点阵显示方式；室内墙面安装，天花吸顶安装。1.1.1.机房短信报警设计支持双重短信报警，服务器和一体化采集监控设备都能支持短信报警功能。1.1.2.机房环境监控告警功能设计支持声光告警，实时打印机输出，LED大屏幕显示、手机短信、EMAIL告警通知、语音报读、告警窗提示等告警相应处理。提供告警过滤功能，可动态修改告警策略。提供电子派修单。快速故障定位。支持数据与图像告警联动功能。81 1.机房综合布线系统设计81 1.机房机柜系统设计1.1.机房机柜设备总体要求Ø各焊缝整齐均匀，无裂缝、咬边、豁口，烧穿等缺陷，无焊缝外表物夹渣、气孔、焊瘤，凹坑等缺陷，焊后将对其焊接部位进行精细打磨，保证表面粗糙度小于12.5Ø新型的框架设计，节省了15%的内部空间可用于布线或空气流通Ø结构紧密牢固,装配具有一致性和互换性，各零部件光滑无锐棱毛刺，锐角R＞2mmØ可扩展性强能简易灵活的进行并柜扩容，彰显整体效果Ø最大静态载荷1300KGØ机架底部固定牢固后，在顶部侧向施加300N的力，机架顶部位置侧向偏移量小于2cmØ柜架立柱与底座垂直公差＜1.5mmØ顶框与底座平行公差＜1mmØ优质SPCC冷轧钢板保证立柱无扭曲现象，各立柱与上、下围柜相连的两端交接线与围框相邻平面的平行公差＜0.5mmØ按照国家标准GB/T13452.2-1992测量涂层的厚度，厚度为60um至80um之间遵循标准：严格执行IEC297-2、DIN41491、BSI5954、DIN41494、EXTANSI/EIARS-310-DGB/T3047.2-92BZ标准表面处理:a)金属件前处理均采用脱脂、酸洗、磷化处理，外表面涂层采用先进的静电喷粉烤漆工艺，涂层付着牢固，防氧化，耐酸碱，表面光洁、色泽均匀、无流挂、无露底，长期使用不锈蚀，提高机柜的使用寿命b)机柜表面喷涂符合欧盟ROHS指令和中国信息产业部相关法规的无毒无害认证标准c)机柜颜色可根据用户需求进行选定81 a)固定螺丝采用镀黑（镀锌）处理b)标注清晰、完整c)有害物质含量为:i.Pb(铅)<1000ppmii.Hg（汞）<1000ppmiii.Cr6+（六价铬）<1000ppmiv.Cd(镉)<100ppmv.PBB（多溴联苯）<1000ppmvi.PBDE（多溴二苯醚）<1000ppm载重能力：a)一体化组装式结构设计，额定静载为1300Kgb)移动最大承载800Kgc)柜内配置一套固定层板，最大可承载80Kg散热能力：前后均为蜂窝网孔门，前网孔门与后双开网孔门配合形成空气对流通道，具有良好的通风散热，保证柜内的设备稳定运行1.1.机房机柜设备施工设计机柜作为机房规划的一部分，它的合理布置和使用，尤为重要，根据本工程的特点及结合一体化冷通道系统：选用“艾默生”网络机柜产品。本次工程中心机房选择九折型材框架机构网络机柜，共设30个服务器机柜（800×1100×2000），其中3个网络列头柜；运行商接入间设置9个机柜（600×1100×2000）作为运营商接入机柜，其中1个网络列头柜。独立托管间设置6个机柜（800×1100×2000）独立托管接入机柜，其中1个网络列头柜。每个机柜配置10孔32APDU2条。艾默生精密制造的网络服务器机柜产品，采用优质SPCC冷轧钢板，具有专业结构设计和先进的加工工艺水平。机柜框架部份采用2.0mm81 的优质SPCC冷轧钢板，其它部份采用1.2mm~1.5mm的优质SPCC冷轧钢板。弧形高密度六角网孔门，增强通风散热、解决机械防护、外部观察设备运行的使用要求；通透率达75%。框架组装式钢板折型材，精密配合组装。设有2条加强筋增加前门强度。其中30台并柜，做3套冷循环封闭空间，封闭材质采用钢化玻璃，四周玻璃厚度不小于12mm，顶部玻璃厚度不小于8mm。支撑框架的支撑柱截面积尺寸不小于50*50mm的不锈钢方管，不得用机柜作为支撑载体，支撑框架做横梁。热通道使用平移门。冷通道接缝处做密封处理，防止冷气外散。另外15台安装在运营商和托管机房，不做冷通道，但需带空白面板。机柜组成部件：1、前门组件2、后门组件3、侧门组件4、机架前门组件Ø凸形高密度蜂窝网孔门，增强通风散热、解决机械防护、外部观察设备运行的使用要求；通透率大于75%Ø配有一套高级旋把门锁，锁柄开启角度为90度，正常开启次数＞10000次Ø表面无波浪纹、无划痕、无气泡，周边倒角Ø框架组装式钢板折型材，精密配合组装Ø设有2条加强筋增加前门强度Ø门与柜体有良好的接地连接Ø前门开启角度＞150度后门组件Ø框架组装式钢板型材，精密配合组装Ø表面无波浪纹、无划痕、无气泡，周边倒角Ø后门采用高级旋把门锁，锁柄开启角度为90度，正常开启次数＞10000次Ø设有两条加强筋增加后门强度Ø后门的开启角度＞150度81 侧门组件Ø表面无波浪纹、无划痕、无气泡、周边倒角Ø框架组装式钢板折型材，精密配合组装Ø两扇侧门各配弹扣式方形锁2把Ø各设有一条加强筋增加侧门强度机架Ø机架上下均有强、弱电线缆走线孔。适合大量强、弱电线缆的走线布置和管理Ø配有一套支撑脚/脚轮有利于现场移动安装。脚轮采用单个承重60kg以上内含滚动轴承，支撑脚直径≥12mmØ设备安装固定的U立柱在机柜深度方向可前后调整，可适合不同深度的设备安装固定Ø一体化组装式架构设计最大静载荷可达1300KGØ设备安装固定U立柱印有U标Ø机架两侧U立柱各配有3根横梁，增强U立柱强度顶框透风珊透风珊散热通道顶框进线孔Ø采用高强度的冷轧钢板，厚度＞2.0mm固定层板Ø优质冷扎钢板精密折压制造；Ø柜内配置一套固定层板，最大可承载80Kg；Ø固定层板开有散热孔配合柜内风道流向有效散热。浮动螺母/螺丝组件Ø浮动螺母/螺丝各配置30-50PCSØ表面采用镀黑（镀锌）处理本案产品符合国家标准GB/T5267中规定的2级要求81 机柜图：81 1.机房封闭冷通道系统设计1.1.机房封闭冷通道设备总体要求封闭冷通道产品作为数据中心行业一种节能、模块化解决设计，已经成为行业主流。其优势在于隔绝数据机房中的冷气流和热气流，避免空调制冷浪费，节能效果显著，同时与机柜系统配合与形成微模块机房，数据中心扩容管理便捷、整体视觉冲击力强。封闭通道可避免冷热空气的混合，提高空调的制冷效率；一般传统机房，经封闭通道整合改造之后节能30%以上；封闭通道既可作为传统机房工程项目优化方案，也可针对现有传统房间级制冷方式的机房进行改造扩容升级。通道门设计了观察窗口，窗口面积占通道门的83%，配置专用的不锈钢把手（自动感应门无把手）；可结合平面布局，在不影响设备机柜、电源头柜、维护通道要求下，选择采用常闭式推拉门或平移式移动门。封闭通道活动顶板开启寿命试验均在5000次以上；封闭通道各个金属部件均可靠接地，以实现整体接地。节能效果好，有效气流密封，封闭通道顶部的单元模块之间的连接紧密，有效防止气流短路；封闭门与机柜侧门之间采用胶条与毛刷密封，最大限度隔绝冷热气流；门板采用5mm钢化玻璃，隔热、隔音、通光的效果好；门框之间使用密封性好的密封条，可以防止通道的气体泄漏；整体方案产品配套，提供品牌成套产品含空调、供配电系统、机柜、封闭通道组件、监控系统；各产品间无缝配合，统一安装、服务、维护、管理。良好的安全性，整套封闭通道系统选用不燃、阻燃材料；内置烟雾探测系统，支持顶板自动翻转，无缝接入机房消防系统；兼容主流监控管理系统，时刻掌控封闭通道状态。配置丰富灵活；丰富尺寸和部件，可选多种顶板、平移门，根据不同应用需求灵活配置；可根据客户现场的不同需求，定制不同的冷热通道组合。81 1.1.机房封闭冷通道设备施工设计1.1.1.机房冷通道区域设计中心机房选择九折型材框架机构网络机柜，共设30个服务器机柜（800×1100×2000），其中24个服务器机柜平均分成2套冷通道系统，另外8个服务器机柜做成1套冷通道系统，放置在中心机房，每套冷通道系统配置一个强电列头柜，一个弱点列头柜。1.1.2.机房冷通道功能设计Ø所有的网络机柜产品选择九折型材框架，全部采用优质冷轧钢板制作，其中角规厚度2.0MM，框架厚度1.5MM，其它厚度1.0MM；Ø对机房机柜进行冷通道封闭，冷通道封闭的施工完善要求能够提高机房精密空调的使用效果，提高设备运行的安全可靠性，并且提高机房能源利用率，降低能耗。中心机房（附件中A、B、C列机柜区域）采用封闭式冷通道系统，冷通道系统有烟雾探测、照明、自动排风系统。机柜要求前门为单开网孔门、后门为双开网孔门，通风面积不小于柜门面积的75%，前、后门和左、右侧板均可拆卸；自带上走线（包括强电和弱电）走线槽（全封闭）；每排机柜配置2块侧板；每个机柜配1块托板；机架的外观颜色为黑色；满足设备使用要求。采用1200mm双开电动门，电动门安装于冷通道系统的两侧，使用感应式控制。跌落顶板采用800×1200×300mm，与机柜相配套，烟雾大时时，自动打开顶板。冷通道内安装烟雾传感器，照明系统、照明电源等，能兼容行级空调、模块UPS、电池柜等配置；封闭冷通道与机柜为同一品牌。1.2.机房封闭冷通道设备施工注意事项Ø每个机柜配置2套防浪涌PDU，机柜正背面是网格以利通风，配置2个横向理线架，2个垂直理线架；Ø机柜前门为高密度六角通风孔带拆单开门，后门为高密度六角通风孔带拆双开门，通风率≥81 75%，具有最佳的自然空气流量，适合装入服务器等有源设备，同时解决机械防护、散热通风、外部观察机器运行状态等使用要求；预留各种走线通道，根据需要可关闭和打开，角规可同时作为较少数量的走线通道。高强度19承重角规，带U数标识，深度方向可前后调整。机柜顶部和底部均有走线孔。机柜顶部能安装顶部强弱电走线槽。分段式盖板，使用灵活方便。机柜顶留对地安装孔，吊装孔和接地柱，满足现场使用需求。脚轮和水平支脚可同时安装。Ø产品符合ANSI/EIA-310-D、IEC297-2、DIN41494；PARTI、DIN41494；PART7、GB/T3047.2-92标准；Ø机柜下进行角钢承重加固；支撑面钢板厚度大于5mm，宽度大于500mm，支持机柜负荷≥1300KG，防锈防尘、接地良好。支撑架固定在静电地板下表面，垫防震动橡胶；所有线缆通过金属桥架、25金属软管、KBG25金属管、86型金属盒、分线盒走线；具备良好的屏蔽效果，并具有防鼠、防虫功能，不得走明线；标识清晰规范，标签纸采用防水防擦的热敏标签打印纸打印；Ø配置一定数量的6类跳线和光纤跳线，方便以后运维；Ø机房机柜及其他带铁壳设备都做有效接地连接。图示：81 1.机房新风及排烟系统设计1.1.机房新风及排烟项目总体要求新风系统：为使机房内保持足够的新鲜空气，满足工作人员对工作环境的要求，在主机房安装新风系统，使机房能及时更换室内不新鲜空气，补充氧气。新风机风管出机房处设防火阀、防鼠网。新风入口处设过滤网，能够滤除空气中的杂质和灰尘。吊顶上设置新风管道，设置防火阀，天花顶上设铝合金新风口，采用静音型单向流管道式恒温新风机。机房内的新风量是按每人每小时所需要的新风量来计算，一般按每人每小时补充30m3的新风量就能符合国家卫生标准规定。或按总风量的5%-12%作为新风量。考虑到送风的损耗，因此，中心机房采用1500m3/h天方新风机，托管机房采用400m3/h天方新风机，运营商机房采用800m3/h天方新风机。新风机具有空气过滤等功能。为机房提供一个优良的通风环境。适量的新风能维持室内的正压，保证室内空气的洁净，维持室内空气的健康品质，保证机房内空气净化效率达到75%，在保证机房正压及空气新鲜的需要的同时，不影响机房的温湿度控制，新风机每小时换气2次以上，吊顶上隐蔽安装，新风机吸入的新风与室内回风混合后，再通过精密空调循环送入机房内，确保机房内的冷量平衡。排烟系统：根据气体灭火要求，机房气体灭火区设置消防排气系统。选用天方风量为4000m3/h以上的轴流风机，消防排气下弯管沿墙面返至地板上下方200mm处设单层百叶风口。消防排气管上设置电动密闭阀，平时关闭。当气体灭火后，启动轴流风机，打开电动密闭阀，灭火废气由排气管排至室外。消防排气风机和电动密闭阀的控制箱应安装在气体保护区外。同时配置有消防自动泄压作为气体灭火的泄压装置。为保持机房内的新风循环，须在靠近墙的位置（最好是在空调送风的末端）安装排风机及排风管道，用低噪音轴流风机作为排风机组，通过排风管道把多余的废空气排到室外。一旦发生火灾，气体灭火后房间存在大量的气体，就要启动排风机组排到室外。81 1.1.机房新风施工设计1.1.1.机房新风区域及功能设计Ø中心机房新风机风量选择1500m³/小时，安装选择临外界的墙体，新风机安置在天花板上暗装，在外墙处开新风口后安装430*320mm防雨百叶，同时采用铁皮做430*320mm进风风道，将设备和风口连接；风道延天花板引致精密空调回风口处做两套250*250mm出风口，同时在风道上做430*320mm70℃防火阀；Ø托管机房新风机风量选择400m³/小时，安装选择临外界的墙体，新风机安置在天花板上暗装，在外墙处开新风口后安装250*150mm防雨百叶，同时采用铁皮做250*150mm进风风道，将设备和风口连接；风道延天花板引致精密空调回风口处做两套250*250mm出风口，同时在风道上做250*150mm70℃防火阀；Ø营业商机房新风机风量选择800m³/小时，安装选择临外界的墙体，新风机安置在天花板上暗装，在外墙处开新风口后安装300*250mm防雨百叶，同时采用铁皮做300*250mm进风风道，将设备和风口连接；风道延天花板引致精密空调回风口处做两套250*250mm出风口，同时在风道上做350*250mm70℃防火阀；Ø新风机及风道做有效接地连接。1.2.机房排烟施工设计1.2.1.机房排烟区域及功能设计Ø中心机房排烟机风量选择4300m³/小时，安装选择临外界的墙体，排风机安置在天花板上暗装，在外墙处开排烟口后安装400*300mm防雨百叶，同时采用铁皮做400*300mm排烟风道，将设备和风道连接；风道延天花板引致精密空调送风末端靠近墙体处，下弯管延墙面返至地板上下方200mm处做两套300*200mm排烟口，同时在风道上做400*300mm280℃防火阀，消防排气风机和电动密闭阀的控制箱安装在气体保护区外，同时配置消防自动泄压作为气体灭火的泄压装置，发生火灾，气体灭火后房间存在的大量气体，通过自动防火阀启动排风机组把气体排到室外。Ø托管机房排烟机风量选择1300m³81 /小时，安装选择临外界的墙体，排风机安置在天花板上暗装，在外墙处开排烟口后安装200*200mm防雨百叶，同时采用铁皮做200*200mm排烟风道，将设备和风道连接；风道延天花板引致精密空调送风末端靠近墙体处，下弯管延墙面返至地板上下方200mm处做两套150*150mm排烟口，同时在风道上做200*200mm280℃防火阀，消防排气风机和电动密闭阀的控制箱安装在气体保护区外，同时配置消防自动泄压作为气体灭火的泄压装置，发生火灾，气体灭火后房间存在的大量气体，通过自动防火阀启动排风机组把气体排到室外。Ø运营商机房排烟机风量选择1300m³/小时，安装选择临外界的墙体，排风机安置在天花板上暗装，在外墙处开排烟口后安装200*200mm防雨百叶，同时采用铁皮做200*200mm排烟风道，将设备和风道连接；风道延天花板引致精密空调送风末端靠近墙体处，下弯管延墙面返至地板上下方200mm处做两套150*150mm排烟口，同时在风道上做200*200mm280℃防火阀，消防排气风机和电动密闭阀的控制箱安装在气体保护区外，同时配置消防自动泄压作为气体灭火的泄压装置，发生火灾，气体灭火后房间存在的大量气体，通过自动防火阀启动排风机组把气体排到室外。Ø排烟机及风道做有效的接地连接。1.1.机房新风及排烟施工注意事项机房新风及排烟系统风道进口出设置防火阀，与消防主机联动，发生火灾时关闭新风系统，气体喷洒后，开启排烟系统。81 1.机房防盗报警系统设计1.1.机房防盗报警总体要求及施工设计报警系统在库机房的主要区域的出入口安装双鉴探测器，由操作间统一监控。同时可与CCTV系统联动，使值班人员能及时、准确地获得发生事故的信息和相关图像。系统集成为方便施工布线及日后的维护，采取按房间接线法。即每个房间的报警、巡更布线为同一线路的不同分支，也就是所说的在同一套系统、同一条线路中集成了报警与巡更系统，并且可在电脑上实时监控各个报警点和巡更点。具体设计每台报警主机可通过两线总线连接达128个防区，这些防区可任意设置为报警点、布撤防键盘或巡更按钮（键盘），因为所有防区都是使用开关输出方式的设备，需要使用总线扩充器连接到总线上，总线扩充可使用4208U（8个防区）或4190WH/4193SN（2个防区）或4293SN（1个防区），所有扩充器都是并联在一起连接到主机，减少很多接线的麻烦。所有防区都设置为24小时无声报警类型防区，通过软件设置来识别。公共区域报警子系统是指公共区域的探测器，由多个防区组成，可以按需要通过软件设置为“布防”，“撤防”状态，并且每一个点的状态都可单独报告。可以使用任何的探测器，独立报警子系统是指一个独立的报警系统连接到监控系统中，只使用一个防区，并且只能在当地的布撤防键盘上进行布撤防操作，可以报告布撤防和报警的状态。需要使用布撤防键盘。巡更系统是利用巡更点发回巡更信号来判断巡更点和巡更人员代码（需使用巡更键盘）。若使用巡更键盘，每个巡更点占用两个防区，一个传递巡更点状态，一个传递巡更员代码。电脑软件则完成所有的报警监控和巡更管理的功能。大厦的报警系统可通过电话线与当地公安局110自动报警联网系统实现联网。系统功能系统可分成2种报警子系统：集中区域报警子系统和独立报警子系统。集中区域报警子系统是指走廊、操作间81 等公共地区，需要由总控制室进行布撤防的报警系统，通过软件设置，可把一些防区集合在一起，分别定义其防区类型（出入防区、周边防区、内部防区、紧急报警防区、紧急求助防区、火警防区等），作为一个子系统，通过软件进行布撤防与防区旁路等操作。每个防区单独接入总线，软件实时接收各个防区的状态信息（报警/报警恢复），并根据软件设置的操作状态（布撤防或旁路）作出反应。对这些子系统可以设置一个或多个公共子系统，可以由其他相关子系统的布撤防操作来控制其自动布撤防，如操作的子系统可以在所有区域或独立子系统都布防后自动布防，而其中任何一个子系统撤防就可将之撤防。独立报警子系统则是某单位单独使用一个布撤防键盘，对自身的2个可编程的防区进行布撤防。每户通过1个或2个总线防区扩充器接入总线，软件通过接收这些防区状态变化来识别该报警系统的布撤防和报警状态。软件还可绘制电子地图，在地图上表示所有报警点，还可进行地图之间跳转，方便在大范围区域显示各级地图和所有的报警点。还可设置“电脑助理”功能，定时自动对各个报警子系统进行布撤防，减轻操作员的工作负担。报警联动通过报警联动模块，可自定义其驱动方式及动作方式：可由一些防区或子系统报警、未准备、布撤防、旁路等状态去驱动动作，通过指定串行口输出报警数据，与大厦CCTV系统实现联动。同时，继电器的动作方式可以是连续吸合、吸合2秒、断续吸合等，可以与大厦的空调、照明、电控门系统联动，提高办公自动化程度。主要设备功能  采用选用红外微波双技术双鉴探测器，是结合霍尼韦尔优良品质传统与高科技性能的防盗探测器。它采用被动红外加微波移动探测，加上内置之微处理器，综合使用多种抗干扰及先进的报警确认分析技术，有效地避免误报的产生，同时降低了普通双技术探测器漏报的可能性。 其性能指标如下：采用K波段微波技术，比常规探头灵敏度大大提高,且穿透墙壁误报的可能降低数倍。上电抗遮挡，专利的“视区成型技术”，保证微波和红外视区能够良好的匹配。采用白片菲尼耳镜片，有效阻止白光干扰，同时对红外信号提供较高的灵敏度。除了正面的镜片外，还包括一个下望镜片，消除死角。微处理控制提供人性化智能报警分析功能。微处理器不仅仅分析从两种探测技术探测来的信号波形，还对两种信号之间的时间关系进行分析，以消除低频干扰引起的误报；自适应式探测门限，自动屏蔽室内潜在的干扰因素。大范围的工作电压,直流7.5V16V/25mA；真正全自动温度补偿。采用曲线补偿方式，使红外灵敏度在-25℃到+65℃范围内保持不变。新颖实用的步测模式，微波和被动红外分别步测。全密闭的防虫光路系统。灵敏度：探测视区内2—4步微波频率：24.125—24.20GHz探测范围：11X11M，安装高度2.3米81 抗辐射干扰：10MHz—1000MHz,30V/M双元PIR原件，INFORMER电路，全功能自诊断；报警控制器 可控制9个基本接线防区，可扩充多达128个防区，可使用有线、总线及无线防区；可分为8个可独立操作及通讯的子系统；150组使用者密码，划分为7个用户级别； 可记录224宗事件以供参考，由键盘显示，也可接打印机输出。 来自报警探头的所有报警信号，连入报警主机，主控电脑就可监控、显示、处理这些报警信号，并可控制一路或多路继电器作灯光、录像、警号等控制，实现报警联动功能。防盗控制主机通过其串口模块4100SM联入CCTV系统。主机可以通过密码对任何一个防区进行布防和撤防，并联入110报警网。 警卫中心管理软件防盗报警系统采用一台报警主机，利用警卫中心管理软件，实现电脑对报警主机的实时监控。警卫中心是一套报警集中管理系统，可以通过串口连接多台大型ADEMCO报警主机，识别各报警主机的防区报警信号，并在软件中转换为便于操作人员容易识别的报警信号。通过软件的设置，可以任意设置防区类型，单独旁路、禁用防区，自定义任意数量的报警区域（包括公共区域），每个区域可包含任意数量的报警点，可按时间监控和操作各区域的布撤防、报警点等，也可控制旁路报警点；还可以把主机防区设置为巡更点及执行巡更操作。警卫中心内置一个极为灵活的电子地图系统，即“分区图”系统，用户可以利用分区图系统实现任意关系的地图、平面图、示意图、楼层图等地图系统，并且用户可以自己绘制地图，或将现有的地图资源充分利用，同时分区图系统也支持扫描仪扫描的图形。可以在地图上任意放置各种类型设备的图标，并且图标可以不同的颜色和动态表示该设备的当前状态。而通过显示板监控界面，可灵活安排各种设备进行集中监控。无论通过地图还是显示板方式，都可以直接通过鼠标点击图标的方式来控制各种设备，如对报警系统的布撤防操作。整个报警系统可以根据不同的报警状态，以自定义的声音报告，提醒操作人员注意。并可设置不同的警情发生时由电脑自动处理，减轻操作人员的负担。通过对操作员分级管理，分业务管理，能够完全控制每一个操作员在系统中的行为能力。同时在数据库的安全方面，系统会自动检查数据的完整性，如果系统非正常退出，再次启动时，系统会自动对数据库进行自动维护。即使在数据库遭到意外破坏时，仍可以利用修复功能恢复。还可以设定自动备份报警记录、自动删除事件记录等操作，做到万无一失。警卫中心系统具备完善的事件记录系统，系统中发生的各种事件都可以详细地记录。例如报警记录、系统记录、操作记录、等等。并且可以对这些记录采用各种方式去观察，可以按各种顺序排序，分类查询等等操作，通过模板技术，使得打印、显示的信息符合不同的保安中心的需求。施工响应81 在走廊与机房连接的门口，机房内布设5套红外微波双技术双鉴探测器，内置微处理器，特制赋形天线，降低误报；双鉴探测器采用双元PIR原件，INFORMER电路，全功能自诊断，自动温度补偿，嵌入式安装；报警主机响应快捷，总线覆盖半径3.6km；可设置128个防区，8个常规子系统，1个虚拟主控子系统；ECP总线可连接31个设备/键盘，覆盖半径500米；96个可编程继电器输出，20个时间窗，自动布设防，1个电话线路输出，1个警铃输出，1个串口输出；可接1个IPM-VISTA网络模块，实现IP网络连接双鉴探测器采用红外微波双技术，微波探测范围可调，内置微处理器，特制赋形天线提高灵敏度，降低误报；双元PIR原件，INFORMER电路，全功能自诊断，自动温度补偿，搞输射干扰，嵌入式安装，带卧式安装组件，PIR遮光材料。紧急按钮采用ABS阻燃外壳,连接方式:常开、常闭，工作电压:≤250V,工作电流:≤300Ma,触点模式:常开/常闭；生报警器采用ABS阻燃外壳，红色或蓝色可选，内置固定编码,无线学码发射频率:433MHz报警探头的所有报警信号，连入报警主机，主控电脑就可监控、显示、处理这些报警信号，并可控制一路或多路继电器作灯光、录像、警号等控制，实现报警联动功能。防盗控制主机通过其串口模块4100SM联入CCTV系统。主机可以通过密码对任何一个防区进行布防和撤防，并联入110报警网。（如图）1.机房消防系统设计81 从国内外的情况来看，火灾是各类机房可能遇到的各种灾害中，发生次数最多，危害最大的灾害之一。首先，机房内各类设备系统本身的价值很高，而且设备的造价也是十分昂贵的，任何已经记录在纸带、磁带、磁盘、磁鼓等介质上的数据、资料可能是关系到国计民生的要害部门的极为珍贵的资料。因此，一旦机房内发生火灾，将直接危害人员、设备和珍贵资料的安全，特别是大型计算机机房机房或电脑部，其火灾的损失是巨大的，甚至是无法估计的。1.1.机房消防系统总体要求一般大中型电子机房，为了确保安全并正确地掌握异常状态，一旦出现火灾能够准确、迅速地报警和灭火，需要装置自动消防灭火系统。自动消防灭火系统应能自动监测火情、自动报警、自动切断电源和启动自动灭火系统设备或通过其他应急设施，来实现消防系统的自动化。机房的自动消防灭火系统主要由探测器、控制器、执行装置和灭火容器组成。工作原理大致为：由装在机房内的烟感探测器感应到物质燃烧时生成的烟雾或由温感探测器感应到周围空气温度升高而发出声光报警，同时将信号送到执行装置。执行装置收到信号后，开始切断电源、关闭风门，并通过延时器延长一短暂时间，以便人员在灭火器启动前撤离。然后以此电信号启动电磁阀（或电磁撞针）打开氮气施放筒，由氮气气体来打开灭火剂药瓶的气动阀门，灭火剂顺着预先设置的管道至喷口喷出，直到喷完为止，这样就完成了自动消防灭火工作。设计依据：²GB50174—2008《电子信息系统机房设计规范》²GB50116—98《火灾自动报警系统设计规范》²GB50166—2007《火灾自动报警系统施工及验收规范》²GB50370-2005《气体灭火系统设计规范》；²Q/CYZTQ018－2002《ZTQ型七氟丙烷（HFC-227ea）灭火系统》自动消防系统应具备的作用：l可在监视人员不易觉察到的部位，如：吊顶上面、风管内、活动地板下等处，尽早发现火情，及时采取消防措施，尽快扑灭火灾，将火灾的损失减至最小；l能自动切断电源、关闭风门，从而使火灾控制在最小的范围内。机房所用的灭火剂81 根据各类电子机房的特点及起火类型，用于计算机机房机房的灭火剂应满足如下要求：l灭火效率高；l灭火剂毒性应非常小；l化学稳定性应好；l热稳定性应高，不能因环境温度高而分解；l用量要少，便于减少自动灭火系统容器的数量；l各类电子计算机设备引起的火灾主要属于A类火（可燃固体表面火）和C类火（电火），要求灭火剂应能有效地扑灭这两类火灾；l所用的灭火剂不损伤计算机设备，不引起二次灾害。能够满足上列要求的灭火剂，目前电子机房应用比较广泛的是七氟丙烷灭火剂HFC-227ea灭火剂。设计灭火方式：各防护区采用全淹没灭火方式。设备选型：系统设备选用七氟丙烷自动灭火系统。系统构成：本系统由火灾自动报警系统、灭火控制系统等系统组成。1.1.机房消防施工设计Ø在机房区域内设计三层探测器，对机房设备、地板及天棚的线路进行全面保护。Ø探测器采用感温探测器和感烟探测器相接合的方式。由于地板及天棚内的线路均布放在金属线槽或金属钢管内，火灾时主要表现为烟雾，所以主要考虑设置感烟探测器。Ø本报警系统采用国泰怡安产品,设置一台报警主机，一台联动电源箱。Ø声光报警器宜安装在工作人员易看到和听到的地方,以便火灾报警时人员及时撤离,离地高度2.5m。Ø在防护区均设感烟探测器、手动报警按钮、声光报警器。Ø手动报警按钮安装于机房入口旁，底边距地1.5米安装，声光安装于入口上方。Ø在一个防护区内出现感烟火灾报警信号时，火灾报警控制器处在自动状态时，发出声光报警信号，通知人员进行灭火。灭火完毕后，手动按钮及时按下，消除火灾报警控制器的灭火指令。81 Ø绝缘导线应采用1.5mm2多股双绞铜芯阻燃电线。Ø系统的安装和施工，应按《火灾自动报警系统施工验收规范》的规定执行。灭火系统配置气体灭火系统设计防护区域：中心机房与托管机房、运营商机房及配电室共3个防护区。灭火方式：全淹没无管网预制（柜式）七氟丙烷自动灭火系统；气体灭火系统由消防控制器进行控制，气体灭火控制器应向设备间提供10根DC24V/1.5A持续灭火控制信号线，接入现场驱动器，由现场驱动器启动灭火系统电磁阀。并提供10根灭火信号反馈信号线到设备间压力开关接口。联动控制：当防护区出现感烟探测器报警信号时，控制器发出指令，该区进行一级报警；当该防护区出现感温探测器报警时，该区声光报警器发出声光报警，消防控制室消防控制主机进行0-30秒延时，同时停止通风设备、切断非消防用电，延时结束后向气体灭火装置发出灭火指令，气体灭火装置启动电磁阀，打开瓶头阀释放灭火剂实施灭火。此时火灾报警控制器接受压力开关信号，显示该区释放灭火剂信号。相应的信号模块、控制模块以及灭火装置现场驱动器配合完成上述控制显示功能。1.1.机房消防施工注意事项相关安全要求Ø灭火系统喷放灭火剂前，保护区所有人员必须在延时时间内撤离，灭火完毕（在确认火灾已扑灭的情况下），打开通风系统，将费气排净后，人员方可入内。Ø更换新的密封圈、密封垫、安全膜片等，必须由产品厂家提供与原来零部件型号相匹配、经试验合格的成品，不得随意用未经试验的零部件代用。Ø严禁无关人员乱摸乱动灭火装置部件及操作按钮。Ø保养、检查、维修必须作好详细记录，如需要时可来函或来电我公司协助解决具体问题。Ø防护区的门应向外开启，并能自行关闭；疏散出口的门，必须能从防护区内打开。81 Ø根据国家标准《气体灭火系统施工及验收规范》的规定，气体灭火系统的运行使用应由经过培训的专人负责。操作说明：本系统具有自动、手动等启动方式。自动状态下，若某防护区发生有烟雾（或温度上升），该防护区的感烟（或感温）火灾探测器动作并向气体灭火控制器送入一个火警信号，控制器即进入单一火警状态，同时驱动电动警铃发出单一火灾报警信号，此时不会发出启动灭火系统的控制信号。随着该防护区火灾的蔓延，温度持续上升（或烟雾增大），另一回路的感温（或感烟）火灾探测器动作，向控制器送入另一个单一火警信号，控制器立即确认发生火灾，同时发出复合火灾报警信号及联动信号（关闭空调、送排风装置和防火阀、防火门、防火卷帘等）。经过设定时间的延时，控制器输出信号启动灭火系统，灭火剂经管网施放到该防护区实施灭火。控制器接收到压力信号器的反馈信号后显亮放气指示灯，避免人员误入。手动状态下，气体灭火控制器在火灾发生时只发出火灾报警信号而不产生联动。自动或手动状态下，在值班人员确认火警后，按下报警控制器面板上的或现场的“紧急启动”按钮可马上启动灭火系统。在喷放控制信号输出前，按下报警控制器面板上或现场的“紧急停止”按钮，系统将不会输出喷放信号。当自动启动、手动启动均失效时，可进入气瓶间实施机械应急操作启动灭火系统。报警联动系统Ø报警系统和自动灭火系统应与空调、通风排烟系统、门禁系统、配电系统联动，将各联动系统的控制信号接入消防报警主机，实现系统联动。Ø火灾探测器分别安装在吸顶同地板下，声光报警器、放气指示灯分别装于防护区门内、外的正上方。线路采用ZR-BV1.5mm穿镀锌线管敷设，线管保证接地良好。Ø系统的安装施工应符合GB50166-92《火灾自动报警系统施工验收规范》及GB50263-97a《气体灭火系统施工及验收规范》的要求。Ø81 各防护区的手动/自动工作状态信号、火警信号和气体喷放信号，要送到消防联动控制主机，并使系统能在喷放灭火剂之前关闭防护区内的空调、通风机及通风管道中的防火阀等设备。如图：1.机房施工组织计划81 1.1.施工组织设计目录编制说明、工程概况特点、指导思想与实施目标、施工部署、施工技术、质量、安全、工期的保证措施；投入施工的机械配备情况、主要管理人员及主要施工工艺介绍、现场平面布置图、编制说明；本工程组织设计编制的目的是为通信与总控室经纪有限公司总部中心机房装饰工程施工提供较为完善的纲领性技术文件，用以指导工程施工与管理，确保优质、高速、安全文明地完成该项工程的建设任务。1.2.施工组织设计编制依据1、根据国家电子计算机房设计规范及通信与总控室的要求由我司设计的设计图2、国家、宁波市现行有关施工规范及验收规范3、国家、宁波市现行安全生产、文明施工的规定4、现场实地考察5、本公司现有技术人员及施工人员状况6、本公司现有机械设备状况1.3.指导思想与实施目标指导思想：签于本工程的质量要求高，我公司施工组织的指导思想是：以质量为中心，建立工程质量保证体系，选配高素质的项目经理、工程师及工程技术管理人员，按项目法施工管理，积极推广新技术、新工艺、新材料，精心组织，科学管理，优质高速地完成施工任务。实施目标：充分发挥企业优势，科学地组织装饰和安装的交叉作业，精心施工，严格履行合同，确保实现如下目标：质量目标：确保达到“优良工程”，争创文明工地。工期目标：施工总工期70个净工作日。81 安全文明施工：采取有效措施，严格遵守安全施工规章制度，创文明施工工地。科技进步目标：为实现上述工程质量、工期、安全文明施工等目标，充分发挥科技是富成生产力的作用，在工程施工中，积极采用成熟的科技成果和现代化管理技术。1.1.施工部署组织机构工程开始后，我单位将实施项目法施工，按项目法施工的要求成立项目经理部，全面履行合同，对工程施工进行组织、指挥管理、协调和控制，本着科学管理、精干实效、结构合理的原则，选配具有开拓精神、施工经验丰富、服务态度好、勤奋实干的工程技术和管理干部组成。由我公司汤恒任项目总指挥，组建强有力的项目经理部进驻现场，配备有关管理人员。作业层由公司统一调配组成装饰、安装等专业技师进行配套施工。详见施工组织设计图。该工程采用项目法施工，有关生产、技术、质量、经济、安全等各项工作实行项目经理负责制，运行动态管理，优化组合机制。对人、财、物进行独立工程核算。在施工组织安排上采取以下相应措施；为保证工期，编制施工总进度计划及分阶段施工作业计划，控制各部分分项施工进度，并根据施工需要加班加点，项目经理须按此设计，认真组织劳力，充分发挥参战施工人员主动积极性，按计划完成下达工作量的考核指标。加强计划管理，做好准确的周和日作业计划，建立可靠的材料，后勤保证体系，随要随送，保证供应。每周举行一次工程例会制度，由（业主、监理方、承包方、设计院四方代表参加）协调工程进度及工程质量等问题。项目经理部内部建立各级“协调会”制度，定时、定点召开加强各工种之间的协作，即时解决和协调好各种矛盾问题。施工中必须做到先有设计后施工，对各分部分项工程的施工设计进行“优化”，在保证质量、安全的前提下，千方百计地采取快施工、快速度的办法和措施。认真做好方方面面的对外协调工作，取得交通、环保、市容、用水、用电等各个单位的支持和配合，以确保工程顺利进行。1.2.施工工期安排81 本工程按照我公司一贯的施工进度经验，机房装饰施工总工期为45个净工作日。(见进度附表)在整个施工中，各工种要相互协调，确保工期如期完工，设备安装及其他工程采用立体施工法；施工总平面布置图：施工总平面的精心设计与认真实施，是有效贯彻施工设计，确保安全文明施工，发挥施工机械使用效率的重要关健，该工程施工总平面按主体施工阶段及装饰施工阶段进行分段布置，由于各阶段处于相互的交叉施工变化，因此根据实际需要进行调整。1.1.施工技术、质量、安全、工期的保证措施81 结合本工程的实际情况，主机房室内装饰选用气密性好、不起尘、易清洁，并在温、湿度变化作用下变形小的材料，墙壁和顶棚表面应平整，减少积灰面，并避免眩光。活动地板应符合现行国家标准《计算机机房用活动地板技术条件》的要求。活动地板下及四壁装饰选用不起尘、不易积灰、易于清洁的饰面材料。吊顶选用不起尘的吸声材料。为确保工程质量达到优良工程标准，在工程施工全过程中，以项目法为核心，严格执行工程验收规范和上海市有关质量保证的规定。工程质量控制总体部署：建立健全工程质量保证体系。结合本工程特点，制定工程质量创优的实施计划的相关则。选派本公司经验丰富专业施工人员施工。工程质量保证体系：建立以工程项目经理为组长，技术质量和各工种班长为成员的工程质量保证体系，对本工程的全过程进行有效的指导、监督和控制。工程质量保证的技术措施：认真抓质量意识教育，使全体管理人员和操作人员牢固树立“质量富成”的主体思想。优化施工组织设计和分部（分项）施工作业指导书。认真做好图纸会审，学习各项技术标准，施工验收规范，操作规程。各道工序施工前都要作好技术质量交底（施工人员有书面的施工工序操作规范），使操作工人明确操作工艺，达成保证质量的目的。例：（1）室内顶棚，墙面刷乳胶漆；（2）轻钢龙骨，石膏板罩面隔墙；把好原材料采购点，积极选用名牌产品。抓好班组自检工作，前道班组没有达标前，下道工序不准施工。认真做好施工日记，及时办理各项工作变更定单。做好个类工程档案技术资料的收集管理工作。作好成品保护工作，保持良好的观感。保证安全的技术措施根据工程的特点和实际情况，以“安全富成，预防为主”的安全生产方针贯彻整个施工过程，施工期间坚持执行安全生产六大纪律。81 安全生产部署建立健全项目安全保证体系；结合本工程特点、性质，制定安全生产有关规定及实施细则。工程施工安全防护措施。施工机械（工具）安全操作规程。特殊工种安全操作规定。现场消防保卫体系。安全生产组织体系建立以项目经理为组长、工地专职安全员为副组长，其它各班组专兼安全员参加的项目施工安全生产领导小组，形成一个安全生产体系，对施工过程中的安全工作进行全面系统的控制。安全保证的技术措施对各级员工做好安全生产、安全技术知识的教育，增强安全意识和法制观念，提高遵章守纪的自学性。在现场悬挂醒目的安全标志，安全宣传标语牌及有关安全生产规定。建立健全生产制度，层层签定安全生产管理状，坚持执行“谁主管生产，谁负责安全”的原则，严格执行奖罚制度。施工前，认真做好部分分项的安全技术交底，在施工过程中,认真执行《建筑安装工人安全技术操作规程》，对安全生产定期或不定期进行检查，发现问题及时解决。保证工期的措施本装饰工程预计施工总工期为70个净工作日。具体开工日期由甲方制订。为尽快发挥业主的投资效益，在确保工程质量的前提下，根据我公司历年来承建过的各类工程项目所积累的施工经验，在施工方面、机具安排、劳动力配备等方面采取以下措施：81 选派有丰富经验的项目部人员参加施工，落实以项目经理为首的经济制，确保层层落实，实行重奖重罚，以确保工期。投足施工机械，减少人工消耗。穿插施工，缩短设备安装工期，从而缩短总工期。材料供应由项目部负责统一调度，严格按材料需要量计划，对工程所需材料即时供应。投入施工的机械配备情况根据本工程的实际情况，投入施工的主要机械工具有：根据本工程的实际情况，投入施工的主要机械工具有：冲击钻10台，手枪钻20台，圆锯5台，压创2台，电焊机2台，汽泵3台，创床2台，大型攻丝机1台，切割机2台，铝合金切割1台等。主要施工工艺介绍：例一轻钢龙骨石膏板罩面隔墙施工材料准备轻钢龙骨主件：沿顶龙骨，加强龙骨，竖向龙骨，横撑龙骨。轻钢骨架配件：支撑卡、卡托、角托、连接件、固定件等附件。紧固材料：射钉、膨胀螺栓、镀锌自攻螺丝、木螺丝和嵌缝材料。填充隔声材料：玻璃棉、矿棉板、岩棉等按设计要求选用。罩面板：纸面石膏板。规格根据工程有关要求选定，一般规格如下：厚度：9.5、12、15、18、25、mm宽度：1200，900mm长度：2500，3000mm操作工艺放线：根据设计施工图，在已做好的地面上，放出隔墙位置线，门窗洞口框线。安装沿顶龙骨和沿地龙骨：按已放好的位置，安装沿顶地龙骨用射钉或电锺钻孔木楔木螺丝固定。固定距离水平最大800mm，垂直方向1000mm。竖龙骨分档：81 根据隔墙放线门洞位置，在安装顶、地龙骨后按罩面板规格宽度分档，一般距离400－600mm，不足模数的分档应避开门洞口框边富成块罩面板位置，使破边石膏板不在靠洞框处。安装竖龙骨：按分档位置安装竖龙骨，龙骨两端上下插入沿顶地龙骨，调整垂直及定位后，用抽心铆钉固定。靠墙柱边龙骨用射钉或木螺丝固定。竖龙骨长度比上、下之间实际距离短20mm，以便上、下形成10mm的膨胀缝。隔墙高度大于3m时应加横撑。安装纸面石膏板：检查龙骨安装质量是否符合设计及构造要求，龙骨间距是否符合纸面石膏板宽度的模数。安装一侧的纸面石膏板，从门口开始，无门洞口墙体由墙一端开始。耐火登及墙体石膏板，应纵向铺板，即纸面包封边与竖龙骨平行，注意平接边落在竖龙骨中央,不能将石膏板固定到沿顶、沿地龙骨上。一般无防火要求的隔墙，石膏板即可纵向铺设，也横向铺设。当隔墙内有电线、管道、电箱设备及防火、隔声、保温等设备材料时，应同时进行安装填入。安装墙体另一侧纸面石膏板：安装方法同富成侧板，其接缝应与富成侧板错开，不能与富成层的接缝落在一龙骨上。固定方法：石膏板一般用高强自攻螺丝固定，板边间距最大为20mm，板中间距最大为300mm，螺丝距石膏板边缘的距离不得小于10mm，也不得大于是16mm。当防火墙时，不得将石膏板固定在沿顶、沿地龙骨上。质量标准：按市建委和行业标准考核应注意的质量问题墙内安装管线时对墙体龙骨损坏较大，应作加固处理。尽量减少电焊焊接，确实需要焊接的，应作防腐处理。作业条件：墙面应基于干燥、门窗安装完毕、地面施工完毕。环境湿度保护在＋5°C以上，做好样板间经签定合格。81 操作工艺：首先将墙面起皮及松动处清理干净。吊顶罩面板用自攻螺丝固定的先用防锈漆处理。用石膏腻子将墙面坑洼缝隙处吊顶罩面板每块板缝处找平、刮实，干后用砂纸将凸出处磨掉，将浮尘扫净，在吊顶板缝粘贴专用胶带。刮腻子遍数可以由墙面平整程度决定，一般情况下为三遍。愚园大酒店局大楼机房遍用胶皮刮板横向满刮，一刮板紧接着一刮板，接头得留槎，每一刮板最后收头要干净利落。干燥后磨砂纸，将浮腻子磨平，清扫干净。第二遍用刮板竖向满刮，所用材料同愚园大酒店遍腻子，干燥后砂光扫净。第三遍用胶布刮板找补腻子或用钢片满刮，将墙面刮平刮光，干燥后用细砂纸磨光。涂刷顺序是先刷顶棚后刷墙面，墙面先上后下。先将墙面清扫干净，乳胶漆用排笔涂刷，使用新排笔时，将活动的笔毛理掉。乳胶漆作用前应搅拌均匀，根据产品说明适当加水稀释，防止头遍漆刷不开。干燥后补腻子，在干燥后用砂纸磨光，清扫干净。第二遍操作要求同2遍，使用有先充分搅拌，如不很稠，不宜加水或少加水，以防露底。漆膜干燥后，用细砂纸将墙小疙瘩和排笔毛掉、扫净。操作同第二遍。由于漆膜干燥较快，应连接迅速操作，涂刷时从一头开始逐渐刷向另一头，要上下顺刷互相衔接，后一排笔紧接前一排笔，避免出现干燥后接头。刷的应通顺、顺光。质量标准：按市建委和行业标准考核成品保护：油漆墙面未干前室内不得清扫，以免墙面被尘土沾污，漆面干燥不得挨近墙面泼水，以免沾污。涂刷乳胶漆时，不得污染地面、门窗、玻璃等已完工程。应注意的质量问题：产生原因是漆膜薄，因此刷漆时应注意不漏刷，还应注持乳胶漆的稠度，不可以加水过多。涂刷时要上下顺刷，后一排笔紧接前一排笔，若时间间隔稍长，就容易看出接头。因此大面积涂刷时应配足人员，互相衔接。刷纹明显：乳胶漆稠度要适中，排笔蘸漆要适当，多理多顺，防止刷纹过大。分色线不齐：施工前认真划好粉线，刷分色线时要靠址直尺，用力均匀，起落要轻，排笔蘸量要适当，从前往后刷。涂刷带颜色漆时，配料要合适，保证独立面每遍用同一批涂料，并宜一次用完，保证颜色一致。1.机房施工和质量保证81 1.1.机房工程施工设计为促使质量管理措施的落实，随时掌握施工现场的工程质量动态及时发现问题，采取质量工作以预控为主的方针，对在施工中进行定期或不定期检查。施工现场设立三级质量保证体系：班组自检、队长检查及技术人员检查。认真检查进入现场的材料、设备、成品、半成品的质量并报甲方认可，查询产品合格证及检测报告。质量检查要做好记录，对隐检记录及一些技术检测表格要及时报甲方并办理签字手续。对不按；图纸、施工规范、工艺标准、施工设计的行为，公司质量部门有权制止并提出处理意见。1.2.机房工程的测试工程竣工后按GB50462-2008《电子信息系统机房安装施工及验收规范》、《计算机场地技术条件》中的测试方法和测试仪器按附表项目逐一测试，认真填写参数指标报告和验收报告。（以上资料验收时将提供）机房参数的检测均在开机1小时后进行。洁净度的检测要在机房正常运行24小时后进行。检测取点全部按照《电子计算机机房施工及验收规范》的5点检测法，取平均值为检测最终数据。1.3.机房工的验收工作整个系统调试正常后，我们将同客户授权人一起对整个项目进行验收，作为项目实施的初步终结。在系统验收时，我们将提供整套《验收报告》，包括系统功能描述、系统结构图、系统配置文档、系统配置说明、系统维护说明等内容。本项目以集中交易系统通过甲方组织的验收测试或下列情形之一如发生，将视为系统的完成：系统验收签字在用户接受测试（UAT）完成后，乙方在两周之内，没有收到书面的用户拒绝接受通知当用户自行将该系统上线运行，或部分上线运行进行生产时。本项目的终结是以项目中的每一个细节以客户的认同作为标准。81 根据实际的情况，我们汇同甲方有关人员共同组成专家小组，进行工程的验收工作。验收时，我们会提供详细的验收报告，供专家小组人员参考。该验收报告也可以作为甲方系统维护人员今后维护工作的参考。验收完毕后，本工程项目的项目经理将正式将所有文档正式移交给客户和我公司服务体系组织。1.1.机房工程的质量保证机房建设工程提供三年免费保修和三年免费上门维护服务，在三年中，如因机房工程硬件质量出现问题，由我公司免费保修。并提供三年的免费上门服务，在工程验收后三年内，所列硬件产品均提拱7＊24小时免备件费、免人工费、免服务费的现场保修服务。我公司提供1小时快速响应，并提供多种响应服务。81'
