天津武清杨村模板施工设计方案

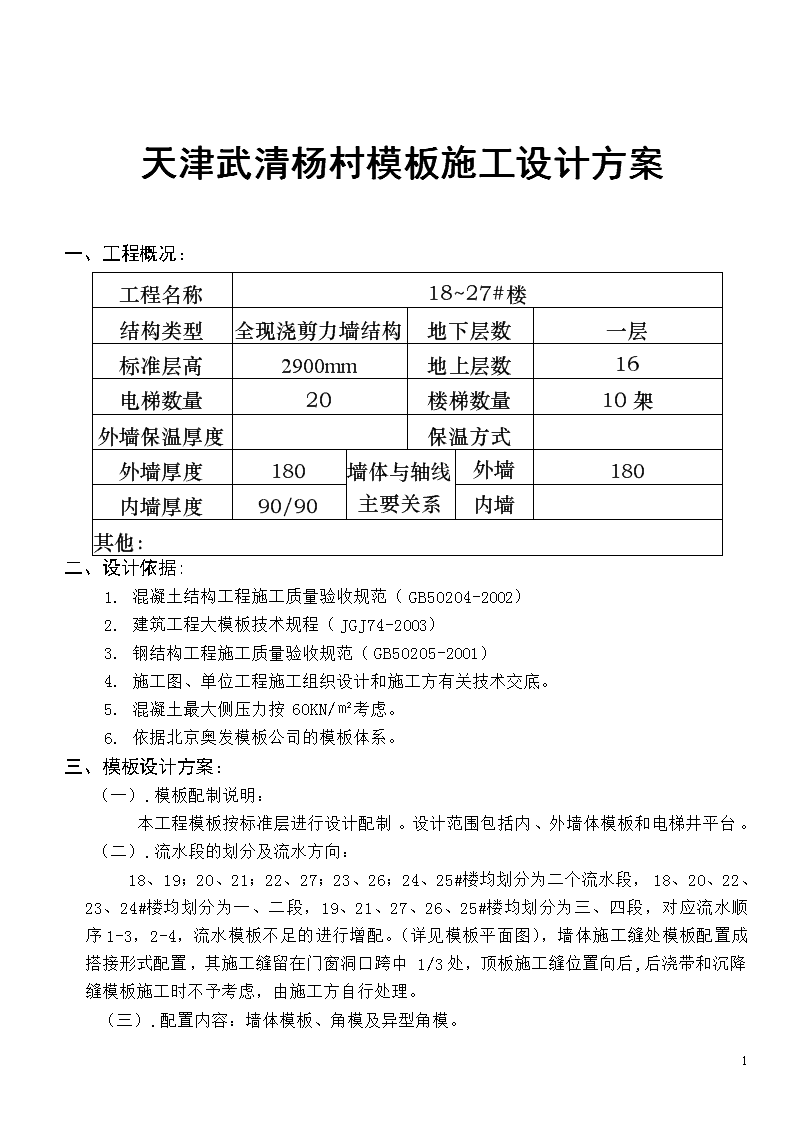

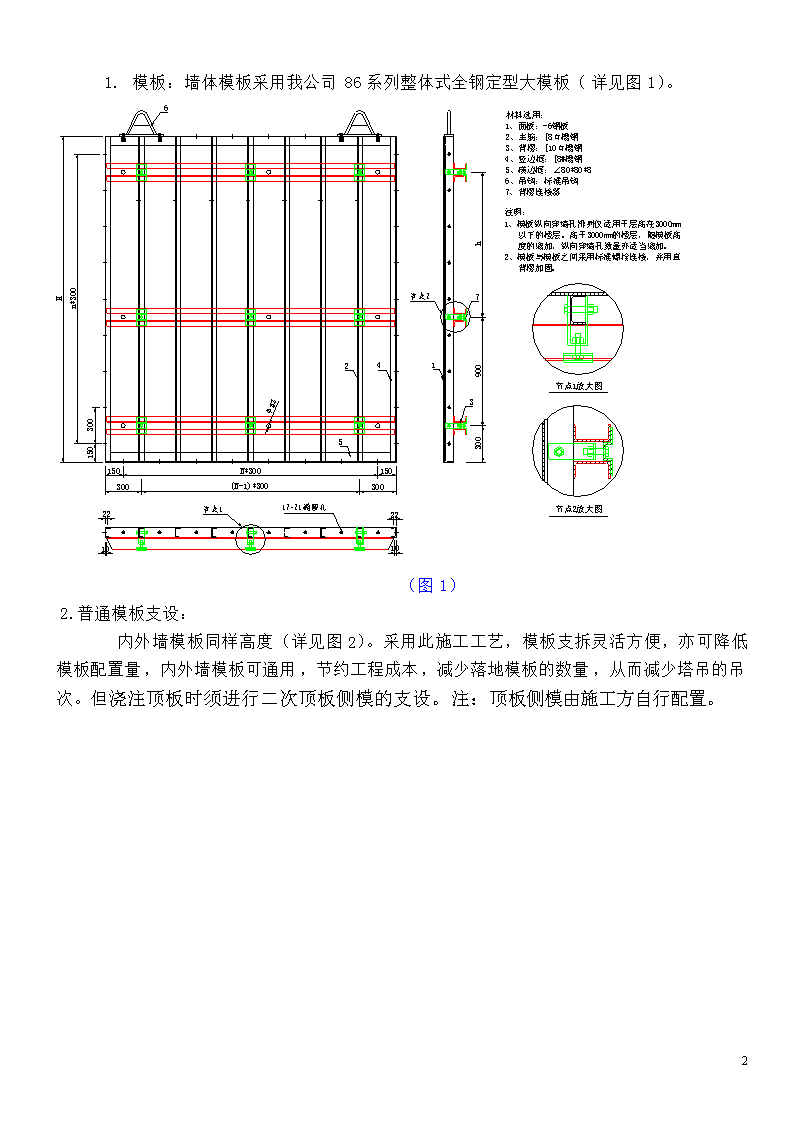

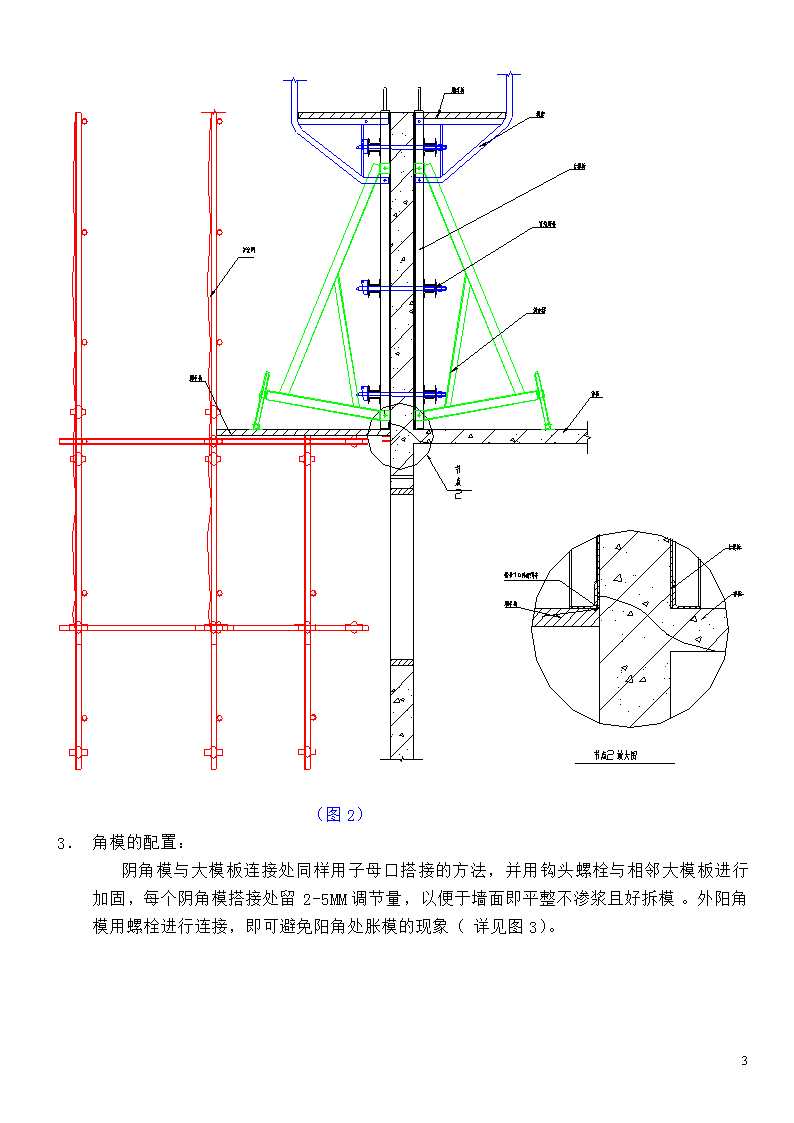

'天津武清杨村模板施工设计方案一、工程概况：工程名称18~27#楼结构类型全现浇剪力墙结构地下层数一层标准层高2900mm地上层数16电梯数量20楼梯数量10架外墙保温厚度保温方式外墙厚度180墙体与轴线主要关系外墙180内墙厚度90/90内墙其他：二、设计依据:1.混凝土结构工程施工质量验收规范（GB50204-2002）2.建筑工程大模板技术规程（JGJ74-2003）3.钢结构工程施工质量验收规范（GB50205-2001）4.施工图、单位工程施工组织设计和施工方有关技术交底。5.混凝土最大侧压力按60KN/㎡考虑。6.依据北京奥发模板公司的模板体系。三、模板设计方案：（一）.模板配制说明：本工程模板按标准层进行设计配制。设计范围包括内、外墙体模板和电梯井平台。（二）.流水段的划分及流水方向：18、19；20、21；22、27；23、26；24、25#楼均划分为二个流水段，18、20、22、23、24#楼均划分为一、二段，19、21、27、26、25#楼均划分为三、四段，对应流水顺序1-3，2-4，流水模板不足的进行增配。（详见模板平面图），墙体施工缝处模板配置成搭接形式配置，其施工缝留在门窗洞口跨中1/3处，顶板施工缝位置向后,后浇带和沉降缝模板施工时不予考虑，由施工方自行处理。（三）.配置内容：墙体模板、角模及异型角模。14 1.模板：墙体模板采用我公司86系列整体式全钢定型大模板（详见图1）。（图1）2.普通模板支设：内外墙模板同样高度（详见图2）。采用此施工工艺，模板支拆灵活方便，亦可降低模板配置量，内外墙模板可通用，节约工程成本，减少落地模板的数量，从而减少塔吊的吊次。但浇注顶板时须进行二次顶板侧模的支设。注：顶板侧模由施工方自行配置。14 （图2）3．角模的配置：阴角模与大模板连接处同样用子母口搭接的方法，并用钩头螺栓与相邻大模板进行加固，每个阴角模搭接处留2-5MM调节量，以便于墙面即平整不渗浆且好拆模。外阳角模用螺栓进行连接，即可避免阳角处胀模的现象（详见图3）。14 （图3）4、楼梯模板：楼梯踏步按清水踏步模加工。按装、拆除方便，重复利用率高，广泛用于不同的结构楼梯需要。支模时可通过地脚丝杠来调整垂直度（详见图4）。（图4）5、丁字墙的处理：14 丁字墙一般情况下处理是采取在丁字墙部位配一块插板，这样便于模板流水，但是这样会影响墙体的强度和平整度，也会增加塔吊吊次，影响施工进度。为了避免以上因配插板给施工所带来的不利因素。在不影响流水的情况下，取消丁字墙部位插板，即模板在丁字墙部位时其中一块模板直接跨过丁字墙（详见图5）。（图5）四、售后服务热情周到，优质的售后服务是我们的一贯宗旨。模板按期送到施工现场，售后服务人员随即到场，负责对整个模板施工过程进行技术服务，模板施工完成一层后，无设计、生产、质量问题后，售后服务人员再调离。五、整体定型大模板结构计算：该模板是按《建筑工程大模板技术规程》（JGJ74-2003）﹑《钢结构设计规范》（GB50017-2003）与《混凝土结构工程施工质量验收规范》（GB50204-2002）的要求进行设计与计算的。已知：层高为2900mm，墙厚180mm，采用全刚模数组合模板系列，2根[10#背楞，采用T30穿墙螺栓拉结，混凝土C30﹑砼自重标准值Y=24KN/m3，混凝土塌落度18cm，采用泵送混凝土，浇筑速度1.5m/h，温度T=25，用插入式振动器捣实，模板挠度为L/400（L为模板构件的跨度）。模板结构为：面板6mm厚热轧板，主筋为[8#，间距h=300mm，背楞间距L1=1100mm，L2=300mm，穿墙螺栓水平间距L3=1200mm。a.模板侧向荷载：14 1.混凝土侧压力标准值：F=0.22γcβ1β2ν1/2*250/(T+15)=0.22*24*1*1.15*1.51/2*250/(25+15)=46.47KN/m2混凝土侧压力设计值：F1=46.47*1.2=55.77KN/m2有效压头高度：h=55.77/24=2.32m2.混凝土倾倒力标准值：4KN/m2其设计值:4*1.4=5.6KN/m2b.面板验算:由于3000/300=10>2，故面板按单向板三跨连续梁计算。1.强度验算:取1m宽的板条为计算单元F3=F1+F2=48.88+5.6=54.48KN/m2=0.05448N/mm2q=0.05448*1*0.85=0.046308N/mmMmax=Kmxqly2=0.117*0.046308*2602=366.26N.mm则:Wx=1/6*1*62=6mm3所以:δmax=Mmax/(γxWx)=366.26/1*6=61.04N/mm267450N故强度满足要求.f.吊环计算（1）.吊环承载力计算[PX]=An.100=3.14*102*100=31400NPX=2.85*6.0*130*1.3=28899N[PX]>PX故强度满足要求.（2）.吊环焊缝计算N/He.Lw≤βf.ffw（28899/4）/（4LW）≤1.0*160LW≥11.30mm故强度满足要求.（六）、挑架设计计算：计算原则:挑架荷载取值:2.5KN/m2挑架间距按1.5M计算所以:一挑架所受荷载为:　1.5*0.67*2.5=2.51KN这里各杆件受力不作计算<只验算M16螺栓的强度值。而螺栓主要是受剪,所以只计算M16的受剪。由<<建筑工程模板施工手册>>表5-2-6查得普通螺栓抗剪设计值为:130N/mm2即:M16允许剪力为:3.14*(R/2)2*130=26124.8N=26.12KN所以:M16的螺栓抗剪力远大于挑架上荷载之力,即:[τ]=26.12KN>>2.51KN。满足要求。（七）、吊钩承载力计算：已知A，B件均为10mm钢板，C件为Ф20的圆钢，试按最大块模板进行计算(G=1654.33Kg),挑架荷载安2.5KN/m2计算,即N=10.55KN,且按一块模板两个吊钩进行计算,所以每个吊钩受力为:F=(G+N)/214 F=(1654.33*10+10550)/2=13546.65N本构件属角焊缝首先计算最小角焊缝Hfim≥1.5√tmax=1.5√10取Hfim=4.74mm不计熔深和凸度,其焊缝宽度为:He=0.7hf=0.7*4.74=3.32mm1．计算A﹑B件的焊缝承载力:由于其它内力平衡,设垂直焊缝长度方向的力Ny按垂直焊缝长度方向的力均匀分布,属于动荷载,取βf=1.0δf=Ny/he∑Lw≤βfffwδf=13546.55/3.32*(210-10)*2=ffw=160,即δf=9.72
