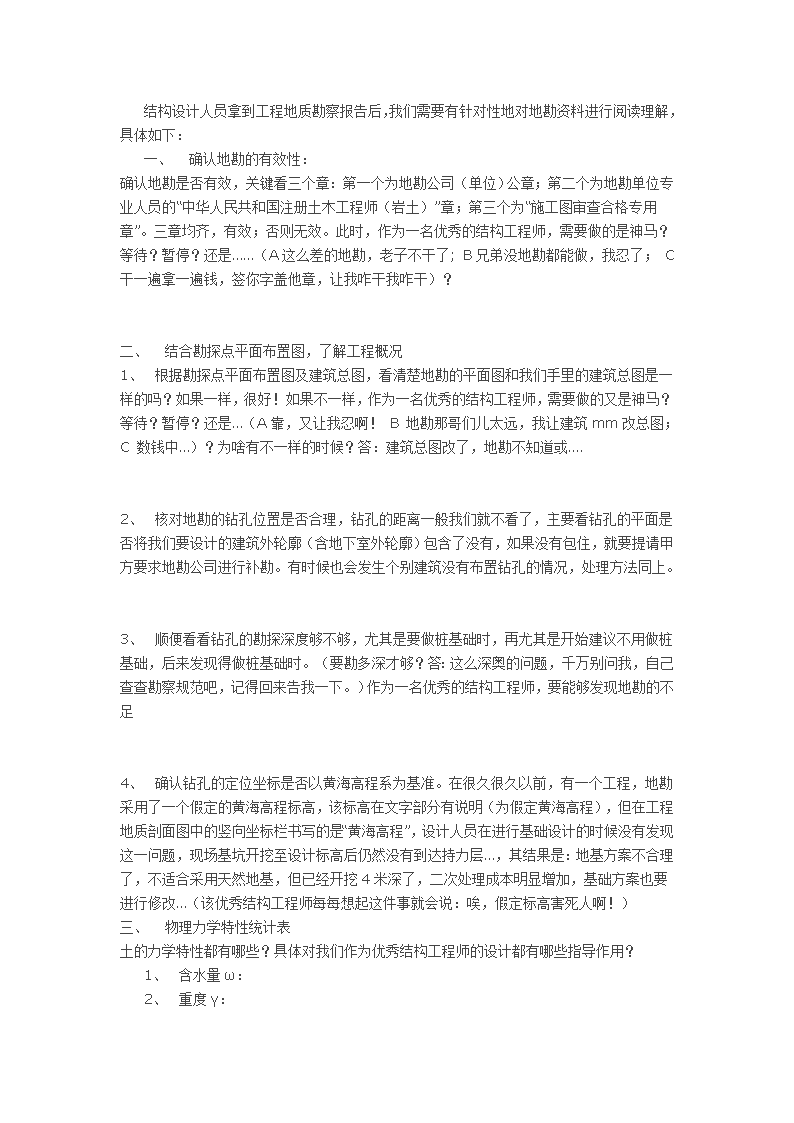

'结构设计人员拿到工程地质勘察报告后，我们需要有针对性地对地勘资料进行阅读理解，具体如下：一、  确认地勘的有效性：确认地勘是否有效，关键看三个章：第一个为地勘公司（单位）公章；第二个为地勘单位专业人员的“中华人民共和国注册土木工程师（岩土）”章；第三个为“施工图审查合格专用章”。三章均齐，有效；否则无效。此时，作为一名优秀的结构工程师，需要做的是神马？等待？暂停？还是……（A这么差的地勘，老子不干了;B兄弟没地勘都能做，我忍了；C干一遍拿一遍钱，签你字盖他章，让我咋干我咋干）？ 二、  结合勘探点平面布置图，了解工程概况1、 根据勘探点平面布置图及建筑总图，看清楚地勘的平面图和我们手里的建筑总图是一样的吗？如果一样，很好！如果不一样，作为一名优秀的结构工程师，需要做的又是神马？等待？暂停？还是…（A靠，又让我忍啊！B地勘那哥们儿太远，我让建筑mm改总图；C数钱中…）？为啥有不一样的时候？答：建筑总图改了，地勘不知道或…. 2、 核对地勘的钻孔位置是否合理，钻孔的距离一般我们就不看了，主要看钻孔的平面是否将我们要设计的建筑外轮廓（含地下室外轮廓）包含了没有，如果没有包住，就要提请甲方要求地勘公司进行补勘。有时候也会发生个别建筑没有布置钻孔的情况，处理方法同上。 3、 顺便看看钻孔的勘探深度够不够，尤其是要做桩基础时，再尤其是开始建议不用做桩基础，后来发现得做桩基础时。（要勘多深才够？答：这么深奥的问题，千万别问我，自己查查勘察规范吧，记得回来告我一下。）作为一名优秀的结构工程师，要能够发现地勘的不足 4、 确认钻孔的定位坐标是否以黄海高程系为基准。在很久很久以前，有一个工程，地勘采用了一个假定的黄海高程标高，该标高在文字部分有说明（为假定黄海高程），但在工程地质剖面图中的竖向坐标栏书写的是“黄海高程”，设计人员在进行基础设计的时候没有发现这一问题，现场基坑开挖至设计标高后仍然没有到达持力层…，其结果是：地基方案不合理了，不适合采用天然地基，但已经开挖4米深了，二次处理成本明显增加，基础方案也要进行修改…（该优秀结构工程师每每想起这件事就会说：唉，假定标高害死人啊！）三、  物理力学特性统计表土的力学特性都有哪些？具体对我们作为优秀结构工程师的设计都有哪些指导作用？1、 含水量ω：2、 重度γ： 3、 空隙比e:4、 塑性指数Ip：5、 液性指数IL:6、 压缩系数а1-2：7、 压缩模量Es1-2：8、 内摩擦角φ：9、 粘聚力C:etc…（我滴亲娘呀，这么多，学没学过啊，没几个会玩了，注册还没过的多学学啊，）四、  水文地质条件1、 确定场地抗浮设防水位标高，初步估算是否需要进行结构的抗浮验算；翻开地勘报告一看，怎么又是目前水位，又是最高水位，还有近3~5年的，老子就要一个抗浮水位，痛快点，行不？还是咱是经过高考的，选择题咱拿手，很容易地判断出哪些是干扰答案。但可恨滴是：找啊找，找啊找，他就是没有正确答案。作为一名优秀的结构工程师，需要做的是神马？等待？暂停？还是……（A电联地勘；B向甲方告状；C忍字当头一把刀） 再：平时地下就那么点水，抗浮水位恨不得提到土上边去。一年下367天雨，连下三年估计差不多这水位。抗浮咱玩了命也算不过去。此时，作为一名优秀的结构工程师，需要做的又是神马？（A我就不信算不过去，钢渣、锚杆、抗拔桩，俺们有的是法宝；B电话哀求地勘，改浅点吧，来北京我请你吃饭；C告状，虐待我们的主儿同样能虐待他们，这年头付钱的是大爷啊）曾经有多少次，地勘既挨了骂，又改了水位标高的，咱心里那个爽啊。受过虐的人心理都是变态滴！ 2、 确定地下水、土的腐蚀性：腐蚀性的等级分为微腐蚀、弱腐蚀、中等腐蚀、强腐蚀。针对不同的腐蚀等级，都需要采取何种对应的措施，需要大家进一步学习掌握。（延伸阅读：工业建筑防腐设计规范GB50046-2008）。 3、 根据地下水位标高正确进行地基承载力修正。五、  场地地震效应1、地勘上有本工程的地震参数。不要完全迷信抗震规范。如果地勘上的地震烈度或分组或特征周期和抗震规范上冲突，该信谁？作为一名优秀的结构工程师，需要做的又是神马？…（A确认，当然是找人确认；B有靠谱的没？我亲自去测测。）再：咱建筑老大就是牛x，找的活儿前不着村后不着店的，编规范的老爷子就不知道中国有这地方。地震参数看哪里？答：地勘那，地下的事他全知道。（验槽碰到时，托他们回去给我太太爷爷带个好!）  2、地基土的液化：液化等级分为轻微、中等、严重三个等级，不同的液化指数对应不同的液化等级。对不同等级的液化处理措施也是不一样的。具体都应该采取何种处理措施，需要大家进一步学习掌握。（延伸阅读：建筑抗震设计规范GB50011-2010第4.3节）。20m深度判断方法和15m深度判断方法是啥意思？当桩基础遇到液化土时你就惨了，算吧，一大堆公式等着你。（曾经有一群优秀的结构工程师为了算清液化前仆后继，至今还在为那几栋大楼提心吊胆。嘿，多亏还没建起来呢） 3、 场地土类别：场地土类别的判定依据见《建筑抗震设计规范》GB50011-2010第4.1.6条。设计中必须明确场地土的类别才能正确计算上部结构。场地土类别咋定的？你会不？剪切波速是啥？告诉你就有地勘把场地土类别算错的，你信不？有空都算一下。一旦成功纠错，哈哈，又可以把近十天的阴霾（娘亲的，甲方天天电话虐我）发泄一下了：“就没见过这么烂的地勘！这也能错！”（当然我们是见过这么烂的建筑的，什么都能错！） 4、 场地土的类型：分为岩石、坚硬土或软质岩石、中硬土、中软土、软弱土，学习其划分标准。（延伸阅读：建筑抗震设计规范GB50011-2010第4.1.3条）。六、场地不良地质作用和地质灾害在抗震设防烈度等于或大于6度的地区进行勘察时，应确定场地类别。当场地位于抗震危险地段时，应根据现行国家标准《建筑抗震设计规范》GB50011的要求，提出专门研究的建议。七、其他自然条件做地勘的哥们儿真不是吃白饭的，不只地下的事门清，地上的事一样知道。最大冻深还算是土里的事，温度、风、雪、雷、电就是天上的了。（当然雷电是我打飞机玩的，不归他管。）基本风压自己会算不？又是曾经在很远很远一个小国家，需要给国王建一座宫殿，特意邀请了中国工程师设计。但编规范的老爷子没考虑到中国以后可能会占领这个小岛，忘了写这地方的基本风压。怎么办？八、  工程地质条件评价1、 天然地基评价：确认是否适合做天然地基，其持力层在哪个土层等。要求：地基承载力的修正，必须写出全过程，具体详见计算算例。（地下水对独立基础基底面积有多大影响？γG的取值和水有关系没？看了施大爷的例题，不管你晕没，反正我是晕了。以前地球人和地球程序不是这么算的啊？他娘亲的，又out了？有空都看看，他算的有道理没？） 2、 不能采用天然地基的时候，根据地勘建议及当地实际情况，合理选取基础方案。 3、 有无软弱下卧层，如有，需补充软弱下卧层验算文件 九、根据地勘报告，明确标准冻深和最大冻深，此项直接影响基础埋深。对冻胀有影响的构件，优秀结构工程师需要知道采取何种措施来处理。（引申一下：啥样的土会冻胀？） 十、基坑开挖建议：放坡坡率（定义：基坑坡道一般放坡坡率是100％。也就是放坡坡率=tanθ=1。因此θ=45°，是斜坡与水平线的夹角，θ=45°，符合一般物料的休止角，如此基坑不易造成塌方），支护方案及施工降水措施。十一、地勘或施工过程中是否出现古墓、人防工事、采空区、暗河等不利情况；如果有，地勘有无具体处理建议？（一般来说，作为一名优秀的结构工程师，遇到古墓时千万不要惊慌，但一定要表现出事情很严重的样子，立马打电话告诉施工单位停工，警告其危险性，要求所有人都远离现场一公里并保护好场地，然后马上打飞机亲临现场，直面危难，在解决施工难题的同时，也可以见识一下小龙女的芳容；至于遇到其他的小事，就要求地勘出意见处理一下就行了。） '
