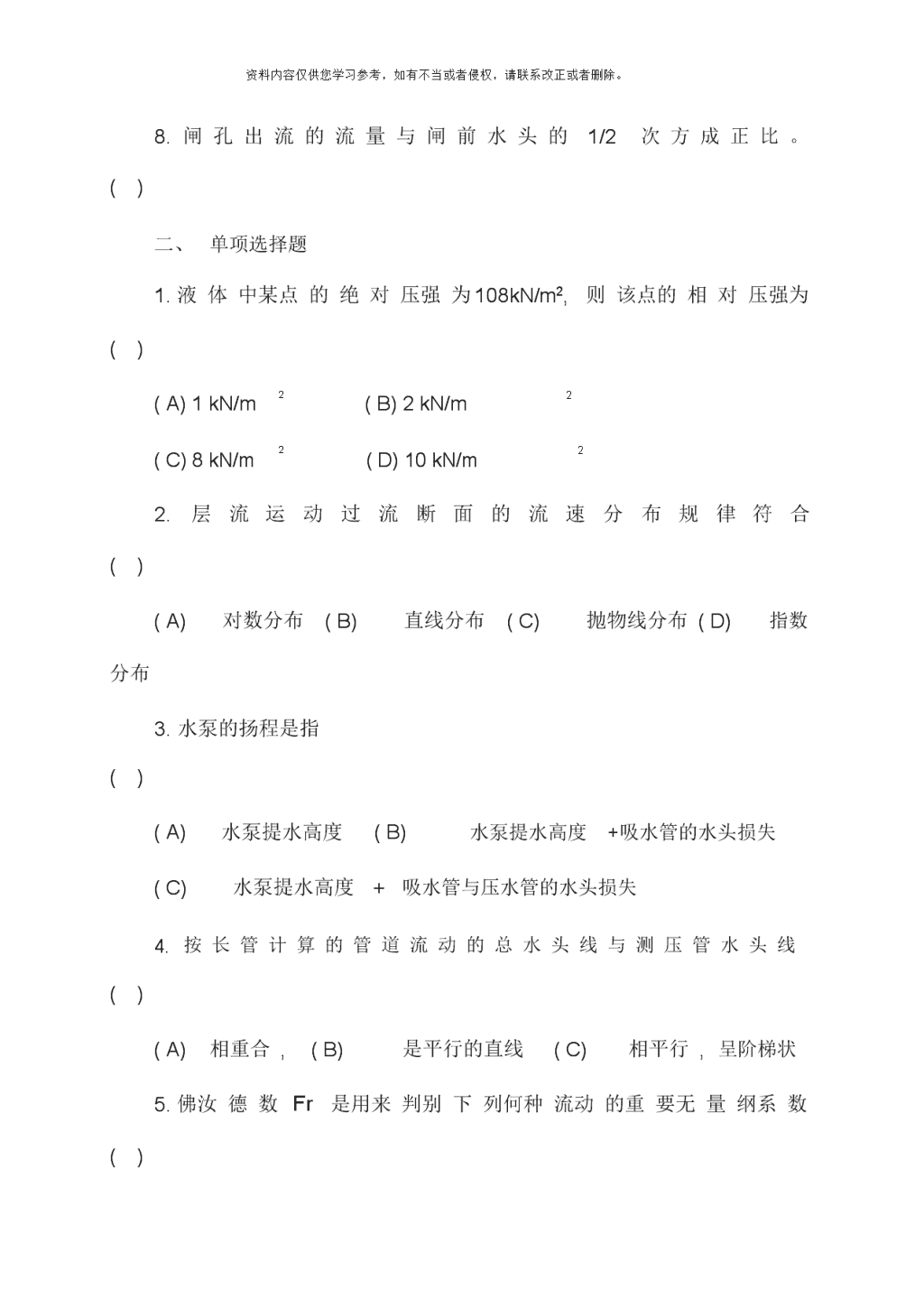

'资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。山东广播电视大学开放教育水力学(B)课程综合练习题一、是非题1.理想液体是不考虑粘滞性的理想化的液体。()2.静止液体中同一点各方向的静水压强数值相等。()3.图中矩形面板上的静水总压力作用点D与受压面的形心点C重合。()4.根据能量方程,水流总是从流速大的地方向流速小的地方流动。()5.判别水流是层流或紊流流态的无量纲数是雷诺数Re。()6.水力最佳断面是指:过流面积相同,所能经过的流量最大的过流断面。()7.陡坡上出现均匀流必为均匀的急流,缓坡上出现均匀流必为均匀的缓流。() 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。8.闸孔出流的流量与闸前水头的1/2次方成正比。()二、单项选择题1.液体中某点的绝对压强为108kN/m2,则该点的相对压强为()(A)1kN/m(C)8kN/m22(B)2kN/m(D)10kN/m222.层流运动过流断面的流速分布规律符合()(A)对数分布(B)直线分布(C)抛物线分布(D)指数分布3.水泵的扬程是指()(A)水泵提水高度(B)水泵提水高度+吸水管的水头损失(C)水泵提水高度+吸水管与压水管的水头损失4.按长管计算的管道流动的总水头线与测压管水头线()(A)相重合,(B)是平行的直线(C)相平行,呈阶梯状5.佛汝德数Fr是用来判别下列何种流动的重要无量纲系数() 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。(A)(C)6.均匀流与非均匀流(B)急流与缓流(D)渗流的达西层流与紊流明流与管流公式只能适用于()(A)恒定均匀层流(B)恒定均匀紊流(C)恒定均匀流;(D)非恒定流三、问答题1．有人说”均匀流一定是恒定流”,这种说法是否正确?为什么?2．明渠水流的底坡能够分为哪些类型?四、计算题1.如图所示挡水矩形平板AB,已知水深h=2m,板的宽b＝3m,求作用在矩形平板AB上的静水总压力的大小及总压力作用点处的水深。 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。2.某输油管道长L=500m,直径d=0.15m,流速v=0.24m/s,油的粘滞系数ν＝2.0cm2/s,1)试判断此时的流动型态;2)确定此管段的沿程阻力损失。3.已知如图所示的文丘里管流量计,管的直径d1=6cm,d2=2cm,1断面与喉管断面的测压管水头差为h=8cm,如果文丘里管流量计流量修正系数μ=0.98,求管路中经过流量Q为多少?(不计水头损失)d1d24.有一矩形断面混凝土渡槽,糙率n=0.014,底宽b＝1.5m,槽长L＝80m。进口处槽底高程z1=52.16m,出口槽底高程z2＝52.04m,当槽中均匀流水深h=1.7m时,试求渡槽底坡i和经过的流量Q。 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。5.有一单孔WES型实用堰,堰宽＝8.0m,堰高P=50m,堰顶设计水头H＝3.2m,溢流堰下游发生远驱式水跃。已知实用堰的设计流量系数md＝0.502,侧收缩系数ε＝0.96,(1)求经过实用堰的设计流量Qd。(2)分析说明实用堰下游是否需要修建消能设施?参考答案一、是非题1、√2、√3、×4、×5、√6、√7、√8、√二、单项选择题1、D2、C3、C4、A5、C6、A三、问答题1．有人说”均匀流一定是恒定流”,这种说法是否正确?为什么? 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。解:这种说法是错误的,均匀流不一定是恒定流。因为均匀流是相对于空间而言,即运动要素沿流程不变;而恒定流是相对于时间而言,即运动要素不随时间而变。两者判别标准不同。2．明渠水流的底坡能够分为哪些类型?解:明渠水流的底坡能够分为5类,即陡坡i＞ik,临界坡i＝ik,缓坡i＜ik,平坡i＝0和逆坡i＜0。四、计算题1、如图所示挡水矩形平板AB,已知水深h=2m,板的宽b＝3m,求作用在矩形平板AB上的静水总压力的大小及作用点处的水深。c解:∵平板AB的形心点c的水深h=h/2=1m∴作用在平板上的静水总压力为PpcAhcbh9.814276.4kN静水总压力作用点d处的水深hD=2h=4/3m＝1.333m32、某输油管道长L=500m,直径d=0.15m,流速v=0.24m/s,油的粘滞系数ν＝2.0cm2/s,1)试判断此时的流动型态;2)确定此管段的沿程阻力损失。 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。解:1)vd0.240.151802000,为层流;Re1042.0640.356，2)管段的沿程阻力系数为ReLv23.45mhf管段的沿程阻力损失d2g(油柱)3、已知如图所示的文丘里管流量计,管的直径d1=6cm,d2=2cm,1断面与喉管断面的测压管水头差为h=8cm,如果文丘里管流量计流量修正系数μ=0.98,求管路中经过流量Q为多少?(不计水头损失)解:对1、2断面建立能量方程:2P12P2122gg2ggd1d222得P1P221gh2根据连续性方程:A11A22联立方程解得:22gh1(A2)2A1∵∴A2d221A1d129QA220.980.02229.810.083.88104m3s41()29-43答:管路中经过流量Q为3.88×10m/s。'
