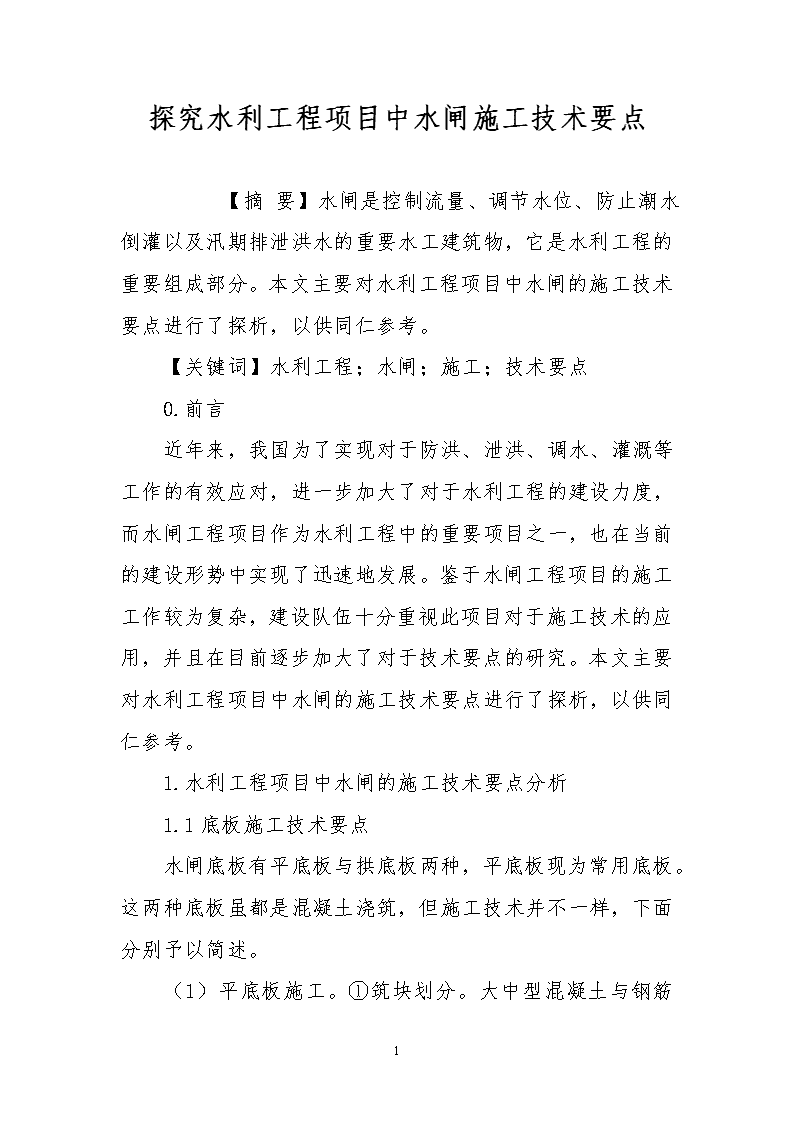

探究水利工程项目中水闸施工技术要点

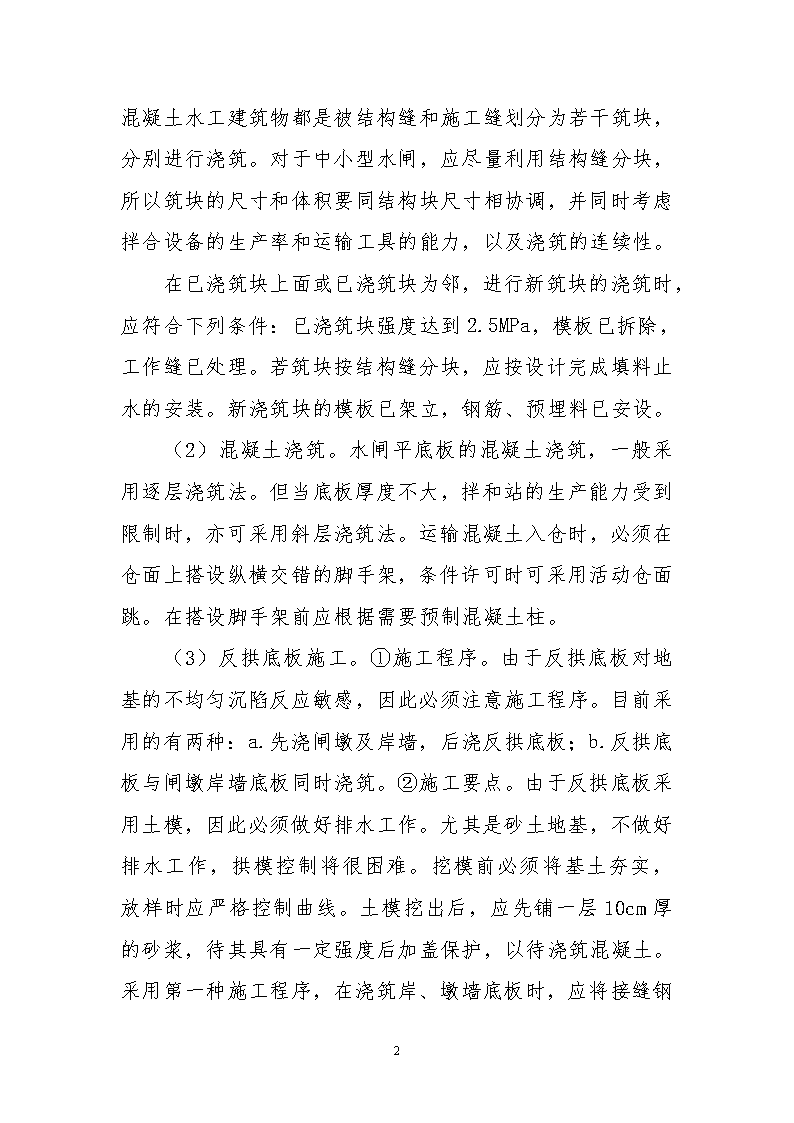

'探究水利工程项目中水闸施工技术要点　　【摘要】水闸是控制流量、调节水位、防止潮水倒灌以及汛期排泄洪水的重要水工建筑物，它是水利工程的重要组成部分。本文主要对水利工程项目中水闸的施工技术要点进行了探析，以供同仁参考。【关键词】水利工程；水闸；施工；技术要点0.前言近年来，我国为了实现对于防洪、泄洪、调水、灌溉等工作的有效应对，进一步加大了对于水利工程的建设力度，而水闸工程项目作为水利工程中的重要项目之一，也在当前的建设形势中实现了迅速地发展。鉴于水闸工程项目的施工工作较为复杂，建设队伍十分重视此项目对于施工技术的应用，并且在目前逐步加大了对于技术要点的研究。本文主要对水利工程项目中水闸的施工技术要点进行了探析，以供同仁参考。1.水利工程项目中水闸的施工技术要点分析1.1底板施工技术要点水闸底板有平底板与拱底板两种，平底板现为常用底板。这两种底板虽都是混凝土浇筑，但施工技术并不一样，下面分别予以简述。6 （1）平底板施工。①筑块划分。大中型混凝土与钢筋混凝土水工建筑物都是被结构缝和施工缝划分为若干筑块，分别进行浇筑。对于中小型水闸，应尽量利用结构缝分块，所以筑块的尺寸和体积要同结构块尺寸相协调，并同时考虑拌合设备的生产率和运输工具的能力，以及浇筑的连续性。在已浇筑块上面或已浇筑块为邻，进行新筑块的浇筑时，应符合下列条件：已浇筑块强度达到2.5MPa，模板已拆除，工作缝已处理。若筑块按结构缝分块，应按设计完成填料止水的安装。新浇筑块的模板已架立，钢筋、预埋料已安设。（2）混凝土浇筑。水闸平底板的混凝土浇筑，一般采用逐层浇筑法。但当底板厚度不大，拌和站的生产能力受到限制时，亦可采用斜层浇筑法。运输混凝土入仓时，必须在仓面上搭设纵横交错的脚手架，条件许可时可采用活动仓面跳。在搭设脚手架前应根据需要预制混凝土柱。（3）反拱底板施工。①施工程序。由于反拱底板对地基的不均匀沉陷反应敏感，因此必须注意施工程序。目前采用的有两种：a.先浇闸墩及岸墙，后浇反拱底板；b.反拱底板与闸墩岸墙底板同时浇筑。②施工要点。由于反拱底板采用土模，因此必须做好排水工作。尤其是砂土地基，不做好排水工作，拱模控制将很困难。挖模前必须将基土夯实，6 放样时应严格控制曲线。土模挖出后，应先铺一层10cm厚的砂浆，待其具有一定强度后加盖保护，以待浇筑混凝土。采用第一种施工程序，在浇筑岸、墩墙底板时，应将接缝钢筋一头埋在岸、墩墙底板之内，另一头插入土模中，以备下一阶段浇入反拱底板。岸、墩墙浇筑完毕后，应尽量推迟底板的浇筑，以便岸、墩墙基础有更多的时间沉实。为了减小混凝土的温度收缩应力，底板混凝土浇筑应尽量选择在低温季节进行，并注意施工缝的处理。当采用第二种施工程序时，为了减少不均匀沉降对整体浇筑的反拱底板的不利影响，可在拱脚处预留一缝，缝底设临时铁皮止水，缝顶设“假铰”，待大部分上部结构荷载施加以后，便在低温期用二期混凝土封堵。为了保证反拱底板的受力性能，在拱腔内浇筑的门槛、消力坎等构件，需在底板混凝土凝固后浇制二期混凝土，且不应使两者成为一个整体。1.2闸墩施工技术要点由于闸墩高度大、厚度小，门槽处钢筋较密，闸墩相对位置要求严格，所以闸墩的立模与混凝土浇筑是施工中的主要问题。（1）闸墩模板安装。为使闸墩混凝土一次浇筑达到设计高程，闸墩模板不仅要有足够的强度而且要有足够的刚度。所以闸墩模板安装以往采用“铁板螺栓、对拉撑木”的立模支撑方法。此法虽需耗用大量木材、钢材、工序繁多，但对中小型水闸施工仍较为方便。6 （2）闸墩混凝土浇筑。闸墩模板立好后，随即进行清仓工作。用压力水冲洗模板内侧和闸墩底面，污水由底层模板上的预留排出。清仓完毕堵塞小孔后，即可进行混凝土浇筑。闸墩混凝土的浇筑，主要是解决好两个问题：一是每块底板上闸墩混凝土的均衡上升；二是流态混凝土的入仓及仓内混凝土的铺筑。为了保证混凝土的均衡上升，运送混凝土入仓时应很好地组织，使在同一时间运到同一底块各闸墩的混凝土量大致相同。为防止流态混凝土有（8～10）m高度下落时产生离析，应在仓内设置溜管，可每隔（2～3）m设置一组。由于仓内工作面窄，浇捣人员走动困难，可把仓内浇筑面划分成几个区段，每区段内固定浇捣工人，这样可提高功效。每坯混凝土厚度可控制在30cm左右。（3）止水设施的施工技术要点。为了适应地基的不均匀沉降和伸缩变形，在水闸设计中均设置温度缝与沉陷缝，并常用沉陷缝代温度缝作用。缝有铅直和水平的两种，缝宽一般为（1.0～2.5）cm。缝中填料及止水设施，在施工中应按设计要求确保质量。6 1）沉陷缝填缝的施工。沉陷缝的填充材料，常用的有沥青油毛毡，沥青杉木板及沥青芦席的多种。其安装方法有以下两种：①将填充材料用铁钉固定在模板内侧后，再浇混凝土，这样拆模后填充材料即可贴在混凝土上，然后立沉陷缝的另一侧模板和浇混凝土。如果沉陷缝两侧的结构需要同时浇灌，则沉陷缝的填充材料在安装时要竖立得平直，浇灌时沉陷缝两侧流态混凝土的上升高度要一致；②先在缝的一侧立模浇混凝土，并在模板内侧预先钉好安装填充材料的长铁钉数排，并使铁钉的1/3留在混凝土外面，然后安装填料、敲弯铁尖，使填料固定在混凝土面上，再立另一侧模板和浇混凝土。若闸墩沉陷缝两侧的混凝土要同时浇筑，可借固定模板用的预制混凝土块和对销螺栓夹紧，使填充材料竖立平直，浇筑时混凝土上升要均衡。2）止水的施工。①水平止水。水平止水大都采用塑料止水带，其安装与沉陷缝填料的安装方法一样；②垂直止水。止水部分的金属片，重要部分用紫钢片，一般用铝片、镀锌铁皮或镀铜铁皮等。对于需灌注沥青的止水型式，可按照沥青井的形状预制混凝土槽板，每节长度可为（0.3～0.5）m左右，与流态混凝土的接触面应凿毛，以利结合。安装时需用水泥砂浆胶结，随缝的上升分段接高。沥青井的沥青可一次灌注，也可分段灌注。止水片接头要进行焊接；③接缝交叉的处理。接缝交叉有两类，一类是垂直缝与水平缝的交叉，称为“垂直交叉”；另一类是水平缝与水平缝的交叉，称为“水平交叉”。工程中多根据交叉类型及施工条件来决定止水片的连接方法。对于“垂直交叉”，一般用柔性连接，对于“水平交叉”，则多采用刚性连接。（4）埋件安装技术要点。6 水闸的埋件主要是指埋设在混凝土内的门槽固定构件，包括底槛、主轨、侧轨、反轨和门楣等。对安装精度要求不高，施工便于控制成品安装质量的埋件可以与模板、钢筋及混凝土一次成型；对安装精度要求较高，一次成型工艺难以控制其成品质量的，可以采用二期安装。固定埋件的锚栓或锚筋，露出长度应使埋件有足够的调整余地。埋件安装前应先放安装控制线，确保安装位置准确，并埋设牢固，防止走动移位。埋件安装检查合格后，才可浇筑混凝土。浇筑时，应防止埋件被撞击，确保埋件安装质量。2.小结总之，水闸施工应对各关键部位的施工技术要点认真研究，控制好工程质量，使工程项目做到内实外美。同时，施工企业必须坚持“百年大计、质量第一”的方针，根据水闸工程施工技术要点与质量管理的特点，制定完善工程项目质量管理制度，建立有效的质量保证体系，确保工程质量，达到优良工程目标。[科]6'
