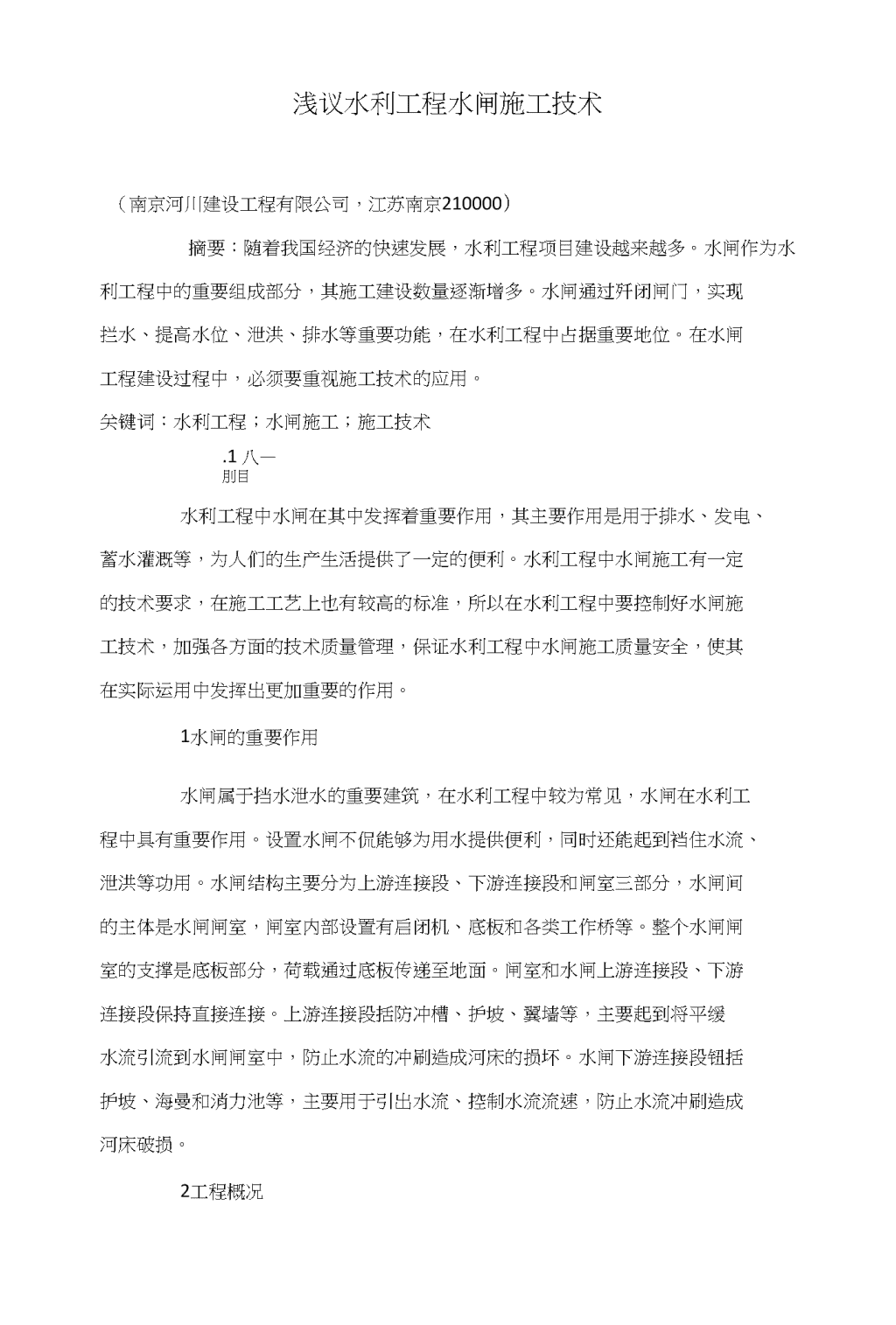

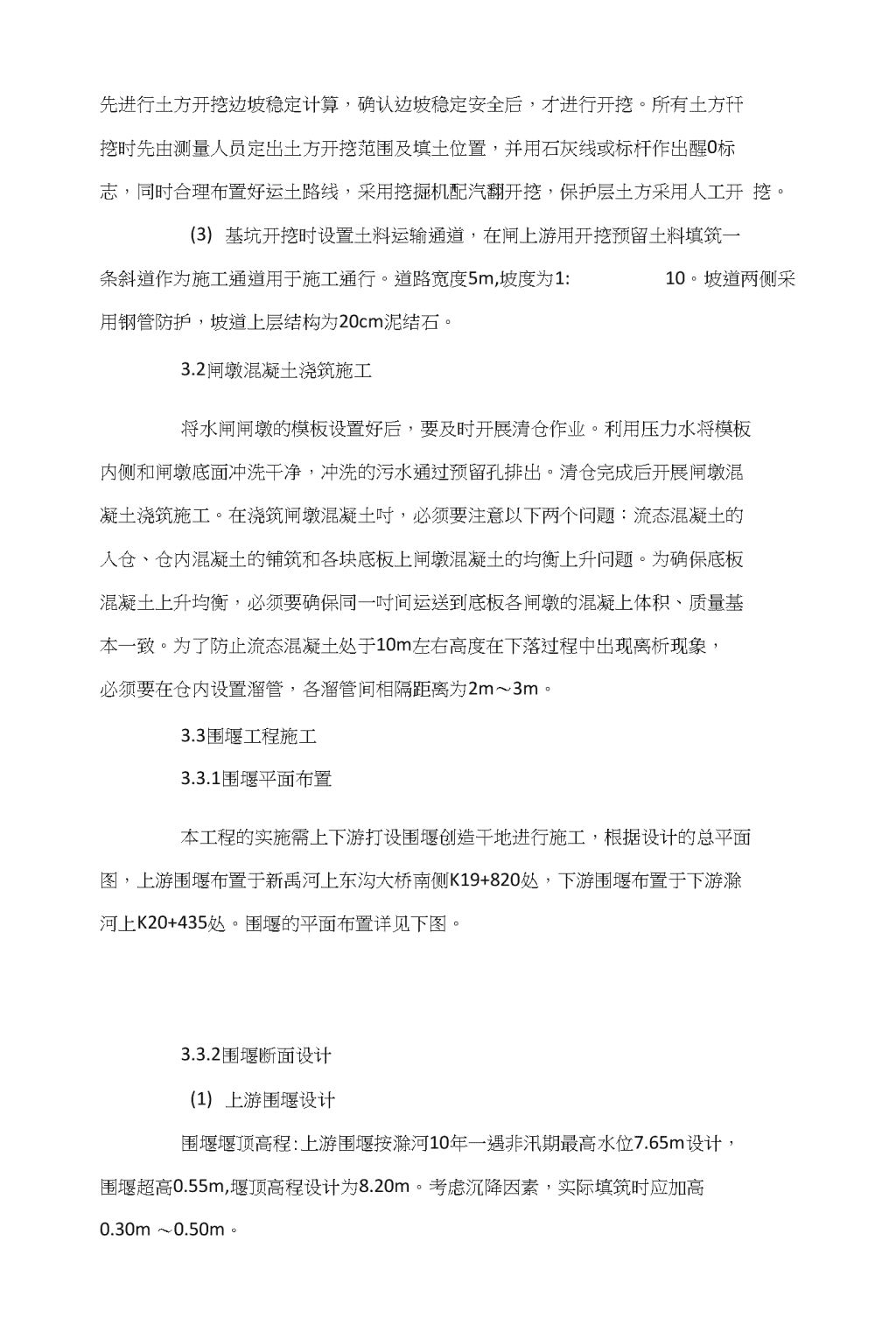

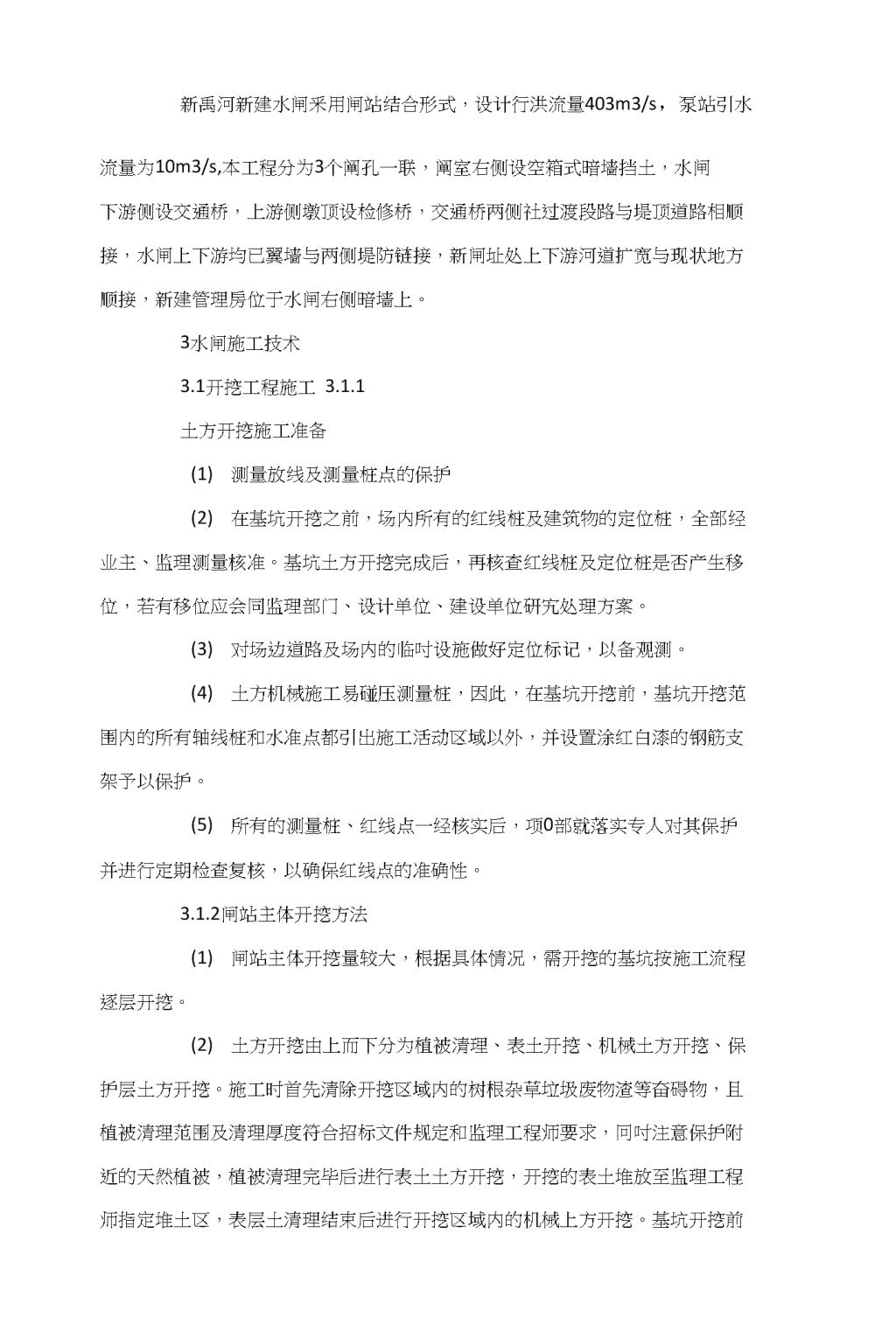

'浅议水利工程水闸施工技术(南京河川建设工程有限公司,江苏南京210000)摘要:随着我国经济的快速发展,水利工程项目建设越来越多。水闸作为水利工程中的重要组成部分,其施工建设数量逐渐增多。水闸通过歼闭闸门,实现拦水、提高水位、泄洪、排水等重要功能,在水利工程中占据重要地位。在水闸工程建设过程中,必须要重视施工技术的应用。关键词:水利工程;水闸施工;施工技术.1八—刖目水利工程中水闸在其中发挥着重要作用,其主要作用是用于排水、发电、蓄水灌溉等,为人们的生产生活提供了一定的便利。水利工程中水闸施工有一定的技术要求,在施工工艺上也有较高的标准,所以在水利工程中要控制好水闸施工技术,加强各方面的技术质量管理,保证水利工程中水闸施工质量安全,使其在实际运用中发挥出更加重要的作用。1水闸的重要作用水闸属于挡水泄水的重要建筑,在水利工程中较为常见,水闸在水利工程中具有重要作用。设置水闸不侃能够为用水提供便利,同时还能起到裆住水流、泄洪等功用。水闸结构主要分为上游连接段、下游连接段和闸室三部分,水闸间的主体是水闸闸室,闸室内部设置有启闭机、底板和各类工作桥等。整个水闸闸室的支撑是底板部分,荷载通过底板传递至地面。闸室和水闸上游连接段、下游连接段保持直接连接。上游连接段括防冲槽、护坡、翼墙等,主要起到将平缓水流引流到水闸闸室中,防止水流的冲刷造成河床的损坏。水闸下游连接段钮括护坡、海曼和消力池等,主要用于引出水流、控制水流流速,防止水流冲刷造成河床破损。2工程概况 新禹河新建水闸釆用闸站结合形式,设计行洪流量403m3/s,泵站引水流量为10m3/s,本工程分为3个阐孔一联,阐室右侧设空箱式暗墙挡土,水闸下游侧设交通桥,上游侧墩顶设检修桥,交通桥两侧社过渡段路与堤顶道路相顺接,水闸上下游均已翼墙与两侧堤防链接,新闸址处上下游河道扩宽与现状地方顺接,新建管理房位于水闸右侧暗墙上。3水闸施工技术3.1开挖工程施工3.1.1土方开挖施工准备(1)测量放线及测量桩点的保护(2)在基坑开挖之前,场内所有的红线桩及建筑物的定位桩,全部经业主、监理测量核准。基坑土方开挖完成后,再核查红线桩及定位桩是否产生移位,若有移位应会同监理部门、设计单位、建设单位研宄处理方案。(3)对场边道路及场内的临吋设施做好定位标记,以备观测。(4)土方机械施工易碰压测量桩,因此,在基坑开挖前,基坑开挖范围内的所有轴线桩和水准点都引出施工活动区域以外,并设置涂红白漆的钢筋支架予以保护。(5)所有的测量桩、红线点一经核实后,项0部就落实专人对其保护并进行定期检查复核,以确保红线点的准确性。3.1.2闸站主体开挖方法(1)闸站主体开挖量较大,根据具体情况,需开挖的基坑按施工流程逐层开挖。(2)土方开挖由上而下分为植被清理、表土开挖、机械土方开挖、保护层土方开挖。施工时首先清除开挖区域内的树根杂草垃圾废物渣等奋碍物,且植被清理范围及清理厚度符合招标文件规定和监理工程师要求,冋吋注意保护附近的天然植被,植被清理完毕后进行表土土方开挖,开挖的表土堆放至监理工程师指定堆土区,表层土清理结束后进行开挖区域内的机械上方开挖。基坑开挖前 先进行土方开挖边坡稳定计算,确认边坡稳定安全后,才进行开挖。所有土方幵挖时先由测量人员定出土方开挖范围及填土位置,并用石灰线或标杆作出醒0标志,同时合理布置好运土路线,采用挖掘机配汽翻开挖,保护层土方采用人工开挖。(1)基坑开挖时设置土料运输通道,在闸上游用开挖预留土料填筑一条斜道作为施工通道用于施工通行。道路宽度5m,坡度为1:10。坡道两侧采用钢管防护,坡道上层结构为20cm泥结石。3.2闸墩混凝土浇筑施工将水闸闸墩的模板设置好后,要及时开展清仓作业。利用压力水将模板内侧和闸墩底面冲洗干净,冲洗的污水通过预留孔排出。清仓完成后开展闸墩混凝土浇筑施工。在浇筑闸墩混凝土吋,必须要注意以下两个问题:流态混凝土的入仓、仓内混凝土的铺筑和各块底板上闸墩混凝土的均衡上升问题。为确保底板混凝土上升均衡,必须要确保同一吋间运送到底板各闸墩的混凝上体积、质量基本一致。为了防止流态混凝土处于10m左右高度在下落过程中出现离析现象,必须要在仓内设置溜管,各溜管间相隔距离为2m〜3m。3.3围堰工程施工3.3.1围堰平面布置本工程的实施需上下游打设围堰创造干地进行施工,根据设计的总平面图,上游围堰布置于新禹河上东沟大桥南侧K19+820处,下游围堰布置于下游滁河上K20+435处。围堰的平面布置详见下图。3.3.2围堰断面设计(1)上游围堰设计围堰堰顶高程:上游围堰按滁河10年一遇非汛期最高水位7.65m设计,围堰超高0.55m,堰顶高程设计为8.20m。考虑沉降因素,实际填筑时应加高0.30m〜0.50m。 堰顶宽度:上游围堰设计围堰顶宽为3.0m。围堰坡度:上游围堰迎水面边坡为1:6,围堰背水面坡度设计为1:2.5,高程6.0m处设5.0m二级平台。填筑围堰土料:采用外购适宜土料,但需符合填筑质量要求,严禁填筑各种垃圾。为保证围堰边坡的稳定,围堰迎水面铺复合土工膜,在复合土工膜上压铺草袋土作为防冲层。围堰最大高度:从设计图纸中了解到河床最低高程约为2.20m,因此,上游围堰最大高度为6.0m。上游围堰最人断面示意图上游围堰-断面设计图(1)下游围堰设计围堰堰顶高程:为确保安全度汛,下游围堰按闸下长江侧10年一遇非汛期最高水位7.96m设计,围堰超高0.51m,堰顶高程设计为8.50m。考虑沉降因素,实际填筑吋应加高0.30m〜0.50m。堰顶宽度:下游围堰作为施工期间两岸临吋交通道路,堰顶设计宽为4.0mo围堰坡度:下游围堰迎水面边坡为13,围堰背水面坡度设计为1:2.5。填筑围堰土料:采用外购适宜土料,但需符合填筑质量要求,严禁填筑各种垃圾。为保证围堰边坡的稳定,围堰迎水面铺复合土工膜,在复合土工膜上压铺草袋土作为防冲层。围堰最大高度:从设计图纸中了解到河床最低高程约为2.2m,因此,下游围堰最大高度为6.3m。下游围堰最大断面示意图下游围堰二断面设计图3.3.3围堰土方填筑(1)填筑围堰的土源采用外购的土料,利用自卸汽车运至施工现场。 不符合要求的土料及砂质土等抗渗性差的土料不得用于围堰填筑。(1)围堰在填筑之前将堰底淤泥及杂物等清除。(2)围堰的填筑采用斗容lm3的挖掘机结合160人推采用进占法进行围堰施工的填筑。围堰填筑上下游,左右岸同时进行,上游围堰先行合拢,下游围堰丢一龙U,将作业区内积水排至下游滁河,待作业区内水位与下游滁河水位相持平时再进行下游围堰龙口合拢作业,龙口合拢采用2台斗容lm3的挖掘机结合4台160大推采用进占法集中土料对围堰龙U进行大放量、高强度的填筑。3.3.4围堰拆除方案(1)下游围堰的拆除采用挖掘机挖土,结合自卸汽车装运至指定的弃土区。(2)上游围堰陆上土方采用挖机拆除,结合自卸汽车装运至指定的弃土区。水下土方待上游河道疏浚吋,采用挖运船挖运至指定的弃土区域。3.3.5分隔坝的设置由于本工程上游围堰设置位置距离闸站主体较远,为减轻阴雨等特殊天气基坑排水压力,我公司在上游护坡喇叭口K20+285处设分隔坝一道。分隔坝采用两层充沙袋填筑。坝顶宽度3.5m,坝顶高程Vl.5m。其主要作用是阻隔上游汇水。分隔坝同吋作为场内临吋道路供施工使用。3.3.6施工导流措施本工程水下工程在2016年4月30日前完成施工,处于枯水期,且处于非降雨集中期,围堰上游水通过新篁河导流滁河。故本工程施工期不考虑施工导流。3.4混凝上浇筑施工砼浇筑采用水平分铺筑层浇筑,铺筑层厚控制在0.4m。掺加泵送剂的砼初凝吋间按8h配制,实际使用吋按5h计算。砼拌和站拌制输送系统的砼供料量取35m3/h。砼从搅拌站出料后,经泵送至摊铺地点进行摊铺、振捣、做面,直至浇筑完毕后的允许最长间歇吋间取5h。 振捣器的操作,要做到“快插慢拔”。每一插点要掌握好振捣吋间,以砼表面不再显著下沉,不再出现气泡,表面泛出灰浆为准。振动棒使用时,尽量避免碰撞钢筋、接地极引上线、预埋件等。振捣上层砼时,振捣棒插入下层砼中5cm左右,以消除两层之间的接缝,同吋在振捣上层砼吋,要在下层砼初凝之前进行。对于拌和物不能直接到达的边、角等部位,采用人工平仓、捣实。4结语总之,水闸施工建设对于现代水利工程具冇重要作用。由于水闸建设质量关系重大,因此在施工过程中,必须要严格按照技术规范,结合项0实际特征,采用合理的施工技术,保障项0建设质量。参考文献:[1】李岩.水利工程中水闸施工技术[」].水利技术监督,2011(06)[2】李响.浅谈水利水电工程中的水闸施工技术[」].黑龙江科技信息,2013(6)[3】丁立彬,张丽芳.水利水电工程中水闸施工技术与管理⑴.民营科技,2014'
