'精馏塔水力学计算FRIRATE软件操作

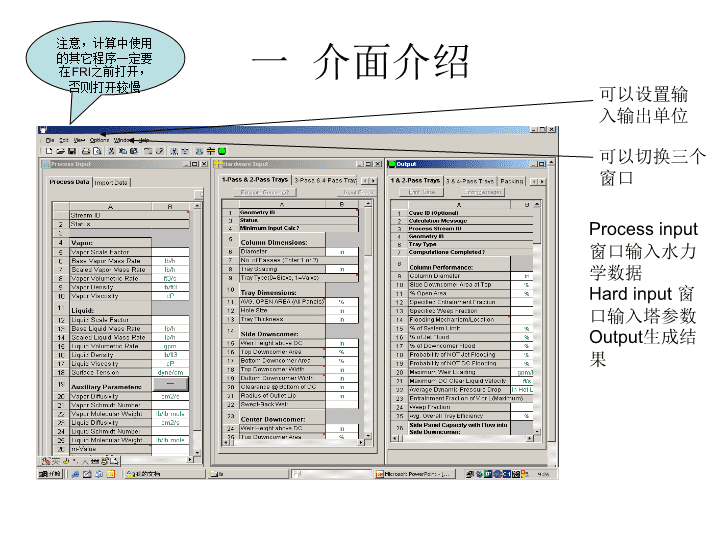

一介面介绍可以设置输入输出单位可以切换三个窗口Processinput窗口输入水力学数据Hardinput窗口输入塔参数Output生成结果注意,计算中使用的其它程序一定要在FRI之前打开,否则打开较慢

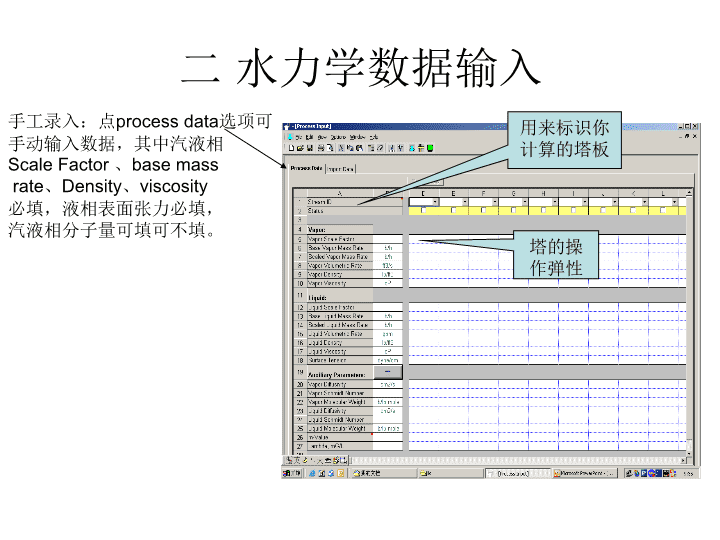

二水力学数据输入手工录入:点processdata选项可手动输入数据,其中汽液相ScaleFactor、basemassrate、Density、viscosity必填,液相表面张力必填,汽液相分子量可填可不填。用来标识你计算的塔板塔的操作弹性
从aspen导入:选importdata,点XMLinput选择XML文件。然后把你想要用的塔板选中。可以全选,但一般只选塔顶、进料板上一块塔板和进料板、进料板下一块以及塔底最后一块,汽液相负荷有较大变化的一定要选。然后,点Processdata,我们想要的数据就导入了。见下图。
导入数据后界面
塔结构参数的输入标识塔的分段最小输入塔内汽液相负荷的变化,开孔率和降液管面积一般不是全塔一样的,一般塔进料板上一段,以下一段。最小输入:选中后只需要输入白色区域,黄色区域不能输入。塔径可由模拟软件获得,也可自己根据Smith法等手算。降液管面积一般最小占10%,根据降液管停留时间调整,一般3~5s。板间距跟塔径、起泡程度有关。这里的开孔率是基于鼓泡面积算出来的,一般在5~15%。筛孔的面积/去除降液管后的塔截面积得到的开孔率降液管面积和宽度任填一项如果是斜降液管,顶部和底部尺寸则不一样。塔板间距,一般选400,500,600,700筛孔直径可选3-8,跟塔径有关,常用4-6。
降液管堰长
塔截面积总筛孔面积,据此重新计算基于塔截面开孔率
四计算结果选择塔板选择分段操作汽速/液泛汽速,<80%板效率
塔板压降,一般筛板350~600Pa雾沫夹带,允许值的百分数漏液分率,允许值的百分数雾沫夹带,允许值的百分数倾泻点,最低允许汽速/操作汽速
降液管停留时间,〉3~5s
谢谢!欢迎大家提问。'
