天纵·半岛蓝湾一期工程三标段施工设计书

  • 131页
  • 关注公众号即可免费下载文档
  1. 1、本文档共5页,可阅读全部内容。
  2. 2、本文档由网友投稿或网络整理,如有侵权请及时联系我们处理。

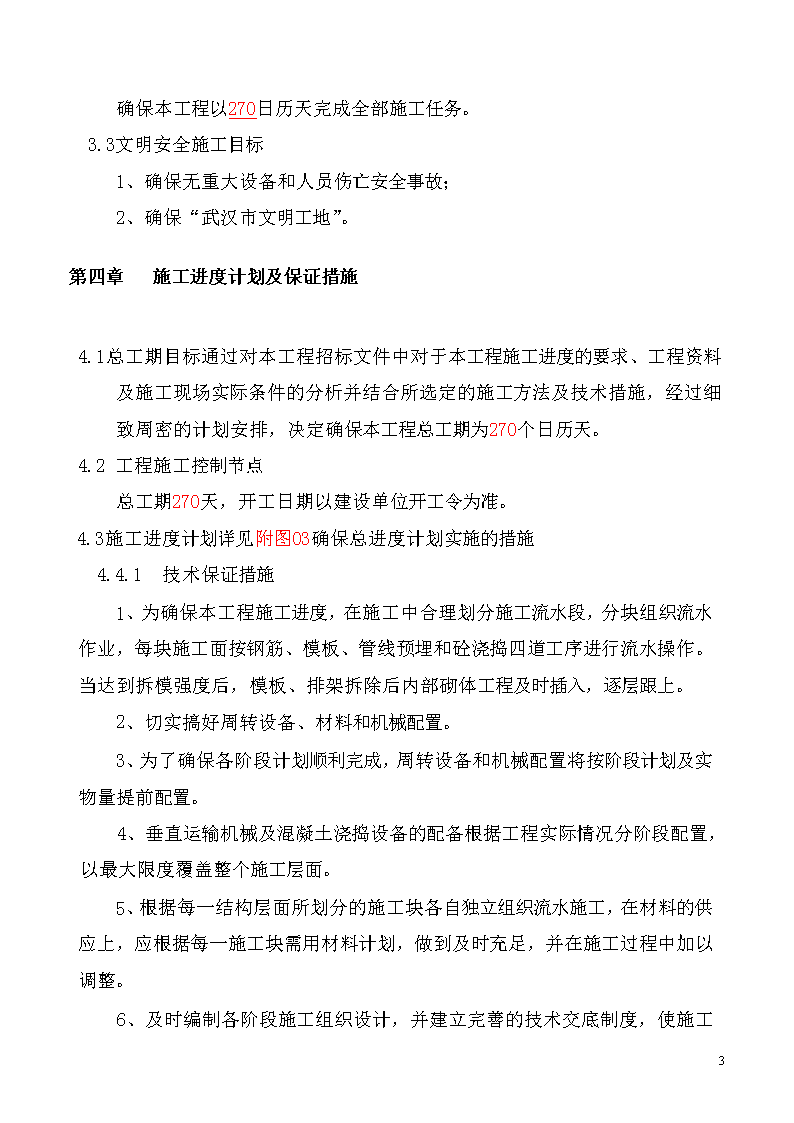

'天纵·半岛蓝湾一期工程三标段施工设计书第二章工程概况2.1工程性质1、工程名称:天纵·半岛蓝湾一期工程三标段2、建设单位:3、设计单位:悉地国际设计顾问(深圳)有限公司2.2工程地理位置本工程地点位于武汉市东西湖养殖场府河堤东、马池路北2.3工程特点1、本次开发建设为天纵·半岛蓝湾一期三标段,一个大型多栋幢住宅楼及地下车库,地下室为一层。地下室顶板室外部分覆土。其中我公司承建的是11#、12#、13#、4#、5#以及部分地下室。2、本项目结构设计使用年限为50年,建筑结构安全等级二级,基础设计安全等级二级。3、建筑场地类别为Ⅲ类,地下室防水等级二级。4、本工程的抗震设防类别为丙类,抗震设防烈度为6度。5、本工程±0.000相当于绝对标高均为21.50m。本小区建筑设计结构功能完善,规划合理,景观设计布局优美。2.4工程设计主要内容53 1、11#—13#、4#、5#地基与基础本工程桩基采用PHC管桩。地下车库基础为有梁式满堂基础,4#—5#商铺采用独立基础。2、主体结构工程本工程采用全现浇钢筋混凝土(短肢)剪力墙体系,地下车库为框剪结构。3、武汉天纵·半岛蓝湾一期三标段地下室总建筑面积8900㎡,住宅及商铺面积共16100㎡。4、本建筑中地下室耐火等级为一级,住宅及商铺为二级。2.5场地工程地质情况1、根据武汉鹏楚工程勘察设计院提供的《天纵·半岛蓝湾项目一期岩土工程详细勘察报告》进行设计,本工程场地土自上而下的分布为:(1)杂填土(2)粉质粘土(3)含卵石粉质粘土(4)粉质粘土(5)细沙、粗砂、砾沙(6)强风化泥岩2、地下水:场地内地下水主要为上部填土层中的上层滞水和下部沙土中空隙承压水,对工程影响较小。第三章工程总目标3.1质量目标本工程确保符合国家验收规范要求,一次验收合格通过。3.2施工工期目标53 确保本工程以270日历天完成全部施工任务。3.3文明安全施工目标1、确保无重大设备和人员伤亡安全事故;2、确保“武汉市文明工地”。第四章施工进度计划及保证措施4.1总工期目标通过对本工程招标文件中对于本工程施工进度的要求、工程资料及施工现场实际条件的分析并结合所选定的施工方法及技术措施,经过细致周密的计划安排,决定确保本工程总工期为270个日历天。4.2工程施工控制节点总工期270天,开工日期以建设单位开工令为准。4.3施工进度计划详见附图03确保总进度计划实施的措施4.4.1技术保证措施1、为确保本工程施工进度,在施工中合理划分施工流水段,分块组织流水作业,每块施工面按钢筋、模板、管线预埋和砼浇捣四道工序进行流水操作。当达到拆模强度后,模板、排架拆除后内部砌体工程及时插入,逐层跟上。2、切实搞好周转设备、材料和机械配置。3、为了确保各阶段计划顺利完成,周转设备和机械配置将按阶段计划及实物量提前配置。4、垂直运输机械及混凝土浇捣设备的配备根据工程实际情况分阶段配置,以最大限度覆盖整个施工层面。5、根据每一结构层面所划分的施工块各自独立组织流水施工,在材料的供应上,应根据每一施工块需用材料计划,做到及时充足,并在施工过程中加以调整。653 、及时编制各阶段施工组织设计,并建立完善的技术交底制度,使施工组织设计能够有力的指导整个施工过程。7、抓紧熟悉设计图纸,及时组织图纸会审。8、按施工进度计划及时订购设备和材料,按时进场等。4.4.2劳动力保证措施1、根据方案实施要求及施工进度和劳动力需求计划,集结施工队伍,组织劳动力分批进场,并建立相应的领导体系和管理制度。2、根据工程项目需要,将雇佣与我公司长期合作卓有成效的劳务施工队伍进场施工。3、对劳务施工人员所需生活后勤作充分的考虑,以保证满足施工需要。4.4.3组织保证措施1、我公司将在最短时间内进场,随即进行施工准备工作,尽快熟悉工程情况,全面了解影响工期的各方面因素。2、根据合同要求,制定出详尽的工期进度计划,包括其施工计划的细部优化。3、由于要保证缩短工期,则必须调整好劳动力、机械设备及各种材料的使用、供应中的各种关系,保证供应的及时性、合理性。4、项目经理部以周计划控制分部分项工程进度,按计划要求每周召开一次平衡调度会,及时解决劳动力,施工材料、设备调度问题,确保工程按计划实施。5、在本工程施工期间,按工程进度需要,取消节假日、休息日,必要时采取2班制昼夜施工方法来缩短工期,并配备足够的劳动力。6、视施工进度需要,组织设备材料超常规投入,配备足够的模板,公司确保相应的设备和材料,保证工程施工顺利进行。7、充分利用本公司的大型机械设备优势,调配塔吊,垂直运输机械,钢设备等满足工程需要,并按计划随时调运现场。853 、加强施工组织管理,使各分部分项工序以最大限度进行合理搭接,保证施工流水能按计划正常运转。前道工序施工为后道工序创造良好环境,提高工作效率。9、充分发挥我公司施工组织管理的优势,由项目经理部分派管理人员按工序、分区域、流水段交叉施工,进行全过程监控,确保工期目标实现。10、加强施工质量的过程控制,及时组织隐蔽工程的质量检验,不因不能及时验收而影响进度。11、确保每一环节施工质量,使一次验收合格率达100%,消除质量缺陷引起返工、修改。4.5施工机械准备1、本工程进度较紧,因此大中型施工机械设备的准备,需根据本工程总体施工部署并结合各分布分项工程施工顺序,拟定施工机械进出场计划,按计划要求及时安排精良的机械设备进场,进行保养和调试。2、对于小型施工机械设备,如砂浆机、振动器、电焊机、高压水泵等机械则根据工程各施工阶段施工进度实际,需要进行经济、合理地配置,有计划地组织进场。3、所有机械设备进场后均事先规划适当的位置停放,小型设备则规划房间集中储存备用。4、吊机的使用是施工的关键,故进入施工区后则立即着手施工所需大中型垂直运输机械塔吊的定位及安装,以符合实际,安全可行、覆盖全部为原则,着重考虑设置位置。4.5施工物资准备1、物资准备工作要符合施工进度的要求,做到及时充足。2、施工用常规物资,搭建临设的用料、临时办公桌、办公椅,各类施工工具,测量定位仪器、消防器材等,均提前准备合同生效后即进场。3、施工用建筑材料应按施工阶段进展情况计划材料进场时间,并均保证及时进场。53 4、各类工程建筑材料将先编制详细的物资需求计划,采购加工计划,这些计划必须附以确切的数量清单,且经过建设单位及监理工程师的审核、确认。5、所有进场物资将先预先定场分类别堆放,并作好标识及产品保护工作。4.6施工技术准备1、认真熟悉所有施工图纸及各有关技术资料,组织好施工图纸会审。2、制定详细深入且有针对性的各阶段施工组织设计,并且在施工前报请建设单位和监理工程师的批准实施。3、据由建设单位提供的定位轴线及水准高程控制点由我项目部专职测量师进行复核,并根据主控轴线位置重新进行定位弹线。4、定关键、特殊工序及质量控制点,制定相应的技术保证措施及质量保证计划,并及时做好对于施工班组的逐级交底以确保在施工中得以确实贯彻实施。第五章施工平面布置图及布置说明5.1施工现场平面布置原则1、本工程在地下车库结构施工阶段,基坑要大开挖,职工住宿及现场办公沿用前期的已建用房或新建临时用房,均布置在现场以外的场地,办公生活区与施工区域分开。2、其它临时设施按其使用功能,服务对象的不同,分别布置,分区明确。3、根据不同施工阶段重点,各阶段总平面布置作适当调整,使其与各时期的施工重点相适应。4、中小型机械的布置要处于安全环境中,要避开高空物体打击的范围。5、材料堆放尽量设在垂直运输机械覆盖的范围内,以减少发生二次搬运。6、临电电源、电线敷设避开人员流量大的楼梯及安全出口,以及容易被坠落物打击的范围,电线尽量采用暗敷方式。53 5.2现场施工总平面布置5.2.1现场施工布置和临时办公的布置5.2.2所有现场管理严格按照公司的《现场管理手册》执行,保证现场井然有序,并采用隔断、油漆画线、标志板等方式表示不同区域的使用功能。5.2.2现场出入口及道路根据施工现场的情况,在工地布置二个大门,是材料以及人员的主要入口。本工程的现场地面及道路全部用混凝土地面硬化处理,在临时设施、材料堆场、路边均设置排水篦子,场内排水由路面顺坡进入排水篦子,经沉淀处理后,统一汇入市政管道。5.2.3垂直、水平运输设置本工程在结构施工期间:地下室施工阶段布置2台塔吊;为满足混凝土的需求,由汽车泵配合固定泵输送砼,将混凝土直接输送到工作面,可大大提高砼的供应能力和施工速度。塔吊及物料提升机的布置见施工总平面图。5.2.4原材料及加工场地的布置水泥、砂石等原材料、钢筋半成品和木工房布置尽量在塔吊吊运范围之内,施工现场全部围档,进行封闭施工,与周围的环境相隔开(具体布置详见施工总平面图)。为保证结构施工期间的现场道路的顺畅,材料进场严格按照计划执行。5.3现场临电、临水布置5.3.1现场临电布置1、现场采用TN-S三相五线制接零保护系统供电,施工用电由甲方提供后按规定接入。5.3.2现场临水布置根据施工现场情况及湖北省施工现场管理有关规定,作出本临时用水设计方案,本工程施工用水的接入口由业主提供。根据以往施工经验,业主提供120m3/h,可以解决施工高峰用水量。53 1、消火栓给水系统室外消火栓给水管道沿道路埋设,沿建筑物布置成环状。2、生产给水系统在施工现场各用水点预留施工生产用水甩口。3、排水系统主要考虑污水和雨水、现场临时厕所污水经化粪池后排入市政污水管网,雨水直接排入市政雨水管网。5.4现场形象布置根据公司形象战略实施的宗旨:展示人文卓越的企业形象,塑造崇高诚信的企业精神,服务于项目建设实践,在征得建设单位同意后,对施工现场的各个要素按不同场合和时间严格按照标准执行,做到施工现场“五化”,即“亮化、净化、绿化、美化、硬化”;并且以“新概念、新环境、新品质”的“三新”为目标,使现场的安全生产、文明施工和施工现场管理不断上台阶。5.4.1封闭管理1、围墙沿工程四周连续置高度为2.5米的围墙,做到坚固、稳定、美观、内外进行粉刷,外立面基调为白色,围墙上书写的内容色调按照标准统一执行。2、大门在施工现场进出口设钢制大门,高度为2.5米;两侧门墩高度3.0—3.2米,门墩之上设灯箱,上书企业全称;3、大门边设门卫室,门卫有专职保卫人员担任,24小时值勤巡逻。门卫室设门卫制度、保卫人员名单及职责,并建立人员、材料出入登记档案。5.4.2施工现场标牌1、在大门内的显眼位置上设立“八牌二图”,格式按照公司手册统一执行。2、在大门内外设置二块可活动警示牌,一块为“进入工地,请戴好安全帽”,另一块为“施工带来不便,感谢你的协助”。其他警示牌统一加工制作。5.4.3施工场地1、混凝土硬地坪施工根据实际情况,在建筑物四周2米范围内、主要道路、堆放建筑材料处硬化处理,其余场地在大门区、办公室前适当搞些绿化工作。53 2、吸烟点按照标准要求,施工现场严禁随意吸烟。项目经理部制订禁烟制度并视具体情况设置吸烟点。5.4.4办公及生活设施1、临时设施的建设为了做好现场的标化管理,在我方进驻后,在征得建设方同意下,按照公司统一要求进行对临时设施内外墙面处理,刷公司的标志色及有关公司标识。2、办公室要求每个办公室布置整齐有序。如办公桌、椅子统一,放置花卉盆景,墙上悬挂室内人员的的岗位职责、安全帽等。3、厕所男厕所坑位设置以施工高峰期人数的1/16标准设计建造,女厕所坑位视项目部具体情况设置,厕所室内高度不得低于2.5米,上部设天窗,地坪为地砖并不得积水,墙裙为瓷砖,高度不低于1.2米,并有良好的通风设施。设置定时冲水箱,并落实专人进行每日的卫生保洁工作。4、医务室内备一些常用的必备药品和担架,医务室工作人员必须具有良好的素质,有行医证,有处理一般紧急病情和医治常见病的能力。53 第六章项目施工管理班子配备6.1项目管理组织构架图技术组综合经营组生产组材料组项目经理技术负责人安全负责人施工员质检员机管员安全员材料员保管员作业队组综合员资料员预算员(图6.1)项目管理组织1、针对本工程特点我们将调派具有类似工程施工经验的优秀工程技术人员和管理人员组成本工程项目管理部.2、根据合同要求在建设单位领导下实施施工总承包,将各分包单位按统一的进度计划,质量目标进行协调管理。53 3、实行项目经理负责制,并在项目经理部内设置项目副经理、项目工程师等部门,从施工计划的协调、施工场地的综合安排、施工工期工序搭接、协调、施工质量的控制监督及施工现场的管理各方面进行施工项目管理。4、在施工全过程虑心接受建设单位、监理及设计人员对工程施工进度、质量、安全的监督。6.3管理人员配备情况1、项目工程师,由具有丰富的总承包施工管理经验,曾经担任过多个重大工程的高级工程师担任。2、项目部内部设项目副经理、项目工程师、土建项目副经理、安装项目副经理等专业技术人员及相关人员,分别进行技术、质量、安全监督管理、材料管理及施工总协调,以形成完善的组织管理网络。53 项目管理班子简介职务姓名职称执业或职业资格证明已承担在建工程情况证书名称级别证号专业项目数主要项目名称项目经理高工建造师证一级工民建5技术负责人高工职称证高级工民建2质检员工程师施工员证工民建3安全员工程师预算员证工民建4材料员工程师质检员证工民建2预算员工程师安全员证工民建3施工员工程师材料员证工民建2资料员工程师资料员证工民建553 第七章劳动力和主要施工机械配备7.1劳动力配置计划7.1.1劳动力配备计划说明:1、本工程劳动力配备计划是根据招标文件提供的设计图纸、有关的预算定额、劳动定额和总进度计划编制的,主要反映工程所需各种技工、普工人数,它是项目部控制劳动力平衡、调配的主要依据。2、为了确保本工程施工总进度计划目标的实现,劳动力的投入按阶段配备,重点控制基础工程、主体工程、装饰工程、安装工程的劳力配备。主体结构施工着重安排模板工、钢筋工和砼工的劳动力,高峰期原则上考虑二班制;装饰工程首先要调配粉刷工,突出安装工,楼地面工和其它专业班组的组织。3、安装工程在主体施工和粉刷施工时必须服从土建工程的工期安排,随着土建的速度和工作量的增减及时调动配备施工人员,做到决不影响土建工期。4、为了确保主体工期,本工程必须能在模板施工中满足墙体、柱、楼梯、梁板各工序同时施工的人员分配。53 7.2拟投入的主要施工机械设备表(附表6.1)序号机械或设备名称型号规格数量国别产地制造年份额定功率KW生产能力用于施工部位1塔吊QTZ631武汉35垂直运输2塔吊QTZ401武汉20垂直运输3物料提升机1T6上海新购5.51T垂直运输4混凝土输送车6m3砼运输5混凝土搅拌机JS3603山东166砂浆机HJ-2006上海20005.550m3搅拌砂浆7电焊机BX1-30010上海20003040mm钢筋焊接8钢筋切断机GJ7-403上海20004Φ6-Φ40钢筋切断9钢筋弯曲机GWJ-40A3上海20002.8Φ6-Φ40钢筋弯曲10闪光对焊UW1-1003上海2001100钢筋焊接11圆盘锯MJ1096武汉200013木材加工12镝灯30武汉新购施工照明1313砼平板振动机ZB1115上海20001.2砼振动14混凝土振动棒ZX-50ZX-353030上海20021.51.5砼振动15蛙式打夯机BA-215A4上海20001.116反铲Pc2003北京20010.8m353 7.2.1劳动力投入计划表:(附表6.2)序号工种施工阶段基础工程主体工程1普工60802泥工20303钢筋工801004木工701005砼工12606抹灰工20307水电安装工15208架子工30309机修工5810油漆工515第八章施工总体部署8.1施工安排的总则1、在确保安全质量的前提下,加快施工进度,使本工程早日完工。2、在工程全过程施工中,充分依靠和运用我公司多年来在类似大型的、建设工程中积累的成功经验运用到本工程的施工中,编制最合理、优化且符合文明施工要求的施工组织设计。3、挑选与我公司长期合作,具有合格资质等级的劳务队伍参与本工程施工。53 4、在施工管理中充分发挥广大工程技术和施工管理人员的聪明才智与积极性,以领先的技术为龙头,建立完善的项目管理体系与质量体系,齐心协力完成本工程的建设任务。5、在进行施工场地内临设、施工道路、材料堆场的规划、大型施工机械的布置、施工部署、施工方法的确定时,将以提高施工进度、不与指定分包商发生任何冲突并且积极配合为原则,同时做到合理、经济、安全且利于文明施工管理,以此进行施工场地的总体合理规划。6、对于进出施工现场的主要大门通道,采用浇捣20cm钢筋混凝土面层。7、加强施工准备,如大型施工机械配备、场地规划、轴线复测,以使工程顺利开工。8.2施工组织部署指导思想1、作为本工程承包方,我们将以土建工程为主,水电、设备安装及装饰工程采用统一计划协调施工,加强总包单位对其他单位协调配合。2、本工程上部工程可分为结构施工期、装饰施工期,水电安装交叉进行,不占工期,通过工序间合理搭接、平衡协调及计划调度,紧密地组织成一体。3、本工程施工期间以工程进度及质量、安全文明施工为控制前提,一切施工协调管理即人、材、物应首先满足以上先决条件,以确保结构施工总进度计划达到要求。4、土建工程、水电、装饰等工程,必须统一到一个严密的施工进度网络计划中,各分单位应按总计划组织施工。8.3施工顺序及施工段的划分8.3.1施工顺序针对工程实际情况,部署原则,为确保工程工期,部分施工工序之间计划进行交叉施工。主要施工顺序如下:1、土方开挖施工;53 2、基础部分施工:包括围护、垫层、基础施工、回填土施工;3、主体结构部分施工:包括主体钢筋砼结构、砌体、防水及管线预埋的施工等;4、初装饰施工,管道安装分阶段及时插入。8.4施工设想8.4.1机械布置1、设置两台塔式起重机负责钢筋、模板等的垂直及水平运输。2、混凝土浇筑时,采用汽车泵配合固定泵输送砼。8.4.2轴线及建筑物几何尺寸的控制采用全站仪(测角精度为2”级,测距精度为2+2PPM)进行控制点的测设,采用垂直仪垂直控制点的引测(精度为1/300000)进行,在人员配备上考虑2-3名各专业测量人员负责本工程的测量工作。8.4.3模板支撑1、方柱模板(1)、柱子模采用定型的大模板,按照图纸的尺寸,配成定型的墙板和柱模,到现场进行拼装。(2)、绘制模板组装平面图,注明模板吊装顺序,对模板逐一编号,并在施工前与平面图进行核对,以确保模板安装准确无误。(3)、墙模板是先内墙后外墙,校正固定用φ25-30大小头螺杆连接加固,大模板的垂直度控制用调节螺杆进行加固控制。柱模Φ14螺纹钢作对拉螺栓,纵横≤500mm进行加固,拉杆按规范要求攻丝。每端不少于10CM,拉杆端部用标准螺帽紧固(要求每端均紧固2个螺帽),对拉螺杆管采用与拉杆直径配套的PVC管,以便提高螺杆的周转率。2、现浇楼板模板:53 平板模板以镀膜釉面竹胶板平板模为主,配以各种尺寸和规格的阴角模,确保与梁柱模板的良好连接。3、梁模板:矩形梁用竹胶板按图纸尺寸进行配制。支撑选用碗扣式脚手架辅以钢管早拆支撑的方法。4、楼梯间针对楼梯间砼表面常存在质量通病这一情况,决定对楼梯间的楼梯踏步采用釉面胶合板作侧板,踢角板,确保楼梯间的几何尺寸,墙面平整度、垂直度以及层与层的接缝质量。8.4.4脚手体系根据本工程的具体情况,因地下车库施工在本工程开工之后进行土方大开挖,所以采用落地式和悬挑式扣件双排φ48×3.5钢管脚手架相结合的方式进行施工。8.5装饰施工设想1、外墙面粉刷施工操作的重点放在防渗漏方面,特别是对穿螺栓眼、外墙面的嵌缝处理。2、在室内装饰施工中各工种交叉作业的同时注意做好对于已完施工产品保护工作。8.6土建与安装各专业相互协调配合措施1、总体施工配合本工程中安装预埋管件和土建配合工作较多,如电缆、通讯、消防、空调、排水等设备,针对不同设备基础埋件以及各类设备的不同的布局,采取不同的施工方法,同时进一步落实和检查各预留孔洞的位置尺寸、各类管道走向穿墙位置,为今后全面安装提供可靠的质量保证。当土建模板固定,结构钢筋绑扎的同时配合敷管;当土建拆模后,立即对预埋管、留孔位置进行疏通整理,以最大限度的减少日后返工。2、安装专业工种之间的协调配合53 (1)、平台配合阶段:电气预埋管走向尽量避开给排水管道预留洞,减少由于预留洞移位造成的损坏。(2)、各类管道在交叉安装中相碰时,应该在下列原则相让:小口径管道让大口径管道;无压力管道让有压力管道;低压力管道让高压力管道;一般管道让高温与低温管道;辅助管道让物料管道;支管让主管。(3)、各系统之间排列应充分考虑其维修方便之处。3、安装与土建协调配合(1)、层面平台配合:根据土建的进度安排和现场实际施工情况,安装进行物料人员的准备工作,同时土建为安装创造施工条件,使安装能顺利地施工和验收,相互穿插施工。(2)、砌砖墙阶段:安装进行人员的组织、物料的准备,土建通知安装可以进行施工,土建一边砌砖墙,安装进行接短管和预留洞的开凿;相互配合,做到管子砌进墙内,同时不破坏砖墙面,以便进行中期阶段验收通过,确保工程质量达标。(3)、粉刷阶段:土建在粉刷时,尽量避免污染安装的管线、面板,安装为土建提供便利,所有的预埋的管路施工完毕,并疏通,确保工程后期不破坏已粉刷墙面。(4)、预留的配合,预留人员按预埋图进行预留预埋,预留中不得随意损坏建筑钢筋,与土建结构有矛盾处,由施工员协商处理。在楼地坪的错、漏、堵塞或增加的埋管,必须在未作楼地坪面层前补埋。墙体上应留的设备进入孔,由设计确定或安装有关工种在现场与施工员商定后由土建留孔。(5)、卫生间施工配合,在土建施工主体时配合进行安装留孔,安装时由土建给定地坪标高基准,装好卫生器具及地漏后,土建再对地坪作相应保护措施。(653 )、暗设箱盒及装饰墙面上开关,插座安装配合,暗设箱盒安装,应随土建墙体施工面进行,布置在装饰墙面的开关插座,应配合装饰贴面施工。(7)、设备基础及留孔的配合,设备基础应尽早浇筑,未达强度70%,不得安装设备,基础位置尺寸与留孔,由土建检查,安装复查、土建向安装办理交接记录。第九章工程施工测量9.1工程施工测量特点1、由于本工程单体面积大,结构竖向偏差直接影响工程受力和外观质量,故施工测量中要求竖向投测精度高,所用仪器和测法要适应结构类型、施工方法和场地条件。2、由于建筑平面、立面造型既新颖而且复杂多变,故要求测量放线方法能因时、因地制宜,灵活适应,并需配备相适应的专用仪器和采取必要的安全措施。3、由于建筑工程量大,工期长,为保证工程的整体性和各局部施工的精度要求,在开工前要测设足够精度的场地平面控制网和标高控制网。控制网点在整个施工期间能准确、牢固地保留至工程竣工,并能移交给建设单位继续使用,这项工作是保证整个施工测量顺利进行的基础,也是施工测量中难点。4、由于天气的变化、材料受力变形及地基的下沉等影响,在施工测量中,就必须根据有关的规律预估和预留变形量。如测设标高时,应预留结构下沉;在控制建筑物垂直度时,应考虑日照变形的影响等等。9.2平面控制网的测设1、平面控制网布设原则(1)、平面控制遵循先整体、后局部,高精度控制低精度的原则。(2)、布设平面控制网根据建筑设计总平面图和施工总平面布置图。53 (3)、控制点应选在通视条件良好、安全、易保护的地方。(4)、桩位必须用混凝土保护,需要时用钢管进行围护,用红油漆作好标记。2、建筑坐标系的建立为便于施工中测量数据计算,需要建立建筑坐标系,根据业主提供的水准原点,建立建筑坐标系。施工中的数据计算,放样工作均应以此坐标系为依据。3、控制点的建立先用经纬仪根据平面控制网放出建筑物轴线,并在场地上做好轴线控制点,并定期(一周左右)复测一次。控制点的做法为用2m长钢管打入地下,地面上留200mm,上焊铁板并在铁板上划十字线。并在控制点外砌500mm高砖墙,中间浇捣素混凝土至控制点面并在砖墙上加盖,防止垃圾等杂物进入。4、控制网加密和施工放线垫层施工完成后,要根据施工控制网精确测定建筑物位置,并进行控制网加密,各轴线交点要以红三角作标记,要求轴线间距、线垂直角必须附合规范要求。5、轴线控制网的精度等级及测量方法根据《工程测量规范》要求控制网的技术指标必须符合下表的规定。轴线控制网的指标等级测角中误差(″)边长相对中误差二级±121/15000为满足控制网的精度要求,测量仪器采用电子全站仪,一测回测角,二测回测边。测量时,严格按规程中水平角观测和光电测距的技术要求来进行。9.3高程控制网布设1、高程控制网起始依据高程控制网依据业主提供场区内高程控制基点测设。253 、高程控制网的布设根据地下工程的特点,高程控制网分段测设,但为了保证标高精度一致,要及时进行复测。考虑到施测方便,高程控制网,拟布设在基坑边上。为了便于施测及校核,每段布设2~3个控制点。在控制点的设置位置,用清水冲刷掉墙面浮土,薄抹一层水泥砂浆,做成一块10cm×10cm的平整竖平面,在该竖平面上涂上红色“Ñ”标志,并在旁侧注明相对标高。3、高程控制网的精度等级及测量方法。根据《工程施工测量规范》标高控制网拟采用三等水准测量方法测定。水准测量的主要技术要求应符合下表的规定。等级每千米高差误差路线长度水准仪型号水准标尺观测次数附合闭合差(mm)二等3-2mm<50kmAL126A双面往返各一次±12√L注:L为往返测段附合水准路线长度(km)测量仪器选用DS2型水准仪,往返观测。水准观测的技术要求符合下表的规定。水准观测的主要技术要求等级水准仪型号视线长度前后视距较差前后视距累积差视线离地面最低高度基辅分划读数差基辅分划所测高差之差二级DS2≤75m≤2m≤5m0.3m2.0mm3.04、标高竖向传递标高竖向传递采用激光仪,详见后面。553 、针对本工程的特点,本工程定位控制测量还应注意以下几点:根据总平面图设计坐标,为确保控制网的正确,必须由道路上的城市坐标系统结合建筑物规划红线引入定位;根据施工现场及周围环境条件,选择适当地方按一次埋设,多种用途、长期使用的原则埋设首级控制点、组成一个完全能满足施工放样及沉降观测需要的永久性施工控制网。控制点按要求进行技术处理、控制点所处位置要保证今后不被占用且障碍较少、以使对控制点进行使用和保护。控制点既作平面控制之用,又作标高控制之用。工程开始前,根据工程结构情况,利用首级控制点,放出二级控制点作为施工的二级控制,并进行复测。该控制点既可用于细部点的放样,同时以可用作对工程上各结点的复合检测。利用全站仪对所有控制点进行精确测定,并将他们与附近的国家城市等级点进行联测,使其坐标与高程统一为一个系统,便于今后使用。利用配套计算机对所有观测值进行严密平差,保证整个控制精度完全能、符合国家工程测量技术规范和工程设计要求。平差成果存入计算机内。需要时可以随时调用。随着施工的进展,考虑到各种因素可能造成的影响,经常对所有控制点作必要的检测。9.4工程平面放样9.4.1垂准测量随着结构的升高,要将首层轴线逐层向上投测,用以作为各层放线和结构竖向控制的依据。其中,以建筑物外廓轴线和控制电梯井轴线的投测更为重要。施工中对竖向偏差的控制要求越高,轴线竖向投测的精度和方法就必须与其适应,以保证工程质量。这是本工程施工测量的重点和难点。1、测量允许偏差层间竖向测量偏差不应超过±3mm,建筑全高(H)竖向测量偏差不应超过3H/10000,而且不应大于:30m2000mm2弹簧门扇门扇对口缝或扇与框间立、横缝留缝限值3用楔形塞尺检查3门扇与地面间隙留缝限值54门扇对口缝关闭时平整2~4用深度尺检查5门窗(含拼樘料)正侧面垂直度≤2000mm2~7用1m托线板检查>2000mm26门扇框(含样式樘料)水平度2用1m水平尺和楔形塞尺检查7门扇横框标高3用钢板尺检查与基准线比较8双层门窗内外框、梃(含拼樘料中心距2用钢板尺检查13.3.4成品测试一个合格的产品必须经过一系列严格的测试手段方能保证。一般成品门窗的测试包含以下几个内容:1、门窗的物理性能测试:门窗的性能测试一般包括下列内容:(1)、门窗的风压变形性能是指建筑门窗在垂直于门窗的风压作用下,保证其具有正常使用功能、不发生任何损坏的能力。门窗的分级值是对应于主要受力杆件在瞬时风压作用下的相对挠度值,符合规范要求,其风压数值应和设计计算书中建筑门窗所承受的最大风荷载计算值一致。131 (2)、门窗的雨水渗漏和空气渗透性是直接涉及到门窗的使用功能和寿命的关键性能指标。(3)、保温性能:保温性能指在门窗两侧存在空气温度差条件下,门窗阻抗从高温一侧向低温一侧传热的能力。(4)、隔声性能:隔声性能是指通过空气传到门窗外表面的噪声经过门窗反射,吸收和其他能量转化后的减少量,称为门窗的有效隔声量。(5)、喷淋试验:此试验是用水龙头直接冲在门窗的表面,从而证实门窗在实际安装过程中是否有漏水现象。(6)、检测方法:抗风压性能检测方法;空气渗透性能检测方法;雨水渗透性能检测方法;保温性能检测方法;隔声性能检测方法分别按现行国家标准执行。13.3.5成品保护成品保护是一项工程施工中特别重要的问题,特别是进入装饰工程时应派专人进行看管,并按项目制定相应的制度,施工前技术交底时作为一项重要内容与各班组交底,并落实责任人不定期进行检查。铝合金窗入库存放,下皮应垫起、垫平、码放整齐,防止变形;对已装好披水的窗,注意存放时的支垫,防止损坏披水;露天存放时,应采取措施防止日晒雨淋。131 门窗保护膜要封闭好,再进行安装,安装时及时将门框两侧用木板条捆绑好,防止碰撞损坏。抹灰前应将铝合金门窗用塑料薄膜包批或粘贴保护起来,在门窗安装前以及室内外湿作业未完成前不能破坏保护层,防止砂浆对其表面层的污染侵蚀。铝合金门窗的保护膜应在交工前再撕去,要轻撕,不可用铲刀铲,防止其表面划伤,影响美观。如铝合金表面有胶状物,应使用棉丝沾专用液进行擦拭干净,如发现局部划痕,用小毛刷沾染色液进行染补。(2)、窗框周边用水泥砂浆嵌缝窗框周边与墙体(留洞洞口)的缝隙用水泥砂浆填实。a、原因分析未认真阅读图纸,凭经验按常规施工。b、防治措施认真阅读图纸,严格按图施工。门窗外框四周应为弹性连接,至少应填充20mm厚的保温软质材料,同时避免门窗框四周形成冷热交换区。粉刷门窗套时,门窗内框边均应留槽口,用密封胶填平、压实。严禁水泥砂浆直接同门窗框接触,以防腐蚀门窗框。(3)、组装门窗的明螺丝未加处理明螺丝未进行防锈处理a、原因分析未按设计要求或处理遗漏。b、防治措施门窗组装过程中应尽量少用或不用明螺丝。如非用不可,应用同样颜色的密封材料填埋密封。(4)、带形组合门窗之间产生裂缝带形组合门窗,在使用后不久,组合处产生裂缝。a、原因分析组合处搭接长度不足,在受到温度及建筑结构变化时,产生裂缝。b、防治措施横向及竖向带形窗、门之间组合杆件必须同相邻门窗套插、搭接,形成曲面组合,其搭接量应大于8mm,并用密封胶密封,可防止门窗因受冷热和建筑结构变化而产生裂缝。131 (5)、砖砌墙体用射钉连接门窗框铁脚砖砌墙体用射钉连接门窗框铁脚不牢固。a、原因分析因砖砌墙体不匀质,有灰缝,射钉锚固不牢。b、防治措施当门窗洞口为实心砖砌墙体时,应用钻孔或凿孔方法,孔径不小于ф10mm,用膨胀螺栓固定连接件,不得用射钉固定铁脚。13.4.1水泥砂浆粉刷1、施工工艺:基层处理→水泥浆填补缝隙→底层抹灰→中层抹灰→水泥砂浆罩面→清理表面。2、基层处理(1)、抹灰前做好原材料检验和试配工作,对结构工程及其他配合工种项目检查是否齐全、完善、符合要求。(2)、抹灰前必须先找好规矩,即立线吊直,大角成活,横线找平。(3)、砖墙、混凝土墙基层表面凹凸太多的部位,事先要进行剔平或用1:3水泥砂浆补齐;表面太光的要剔毛。表面的砂浆污垢、油漆等事先均应清除干净,并洒水湿润。混凝土墙表面要甩一层素水泥浆结合层(内掺801胶)。131 第十四章钢管脚手架施工方案14.1方案选择与依据考虑安全、实用、施工方便、节省费用等原则,结合各单体结构形式、建筑物的有效高度及周边场地情况,本工程计划采用落地式和悬挑式双排钢管脚手架:-1层至1层采用落地式双排钢管脚手架,2层以上采用悬挑式双排钢管脚手架。钢管脚手架封闭施工,四周在外立杆里侧满挂绿色密目式安全网,起到确保周边安全,减少施工灰尘外扬和美化施工环境的作用。脚手架必须分段挂牌验收,合格后方可使用。因脚手架搭设质量直接影响到工程的安全管理,所以施工前必须编制详细的脚手架搭设方案。钢管脚手架的搭设、拆卸、使用管理等将严格遵照国家行业标准《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)及《建筑施工安全检查标准》(JGJ59-99)等有关标准执行。14.2脚手架的主要材料及配件选用扣件式钢管脚手架的主要组成构件有:立柱、纵向水平杆(大横杆)、横向水平杆(小横杆)、扣件、脚手板、剪刀撑(十字撑)、横向支撑(横向斜拉杆)、连墙件、纵向扫地杆,横向扫地杆,底座,以及竹笆脚手板和18cm高木质踢脚板。脚手架钢管ф48×3.5应采用现行国家标准规定的3号普通钢管,材质应符合Q235A级钢的规定。扣件材质应采用可锻铸铁制作的、符合国家标准所规定的要求,采用合格的有信誉的厂家生产的产品。密目安全网必须符合国标《安全网》GB5725的有关规定。14.3搭设主要参数1、用单根钢管ф48×3.5搭设建筑物高度为50m的扣件式落地双排脚手架:立杆横距Lb=1.05m,纵距La=1.2(当纵距为1.5m时,允许高度为40m),步距h=1.8m;2、每2步铺一层竹笆板;131 3、施工作业层按二层计,每层施工活载为3KN/m2;4、里立杆离外墙面为0.4m;5、小横杆二端外挑:里侧0.3m,外侧0.15m;6、距立杆底座200mm设纵、横扫地杆;7、剪力撑应在外侧立面整个长度和高度上连续设置;斜杆与地面夹角为45~60°;8、横向斜撑除拐角处应设置外,中间每隔6跨设置一道;9、外立杆里侧满挂密目安全网,封闭施工;10、作业层栏杆设二层,上栏杆上皮高1.2m,中栏杆居中,挡脚板高0.18m;11、连墙杆根据计算设置。14.4脚手架的构造要求1、落地式双排钢管扣件脚手架,排距Lb选用1.05m,步距h选用1.8m,纵距La根据设计条件分别选用1.2m或1.5m,连墙件每两步三跨设一点。2、立柱构造要求:(1)、立柱接头必须采用对接扣件对接,对接应符合以下要求:立柱上的对接扣件应交错布置,两个相邻立柱接头在高度方向错开的距离不应小于500mm;各接头中心距主节点的距离不应大于步距的1/3。(2)、脚手架必须设置纵、横向扫地杆,纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm的立杆上;横向扫地杆也应用直角扣件固定在紧靠纵向扫地杆下方的立杆上。(3)、立杆顶端宜高出女儿墙上皮1m,高出檐口上皮1.5m。131 3、纵向水平杆构造要求:(1)纵向水平杆设置在横向水平杆之上,并以直角扣件扣紧在横向水平杆上。纵向水平杆在操作层的间距不宜大于400mm。(2)纵向水平杆宜设在立杆里侧,其长度一般不宜小于3跨,并不小于6m。(3)纵向水平杆一般宜采用对接扣件连接,对接接头应交错布置,不应设在同步、同跨内,相邻接头水平距离不应小于500mm,各接头中心至最近主节点的距离不宜大于纵距的1/3。4、横向水平杆的构造要求:双排架的横向水平杆两端必须采用直角扣件扣紧在立柱上,严禁拆除;靠墙一侧的外伸长度一般为400mm。5、竹笆脚手板的构造要求:(1)竹笆板主筋应垂直于纵向水平杆方向铺设,应采用对接平铺,四个脚应用直径为1.2mm的镀锌钢丝固定在纵向水平杆上。(2)同时进行结构施工的操作层不多于二层,自操作层的脚手板往下每隔10m应满铺一层脚手板。(3)作业层脚手板应铺满、铺稳,离开墙面120-150mm;禁止挑头板。(4)竹笆脚手板应按其主竹筋垂直于纵向水平杆方向铺设,且采用对接平铺,四角应用直径1.2mm的镀锌钢丝固定在纵向水平杆上。6、剪刀撑与横向斜撑的构造要求:(1)沿脚手架纵向两端和转角处起,在脚手架外侧面整个长度与高度用斜杆搭成剪刀撑,自下而上循序连续设置。(2)每道剪刀撑跨越立柱的根数宜在5—7根之间。每道剪刀撑宽131 度不应小于4跨,且不小于6m,斜杆与地面的倾角宜在45度—60度之间。(3)剪刀撑斜杆的接头必须采用搭接,搭设长度不小于1m,采用不小于二个旋转扣件扣紧。端部扣件盖板的边缘至杆端距离不应小于100mm。(4)剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立柱上,旋转扣件中心线距主节点的距离不应大于150mm。(5)一字型、开口型双排脚手架的两端必须设置横向斜撑,中间宜每隔6跨设置一道。14.5脚手架搭设顺序1、按脚手架的柱距、排距要求进行放线、定位。2、杆件搭设顺序如下:放置纵向扫地杆──立柱──横向扫地杆──第一步横向水平杆──连墙件(或加抛撑)──第二步横向水平杆。14.6脚手架搭设注意事项1、垫板、底座应准确地放在定位线上,垫板必须铺放平稳,不得悬空。2、搭设立柱时,外径不同的钢管严禁混用,相邻立柱的对接扣件不得在同一高度内,错开距离应符合构造要求。3、开始搭设立柱时,应每隔6跨设置一根抛撑,直至连墙件安装稳定后,方可根据情况拆除。4、当搭至有连墙件的构造层时,搭设完该处的立柱、纵向水平杆、横向水平杆后,应立即设置连墙件。5、封闭型脚手架的同一步纵向水平杆必须四周交圈,用直角扣件与内、外角柱固定。6、双排脚手架的横向水平杆靠墙一端至墙装饰面的距离不应大于100mm。131 第十五章安装工程主要施工方法及技术措施15.1电气安装工程内容主要包括变配电设备安装,桥架、母线槽、配电箱安装、电缆敷设、用电设备接线、灯具、开关、插座的安装,系统的调试运行等。各弱电系统的配管部分穿线等。强电系统和弱电系统暗配管的工程量较大,故在配合之前,除要熟悉电气施工图外,还应该校对风的留洞位置及水的管道走向。确定在没差错的情况下,再进行配管。1.平台配管定位:在平台模板支撑后,先弹出墙身线,标出灯头箱、开关箱、插座箱位置,使其做到整齐、清晰。灯头箱、开关箱。插座等箱盒安放时,应按要求贴紧模板,标高来格按设计标高按放,且不能有松动现象。向上登高管应固定牢固,且用封口护圈封堵管口。向下立管应先用木钻在模板上开孔,再安放管子。这样不至于破坏电管。严禁用气割、铁凿开孔,且管子口应留有丝扣,并套好束结,便于以后相接时短接。排管施工步骤:在施工时,应预先与土建核对。在敷设管子密集的地方,必须和土建积极配合,把管子改向或者施在主梁钢筋内,这样不至于电管暴露在地坪外面。排管时事先应预制好的管子,并绞好丝牙,以防第一层底板钢筋扎好后及时敷设。在扎好首层钢筋后,再安放电管。电线管不宜穿好铅丝后敷设,以防烧跨接时熔断铅丝。预埋管过长宜放大管子尺寸或适当地方埋设过路盒,并在施工图上表明,以便今后查管穿线。有与其它管子交叉时应核实好管道留洞位置,避免管道安装时损坏管子。碰到沉降缝处,应加过箱,作沉降缝处理。平台看护;浇平台时,须作平台看护工安排。在土建浇砼时,预先检查平台内的管子及各种留洞位置。由于本工程电气留洞多,且口径小,须加强看护,不得松懈。2131 .墙身敷设电管首先是清理各种规格的箱盒,每拆一层模板,就该清理出一层的各种箱盒内填充物。如有不通的管子,马上补救,层层清理;如有不到的现象,应及时补救。定位:平台上的登高管,一般宜在土建砌砖前接好短管,所有开关、插座在同一层内应规格统一,标高一致,距门框边为10-15cm。配管和线槽施工桥架安装制作:根据立管具体尺寸制作支架,并涂好油漆。须在土建粉刷之前安放支架,支架应符合制作标准。开孔不得擅用电焊割孔或气割开孔,须用台钻钻孔。吊平顶支架应横平竖直、美观。明敷管敷设:立管安装时应垂直、平整、美观、大方、大于DG25的电管在转弯时应用电月弯,不得自行弯制,以避免损坏管子。3.桥架安装支架安装:管弄内线槽支架应安装垂直、平整,且有调整方孔,悬挂吊钩应有调整螺栓,拉攀方向应一致,固定用膨胀螺栓,如土建结构允许,应采用相应措施调整支架,使其平直,以便放直线槽。桥架线槽安装:桥架安装应平整,外壳应有接地螺栓,固定线槽应紧密不松动,且安置弹簧华司片,固定紧密。管内穿线消防设施用型号全部采用阻燃型。清理各类箱盒内填充物清理干净并做好防腐工作,同时汪理管内的垃圾及积水,然后再穿线,穿线宜在土建粉刷前。穿线时应该在管口套好护圈,线出箱盒要留有余量,进落地柜时,应留柜的长加宽的长度。照明(吊顶内)穿线完毕时,应在灯头箱内线闲并牢,并用压接帽压紧,然后再进行绝缘测试,过路箱盒要用盖板封好,以避免路损坏。灯具、开关相接安装灯具前,须清理箱盒内杂物。成排灯具在安装时,应做到整齐、美观、管吊灯在安装时,应先划好直线,再安装灯具。安装完毕,察看是否整齐,不齐须立即校正。安装开关应平直,开关规格、型号应一致;同一间房内的开关标高应一致。箱柜安装落地柜安装:先用10#槽钢做柜的底座(根据柜大小),并用10mm131 膨胀螺栓固定好底座,然后再把柜与底座用六角螺栓固定,但不得焊死。柜外壳应有接地螺栓,与底座连通,形成一个良好的电气回路。挂壁式配电箱安装:电箱固定时应用四只螺栓固定。在固定时先调整好垂直度、平整度,然后再固定牢。在砖墙上固定时,须安放开脚螺栓固定。电箱外壳应有接地,电气回路良好。嵌入式配电箱安装:在土建砌墙结束后,定出箱的位置、标高,安装好后,用水泥砂浆填实算好粉刷层的厚度,使相接好的箱面与墙面吻合,等粉刷结束后再进行接线、安装面板。4.防雷接地本工程建筑物内防雷接地、电气保护接地、变电所工作接地、医疗设备功能接地、弱电设备功能接地等皆合用联合接地体,即利用桩基及承台内主钢筋作为接地极,接地电阻R≤1Ω。各层卫生间设置辅助等电位均压措施。所有不带电的金属管、金属桥架、配电箱等金属外壳均应与电气接地可靠连接。有特殊地要求的实验或设备,单独设置接地干线。5.弱电系统的安装;弱电各系统的设备安装和调试一般由专业厂家来完成。配管的工艺方法同强电系统。做好设备的试运转记录。15.2管道安装工程管道安装工程主要包括给排水、煤气系统安装、消防系统安装(消火栓系统、喷淋系统)、空调水系统安装等。1.生活给水系统室内生活给水系管采用PP-R管,热熔连接,连接时采用专用的电加热工具。生活水泵出水管为镀锌钢管,丝扣连接。管螺纹的丝牙不得有毛刺和乱丝,断丝的数量不得大于全长的10%,套制的管端螺纹以随手拧进2-3牙为准,螺纹连接的管件应沿螺纹方向一次拧紧,不得倒向。消火栓系统室内管径大于100mm采用无缝钢筋焊接,镀锌二次安装。穿越建筑伸缩缝时两端加金属波纹管。消防支管用消人短管,不宜采用螺丝,要求现场套制短管,消火栓口安装高度距室内地面1.1m,支管(进消防箱)标高为0.8m131 。管道焊接对口时,应保持两根管子中心线重合,错口偏差最大不超过管壁厚的10%。钢管焊接时,管壁厚超过3.5mm时需坡口采用坡口机或手提砂轮或氧气切割。消防箱在配合土建安装过程中,应做好产品保护工作,特别是铝合金箱,箱体与装饰分次安装,箱体严禁气禁气割开孔或扩孔,因此,消防箱生产厂家要有准用证,产品要有合格证,与设计要求相符。2.排水系统排水系统采用UPVC塑料管,管材、管件应具有质检部门的产品合格证、湖北省准用证。间距离不得大于2m,室内90度弯头及各卫生器具设备的受水口、接口边50mm处均应设支架固定。UPVC塑料管埋地敷设时,应在回填土夯实后重新开挖管沟,管沟底部应是软土,且无坚、硬、尖锐物,必要时硬垫100mm厚沙层。15.3安装工程施工配合措施为保证建筑设施使用的可靠性、安全性,保证建筑、装饰、安装三者的整体美观与协调,确保施工质量,加快施工过程,各专业、各工程之间的协调配合十分重要。1131 .安装与土建的配合:预留预埋的配合:预留预埋作业按图并经复核无误,不随意改变损坏建筑结构。有的在土建图上之预留洞或预埋件,安装积极配合,有矛盾处及时协调处理。有关标高尺寸配合:土建测量部门应及时、准确提供给各专业工种一个标高准点,以求统一,确保安装正确找准。成品保护配合:安装施工不得随意在土建墙体上打洞,因特殊原因必须打洞,应与土建协商,确定位置及孔洞大小,安装施工应注意对墙面、吊顶等部位的保护,避免污染。土建施工人员不得随意拆动已安装好的管道、线路开关、阀门等,未交工的卫生设置不得使用,磨石地坪作业不得利用安装有下水管排入浆水,不得随意取启预留管管口的管堵。施工用电及场地的配合:因各专业工种穿插作业较多,对施工用电、场地使用、垂直运输应在土建统一安排下协调解决,以达到互条件为目的。安装与装饰的配合:空调供回水管、喷淋系统与吊顶施工配合:配管应在吊顶施工前安装,管道试压及保温应在吊顶封前进行,吊顶面板喷头开孔由装饰配合开孔。封面完工后不应有管道等渗漏水现象设置吊顶检修孔门的配合:凡吊顶内设有阀门、检查孔等,其位置尺寸大小根据要求安装与装饰双方现场确定。开关、插座安装与墙面、柱装饰施工配合:嵌墙电源、暗开关、暗插座在土建结构施工时,安装配合预留或预埋,留孔位置、大小、标高等装饰应在装饰面漆或涂料完后安装,安装人员注意防止污染和加以保护。2.安装各工种之间的配合:通风空调工程与管道、电气、弱电安装的配合:各工种应本着小管道让大管道,一般管道让有坡度管道的原则,了解风管及通风设备的布置,确定和调查本工程管道、电气线路等走向及支架位置,风管应尽早安装,以便其他工种创造施工条件。隔热保温施工的配合:按施工工作业务段,分系统,管道安装后及时试压合格,交保温施工。设备安装与管道、电气组对线配合:设备按计划就位安装准备,为配管、电气接线创造条件。设备试运转及空调调试的配合:设备试运转应由电工先将电机单试合格,设备试运转时钳工为主,电气、弱电配合,空调调试以自动化工程为主,组成有各工种参加的调试小组,按调试方案统一安排试车调试工作。自动消防调试配合:自动消防调试,管道和弱电配合进行,其自动喷淋系统及消防栓系统由管道确定调试方案,并为主操作,消防报警由弱电提出方案并为主操作。3、与建设方另行发包的安装工程的配合:正确无误按图纸设计要求留设管线,并不被堵塞。与设备组对管口及电气连接和调试阶段协调配合进行。15.3质量保证措施1、层层落实各级(特别项目管理班子)的质量责任制,建立项目工程质量保证体系。2131 、项目技术负责人组织各专业施工员作好开工前技术准备工作,各专业施工员按本组织设计及施工图纸,规范要求和工程具体情况,编制分项分部施工方案,向班组作业人员进行方案交底。3、严格按图纸施工,严守操作规程,未经设计部门审核同意,不得擅自变更和修改设计,严禁违章作业。4、资料与工程施工进度同步,各专业做好工程竣工资料收集整理。5、凡是隐蔽工程完工,及时会同甲方工程监理人员检查验收,并做好原始记录。6、各专业施工员按分项工程向班组作书面施工技术,质量、安全技术交底,质检员对工序质量实施监督检查。7、现场所使用的计量器具,必须周检有效期内的合格器具,安装工程中所设置的仪表,安装前应送检合格。8、全部阀门及给排水管进场后,无论有无合格证,安装前,必须按技术条件进行强度试验合格,才能安装。9、现场施工管理人员及作业人员必须虚心接受甲方及各级质监人员的监督,及时整改质量问题。16.4.1质量管理点的管理措施1、质量管理点的设置:项目部技术负责人与各专业施工员对安装工程质量目标的重要项目、薄弱环节、关键部位、施工部位需控制的重要质量特性,对影响工期质量、安全等重要因素的环节、新工艺、新技术的施工环节及易出质量通病的项目设置管理点。2、电气:开关盒、插座盒高度,插座中相、零、地线排列,开关离门框距离、敷设的平直度、垂直度及接地跨接线连接等。131 3、管道:排水管道的接口养护、坡度、排污管的检查口,洞口修补,各种管道的支架安装等。4、操作标准:首先由项目技术负责人制定管理点工艺流程图,编出过程号,然后按本施工组织设计“施工程序及要点”及所列规范、质量标准制定详细的质量管理点作业指导书,由各专业施工员向班组作详细的技术交底。5、管理措施:操作工人必须严格按质量管理点的技术交底进行认真操作,并多频次在进行自检互检,如发现质量不合格,应与施工员一道认真查找原因,制订整改措施及预防措施,并进行认真整改,直至合格为止。施工员和质量员应对质量管理点进行多频次监控,随时抽查并保证100%的合格率。要开展抽检一次合格管理和检查前一个过程,保证本过程,服务下一个过程的质量活动。最后对质量管理点全过程作详细记录,填写好质量管理点的班组自检互检表、质量检验记录表、质量因素分析表及质量管理点明细表。15.5创优措施15.5.1要求设计深化与明确的问题1、因为安装设计图纸内容较浅,而许多细部问题又直接影响安装工程创优质量,故在设计图纸交底和会审时,下列问题应提请设计单位予以明确,以利施工事先进行质量控制。2、在梁下和吊顶上,管道、桥架等标高与吊顶水平线的余量(包括风口设备)。3、设备基础与设备底座的尺寸,暗配管线的规格及管口座标。4、配电柜下电缆沟与进出电线线路的畅通,室内外过墙保护管的管口座标及钢管规格。5、剪力墙地下排水留管、留洞座标是否留有建筑沉降余量(150mm131 )即留洞时应保证管上口余量,留管时则保证管内底高出管井管口150mm+坡度。6、耐火型等特殊电缆保护管是否比一般电缆保护管加大(电缆直径较大)。8、建筑伸缩缝处管道、桥架、风道等是否有相应的伸缩措施。9、电气明管暗箱、明箱暗管是否有过渡措施(过渡盒)。10、电缆、可燃气管道均不应敷设在变形缝内,当必需穿过时应加不燃材套管。11、管道的电动阀门、电控开关,尤其是屋顶上的管道、设备是否配有完整的电气管线。12、气、油类管道是否有防静电措施。15.5.2施工前应优化设备、管线的布置1、对称性(1)、灯具布置如设计无要求时一般都是等距分割。(2)、立管每层设二个卡具时,在2.8—3.2米层高时,分别设在顶棚下、地面上各0.8米处固定。(3)、管道弯曲处各设一支吊架时,采用距起弯点200mm处(大型管道选在1.2—1.5倍管径处,室内支管宜选在100mm处)2、统一性(1)、同一管道支吊架的间距统一。4、排列程序(1)、管道在同一支架上排列,重管靠近墙、柱端。不靠墙柱的支吊架,重的靠支吊点并两端受力平衡。(2131 )、管道沿墙排列时,大管靠墙,小管靠外;支管少的靠墙,支管多的靠外;高压、高温管靠外,特殊气体、液体管道靠外。(3)、交叉换位时,小管让大管,低压让高压,低温让高温,要求坡度小的让要求坡度大的管。(4)、多层电缆排列时,高压在上,低压在下。15.5.3工程特色的选择与优化1、抓创优工程的特色:虽然创优的工程从部局看尚有若干小问题,但从总体看有其突出的特色,因此也不失优质工程的基本条件。故施工前应结合工程的特点,作为创优的主攻目标予以落实。2、空调保温采用,厚度均匀、表面光洁、有弹性,他们聘用保温专业工人,每个阀门处、弯曲处,实测放样下料,接缝密实、过渡均匀、表面平整。3、标志性屋顶圆环型造型、建筑上避雷带高度、支架间距一致,圆弧过渡与构件相符,观感良好。大量电箱采用标准化施工,100%复验。4、大型垂直管道过楼板处支架支点选位合理,型钢选材正确,土建有可靠构件支撑,地下室管道排列有序。16.5.4抓材料特色1、当采用较新材料、特殊材料、用料量较多材料时,应针对材料特征,制定有效措施。2、PVC管,尤其对较多PVC横管安装后,上部抹灰流失砂浆等产生污染。对于上述情况,采用安装全过程的塑料布保护为好。3、无吊顶的电缆桥架施工尽量采用插接连接式桥架制品。当采用对接式有缝桥架产品,除要求较高水平度外,尚应在对接处、槽内底加衬压缝条(0.5mm镀锌铁皮)粘压或在一端点焊固定。131 4、高层建筑电气、管道井、垂直母线、桥架、管道支架应考虑因垂直墙面各层轴线误差而产生的垂直度问题。一般可采用先固定角钢支腿,整体垂线检查后,用焊固定横档的办法,确保垂直度。5、施工时应加强成品保护和暗设明示线标。15.5.5抓工艺特色(新工艺、特殊工艺)1、内膨胀全螺纹吊具的特点是不用外加膨胀螺栓,吊杆施转后,内膨胀固定。型钢采用特殊轻质异型型钢,重量轻、表面处理光洁,可调节校对管线水平度。2、大规格矩形通风管道、双吊杆产生八字和不垂直现象是普遍性问题,采用全方位微调(±7mm之内)是解决的最好办法。3、在长50mm的50x50角钢头上两侧分别开互相垂直的宽12mm的长25mm的长孔,固定在屋顶上(膨胀螺栓),吊杆上方用40x40x4扁钢中间钻φ12眼与吊杆焊牢,膨胀螺栓、吊杆连接螺栓可在互相垂直方向调节,吊杆螺栓丝扣余度,可作垂直方向调节,即形成全方位调节。4、无法兰钢管卡套式连接。5、其特点是承压高、无渗漏、体积小(接头)。利用钢管上的机械滚槽,加以配套密封圈卡套管箍后螺栓压力连接。其工艺成型,无须试验,重点控制螺栓压力(力矩搬手)、对口间隙、转角角度。6、分支式电缆:其特点是可代替高层建筑母线槽,节约成本,减少母线和电缆过渡,一般适用在层高较一致的楼层。注意现场实测的层高,连接设备的标高,电缆制作的分支间距要三统一,其分支处相当于一个电缆头,连接方便。7、地板下线槽131 8、重点控制槽顶标高、出线孔位置确定、线槽接地跨接,出线口处插座、短管等与装饰木地板、面砖地板等插口的配合施工。16.6针对本工程的特殊施工技术措施15.6.1确保施工总工期的技术措施1、外部条件保证积极主动地与业主、监理联系,尽量预先或及时解决施工中可能或已经遇到的问题和矛盾。同时主动及时地与上级公司、政府部门、社会有关方面建立畅通的联络和良好的关系。为工程施工创造一个良好的外部条件。2、组织保证建立强有力的工程管理组织机构,配备具有丰富施工实践经验和较高专业理论水平的高层次专业技术人员和专业管理人员。4、工程进度计划保证根据总承包的工期对各项资源投入实行动态管理,根据总承包合同规定的工期编制总进度计划并定出过程中的控制节点,加强监控。总进度计划要充分结合施工技术方案,各专业的进度要求,充分利用计划中的自由时差,抓住关键线路和重点工作,确保施工的最佳均衡和连续作业,同时接受总承包单位现场建立的计划体系,加强信息的传递和反馈,接受总承包单位在整个现场的统一指挥、统一组织。进度计划确定以后,要在整个生产活动中定期和不定期的检查,并定期召开各专业的调度会和协调会,及时解决矛盾,增加协调力度。15.6.2土建、安装交叉施工协调措施1、施工实施阶段组织、协调措施15.6.3各单位的协调配合措施1、与设计单位的协调措施131 施工过程的顺利与否,最终的建筑产品是否真正使设计的意图和建筑物的功能得到尽善尽美的体现,关键之一在于我们施工承包单位是否能主动与设计单位取得联系与协调,是否能真正理解设计的意图,是否将自己的合理化建议提供设计参考,是否能将设计的施工图在施工过程中进一步深化,而这一切恰恰是本公司的强项。本公司具有较强的深化图纸能力,如果在本工程中各系统局部范围内设计未及时跟上的情况下可以利用设计室雄厚的设计能力对各系统的空间布局进行图纸深化,在满足设计功能和符合结构、装饰特点的基础上使得系统布局合理优化,并能协调设计单位对原有的图纸进行深化和补充。2、与监理单位的协调措施监理单位是对项目进行投资控制、工期控制、质量控制的核心组织机构,作为施工单位应主动接受监理单位的监督,并主动提供有关报表及我司的相关技术和经济资料,对监理单位提出的进度、质量、工程量的监督意见,督促下属各施工相关人员逐条研究、学习,并以积极的态度加以落实和整改。3、土建与安装单位的协调措施土建和安装是相互配合,相互穿插进行施工时,任何一方未能及时完成施工都会造成工期的延长,为确保本工程施工进度的按时完成,土建与安装的施工协调尤为关键且具有相当的技巧性。为此要分别对待:预埋配合阶段:在配合阶段要确保混凝土内管线预埋到位准确,缩短工期,使每各楼层的施工期为最科学、最短的工期。1)电气预埋阶段a.在电气预埋时,要根据本工程单层面积大,各类电气管线较多的特点,派专人负责与土建单位协调,同时派施工技术熟练的技术工人进行长距离的管线预埋配合施工。131 b.各种进出地下室外墙的保护管必须按防水套管的要求制作,管子与止水片之间必须双面满焊,止水片宽度大于50mm,止水片位于墙板厚度的中心,保护管室外管口必须低于室内管口,坡度一般为5%,墙外管子长度一般为1m。c.施工时应严格按照GB50327—2001电气装置安装工程1KV及以下配线工程施工及验收规范进行。d.凡+0.00以及以下预埋的电线管均应采用厚壁电线管。e.预埋管直管10m以上,有弯头的管子5m以上要穿好镀锌铁丝,无论接线盒内还是裸露的管口,均需用封闭式护卷封堵管口。f.平顶内和墙板内的暗管,在模板拆除后尽快清除接地盒内封并用红丹漆作防锈处理。g.在施工结束后尽快通知监理方进行验收,并及时办好隐蔽工程验收手续,使预埋管连通率做到最高。2)管道预埋阶段a.在管道预埋时,按设计施工图进行管道预埋和预留工作,必须按照设计坐标、标高位置进行,根据土建施工进度要求安排施工,同时按管道施工图坐标位置要求土建弹出(标出)结构的标高线和水平轴线,以利管道敷设到位。b.管道穿越结构梁或主钢筋时应与土建配合处理,不得任意变动和切割主钢筋,管道安装坡度,坐标、位置应符合设计要求和验收规范。预埋管的二端应露出结构面,并用软性物进行封堵,防止砂浆进入、管道固定应牢固,以免砼浇捣时发生位移。c.管道施工完毕,应做通水(灌水)试验,并及时做好隐蔽验收工作。d.给排水管道穿越楼板、剪力墙、梁时,应设置钢套管或预留洞孔,钢套管应比所穿越管道大二档,并应超出结构面20mm,预留洞孔比所穿越管道大131 50-100mm。预留洞孔和套管敷设时应选用软性物质(低、泡沫板等)封堵,防止砂浆进入,堵塞管道。毛坯阶段:在毛坯阶段必须作好人员的组织、物料的准备,严格按施工总进度计划进行多点、面的全方位施工,从而确保节点的完成。4、建设单位提供设备的配合业主供应的设备材料,应按工程进度及工期实际情况,由本单位在开工后半个月内向业主提供详细的供货时间,以便业主提前落实,设备和材料到场后,和业主配合供应商的卸车和开箱验收,并做好开箱记录,不应有任何借口和原因。5、政府和公用事业单位配管工程的协调配合业主指定的政府和公用事业分包单位的工程的各类管线接驳,电力供电干线接驳、通讯干线接驳等,我们要尽最大能力提供服务,为他们提供管线的准确坐标,配合做好管线的清扫工作和接驳,为他们提供一切便利条件,遇有问题及时解决,确保以上专业所承接的工程项目与主体工程工序衔接顺利完成。3、电气安装工程该工程每一层都有不少的暗敷管(包括埋设在混凝土楼板和吊顶内的),要根据其建筑物特点,采取相应的配管配线方法,特别注意以下几点:1)按规范规定设过路箱,过路箱处的吊顶应设检修孔。2)注意线路过长可能造成的超规定电压降。3)了解土建进度和施工方法,采取对应的措施,密切配合,既保证工程进度,又确保配管质量。4)按现行规范做好管路的接地跨接,跨接所用材料截面和接触面应符合规定。该工程照明灯具安装时,既要保证内在质量,也要特别重视外观质量。故强调以下几个方面:131 1)当吊顶空间高度小,要特别注意消防管、给排水管施工协调,不占用上述管道的布置位置,更不能影响吊顶的高度。2)照明灯具位置要与安装在吊平顶的喷淋头、烟(温)感报警器、风口位置协调,保证吊顶的美观。若有设计上的问题,应及早提出建议。3)保证灯具安装牢固。灯具重量大,超过吊顶龙骨的承载能力时,应专设固定灯具的支架。该工程配电箱(柜)数量多,配电箱内开关、电器质量是保证安全可靠供电的主要因素之一,同时要求与建筑协调的安装方式和箱体颜色。1)与制造厂签订合同时要强调配电箱(柜)内开关、电器的质量,不能装上冒牌货和质量不可靠的产品。制造过程中,如有可能应派专业技术人员监制。运到工地必须进行质量检验。2)产品应符合现行国家技术标准,有铭牌、有合格证,还应有施工图设计的编号、产品技术文件齐全。3)应坚持文明施工,安装前必备的土建条件是:屋顶无渗漏、门窗已安装完毕,可能损坏配电箱的装饰工作应结束。地坪已完成,至少毛地坪已完成,地坪标高已标出,无积水。不同时具备以上条件时,应有妥善的产品保护措施。4)安装用紧固件应用镀锌制品,水平、垂直偏差符合规定,接地应牢固、可靠,测量绝缘时应注意保证不损坏弱电电器。电气调试:概述:在进行调试之前,在检测的基础上,核实设备的每个部分都为调试做好准备:1)隔振器的调节2)润滑程序的完成3)设备已正确连接131 4)线路与设备正确连接5)控制、安全和定时开关都已正确安装、6)电力超载电器适宜载荷7)电力辅助设备正确安装和调节a电气设备的单体试验可与安装交叉进行,以利加快进度。b电气调试用的仪表应当良好,其误差应在规定范围内,属计量器具的仪表应有有效检定合格证。调试用仪器、仪表精度应至少高于被校设备一个级别。c易受外部磁场影响的仪表,应放置在离大电流导线1米以外的地方测量。4、设备安装工程1)、按照基础图及设备安装图对基础各部位尺寸、预留孔(地脚螺栓)划线,对基础缺陷和座标尺寸与设计不附之处应予以处理。2)、需要二次灌浆的基础表面(主要传动设备)应进行凿磨面处理。将基础表面全部凿毛,提高二次灌浆层与基础的粘结力。3)、安置设备垫铁的基础表面应剁堑平整,确保垫铁放置平衡。4)、设备开箱应在施工需要时进行,开箱时应会同甲方有关人员作好检验、清点工作,并作好记录。5)、开箱后的设备或零部件应搬到室内或采取防雨措施,对各类设备或零部件的工作面、啮合面、密封面等要采取防锈、防碰措施。6)、垫铁布置要合理,设备就位找正、找平(标高、纵横向位置、水平度、垂直度、平行度及同轴度)必须符合规定要求。7)、设备部件的吊装必须选择好吊点和重心,千斤位置要根据不同的要求采取相应的保护措施,对各种工作面、配合面和密封面等严禁碰撞和擦伤。8)、金属构件的焊接必须按规程进行,焊后应及时清除焊渣飞溅。131 9)、大型设备、部件的拖运、吊装与就位安装,必须编制详尽的施工方案指导施工。5、控制质量通病的措施电气工程质量通病的控制1)、电缆桥架(或线槽)安装问题支架和吊架固定不牢,支吊架焊接处未作防腐处理;电缆桥架(线槽)在穿过建筑物的变形缝时未作处理。防治措施:在安装桥架支吊架时,应将金属膨胀螺栓的螺母拧紧,焊接部位务必焊牢,不能有虚焊现象,焊接处及时刷好防锈漆;桥架(线槽)穿过建筑物的变形缝时应加装伸缩节作为补偿措施。2)、电缆敷设易出现的问题电缆沿桥架敷设时,排列不整齐,交叉严重;电缆头芯线与线鼻子压接不紧固。防治措施:电缆敷设前应将电缆事先排列好,划出排列图表,按图表施工,电缆敷设时应敷设一根整理一根,固定一根;电缆头压接时,线鼻子与芯线截面必须配套,压接模具与芯线规格一致,压接数量不得小于二道。3)、管内穿线易出现的质量问题护口遗漏,破损及管径不符,导线连接处的焊锡不饱满,出现虚焊、夹渣等现象。防治措施:穿线前,应检查护口是否完好且与管径不符,如因操作不慎而使护口遗漏、破损或管径不符者应及时补齐,更换;在导线连接处焊锡时,温度要适当,涮锡要均匀。4)、灯具及开关、插座安装中易出现的问题131 成排灯具的中心偏差超出允许范围;开关插座的面板不平整,与建筑物表面有间隔。防治措施:确定成排灯具的位置时,必须拉线,而且拉十字线;开关、插座安装时应调整好面板后再拧紧固定螺丝,使其紧贴建筑物表面。管道工程质量通病的控制:a、管道螺纹接口渗漏管道通入介质后,螺纹连接处有返潮、滴漏现象,严重影响使用。预防措施:1)螺纹加工时,无论是用套丝机、手工套丝板牙加工,将严格按标准进行。要求螺纹端正、光滑、无毛刺、不断丝、不乱扣等。管螺纹的主要尺寸应符合安装规定。2)管螺纹加工后,先用手拧入2-3扣,再紧就需用管钳子紧了,最后螺纹留出距连接件处2-3扣。在进行管螺纹安装时,选用的钳子要合适,用大规格的钳子上小口径的管件,会因用力过大使管件损坏,反之会因用力不够上不紧。上配件时,不仅要求上紧,还需考虑配件的位置和方向,不允许因拧过头而用倒扣的方法进行找正。3)管道安装完毕,严格按照施工验收规范的要求进行严密性试验和强度试验,认真检查管道和接头有无裂纹、砂眼等缺陷,丝头是否完好。4)管道支吊架距离要符合设计规定,安装要牢固。5)地下管道覆土回填时,管道周围的覆土要用人工分层夯实,避免管道局部受力过大而造成丝头断裂。6)治理方法:一般情况下,应从活接头处拆下,如螺纹有毛病应及时修理,如果是零件损坏应更换,然后擦干净,重新更换填料,用管钳上紧。b管道支架选用不当管道投入使用后,由于支架选择不当,造成支架不起作用,使管道变形或损坏,严重影响使用。预防措施:131 1)管道不允许有任何位移的部位,应设置固定支架,固定支架要牢固地固定在可靠的结构上。2)在管道无垂直位移或垂直位移很小的地方,可装设活动支架或刚性支架。活动支架的形式,应根据对管道摩擦的不同程度来选择,对摩擦产生的作用力无严格的限制时,采用滑动支架;当要求减少管道轴向摩擦作用力时应用滚动支架。3)在水平管道上,只允许在管道单向水平位移的部位或在铸铁阀件两侧、门型补偿器两侧适当的部位,装设导向支架。4)在管道具有垂直位移的部位,应装设弹簧吊架。5)经检查,如果不符合上述使用原则,应进行更换。c管道支架固定不牢、固定方法不对管道支架安装后有松动现象,特别是管道输入介质后,由于重量增加或其他作用力的影响,支架变形或松脱,影响管道的使用。预防措施:1)支架横梁应牢固地固定在墙、柱子或其它结构物上,横梁长度方向应水平,顶面应与管子中心线平行,不允许上翘下垂或扭斜。2)无热位移的管道吊架的吊杆应垂直于管道,吊杆的长度要能调节。有热位移的管道,吊杆应在位移相反方向,按位移值的二分之一倾斜安装。3)固定支架应使管子平稳地放在支架上,不能有悬空现象。管卡应紧卡在管道上。由于固定支架承受着管道内介质压力的反力及补偿器的反力,因此固定支架的位置必须严格安装在设计规定的位置上。4131 )活动支架不应妨碍管道由于热膨胀所引起的移动。其安装位置应从支承面中心向位移的反向偏移,偏移应为位移的一半。同时管道的保温层不得妨碍热位移。5)当管道投入使用后,发现支架不符合规定或松动时,应重新安装加固。d阀门关闭不严或阀体渗漏阀门安装后,经试验或投入运行后,阀门关闭不严,有时阀体有泄漏,影响使用。预防措施:1)密封面磨损造成关闭不严时,应进行修理,一般需拆下进行研磨。密封面的缺陷(撞痕、刀痕、压伤、不平、凹痕等)深度小于0.05毫米时,可用研磨消除;深度大于0.05毫米时,应先在车床上加工,然后再研磨,不允许用锉刀或砂纸打磨等方法修理;2)属于操作关闭不当原因泄漏时可以缓缓反复启闭几次,直至关严为止;还不能解决问题,就应拆下进行调直修整或更换;杂质堵住阀芯时,首先应将阀门开启,排出杂物,再缓缓关闭,必要可以轻轻敲打直至排出杂质;3)属于阀体有裂纹或压盖开裂造成泄漏的原因,一是在安装前由于运输过程中受到碰撞形成裂纹,安装前又未仔细检查,造成安装后泄漏;另一种原因是阀门本身是好的,由于安装时操作不当,用力过猛或受力不均造成阀体裂纹或压盖损伤。4)当管路系统的阀门有泄漏或关闭不严时,首先要仔细检查,分析原因,轻轻启闭几次仍不能解决时,应关闭上游的阀门,放出介质,拆下有泄漏的阀门解体检查。如经简单修理或研磨就能复原的就可以继续使用,属于本身裂纹或存在较大的缺陷的就更换新的,重新安装。e消防管道安装缺陷131 消防管道埋入结构物中;消火栓口朝向不对,标高位置不准;水龙带不按规定摆放。预防措施:1)应严格按规范中的有关规定安装,安装室内消火栓,栓口应朝外;阀门中心距离地面为1.1米,阀门距箱侧面为140毫米,距箱后内表面为100毫米。水龙带应根据箱内构造将水龙带挂在箱内的挂钉或水龙带盘上。2)重新拆下进行调理或安装,直至符合规范要求。3)排水管道甩口不准由于在施工主管时甩口不准,造成继续接管时,管道坐标或标高产生位移。预防措施:1)管道安装后,底部要垫实,固定要稳固;2)在编制施工方案时,要全面安排管道的安装位置,及时详细了解卫生器具的尺寸。3)密切和土建施工联系,共同协商保护措施,以防造成位移;4)对土建施工提出技术要求,并应了解土建工程情况,发现问题,共同协商解决。5)若需修正管位,应拆除登高管段,调整和复检尺寸后重新安装固定。室内管道施工缺陷管道穿越基础、隔墙或楼板处未预留孔洞,造成施工重新开洞;或开洞过大,影响土建结构强度;不同用途的管道间距或与电气管线的距离不符合规定;没有坡度或倒坡;管道与管道、管道与结构间的距离不符合规定。预防措施:1)管道施工时,要预先考虑与土建的配合,即在土建施工时,将管道穿越基础、隔墙和楼板的孔洞预留出来。一方面可防止损坏土建结构,另一方面也节省打洞开孔的劳力。2131 )在一栋建筑物内,有各种管道和电气管线敷设,为了保证使用安全,各种管线的间距,在规范中都有具体规定,在进行管道安装时,必须严格执行。3)管道的坡度,是保证管道正常使用的关键,有些管道必须有坡度,绝对不能反坡,否则就不能使用。管道安装时,必须预先明确图纸规定的管线坡度,根据坡度和管线长度计算出每一支架处的标高,然后在固定支架处放线,以保证坡度的正确。4)按设计或施工验收规范规定,管道与管道、管道与建筑结构的距离都有具体数值要求以便管道使用和维修,在进行管道安装时应严格遵守。5)室内管道敷设时,所规定的相互间的距离一般是指最小安全距离,如果安装后小于规定数值就必须拆除后重新按规定距离安装。漆层厚度不匀、附着不牢表面油漆薄厚不匀,过厚则浪费油漆,过薄达不到油漆标准要求;设备、容器表面油漆脱落,外观不好看,同时,也会影响到管道、设备、容器的使用寿命。第十六章塔式起重机装拆方案16.1塔机选择本工程根据工程需要并结合我公司大型设备现状,决定选用一期工程的塔式起重机三台,有关该机的结构组成、性能、安装、拆卸、运行维护与管理等一系列要求,参见由制造厂提供的使用说明书。16.2塔吊布置位置根据现场拟建建筑物位置与房屋高度,结合本塔机工作范围,起吊高度与最大重量,来确定塔机布置位置。确定位置时,要深入考虑塔机基础与建筑物地下室和基础围护结构之间的关系。本工程共布置两台塔吊,具体布置详见施工平面布置图。16.3131 塔吊基础设计与施工塔吊基础按设计图施工,砼浇灌后做好养护。必须保证砼强度达到≥C20之后方可开始塔机安装作业。基础浇灌时和完成后,必须进行检查和验收,同时做好隐蔽工程资料记录。16.4安装和拆卸前准备工作16.4.1技术准备编制塔机装拆施工方案。组织有关技术人员及安装人员了解工程概况,作业要求,塔机参数,现场情况等,掌握所制定的施工方案及装拆的安全措施,并对方案反复推敲、完善,尽量做到万无一失,确认完善后,送公司技术负责人审批。施工方案由现场安装队的施工员组织现场有关技术、质检人员,装拆负责人以及使用单位有关人员共同参与制定,施工员执笔,并由公司塔机装拆技术和质量安全负责人审核签字。16.4.2机具配备根据塔机数据及现场情况,所需机具如下表:序号机具名称型号规格数量备注1汽车吊YQ25~301辆吊装用2汽车吊YQ16t1辆装车用3卡车10t7~14辆运输用4手拉葫芦1~2t2只5电焊机Bx1-300F-31台6气割设备17活络扳手6~18时1套8呆板手1套9梅花板手1套10大锤6~12磅4只11钳子常用工具1套12眼冲子1套13撬棍4根14钢卷尺50m1只15电工常用工具1套131 16万用表、钳形电流表各1块17接地和绝缘摇表各1块18水平仪、经纬仪各1架19麻绳Φ30×50m2根20吊装钢丝绳各种规格各1副21卡扣、吊环、铁丝等若干另外,对所装拆的塔机,在装拆前,必须对机械和电气各部进行完好检查,并填写好检查表(检查表附后),确认机件各部完好后,方可交付装拆。16.4.3人员配备根据塔机装、拆工作需要,配备必要的安装、拆卸、驾驶操作、指挥挂钩、汽车驾驶、电工、焊工、钳工、普工及现场警戒人员。对参加装拆人员的组织要求是:①有关人员必须经过专业培训,并持有上级劳动部门须颁发的上岗证书。②使用单位应建立相应的临时专门机构,调配配套人员,指定负责人,以配合塔机装拆专业安装队,进行塔机装拆作业。③装拆人员应严格遵守《建筑机械使用安全技术规程》的有关规定,及工作程序执行。④装拆作业人员必须分工明确,密切配合,坚守岗位,服从指挥,听从信号,严禁违章作业和违章指挥。⑤装拆作业人员必须身体健康,无妨碍高空作业的疾病与情绪。16.4.4现场准备①现场作业区域内所涉及的场地和道路必须全面清理,松软的场地和道路必须夯实。大臂和后臂拼装地面应平整,不平整的要垫平夯实,配件堆放地点要清洁,无杂物。131 ②专用配电线接至安装地点,电缆要按规范要求埋地或架空。配备专用配电箱。设置作业警戒区。③作业区域的地面和空中要清理障碍物,需要安全检查防护的要采取防护措施。④检查运到现场塔吊各构件、配件及附属设备应达到完整性、完好性。16.5安装工艺程序整个安装工艺程序详见制造厂提供的《塔机使用说明书》,并严格遵照执行。若实际作业时,说明书中没有,或与说明书中不同的情况发生时,必须根据书面方案更改单(或技术核定单),由技术负责人审批签字后方可实施。安装工艺程序大致如下:1、安装前的检查准备;2、安装基础节和第一标准节;3、安装顶升套架;4、安装回转总成(包括驾驶室);5、安装塔帽(要注意塔帽的安装方向);6、安装平衡臂及拉杆:起重臂上的附件,在地上全部组装好,用汽车吊到安装高度与塔身进行拼装好再吊一块配重按上;7、安装起重臂及拉杆:起重臂50M左右,吊臂拉杆用绳捆住,便于塔吊臂就位进行,拉杆固定;8、吊装平衡重;9、顶升加节;根据说明书的要求和塔机爬升高度,及时装设附墙架。附墙架必须固定在钢筋砼主体结构上,附着点的预埋件及主体结构支承构件的强度应经过计算。16.6131 调整、测试塔机组装结束后,按《使用说明书》进行电气线路组装,装好接地线,穿绕主吊绳,安装好障碍灯、风速仪等之后进行各动作部位试运行,各种性能测试。各安全装置的调试包括:起重机力矩限制器、起重量限制器、幅度限位器、起升高度限位器、小车行走限制器、回转限制器、及其它制动器等的调试。试运行完好,按GB5031-85进行吊重试验,调试力矩限位,高度限位,小车行程限位和相应的安全装置。调试分安装队和公司两级进行,调试中做好详细纪录,全部调试完好后,由公司主管部门验收和行业主管部门进行检测,检测合格后挂牌使用。16.7拆卸工艺程序塔机的拆卸工艺程序与安全要求,应根据制造厂的使用说明书进行。第十七章特殊季节施工措施17.1冬季施工17.1.1冬季施工准备1、进入冬季后,及时安排资料员进行气温检测并做记录,与气象部门预先联系,防止寒流的突然袭击。2、在进入冬季施工前,编制详细的冬季施工方案并组织人员学习冬季的施工程序及方法。18.1.2冬季钢筋施工1、所有墙板、楼板钢筋中小规格需冷拉的钢筋应提前冷拉后,避免在严寒下冷拉。2、所有钢筋的焊接,应尽量安排在工棚内进行,工棚内设临时取暖器。131 17.1.3冬季砼施工1、砼的配制和搅拌(1)、配制砼时宜优先选用硅酸盐水泥或普通硅酸盐水泥,水泥标号不应低于425号,最小水泥用量不少于300Kg/m3,水灰比不应大于0.6。(2)、若要在砼中掺入外加剂,则外加剂的型号及掺量必须事先征得监理工程师的同意及试验室的配合比。(3)、拌制砼时,应检查骨料的情况,骨料必须清洁,不得含有冰雪等冻结物及易冻裂的矿物质。2、砼的浇筑:(1)、若遇雨雪天气或霜冻天气,砼在浇筑前,应清除模板和钢筋上的冰雪,以减少热量损失。(2)、浇筑砼前,项目部应统筹安排,尽量避开当日的最低气温。(3)、砼浇筑时,在严寒天气应做好操作人员的防冻保护工作。3、砼的养护(1)、确保砼表面温度与内部温度的温差在规范允许范围内,砼浇筑后,均在砼表面覆盖农用塑料薄膜,塑料薄膜上再加盖一层草包。并留设测温点,派专人进行测温。以控制砼内外温差,避免温度应力引起的砼裂缝。(2)、砼浇筑后,由资料员负责加做一组试块,在砼拆模前或撤除覆盖措施前试压,确保砼强度达到标准值的30%之后方可拆模或去掉覆盖措施。17.1.4冬季施工的安全与防火1、冬季施工时,施工现场的周边道路及地下室的坡道应有防滑措施。2131 、雪后应及时进行检查,必须将脚手架上的积雪清扫干净,并检查马道平台,如有松动下沉现象,无比及时处理。3、冬季天气寒冷干燥,对施工现场的木工棚,易燃易爆品仓库应加强管理。4、晚上加班,因天气寒冷,职工容易点火取暖,项目部必须指派专人进行值班检查。5、电源开关,控制箱等设施要加锁,并设专人负责管理,防止漏电、触电。17.2雨季施工方案本地区雨水较多,时常有巨大、连续暴雨,所以雨季应雨季也必须做好准备,以防不测。根据本公司经验,应着重做好以下事项:1、编制施工组织计划时,要根据雨期施工的特点,不宜在雨期施工的分项工程提前或拖后安排。对必须在雨期施工的工程制定有效的措施。2、合理进行施工安排。做到晴天抓紧室外工作,雨天安排室内工作,尽量缩小雨天室外作业时间和工作面。3、做好现场排水,施工现场的道路、设施必须做到排水畅通,尽量做到雨停水干,尤其要防止地面水排入地下室。4、原材料、成品、半成品的防雨。水泥应放在室内按“先收先发”“后收后发”的原则,避免久存受潮而影响水泥的活性。木地板等易受潮变形半成品应在室内堆放,其它材料也应注意防雨及材料四周排水。5、在雨期前应做好现场房屋、设备的排水防雨措施。6、备足排水需用的水泵及有关器材,准备适量的塑料布,油毡等防雨材料。7、现场道发生渍水现象,为防地表水进入基坑,将在临近道路做挡水墙。17.3.1夏季施工1、准备工作(1131 )、要动员职工,根据施工生产的实际情况,积极采取行之有效的防暑降温措施,充分发挥现有降温设备的效能,添置必要的设施,并及时做好检查维修工作。(2)、关心职工的生产、生活,注意劳逸结合,调整作息时间,严格控制加班加点,入暑前,抓紧做好高温、高空作业工人的体检,对不适合高温、高空作业的适当调换工作。2、技术措施(1)、钢筋混凝土工程为了防止夏季钢筋混凝土施工时受高温干热影响,而产生裂缝等现象,施工时应采取以下措施:a.认真做好混凝土养护工作,混凝土浇捣前必须使木模吸足水分,遇到面积较大时,要用草包加以覆盖,并浇水保持混凝土湿润,一般养护时间:采用硅酸盐水泥、普通硅酸盐水泥和矿渣硅酸盐水泥拌制的混凝土,不得少于七昼夜;掺加缓凝型外加剂及有抗渗性要求的混凝土,不得少于十四昼夜。梁柱框架结构,应尽可能采取带模浇水养护,免受曝晒。b.根据气温情况及混凝土的浇捣部位,正确选择混凝土的坍落度,必要时掺外加剂,以保持或改善混凝土的和易性,增大流动性、粘聚性,使其泌水性小。c.浇捣大面积混凝土,应尽量采用水化热低的水泥,必要时采用人工降温等措施,亦可掺用缓凝型减水剂,使水泥水化热速度减慢,以降底和延缓混凝土内部温度峰值。e.厚度较薄的楼面或屋面,应安排在夜间施工,使混凝土的水分不致蒸发过快而形成收缩裂缝。f.遇大雨需中断作业时,应按规范要求留设施工缝。131 17.3.2砌体工程1、高温季节砌砖,要特别强调砖块的浇水,除利用清晨或夜间提前将集中堆放的砖块充分浇水湿透外,还应在临砌之前适当地浇水,使砖块保持湿润,防止砂浆失水过快影响砂浆强度和粘结力。2、砌筑砂浆的稠度要适当增大,使砂浆有较大的流动性,灰缝容易饱满,亦可要砂浆中掺入塑化剂,以提高砂浆的保水性与和易性。3、砂浆应随拌随用,对关键部位砌体。要进行必要的遮盖、养护。第十八章工程质量保证措施18.1本工程质量控制的原则1、坚持“质量第一,顾客满意”的原则。在工程施工过程中,我公司将始终以业主为重,充分重视业主及监理对工程质量提出的意见或建议,在质量面前,监理和业主具有一票否决权,任何工作均以能够确保施工质量为前提而展开。2、以“人为核心”的质量控制原则。各施工人员是质量的创造者,质量控制必须“以人为核心”,把人作为质量控制的动力,调动人的积极性、创造性、增强人的责任感,树立“质量第一”的观念;提高人的素质,避免人的失误,以人的工作质量保工序质量,促工程质量。3、“以预防为主”的质量控制原则。“以预防为主”就是从对质量的事后检查把关转向对质量的事前控制、事中控制;从对产品质量的检查转向对工作质量的检查、对工序质量的检查、对中间产品的质量检查。4131 、坚持质量标准,严格检查,一切用数据说话的原则。质量标准是评价产品质量的尺度,数据是质量控制的基础和依据,产品质量是否符合质量标准,必须通过严格检查,用数据说话。5、贯彻科学、公正、守法的职业规范的质量控制原则。工程施工当中,任何管理人员在处理质量问题过程中,均应尊重客观事实,尊重科学、正直、公正,不持偏见;遵纪守法、杜绝不正之风;既要坚持原则、严格要求、秉公办事,同时又要谦虚谨慎、实事求是。18.2质量体系建立1、严格按公司的综合管理体系程序文件执行,根据公司质量保证体系的要求,结合本工程的实际情况,建立由公司总工程师领导、项目技术负责人负责的质量管理机构,使整个质量保证体系协调运作,工程的质量始终处于受控状态。2、实行目标管理,进行目标分解,按单位工程、分部工程、分项工程把责任落实到相应的部门和人员。除公司质量监督部门和项目技术负责人外,现场另安排专职质监员跟班作业,分别对模板的制作安装、钢筋绑扎、砼浇筑等施工作业进行跟踪监控,并严格按照公司质量体系文件规定,使项目各部门到各施工班组,层层落实质量职责,明确质量责任。3、积极开展质量管理(QC)小组的活动,工人、技术人员、项目领导“三结合”,针对技术质量关键问题组织攻关,并积极做好QC成果的推广应用工作。如成立模板应用QC小组,以达到主体结构外墙彻底根治气泡等现象。18.3.4131 技术资料管理措施工程技术资料必须符合国家颁发的现行施工及验收规范和强制性标准规定,满足设计要求,同时,要适应地方政府有关要求。各项技术资料是工程交工验收的必要技术文件,技术资料的质量,直接反映出工程质量的好坏,优质的工程应有优质的技术资料。力完成的。其部门为:工程部、技术部、质量部、材料供应部。要协调好各部门业务工作,确保原始资料收集准确及时。(1)、技术部负责管理技术资料,负责办理技术洽商,定位定高复测,地基结构验收,以及钢材机械性能和焊接试验,砼、砂浆试块试验及水泥、砂石、外加剂、防水材料的试验,对提供的试验材料,保证做到及时、准确、栏目填写齐全,字体清楚,结论明确。(2)、质量部负责质量核定,隐检、预检、自检、互检和交接检的把关。严格按验评标准,做到核定有结论,数据正确,签证齐全。(3)、工程部是单位工程质量保证资料的直接提供者,负责提供质量评定,自检、隐检、预检、互检、交接检、技术交底等原始资料,应保证提供的原始资料准确完整、连贯。(4)、材料供应部负责对钢材、水泥、砖、砂、石,外加剂、防水材料等工程中的原材料提供合格的材质证明,证明随料到现场,保证材质的真实性和准确性,提供合格的材料。材料进场后,及时通知技术部取样,进行委托试验。3、坚持标准,严格要求(1)、技术资料整理的内容和要求,执行《湖北省建筑安装工程和施工技术资料管理规定》。(2)、在施工程技术资料必须与施工进度和形象部位同步,做到施工所在部位,就有相应部位的技术资料。(3)、技术资料必须与施工实际相交圈,对施工日记、试验检验报告、隐蔽记录、预检记录、质量评定记录,这五种资料要相吻合,在时间上、内容上、数量上不出现矛盾。131 (4)、坚持施工日记天天记,重大事件必须记,做到施工记录和施工实际相吻合,栏目填写齐全,内容能反映出当日的施工活动情况。18.4重点部位的质量通病防治措施本工程为框剪结构,钢筋混凝土的质量好坏直接影响整个工程质量,下面主要针对模板、钢筋、混凝土等的质量通病的防治;18.4.1模板工程质量通病及预防措施1、梁模板:通病现象:梁身不平直、梁底不平及下挠、梁侧模炸模、局部模板嵌入柱梁间、拆除困难。防治措施:(1)支模时应遵守边模包底模的原则,梁模与柱模连接处,下料尺寸一般应略为缩短。(2)梁侧模必须有压脚板、斜撑、拉线直后将梁侧钉固。梁底模板按规定起拱。(3)混凝土浇筑前,模板应充分用水浇透。2、柱模板:通病现象:炸模、断面尺寸鼓出、漏浆、混凝土不密实,或蜂窝麻面、偏斜、柱身中间柱模偏位。防治措施:(1)根据规定的柱箍间距要求加固。(2)成排柱模支模时,应先两端柱模,校直与复核位置无误后,顶部拉通长线,再立中间柱模。(3)、四周斜撑要牢固。3、板模板:通病现象:板中部下挠,板底混凝土面不平。防治措施:(1)楼板模板厚度要一致,搁栅木料要有足够的强度和刚度,搁栅面要平整。所有搁栅均刨至统一尺寸。131 (2)支顶要符合规定的保证项目要求。(3)模板按规定起拱。18.4.2钢筋工程质量通病及预防措施通病现象:钢筋下料长度不准箍筋歪斜扭曲,绑扎间距不均,钢筋贴模板,负筋下塌等。预防及纠正措施:(1)指派熟练工人操作钢筋机械,定期校核调直机的计量部件。(2)加工箍筋时一次性加工个数不宜过多。(3)梁板及墙柱钢筋绑扎时,先划线,后绑扎,严格按线绑扎。(4)严格用按规定厚度的具有足够强度的砼垫块将梁板钢筋垫起,墙柱钢筋的保护层垫块绑扎牢固。(5)板面负筋要用固定马凳垫起,数量要足够,绑扎要牢固,避免踩踏。18.4.3砼工程质量通病及预防措施通病现象及预防措施:(1)蜂窝。产生原因:振捣不实或漏振;模板缝隙过大导致水泥浆流失,钢筋较密或石子相应过大。预防措施:按规定使用振动器。停歇后再浇捣时,新旧接缝范围要小心振捣.模板安装前应清理模板表面及模板拼缝处的浆,才能使接缝严密。若接缝宽度超过2.5mm,应予填封,底板钢筋过密时应选择相应的石子粒径。(2)露筋。产生原因:主筋保护层垫块不足,导致钢筋紧贴模板;振捣不实。预防措施:钢筋垫块厚度要符合设计规定的保护层厚度;垫块放置间距适当,钢筋直径较小时垫块间距宜密些,使钢筋下重挠度减少;使用振动器必须待混凝土中气泡完全排除后才移动。(3131 )麻面。产生原因:模板表面不光滑;模板湿润不够;漏涂隔离剂。预防措施:模板应平整光滑,安装前把粘浆清除干净,并满涂隔离剂,浇捣前对模板要浇水湿润。(4)孔洞。产生原因:在钢筋较密的部位,混凝土被卡住或漏振。预防措施:对钢筋较密的部位应分次下料,缩小分层振捣的厚度;按照规程使用振动器,特殊部位采用φ35小直径振动棒仔细振捣。(5)缝隙及夹渣:产生原因:施工缝没有按规定进行清理和浇浆,特别是台阶面及墙根处。预防措施:在墙模施工缝面位置开100×100生口模板,以清除杂物。墙模板脚应留≥200×200mm模板,墙按≤1000mm设置。浇筑混凝土前应全面检查,清除模板的杂物和垃圾。(6)墙底部缺陷(烂脚)。产生原因:模板下口缝隙不严密,导致漏水泥浆;或浇筑前没有先浇灌足够50mm厚以上水泥砂浆。预防措施:模板缝隙宽度超过2.5mm应予填塞严密,特别防止侧板吊脚;浇注混凝土前先浇筑50~100mm厚的水泥砂浆。(7)梁柱结点处(接头)断面尺寸偏差过大。产生原因:柱头模板刚度差,或把安装柱头模板放在楼层模板安装的最后阶段,缺乏质量控制和监督。预防措施:安装梁板模板前,先安装梁柱接头模板,并检查其断面尺寸、垂直度、刚度,符合要求方允许接驳梁模板。(8)楼板表面平整度差。产生原因:振捣后没有用拖板、刮尺抹平;跌级和斜水部位没有用符合尺寸的模具定位;混凝土未达终凝就在上面行人和操作。预防措施:浇捣楼面应提倡使用拖板或刮尺抹平,跌级要使用平直、厚度符合要求的模具定位;混凝土达到1.2mpa后才允许在混凝土面上操作。(9)基础轴线位移,螺孔、埋件位移.131 产生原因:模板支撑不牢,埋件固定措施不当,浇筑时受到碰撞引起。预防措施:基础混凝土是属于厚大构件,模板支撑系统要予以充分考虑;当混凝土捣至螺孔底时,要进行复线检查,及时纠正。浇注混凝土时应在螺孔周边均匀下料,对重要的预埋螺栓尚应采用钢架固定。必要时二次浇筑。(10)混凝土表面不规则裂缝.产生原因:一般是淋水保养不及时,湿润不足,水分蒸发过快或大构件温差收缩,没有执行有关规定。预防措施:混凝土终凝后立即进行淋水保养;高温或干燥天气要加麻袋草袋等覆盖,保持构件有较久的湿润时间。(11)缺棱掉角。产生原因:投料不准确,搅拌不均匀,出现局部强度低;或拆模板过早,拆模板方法不当。预防措施:指定专人监控投料,投料计量准确;搅拌时间要足够;拆模应在混凝土强度能保证其表面及棱角有不应在拆除模板而受损坏时方能拆除。拆除时对构件棱角应予以保护。(12)钢筋保护层垫块脆裂。产生原因:垫块强度低于构件强度;放置钢筋时冲力过大。预防措施:垫块的强度不得低于构件强度,并能抵御钢筋放置时的冲击力;当承托较大的钢筋时,垫块中应加钢筋或铁丝增强;垫块制作完毕应浇水养护。18.4.4预留孔洞通病现象:孔洞漏留、留洞不准。预防措施:(1)图纸会审应对预留孔洞的数量、位置和尺寸认真审核。(2)对电梯留洞,在结构施工前必须选定梯型,按电梯制造厂家提供有关资料进行建筑设计,避免因设计修改再打凿孔洞损害工程主体结构。18.5原材料质量控制措施建筑材料是建筑工程的物质基础,合理使用材料是保证建筑工程质量优良的重要环节。我们必须把好工程质量的第一关,杜绝不合格材料进入工地,为严把此关,特制定如下措施:131 18.5.1原材料检验制度1、原材料质量保证由提供者直接负责,凡达不到规定标准者一律不得采购与投入使用。2、所有投入使用的材料或半成品、成品的构件必须有质量合格证明及准用证,按规定需进行质量检验的材料,送交质监站确认合格并将有关资料报监理签发签认后,方可投入施工,未经检查或复检不合格的材料不得投入工程使用。3、所有应检查的材料均必须按甲方指定单位组织送检,不弄虚作假。4、严格执行材料有见证送检制度。第十九章质量通病的防治19.1土方工程质量通病的防治1、基坑边土方放坡严格按施工方案的要求。2、基坑边堆土量经过严格的计算,堆土不可过分集中。3、雨天施工时,边坡应加盖塑料薄膜。4、回填土沉陷的预防措施:5、回填土中不得有大于50mm直径的干土块。6、回填土前,必须将基坑中的杂物清理干净。7、回填土按设计要求控制干容重,回填时每层铺土厚度不得超过30cm,并按要求分层夯实。19.2模板工程主要质量通病的防治19.2.1轴线偏位的预防措施1、模板轴线放线后,由专人进行技术复核。131 2、柱模板顶部和根部均用钢筋焊接限位。3、支模板时拉水平、竖向通线,并设竖向总垂直度控制线,以保证模板竖向、水平位置的准确。4、浇筑砼时,要对称下料。19.2.2模板标高偏差的预防措施1、每层楼设标高控制点,竖向模板根部须找平。2、模板顶部设标高标记,严格按标记施工。19.2.3模板接缝不严的预防措施1、变形的钢模板及时进行修整。2、梁、柱部位支撑严格按模板大样图施工,确保牢靠。19.3钢筋工程主要质量通病的防治19.3.1楼板及阳台板上筋下踏的预防措施1、按施工图纸在上下排钢筋之间放置撑钩。2、严禁在细小钢筋上乱踩,砼浇筑时,发现钢筋被踩下,应及时纠正。19.3.2基础钢筋倒钩的预防措施1、钢筋绑扎时,派专人检查,弯钩要朝上。2、发现倒钩,应拆掉重绑。19.3.3钢筋骨架歪斜的预防措施1、加强钢筋骨架成型后的保护措施。2、严格按设计要求设置附加构造钢筋和箍筋,以改善钢筋骨架的牢靠程度。19.4砼工程主要质量通病的防治19.4.1露筋的预防措施131 1、浇筑砼时,应及时检查钢筋位置,采取限位措施防止钢筋偏位。2、采用塑胶垫块以保证砼保护层。3、砼振捣时,严禁直接振动在钢筋上。19.4.2砼裂缝的预防措施1、按设计要求注意砼级配的优化,应严格控制水灰比和水泥用量,砂石要洁净,选择级配良好的石子。2、控制拆模强度,侧模拆模时,砼强度不小于1.2MPa。3、加强砼的浇水养护工作,一般不少于7天。19.5外墙面渗水的防治措施19.5.1造成外墙面渗水的主要种类有:1、外粉刷施工质量问题引起的渗水。2、预留洞修补不当造成的渗水。3、外墙接缝处渗水。19.5.2防治外墙面渗水问题的管理方式:1、在图纸会审阶段,我们将充分参照以往的施工经验,与设计单位详细周密的探讨外墙的防水设计,防范于未然。2、严格把好材料质量关,特别重视控制砼及现场砂浆的拌制质量。3、严格把好人员素质关,选择本公司优秀的专业队伍进行施工。4、严格把好施工质量关,严格按照施工验收规范、质量标准、有关工程质量的地区规定和设计图纸的要求,认真制定防治外墙渗水这一质量通病的措施,精心组织、精心施工,确保每一个施工的环节都经得起检查、经得起时间的考验。5、严格把好监督验收关,质量员进行24小时现场监督,加强过程控制,严格检查验收,坚决做到上道工序未经验收合格不进行下道工序的施工。131 6、竣工验收后,将提交每一用户详细的房屋使用说明书,详细说明房屋的正确使用方法,提出防止出现外墙渗水等的注意事项。19.5.3防治外墙面渗漏的技术措施墙体渗漏依其所处位置的不同而采取相应的预防措施,主要有以下六方面:1、外墙的预留洞口后补处渗漏水预防措施(1)、清除预留洞内的砂浆及垃圾,充分撤水湿润,洞口内壁刷1:3水泥砂浆,厚度约3—5mm。(2)、补洞所用砖块应提前浇水湿润,表面抹1:3水泥砂浆,厚度约30mm,务必使砖表面砂浆与预留洞砂浆结合紧密。(3)、外墙预留洞口补砖后的凹进处,应用1:2水泥砂浆分层抹平。2、外墙上管卡及锚件固定处的渗漏预防措施(1)、管卡脚处开洞处应开宽5mm、深20mm的缝隙,清除垃圾后嵌填防水油膏。(2)、其他孔隙在垃圾清除后洒水湿润,用1:3水泥砂浆分层填塞密实。第二十章创建“文明工地”措施和环境保护管理措施20.1131 创建文明工地的目的与意义文明施工是指科学组织施工,提倡工程质量优良和施工安全,建造舒适的生产、生活和办公环境,保持施工场地整洁、卫生,创造工地良好的文明气氛,组织严格、合理管理的一项施工活动。创建文明工地活动是建筑行业落实国家政策、把社会主义精神文明和物质文明一起抓的结合点,响应湖北省建筑业施工现场标准化管理、同时也是开展城市环境整治、创建文明城市的重要部分。创建文明工地对于施工企业树立的良好企业形象,提高企业效益,保证施工安全,保证工程质量,培养一支高素质的队伍等具有不可估量的作用。创建文明工地对建筑行业中的“脏、乱、差”、违章施工、野蛮作业的状况是强有力的一击,是对简单粗放管理、乱堆放、丢失损坏、浪费严重、危险作业、打架斗殴、嫖赌等不文明行为和愚昧落后管理敲响警钟。创建文明工地是企业展示实力的一个窗口,是自我提高和进步的进行曲,对增强企业在社会上的知名度、竞争力,提高企业的规范化管理。抓住公司已通过质量、环境、职业安全健康综合管理体系认证,认真执行各项标准和要求,通过文明工地的创建,使公司管理进一步规范化、标准化。20.2文明工地实施措施1、组织措施项目经理部组织创建文明工地领导小组,由10人组成,项目经理任组长,设副组长2人,组员7人。创建文明工地领导小组积极开展创建活动,组织职工进行职业道德思想教育与质量安全技术教育,大力提倡职工文明与卫生,树立项目部全体员工良好的精神风貌。文明工地领导小组经常与现场监督员、建设单位、监理单位、市“创建文明工地领导小组”保持密切联系,及时了解信息、意见,把握上级领导来现场检查指导作为学习机会,以学习经验、开拓视野,提高项目部创建文明工地的整体水平。保持与有关部门的密切联系,及时听取各种意见及建议,及时采取有力的防止环境污染措施,维护社区的安定与和谐,把一座紧张而有序地施工中的建筑物融入社区。2、管理措施(1)、施工现场规范化131 a、大门大门的设计,统一、美观、清晰。采用钢质封闭大门。“施工期间,诸多不便,敬请原谅,谢谢合作!”等精美不锈钢文明标牌。工地围墙利用建设单位已做好的围墙。b、建筑物围护建筑物四周采用全封闭脚手架、立面用建设部推荐的密目安全网防护,围护整齐、美观、严密。建筑物四周靠临时通道部位设1.2M高的钢管围护拦,护拦按标准用油漆涂刷成醒目标志。其它需要临时隔离部位均按此钢管护拦隔离。c、门卫制定《门卫制度》,建立《工地进出人员登记》。进入工地大门的右侧设置门卫,严格履行门卫制度,对工地进出人员进行严格管理,协助项目部保安科做好安保工作。(2)、场容场貌制定《材料堆放制度》及各班组的《施工场地落手清制度》与《区域包干制度》。a、道路及排水本工地临时地面全部用150MM厚混凝土硬化地坪,保证平坦、整洁;并对道路以色标标明,严禁物料随便侵占道路。在施工现场的排水组织中,利用场内的排水管网,在办公室前设置排水明沟,将工地内雨水、废水排入阴井中,项目部派专人对排水管网定时检查、疏通,保证有效、有组织的排水。b、生活区和办公区生活区按业主指定安置,做到整洁美观。办公室为一幢“一字型”二层楼房,走廊1.2m宽,放置花盆。c131 、生产区及材料堆放生产区要保证整洁、有序、安全。材料堆放的原则是:整齐合理堆放,既保证使用的方便,又保证现场的整洁美观,既保证使用的安全,又保证材料在使用过程中的质量和“先进先用”。(1)、必须按现场平面布置图堆放材料,材料分类、分批、分规格堆放整齐、清洁、安全。(2)钢筋房、木工房等均搭棚作业;砂、石料堆场全部利用混凝土地面,并设置砖砌围栏;塔吊位置设置合理,钢管、模板等周转材料堆放整齐。d、施工现场落手清强调“落手清”工作的意义,加强职工“落手清”意识,建立落手清制度和施工现场分区域责任制,由专人管理负责;各区域包干到班组,做到现场清洁、卫生、整齐。(3)、标识标牌制定《标识、标牌、标语管理制度》。标识、标牌由公司统一管理,按照公司《企业形象识别手册》与《公司的综合管理体系程序文件》的要求制作与设置。安全标志有:(1)当心触电;(2)必须戴好安全帽;(3)严禁烟火;(4)禁止通行;(5)当心吊物;(6)必须系安全带;(7)当心落物;(8)安全通道等,分别悬挂于相应位置。c、危险区域禁令标志明显在预留洞口、坑井口、通道口边、危险机械等区域设置明显的禁令标志牌与防护栏,在配电室、电焊气割场所设置明显的禁令标志牌与防火设施(如干砂、灭火器等)。d、设备一机二牌本工程所用的所有机械设备均做到一机二牌制,(即操作规程牌与验收合格牌),配置一机一保一闸一箱一锁。在箱门内侧设置线路布局图。131 e、文明标语在进入工地大门,设置有“施工期间,诸多不便,敬请原谅,谢谢合作!”;“进入施工现场请戴好安全帽!”等精美不锈钢文明标牌。在宣传栏内,有美观生动的建筑效果图.在生活区、生产区均张挂大幅宣传标语,以此提高员工的集体主义意识与工作责任感,树立项目部良好的精神风貌。f、施工人员挂牌上岗项目部所有管理人员(包括项目经理)和一线职工(包括后勤)均持证上岗。上岗证由公司统一制作、发放。g、安全帽分色管理管理人员——深黄色;班组长——浅黄色;一般职工——白色;特殊工种——红色;机修工及安装班组——蓝色(6)、防火防爆防毒a、消防管理见相应章节。b、仓库工地仓库根据材料分别设置物资20.3环境保护管理20.4.1管理规定1、防止对大气污染(1)、建筑结构内的施工垃圾清运,采用搭设封闭式临时专用垃圾道运输或采用容器吊运或袋装,严禁随意凌空抛撒,施工垃圾应及时清运,并适量洒水,减少污染。(2)、水泥和其他易飞扬物、细颗粒散体材料,安排在库内存放或严密遮盖,运输时要防止遗洒、飞扬,卸运时采取码放措施,减少污染。(3)、现场内所有交通路面和物料堆放场地全部铺设混凝土方砖,硬化路面,做到黄土不露天。(4)、对商品混凝土运输车要加强防止遗撒的管理,要求所有运输车卸料溜槽处必须装设防止遗撒的活动挡板,并必须清理干净后方可出现场。131 (5)、在车辆出场大门处设置车辆清洗冲刷台,车辆经清洗和苫盖后出场,严防车辆携带泥沙出场造成遗撒。(6)、禁止在现场采用热溶沥青等施工中对大气产生污染的防水材料,在现场严禁焚烧垃圾和木材。2、防止对水污染(1)、确保雨水管网与污水管网分开使用,严禁将非雨水类的其它水体排进市政雨水管网。(2)、现场内基础降水的清洁水,在合理利用后,经导向管排入市政污水管线。(3)、现场交通道路和材料堆放场地统一规划排水沟,控制污水流向,设置沉淀池,将污水经沉淀后再排入市政污水管线,严防施工污水直接排入市政污水管线或流出施工区域污染环境。(4)、加强对现场存放油品和化学品的管理,对存放油品和化学品的库房进行防渗漏处理,采取有效措施,在储存和使用中,防止油料跑、冒、滴、漏污染水体。3、防止施工噪音污染(1)、现场混凝土震捣采用低噪音混凝土震捣棒,振捣混凝土时,不得振钢筋和钢模板,并做到快插慢拔。(2)、除特殊情况外,在每天晚22时至次日早6时,严格控制强噪声作业,对混凝土输送泵、电锯等强噪音设备,以隔音棚或隔音罩封闭、遮挡,实现降噪。(3)、模板、脚手架在支设、拆除和搬运时,必须轻拿轻放,严禁抛掷,上下、左右有人传递。131 (4)、模板、钢管修理时,禁止使用大锤。(5)、使用电锯切割时,应及时在锯片上刷油,且锯片送速不能过快。(6)、使用电锤开洞、凿眼时,应使用合格的电锤,及时在钻头上注油或水。第二十一章针对文明施工具体实施措施21.1高标准、严要求做好文明施工工作文明施工必须坚持五个标准:1、封闭施工。施工区域要全封闭隔离施工,不得把马路、交通和社会运行的区域与施工区域混在一起。2、要满足交通组织的要求。要有一套科学、合理的交通组织方案,使施工对交通影响最小。21.2建立社会、市民和舆论监督机制具体实施措施1、一旦工程开工,我公司将张贴告示牌,向社会作出遵守文明施工规定的承诺,公布并告知开竣工日期,投诉和监督电话,自觉接受社会各界的监督。2、积极配合监理单位、建设单位,并自觉接受社会各界监督,及时听取反馈意见,迅速整改存在的问题和不足。3、我们将聘任一定数量的社会督察员,对本工程实施监督,定期听取社会监督员的意见,及时整改。4、欢迎新闻媒体对本工程实施舆论监督,我们做倒不保留、不隐瞒。21.3以科技进步为手段,大力建设环保型建设工地21.4强化教育培训、提高职工素质要强化民工教育,尽快提高民工的安全生产和文明施工素质。131 21.5严格执法、有效行使监督职权具体实施措施我公司将按高标准要求施工,积极接受各级安监机构的检查,做到查一处改一处。21.6对工地排水要求建设工程工地应严格按防汛要求,设置连续、通畅的排水设施和其他应急设施,防止泥浆、污水、废水外流或堵塞下水道和排水河道。具体实施措施在现场布置合理的排水明沟,在连接市政管道处设置沉淀池,经沉淀后排入市政管网,防止泥浆、污水、废水外流或堵塞下水道和排水河道。21.7对施工人员的要求施工人员应按照工地文明施工的要求进行作业,并严格遵守下列规定:1、施工中产生的泥浆和其他浑浊废弃物,未经沉淀不得排放;2、施工中产生的各类垃圾应堆置在规定地点;3、施工中不得随意抛掷建筑垃圾、残土、旧料和其他杂物。具体实施21.8对运输车辆的要求运输建筑材料、垃圾和工程渣土的车辆,应采取有效措施,防止建筑材料、垃圾和工程渣土飞扬、洒落或流溢,保证行使途中不污染道路和环境。21.9施工标牌的设置建设工程工地的主要出入口应设置施工标牌,标明下列内容:1、工程项目名称、工地四周范围和面积,工程结构或层数、开竣工日期和监督电话;2、建设单位、设计单位和施工单位的名称及工程项目负责人的姓名;3、安全和管线保护方面重大事故的统计表;4、设备一机二牌本工程所用的所有机械设备均做到一机二牌制,(即操作规程牌与验收合格牌),配置一机一保一闸一箱一锁。在箱门内侧设置线路布局图。131 21.10围栏的设置建设工程工地四周应按规定设置连续、密闭的围栏和安全防护措施。具体实施措施1、围墙沿工程四周连续置高度为2.5米的围墙,做到坚固、稳定、美观、内外进行粉刷,外立面基调为白色,围墙上书写的内容色调按照统一执行。2、大门在施工现场进出口设钢制大门,高度为2.5米;两侧门墩高度3.0—3.2米,门墩之上设灯箱,上书企业全称;大门的颜色为白色,大门宽度为5.0-6.0米;大门及两侧门墩书写的内容及色调按照统一执行。3、大门边设门卫室,门卫有专职保卫人员担任,24小时值勤巡逻。门卫室设门卫制度、保卫人员名单及职责,并建立人员、材料出入登记档案。21.11交通保障措施因建设工程施工造成沿线单位、居民的出入口障碍和道路交通堵塞,施工单位应采取有效措施,确保出入口和道路畅通。21.12竣工后工地的处理建设工程竣工后,施工单位应按规定在一个月内(市政道路建设工程须在通车前半个月内)拆除工地围栏、安全防护设施和其他临时设施,并将工地及四周环境清理整洁。做到工完、料清、场地清。具体实施措施工程竣工后,我公司将在最短时间内(不超过一个月)拆除地围栏、安全防护设施和其他临时设施,并将工地及四周环境清理整洁。做到工完、料清、场地清。21.13赔偿责任在施工中造成下水道和其他地下管线堵塞或损坏的,应立即疏浚或修复;对工地周围的单位和居民财产造成损失的,应承担经济赔偿责任。具体实施措施对由于我公司在施工中造成下水道和其他地下管线堵塞或损坏的,立即疏浚或修复;对工地周围的单位和居民财产造成损失的,承担经济赔偿责任。同时我公司将组织人员进行保修,详见保修组织措施。131 第二十二章安全保证措施22.1安全生产管理22.1.1方针目标1、根据公司质量、环境、职业安全健康综合管理体系的要求,在施工中,始终贯彻“安全第一、预防为主”的安全生产工作方针,认真执行国务院、建设部、湖北省关于建筑施工企业安全生产管理的各项规定,重点落实湖北省建委、湖北省劳动局发布的《湖北省建筑施工现场安全防护基本标准》,把安全生产工作纳入施工组织设计和施工管理计划,使安全生产工作与生产任务紧密结合,保证职工在生产过程中的安全与健康,严防各类事故发生,以安全促生产。22.1.2组织管理1、成立由总包项目经理部安全生产负责人为首,各分包施工单位安全生产负责人参加的“安全生产管理委员会”组织领导施工现场的安全生产管理工作。2、根据作业人员情况成立专职的现场“安全纠察队”,“安全纠察队”队员佩戴项目经理部统一印制的“安全纠察”臂章,开展日常安全生产检查工作。3、项目经理部主要负责人与各分包施工单位主要负责人签订安全生产责任状,施工单位主要负责人再与本单位施工负责人签订安全生产责任状,使安全生产工作责任到人,层层负责。22.1.3工作制度1、每半月召开一次“安全生产管理委员会”工作例会,总结前一阶段的安全生产情况,布置下一阶段的安全生产工作。2、各施工单位在组织施工中,必须保证有本单位施工人员施工作业就必须有本单位领导在现场值班,不得空岗、失控。131 3、严格执行施工现场安全生产管理的技术方案和措施,在执行中发现问题应及时向有关部门汇报。更改方案和措施时,应经原设计方案的技术主管部门领导审批签字后实施,否则任何人不得擅自更改方案和措施。4、建立并执行安全生产技术交底制度。要求各施工项目必须有书面安全技术交底,安全技术交底必须具有针对性,并有交底人与被交底人签字。5、建立并执行班前安全生产讲话制度。6、建立并执行安全生产检查制度。由项目经理部每月组织一次由各施工单位安全生产负责人参加的联合检查,根据检查情况按“施工现场检查记录表”评比打分,对检查中所发现的事故隐患问题和违章现象,开出“隐患问题通知单”,各施工单位在收到“隐患问题通知单”后,应根据具体情况,定时间、定人、定措施予以解决,项目经理部有关部门应监督落实问题的解决情况。若发现重大不安全隐患问题,检查组有权下达停工指令,待隐患问题排除,并经检查组批准后方可施工。22.1.4行为控制1、进入施工现场的人员必须按规定戴安全帽,并系下颌带。戴安全帽不系下颌带视同违章。2、凡从事2米以上无法采用可靠防护设施的高处作业人员必须系安全带。安全带应高挂低用,不得低挂高用,操作中应防止摆动碰撞,避免意外事故发生。3、参加现场施工的所有电工、信号工、翻斗车司机,必须是自有职工或长期合同工,不允许安排外施队人员担任。4、参加现场施工的所有特殊工种人员必须持证上岗,并将证件复印件报项目经理部安全文明部备案。22.1.5劳务用工管理131 1、各施工单位使用的外施队人员,必须接受建筑施工安全生产教育,经考试合格后方可上岗作业,未经建筑施工安全生产教育或考试不合格者,严禁上岗作业。2、外施队人员上岗作业前的建筑施工安全生产教育,分别由施工单位负责组织实施,总学时不得少于24学时。3、外施队人员上岗前须由施工单位劳务部门负责人将外施队人员名单提供给本单位安全部门,由安全部门负责组织安全生产教育,授课时间不得少于8学时,安全生产教育的主要内容有:(1)、安全生产的方针、政策、法规和制度。(2)、安全生产的重要意义和必要性。(3)、建筑安装工程施工中安全生产的特点。(4)、建设大道543号部队家属院工程施工现场的概况。(5)、讲解建设大道543号部队家属院工程施工现场安全生产管理制度、规定。(6)、建筑施工中因工伤亡事故的典型案例和建筑施工中高处坠落、触电、物体打击、机械(起重)伤害、坍塌等五大伤害事故的控制预防措施。(7)、建筑施工中常用的有毒、有害化学材料的用途和预防中毒的知识。4、外施队人员上岗作业前,必须由外施队长(或班组长)负责组织本队(组)学习本工种的安全操作规程和一般安全生产知识。主要内容有:(1)、湖北省建委编写的《危险预知训练》初级教材。(2)、湖北省劳动局颁发的《湖北省建筑施工人员安全生产须知》(3)、关于班组安全生产教育的基本要求131 5、外施队中的特种作业人员,如起重工、卷扬机司机、电焊工、气焊工、架子工等,必须持有原所在地地(市)级以上劳动保护监察机关核发的特种作业证,并换领湖北省临时特种作业操作证,方准从事特种作业。在向外施队(班组)下达生产任务的时候,必须向全体作业人员进行详细的书面安全技术交底并讲解,凡没有安全技术交底或未向全体作业员进行讲解的。外施队(班组)有权拒绝接受任务。6、每日上班前,外施队(班组)负责人,必须召集所辖全体人员,针对当天任务,结合安全技术交底内容和作业环境、设施、设备状况、本队人员技术素质、安全意识、自我保护意识以及思想状态,有针对性地进行班前安全活动提出具体注意事项,跟踪落实,并做好活动纪录。7、强化对外施队人员的管理。用工手续必须齐全有效,严禁私招乱雇,杜绝跨省市违法用工。22.1.6安全防护管理1、开挖槽、坑、沟深度超过1.5米,应设置人员上下坡道或爬梯。开挖深度超过2米的,必须在边沿处设置两道护身栏杆。危险处,夜间应设红色标志灯。2、槽、坑、沟边1米以内不得堆土、堆料、停置机具。槽、坑、沟边与建筑物、构筑物的距离不得小于1.5米,特殊情况必须采用有效技术措施。3、各类施工脚手架搭设必须严格执行JGJ130-2001标准,并搭设有关要求(见脚手架章)。按照脚手架安全技术防护标准。4、结构内1.5米×1.5米以下的孔洞,应预埋通长钢筋网或加固定盖板。1.5米×1.5米以上的孔洞,四周必须设两道护身栏杆,中间支挂水平安全网。5、未经上级主管部门批准,电梯井内不得做垂直运输通道或垃圾通道。131 22.1.7临时用电管理1、建立现场临时用电检查制度,按湖北省建委关于现场临时用电管理规定对现场的各种线路和设施进行定期检查和不定期抽查,并将检查、抽查记录存档。2、现场采用双路供电系统,确保电源供应。临时配电线路必须按规范架设,架空线必须采用绝缘导线,不得采用塑胶软线,不得成束架空敷设,也不得沿地面明敷设。3、施工机具、车辆及人员,应与内、外电线路保持安全距离。达不到规范规定的最小距离时,必须采用可靠的防护措施。4、配电系统必须实行分级配电。现场内所有电闸箱的内部设置必须符合有关规定,箱内电器必须可靠、完好,其选型、定值要符合有关规定,开关电器应标明用途。电闸箱内电器系统须统一式样、统一配制,箱体统一刷涂桔黄色,并按规定设置围拦和防护棚,流动箱与上一级电闸箱的联接,采用外插联接方式。5、独立的配电系统必须按部颁标准采用三相五线制的接零保护系统,非独立系统可根据现场的实际情况采取相应的接零或接地保护方式。各种电气设备和电力施工机械的金属外壳、金属支架和底座必须按规定采取可靠的接零或接地保护。6、在采用接地和接零保护方式的同时,必须设两级漏电保护装置,实行分级保护,形成完整的保护系统。漏电保护装置的选择应符合规定。7、各种高大设施必须按规定装设避雷装置。8、手持电动工具的使用应符合国家标准的有关规定。工具的电源线、插头和插座应完好,电源线不得任意接长和调换,工具的外绝缘应完好无损,维修和保管应由专人负责。131 9、施工现场的临时照明一般采用220V电源照明,结构施工时,应在定板施工中预埋线管,临时照明和动力电源应穿管布线,必须按规定装设灯具,并在电源一侧加装漏电保护器。10、土方基础施工,内部照明应使用24伏低压照明设备,结构施工内部照明使用行灯照明的,其电源电压应不超过36伏,灯体与手柄应坚固,绝缘良好,电源线须使用橡套电缆线,不得使用塑胶线。行灯变压器应有防潮、防雨水设施。外围的强电照明,必须搭设灯架,灯架高度不得低于2米,并做好绝缘。11、电焊机应单独设开关。电焊机外壳应做接零或接地保护。施工现场内使用的所有电焊机必须加装电焊机触电保护器。电焊机一次线长度应小于5米,二次线长度应小于30米。接线应压接牢固,并安装可靠防护罩。焊把线应双线到位,不得借用金属管道、金属脚手架、轨道及结构钢筋作回路地线。焊把线无破损,绝缘良好。电焊机设置地点应防潮、防雨、防砸。22.1.8施工机械管理1、搅拌机应搭防砸、防雨操作棚,使用前应固定,不得用轮胎代替支撑。移动时,必须先切断电源。启动装置、离合器、保险链、防护罩应齐全完好,安全可靠。从搅拌机停止使用到搅拌机料斗升起时,必须挂好上料斗的保险链。维修、保养、清理时必须切断电源,并设专人监护。2、机动翻斗车在场内行驶时,时速不得超过5公里,方向机构、制动器、灯光等应灵敏有效。行车中严禁带人。往槽、坑、沟、卸料时,应保持安全距离并设挡墩。3、蛙式打夯机必须两人操作,操作人员必须戴绝缘手套和穿绝缘鞋。手柄应采取绝缘措施。打夯机用后应切断电源,严禁在打夯机运转时清除积土。131 4、氧气瓶不得曝晒、倒置、平放使用,瓶口处禁止沾油。氧气瓶和乙炔瓶工作间距不得小于5米,两瓶同焊炬间的距离不得小于10米。施工现场内严禁使用浮桶式乙炔发生器。如采用二氧化碳气体保护焊焊接,应严格执行各项有关安全规定,应保持通风良好,并不得在密闭场所施工,施工人员与焊接点应保持在安全距离。22.2消防工作管理22.2.1方针目标1、在施工中,始终贯彻“预防为主,防消结合”的消防工作方针,认真执行《中华人民共和国消防条例》、建设部15号令(即《建设工程施工管理规定》)、及其它有关法规,将消防工作纳入施工组织设计和施工管理计划。使防火工作与生产任务紧密结合,有效地落实防火措施,严防各类火灾事故发生。2、强化消防工作管理,实现杜绝火灾事故,避免火警事故,尽量减少冒烟事故的目标。22.2.2组织管理1、建立防火责任制。项目经理部防火负责人与各施工单位防火负责人签订防火责任书,施工单位防火负责人也要与外包队签订防火责任书,使防火工作层层负责,责任落实到人。22.2.3工作制度1、每季召开一次工作例会,总结前一阶段消防工作的情况,布置下一阶段的消防工作。2131 、制定消防工作总体方案,并根据不同季节和工程进度,制定出分阶段的防火预案及灭火方案。对发生火灾后包括报警、灭火疏散、抢运物资、抢救伤员等项工作,应详细分工,明确职责、使灭火工作忙而不乱,有序有效,把损失减小到最低限度。3、建立并执行消防工作检查制度。由项目经理部每月组织一次由各施工单位消防工作负责人参加的联合检查,根据检查情况按《湖北省施工现场消防保卫检查记录表》评比打分,对检查中所发现的隐患问题和违章现象,开出“重大隐患问题通知单”,各施工单位在收到“重大隐患问题通知单”后,应根据具体情况,定时间、定人、定措施予以解决,项目经理部有关部门应监督落实问题的解决情况。若发现重大隐患问题,检查组有权下达停工指令,待隐患问题排除,并经检查组批准后方可施工。4、现场要设立明显的防火宣传标志。每季度对职工进行一次防火教育,并培训一次义务消防队。建立防火工作档案。第二十三章总分包管理模式及与业主、监理的协调配合23.1总分包管理模式一流的工程出于一流的管理,科学管理是工程成败的关键。我们将通过制定一套行之有效的管理制度来加强工地专业分包的管理,建立标准化的管理考核机制,做到管理方法科学、管理目标明确、管理到位、讲究实效,奖罚分明、保证工程顺利完成。23.2总承包管理职能:总承包单位受业主委托,在其领导下接受监理的监督和协调管理,以合同承诺为目标,以现场管理为重点,在保质、保量、按期完成合同内实物工作量的同时,又对业主及有关部门限定的专业分包单位行使管理、控制、配合、协调和监督职能,体现出一种全方位、多职能、多层次的管理关系。.施工中我们将主动配合业主及监理做好各项工作,确保工程的正常施工。131 23.3对专业分包单位的初步管理设想:由于由业主指定分包的工程和部分专业工程必须由专业分包单位施工,所以我公司进场后,在业主指定或推荐的基础上,筛选有良好资质等级及信誉的专业施工单位分包施工,对各专业分包单位的初步管理设想如下:1、在施工实施当中,实行各分包单位按专业工程系统统一分包,最终形成功能交付的总分包格局。即将某一专业工程系统的采购、安装、调试交由一个分包商承担,由其负责分别向本公司进行系统功能交付,本公司则对业主进行工程最终产品的各系统综合功能交付。这样的总分包格局将有利于在材料采购、工期质量和分工界面等全面落实可追溯的功能最终责任者。2、在业主统一领导、本公司总管理的基础上,要求各分包商联合协商作战,做好相互配合,明确工程的质量目标、工期目标、安全目标、成本目标,明确各分包商的责任、义务和权利。3、实现一切管理从合同出发的管理基本原则,避免扯皮现象。在工程实施当中,合同是至高和最终的,是所有分包行为准则的基础,对于产品保护、索赔签证、界面争议、共用设施、场地道路和材料的采购选择等都必须以合同为基础。各分包商碰到矛盾应无条件服从合同条款,以确保本公司总承包管理的有据有效执行。4、各分包工程全面展开后,为确保各分包工程井然有序的施工状态,事先做好对分包工程施工方案的审核与优化,明确各分包工程的节点工期,事中加强对各分包工程的技术综合管理、质量控制与进度控制。事后做好对各分包工程的质量验收,场地清理、扫尾和成品保护等工作。针对以上初步计划,本公司将从以下几个方面简述对专业分包单位管理的重点:23.3.1对分包单位的技术综合管理131 1、项目实施前,对各专业分包的方案、工艺、程序进行全息式技术综合,优化出各分包工程的最佳组合与最佳方案,以确保工程施工的最佳状态与最佳秩序。2、所有的施工图纸均由总承包统一审核,各分包商积极参加,并列出各分包商施工过程中应注意的重点,编制各分包商既相互交叉又互不干扰的预埋、预留管道孔洞的管线走向规划。3、明确各分包商施工总工期、节点工期,且严格限定各分包商同一时间内的施工节拍与区域,以确保各单位同时施工时的有序、稳步施工。4、现场施工总布置由总承包统一管理,在合同中明确各分包商在不同施工阶段中的使用场地,各分包商不得擅自随意乱用材料堆场或堵塞道路。5、所有垂直运输机械均由总承包单位布置与管理,同时组织协调好各分包商的施工时间;错开使用垂直运输设施的时间,以确保垂直运输设施的有效、合理使用,发挥其最大使用效率。6、施工现场建立用水、用电审批制度,分包商须提前两天填报用水用电审批表,列明使用部位、使用时间及使用量送交总承包商生产科(组)审批,以便做好统一协调管理,避免磕碰事件。23.3.2对分包单位的质量管理本工程总承包质量管理任务将主要是针对各分包商分别负责的系统功能质量的监控,以及由此而形成的最终产品质量跟踪而展开的。在施工中,重点围绕以下几个方面进行管理。1、对分包商的所有施工图均统一审核,对发现的设计缺陷、质量问题及矛盾部位应由设计单位重新修改,避免因设计引起的质量问题。131 2、对分包商采购的材料、设备等进行全面验证,包括对其品牌、产地、规划、技术参数的全面对照,拒收与设计或合同中规定要求不符的材料、物资。3、配备足够的质量管理人员,对各分包商施工过程的质量进行控制,各分包商均有总承包派的专业质量员,对分包商的过程质量开展面对面的监督与认可,凡达不到质量标准的不予以签证并促其整改,对一些成品与半成品的加工制作,总承包亦将抽派人员赶赴加工现场进行检查验证。4、分包商完工后,对产品的保护进行系统管理,对分包商已完成并形成系统功能的产品,经验收后,即组织人力、物力和相应的技术手段进行产品保护,直至形成最终产品,并指派专人看护直至交付业主使用为止。23.3.3对分包单位的工期与总进度计划管理总承包对该承包工程工期目标的最终依据是合同工期,即在约定的时间内必须向业主交付最终产品,为此总承包必须对总进度计划进行周密策划和严格管理,务使各分包商的工期满足总进度计划要求。为此,在工程实施当中,本公司总承包管理将特别注意以下几点:1、在安排总进度计划时,各分包商的主要负责人员均共同参与,对总承包所排的计划进行论证、提出意见。同时充分预计为实现预定计划可能产生的技术、质量、安全问题,事先制定方案,确保总进度计划的顺利实施。2、在总进度计划中标明各分包商最迟应开始的时间及最迟应完成的时间,同时注明关键工序的节点工期。3、总进度计划一旦确定,所有分包工程的工期及节点时间均列入分包合同,产生法律效力。4131 、当情况有变化,需要调整进度计划时,必须经过双方协调,并得到总承包的同意。第二十四章项目经理部主要岗位职责24.1项目经理职责1、项目经理为第一责任人,对整个建筑工程的质量、安全负全面责任,遵守国家有关政策法规,履行承包合同。2、根据工程合同范围,协调总包单位、建设单位、监理单位、质监站的关系,按时参加协调会,定期召开各分包单位协调会。3、制定项目质量、安全方面的管理规章制度,加强项目班子管理及班组建设。4、组织实施包括各专业安装单位在内的施工组织设计、施工计划、技术管理、安全生产、文明施工。5、施工中按月及时组织专业人员填报包括各专业分包单位在内的进度计划表,负责同建设单位联系按期收取工程进度款项。24.2项目副经理职责1、在项目经理的领导下,直接负责总承包的整个工程施工计划落实,并在质量、安全、文明施工等方面接收上级主管部门的监督检查,使本项目生产顺利进行。2、开展全面质量管理,坚持施工中“三检制”,检查工长责任制的执行情况。3、组织总承包范围内的质量、安全检查,及时纠正施工中的质量通病和消防安全隐患。131 4、积极改善劳动条件,保证安全措施费用的使用,保证为专业分包提供工作面、产品保护。5、搞好劳动力、材料、机具的合理安排和使用,保证合同工期的实现,不得安排无证人员上岗作业。同时督促各专业分包单位遵守有关管理条例。6、搞好安全生产现场管理,负责实施“标准化工地”的规定,杜绝重大伤亡事故的发生。24.3项目工程师职责1、在上级技术部门的指导下,对总承包范围内的工程技术、质量管理负直接责任。认贯彻国家技术标准、规范、规程、接收上级部门的监督检查。2、组织专业技术人员进行总承包范围内的工程质量检查,并将工程质量检查结果通知相关单位,及时处理各种技术问题,参与分部分项工程的质量评定工作。3、主持编制各关健工序的施工方案(技术指导书),主持图纸会审,负责向工长进行技术规范方面的交底工作。4、制定项目技术管理制度、质量保证措施,负责全面质量管理工作的开展。5、积级推广新技术,降低工程成本,参与项目经济活动分析会,帮助各专业分包单位提高技术管理水平。6、协助工长抓好班组施工质量,安全文明施工,争创标准化文明工地。24.4施工员职责1、对其分管专业按规范标准组织施工,并对所分管的分部分项工程中的质量、安全负责。2、熟悉图纸,参加设计交底和图纸会审工作,编制各重点部位及关健工序的施工方案(技术指导书),对班组进行质量、安全技术措施的交底工作。3131 、负责监督班组按规程、规范施工,做好原始资料的积累,组织办理隐蔽工程的验收手续。4、有权拒绝使用无证人员上岗和使用伪劣材料、假冒产品、劳保用品。5、协调好与专业分包单位在施工中的矛盾,保证工程质量,杜绝一切安全事故发生。6、参与项目质量、安全检查,参与分项工程质量验评工作。7、负责检查监督班组按“标准化文明工地”规定组织施工,做到工完场清,保持施工现场的整洁。24.5专职质量员职责1、在项目总工程师的领导下,针对工程特点编制质量创优设计,正确设立质量管理点。2、贯彻ISO9002质量体系程序文件,使用各种手段,对操作层的工序、分项、分部、单位工作质量进行事前、事中、事后控制,制定并落实质量奖惩办法,实施质量一票否决制。24.6材料员职责1、按照项目施工预算编制材料总计划,作为供应备料的依据,按阶段施工预算编制施工用料计划,并按总计划、阶段计划落实内、外供货到位情况,按进货检验和试验控制程序,对所有进入项目的材料进行数量、质量验收,对不合格品进行必要的交涉和索赔,并采取退货等措施。2、在项目经理主持下,项目副经理组织负责项目部内外供货合同的洽谈签定。3131 、按现场平面布置图对各类材料进行定置管理、期量控制,既要保持现场整洁、文明,又要满足工程需要。4、按施工员签发的限额领料单,实施限额领料,作好材料合理使用监督与管理、废料回收等工作,建立各类材料管理台帐。5、在项目主管副经理的主持下,进行统计核算,定期进行材料成本分析,并提出材料节约建议。第二十五章工程档案资料管理25.1工程档案资料管理执行的标准1、《湖北省建设工程竣工档案的编制及报送规定》2、《湖北省建筑安装工程施工技术质量资料与文件汇编》25.2施工单位在建设工程竣工档案编报工作中的职责1、配备专职资料人员负责收集、整理、汇总施工过程中形成的技术文件资料。2、严格采用国家及湖北省档案管理统一的施工技术文件表式。3、按规定编制各专业竣工图。4、对于整理组卷后的竣工档案资料,各级施工技术负责人必须审核,由竣工档案资料编制单位负责人或技术主管签字或盖章。5、向建设单位提交完整的本工程技术档案(包括所有分包单位的技术档案)作为工程质量等级核定和验收的依据。25.3施工技术资料的内容1、施工技术管理资料及汇总(施工过程中的开、竣工资料;设计变更资料;施工方案及施工总结资料)131 2、技术管理资料(工程中甲供、乙供所有的材料、设备质量保证书、合格证)3、施工管理资料(施工过程中各专业形成的技术资料和质量评定)25.4竣工文件资料及竣工图的整理及编制要求1、按照国家评定标准要求划分单位工程。2、文字材料用电脑打印或用碳素墨水填写,填写要求字迹工整、清晰、不得涂改及使用其他书写方式。3、文字材料规格尺寸:都必须使用A4纸标准(297X210mm)。4、资料表格:(施工资料、质量评定)须使用统一表式,不得自行使用其他表式。5、交工资料填写须注明单位工程名称及分部、分项名称。6、质量评定按国家评定标准,评定至分部,室内工程做好观感评定。7、资料必须与工程同步,需监理及甲方签字认可的记录须及时签证。8、材料、设备进场必须收集好质量保证书、合格证,做到齐全完整。规格、数量应与实物相符。9、对进入现场的各类材料设备等,必须验证材料质保书及合格证。原件必须盖有供货商的红章,复印件在盖章的同时注明原件存放处、复印人签名和日期。10、经设计、甲方、监理等签证生效的业务联系单、设计变更单的原件必须妥善保管。11、及时做好开工报告;图纸会审记录;安全交底记录;技术交底记录(内容包括工程执行的规范、标准、单位工程划分及质量条款等)。12、必须拍摄一定数量的工程照片,重大工程还需拍摄录像资料。131 (内容包括:工程前期阶段、施工过程阶段、竣工验收阶段)。13、竣工验收资料,各施工员应及时、准确、完整地记录施工过程中的质量、施工情况和工程质量逐项评定的结论,交项目或公司资料部门汇总,装订成册后移交建设单位。第二十六章保修组织措施该工程竣工验收后,我公司将遵守建设部第80号令《房屋建筑工程质量保修办法》进行质量保修。26.1建筑工程保修期在正常使用条件下,房屋建筑工程的最低保修期限为:1、地基基础和主体结构在设计规定合理使用年限范围内。2、电气系统、给排水管道、设备安装为2年。26.2保修组织措施1、保修期内公司设立专线电话,对业主提出的工程质量问题和缺陷进行登记,确保无遗漏。2、在与业主交接期内公司组成以生产副经理为领导的修理班子,项目的善后服务工作,接到修理通知24小时内派专业修理工到场。3、特别重视防渗漏工作,公司将从技术着手采取切实措施解决渗漏问题,确保无渗漏。4、严格执行工程质量保修书,履行保修承诺。26.3主动定期回访由公司质量科和项目部管理人员组成定期回访小组,回访主要内容:131 1、地下室墙面防水情况。`2、给排水系统情况。3、地下室不均匀沉降及开裂情况。4、向住户说明设备和建筑物维护的注意事项。回访当中如有问题,自觉的在三天之内主动修理,若因住户使用不当造成损坏等,建设方提出需我们协助修理的,我公司可给予修理。26.4后期服务保修期后,每年我们质安科都要回访一次,征求业主的意见,如有问题,将分清情况,大家协商解决。为了按质按期准确的进行保修和维修,竣工图竣工资料我公司均完整保留一套,真正做到我们的产品使用户一辈子放心。131'
